BEDIENUNGSANLEITUNG DOCKUSBC V7

Dieses Dokument enthält firmeneigene, urheberrechtlich geschützte Informationen. Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne vorherige schriftliche Genehmigung des Herstellers mechanisch, elektronisch oder durch andere Mittel in irgendeiner Form reproduziert werden.

Trademarks

Alle Marken und eingetragenen Marken sind Eigentum ihrer jeweiligen Besitzer oder Unternehmen.

Verpackungsinhalt

• Docking Station
• USB-C-Kabel (Anschluss von Computer an Docking Station)
• Netzadapter
• Benutzerhandbuch

WICHTIG:

• Informieren Sie sich auf www.v7world.com über die neuesten Updates für dieses Produkt.
  • Die Dockingstation muss mit dem mitgelieferten USB-Kabel an den schnellsten USB-Anschluss des Computers angeschlossen werden (USB-C, USB 3.2 Gen 1 oder höher).
• Verwenden Sie nur das mitgelieferte Netzteil.
• Prüfen Sie, ob alle Kabel und Geräte einwandfrei funktionieren, indem Sie diese direkt an den Computer anschließen.
• Verwenden Sie immer nur die aktuelle Version der DisplayLink-Software. Diese finden Sie auf www.displaylink.com/downloads.
• Verwenden Sie die aktuellste Software und die aktuellsten Treiber des Computerherstellers (Chipsatz-Treiber, Firmware-Updates, Bios usw.).
• Prüfen Sie, ob der Energiesparmodus des Computer-Betriebssystems eingeschaltet ist und deshalb die USB-Anschlüsse deaktiviert sind. In diesem Fall werden USB-Geräte möglicherweise nicht erkannt, sodass Ihr Computer nicht aus dem Ruhemodus umschaltet.
  • Weitere Informationen zur Fehlerbehebung: support.displaylink.com.

Konnten Sie das Problem nicht lösen oder haben Sie weitere Fragen?

Wenden Sie sich an unseren Kundenservice auf www.v7world.com.

ÜBERSICHT

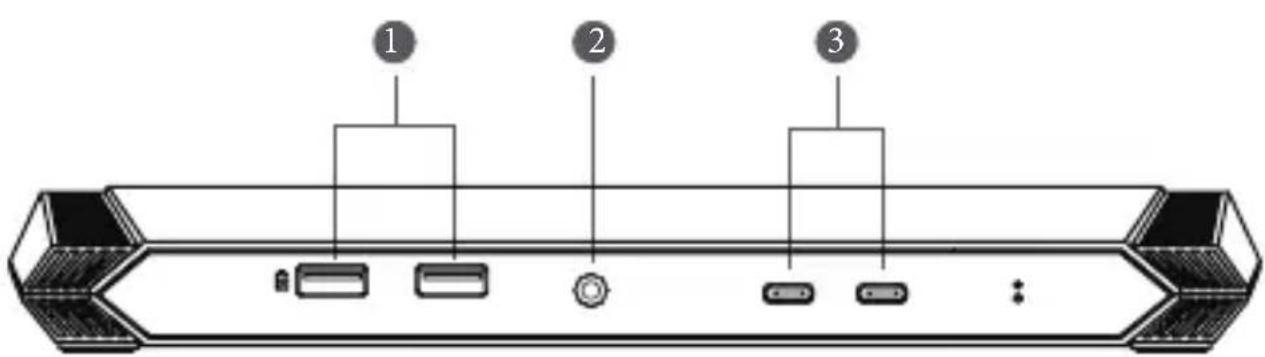

VORDERSEITE

Ein Port ist für den Anschluss von Type-A-Peripheriegeräten bestimmt, der andere für die Schnellladefunktion.

3,5 mm Audio-Eingang

für Mikrofon oder Kopfhörer.

Zwei USB-C-Ports

für USB-C-Peripheriegeräte.

ÜBERSICHT

RÜCKSEITE

12 56

1 Sicherheitssperre
2 Zwei USB 3.2 Gen 1 Type-A-Ports für Type-A-Peripheriegeräte.
3 HDMI (DisplayPort) Port für 2K HDMI-Bildschirm.
4 DVI (DisplayPort) Port für 2K DVI-Bildschirm.
5 10/100/1000 MBit/s Ethernet-Port für Gigabit-Ethernet-Netzwerk.
6 HDMI (Alt-Mode) Port für 4K HDMI-Bildschirm.
USB-C-Port (Upstream-Port) für Notebook.
8 Stromanschluss Externe Stromversorgung für den Docking Station Betrieb.

TECHNISCHE DATEN

Anschlüsse HDMI 1.4 x 2	DVI x 1USB-A 3.2 Gen 1 x 4USB-C x 3RJ45 Ethernet3,5 mm Headset-Mikrofon-Kombination
Videoauflösung HDMI-Port 1: 2K BildschirmHDMI-Port 2: 4K BildschirmDVI-Port: 2K Bildschirm
Ethernet-Geschwindigkeit	10/100/1000 Mbit/s
Audio 3,5 mm TRS
Eingangsspannung 100-240 V AC
Ausgangsspannung 12 V/2,0 A
Betriebstemperatur 0 °C bis 35 °C
Lagerungstemperatur -10 °C bis 70 °C
Sicherheit und Zertifizierung	CE, FCC, RoHS

Produktsicherheitshinweise:

Dieses Handbuch enthält wichtige Sicherheits- und Gesundheitshinweise sowie regulatorische Angaben.

Warnhinweis: Eine unsachgemäße Einrichtung, Anwendung und P ege dieses Produkts kann die Gefahr schwerer oder tödlicher Verletzungen erhöhen, oder zu Schäden am Gerät bzw. an Geräten führen. Lesen Sie diese Anweisungen und bewahren Sie alle gedruckten Handbücher und Anweisungen zur späteren Referenz auf. Diese Produktsicherheitshinweise umfassen wichtige Informationen über zahlreiche Produkte von V7. Lesen Sie die Abschnitte, die sich auf Funktionen Ihres Gerätes beziehen.

Mit Wechselstrom betriebene Geräte: Diese Sicherheitsanweisungen gelten für alle Produkte, die an eine standardmäßige Wandsteckdose angeschlossen werden. Die Nichtbeachtung der folgenden Sicherheitshinweise kann zu schweren oder tödlichen Verletzungen aufgrund von Stromschlägen oder Feuer führen oder zu einer Beschädigung des Geräts.

Auswahl einer geeigneten Stromquelle für das Gerät:

• Verwenden Sie ausschließlich Netzteil und AC-Netzkabel, die sich im Lieferumfang des Geräts be nden oder die Sie von einem autorisierten Reparaturzentrum erhalten haben.
• Vergewissern Sie sich, dass die Steckdose die auf dem Netzteil angegebene Stromart liefert (in Bezug auf Stromspannung [V] und Netzfrequenz [Hz]). Konsultieren Sie im Zweifel einen quali zierten Elektriker.
• Nutzen Sie keine nicht standardisierten Stromquellen wie Generatoren oder Stromwandler, selbst wenn die Stromspannung und die Netzfrequenz geeignet erscheinen. Nutzen Sie ausschließlich Wechselstrom aus einer standardmäßigen Wandsteckdose.
• Überlasten Sie Wandsteckdose, Verlängerungskabel, Steckdosenleiste oder andere Steckdosen nicht. Vergewissern Sie sich, dass sie für die Leistungsaufnahme (in Ampere [A]) des Geräts (auf dem Netzteil angegeben) und andere Geräte im gleichen Stromkreis ausgelegt ist.
• Beschädigung von Netzkabel und Netzteil verhindern:
• Verlegen Sie das Netzkabel so, dass es keine Stolpergefahr darstellt und nicht beschädigt werden kann.
• Achten Sie insbesondere im Bereich von Steckern, Steckdosen und am Geräteausgang darauf, dass das Kabel nicht eingeklemmt oder stark gebogen wird.
• Sie sollten nicht ruckartig am Kabel ziehen, es nicht verknoten, stark knicken oder auf andere unsachgemäße Weise verwenden.
• Verlegen Sie das Netzkabel nicht in der Nähe von Hitzequellen.
• Halten Sie Kinder und Haustiere vom Netzkabel fern. Verhindern Sie, dass sie in das Kabel beißen oder darauf herumkauen.
• Ziehen Sie das Netzkabel am Stecker ab – ziehen Sie nicht am Kabel.
• Trennen Sie das Netzkabel bei Gewitter oder bei längerer Nichtbenutzung vom Stromnetz.

Wenn Netzkabel oder Netzteile beschädigt werden, ist die Verwendung sofort einzustellen. Trennen Sie das Gerät bei Gewitter oder bei längerer Nichtbenutzung vom Stromnetz. Bei Geräten mit einem AC-Netzkabel, das mit dem Netzteil oder direkt mit dem Gerät verbunden wird, sollte das Netzkabel immer auf folgende

Weise angeschlossen werden:

• Stecken Sie das AC-Netzkabel bis zum Anschlag in das Netzteil oder direkt in das Gerät.
• Stecken Sie das andere Ende des AC-Netzkabels in die Wandsteckdose.

Versuchen Sie nicht, Reparaturen durchzuführen. Versuchen Sie nicht, das Gerät oder die Stromversorgung zu zerlegen, zu demontieren, zu warten oder zu verändern. Dies kann zu Stromschlägen oder anderen Gefahren führen. Nachweisliche Versuche, das Gerät auseinanderzubauen und/oder zu verändern, einschließlich

Abziehen, Beschädigen oder Entfernen jeglicher Klebeetiketten, führen zum Erlöschen der Garantie.

Verwenden Sie das Gerät nicht unsachgemäß: Tauchen Sie das Gerät nicht in Flüssigkeiten und setzen Sie es keinerlei Feuchtigkeit aus. Reinigen Sie es nur mit einem trockenen Tuch. Verwenden Sie das Gerät nicht außerhalb des angegebenen Betriebstemperaturbereichs von 5 °C bis 35 °C. Wird das Gerät einer Umgebung außerhalb der vorgeschriebenen Betriebsbedingungen ausgesetzt, schalten Sie das Gerät aus und warten Sie, bis sich die Temperatur innerhalb des angegebenen Bereichs stabilisiert hat, bevor Sie das Gerät verwenden.
