DOCKUSBC - Altri accessori per computer V7 - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stazione di docking USB-C
Marca	V7
Modello	DOCKUSBC
Alimentazione	Alimentatore da 12V/2A (incluso)
Connettori anteriori	2 porte USB-A (di cui 1 ricarica rapida), 1 porta audio combo da 3,5 mm, 2 porte USB-C
Connettori posteriori	1 blocco di sicurezza, 2 porte USB-A 3.2 Gen1, 1 porta HDMI (DisplayLink), 1 porta DVI (DisplayLink), 1 porta Ethernet RJ45 Gigabit, 1 porta HDMI (Alt-Mode), 1 porta USB-C (Upstream), 1 jack di alimentazione
Risoluzioni video supportate	HDMI 1: 2K, HDMI 2: 4K, DVI: 2K
Velocità Ethernet	10/100/1000 Mbit/s
Audio	Jack combo cuffie/microfono da 3,5 mm
Temperatura di funzionamento	Da 0 a 35 °C
Temperatura di stoccaggio	Da -10 a 70 °C
Certificazioni	CE, FCC, ROHS
Contenuto della confezione	Stazione di docking, cavo USB-C, alimentatore, manuale utente
Funzioni principali	Collegamento di periferiche USB-A e USB-C, ricarica rapida, uscite video HDMI/DVI, Ethernet Gigabit, ingresso audio
Manutenzione e pulizia	Pulire con un panno asciutto
Software richiesto	Ultima versione di DisplayLink (www.displaylink.com/downloads)

Domande frequenti - DOCKUSBC V7

Quali sistemi operativi sono compatibili con il dock V7 DOCKUSBC?

Il dock è compatibile con Windows, macOS e Chrome OS. Assicurati di installare gli ultimi driver DisplayLink dal sito ufficiale.

Come collegare il dock al mio laptop?

Collega il cavo USB-C fornito alla porta USB-C Upstream sul retro del dock, quindi a una porta USB-C del tuo computer. Usa l'alimentatore incluso per alimentare il dock.

Posso collegare due monitor esterni?

Sì, il dock supporta fino a due monitor: uno tramite la porta HDMI 2 (Alt-Mode) fino a 4K e un altro tramite la porta HDMI 1 o DVI fino a 2K.

Il dock supporta la ricarica rapida?

Sì, una delle porte USB-A anteriori è dedicata alla ricarica rapida. Le altre porte USB forniscono una ricarica standard.

Perché il mio monitor esterno non viene visualizzato?

Verifica che l'ultimo software DisplayLink sia installato, che il cavo video sia ben collegato e che il monitor sia acceso. Prova a riavviare il computer.

Il dock funziona senza alimentatore?

No, il dock richiede l'alimentazione esterna (12V/2A inclusa) per funzionare correttamente, specialmente per alimentare le periferiche e i monitor.

Posso usare un cavo USB-C diverso da quello fornito?

Si consiglia di usare il cavo USB-C fornito. Se ne usi un altro, assicurati che supporti la modalità alternativa (Alt-Mode) e l'alimentazione PD.

Come collegare un microfono o una cuffia?

Usa la porta audio combo da 3,5 mm sul fronte del dock. Accetta cuffie con microfono integrato (TRRS).

Il dock è compatibile con periferiche USB 2.0?

Sì, le porte USB 3.2 Gen 1 sono retrocompatibili con periferiche USB 2.0 e USB 1.1.

Dove trovare driver e aggiornamenti?

Scarica gli ultimi driver DisplayLink su www.displaylink.com/downloads. Per i driver specifici V7, visita www.v7world.com.

MANUALE UTENTE DOCKUSBC V7

Il presente documento contiene informazioni proprietarie protette da copyright. Tutti i diritti riservati. Nessuna parte di questo manuale può essere riprodotta mediante qualsiasi mezzo meccanico, elettronico o di altro genere, in qualsiasi forma, senza previa autorizzazione scritta del produttore.

Marchi commerciali

Tutti i marchi commerciali e i marchi registrati sono di proprietà dei rispettivi titolari o società.

Contenuto della confezione

• Docking station
• Cavo USB-C (per collegare il computer alla Docking station)
• Alimentatore
• Manuale utente

IMPORTANTE

• Consultare www.v7world.com per le ultime versioni disponibili per il download di questo prodotto.
• Verificare di aver collegato la docking station con il cavo USB fornito alla porta USB più veloce disponibile sul computer (USB-C, USB 3.2 Gen 1 o più veloce).
• Assicurarsi di utilizzare l'alimentazione fornita con la docking station.
• Verificare che tutti i cavi e i dispositivi funzionino correttamente collegandoli direttamente al computer.
• Assicurarsi di utilizzare il software più recente scaricandolo da DisplayLink: www.displaylink.com/downloads.
• Assicurarsi di utilizzare il software e i driver più recenti del produttore del computer, inclusi driver del chipset, aggiornamenti del firmware, Bios, ecc.
• Verificare che l'impostazione della modalità di risparmio energetico del sistema operativo non sia impostata in modo tale da disattivare la connettività USB. I dispositivi di ingresso USB potrebbero essere ignorati in modalità di stand-by e non sarà possibile riattivare il computer.
• Altre risoluzioni dei problemi: support.displaylink.com.

I problemi persistono?

Contattare il team del servizio clienti su www.v7world.com.

PANORAMICA

LATO ANTERIORE

Due porte USB 3.2 Gen 1 Tipo-A

Una viene utilizzata per il collegamento alle periferiche di tipo A. L'altra per la ricarica veloce.

Porta di ingresso per il microfono 3,5 mm

Per il collegamento al microfono e alle cuffie.

Due porte USB-C

Per il collegamento alle periferiche USB-C.

PANORAMICA

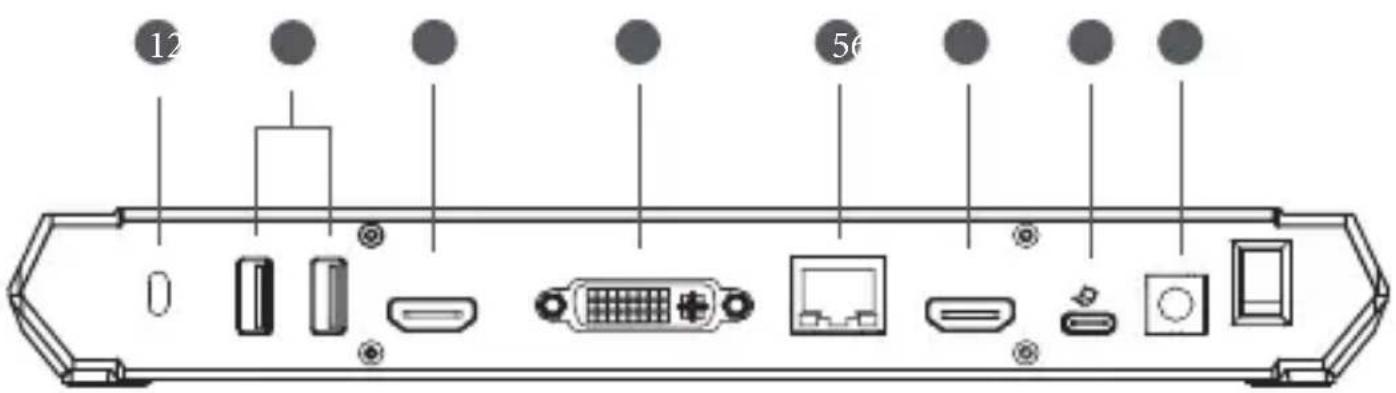

LATO POSTERIORE

1 Blocco di sicurezza
2 Due porte USB 3.2 Gen 1 Tipo-A Per il collegamento alle periferiche di tipo A.
3 Porta HDMI (Displaylink) Per il collegamento ai monitor HDMI in 2K.
4 Porta DVI (Displaylink) Per il collegamento ai monitor DVI in 2K.
5 Porta Ethernet 10/100/1000 Mbps Per il collegamento al network Gigabit Ethernet.
6 Porta HDMI (modalità alternativa) Per il collegamento ai monitor HDMI in 4K.
7 Porta USB-C (porta upstream) Per il collegamento al laptop.
8 Jack dell'alimentazione Alimentazione esterna per il funzionamento del dock.

SPECIFICHE TECNICHE

Connettori 2 HDMI 1,4	1 DVI4 USB-A 3.2 Gen 13 USB-CRJ45 EthernetCuffie con ingresso da 3,5 mmcon microfono
Risoluzione video Porta1 HDMI: Display 2KPorta2 HDMI: Display 4KPorta DVI: Display 2K
Velocità Ethernet 10/100/1000 Mbps
Audio Cavo TRS da 3,5 mm
Tensione d'ingresso 100-240 V CA
Tensione d'uscita 12 V/2.00 A
Temperatura di esercizio	Da 0 a 35 °C
Temperatura di stoccaggio	Da -10 a 70 °C
Sicurezza e conformità	CE, FCC, ROHS

Istruzioni per la sicurezza del prodotto:

Leggere le informazioni su sicurezza e salute e le informazioni normative contenute nella presente Guida.

Avvertenza: l'errato montaggio, utilizzo e/o cura del prodotto possono aumentare il rischio di lesioni gravi o mortali o di danni al dispositivo o dispositivi. Leggere le presenti istruzioni e conservare tutti i manuali stampati e le istruzioni per future consultazioni. Le presenti istruzioni per la sicurezza del prodotto comprendono informazioni importanti relative a numerosi prodotti V7. Fare riferimento alle sezioni relative alle caratteristiche del dispositivo.

Dispostivi con alimentazione AC: queste precauzioni si applicano a tutti i prodotti che si collegano ad una presa di corrente standard. La mancata osservanza delle seguenti precauzioni può provocare lesioni gravi o morte per scosse elettriche o incendi o danni al dispositivo.

Per selezionare una fonte di alimentazione adeguata per il tuo dispositivo:

• Utilizza esclusivamente l'unità di alimentazione e cavo di alimentazione AC che ti sono stati forniti con il dispositivo o che hai ricevuto da un centro di riparazioni autorizzato.
• Conferma che la tua presa elettrica fornisca il tipo di alimentazione indicato sull'unità di alimenti azione (per quanto riguarda la tensione [V] e la frequenza [Hz]). Se non sei sicuro di quale tipo di alimentazione hai a disposizione a casa, consulta un elettricista qualificato.
• Non utilizzare fonti di alimentazione che non siano standard, come generatori o convertitori, anche se la tensione e la frequenza sembrano essere accettabili. Utilizza esclusivamente l'alimentazione AC fornita da una presa di corrente standard.
• Non sovraccaricare la presa di corrente, la prolunga, la presa multipla o qualsiasi altro tipo di presa elettrica. Conferma che abbiano la capacità per gestire la corrente totale (in Amp [A]) assorbita dal dispositivo (indicata sull'unità di alimentazione) e qualsiasi altro dispositivo che si trova sullo stesso circuito.

- Per prevenire danni all'alimentazione e ai cavi:

- Evita che i cavi di alimentazione siano calpestati.

- Evita che i cavi siano schiacciati o piegati bruscamente, in particolare dove si connettono alla presa della corrente, all'unità di alimentazione e al dispositivo.

- Non strappare, annodare, piegare bruscamente o abusare in altro modo dei cavi di alimentazione.

- Non esporre i cavi di alimentazione a fonti di calore.

- Tieni i bambini e gli animali domestici lontani dai cavi di alimentazione. Non permettere che li mordano o li mastichino.

- Quando scolleghi il cavo di alimentazione, tira la spina, non il cavo.

- Scollega questo cavo di alimentazione durante i temporali o quando non viene utilizzato per un lungo periodo di tempo.

Se un cavo o un'unità di alimentazione riportano danni di qualsiasi genere, smetti di utilizzarlo immediatamente.

Scollega il dispositivo durante i temporali o quando non viene utilizzato per lunghi periodi di tempo. Per quanto riguarda i dispositivi con cavo di alimentazione AC che si connette all'unità di alimentazione o al dispositivo stesso, connetti sempre il cavo di alimentazione in base alle seguenti istruzioni:

• Collega il cavo di alimentazione AC all'unità di alimentazione o al dispositivo stesso fino a quando non si ferma.
• Collega l'altra estremità del cavo di alimentazione AC alla presa della corrente.

Non tentare di eseguire riparazioni in proprio. Non tentare di smontare, disassemblare, eseguire la manutenzione o modificare il dispositivo hardware o l'alimentatore. In caso contrario, si corre il rischio di scosse elettriche o di altri pericoli. Qualsiasi indicazione che riveli il tentativo di disassemblaggio e/o di modifica del dispositivo, tra cui la spelatura, la perforazione o la rimozione di un'etichetta, renderà nulla la garanzia.

Non utilizzare erroneamente il dispositivo: non immergere il dispositivo in liquidi e non esporlo all'umidità. Pulirlo solo con panni asciutti. Non utilizzare il dispositivo a temperature esterne all'intervallo compreso tra 5 °C e 35 °C. Se il dispositivo viene esposto a un ambiente diverso da quello in cui dovrebbe funzionare normalmente, spegnerlo e lasciare che la temperatura si stabilizzi entro l'intervallo di funzionamento specificato prima di utilizzarlo.
