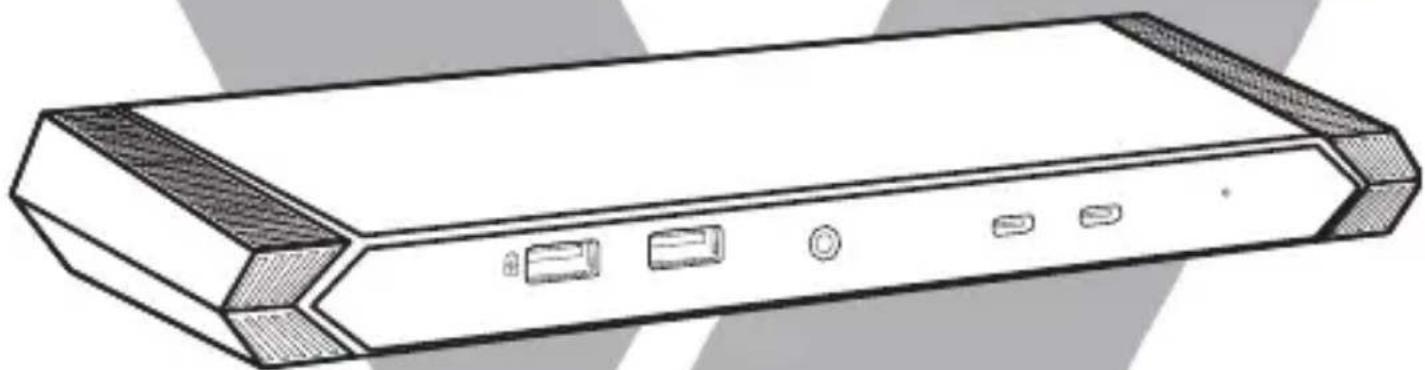

DOCKUSBC - Autres accessoires informatique V7 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil USB-C
Marque	V7
Modèle	DOCKUSBC
Alimentation	Adaptateur secteur 12V/2A (fourni)
Connecteurs avant	2 ports USB-A (dont 1 charge rapide), 1 port audio combo 3,5 mm, 2 ports USB-C
Connecteurs arrière	1 verrouillage de sécurité, 2 ports USB-A 3.2 Gen1, 1 port HDMI (DisplayLink), 1 port DVI (DisplayLink), 1 port Ethernet RJ45 Gigabit, 1 port HDMI (Alt-Mode), 1 port USB-C (Upstream), 1 prise jack d'alimentation
Résolutions vidéo supportées	HDMI 1 : 2K, HDMI 2 : 4K, DVI : 2K
Vitesse Ethernet	10/100/1000 Mbit/s
Audio	Prise combo casque/micro 3,5 mm
Température de fonctionnement	0 à 35 °C
Température de stockage	-10 à 70 °C
Certifications	CE, FCC, ROHS
Contenu de l'emballage	Station d'accueil, câble USB-C, adaptateur secteur, manuel utilisateur
Fonctions principales	Connexion de périphériques USB-A et USB-C, charge rapide, sorties vidéo HDMI/DVI, Ethernet Gigabit, entrée audio
Entretien et nettoyage	Nettoyer avec un chiffon sec
Logiciel requis	Dernière version de DisplayLink (www.displaylink.com/downloads)

FOIRE AUX QUESTIONS - DOCKUSBC V7

Quels sont les systèmes d'exploitation compatibles avec le dock V7 DOCKUSBC ?

Le dock est compatible avec Windows, macOS et Chrome OS. Assurez-vous d'installer les derniers pilotes DisplayLink depuis le site officiel.

Comment connecter le dock à mon ordinateur portable ?

Connectez le câble USB-C fourni au port USB-C Upstream à l'arrière du dock, puis à un port USB-C de votre ordinateur. Utilisez l'adaptateur secteur fourni pour alimenter le dock.

Puis-je connecter deux écrans externes ?

Oui, le dock prend en charge jusqu'à deux écrans : un via le port HDMI 2 (Alt-Mode) jusqu'en 4K et un autre via le port HDMI 1 ou DVI jusqu'en 2K.

Le dock prend-il en charge la charge rapide ?

Oui, un des ports USB-A avant est dédié à la charge rapide. Les autres ports USB fournissent une charge standard.

Pourquoi mon écran externe ne s'affiche-t-il pas ?

Vérifiez que le dernier logiciel DisplayLink est installé, que le câble vidéo est bien branché et que l'écran est sous tension. Essayez de redémarrer l'ordinateur.

Le dock fonctionne-t-il sans l'adaptateur secteur ?

Non, le dock nécessite l'alimentation externe (12V/2A fournie) pour fonctionner correctement, surtout pour alimenter les périphériques et les écrans.

Puis-je utiliser un câble USB-C autre que celui fourni ?

Il est recommandé d'utiliser le câble USB-C fourni. Si vous en utilisez un autre, assurez-vous qu'il supporte le mode alternatif (Alt-Mode) et l'alimentation PD.

Comment brancher un microphone ou un casque ?

Utilisez le port audio combo 3,5 mm à l'avant du dock. Il accepte les casques avec microphone intégré (TRRS).

Le dock est-il compatible avec les périphériques USB 2.0 ?

Oui, les ports USB 3.2 Gen 1 sont rétrocompatibles avec les périphériques USB 2.0 et USB 1.1.

Où trouver les pilotes et mises à jour ?

Téléchargez les derniers pilotes DisplayLink sur www.displaylink.com/downloads. Pour les pilotes spécifiques V7, visitez www.v7world.com.

MODE D'EMPLOI DOCKUSBC V7

Ce document contient des informations protégées par le droit d'auteur. Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite par quelque moyen mécanique ou électronique ou quelque autre forme que ce soit, sans l'autorisation écrite au préalable du fabricant.

Marques

Toutes les marques et les marques déposées sont détenues par leurs entreprises ou propriétaires respectifs.

Contenu de l'emballage

• Station d'accueil
• Câble USB-C (connexion de l'ordinateur à la station d'accueil)
• Adaptateur d'alimentation
  • Manuel de l'utilisateur

IMPORTANT

- Rendez-vous sur www.v7world.com pour obtenir les derniers téléchargements pour ce produit.

- Assurez-vous de connecter la station d'accueil à l'aide du câble USB fourni au port USB le plus rapide de votre ordinateur (USB-C, USB 3.2 Gen 1 ou supérieur).

- Assurez-vous d'utiliser l'alimentation électrique fournie avec votre station d'accueil.

- Vérifiez que tous les câbles et périphériques fonctionnent correctement en les utilisant lorsqu'ils sont directement branchés à votre ordinateur.

- Assurez-vous d'utiliser le dernier logiciel de DisplayLink : www.displaylink.com/downloads.

- Assurez-vous d'utiliser les derniers pilotes et logiciels du fabricant de votre ordinateur, notamment les pilotes du chipset, les mises à jour du firmware, les BIOS, etc.

- Vérifiez que vous n'avez pas défini le paramètre du mode d'économie d'énergie du système d'exploitation de votre ordinateur pour qu'il désactive la connectivité USB. Les périphériques d'entrée USB risqueraient de ne pas être détectés si le mode d'économie d'énergie est activé, et vous ne pourrez pas sortir votre ordinateur de la veille.

- Autres options de résolution des problèmes : support.displaylink.com.

Vous rencontrez encore des problèmes ?

Contactez notre service client sur www.v7world.com.

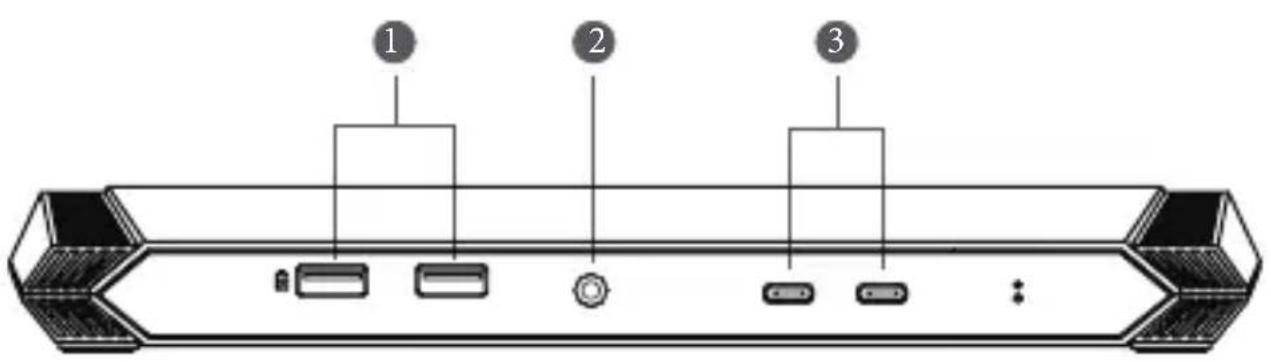

APERÇU

AVANT

L'un sert à connecter des périphériques Type A. L'autre est dédié à la charge rapide.

Port d'entrée microphone 3,5 mm

Sert à brancher un microphone/un casque.

Deux ports USB-C

Servent à connecter des périphériques USB-C.

APERÇU

ARRIÈRE

1 Verrouillage de sécurité
2 Deux ports USB 3.2 Gen 1 Type A Servent à connecter des périphériques Type A.
3 Port HDMI (DisplayLink) Sert à connecter un écran HDMI 2K.
4 Port DVI DisplayLink Sert à connecter un écran DVI 2K.
5 Port Ethernet 10/100/1 000 Mbits/s Sert à se connecter à un réseau Gigabit Ethernet.
6 Port HDMI (Alt-Mode) Sert à connecter un écran HDMI 4K.
7 Port USB-C (Upstream) Sert à connecter un ordinateur portable.
8 Prise jack d'alimentation Alimentation externe pour le fonctionnement du dock.

SPÉCIFICATIONS

Connecteurs 2 x HDMI 1.4	1 x DVI4 x USB A 3.2 Gén. 13 x USB-CEthernet RJ45Casque 3,5 mmcasque/micro combiné
Résolution vidéo Port HDMI 1 : Écran 2KPort HDMI 2 : Écran 4KPort DVI : Écran 2K
Vitesse Ethernet 10/100/1	000 Mbit/s
Audio TRS 3,5 mm
Tension d'entrée 100-240 V AC
Tension de sortie 12 V/2 A
Température de fonctionnement	0 à 35 °C
Température de stockage	-10 à 70 °C
Sécurité et certifications CE, FCC, ROHS

Consignes de sécurité du produit :

Veuillez consulter ce guide pour prendre connaissance d'informations importantes sur la sécurité et la santé, ainsi que des informations réglementaires.

Attention : tout défaut de configuration, d'utilisation et d'entretien de ce produit peut augmenter le risque de blessures graves, entraîner la mort ou causer des dommages à cet appareil ou à d'autres dispositifs. Lisez ces instructions et conservez tous les manuels et instructions imprimés pour vous y référer ultérieurement. Les consignes de sécurité de ce produit contiennent des informations importantes concernant de nombreux produits V7. Veuillez vous reporter aux sections qui s'appliquent à la fonctionnalité concernée de votre appareil.

Appareils à alimentation CA : ces précautions s'appliquent à tous les produits qui se branchent sur une prise de courant murale standard. Le non-respect des précautions suivantes peut entraîner des blessures graves ou la mort par électrocution ou incendie, et risque d'endommager l'appareil.

Pour choisir une source d'alimentation adaptée à votre appareil :

• Utiliser uniquement le bloc et le câble d'alimentation électrique fournis avec votre appareil ou confiés par un centre de réparation agréé.
• S'assurer que votre prise électrique fournit le type de courant indiqué sur le bloc d'alimentation (en termes de tension [V] et de fréquence [Hz]). Si vous ne connaissez pas le type d'alimentation électrique de votre logement, consultez un électricien qualifié.
• Ne pas utiliser de sources d'alimentation non standards telles que des générateurs ou des onduleurs, même si la tension et la fréquence semblent acceptables. Utiliser uniquement des prises murales standards pour l'alimentation CA.
• Ne pas surcharger votre prise murale, votre rallonge, votre multiprise ou toute autre prise électrique. S'assurer qu'elles sont conçues pour supporter le courant total (en ampères [A]) consommé par l'appareil (indiqué sur le bloc d'alimentation) et par tout autre appareil branché sur le même circuit.
• Pour éviter d'endommager les câbles d'alimentation et l'alimentation électrique :
• Disposer les câbles d'alimentation à un endroit où personne ne marchera dessus.
• Éviter que les câbles soient pincés ou fortement pliés, en particulier aux points de connexion avec la prise électrique, le bloc d'alimentation et l'appareil.
• Éviter de tirer, nouer, plier fortement ou manipuler d'une autre façon inappropriée les câbles d'alimentation.
• Ne pas exposer les câbles d'alimentation à des sources de chaleur.
• Tenir les enfants et les animaux domestiques à l'écart des câbles d'alimentation. Ne pas les laisser les porter à la bouche ou les mordre.
• Pour débrancher le câble d'alimentation, tirer sur la fiche, et non sur le câble.
• Le débrancher pendant les orages ou lorsqu'il n'est pas utilisé pendant longtemps.

Si un câble d'alimentation ou un bloc d'alimentation est endommagé de quelque manière que ce soit, cesser immédiatement de l'utiliser. Débrancher l'appareil pendant les orages ou lorsqu'il n'est pas utilisé pendant longtemps. Pour les appareils dotés d'un câble d'alimentation CA qui se branche à l'alimentation électrique ou à l'équipement lui-même, brancher le câble d'alimentation en suivant toujours les instructions suivantes :

- Brancher le câble d'alimentation au bloc d'alimentation ou à l'équipement en l'enfonçant jusqu'à ce qu'il bute.

- Brancher l'autre extrémité du câble d'alimentation à la prise murale.

Ne pas tenter d'effectuer des réparations. Ne pas essayer de démonter, désassembler, réparer ou modifier les périphériques matériels ou l'alimentation électrique. Il en résulterait un risque de choc électronique ou d'autres dangers. Tout signe indiquant une tentative quelconque de désassemblage et/ou de modification de l'appareil, y compris des écaillages, perforations ou retraits d'étiquettes, entraînera l'annulation de la garantie limitée.

Ne pas utiliser l'appareil de façon abusive : ne pas immerger l'appareil dans un quelconque liquide ni l'exposer à l'humidité. Nettoyer uniquement avec un chiffon sec. Ne pas utiliser l'appareil en dehors de la plage de températures de fonctionnement préconisée, soit de 5 °C (41 °F) à 35 °C (95 °F). En cas d'exposition de l'appareil à un environnement extérieur en dehors de ses conditions de fonctionnement prescrites, éteindre l'appareil et laisser la température se stabiliser dans la plage de fonctionnement préconisée avant de l'utiliser.

▼SEVEN

DOCKUSBC
