Type de produit	Station d'accueil USB 3.0
Marque	V7
Modèle	UDDS1N
Interface hôte	USB 3.0
Connecteurs vidéo	1x HDMI femelle, 1x DVI-D femelle
Résolution maximale (HDMI)	2560 x 1440 à 50 Hz
Résolution maximale (DVI)	2048 x 1152 à 60 Hz
Résolution double écran	2048 x 1152 à 60 Hz
Ports USB	4x USB 3.0 Type A, 2x USB 3.0 Type A avec charge BC 1.2
Audio	Prise jack 3,5 mm stéréo (sortie casque et entrée micro), audio 2.1 canaux
Réseau	Port RJ45 10/100/1000 Mbps
Alimentation	Entrée AC 100-240 V, sortie DC 5 V, 4 A
Consommation électrique	14,43 W (actif), 1,95 W (veille)
Dimensions (sans support)	180 x 77 x 31 mm
Dimensions (avec support)	110 x 60 x 187 mm
Poids (sans support)	0,22 kg
Poids (avec support)	0,32 kg
Température de fonctionnement	0 ~ 40 °C
Température de stockage	-20 ~ 70 °C
Conformité	CE, FCC
Logiciel requis	Pilotes DisplayLink (téléchargement sur displaylink.com)
Contenu du paquet	Station d'accueil, câble USB, adaptateur d'alimentation, manuel utilisateur
Entretien	Nettoyer avec un chiffon doux et sec. Débrancher avant nettoyage.
Sécurité	Utiliser uniquement l'adaptateur fourni. Respecter les températures de fonctionnement.

FOIRE AUX QUESTIONS - UDDS1N V7

Comment installer la station d'accueil V7 UDDS1N ?

Connectez le câble USB fourni à un port USB 3.0 de votre PC, puis branchez l'adaptateur secteur. Téléchargez et installez les pilotes DisplayLink depuis displaylink.com.

Puis-je connecter deux écrans simultanément ?

Oui, la station supporte deux écrans jusqu'à 2048x1152 à 60 Hz chacun.

Pourquoi mon écran externe ne s'affiche-t-il pas ?

Vérifiez que vous utilisez le câble approprié (HDMI ou DVI) et que les pilotes DisplayLink sont à jour. Assurez-vous que votre PC dispose d'un port USB 3.0.

Quels ports USB offre la station ?

La station dispose de 4 ports USB 3.0 Type A standards et 2 ports USB 3.0 Type A avec charge BC 1.2.

Puis-je recharger mon smartphone via la station ?

Oui, les deux ports avec charge BC 1.2 permettent une charge rapide, même lorsque l'ordinateur est en veille.

Comment brancher un casque ou un micro ?

Utilisez les prises jack 3,5 mm situées à l'avant de la station : une pour le haut-parleur / casque et une pour le micro.

La station est-elle compatible avec Mac ?

Oui, mais elle nécessite l'installation du pilote DisplayLink pour macOS disponible sur displaylink.com.

Quelle est la consommation électrique en veille ?

La consommation en mode veille est de 1,95 W.

Que faire si la station n'est pas reconnue par l'ordinateur ?

Vérifiez les connexions, essayez un autre port USB, réinstallez les pilotes DisplayLink. Pour plus d'aide, consultez support.displaylink.com.

Où trouver de l'aide supplémentaire ?

Rendez-vous sur www.v7world.com pour contacter le service client ou télécharger les dernières mises à jour.

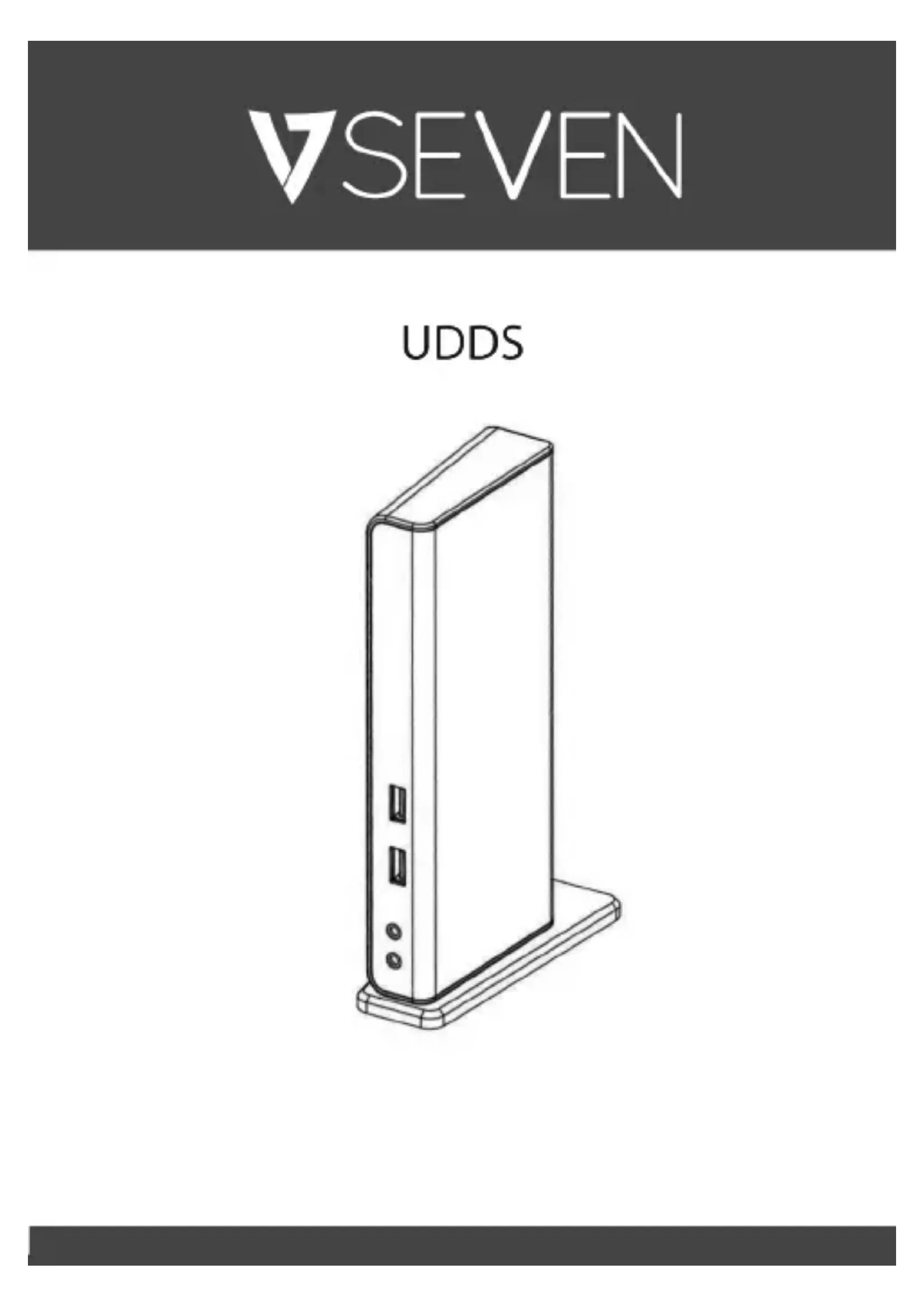

MODE D'EMPLOI UDDS1N V7

Ce document contient des informations protégées par le droit d'auteur. Tous droits réservés. Aucune partie de ce manuel ne peut être reproductive par quelque moyen mécanique oulectronique ouquelque autre forme que ce soit, sans l'autorisation écrite au préalable du fabricant.

Marques

Toutes les marques et les marques déposées sont détenues par leurs entreprises ou propriétaires respectifs.

Contenu du paquet

• Station d'accueil
• Cable USB (connexion du PC à la station d'accueil)
  Adaptateur d'alimentation
• Manuel de l'utilisateur

IMPORTANT

• Rendez-vous sur www.v7world.com pour obtenir les derniers téléchangements pour ce produit.
  Assurez-vous de connecter la station d'accueil à l'aide du cable USB fourni au port USB le plus rapide de votre PC (USB-C, USB 3.0 ou supérieur).
  Assurez-vous d'utiliser l'alimentation electrique fournie avec votre station d'accueil.
• Verifiez que tous les cables et périhériques fonctionnent correctement en les utilisant lorsqu'ils sont directement branchés à yours PC.
  Assurez-vous d'utiliser le dernier logiciel de DisplayLink: www.displaylink.com/downloads
  Assurez-vous d'utiliser les derniers pilotes et logiciels du fabricant de votre PC, notamment les pilotes du chipset, les mises à jour du firmware, les BIOS, etc.
• Verifiez que vous n'avez pas définir le paramètre du mode d'économie d'énergie du système d'exploitation de votre PC pour qu'il désactiver la connectivité USB. Les périphériques d'entrée USB risqueraient de ne pas etre détectes si le mode d'économie d'énergie est activé et vous ne pourrez pas partager cette PC de la veille.
• Autres options de résolution des problèmes: support.displaylink.com

Vous rencontres encore des problèmes? Contactez notre service client sur www.v7world.com

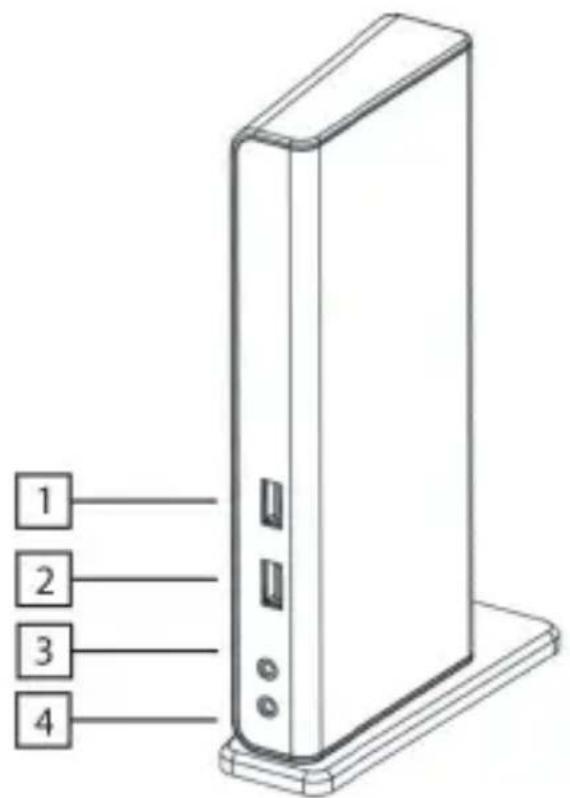

APERCU

AVANT

Élément	Description
1 Port USB 3.0	Connexion aux péripériques USB 3.0
2 Port USB 3.0	Connexion aux péripériques USB 3.0Avec chargement BC 1.2
3 Prise jack pour haut-parleur	Connexion à un haut-parleur ou un casque
4 Prise jack pour micro	Connexion à un micro

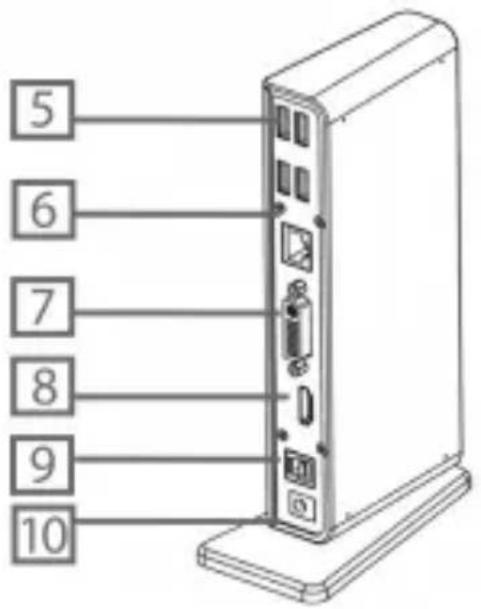

APERCU

ARRIÈRE

Élément	Description
5 Ports USB 2.0	Connexion aux péripériquesUSB 2.0
6 Port RJ45	Connexion à une prise Ethernet
7 Connecteur DVI	Connexion à un projecteur ouun monitreur DVI
8 Connecteur HDMI	Connexion à un projecteur ouun monitreur HDMI
9 Port USB 3.0 (type B)	Connexion à un PC
10 Prise jackd'alimentation	Connexion à un adaptateurd'alimentation

SPECIFICATIONS

Interface hôte	USB 3.0
Connecteur	HDMI femelle 30 broches
	DVI-D femelle 30 broches
	4 USB 3.0 type A
	2 USB 3.0 type A avec chargement BC 1.2
	Mini-Jack StéRéo 3,5 mm
	Connecteur RJ45
	Prise jack d'alimentation Courant continu
Résolution video	1 écran HDMI : 2560 x 1440 à 50 Hz
	1 écran DVI : 2048 x 1152 à 60 Hz
	2 écrans : 2048 x 1152 à 60 Hz
Couleurs prises en charge	16 bits et 32 bits
Audio	2.1 canaux
Ethernet	10/100/1 000
Alimentation	Entrée : AC 100 à 240 V
	Sortie : CC 5 V, 4 A
Consommation électrique	Puisance opérationnelle : 14,43 W
	Puisance en mode veille : 1,95 W
Peso	Sans support : 0,22 kg
	Avec support : 0,32 kg
Dimensions	Sans support : 180 x 77 x 31 mm (7 x 3 x 1,2 IN)
	Avec support : 110 x 60 x 187 mm (4,3 x 2,4 x 7,4 IN)
Température de fonctionnement	0~40 degrès
Température de stockage	-20~70 degrès
Conformité	CE, FCC
