Tipo de producto	Estación de acoplamiento USB-C
Marca	V7
Modelo	DOCKUSBC
Alimentación	Adaptador de corriente 12V/2A (incluido)
Conectores frontales	2 puertos USB-A (incluyendo 1 de carga rápida), 1 puerto de audio combo de 3,5 mm, 2 puertos USB-C
Conectores traseros	1 bloqueo de seguridad, 2 puertos USB-A 3.2 Gen1, 1 puerto HDMI (DisplayLink), 1 puerto DVI (DisplayLink), 1 puerto Ethernet RJ45 Gigabit, 1 puerto HDMI (Modo alternativo), 1 puerto USB-C (Ascendente), 1 conector jack de alimentación
Resoluciones de video compatibles	HDMI 1: 2K, HDMI 2: 4K, DVI: 2K
Velocidad Ethernet	10/100/1000 Mbps
Audio	Conector combo auricular/micrófono de 3,5 mm
Temperatura de funcionamiento	0 a 35 °C
Temperatura de almacenamiento	-10 a 70 °C
Certificaciones	CE, FCC, RoHS
Contenido del embalaje	Estación de acoplamiento, cable USB-C, adaptador de corriente, manual de usuario
Funciones principales	Conexión de periféricos USB-A y USB-C, carga rápida, salidas de video HDMI/DVI, Ethernet Gigabit, entrada de audio
Mantenimiento y limpieza	Limpiar con un paño seco
Software requerido	Última versión de DisplayLink (www.displaylink.com/downloads)

Preguntas frecuentes - DOCKUSBC V7

¿Cuáles son los sistemas operativos compatibles con el dock V7 DOCKUSBC?

El dock es compatible con Windows, macOS y Chrome OS. Asegúrese de instalar los últimos controladores DisplayLink desde el sitio oficial.

¿Cómo conectar el dock a mi computadora portátil?

Conecte el cable USB-C incluido al puerto USB-C Ascendente en la parte trasera del dock, luego a un puerto USB-C de su computadora. Use el adaptador de corriente incluido para alimentar el dock.

¿Puedo conectar dos pantallas externas?

Sí, el dock admite hasta dos pantallas: una a través del puerto HDMI 2 (Modo alternativo) hasta 4K y otra a través del puerto HDMI 1 o DVI hasta 2K.

¿El dock admite carga rápida?

Sí, uno de los puertos USB-A frontales está dedicado a la carga rápida. Los otros puertos USB proporcionan carga estándar.

¿Por qué no se muestra mi pantalla externa?

Verifique que el último software DisplayLink esté instalado, que el cable de video esté bien conectado y que la pantalla esté encendida. Intente reiniciar la computadora.

¿El dock funciona sin el adaptador de corriente?

No, el dock requiere alimentación externa (12V/2A incluida) para funcionar correctamente, especialmente para alimentar periféricos y pantallas.

¿Puedo usar un cable USB-C diferente al incluido?

Se recomienda usar el cable USB-C incluido. Si usa otro, asegúrese de que soporte el modo alternativo (Alt-Mode) y la alimentación PD.

¿Cómo conectar un micrófono o unos auriculares?

Use el puerto de audio combo de 3,5 mm en la parte frontal del dock. Acepta auriculares con micrófono integrado (TRRS).

¿El dock es compatible con periféricos USB 2.0?

Sí, los puertos USB 3.2 Gen 1 son retrocompatibles con periféricos USB 2.0 y USB 1.1.

¿Dónde encontrar los controladores y actualizaciones?

Descargue los últimos controladores DisplayLink en www.displaylink.com/downloads. Para los controladores específicos de V7, visite www.v7world.com.

MANUAL DE USUARIO DOCKUSBC V7

Este documento contiene información confidencial protegida por copyright. Todos los derechos reservados. Ninguna parte de este manual podrá reproducirse de forma mecánica, electrónica o de cualquier otro modo sin la previa autorización por escrito del fabricante.

Marcas comerciales

Todas las marcas comerciales y marcas comerciales registradas pertenecen a sus respectivos propietarios o empresas.

Contenido del paquete

• Docking Station
• Adaptador de corriente
• Manual del usuario

- Cable USB-C (para conectar el ordenador a la docking station)

IMPORTANTE

• Visite www.v7world.com para ver las descargas más recientes de este producto.
• Compruebe que la docking station está conectada con el cable USB suministrado al puerto USB más rápido que esté disponible en su ordenador (USB-C o USB 3.2 Gen 1 o superior).
• Compruebe que está usando la alimentación suministrada con su docking station.
• Compruebe que todos los cables y dispositivos funcionan correctamente y que los usa directamente conectados al ordenador.
• Compruebe que está usando el software más reciente de DisplayLink: www.displaylink.com/downloads.
• Compruebe que está usando el software y los controladores más recientes del fabricante del ordenador, incluidos los controladores del chipset, las actualizaciones del firmware, BIOS, etc.
• Compruebe que el modo de ahorro de energía del sistema operativo de su ordenador no está configurado para que desactive la conexión mediante USB. Esto podría provocar que se ignoraran los dispositivos de entrada USB durante el modo de reposo, por lo que no podrá reactivar el ordenador.
• Más soluciones de problemas: support.displaylink.com.

¿Sigue teniendo problemas?

Póngase en contacto con nuestro servicio de atención al cliente en www.v7world.com.

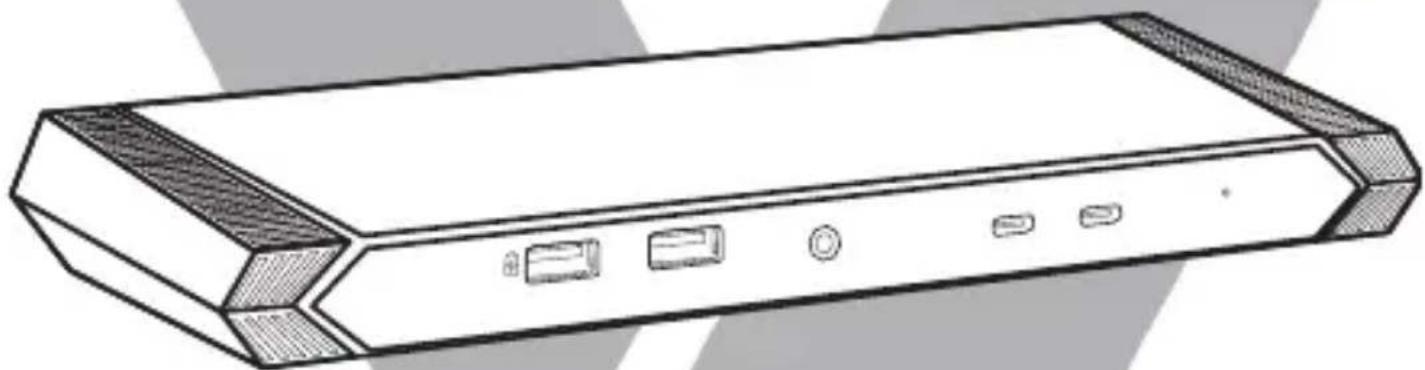

DESCRIPCIÓN GENERAL

PARTE DELANTERA

Uno es para conectar periféricos Tipo A. El otro es para carga rápida.

Puerto de entrada de micrófono de 3,5 mm

Para conectar el micrófono y los auriculares.

Dos puertos USB-C

Para conectar periféricos USB-C.

DESCRIPCIÓN GENERAL

PARTE TRASERA

1 Bloqueo de seguridad
2 Dos puertos USB-A 3.2 Gen 1 Para conectar periféricos Tipo A.
3 Puerto HDMI (Displaylink) Para conectar a un monitor HDMI 2K.
4 Puerto DVI (Displaylink) Para conectar a un monitor DVI 2K.
5 Puerto Ethernet 10/100/1000 Mbps Para conectar a la red Gigabit Ethernet.
6 Puerto HDMI (modo Alt) Para conectar a un monitor HDMI 4K.
7 Puerto USB-C (Puerto de subida) Para conectar al portátil.
8 Conector de alimentación Fuente de alimentación externa para el funcionamiento de la conexión.

ESPECIFICACIONES

Conectores x2 HDMI 1.4	x1 DVIx4 USB-A 3.2 Gen 1x3 USB-CRJ45 Ethernet Conjunto de auriculares y micrófono de 3,5 mm
Resolución de vídeo Puerto	HDMI 1: pantalla 2KPuerto HDMI 2: pantalla 4KPuerto DVI: pantalla 2K
Velocidad Ethernet 10/1	100/1000 Mbps
Audio TRS de 3,5 mm
Tensión de entrada 100-240 V CA
Tensión de salida 12 V/2,00 A
Temperatura de funcionamiento	De 0 a 35 °C
Temperatura de almacenamiento	De -10 a 70 °C
Seguridad y cumplimiento	CE, FCC, RoHS

Instrucciones de seguridad del producto:

Lea esta guía para obtener información importante sobre seguridad e higiene, e información normativa. Advertencia: si este producto no se configura, usa y mantiene adecuadamente, puede incrementarse el riesgo de ocasionar lesiones personales graves o fatales, y daños en los dispositivos. Lea esta instrucción y conserve todos los manuales impresos para poder consultarlos en el futuro. Este documento Instrucciones de seguridad del producto incluye información relevante sobre numerosos productos de V7. Consulte las secciones correspondientes a la característica de su dispositivo.

Dispositivos con alimentación de corriente alterna (CA): estas precauciones se aplican a todos los productos que se conectan a una toma de corriente estándar. Si no se toman las siguientes precauciones, pueden producirse lesiones graves o la muerte por una descarga eléctrica o un incendio, o daños en el dispositivo.

Para seleccionar una fuente de alimentación adecuada para su dispositivo:

• Utilice solo la fuente de alimentación y el cable de alimentación de CA que vienen con su dispositivo o que recibió de un centro de reparación autorizado.
• Compruebe que su toma de corriente eléctrica proporciona el tipo de energía indicado en la fuente de alimentación (en términos de tensión [V] y de frecuencia [Hz]). Si no está seguro del tipo de alimentación que tiene en su casa, consulte a un electricista cualificado.
• No utilice fuentes de alimentación que no sean estándar, como generadores o inversores, aunque la tensión y la frecuencia parezcan aceptables. Utilice solo la alimentación de corriente alterna (CA) proporcionada por una toma de corriente estándar.
• No sobrecargue la toma de corriente, el alargador, la regleta o cualquier otro receptáculo eléctrico. Confirme que tienen capacidad para gestionar la corriente total (en amperios [A]) que consume el dispositivo (indicada en la fuente de alimentación) y cualquier otro dispositivo que esté en el mismo circuito.
• Para evitar que se dañen los cables o las fuentes de alimentación:
• Evite que se pisen los cables de alimentación.
• Proteja los cables para que no se queden pillados o se doblen bruscamente, sobre todo donde se conectan a la toma de corriente, a la fuente de alimentación y al dispositivo.
• No tire, anude, doble bruscamente o maltrate los cables de alimentación.
• Mantenga los cables lejos de fuentes de calor.
• No deje los cables de alimentación al alcance de niños y mascotas. No deje que los muerdan ni los mordisqueen.
• No tire del cable de alimentación al desenchufarlo, tire del enchufe.
• Desenchufe el cable de alimentación en caso de tormentas o si no se utilizan en largos periodos de tiempo. Deje de utilizar de inmediato el cable o la fuente de alimentación si se daña de alguna forma. Desenchufe el dispositivo en caso de tormentas o si no se utilizan en largos periodos de tiempo. Para los dispositivos con un cable de alimentación de corriente alterna (CA) que se conecta a la fuente de alimentación o al propio equipo, conecte siempre el cable de alimentación de acuerdo con las siguientes instrucciones:
• Enchufe el cable de alimentación de corriente alterna (CA) en la fuente de alimentación o en el propio equipo hasta que se detenga.
• Enchufe el otro extremo del cable de alimentación de corriente alterna (CA) en la toma de corriente.

No intente realizar reparaciones. No intente separar, desmontar, arreglar ni modificar el dispositivo de hardware ni la fuente de alimentación. De lo contrario, podría ocasionar un riesgo de descarga eléctrica u otro peligro. Si se demuestra que se ha intentado desmontar o modificar el dispositivo, incluidos el desprendimiento, la perforación o la retirada de alguna de las etiquetas, se anulará la garantía limitada.

No haga un mal uso del dispositivo: no lo sumerja en ningún líquido ni lo exponga a condiciones húmedas. Limpie el dispositivo únicamente con un paño seco. No utilice el dispositivo fuera del rango de temperaturas de funcionamiento especificado de 5 °C (41 °F) a 35 °C (95 °F). Si el dispositivo queda expuesto a entornos fuera de su funcionamiento prescrito, apague el dispositivo y espere a que la temperatura se estabilice según el rango de funcionamiento indicado antes de volver a utilizarlo.

▼SEVEN

DOCKUSBC
