CA66449 - Otros accesorios informáticos V7 - Manual de uso y guía de instrucciones gratis

Tipo de producto	Estación de acoplamiento / Hub USB-C
Marca	V7
Modelo	CA66449 (DOCKUCPT01-DE)
Dimensiones (producto)	349,5 x 74 x 18 mm
Peso (producto)	0,247 kg
Alimentación	USB-C PD 3.0, hasta 100 W (entrada y salida)
Puertos de video	HDMI (4K/30Hz), DisplayPort (4K/30Hz), VGA (1920x1200/60Hz)
Puertos USB	3x USB-A 3.0 (5 Gbit/s), 2x USB-A 2.0 (480 Mbit/s), 1x USB-C (datos 5 Gbit/s), 1x USB-C PD
Conectividad de red	RJ45 10/100/1000 Ethernet
Lector de tarjetas	SD/Micro SD 3.0 UHS-I (hasta 104 MB/s)
Audio	Conector jack de 3.5 mm combinado (micrófono/auriculares, CTIA, 48 KHz)
Botón e indicador	Botón de encendido, indicador LED verde (encendido) / apagado (apagado)
Soporte multi-pantalla	Hasta 3 pantallas simultáneas (MST) o espejo (SST)
Resolución máxima	4K@30Hz en HDMI y DisplayPort, 1080p@60Hz en VGA
Seguridad	Antirrobo K-Lock, botón de encendido con indicador
Temperatura de funcionamiento	0 a 45 °C
Temperatura de almacenamiento	-10 a 70 °C
Humedad de funcionamiento	10 % a 85 % HR (sin condensación)
Certificaciones	FCC, CE, UKCA
Garantía	2 años
Mantenimiento	Limpiar con un paño suave y seco. Desconectar antes de limpiar.

Preguntas frecuentes - CA66449 V7

¿Cuáles son los sistemas operativos compatibles con la estación de acoplamiento V7 CA66449?

La estación de acoplamiento es compatible con Windows y Mac OS. Para Windows, el modo MST (Multi-Stream Transport) permite pantallas extendidas; para Mac OS, el modo SST (Single Stream Transport) se utiliza con un máximo de 3 pantallas en espejo.

¿Puedo cargar mi computadora portátil a través del puerto USB-C de la estación?

Sí, el puerto USB-C hembra dedicado (cerca del puerto HDMI) admite una carga máxima de 100 W con PD 3.0 e intercambio de rol rápido. Se requiere una alimentación de 4 a 18 W para el funcionamiento del hub.

¿Cuántas pantallas puedo conectar simultáneamente?

Puede conectar hasta 3 pantallas, según el modo. En modo SST (Mac), las pantallas muestran la misma imagen hasta 1080p@60Hz. En modo MST (Windows), puede tener 3 pantallas extendidas o en espejo con resoluciones variables (ej: 1080p@60Hz, 720p, etc.).

¿Cuál es la resolución máxima admitida en HDMI y DisplayPort?

Los puertos HDMI y DisplayPort admiten una resolución máxima de 4K@30Hz con profundidad de color 6/8/10/12 bits y formatos RGB/YCbCr.

¿El puerto Ethernet es Gigabit?

Sí, el puerto RJ45 admite velocidades de 10/100/1000 Mbps (Gigabit Ethernet).

¿Qué tipos de tarjetas de memoria son compatibles?

La estación cuenta con un lector de tarjetas SD y Micro SD compatible con UHS-I (SDR12, SDR25, SDR50, DDR50, SDR104) con velocidades de hasta 104 MB/s.

¿El conector jack de 3.5 mm admite tanto el micrófono como los auriculares?

Sí, es un conector combinado (CTIA) que admite micrófono y auriculares con una frecuencia de 48 KHz.

¿Cómo puedo verificar que la estación esté correctamente alimentada?

La estación dispone de un indicador LED verde que se enciende cuando está encendida. Asegúrese de usar el cable USB-C incluido y conectarlo a un puerto USB-C de su computadora que admita el Modo Alterno DP1.2.

¿Qué hacer si mis periféricos USB no son reconocidos?

Verifique que los ajustes de ahorro de energía de su sistema operativo no desactiven la conectividad USB. Asegúrese también de usar los controladores más recientes del fabricante de su PC (chipset, firmware, BIOS).

¿Dónde puedo encontrar los controladores o el soporte técnico para este producto?

Los controladores generalmente no son necesarios para las funciones básicas. Para cualquier asistencia, visite el sitio web www.v7world.com o contacte al servicio al cliente.

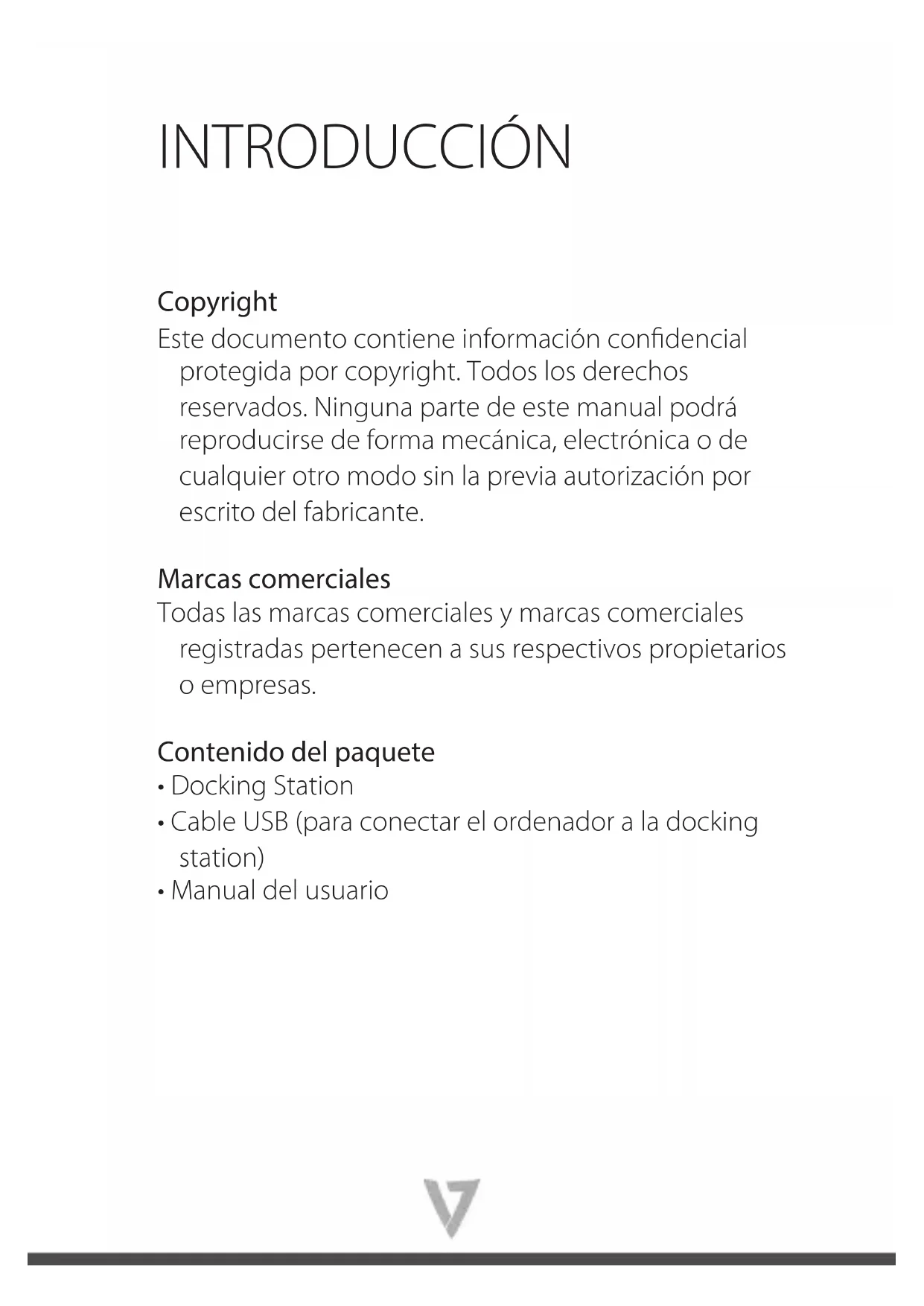

MANUAL DE USUARIO CA66449 V7

Este documento contiene información confidencial protegida por copyright. Todos los derechos reservados. Ninguna parte de este manual podrá reproducirse de forma mecánica, electrónica o de cualquier otro modo sin la previa autorización por escrito del fabricante.

Marcas comerciales

Todas las marcas comerciales y marcas comerciales registradas pertenecen a sus respectivos propietarios o empresas.

Contenido del paquete

• Docking Station
• Cable USB (para conectar el ordenador a la docking station)
• Manual del usuario

IMPORTANTE

• Compruebe que la docking station está conectada con el cable USB suministrado al puerto USB más rápido que esté disponible en su ordenador.
• Compruebe que todos los cables y dispositivos funcionan correctamente y que los usa directamente conectados al ordenador.
• Compruebe que está usando el software y los controladores más recientes del fabricante del ordenador, incluidos los controladores del chipset, las actualizaciones del firmware, BIOS, etc.
• Compruebe que el modo de ahorro de energía del sistema operativo de su ordenador no está configurado para que desactive la conexión mediante USB. Esto podría provocar que se ignoraran los dispositivos de entrada USB durante el modo de reposo, por lo que no podrá reactivar el ordenador.

¿Sigue teniendo problemas?

Póngase en contacto con nuestro servicio de atención al cliente en www.v7world.com.

DESCRIPCIÓN GENERAL DEL PRODUCTO

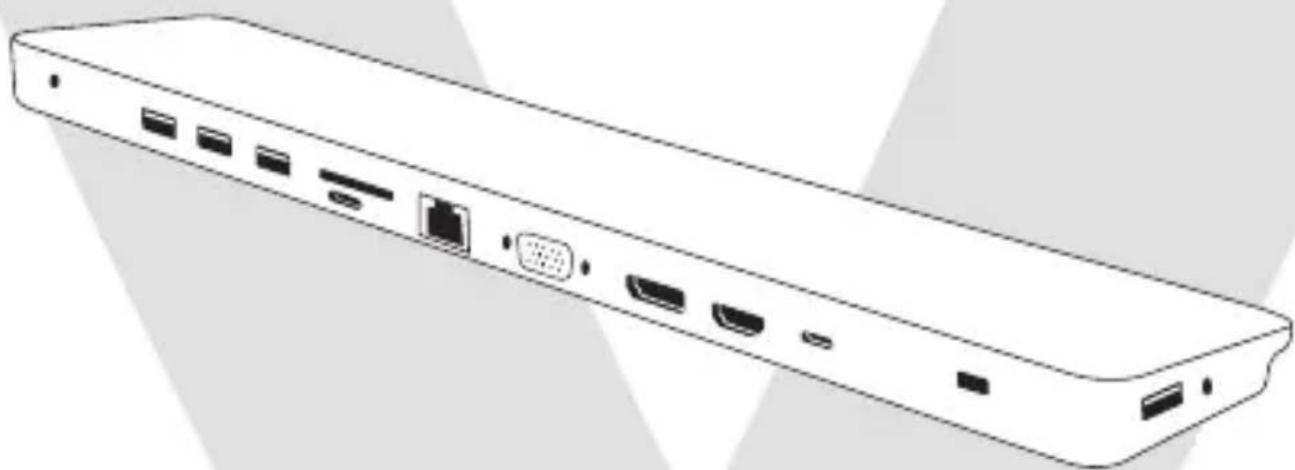

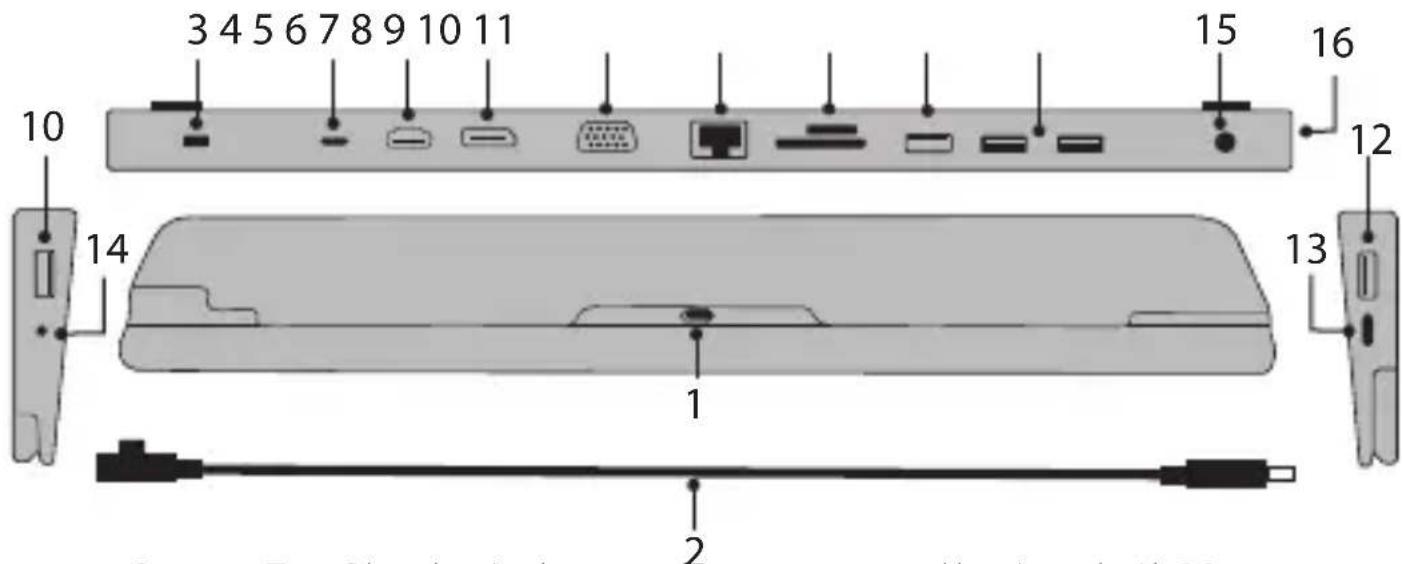

3 4 5 6 7 8 9 10 11 10 14 1 2 13 15 16 12 1

1. Conector Tipo C hembra (en la parte inferior, se conecta al host) modo Alt DP 1.2 con un ancho de banda de 21,6 Gbps (5,4 Gbps por segundo).
2. Cable USB-C de macho a macho. Insertar el extremo en ángulo en la parte inferior del producto y el otro al host USB-C.
3. Bloqueo Kensington antirrobo.
4. Conector USB-C hembra: Conectar el adaptador de corriente USB-C PD (cerca del HDMI), que admite una carga máxima de 100 W con un intercambio rápido de roles de PD 3.0. Admite la detección dinámica de corriente y la distribución de energía. Nota: La alimentación de 4-18 W (4 W para modo sin carga y 18 W para modo de carga máxima) se proporcionará de manera dinámica para dar apoyo a las funciones de este producto.
5. HDMI hembra: admite un máximo de 4k/30Hz, salida de profundidad de color de 6/8/10/12 bits, formato de píxel de salida RGB4:4:4/YCbCr4:4:4/YCbCr4:2:2, HDCP 1.4
6. DisplayPort hembra: admite un máximo de 4k/30Hz. Mac OS: Hasta 3 pantallas simultáneas en modo SST mostrando la misma imagen o vídeo con un máximo de 1080p@60Hz, Windows: Hasta 3 pantallas en espejo en modo SST a 1080p@60Hz o hasta 3 pantallas extendidas en modo MST
7. Conector VGA hembra (1920 x 1200/60 Hz).
8. Conector RJ45 de Ethernet 10/100/1000.

CONTINUACIÓN DE LA DESCRIPCIÓN GENERAL

1. Conector para SD/Micro SD 3.0: Secure Digital v3.0 UHS-I (Ultra High Speed) SDR12 (12,5 Mbyte/s)/SDR25 (25 Mbyte/s)/SDR50 (50 Mbyte/s)/DDR50 (50 Mbyte/s)/SDR104 (104 Mbyte/s) con funcionamiento simultáneo.
2. 2 conectores USB-A 2.0 hembra (cerca de la ranura de la tarjeta SD) de hasta 500 mA de carga descendente y 480 Mbps de transmisión de datos.
3. 2 conectores USB-A 3.0 hembra (cerca del interruptor) de hasta 5 Gbps de transmisión de datos y 900 mA de carga descendente.
4. Conector USB-C 3.0 hembra de hasta 7,5 W (5 V/1,5 A) de carga descendente y 5 Gbps de transmisión de datos.
5. Conector USB-C hembra (cerca del USB-A, conectar el dispositivo Tipo C) admite hasta 5 Gbps de transmisión de datos y 1,5 A de carga descendente.
6. Audio combinado de entrada/salida de 3,5 mm: Admite micrófono y auriculares de 48 kHz y CTIA.
7. Interruptor.
8. Luz LED

- Verde: Encendido.

- Apagada: apagado.

SST Mode (Single Stream Transport)
	VGA HDMI DP
1 Port	1080P/60HzN	AN/A
	N/A4K/30HzN/A
	N/AN/A4K/30Hz
2 Ports	1080P/60Hz1	080P/60HzN/A
	1080P/60HzN	A4K/30Hz
	N/A4K/30Hz	4K/30Hz
3 Ports 1080p/60Hz	1080p/60Hz	1080p/60Hz
MST Mode (Multi-Stream Transport)
	VGA HDMI DP
1 Port	1080P/60HzN	AN/A
	N/A4K/30HzN/A
	N/AN/A4K/30Hz
2 Ports	1080P/60Hz1	1080P/60HzN/A
	1080P/60HzN	A1080P/60Hz
	N/A1080P/60Hz	1080P/60Hz
3 Ports	1080P/60Hz7	20p/60Hz7	20p/60Hz
	720p/60Hz7	20p/60Hz1	1080P/60Hz
	720p/60Hz1	80p/60Hz7	20p/60Hz

ESPECIFICACIONES

Entrada USB-C hembra	(Conectar al host Tipo C)
Salida	1 conector USB-C hembra (datos)1 conector USB-C hembra (PD)3 conectores USB 3.0 hembra2 conectores USB 2.0 hembra1 conector HDMI hembra1 conector DisplayPort hembra1 conector VGA hembra1 conector RJ451 conector para Micro SD1 conector para SD/MMC1 Conector de audio combinado
Peso del producto 0,2473 kg (0,55 lb)
Dimensiones del producto 349,5 × 74 × 18 mm (13,76 × 2,91 × 0,71 in)
Peso del paquete 1,42 kg (3,13 lb)
Dimensiones del paquete 390 × 115 × 35 mm (15,35 × 4,53 × 1,38 in)
Temperatura de funcionamiento De 0 a 45 °C
Humedad de funcionamiento Del 10 % al 85 % de HR (sin condensación)
Temperatura de almacenamiento De -10 a 70 °C
Humedad de almacenamiento Del 5 % al 90 % de HR (sin condensación)
Garantía 2 años
Certificaciones CE, FCC, UKCA
Puerto USB-C hembra Hasta 100 W
Seguridad Bloqueo Kensington
