UCDDS1 - Otros accesorios informáticos V7 - Manual de uso y guía de instrucciones gratis

Tipo de producto	Base de conexión USB-C / USB 3.0
Marca	V7
Modelo	UCDDS1
Interfaz de host	USB-C o USB 3.0
Conectores de video	2 x HDMI hembra, 2 x DisplayPort hembra
Conectores USB	4 x USB-A (USB 3.0), 2 x USB-C (1 host, 1 periférico)
Conector de audio	Mini Jack estéreo de 3,5 mm (salida de altavoz/auriculares y entrada de micrófono)
Conector de red	RJ45 Ethernet 10/100/1000
Resolución máxima de video (HDMI)	3840 x 2160 a 60 Hz
Resolución máxima de video (DisplayPort, 1 pantalla)	5120 x 2880 a 60 Hz
Resolución máxima de video (DisplayPort, 2 pantallas)	3840 x 2160 a 60 Hz
Colores compatibles	16 bits y 32 bits
Audio	2.1 canales
Alimentación	Entrada CA 100-240 V, salida CC 5 V, 4 A (adaptador de corriente incluido)
Consumo de energía (en funcionamiento)	14,43 W
Consumo de energía (en espera)	1,95 W
Peso	362 g
Dimensiones (L x A x H)	225 x 85 x 25 mm
Temperatura de funcionamiento	0 °C a 40 °C
Temperatura de almacenamiento	-20 °C a 70 °C
Conformidad	CE, FCC
Contenido del paquete	Base de conexión, cable USB, adaptador de corriente, manual de usuario
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No utilizar productos abrasivos ni disolventes.
Seguridad	Utilizar únicamente el adaptador de corriente suministrado. No exponer a la humedad ni a líquidos. Desconectar antes de cualquier limpieza.

Preguntas frecuentes - UCDDS1 V7

¿Cómo conectar la base de conexión V7 UCDDS1 a mi ordenador?

Conecte el cable USB suministrado al puerto USB-C o USB 3.0 de su PC, luego enchufe el adaptador de corriente a la base de conexión. Asegúrese de haber instalado los últimos controladores DisplayLink disponibles en www.displaylink.com/downloads.

¿Cuál es la resolución máxima compatible?

La base de conexión admite hasta 3840 x 2160 a 60 Hz a través de HDMI, y hasta 5120 x 2880 a 60 Hz a través de un solo DisplayPort. Con dos pantallas DisplayPort, la resolución máxima es de 3840 x 2160 a 60 Hz.

¿Puedo usar la base de conexión con un ordenador portátil?

Sí, siempre que su ordenador portátil tenga un puerto USB-C o USB 3.0 compatible. Asegúrese de usar el modo de alimentación adecuado e instalar los controladores DisplayLink.

¿Mi dispositivo USB no se detecta, qué hago?

Verifique que el modo de ahorro de energía del sistema operativo no desactive la conectividad USB. Desactive cualquier opción de ahorro de energía USB en la configuración de energía. Asegúrese también de usar el cable USB suministrado y de conectar la base de conexión a un puerto USB 3.0 o superior.

¿Cómo conectar un micrófono o un altavoz?

Use los conectores jack de 3,5 mm en la parte frontal de la base de conexión: el conector verde para el altavoz/auriculares, el conector rosa para el micrófono.

¿La base de conexión admite Ethernet?

Sí, está equipada con un puerto RJ45 Ethernet 10/100/1000. Conecte un cable Ethernet a este puerto para acceder a la red cableada.

¿Qué software o controlador es necesario?

Debe instalar el software DisplayLink más reciente desde www.displaylink.com/downloads. Asegúrese también de actualizar los controladores del chipset y el BIOS de su PC.

¿La base de conexión es compatible con macOS?

El manual no especifica explícitamente macOS, pero las bases de conexión DisplayLink son generalmente compatibles con macOS. Verifique en el sitio de DisplayLink los controladores para macOS.

¿Qué hago si la pantalla externa no se enciende?

Verifique que la base de conexión esté correctamente alimentada, que el cable de video esté bien conectado y que el monitor esté encendido. Asegúrese de haber instalado los controladores DisplayLink. Intente reiniciar el PC.

¿Cómo limpiar y mantener la base de conexión?

Desconecte la base de conexión antes de cualquier limpieza. Use un paño suave y seco para quitar el polvo. Nunca use productos químicos o líquidos.

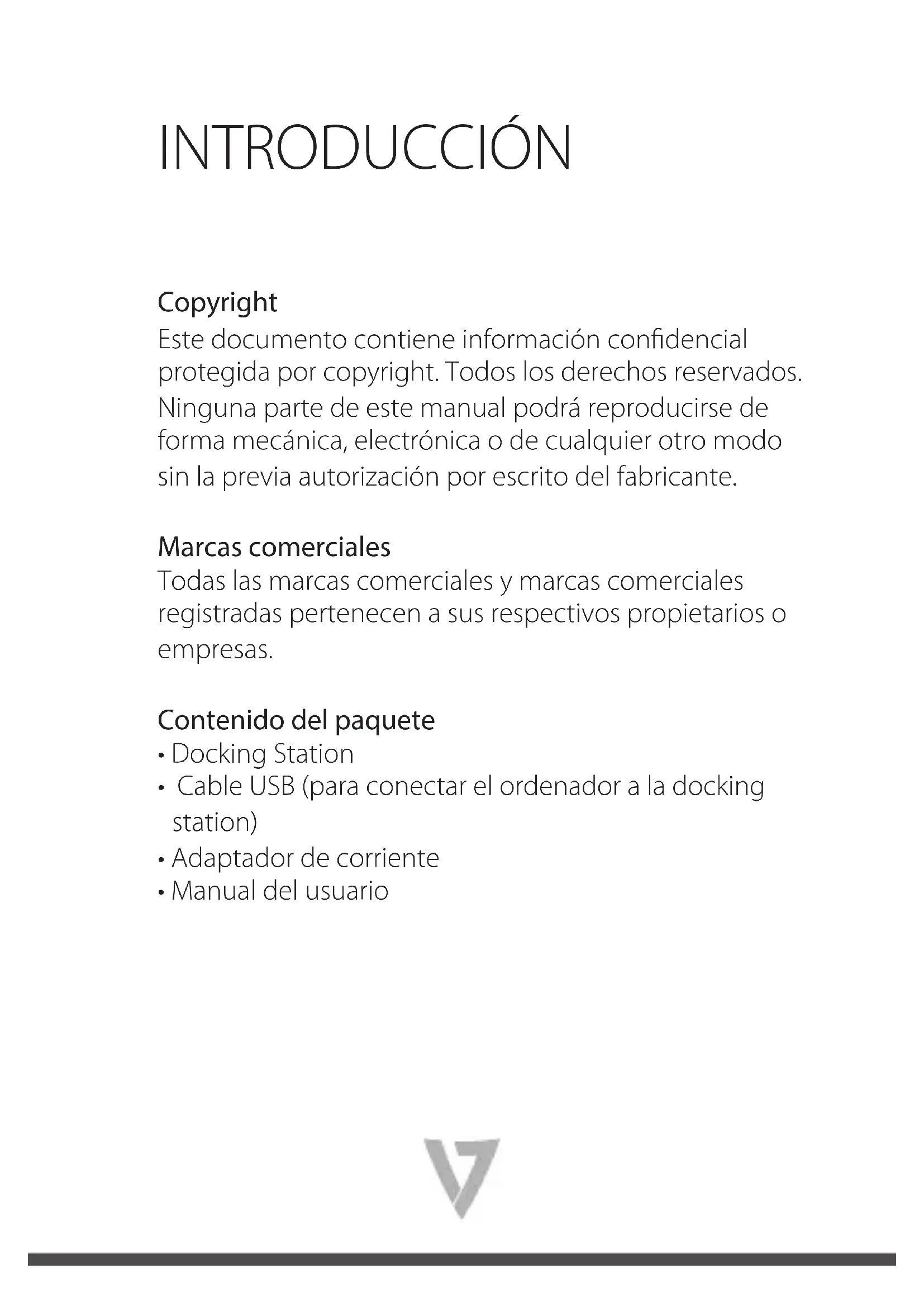

MANUAL DE USUARIO UCDDS1 V7

Este documento contiene información confidencial protegida por copyright. Todos los derechos reservados. Ninguna parte de este manual podrá reproducirse de forma mecánica, electrónica o de cualquier otro modo sin la previa autorización por escrito del fabricante.

Marcas comerciales

Todas las marcas comerciales y marcas comerciales registradas pertenecen a sus respectivos propietarios o empresas.

Contenido del paquete

• Docking Station
• Cable USB (para conectar el ordenador a la docking station)
• Adaptador de corriente
• Manual del usuario

IMPORTANTE

• Visite www.v7world.com para ver las descargas más recientes de este producto.
• Compruebe que la docking station está conectada con el cable USB suministrado al puerto USB más rápido que esté disponible en su ordenador (USB-C o USB 3.0 o superior).
• Compruebe que está usando la alimentación suministrada con su docking station.
• Compruebe que todos los cables y dispositivos funcionan correctamente y que los usa directamente conectados al ordenador.
• Compruebe que está usando el software más reciente de DisplayLink: www.displaylink.com/downloads.
• Compruebe que está usando el software y los controladores más recientes del fabricante del ordenador, incluidos los controladores del chipset, las actualizaciones del firmware, BIOS, etc.
• Compruebe que el modo de ahorro de energía del sistema operativo de su ordenador no está configurado para que desactive la conexión mediante USB. Esto podría provocar que se ignoraran los dispositivos de entrada USB durante el modo de reposo, por lo que no podrá reactivar el ordenador.
• Más soluciones de problemas: support.displaylink.com

¿Sigue teniendo problemas?

Póngase en contacto con nuestro servicio de atención al cliente en www.v7world.com.

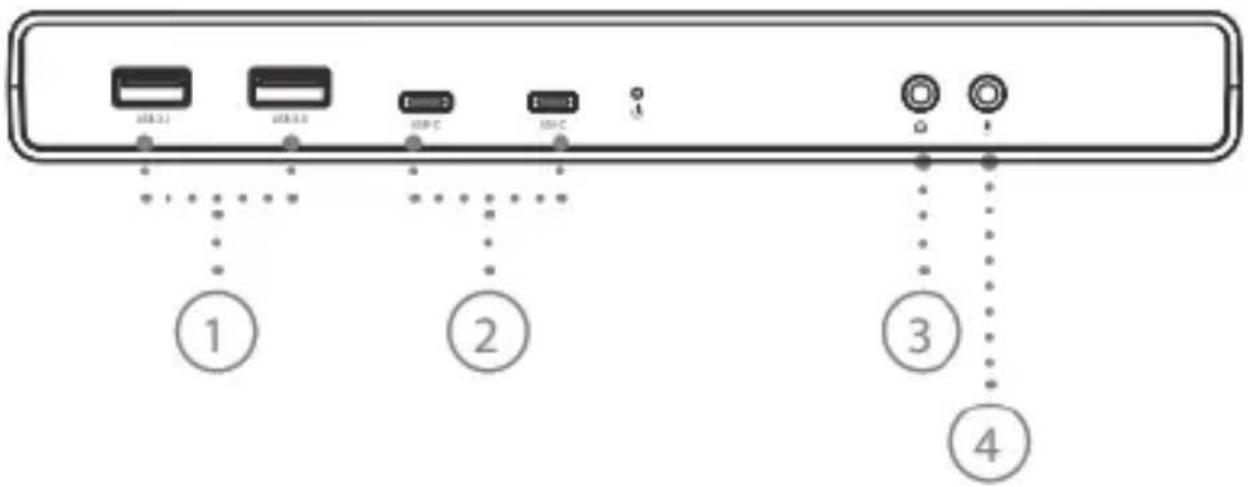

DESCRIPCIÓN GENERAL

PARTE DELANTERA

Elemento	Descripción
1 2 puertos USB 3.0	Conexión a dispositivos USB 3.0
2 Puerto USB-C	Conexión a dispositivos USB-C
3 Conector de altavoz	Conexión a altavoz o auriculares
4 Conector de micrófono Jack	Conexión a micrófono

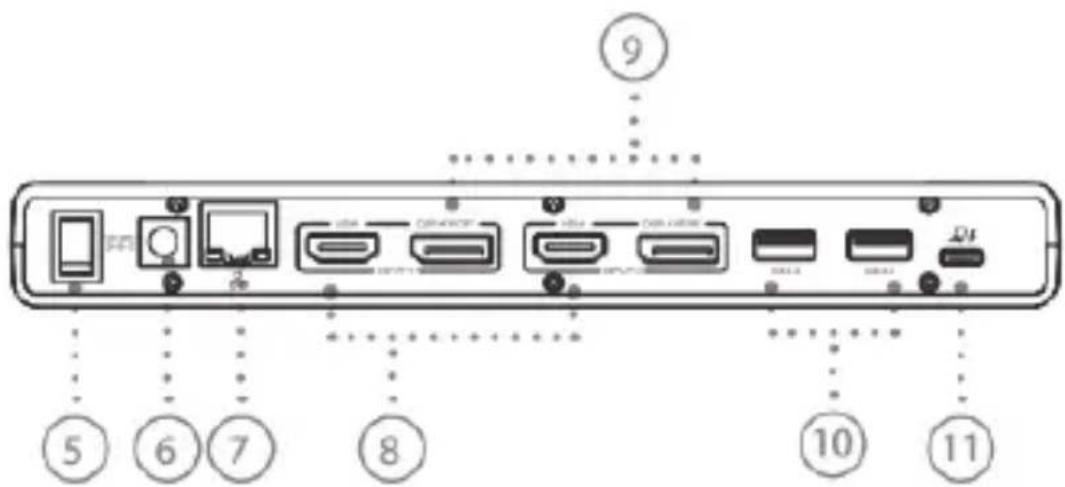

DESCRIPCIÓN GENERAL

PARTE TRASERA

Elemento		Descripción
5	Interruptor	Encendido o apagado del dispositivo
6	Conector de alimentación	Conexión al adaptador de corriente
7	Puerto RJ45	Conexión a Ethernet
8	Conector HDMI	Conexión a un proyector o monitor HDMI
9	Conector DisplayPort	Conexión a un proyector o monitor DisplayPort
10	2 puertos USB 3.0	Conexión a dispositivos USB 3.0
11	USB-C	Conexión a un ordenador

ESPECIFICACIONES

Interfaz host	USB-C o USB 3.0
Conector	2 conectores hembra de 30 contactos HDMI
	2 conectores hembra de 20 contactos DisplayPort
	2 conectores USB-C
	4 conectores USB-A
	Miniconector estéreo de 3,5 mm
	Conector RJ45
	Conector de alimentación CC
Resolución máxima de vídeo	HDMI: 3840 x 2160 a 60 Hz
	Una pantalla DisplayPort: 5120 x 2880 a 60 HzDos pantallas DisplayPort: 3840 x 2160 a 60 Hz
Colores compatibles	16 bits y 32 bits
Audio	2.1 canales
Ethernet	10/100/1000
Alimentación	Entrada: CA 100-240 V
	Salida: CC 5 V 4 A
Consumo de energía	Potencia de servicio: 14,43 W
	Potencia del modo de suspensión: 1,95 W
Peso	362 g (0,8 lb)
Dimensiones	225 x 85 x 25 mm (8,86 x 3,35 x 0,98 in)
Temperatura de funcionamiento	0~40 grados
Temperatura de almacenamiento	-20~70 grados
Conformidad	CE, FCC
