MANUAL DE USUARIO DOCKUCPT01 V7
Este documento contiene información confidencial protegida por copyright. Todos los derechos reservados. Ninguna parte de este manual podrá reproducirse de forma mecánica, electrónica o de cualquier otro modo sin la previa autorización por escrito del fabricante.
Marcas comerciales
Todas las marcas comerciales y marcas comerciales registradas pertenecen a sus respectivos propietarios o empresas.
Contenido del paquete
- Docking Station
- Cable USB (para conectar el ordenador a la docking station)
- Manual del usuario
IMPORTANTE
- Compruebe que la docking station está conectada con el cable USB suministrado al puerto USB más rápido que esté disponible en su ordenador.
- Compruebe que todos los cables y dispositivos funcionan correctamente y que los usa directamente conectados al ordenador.
- Compruebe que está usando el software y los controladores más recientes del fabricante del ordenador, incluidos los controladores del chipset, las actualizaciones del firmware, BIOS, etc.
- Compruebe que el modo de ahorro de energía del sistema operativo de su ordenador no está configurado para que desactive la conexión mediante USB. Esto podría provocar que se ignoraran los dispositivos de entrada USB durante el modo de reposo, por lo que no podrá reactivar el ordenador.
¿Sigue teniendo problemas?
Póngase en contacto con nuestro servicio de atención al cliente en www.v7world.com.

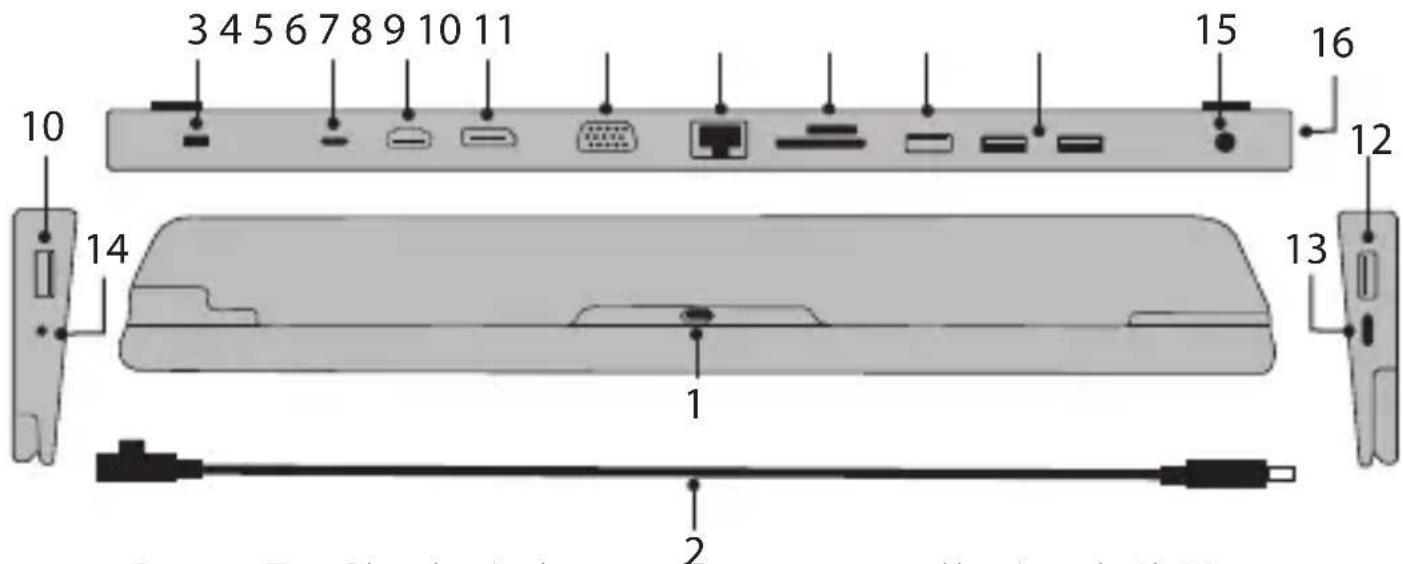

DESCRIPCIÓN GENERAL DEL PRODUCTO
- Cable USB-C de macho a macho. Insertar el extremo en ángulo en la parte inferior del producto y el otro al host USB-C.
- Bloqueo Kensington antirrobo.
- Conector USB-C hembra: Conectar el adaptador de corriente USB-C PD (cerca del HDMI), que admite una carga máxima de 100 W con un intercambio rápido de roles de PD 3.0. Admite la detección dinámica de corriente y la distribución de energía. Nota: La alimentación de 4-18 W (4 W para modo sin carga y 18 W para modo de carga máxima) se proporcionará de manera dinámica para dar apoyo a las funciones de este producto.
- HDMI hembra: admite un máximo de 4k/30Hz, salida de profundidad de color de 6/8/10/12 bits, formato de píxel de salida RGB4:4:4/YCbCr4:4:4/YCbCr4:2:2, HDCP 1.4
- DisplayPort hembra: admite un máximo de 4k/30Hz. Mac OS: Hasta 3 pantallas simultáneas en modo SST mostrando la misma imagen o vídeo con un máximo de 1080p@60Hz, Windows: Hasta 3 pantallas en espejo en modo SST a 1080p@60Hz o hasta 3 pantallas extendidas en modo MST
- Conector VGA hembra (1920 x 1200/60 Hz).
- Conector RJ45 de Ethernet 10/100/1000.
CONTINUACIÓN DE LA DESCRIPCIÓN GENERAL
- Conector para SD/Micro SD 3.0: Secure Digital v3.0 UHS-I (Ultra High Speed) SDR12 (12,5 Mbyte/s)/SDR25 (25 Mbyte/s)/SDR50 (50 Mbyte/s)/DDR50 (50 Mbyte/s)/SDR104 (104 Mbyte/s) con funcionamiento simultáneo.
- 2 conectores USB-A 2.0 hembra (cerca de la ranura de la tarjeta SD) de hasta 500 mA de carga descendente y 480 Mbps de transmisión de datos.
- 2 conectores USB-A 3.0 hembra (cerca del interruptor) de hasta 5 Gbps de transmisión de datos y 900 mA de carga descendente.
- Conector USB-C 3.0 hembra de hasta 7,5 W (5 V/1,5 A) de carga descendente y 5 Gbps de transmisión de datos.
- Conector USB-C hembra (cerca del USB-A, conectar el dispositivo Tipo C) admite hasta 5 Gbps de transmisión de datos y 1,5 A de carga descendente.
- Audio combinado de entrada/salida de 3,5 mm: Admite micrófono y auriculares de 48 kHz y CTIA.
- Interruptor.
- Luz LED
- Verde: Encendido.
- Apagada: apagado.
| SST Mode (Single Stream Transport) | |||
| VGA HDMI DP | |||
| 1 Port | 1080P/60HzN | AN/A | |
| N/A4K/30HzN/A | |||
| N/AN/A4K/30Hz | |||
| 2 Ports | 1080P/60Hz1 | 080P/60HzN/A | |
| 1080P/60HzN | A4K/30Hz | ||
| N/A4K/30Hz4K/30Hz | |||
| 3 Ports 1080p/60Hz1080p/60Hz1080p/60Hz | |||
| MST Mode (Multi-Stream Transport) | |||
| VGA HDMI DP | |||
| 1 Port | 1080P/60HzN | AN/A | |
| N/A4K/30HzN/A | |||
| N/AN/A4K/30Hz | |||
| 2 Ports | 1080P/60Hz1 | 1080P/60HzN/A | |
| 1080P/60HzN | A1080P/60Hz | ||
| N/A1080P/60Hz | 1080P/60Hz | ||
| 3 Ports | 1080P/60Hz7 | 20p/60Hz7 | 20p/60Hz |
| 720p/60Hz7 | 20p/60Hz1 | 1080P/60Hz | |
| 720p/60Hz1 | 80p/60Hz7 | 20p/60Hz | |
ESPECIFICACIONES
| Entrada USB-C hembra | (Conectar al host Tipo C) |
| Salida | 1 conector USB-C hembra (datos)1 conector USB-C hembra (PD)3 conectores USB 3.0 hembra2 conectores USB 2.0 hembra1 conector HDMI hembra1 conector DisplayPort hembra1 conector VGA hembra1 conector RJ451 conector para Micro SD1 conector para SD/MMC1 Conector de audio combinado |
| Peso del producto 0,2473 kg (0,55 lb) | |
| Dimensiones del producto 349,5 × 74 × 18 mm (13,76 × 2,91 × 0,71 in) | |
| Peso del paquete 1,42 kg (3,13 lb) | |
| Dimensiones del paquete 390 × 115 × 35 mm (15,35 × 4,53 × 1,38 in) | |
| Temperatura de funcionamiento De 0 a 45 °C | |
| Humedad de funcionamiento Del 10 % al 85 % de HR (sin condensación) | |
| Temperatura de almacenamiento De -10 a 70 °C | |
| Humedad de almacenamiento Del 5 % al 90 % de HR (sin condensación) | |
| Garantía 2 años | |
| Certificaciones CE, FCC, UKCA | |
| Puerto USB-C hembra Hasta 100 W | |
| Seguridad Bloqueo Kensington |
