BEDIENUNGSANLEITUNG DOCKUCPT01 V7
Dieses Dokument enthält firmeneigene, urheberrechtlich geschützte Informationen. Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne vorherige schriftliche Genehmigung des Herstellers mechanisch, elektronisch oder durch andere Mittel in irgendeiner Form reproduziert werden.
Trademarks
Alle Marken und eingetragenen Marken sind Eigentum ihrer jeweiligen Besitzer oder Unternehmen.
Verpackungsinhalt
- Docking Station
- USB-Kabel (Anschluss von Computer an Docking Station)
- Benutzerhandbuch
WICHTIG:
• Die Docking Station muss mit dem mitgelieferten USB-Kabel an den schnellsten USB-Anschluss des Computers angeschlossen werden.
- Prüfen Sie, ob alle Kabel und Geräte einwandfrei funktionieren, indem Sie diese direkt an den Computer anschließen.
- Verwenden Sie die aktuellste Software und die aktuellsten Treiber des Computerherstellers (Chipsatz-Treiber, Firmware-Updates, Bios usw.).
- Prüfen Sie, ob der Energiesparmodus des Computer-Betriebssystems eingeschaltet ist und deshalb die USB-Anschlüsse deaktiviert sind. In diesem Fall werden USB-Geräte möglicherweise nicht erkannt, sodass Ihr Computer nicht aus dem Ruhemodus umschaltet.
Konnten Sie das Problem nicht lösen oder haben Sie weitere Fragen?
Wenden Sie sich an unseren Kundenservice auf www.v7world.com

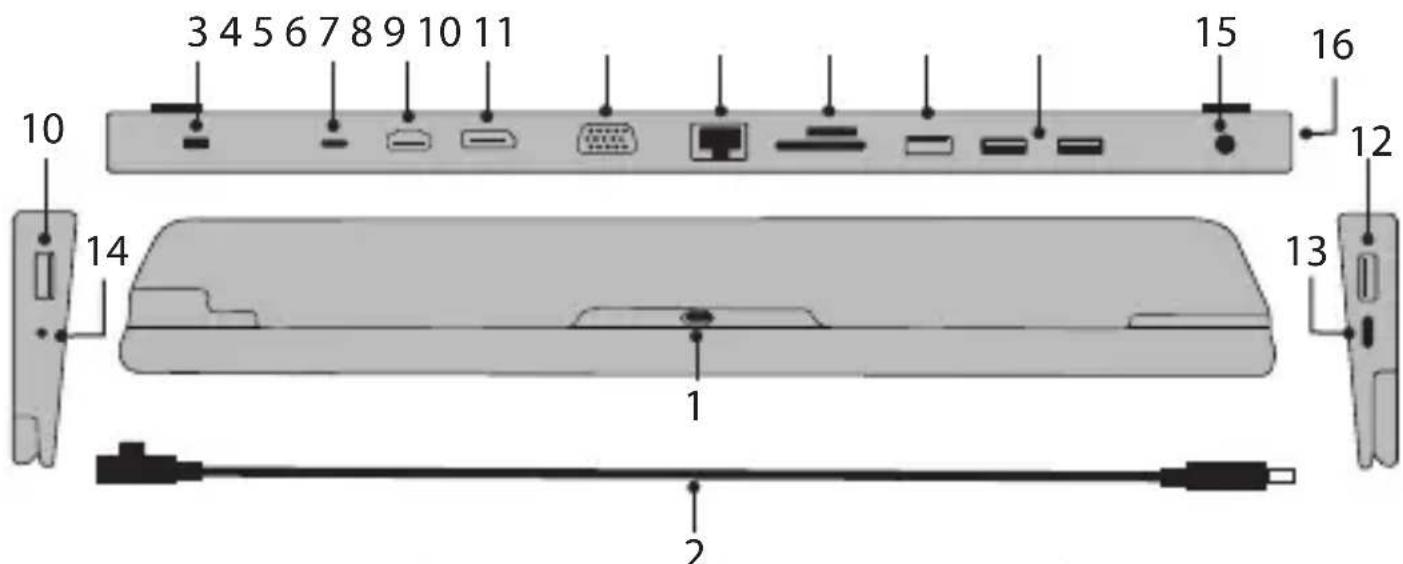

PRODUKTÜBERSICHT
- USB-C-Stecker zu Stecker-Kabel Abgewinkelte Seite an der Unterseite des Produktes und die andere Seite am USB-C-Host befestigen
- Kensington-Schloss mit Anti-Diebstahl-Funktion
- USB-C-Buchse: USB-C-Netzadapter (neben HDMI), unterstützt max. 100 W; aufladen mit PD3.0 Fast Role Swap Unterstützt dynamische Stromerkennung und Stromverteilung. Hinweis: 4–18 W (4 W für Leerlaufbetrieb und 18 W für Volllastbetrieb) werden dynamisch bereitgestellt, um die Funktionen dieses Produktes zu unterstützen.
- HDMI-Buchse: Unterstützt max. 4k/30Hz, 6/8/10/12-Bit-Farbtiefenausgabe, Ausgangspixelformat RGB4:4:4/YCbCr4:4:4/YCbCr4:2:2, HDCP 1.4
- DisplayPort-Buchse: Unterstützt max. 4k/30Hz. Mac OS: Bis zu 3 Displays gleichzeitig im SST-Modus, die das gleiche Bild oder Video mit maximal 1080p@60Hz anzeigen, Windows: Bis zu 3 gespiegelte Displays im SST-Modus bei 1080p@60Hz oder bis zu 3 erweiterte Displays im MST-Modus
- VGA-Buchse (1920 x 1200/60 Hz)
- RJ45 10/100/1000 Ethernet
ÜBERSICHT (FORTSETZUNG)
- SD/Micro SD 3.0: Secure Digital v3.0 UHS-I (Ultra High Speed) Speicherkarte SDR12 (12,5 MB/s), SDR25 (25 MB/s), SDR50 (50 MB/s), DDR50 (50 MB/s), SDR104 (104 MB/s) mit gleichzeitigem Betrieb
- 2 x USB-A 2.0-Buchse (neben SD-Kartensteckplatz, max. 500 mA Downstream-Charging und 480 MB/s Datenübertragung
- 2 x USB-A 3.0-Buchse (neben Netzschalter, max. 5 GB/s Datenübertragung, 900 mA Downstream-Charging
- USB-A 3.0-Buchse max. 7,5 W (5 V/1,5 A) Downstream-Charging, 5 GB/s Datenübertragung
- USB-C-Buchse (neben USB-A, Anschluss an Type-C-Gerät) unterstützt 5 GB/s Datenübertragung und 1.5 A Downstream-Charging
- Kombi-Audioeingang/-Audioausgang 3,5 mm: Unterstützt Mikrofon und Kopfhörer, 48 KHz und CTIA
- Netzschalter
- LED-Beleuchtung
- Grün: An
• Aus: Aus
| SST Mode (Single Stream Transport) | |||
| VGA HDMI DP | |||
| 1 Port | 1080P/60HzN | AN/A | |
| N/A4K/30HzN/A | |||
| N/AN/A4K/30Hz | |||
| 2 Ports | 1080P/60Hz1 | 080P/60HzN/A | |
| 1080P/60HzN | A4K/30Hz | ||
| N/A4K/30Hz4K/30Hz | |||
| 3 Ports 1080p/60Hz1080p/60Hz1080p/60Hz | |||
| MST Mode (Multi-Stream Transport) | |||
| VGA HDMI DP | |||
| 1 Port | 1080P/60HzN | AN/A | |
| N/A4K/30HzN/A | |||
| N/AN/A4K/30Hz | |||
| 2 Ports | 1080P/60Hz1 | 1080P/60HzN/A | |
| 1080P/60HzN | A1080P/60Hz | ||
| N/A1080P/60Hz | 1080P/60Hz | ||
| 3 Ports | 1080P/60Hz7 | 20p/60Hz7 | 20p/60Hz |
| 720p/60Hz7 | 20p/60Hz1 | 1080P/60Hz | |
| 720p/60Hz1 | 80p/60Hz7 | 20p/60Hz | |
TECHNISCHE DATEN
| Eingang | USB-C-Buchse(Anschluss an einen Type-C-Host) |
| Ausgang | 1 x USB-C-Buchse (Daten)1 x USB-C-Buchse (PD)3 x USB 3.0-Buchse2 x USB 2.0-Buchse1 x HDMI-Buchse1 x DisplayPort-Buchse1 x VGA-Buchse1 x RJ451 x MicroSD1 x SD/MMC1 x Kombi-Klinkenstecker |
| Produktgewicht 0,2473 kg | |
| Abmessungen (Produkt) 349,5 x 74 x 18 mm | |
| Verpackungsgewicht 1,42 kg | |
| Abmessungen (Verpackung) 390 x 115 x 35 mm | |
| Betriebstemperatur 0 °C bis 45 °C | |
| Luftfeuchtigkeit bei Betrieb | 10 % bis 85 % relative Luftfeuchtigkeit(nicht kondensierend) |
| Lagerungstemperatur -10 °C bis 70 °C | |
| Luftfeuchtigkeit bei Lagerung | 5 % bis 90 % relative Luftfeuchtigkeit(nicht kondensierend) |
| Garantie 2 Jahre | |
| Zertifizierungen FCC, CE, UKCA | |
| USB-C-Buchse Bis zu 100 W | |
| Sicherheit Kensington-Schloss |
