DOCKUCPT01 - Altri accessori per computer V7 - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stazione di docking USB-C
Marca	V7
Modello	DOCKUCPT01
Dimensioni del prodotto (L x l x h)	349,5 x 74 x 18 mm
Peso del prodotto	0,2473 kg
Dimensioni dell'imballaggio	390 x 115 x 35 mm
Peso del pacco	1,42 kg
Alimentazione	USB-C PD fino a 100 W (ingresso); da 4 a 18 W per il funzionamento
Porte video	1x HDMI (4K/30Hz), 1x DisplayPort (4K/30Hz), 1x VGA (1920x1200/60Hz)
Porte USB	3x USB-A 3.0, 2x USB-A 2.0, 1x USB-C (dati, 5 Gbit/s), 1x USB-C (PD)
Rete	RJ45 10/100/1000 Ethernet
Lettore di schede	SD/Micro SD 3.0 UHS-I (fino a 104 MB/s)
Audio	Jack da 3,5 mm combinato (microfono/cuffia, 48 KHz, CTIA)
Modalità di visualizzazione	SST (speculare) e MST (esteso); fino a 3 schermi simultanei
Risoluzioni massime	HDMI/DP: 4K/30Hz; VGA: 1920x1200/60Hz; triplo schermo: 1080p/60Hz
Temperatura di funzionamento	0 a 45 °C
Umidità di funzionamento	10% a 85% UR (senza condensa)
Temperatura di stoccaggio	-10 a 70 °C
Umidità di stoccaggio	5% a 90% UR (senza condensa)
Sicurezza	Antifurto K-Lock
Garanzia	2 anni
Certificazioni	FCC, CE, UKCA
Manutenzione e pulizia	Utilizzare un panno morbido e asciutto. Non utilizzare prodotti chimici.
Pezzi di ricambio	Contattare il servizio clienti V7 per i pezzi di ricambio.

Domande frequenti - DOCKUCPT01 V7

Come collegare la stazione di docking al mio PC?

Collegare il cavo USB-C maschio in dotazione alla porta USB-C del PC, quindi collegare l'altra estremità alla stazione di docking. Assicurarsi di utilizzare la porta USB più veloce del PC. Per l'alimentazione, collegare un adattatore USB-C PD (fino a 100 W) alla porta USB-C PD della stazione.

Posso utilizzare più schermi contemporaneamente?

Sì, la stazione supporta fino a 3 schermi in modalità SST (speculare) o MST (esteso). In modalità SST, tutti gli schermi mostrano la stessa immagine (max 1080p/60Hz). In modalità MST, è possibile estendere il desktop su più schermi con risoluzioni diverse.

Qual è la risoluzione massima supportata?

Le porte HDMI e DisplayPort supportano fino a 4K/30Hz. La porta VGA supporta fino a 1920x1200/60Hz. In triplo schermo, le risoluzioni sono limitate a 1080p/60Hz.

La stazione può caricare il mio computer portatile?

Sì, la porta USB-C PD (alimentazione) può erogare fino a 100 W per caricare il PC, a condizione che il computer supporti la ricarica tramite USB-C PD.

Perché le mie periferiche USB non vengono riconosciute?

Verificare che la modalità di risparmio energetico USB non sia attivata nelle impostazioni del sistema operativo. Assicurarsi inoltre di utilizzare gli ultimi driver del chipset per il PC.

Posso utilizzare un alimentatore non in dotazione?

Sì, è possibile utilizzare un adattatore USB-C PD compatibile, con una potenza compresa tra 4 W (min) e 100 W (max). Una potenza inferiore a 18 W può limitare alcune funzioni della stazione.

Quali sistemi operativi sono compatibili?

La stazione è compatibile con Windows e macOS. Su Windows, sono supportate le modalità MST e SST; su macOS, è disponibile solo la modalità SST (fino a 3 schermi speculari a 1080p/60Hz).

Come utilizzare il lettore di schede SD/Micro SD?

Inserire la scheda di memoria nell'apposito slot (SD o Micro SD). La stazione supporta schede SD 3.0 UHS-I con velocità fino a 104 MB/s. La scheda apparirà come un'unità nel sistema.

Cosa fare se lo schermo non visualizza?

Verificare le connessioni e assicurarsi che il cavo video sia ben inserito. Riavviare il PC. Se si utilizza un adattatore, provare a collegarlo direttamente alla porta della stazione. Consultare il manuale per le configurazioni SST/MST.

Come pulire la stazione di docking?

Utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare solventi, alcol o prodotti abrasivi che potrebbero danneggiare l'alloggiamento.

MANUALE UTENTE DOCKUCPT01 V7

Il presente documento contiene informazioni proprietarie protette da copyright. Tutti i diritti riservati. Nessuna parte di questo manuale può essere riprodotta mediante qualsiasi mezzo meccanico, elettronico o di altro genere, in qualsiasi forma, senza previa autorizzazione scritta del produttore.

Marchi

Tutti i marchi e i marchi registrati sono di proprietà dei rispettivi titolari o società.

Contenuto della confezione

• Alloggiamento di espansione
• Cavo USB (per collegare il computer all'alloggiamento di espansione)
• Manuale utente

IMPORTANTE

• Verificare di aver collegato l'alloggiamento di espansione alla porta USB più veloce disponibile sul computer mediante il cavo USB fornito.
• Verificare che tutti i cavi e i dispositivi funzionino correttamente collegandoli direttamente al computer.
• Assicurarsi di utilizzare il software e i driver più recenti del produttore del computer, inclusi driver del chipset, aggiornamenti del firmware, Bios, ecc.
• Verificare che l'impostazione della modalità di risparmio energetico del sistema operativo non sia impostata in modo tale da disattivare la connettività USB. I dispositivi di ingresso USB potrebbero essere ignorati in modalità di stand-by e non sarà possibile riattivare il computer.

I problemi persistono?

Contattare il team del servizio clienti all'indirizzo www.v7world.com

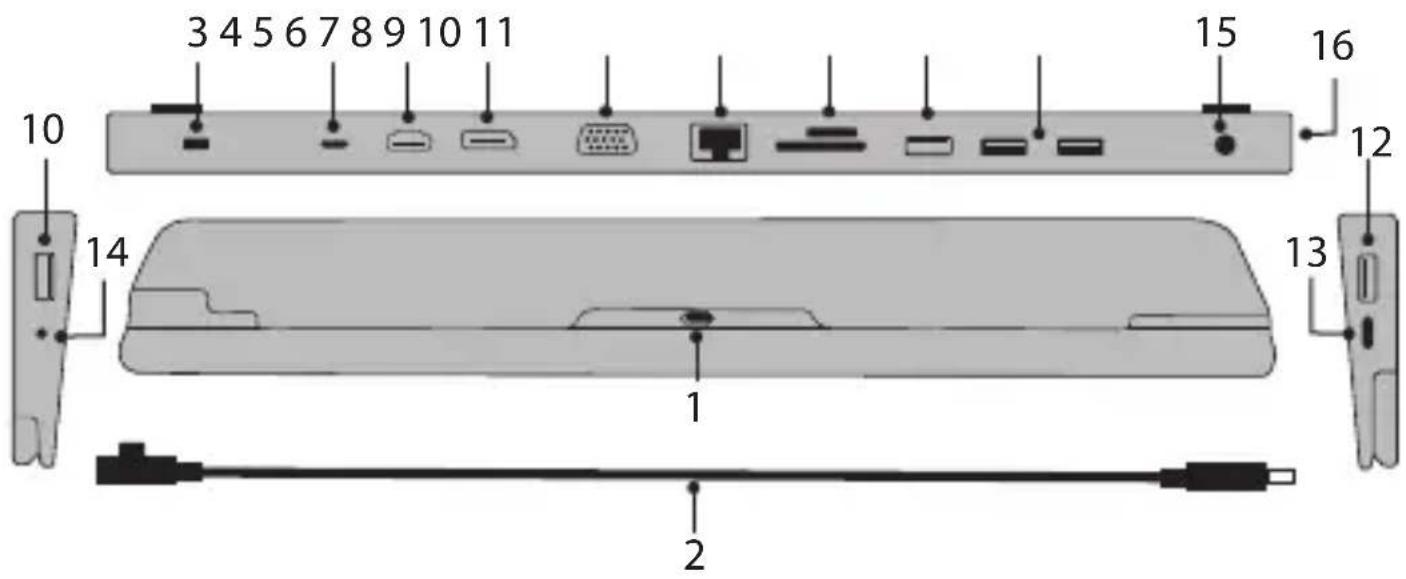

PANORAMICA DEI PRODOTTI

1. Type-C femmina (nella parte inferiore, per il collegamento all'host) modalità alternativa DP1.2, con larghezza di banda max. 21,6 Gbps (5,4 Gbps per corsia)
2. Cavo USB-C maschio a maschio. Inserire il lato ad angolo inferiore del prodotto e l'altro lato nell'host USB-C
3. Blocco Kantifurto
4. USB-C femmina: per il collegamento all'adattatore di alimentazione PD USB-C (accanto all'HDMI), supporta max. 100 W. Ricarica PD3.0 con funzionalità Fast Role Swap. Supporta il rilevamento della corrente dinamica e la distribuzione dell'alimentazione. Nota: L'alimentazione da 4-18 W (4 W per modalità senza carico e 18 W per modalità a pieno carico) viene fornita in modo dinamico per supportare le funzioni del prodotto.
5. HDMI femmina: Supporta max 4k/30Hz, 6/8/10/12 bit di profondità di colore in uscita, formato pixel in uscita RGB4:4:4/YCbCr4:4:4/YCbCr4:2:2, HDCP 1.4
6. DisplayPort femmina: Supporta al massimo 4k/30Hz. Mac OS: Fino a 3 display simultaneamente in modalità SST che mostrano la stessa immagine o video con un massimo di 1080p@60Hz, Windows: Fino a 3 display speculari in modalità SST a 1080p@60Hz o fino a 3 display estesi in modalità MST
7. VGA femmina (1920x1200/60 Hz)

1. RJ45 10/100/1000 Ethernet
2. SD/Micro SD 3.0: Secure Digital v3.0 UHS-I (Ultra High Speed) SDR12 (12,5 Mbyte/s)/SDR25(25 Mbyte/s)/SDR50(50 Mbyte/s)/DDR50(50 Mbyte/s)/SDR104(104 Mbyte/s) con funzionamento simultaneo
3. 2 USB-A 2.0 femmina (accanto allo slot schede SD, ricarica downstream max. 500 mA e trasmissione dati max. 480 Mbps
4. 2 USB-A 3.0 femmina (accanto all'interruttore di accensione, trasmissione dati max. 5 Gbps, ricarica downstream 900 mA
5. USB-A 3.0 femmina con ricarica downstream max. 7,5 W (5 V/1,5 A), trasmissione dati 5 Gbps
6. USB-C femmina (accanto a USB-A, per il collegamento ai dispositivi Type-C), trasmissione dati max. 5 Gbps e ricarica downstream max. 1,5 A
7. Audio combinato ingresso/uscita 3,5 mm: supporta microfono e cuffie da 48 KHz e CTIA
8. Interruttore di accensione
9. Spia LED
10. Verde: Acceso
11. Off: Spento

SST Mode (Single Stream Transport)
	VGA HDMI DP
1 Port	1080P/60HzN	AN/A
	N/A4K/30HzN/A
	N/AN/A4K/30Hz
2 Ports	1080P/60Hz1	080P/60HzN/A
	1080P/60HzN	A4K/30Hz
	N/A4K/30Hz	4K/30Hz
3 Ports 1080p/60Hz	1080p/60Hz	1080p/60Hz
MST Mode (Multi-Stream Transport)
	VGA HDMI DP
1 Port	1080P/60HzN	AN/A
	N/A4K/30HzN/A
	N/AN/A4K/30Hz
2 Ports	1080P/60Hz1	1080P/60HzN/A
	1080P/60HzN	A1080P/60Hz
	N/A1080P/60Hz	1080P/60Hz
3 Ports	1080P/60Hz7	20p/60Hz7	20p/60Hz
	720p/60Hz7	20p/60Hz1	1080P/60Hz
	720p/60Hz1	80p/60Hz7	20p/60Hz

SPECIFICHE TECNICHE

Ingresso USB-C femmina	(per il collegamento all'host Type-C)
Uscita	1 USB-C femmina (dati)1 USB-C femmina (PD)3 USB 3.0 femmina2 USB 2.0 femmina1 HDMI femmina1 DisplayPort femmina1 VGA femmina1 RJ451 Micro SD1 SD/MMC1 jack audio combinato
Peso del prodotto 0,2473 kg
Dimensioni del prodotto 349,5 x 74 x 18 mm (13,76 x 2,91 x 0,71 pollici)
Peso della confezione 1,42 kg
Dimensioni della confezione 390 x 115 x 35 mm (15,35 x 4,53 x 1,38 pollici)
Temperatura di esercizio Da 0 a 45 °C
Umidità di esercizio Da 10% a 85% RH (senza condensazione)
Temperatura di stoccaggio Da -10 a 70 °C
Umidità di stoccaggio Da 5% a 90% RH (senza condensazione)
Garanzia 2 anni
Certificazioni FCC, CE, UKCA
Porta USB-C femmina Fino a 100 W
Sicurezza Blocco K
