CA66449 - Altri accessori per computer V7 - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo CA66449 V7 in formato PDF.
Scelga la sua lingua e fornisca la sua email: le invieremo una versione tradotta specificamente.
| Tipo di prodotto | Docking station / Hub USB-C |
| Marca | V7 |
| Modello | CA66449 (DOCKUCPT01-DE) |
| Dimensioni (prodotto) | 349,5 x 74 x 18 mm |
| Peso (prodotto) | 0,247 kg |
| Alimentazione | USB-C PD 3.0, fino a 100 W (ingresso e uscita) |
| Porte video | HDMI (4K/30Hz), DisplayPort (4K/30Hz), VGA (1920x1200/60Hz) |
| Porte USB | 3x USB-A 3.0 (5 Gbit/s), 2x USB-A 2.0 (480 Mbit/s), 1x USB-C (dati 5 Gbit/s), 1x USB-C PD |
| Connettività di rete | RJ45 10/100/1000 Ethernet |
| Lettore di schede | SD/Micro SD 3.0 UHS-I (fino a 104 MB/s) |
| Audio | Jack 3,5 mm combinato (microfono/cuffia, CTIA, 48 KHz) |
| Pulsante e indicatore | Pulsante di accensione, indicatore LED verde (acceso) / spento |
| Supporto multi-schermo | Fino a 3 schermi simultanei (MST) o mirroring (SST) |
| Risoluzione massima | 4K@30Hz su HDMI e DisplayPort, 1080p@60Hz su VGA |
| Sicurezza | Antifurto K-Lock, pulsante di accensione con indicatore |
| Temperatura di funzionamento | 0 a 45 °C |
| Temperatura di stoccaggio | -10 a 70 °C |
| Umidità di funzionamento | 10% a 85% UR (senza condensa) |
| Certificazioni | FCC, CE, UKCA |
| Garanzia | 2 anni |
| Manutenzione | Pulire con un panno morbido e asciutto. Scollegare prima della pulizia. |
Domande frequenti - CA66449 V7
Quali sistemi operativi sono compatibili con la docking station V7 CA66449?
La docking station è compatibile con Windows e Mac OS. Per Windows, la modalità MST (Multi-Stream Transport) consente display estesi; per Mac OS, la modalità SST (Single Stream Transport) viene utilizzata con un massimo di 3 schermi in mirroring.
Posso caricare il mio laptop tramite la porta USB-C della docking station?
Sì, la porta USB-C femmina dedicata (vicino alla porta HDMI) supporta una carica massima di 100 W con PD 3.0 e scambio rapido di ruoli. È necessaria un'alimentazione da 4 a 18 W per il funzionamento dell'hub.
Quanti schermi posso collegare contemporaneamente?
È possibile collegare fino a 3 schermi, a seconda della modalità. In modalità SST (Mac), gli schermi mostrano la stessa immagine fino a 1080p@60Hz. In modalità MST (Windows), puoi avere 3 schermi estesi o in mirroring con risoluzioni variabili (es: 1080p@60Hz, 720p, ecc.).
Qual è la risoluzione massima supportata su HDMI e DisplayPort?
Le porte HDMI e DisplayPort supportano una risoluzione massima di 4K@30Hz con profondità di colore 6/8/10/12 bit e formati RGB/YCbCr.
La porta Ethernet è Gigabit?
Sì, la porta RJ45 supporta velocità 10/100/1000 Mbps (Gigabit Ethernet).
Quali tipi di schede di memoria sono supportati?
La docking station dispone di un lettore di schede SD e Micro SD compatibile UHS-I (SDR12, SDR25, SDR50, DDR50, SDR104) con velocità fino a 104 MB/s.
La porta jack 3,5 mm supporta sia microfono che cuffie?
Sì, è una presa combinata (CTIA) che supporta microfono e cuffie con una frequenza di 48 KHz.
Come posso verificare che la docking station sia correttamente alimentata?
La docking station è dotata di un indicatore LED verde che si accende quando è alimentata. Assicurati di utilizzare il cavo USB-C in dotazione e di collegarlo a una porta USB-C del tuo computer che supporta l'Alt Mode DP1.2.
Cosa fare se i miei dispositivi USB non vengono riconosciuti?
Verifica che le impostazioni di risparmio energetico del tuo sistema operativo non disattivino la connettività USB. Assicurati anche di utilizzare gli ultimi driver del produttore del tuo PC (chipset, firmware, BIOS).
Dove posso trovare i driver o il supporto tecnico per questo prodotto?
I driver generalmente non sono necessari per le funzioni di base. Per assistenza, visita il sito www.v7world.com o contatta il servizio clienti.
Domande degli utenti su CA66449 V7
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Ancora nessuna domanda. Sii il primo a farne una.
Scarica le istruzioni per il tuo Altri accessori per computer in formato PDF gratuitamente! Trova il tuo manuale CA66449 - V7 e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. CA66449 del marchio V7.

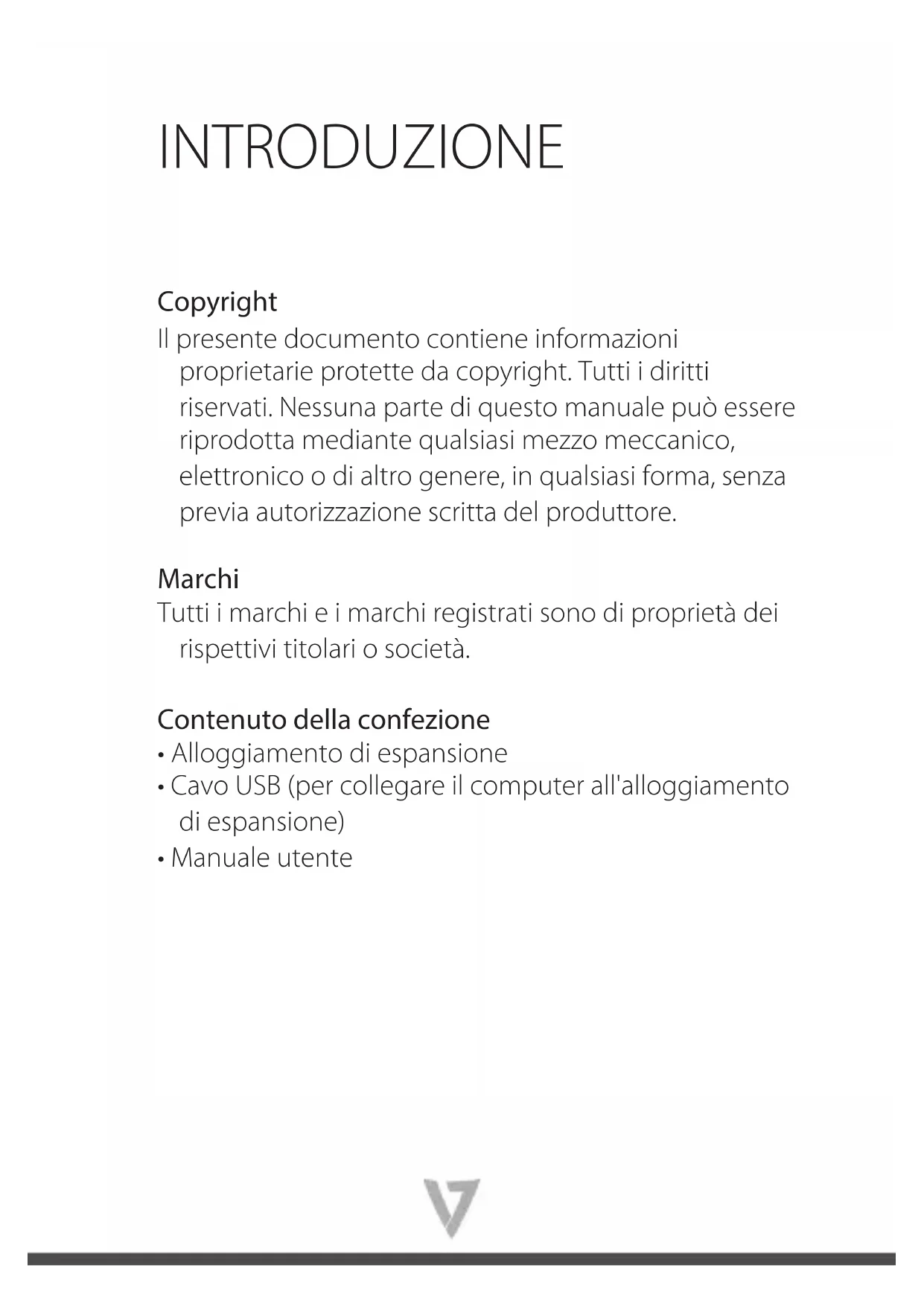

MANUALE UTENTE CA66449 V7
Il presente documento contiene informazioni proprietarie protette da copyright. Tutti i diritti riservati. Nessuna parte di questo manuale può essere riprodotta mediante qualsiasi mezzo meccanico, elettronico o di altro genere, in qualsiasi forma, senza previa autorizzazione scritta del produttore.
Marchi
Tutti i marchi e i marchi registrati sono di proprietà dei rispettivi titolari o società.
Contenuto della confezione
- Alloggiamento di espansione
- Cavo USB (per collegare il computer all'alloggiamento di espansione)
- Manuale utente
IMPORTANTE
- Verificare di aver collegato l'alloggiamento di espansione alla porta USB più veloce disponibile sul computer mediante il cavo USB fornito.
- Verificare che tutti i cavi e i dispositivi funzionino correttamente collegandoli direttamente al computer.
- Assicurarsi di utilizzare il software e i driver più recenti del produttore del computer, inclusi driver del chipset, aggiornamenti del firmware, Bios, ecc.
- Verificare che l'impostazione della modalità di risparmio energetico del sistema operativo non sia impostata in modo tale da disattivare la connettività USB. I dispositivi di ingresso USB potrebbero essere ignorati in modalità di stand-by e non sarà possibile riattivare il computer.
I problemi persistono?
Contattare il team del servizio clienti all'indirizzo www.v7world.com
PANORAMICA DEI PRODOTTI
- Cavo USB-C maschio a maschio. Inserire il lato ad angolo inferiore del prodotto e l'altro lato nell'host USB-C
- Blocco Kantifurto
- USB-C femmina: per il collegamento all'adattatore di alimentazione PD USB-C (accanto all'HDMI), supporta max. 100 W. Ricarica PD3.0 con funzionalità Fast Role Swap. Supporta il rilevamento della corrente dinamica e la distribuzione dell'alimentazione. Nota: L'alimentazione da 4-18 W (4 W per modalità senza carico e 18 W per modalità a pieno carico) viene fornita in modo dinamico per supportare le funzioni del prodotto.
- HDMI femmina: Supporta max 4k/30Hz, 6/8/10/12 bit di profondità di colore in uscita, formato pixel in uscita RGB4:4:4/YCbCr4:4:4/YCbCr4:2:2, HDCP 1.4
- DisplayPort femmina: Supporta al massimo 4k/30Hz. Mac OS: Fino a 3 display simultaneamente in modalità SST che mostrano la stessa immagine o video con un massimo di 1080p@60Hz, Windows: Fino a 3 display speculari in modalità SST a 1080p@60Hz o fino a 3 display estesi in modalità MST
- VGA femmina (1920x1200/60 Hz)
- RJ45 10/100/1000 Ethernet
- SD/Micro SD 3.0: Secure Digital v3.0 UHS-I (Ultra High Speed) SDR12 (12,5 Mbyte/s)/SDR25(25 Mbyte/s)/SDR50(50 Mbyte/s)/DDR50(50 Mbyte/s)/SDR104(104 Mbyte/s) con funzionamento simultaneo
- 2 USB-A 2.0 femmina (accanto allo slot schede SD, ricarica downstream max. 500 mA e trasmissione dati max. 480 Mbps
- 2 USB-A 3.0 femmina (accanto all'interruttore di accensione, trasmissione dati max. 5 Gbps, ricarica downstream 900 mA
- USB-A 3.0 femmina con ricarica downstream max. 7,5 W (5 V/1,5 A), trasmissione dati 5 Gbps
- USB-C femmina (accanto a USB-A, per il collegamento ai dispositivi Type-C), trasmissione dati max. 5 Gbps e ricarica downstream max. 1,5 A
- Audio combinato ingresso/uscita 3,5 mm: supporta microfono e cuffie da 48 KHz e CTIA
- Interruttore di accensione
- Spia LED
- Verde: Acceso
- Off: Spento
| SST Mode (Single Stream Transport) | |||
| VGA HDMI DP | |||
| 1 Port | 1080P/60HzN | AN/A | |
| N/A4K/30HzN/A | |||
| N/AN/A4K/30Hz | |||
| 2 Ports | 1080P/60Hz1 | 080P/60HzN/A | |
| 1080P/60HzN | A4K/30Hz | ||
| N/A4K/30Hz4K/30Hz | |||
| 3 Ports 1080p/60Hz1080p/60Hz1080p/60Hz | |||
| MST Mode (Multi-Stream Transport) | |||
| VGA HDMI DP | |||
| 1 Port | 1080P/60HzN | AN/A | |
| N/A4K/30HzN/A | |||
| N/AN/A4K/30Hz | |||
| 2 Ports | 1080P/60Hz1 | 1080P/60HzN/A | |
| 1080P/60HzN | A1080P/60Hz | ||
| N/A1080P/60Hz | 1080P/60Hz | ||
| 3 Ports | 1080P/60Hz7 | 20p/60Hz7 | 20p/60Hz |
| 720p/60Hz7 | 20p/60Hz1 | 1080P/60Hz | |
| 720p/60Hz1 | 80p/60Hz7 | 20p/60Hz | |
SPECIFICHE TECNICHE
| Ingresso USB-C femmina | (per il collegamento all'host Type-C) |
| Uscita | 1 USB-C femmina (dati)1 USB-C femmina (PD)3 USB 3.0 femmina2 USB 2.0 femmina1 HDMI femmina1 DisplayPort femmina1 VGA femmina1 RJ451 Micro SD1 SD/MMC1 jack audio combinato |
| Peso del prodotto 0,2473 kg | |
| Dimensioni del prodotto 349,5 x 74 x 18 mm (13,76 x 2,91 x 0,71 pollici) | |
| Peso della confezione 1,42 kg | |
| Dimensioni della confezione 390 x 115 x 35 mm (15,35 x 4,53 x 1,38 pollici) | |
| Temperatura di esercizio Da 0 a 45 °C | |
| Umidità di esercizio Da 10% a 85% RH (senza condensazione) | |
| Temperatura di stoccaggio Da -10 a 70 °C | |
| Umidità di stoccaggio Da 5% a 90% RH (senza condensazione) | |
| Garanzia 2 anni | |
| Certificazioni FCC, CE, UKCA | |
| Porta USB-C femmina Fino a 100 W | |
| Sicurezza Blocco K | |
