MODE D'EMPLOI CBK-3610XS SONY

Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour future référence.

Pour les clients au Canada

CAN ICES-3 (A)/NMB-3(A)

Pour les clients en Europe

Ce produit est prévu pour être utilisé dans les environnements électromagnétiques suivants : E2 (commercial et industrie légère), E3 (urbain extérieur) et E4 (environnement EMC contrôlé, ex. studio de télévision).

AVERTISSEMENT

L'utilisation de cet appareil dans un environnement domestique risque de provoquer des interférences radio.

Pour les clients en Europe

Ne pas utiliser cet appareil dans une zone résidentielle.

Pour les clients au Canada

GARANTIE LIMITÉE DE SONY - Rendez-vous sur http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty pour obtenir les informations importantes et l'ensemble des termes et conditions de la garantie limitée de Sony applicable à ce produit.

Précautions d'utilisation Caractéristiques

• La MPC-3610 doit être mise à jour avec la version V3.00 ou ultérieure du logiciel pour utiliser cet appareil. Avec les versions V1.xx/V2.xx, les données de capture du bloc d'imageur peuvent être corrompues et une erreur « E91-678 » peut être affichée, indiquant que l'appareil ne fonctionne pas correctement. Déconnectez l'appareil et remettez la caméra dans son état normal avant la mise à jour.
• Le premier démarrage après le remplacement du bloc d'imageur peut durer plus longtemps que d'habitude. Ne mettez pas l'appareil hors tension avant la fin du démarrage.
• La longueur de rallonge maximale devant être utilisée est d'environ 5,5 m (18 pi). Un bon fonctionnement et de bonnes performances ne sont pas garantis si la rallonge excède la longueur maximale.
• Si l'appareil est soudainement déplacé d'un endroit froid à un endroit chaud, ou si la température ambiante augmente brusquement, de l'humidité peut se former sur la surface externe de l'appareil et/ou à l'intérieur de l'appareil. Ce phénomène est connu sous le nom de condensation. Si de la condensation se produit, mettez l'appareil hors tension et patientez le temps que la condensation disparaisse avant d'utiliser l'appareil. L'utilisation de l'appareil avec de la condensation pourrait endommager l'appareil.
• La durée de vie du condensateur électrolytique est de 5 ans environ, sous des températures de fonctionnement normales et pour un usage normal (8 heures par jour, 25 jours par mois). Si l'utilisation dépasse la fréquence d'utilisation normale, la durée de vie peut être réduite en conséquence.

Le CBK-3610XS est un kit de rallonge d'imageur qui peut être raccordé à une MPC-3610 (option). La rallonge peut être utilisée dans diverses situations de prise de vue sans dégrader la performance de l'imageur.

• Rallonge allant jusqu'à 5,5 m (18 pi) Le CBK-3610XS se fixe entre la MPC-3610 et le bloc d'imageur pour rallonger le bloc d'environ 2,7 m (9,8 pi) ou 5,5 m (18 pi).
• Prise en charge du raccordement à des moniteurs et à d'autres périphériques externes

En plus du signal d'imageur, il transmet un signal de moniteur pour raccordement avec un moniteur externe raccordé au bloc d'imageur, et transmet une alimentation de 24 V qui peut être utilisée pour alimenter un servo d'objectif.

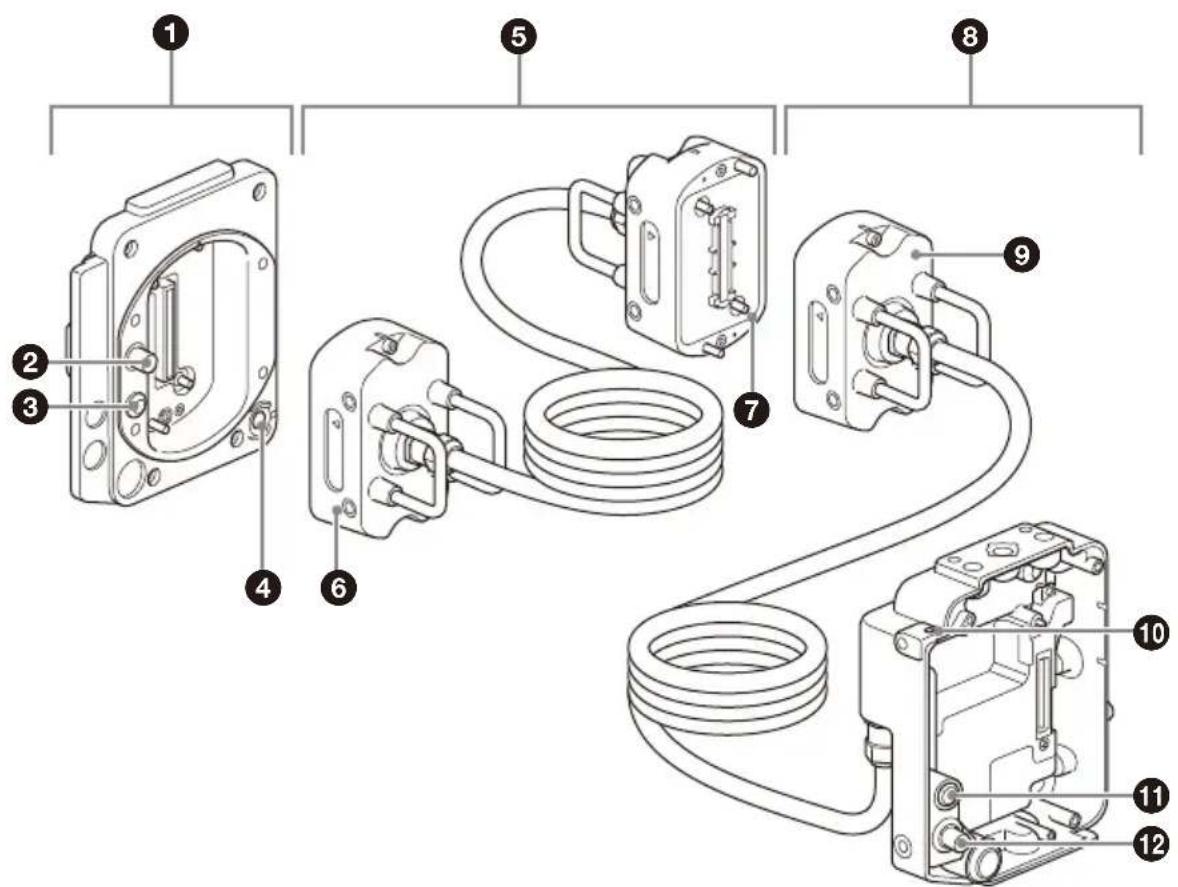

Nomenclature et fonction des pièces

① Adaptateur de boîtier de caméra

L'adaptateur se fixe au boîtier de caméra pour rallonger le bloc d'imageur.

②Connecteur MONITOR IN (type BNC)

Le connecteur entre le signal du moniteur transmis vers l'adaptateur de bloc d'imageur.

③Connecteur 24 V IN (Fischer 3 broches)

Le connecteur d'entrée d'alimentation CC fournit l'alimentation externe de l'adaptateur de bloc d'imageur.

Fait basculer la fonction assignée entre on/off (activée/désactivée) ou active la fonction à chaque pression.

Pour plus de détails sur l'attribution de fonction, consultez le Mode d'emploi du MPC-3610.

Remarque

Vous pouvez également utiliser le bouton ASSIGN3 sur le bloc d'imageur lorsqu'il est rallongé. Cependant, le voyant ASSIGN3 ne s'allume pas.

⑤ Câble de rallonge

Câble de rallonge pour étendre le bloc d'imageur jusqu'à 5,5 m (18pi).

6 Récepteur

L'adaptateur de récepteur se raccorde à l'adaptateur de boîtier de caméra.

⑦Répétiteur

Le répétiteur se raccorde au récepteur de l'adaptateur de bloc d'imageur.

⑧ Adaptateur de bloc d'imageur

L'adaptateur (avec câble de rallonge) se raccorde au bloc d'imageur retiré de la caméra.

9 Récepteur

L'adaptateur de récepteur se raccorde à l'adaptateur de boîtier de caméra ou à un répétiteur de câble de rallonge.

⑩Orifice de fixation de crochet pour mètre à ruban

Orifice servant à fixer un crochet pour mètre à ruban.

Vous pouvez retirer le crochet de mètre à ruban de la caméra et le fixer ici.

11 Connecteur 24 V OUT (Fischer 3 broches)

Connecteur de sortie d'alimentation externe. Il délivre l'alimentation raccordée au connecteur 24 V IN de l'adaptateur de boîtier de caméra. Il peut être raccordé en tant qu'alimentation externe pour un moniteur ou un servo d'objectif. Il peut également être utilisé pour entrer un signal REC Trigger.

Remarque

Pour plus de détails sur les spécifications du connecteur Fischer 3 broches, consultez le Mode d'emploi du MPC-3610.

⑫Connecteur MONITOR OUT (type BNC)

Connecteur de sortie du signal du moniteur. Il délivre le signal vidéo raccordé au connecteur MONITOR IN de l'adaptateur de boîtier de caméra.

Remarque

Pour plus de détails sur les trous de fixation d'accessoires, consultez le dessin des dimensions externes au verso de ce document.

Fixation à la caméra

Remarques

- La caméra doit être mise à jour avec la version V3.00 ou ultérieure du logiciel pour utiliser cet appareil. Déconnectez l'appareil et remettez la caméra dans son état normal avant la mise à jour.

- Éteignez la caméra et attendez 30 minutes ou plus afin qu'elle refroidisse suffisamment avant de fixer/retirer l'appareil.

Effectuez l'opération rapidement dans un endroit sans poussière afin d'éviter toute pénétration de poussière et autre matière dans la caméra et les adaptateurs.

- Prenez garde à ne pas endommager les connecteurs et les pièces.

- Une erreur de transfert de données risque de se produire si de la poussière ou une autre matière s'est déposée sur les connecteurs de l'adaptateur. Si cela se produit, nettoyez le connecteur avec un coton-tige ou un outil similaire.

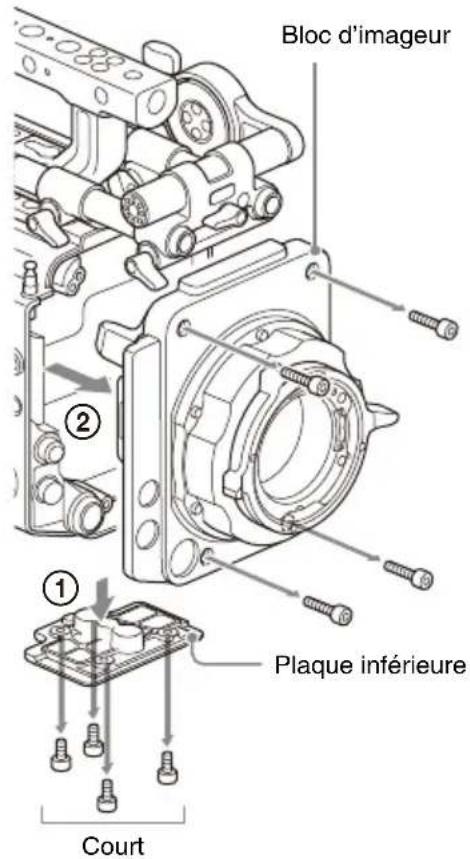

1 Retirez les quatre vis hexagonales sur la partie inférieure et retirez la plaque inférieure (①), puis retirez les quatre vis hexagonales sur la partie avant et retirez le bloc d'imageur du boîtier de la caméra (②).

Bloc d'imageur ① Plaque inférieure Court

Remarque

Orientez le côté de l'objectif vers le bas lorsque vous placez le bloc d'imageur retiré sur une surface plane. Si le dissipateur thermique est placé vers le bas, le tirage mécanique (longueur focale de collerette) peut être compromis.

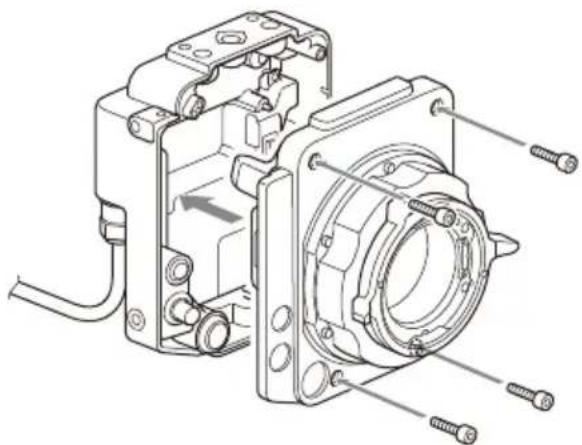

2 Fixez le bloc d'imageur, retiré à l'étape 1, à l'adaptateur de bloc d'imageur.

Alignez et fixez les quatre vis hexagonales fournies, et serrez-les à l'aide d'une clé hexagonale (couple de serrage de 1,4 N m).

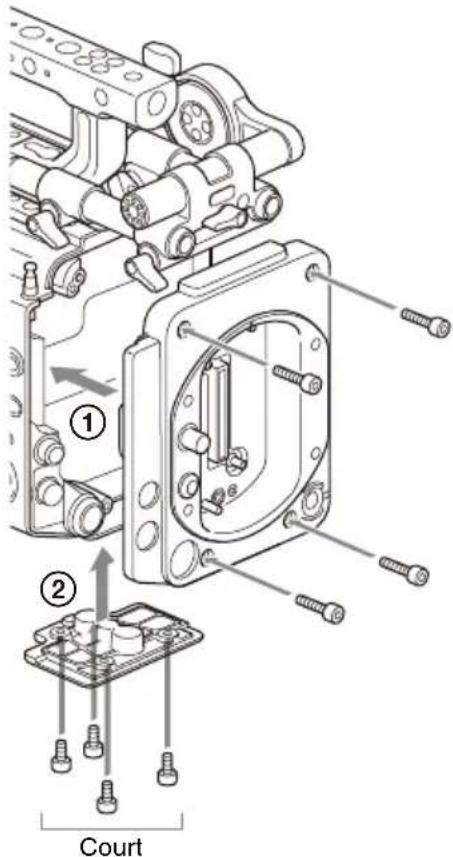

3 Fixez l'adaptateur de boîtier de caméra (①), puis fixez la plaque inférieure (②). Alignez-les et attachez-les à l'aide des huit vis hexagonales, retirées à l'étape 1, et serrez-les à l'aide d'une clé hexagonale (couple de serrage de 1,4 N m).

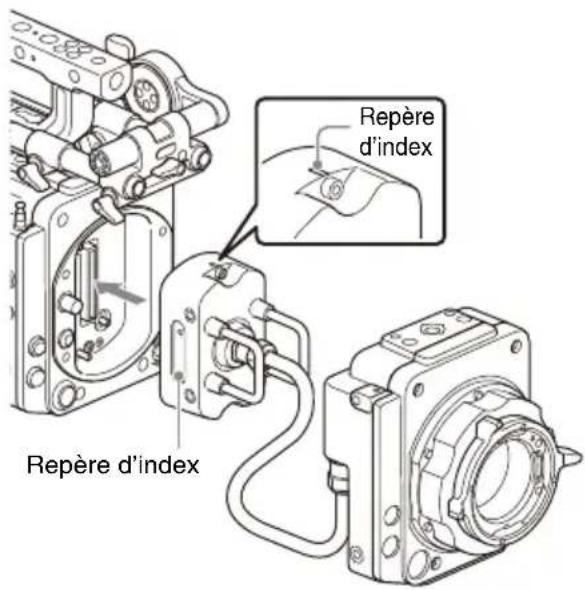

4 Fixez le récepteur de l'adaptateur de bloc d'imageur à l'adaptateur de boîtier de caméra.

Alignez-le avec les repères d'index en haut et sur les côtés du récepteur, et fixez-le à l'aide des deux vis hexagonales, puis serrez-le à l'aide d'une clé hexagonale (couple de serrage de 1,4 N m).

Repère d'index Repère d'index

Fixation du câble de rallonge

Fixez le récepteur de l'adaptateur de bloc d'imageur au répétiteur de câble de rallonge (①), et fixez le récepteur de câble de rallonge à l'adaptateur de boîtier de caméra (②) (serrage de couple 1,4 N m).

Lors de la fixation du récepteur, alignez les repères d'index en haut et sur les côtés du récepteur.

Retrait de la caméra

1 Retirez le récepteur de l'adaptateur de boîtier de caméra.
2 Retirez l'adaptateur de boîtier de caméra du boîtier de caméra.
3 Retirez le bloc d'imageur de l'adaptateur de bloc d'imageur.

Remarque

Orientez le côté de l'objectif vers le bas lorsque vous placez le bloc d'imageur retiré sur une surface plane. Si le dissipateur thermique est placé vers le bas, le tirage mécanique (longueur focale de collerette) peut être compromis.

4 Fixez le bloc d'imageur, retiré à l'étape 3, au boîtier de caméra (couple de serrage de 1,4 N m).

Inspection et maintenance

Inspection avant la prise de vue

Inspectez l'appareil avant la prise de vue pour vous assurer que le système fonctionne normalement.

Nettoyage

À l'aide d'un chiffon doux et sec, essuyez la saleté sur l'extérieur et toute poudre métallique créée par une fixation/un retrait. Dans les cas extrêmes, utilisez un chiffon humidifié avec un peu de détergent neutre, puis essuyez. N'utilisez pas de produits organiques tels que de l'alcool ou des solvants qui peuvent provoquer une décoloration ou d'autres dommages de la finition de l'appareil. Ne nettoyez pas l'appareil avec un souffleur d'air. De la poussière et d'autres particules en suspension dans l'air peuvent pénétrer à l'intérieur de l'appareil et provoquer un dysfonctionnement. De plus, évitez de nettoyer l'appareil avec un équipement à haute pression, tel qu'un aspirateur à air comprimé, car cela pourrait endommager les composants optiques.

Remarques relatives aux raccordements du périphérique

• Un récepteur audio sans fil Sony ne peut pas être utilisé pour raccorder le CBK-3610XS.
• Pour les objectifs à monture E, reportez-vous aux objectifs recommandés décrits dans le Mode d'emploi de la MPC-3610. Cependant, il n'y a pas de garantie de fonctionnement avec les objectifs recommandés.

Spécifications

Généralités

Consommation électrique Environ 2,4 W (avec une rallonge de 2,7 m) Environ 3,9 W (avec une rallonge de 5,5 m)

Température de fonctionnement 0 °C à 40 °C (32 °F à 104 °F)

Température de stockage -20 ^ à +60 ^ ( -4 ^ à +140 ^ )

Dimensions externes Consultez le verso de ce document.

Poids CBK-3610XS Environ 2,9 kg (6 lb 6,3 oz) (sans les accessoires fournis) Bloc d'imageur PL : Environ 1,9 kg (4 lb 3,0 oz) E : Environ 1,4 kg (3 lb 1,4 oz)

Connecteurs d'entrée/de sortie

Connecteur 24 V IN (Fischer 3 broches) (1)

Connecteur 24 V OUT (Fischer 3 broches) (1)

Connecteur MONITOR IN (type BNC) (1)

Connecteur MONITOR OUT (type BNC) (1)

Accessoires fournis

Vis de fixation du bloc d'imageur (7-683-423-04) (4)

Mode d'emploi (1)

Garantie (1)

La conception et les spécifications sont susceptibles d'être modifiées sans préavis.

Remarques

• Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.
• Sony n'assumera pas de responsabilité pour les réclamations, quelle qu'elles soient, effectuées par les utilisateurs de cet appareil ou par des tierces parties.
• Sony n'assumera pas de responsabilité pour la cessation ou l'interruption de tout service lié à cet appareil, résultant de quelque circonstance que ce soit.
