MANUALE UTENTE CBK-3610XS SONY

Leggere attentamente questo manuale prima di utilizzare l'unità, e conservarlo per riferimenti futuri.

Per i clienti in Europa

Questo prodotto è destinato all'uso nei seguenti ambienti elettromagnetici: E2 (commerciali e industriali leggeri), E3 (esterni urbani) e E4 (ambienti EMC controllati, ad esempio studi televisivi).

AVVERTENZA

L'utilizzo di questo apparecchio in un ambiente residenziale potrebbe causare interferenze radio.

Per i clienti in Europa

L'apparecchio non deve essere utilizzato in aree residenziali.

Precauzioni per l'uso Caratteristiche

• Per poter utilizzare questo dispositivo, il software della videocamera MPC-3610 deve essere aggiornato alla versione V3.00 o successiva. Con le versioni V1.xx/V2.xx, si potrebbe verificare il danneggiamento dei dati acquisiti dal blocco imager. In tal caso viene visualizzato l'errore "E91-678" per indicare che il dispositivo non sta funzionando correttamente.
  Scollegare l'unità e rimontare la videocamera nel suo stato normale prima di eseguire l'aggiornamento.
• Il primo avvio dopo la sostituzione del blocco imager può richiedere un tempo superiore al normale. Non spegnere l'unità fino al completamento delle procedure di avvio.
• La lunghezza massima di estensione utilizzabile è di circa 5,5 m. Non è possibile garantire funzionamento e risultati ottimali se l'estensione è superiore alla lunghezza massima specificata.
• Qualora l'unità venga spostata rapidamente da un ambiente freddo a uno caldo, oppure se la temperatura ambiente dovesse aumentare improvvisamente, è possibile che si formi umidità sulle superfici esterne dell'unità e/o al suo interno. Questo fenomeno è denominato condensazione. In tal caso, spegnere l'unità ed attendere la scomparsa della condensazione prima di riavviarla. L'utilizzo dell'unità mentre è presente condensazione può causare danni all'unità stessa.
• La vita utile prevista del condensatore elettrolitico è di circa 5 anni a temperature normali e in condizioni di utilizzo normale (8 ore al giorno per 25 giorni al mese). Se le condizioni di utilizzo eccedono i valori normali sopra indicati, la vita prevista si ridurrà proporzionalmente.

Il modello CBK-3610XS è un kit di estensione per imager per il montaggio su una videocamera MPC-3610 (opzionale).

L'estensione può essere utilizzata in numerose situazioni di ripresa senza causare alcun degrado nelle prestazioni dell'imager.

• Estensione fino a 5,5 m

Collegando il kit CBK-3610XS alla videocamera MPC-3610 e al blocco imager, è possibile separare il blocco imager dal corpo della videocamera di una distanza di 2,7 m o 5,5 m.

- Supporta la connessione a monitor ed altri dispositivi esterni

Oltre al segnale dell'imager, il dispositivo trasmette anche un segnale monitor per la connessione a un monitor esterno connesso al blocco imager e una tensione di alimentazione a 24 V utilizzabile per l'alimentazione di servocomandi per ottiche.

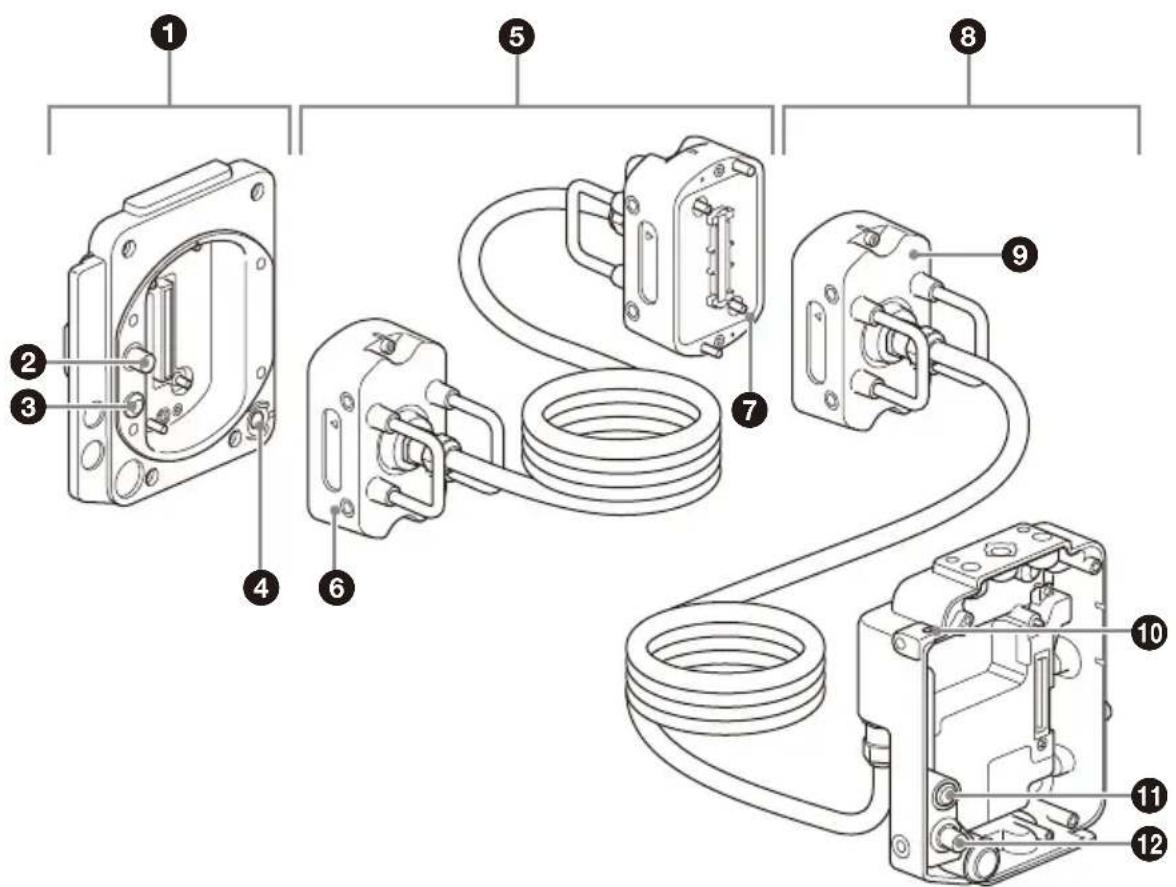

Ubicazione e funzione delle parti

① Adattatore per il corpo della videocamera

L'adattatore viene montato sul corpo della videocamera per consentire la separazione del blocco imager.

②Connettore MONITOR IN (tipo BNC)

Connettore di ingresso del segnale monitor trasmesso all'adattatore del blocco imager.

③Connettore 24 V IN (Fischer 3 pin)

Connettore di ingresso dell'alimentazione c.c. che fornisce alimentazione esterna all'adattatore del blocco imager.

④Pulsante programmabile ASSIGN 3

Ogni pressione del pulsante attiva o disattiva oppure abilita la funzione programmata.

Per informazioni dettagliate sull'assegnazione delle funzioni, fare riferimento alle Istruzioni per l'uso della videocamera MPC-3610.

Nota

È possibile utilizzare il pulsante ASSIGN3 sul blocco imager anche quando è separato. Tuttavia, l'indicatore ASSIGN3 non si illumina.

⑤Cavo di estensione

Cavo di estensione per separare il blocco imager di una distanza fino a 5,5 m.

⑥Ricevitore

Adattatore ricevitore che viene montato sull'adattatore per il corpo della videocamera.

⑦Ripetitore

Ripetitore che viene collegato al ricevitore dell'adattatore del blocco imager.

⑧Adattatore del blocco imager

Adattatore (con cavo di estensione) che viene montato sul blocco imager rimosso dalla videocamera.

⑨ Ricevitore

Adattatore ricevitore che viene collegato all'adattatore per il corpo della videocamera o al ripetitore del cavo di estensione.

⑩Foro per aggancio di metro a nastro

Foro che consente l'aggancio di un metro a nastro per la misura della distanza.

È possibile rimuovere l'aggancio del metro a nastro dalla videocamera e fissarlo qui.

⑪ Connettore 24 V OUT (Fischer 3 pin)

Connettore di uscita per alimentazione esterna. Fornisce in uscita la tensione di alimentazione connessa al connettore 24 V IN dell'adattatore per il corpo della videocamera.

Può essere utilizzato per l'alimentazione esterna di un monitor o del servocomando di un obiettivo. Può essere utilizzato per immettere un segnale di REC Trigger.

Nota

Per informazioni dettagliate sulle specifiche tecniche dei connettori Fischer a 3 pin fare riferimento alle Istruzioni per l'uso della videocamera MPC-3610.

⑫Connettore MONITOR OUT (tipo BNC)

Connettore di uscita del segnale monitor. Emette in uscita il segnale video fornito al connettore MONITOR IN dell'adattatore per il corpo della videocamera.

Nota

Per informazioni dettagliate sui fori di montaggio per accessori, fare riferimento allo schema delle dimensioni esterne alla fine di questo documento.

Montaggio sulla videocamera

Note

- Per poter utilizzare questo dispositivo, il software della videocamera deve essere aggiornato alla versione V3.00 o successiva.

Scollegare l'unità e rimontare la videocamera nel suo stato normale prima di eseguire l'aggiornamento.

- Spegnere la videocamera ed attenderne il raffreddamento per almeno 30 minuti in modo da consentire il montaggio o lo smontaggio del dispositivo.

Eseguire l'operazione velocemente in un ambiente privo di polvere per prevenire l'ingresso di polvere o sporco nella videocamera e adattatori.

- Prestare attenzione a non danneggiare connettori o componenti.

- La presenza di sporco o polvere sui connettori dell'adattatore potrebbe dare luogo a errori nel trasferimento dei dati. In tal caso, pulire il connettore utilizzando un batuffolo di cotone o simile.

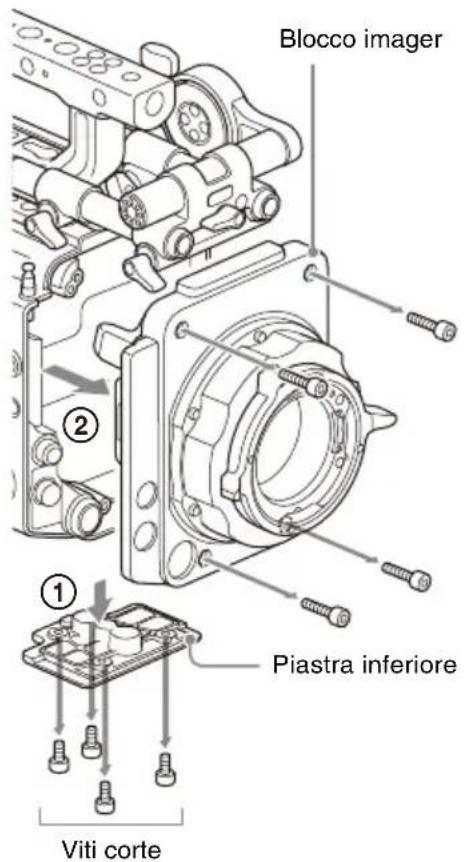

1 Rimuovere le quattro viti a esagono incassato sul lato inferiore dell'adattatore e rimuovere la piastra inferiore (①). Rimuovere quindi le quattro viti a esagono incassato sul lato anteriore e rimuovere il blocco imager dal corpo della videocamera (②).

Blocco imager ② ① Piastra inferiore Viti corte

Nota

Appoggiare sempre il blocco imager rimosso su una superficie piana con il lato dell'obiettivo rivolto verso il basso. Se il lato del dissipatore di calore rimane rivolto verso il basso, si potrebbero verificare problemi relativi alla distanza focale di flangia.

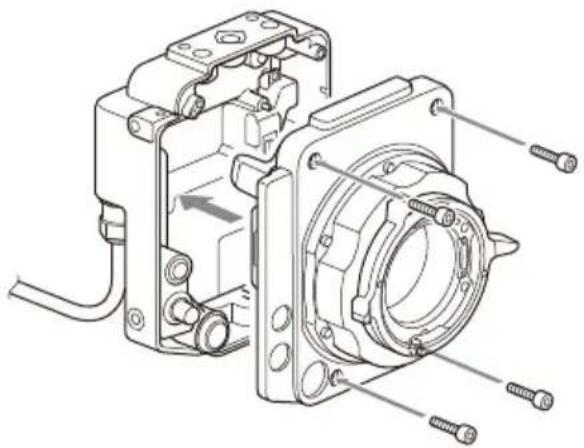

2 Montare il blocco imager rimosso al passo 1 sull'adattatore del blocco imager.

Allineare e fissare con le quattro viti a esagono incassato e stringere con una chiave a brugola, applicando una coppia di serraggio di 1,4 N·m.

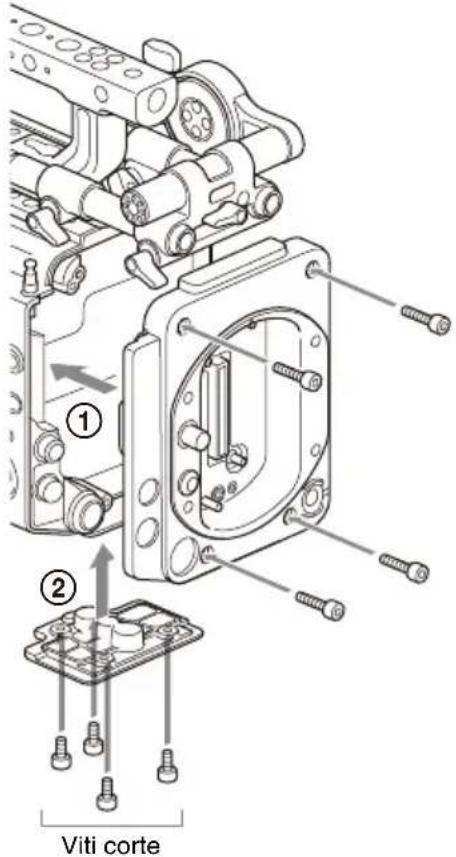

3 Montare l'adattatore per il corpo della videocamera (①) e quindi montare la piastra inferiore (②).

Allineare e fissare con le otto viti a esagono incassato precedentemente rimosse al punto 1 e stringere con una chiave a brugola, applicando una coppia di serraggio di 1,4 N·m.

Viti corte

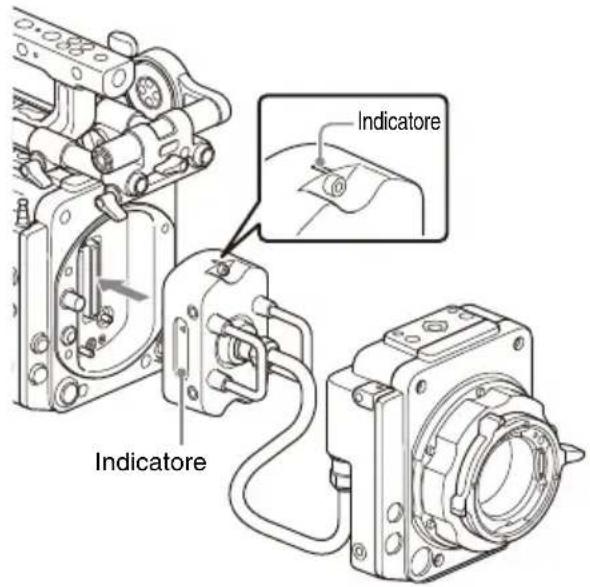

4 Montare il ricevitore dell'adattatore del blocco imager all'adattatore per il corpo della videocamera.

Allineare gli appositi indicatori presenti sui lati superiore, destro e sinistro del ricevitore e fissare con le due viti a esagono incassato, quindi serrare con una chiave a brugola applicando una coppia di serraggio di 1,4 N·m.

Indicatore Indicatore

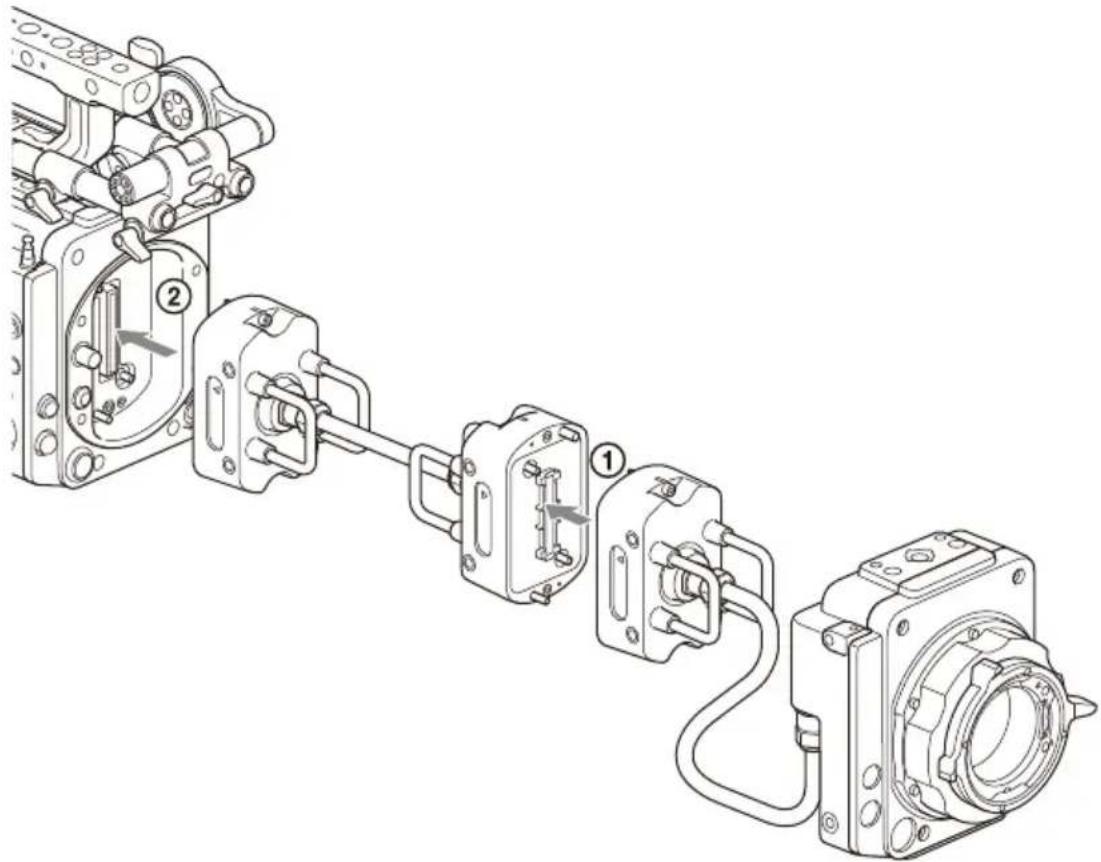

Collegamento del cavo di estensione

Collegare il ricevitore dell'adattatore del blocco imager al ripetitore del cavo di estensione (①) quindi collegare il ricevitore del cavo di estensione all'adattatore per il corpo della videocamera (②) (applicare una coppia di serraggio di 1,4 N·m).

Per il montaggio del ricevitore, allineare gli indicatori sui lati superiore, destro e sinistro del ricevitore.

Rimozione dalla videocamera

1 Rimuovere il ricevitore dall'adattatore per il corpo della videocamera.
2 Rimuovere l'adattatore per il corpo della videocamera dal corpo della videocamera.
3 Rimuovere il blocco imager dall'adattatore del blocco imager.

Nota

Appoggiare sempre il blocco imager rimosso su una superficie piana con il lato dell'obiettivo rivolto verso il basso. Se il lato del dissipatore di calore rimane rivolto verso il basso, si potrebbero verificare problemi relativi alla distanza focale di flangia.

4 Montare sul corpo della videocamera il blocco imager rimosso al punto 3 (coppia di serraggio 1,4 N·m).

Controllo e manutenzione

Controllo prima della ripresa

Controllare sempre l'apparecchio prima della ripresa per assicurarsi che il sistema funzioni normalmente.

Pulizia

Rimuovere con un panno morbido e asciutto lo sporco ed l'eventuale polvere metallica generata dal montaggio e dalla rimozione. In casi estremi, usare un panno inumidito con alcune gocce di detergente neutro, quindi asciugare. Per evitare di scolorire o danneggiare la finitura superficiale dell'unità, non utilizzare mai solventi organici, ad esempio alcool o diluenti. Non pulire l'unità con getti d'aria. Questo potrebbe causare l'ingresso nell'unità di polveri ed altre particelle sospese nell'aria, causando malfunzionamenti. Per evitare di danneggiare i componenti ottici, non utilizzare aria compressa per la pulizia, come ad esempio bombolette antipolvere.

Note sul collegamento di dispositivi

• Non è possibile utilizzare un ricevitore audio wireless Sony per il collegamento del CBK-3610XS.
• Per gli obiettivi con attacco E, fare riferimento all'elenco degli obiettivi raccomandati indicato nelle Istruzioni per l'uso della telecamera MPC-3610. Ciononostante, il corretto funzionamento non può essere garantito, anche con gli obiettivi raccomandati.

Specifiche

Generalità

Potenza assorbita Circa 2,4 W (con estensione da 2,7 m) Circa 3,9 W (con estensione da 5,5 m)

Temperatura di funzionamento Da 0 °C a 40 °C

Temperatura di conservazione Da -20 °C a +60 °C

Dimensioni esterne Fare riferimento al retro di questo documento.

Peso CBK-3610XS Circa 2,9 kg (escluso accessor) Blocco imager PL: Circa 1,9 kg E: Circa 1,4 kg

Connettori di ingresso/uscita

Connettore 24 V IN (Fischer 3 pin) (1) Connettore 24 V OUT (Fischer 3 pin) (1) Connettore MONITOR IN (tipo BNC) (1) Connettore MONITOR OUT (tipo BNC) (1)

Accessori forniti in dotazione

Viti di fissaggio del blocco imager (7-683-423-04) (4)

Istruzioni per l'uso (1) Garanzia (1)

Le caratteristiche di progettazione e di natura tecnica sono soggette a modifiche senza preavviso.

Note

• Verificare sempre che l'apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI PROFITTI ATTUALI O PREVISTI DOVUTA A GUASTI DI QUESTO APPARECCHIO, SIA DURANTE IL PERIODO DI VALIDITÀ DELLA GARANZIA SIA DOPO LA SCADENZA DELLA GARANZIA, O PER QUALUNQUE ALTRA RAGIONE.
• SONY NON SARÀ RESPONSABILE PER RICHIESTE O RICORSI DI NESSUN TIPO PRESENTATI DA UTENTI DI QUESTO APPARATO O DA TERZI.
• SONY NON SARÀ RESPONSABILE PER LA CANCELLAZIONE O LA MANCATA CONTINUAZIONE PER QUALSIASI CAUSA O CIRCOSTANZA DI SERVIZI CORRELATI A QUESTO APPARATO.
