BEDIENUNGSANLEITUNG CBK-3610XS SONY
Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.
Für Kunden in Europa
Für die folgenden elektromagnetischen Umgebungen: E2 (kommerzieller und in beschränktem Maße industrieller Bereich), E3 (Stadtbereich im Freien) und E4 (kontrollierter EMV-Bereich, z.B. Fernsehstudio).
WARNUNG
Der Betrieb dieses Geräts in Wohnbereichen kann Funkstörungen verursachen.
Für Kunden in Europa
Dieser Apparat darf nicht im Wohnbereich verwendet werden.
Vorsichtsmaßnahmen bei der Verwendung
- Die MPC-3610 muss zur Verwendung dieses Geräts auf die Softwareversion V3.00 oder höher aktualisiert werden. Mit V1.xx/V2.xx können die Erfassungsdaten des Imager-Blocks beschädigt werden, und es wird ggf. ein Fehler „E91-678“ angezeigt, der angibt, dass das Gerät nicht ordnungsgemäß funktioniert.
Trennen Sie das Gerät vom der Kamera und setzen Sie die Kamera vor dem Update wieder ordnungsgemäß zusammen.
• Die Startdauer kann sich beim ersten Start nach dem Austausch des Imager-Blocks verlängern. Schalten Sie das Gerät nicht aus, bis der Start abgeschlossen ist. - Die maximal mögliche Verlängerung beträgt ca. 5,5 m. Betrieb und Leistung werden bei Überschreiten der Maximallänge nicht garantiert.
- Wenn das Gerät aus einer kalten Umgebung in einen warmen Raum gebracht wird oder die Umgebungstemperatur schnell ansteigt, kann sich auf der Oberfläche des Geräts bzw. im Inneren des Geräts Feuchtigkeit ansammeln (Kondensation). Schalten Sie in diesem Fall das Gerät aus, und warten Sie, bis die Kondensation verdunstet ist, ehe Sie das Gerät verwenden. Die Verwendung des Gerätes bei gebildetem Kondenswasser kann zu Beschädigungen führen.
• Die Lebensdauer des Elektrolytkondensators beträgt bei normalen Betriebstemperaturen und normaler Verwendung etwa 5 Jahre (8 Stunden pro Tag; 25 Tage pro Monat). Falls die Nutzung die normale Nutzungshäufigkeit überschreitet, ist die Lebensdauer ggf. entsprechend geringer.
Leistungsmerkmale
Das CBK-3610XS ist ein Imager-Verlängerungssatz, der an eine MPC-3610 (Option) angeschlossen werden kann. Die Verlängerung kann in verschiedenen Aufnahmesituationen verwendet werden, wobei die Leistung des Imagers nicht eingeschränkt wird.
- Verlängerung von bis zu 5,5 m Das CBK-3610XS wird zwischen MPC-3610 und dem Imager-Block angebracht, wodurch dieser um ca. 2,7 m oder 5,5 m verlängert wird.
- Unterstützt Verbindung zum Monitor und anderen externen Geräten Zusätzlich zum Imager-Signal werden ein Monitorsignal zum Anschluss eines externen Monitors an den Imager-Block sowie eine Stromversorgung mit 24 V zum Betreiben eines Objektivservos weitergeleitet.

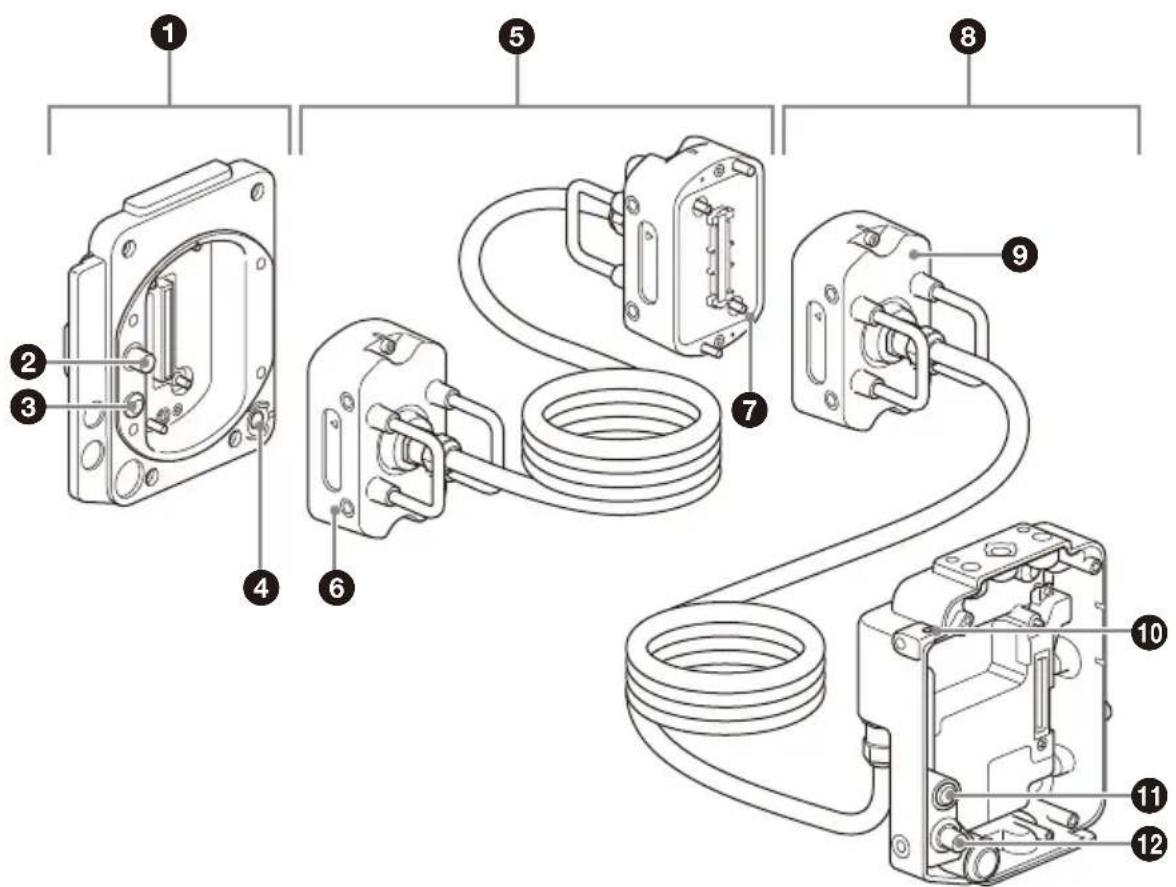

Position und Funktion der Teile

①Kameragehäuseadapter
Adapter zum Anbringen am Kameragehäuse und zum Verlängern des Imager-Blocks.
②Anschluss MONITOR IN (Typ BNC)
Anschluss zur Eingabe des weitergeleiteten Monitorsignals in den Imager-Block-Adapter.
③Anschluss 24 V IN (Fischer 3-polig)
Eingang für externe Gleichspannungsversorgung des Imager-Block-Adapters.
④Taste ASSIGN 3 (frei belegbare Funktionstaste)
Wechselt die zugewiesene Funktion zwischen Ein/Aus (Aktivieren/Deaktivieren) oder aktiviert die Funktion durch jeden Druck.
Einzelheiten zur Funktionszuweisung siehe Bedienungsanleitung zur MPC-3610.
Hinweis
Sie können auch die Taste ASSIGN3 am Imager-Block verwenden, wenn dieser verlängert wurde. Die Leuchte ASSIGN3 leuchtet jedoch nicht.
⑤Verlängerungskabel
Kabel zum Verlängern des Imager-Blocks auf 5,5 m.
⑥Empfänger
Empfängeradapter zum Anschluss an den Kameragehäuseadapter.
⑦Signalverstärker
Signalverstärker zum Anschluss an den Empfänger des Imager-Block-Adapters.
⑧ Imager-Block-Adapter
Adapter (mit Verlängerungskabel), der an den von der Kamera abgenommenen Imager-Block angebracht wird.
⑨Empfänger
Empfängeradapter zum Anschluss an den Kameragehäuseadapter oder einen Verlängerungskabeladapter.
⑩Befestigungsloch für Messbandhaken
Loch zum Einhängen eines Messbandhakens. Sie können den Messbandhaken von der Kamera abnehmen und an dieser Stelle anbringen.
⑪ Anschluss 24 V OUT (Fischer 3-polig)
Ausgangsanschluss für externe Stromversorgung. Hierüber erfolgt die Versorgung mit dem am Anschluss 24 V IN des Kameragehäuseadapters anliegenden Strom. Dieser Anschluss kann als externe Stromversorgung für einen Monitor oder einen Objektivservo verwendet werden. Er kann außerdem zur Eingabe eines REC-Auslösesignals verwendet werden.
Hinweis
Einzelheiten zu den Spezifikationen des 3-poligen Fischer-Anschlusses siehe Bedienungsanleitung zur MPC-3610.
⑫Anschluss MONITOR OUT (Typ BNC)
Ausgangsanschluss für das Monitorsignal. Hierüber erfolgt die Ausgabe des am Anschluss MONITOR IN des Kameragehäuseadapters anliegenden Videosignals.
Hinweis
Einzelheiten zu den Befestigungslöchern für Zubehör siehe Zeichnung mit äußeren Abmessungen auf der Rückseite dieses Dokuments.
Anbringen an der Kamera
Hinweise
• Die Kamera muss zur Verwendung dieses Geräts auf die Softwareversion V3.00 oder höher aktualisiert werden.
Trennen Sie das Gerät vom der Kamera und setzen Sie die Kamera vor dem Update wieder ordnungsgemäß zusammen.
- Schalten Sie die Kamera aus, und lassen Sie sie mindestens 30 Minuten abkühlen, bevor Sie das Gerät anbringen oder abnehmen.
Führen Sie den Vorgang an einem staubfreien Ort zügig durch, damit kein Staub und keine sonstigen Fremdkörper in die Kamera und die Adapter gelangen können.
- Achten Sie darauf, die Anschlüsse und Komponenten nicht zu beschädigen.
- Falls die Adapteranschlüsse mit Staub oder anderen Fremdstoffen verunreinigt sind, können Datenübertragungsfehler auftreten. Reinigen Sie in diesem Fall die Anschlüsse mit einem Wattestäbchen oder ähnlichem.

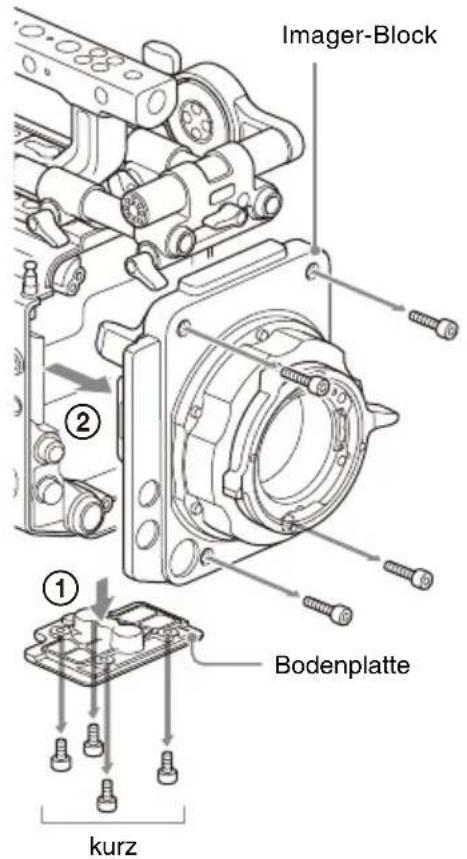

1 Entfernen Sie die vier Innensechskantschrauben an der Unterseite, und nehmen Sie die Bodenplatte ab (①). Entfernen Sie dann die vier Innensechskantschrauben an der Vorderseite, und nehmen Sie den Imager-Block vom Kameragehäuse ab (②).
Richten Sie das Objektiv nach unten aus, wenn Sie den entfernten Imager-Block auf eine ebene Oberfläche legen. Falls die Seite mit dem Kühlkörper nach unten weist, kann das Auflagemaß (Flanschbrennweite) beeinträchtigt werden.

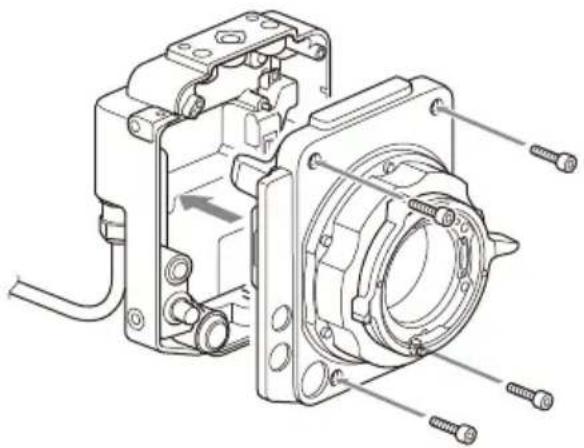

2 Bringen Sie den in Schritt 1 entfernten Imager-Block am Imager-Block-Adapter an.
Montieren Sie die vier mitgelieferten Innensechskantschrauben vor, und ziehen Sie diese dann mit einem Innensechskantschlüssel fest (Anzugsmoment 1,4 Nm).

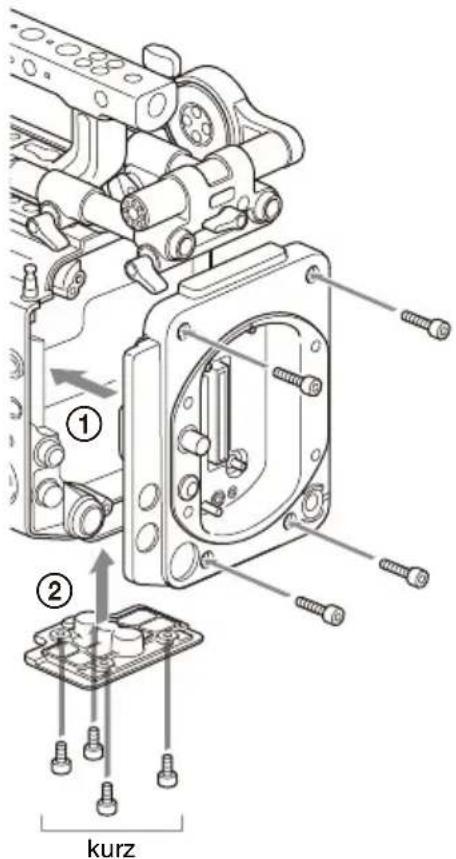

Kameragehäuseadapter an ①). Bringen Sie dann die Bodenplatte an ②).
Montieren Sie die acht mitgelieferten Innensechskantschrauben vor, die sie in Schritt 1 entfernt haben. Ziehen Sie diese dann mit einem Innensechskantschlüssel fest (Anzugsmoment 1,4 Nm).

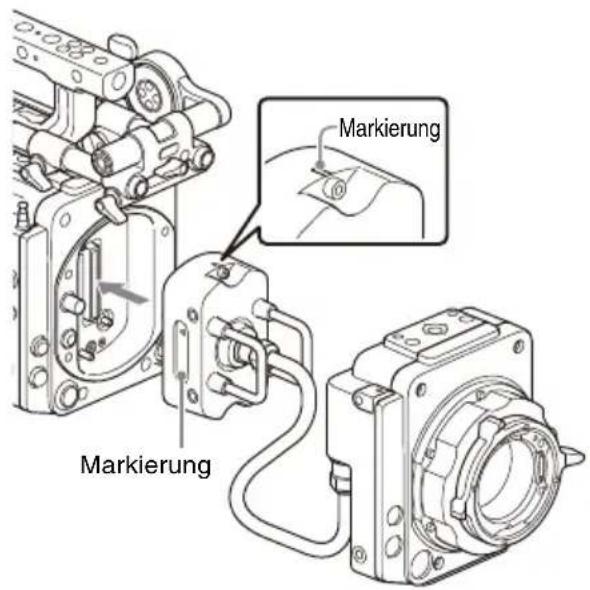

4 Bringen Sie den Empfänger des Imager-Block-Adapters am Kameragehäuseadapter an.
Richten Sie ihn mithilfe der beiden Markierungen oben und seitlich am Empfänger aus, und befestigen Sie ihn mithilfe der beiden Innensechskantschrauben. Ziehen Sie die Schrauben mit einem Innensechskantschlüssel an (Anzugsmoment 1,4 Nm).


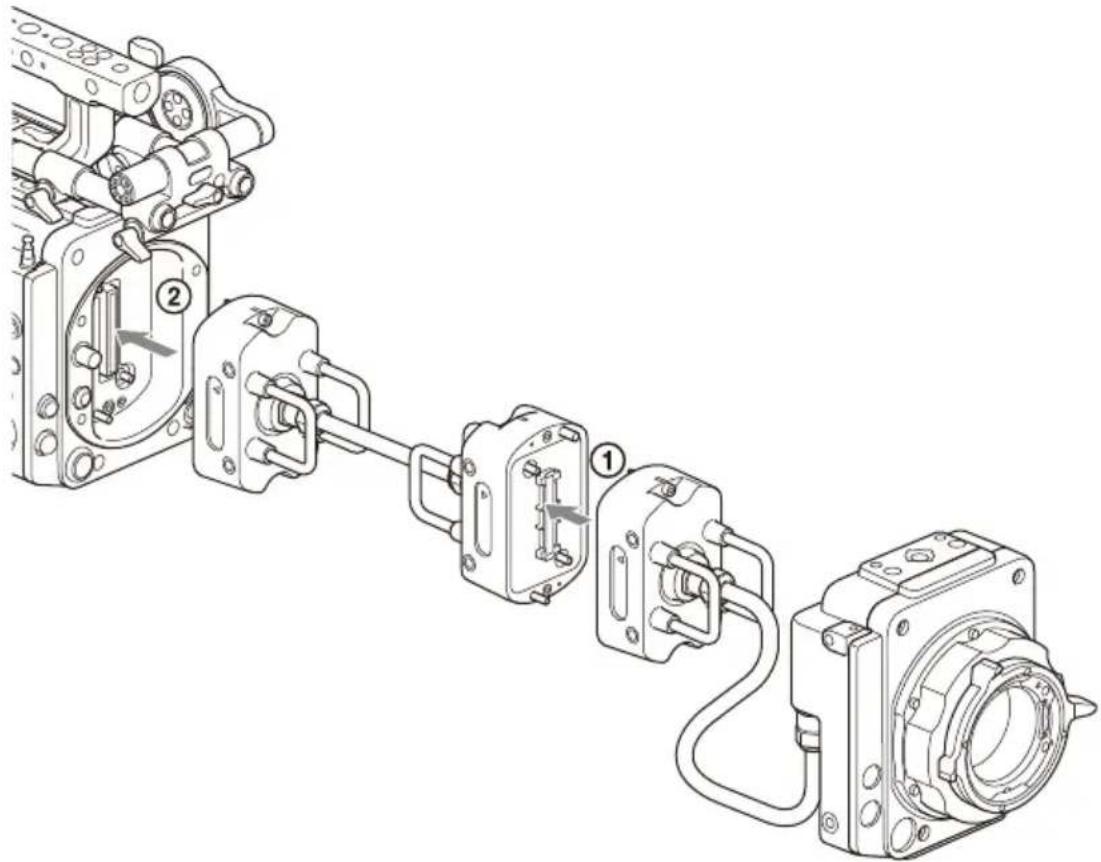

Markierung MarkierungAnbringen des Verlängerungskabels
Bringen Sie den Empfänger des Imager-Block-Adapters an den Signalverstärker des Verlängerungskabels an (①). Bringen Sie den Empfänger des Verlängerungskabels an den Kameragehäuseadapter an (②) (Anzugsmoment 1,4 Nm).

Richten Sie beim Anbringen den Receiver anhand von dessen Markierungen oben und an den Seiten entsprechend aus.
Abnehmen von der Kamera
1 Nehmen Sie den Empfänger vom Kameragehäuseadapter ab.
2 Nehmen Sie den Kameragehäuseadapter vom Kameragehäuse ab.
3 Nehmen Sie den Imager-Block vom Imager-Block-Adapter ab.
Hinweis
Richten Sie das Objektiv nach unten aus, wenn Sie den entfernten Imager-Block auf eine ebene Oberfläche legen. Falls die Seite mit dem Kühlkörper nach unten weist, kann das Auflagemaß (Flanschbrennweite) beeinträchtigt werden.
4 Bringen Sie den in Schritt 3 entfernten Imager-Block am Kameragehäuse an (Anzugsmoment 1,4 Nm).
Inspektion und Wartung
Inspektion vor der Aufnahme
Prüfen Sie das gerät vor der Aufnahme, um sicherzustellen, dass das System ordnungsgemäß funktioniert.
Reinigung
Wischen Sie Schmutz an der Außenseite und ggf. durch das Anbringen/Abnehmen entstandene Metallspäne mit einem weichen, trockenen Tuch ab. Verwenden Sie in extremen Fällen ein leicht mit Reinigungsmittel angefeuchtetes Tuch und trocknen Sie das Gehäuse anschließend ab. Verwenden Sie keine Lösungsmittel wie Alkohol oder Verdünner, da diese Entfärbungen oder andere Schäden an der Geräteoberfläche hervorrufen können.
Reinigen Sie das Gerät nicht mit einem Blasebalg. Staub und andere Partikel in der Luft können in das Gerät gelangen und Fehlfunktionen verursachen. Verwenden Sie außerdem keine Druckluftreiniger wie Air Duster, da die optischen Komponenten hierdurch beschädigt werden können.
Hinweise zu Geräteverbindungen
- Ein drahtloser Sony-Audioempfänger kann nicht zum Anschließen des CBK-3610XS verwendet werden.
- Für Objektive mit E-Fassung siehe die in der Bedienungsanleitung der MPC-3610 beschriebenen empfohlenen Objektive. Dies stellt jedoch keine Funktionsgarantie mit den empfohlenen Objektiven dar.
Spezifikationen
Allgemeines
Leistungsaufnahme ca. 2,4 W (mit Verlängerung 2,7 m) ca. 3,9 W (mit Verlängerung 5,5 m)
Betriebstemperatur 0 °C bis 40 °C
Lagertemperatur -20 °C bis +60 °C
Äußere Abmessungen Siehe Rückseite dieses Dokuments.
Gewicht CBK-3610XS Ca. 2,9 kg (ohne mitgeliefertes Zubehör) Imagerblock PL: ca. 1,9 kg E: ca. 1,4 kg
Eingangs-/Ausgangsanschlüsse
Anschluss 24 V IN (Fischer 3-polig) (1) Anschluss 24 V OUT (Fischer 3-polig) (1) Anschluss MONITOR IN (Typ BNC) (1) Anschluss MONITOR OUT (Typ BNC) (1)
Mitgeliefertes Zubehör
Montageschrauben für Imager-Block (7-683-423-04) (4)
Bedienungsanleitung (1) Garantie (1)
Design und Spezifikationen können ohne Vorankündigung geändert werden.
Hinweise
- Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.
- SONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE JEDER ART VON DEN BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMEN.
- SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS GLEICH AUS WELCHEM GRUND ÜBERNEHMEN.
