РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CBK-3610XS SONY

Перед использованием устройства внимательно прочитайте настоящее руководство и сохраните его для получения необходимой информации в будущем.

ПРЕДУПРЕЖДЕНИЕ

Использование этого оборудования в жилой зоне может вызвать радиопомехи.

EAC

ВЫНОСНОЙ МОДУЛЬ КАМЕРЫ

Сони Корпорейшн 1-7-1 Конан Минато-ку Токио, 108- 0075 Япония Импортер на территории стран Таможенного союза АО «Сони Электроникс», Россия, 123103, Москва, Карамышевский проезд, 6

Сделано в Японии

Этот продукт предназначен для телевещания.

Транспортировать в оригинальной упаковке, во время транспортировки не бросать, оберегать от падений, ударов, не подвергать излишней вибрации.

Если неисправность не удается устранить следуя данной инструкции – обратитесь в ближайший авторизованный SONY центр по ремонту и обслуживанию.

Год выпуска: см. информационную табличку на изделии или упаковочной коробке. Пример (2016-01): 2016: год. 01: месяц

Реализацию осуществлять в соответствии с действующими требованиями законодательства. Отслужившее изделие утилизировать в соответствии с действующими требованиями законодательства.

Условия краткосрочного хранения: Хранить в темных, сухих, чистых, вентилируемых помещениях, изолированными от мест хранения кислот и щелочей.

Хранить вдали от источников тепла и влаги во избежание конденсации.

Меры предосторожности при эксплуатации

- Для использования этого устройства необходимо обновить программное обеспечение МРС-3610 до версии V3.00 или более поздней. В случае версии V1.xx/V2.xx данные, снимаемые блоком изображения, могут быть повреждены и может отображаться ошибка “E91-678”, означающая, что устройство работает ненадлежащим образом.

Прежде чем выполнять обновление, отсоедините устройство и заново соберите камеру в ее обычном состоянии.

- При первом запуске после повторной установки блока изображения для запуска может потребоваться больше времени. Не выключайте устройство, пока запуск не будет завершен.

- Максимальная расстояние удаления, которое можно использовать, составляет приблизительно 5,5 м. При превышении максимального расстояния удаления работа устройства и его рабочие характеристики не гарантируются.

- Если устройство принесли с холода в теплое помещение или если резко повысилась температура окружающей среды, на внешней поверхности устройства и/или внутри устройства может образоваться влага. Эта явление называется конденсацией. В случае возникновения конденсации выключите устройство и дождитесь исчезновения влаги перед использованием устройства. Использование влажного устройства может привести к его повреждению.

- Средний срок службы электролитического конденсатора составляет около 5 лет при нормальной температуре работы и нормальном использовании (8 часов в день, 25 дней в месяц). При более частом использовании предполагаемый срок службы может сократиться соответствующим образом.

Характеристики

СВК-3610XS представляет собой удлинительный комплект для блока изображения, который можно подсоединить к камере МРС-3610 (приобретается дополнительно). Удлинитель можно использовать в разнообразных ситуациях съемки без ухудшения рабочих характеристик блока изображения.

- Удаление до расстояния 5,5 м СВК-3610XS подсоединяется между камерой МРС-3610 и блоком изображения таким образом, что блок изображения удаляется от корпуса камеры приблизительно на 2,7 м или 5,5 м.

- Поддержка подключения к монитору и другим внешним устройствам Помимо сигнала блока изображения, он передает сигнал монитора для подключения к внешнему монитору, подсоединенному к блока изображения, и передает питание напряжением 24 В, которое можно использовать для питания сервопривода объектива.

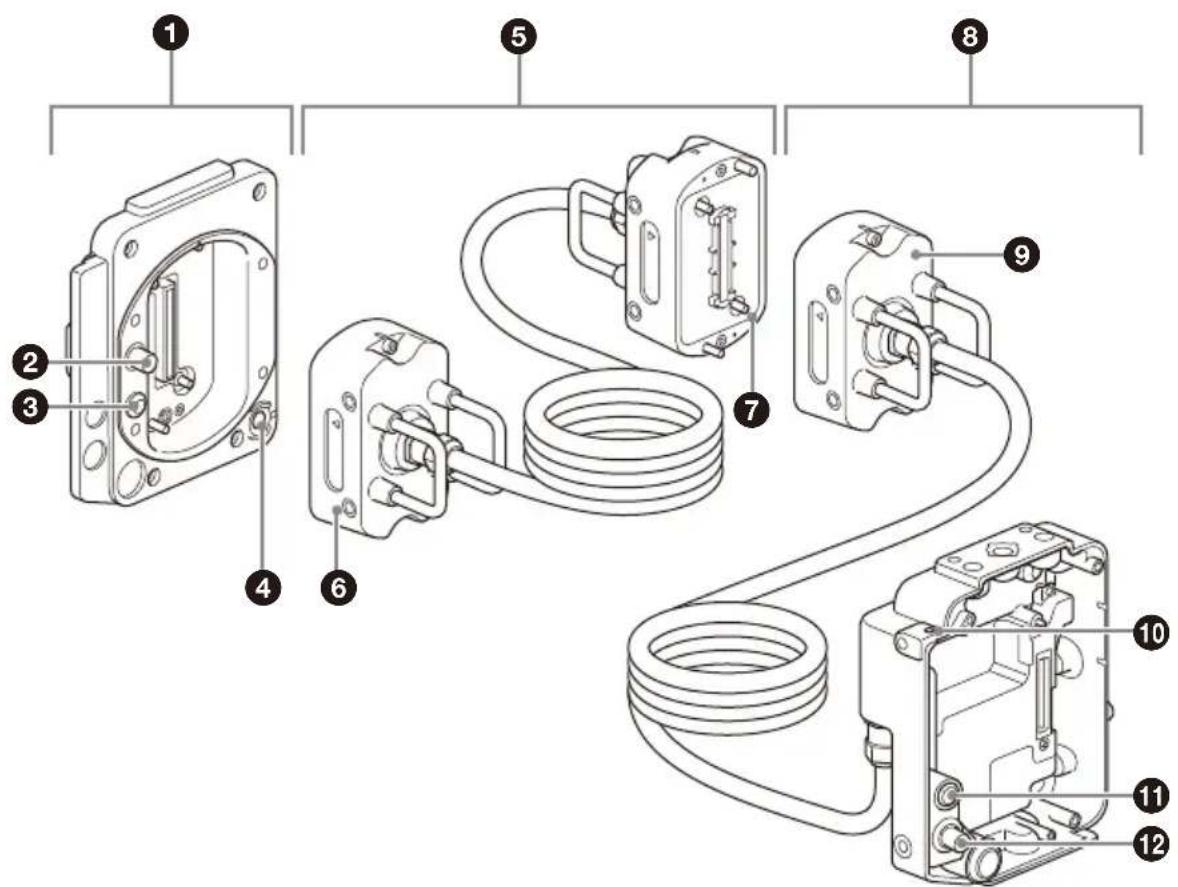

Расположение и назначение компонентов

① Адаптер корпуса камеры

Адаптер, устанавливаемый на корпус камеры для удаления блока изображения от корпуса камеры.

②Разъем MONITOR IN (тип BNC)

Разъем, подающий передаваемый сигнал монитора на адаптер блока изображения.

③Разъем 24 V IN (Fischer, 3-контактный)

Входной разъем питания постоянного тока, подающий внешнее напряжение питания на адаптер блока изображения.

④Кнопка ASSIGN (назначаемая) 3

При каждом нажатии включает или выключает (разрешает/запрещает) или активирует назначенную функцию. Подробнес о назначении функций см. в Инструкции по эксплуатации МРС-3610.

Примечание

При подсоединении удлинителя можно использовать также кнопку ASSIGN3 на блоке изображения. Однако индикатор ASSIGN3 не загорается.

⑤Удлинительный кабель

Удлинительный кабель для удаления блока изображения на расстояние 5,5 м.

6Приемник

Принимающий адаптер, подсоединяемый к адаптеру корпуса камеры.

⑦Ретранслятор

Ретранслятор, подсоединяемый к приемнику адаптера блока изображения.

⑧ Адаптер блока изображения

Адаптер (с удлинительным кабелем), который устанавливается на блок изображения, снятый с камеры.

⑨Приемник

Принимающий адаптер, подсоединяемый к адаптеру корпуса камеры или к ретранслятору удлинительного кабеля.

⑩Крепежное отверстие крючка для рулетки

Отверстие для крепления крючка для рулетки. Крючок для рулетки можно снять с камеры и установить здесь.

⑪Разъем 24 V OUT (Fischer, 3-контактный)

Выходной разъем подачи внешнего напряжения питания. Служит для вывода питания от внешнего источника, подключенного к разъему 24 V IN адаптера корпуса камеры. Его можно использовать для подачи внешнего напряжения питания на монитор или сервопривод объектива. Его можно использовать также для ввода сигнала запуска записи REC Trigger.

Примечание

Подробнее о технических характеристиках 3-контактного разъема Fischer см. в Инструкции по эксплуатации MPC-3610.

⑫Разъем MONITOR OUT (тип BNC)

Выходной разъем для сигнала, подаваемого на монитор. Служит для вывода видеосигнала с разъема MONITOR IN адаптера корпуса камеры.

Примечание

Подробные сведения об отверстиях для крепления дополнительных устройств см. на

габаритном чертеже на задней странице данного документа.

Установка на камеру

Примечания

• Для использования этого устройства необходимо обновить программное обеспечение камеры до версии V3.00 или более поздней.
  Прежде чем выполнять обновление, отсоедините устройство и заново соберите камеру в ее обычном состоянии.
• Выключите камеру и подождите не менее 30 минут, чтобы дать ей в достаточной степени остыть, прежде чем устанавливать или снимать устройство.
  Выполняйте эти действия быстро, в месте, не содержащем пыли, чтобы предотвратить попадание пыли и других материалов внутрь камеры и адаптеров.
• Старайтесь не повредить разъемы и компоненты.
• Налипание пыли и других материалов на разъемы адаптеров может привести к ошибке передачи данных. В таком случае следует очистить разъем ватным тампоном или подобным ему приспособлением.

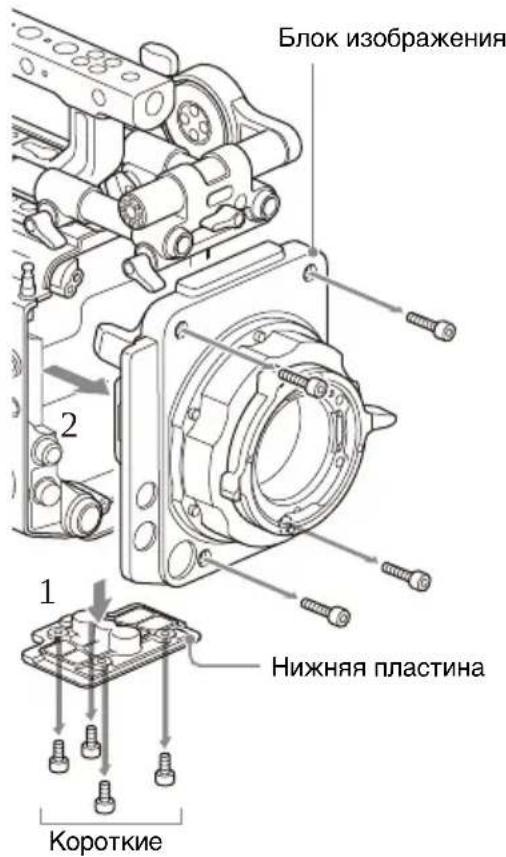

1 Отвинтите четыре винта с головкой под шестигранник с нижней стороны и и снимите нижнюю пластину (1), затем отвинтите четыре винта с головкой под шестигранник с передней стороны и снимите блок изображения с корпуса камеры (2).

Блок изображения 2 1 Нижняя пластина Короткие

Примечание

Помещая снятый блок изображения на плоскую поверхность, направьте его стороной с объективом вниз. Если направить его вниз стороной с теплоотводом, это может отрицательно сказаться на расстоянии от фланца объектива до фокальной плоскости.

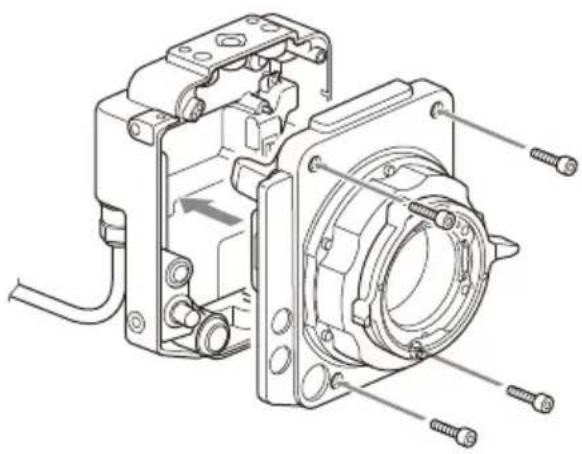

2 Установите блок изображения, снятый на шаге 1, на адаптер блока изображения.

Совместите его и закрепите четырьмя винтами с головкой под шестигранник, входящими в комплект, затянув их шестигранным ключом (момент затяжки 1,4 Н·м).

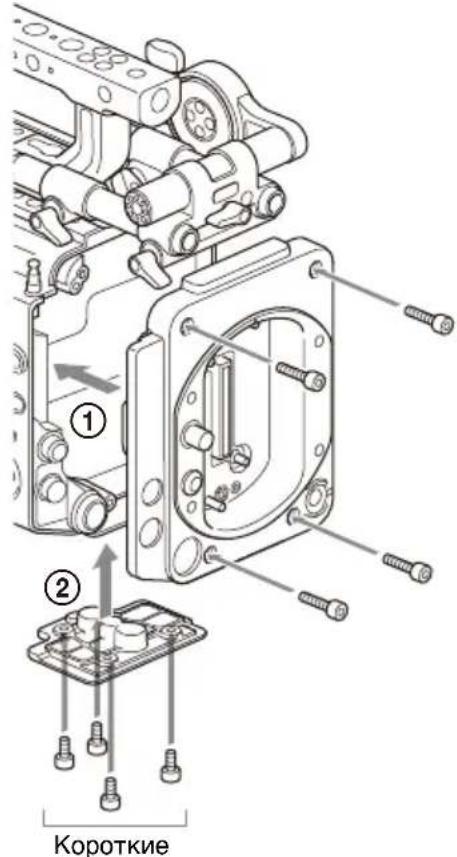

3Установите адаптер корпуса камеры (①), а затем установите нижнюю пластину (②).

Совместите их и закрепите восемью винтами с головкой под шестигранник, снятыми на шаге 1, затянув их шестигранным ключом (момент затяжки 1,4 Н·м).

① ② Короткие

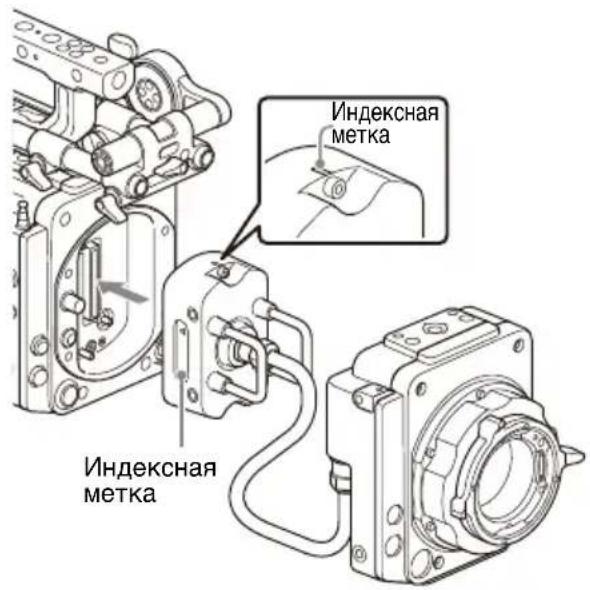

4Установите приемник адаптера блока изображения на адаптер корпуса камеры.

Совместите адаптер с индексными метками на верхней и боковых

сторонах приемника и закрепите приемник двумя винтами с головкой под шестигранник, затянув их шестигранным ключом (момент затяжки 1,4 Н·м).

Индексная метка Индексная метка

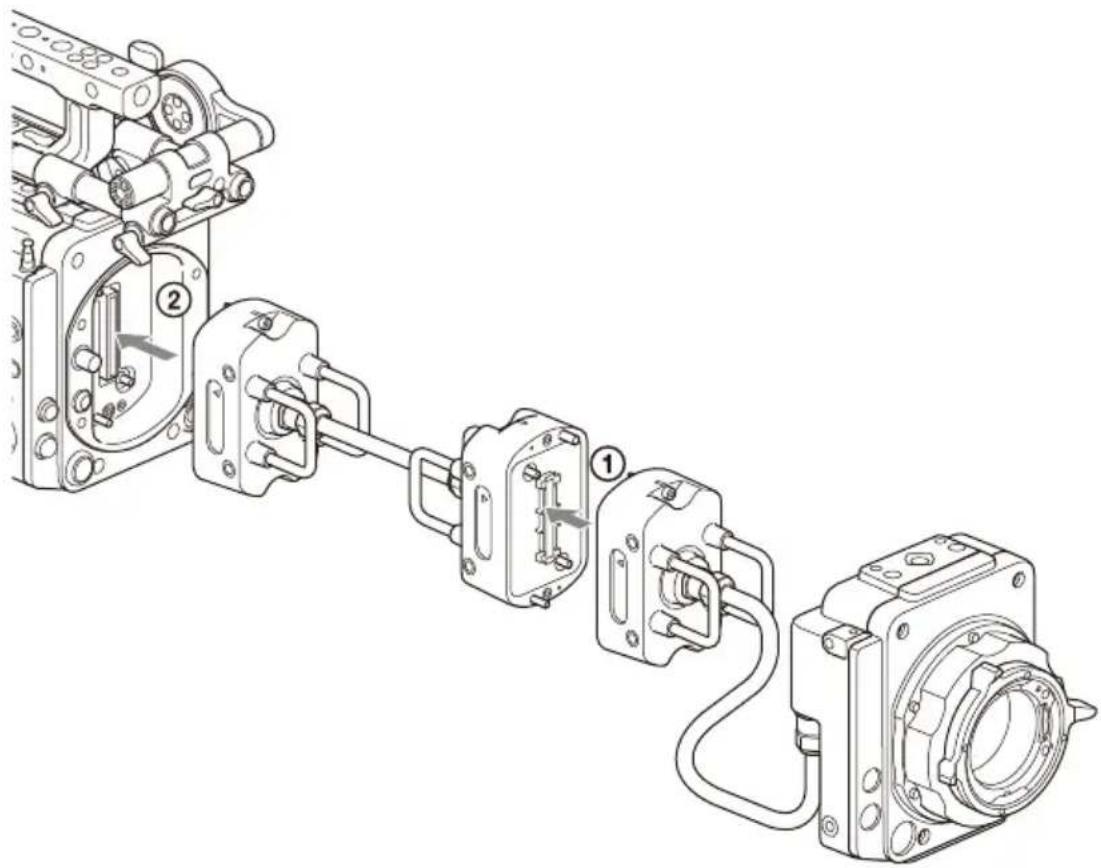

Подсоединение удлинительного кабеля

Подсоедините приемник адаптера блока изображения к ретранслятору удлинительного кабеля (①) и подсоедините приемник удлинительного кабеля к адаптеру корпуса камеры (②) (момент затяжки 1,4 Н·м).

Подсоединяя приемник, устанавливайте его по индексным меткам на верхней и боковых сторонах приемника.

Снятие с камеры

1 Снимите приемник с адаптера корпуса камеры.
2 Снимите адаптер корпуса камеры с корпуса камеры.
3 Снимите блок изображения с адаптера блока изображения.

Примечание

Помсшая снятый блок изображения на плоскую поверхность, направьте его стороной с объективом вниз. Если направить его вниз стороной с теплоотводом, это может отрицательно сказаться на расстоянии от фланца объектива до фокальной плоскости.

4Установите блок изображения, снятый на шаге 3, на корпус камеры (момент затяжки 1,4 Н·м).

Осмотр и техническое обслуживание

Осмотр перед съемкой

Перед съемкой произведите осмотр устройства, чтобы убедиться в нормальной работе системы.

Чистка

Мягкой сухой тканью сотрите пыль с внешних поверхностей и весь металлический порошок, образовавшийся при установке/снятии компонентов. В случае сильных загрязнений слегка смочите ткань небольшим количеством нейтрального моющего средства, затем протрите досуха. Запрещается использовать органические растворители, такие как спирт или разбавители, так как они могут вызывать обесцвечивание или другие повреждения декоративной отделки устройства. Не используйте для чистки устройства нагнетатель воздуха. Пыль и другие частицы, взвешенные в воздухе, могут проникнуть внутрь устройства и вызвать его неисправность. Не следует также производить чистку сжатым воздухом, например из баллончика, так как при этом можно повредить оптические компоненты.

Примечания о подключении устройства

• Для подключения к CBK-3610XS нельзя использовать беспроводной аудиоприемник Sony.
• Относительно объективов с байонстом Е см. рекомендованные объективы, описанные в Инструкции по эксплуатации МРС-3610. Однако это не является гарантией работы с рекомендуемыми объективами.

Технические характеристики

Общие

Энергопотребление Прибл. 2,4 Вт (при удалении на 2,7 м) Прибл. 3,9 Вт (при удалении на 5,5 м)

Рабочая температура От 0 °C до 40 °C

Температура хранения От -20 °C до +60 °C

Габариты См. заднюю страницу данного документа.

Maccа CBK-3610XS Прибл. 2,9 кг (без принадлежностей из комплекта поставки) Блок изображения PL: прибл. 1,9 кг E: прибл. 1,4 кг

Входные/выходные разъемы

Разъем 24 V IN (Fischer, 3- контактный) (1) Разъем 24 V OUT (Fischer, 3- контактный) (1) Разъем MONITOR IN (тип BNC) (1) Разъем MONITOR OUT (тип BNC) (1)

Принадлежности в комплекте поставки

Винты для крепления блока изображения (7-683-423-04) (4) Инструкция по эксплуатации (1) Гарантия (1)

Конструкция и технические характеристики могут быть изменены без уведомления.

Примечания

- Всегда проверяйте исправность устройства, прежде чем его использовать. КОМПАНИЯ SONY НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА КАКОЙ БЫ ТО НИ БЫЛО УЩЕРЬ, ВКЛЮЧАЯ, В ЧАСТНОСТИ, КОМПЕНСАЦИЮ ИЛИ ВОЗМЕЩЕНИЕ УБЫТКОВ В СВЯЗИ С УТРАТОЙ ИЛИ НЕДОПОЛУЧЕНИЕМ ПРИБЫЛЕЙ ИЗ-ЗА НЕРАБОТОСПОСОБНОСТИ ЭТОГО ОБОРУДОВАНИЯ, КАК НА ПРОТЯЖЕНИИ ГАРАНТИЙНОГО ПЕРИОДА, ТАК И ПОСЛЕ ИСТЕЧЕНИЯ ГАРАНТИЙНОГО СРОКА, А ТАКЖЕ ВСЛЕДСТВИЕ ЛЮБЫХ ИНЫХ ВОЗМОЖНЫХ ПРИЧИН.

- КОМПАНИЯ SONY НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЕТЕНЗИИ ЛЮБОГО РОДА, ПРЕДЪЯВЛЕННЫЕ ПОЛЬЗОВАТЕЛЯМИ ЭТОГО ПРИБОРА ИЛИ ТРЕТЬИМИ ЛИЦАМИ.

- КОМПАНИЯ SONY НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЕКРАЩЕНИЕ ИЛИ ПРИОСТАНОВКУ ПРЕДОСТАВЛЕНИЯ КАКИХ-ЛИБО УСЛУГ, СВЯЗАННЫХ С ЭТИМ ПРИБОРОМ, ВНЕ ЗАВИСИМОСТИ ОТ ОБСТОЯТЕЛЬСТВ.
