Marke	Sony
Modell	SDM-S73E
Produkttyp	LCD-Bildschirm
Bildschirmgröße	17 Zoll (43,2 cm)
Maximale Auflösung	1280 x 1024 Pixel
Paneltyp	a-Si TFT mit aktiver Matrix
Eingangssignal	Analog RGB (HD15)
Horizontalfrequenz	28 - 80 kHz
Vertikalfrequenz	48 - 75 Hz
Stromverbrauch (Normal)	45 W max.
Stromverbrauch (Standby)	1 W max.
Netzteil	100 - 240 V, 50/60 Hz
Abmessungen mit Standfuß (B x H x T)	367 x 403-463 x 234 mm
Abmessungen ohne Standfuß (B x H x T)	367 x 315 x 60 mm
Gewicht mit Standfuß	5,8 kg
Gewicht ohne Standfuß	4,1 kg
Neigungswinkel	Ca. 5° nach vorne, 30° nach hinten
Höhenverstellung	Ca. 60 mm
Energiesparfunktionen	ECO-Modus (Hoch, Mittel, Niedrig, Benutzerdefiniert)
Bildeinstellungen	Hintergrundbeleuchtung, Kontrast, Helligkeit, Phase/Takt, Zentrierung, Farbe, Gamma
Menüsprachen	Englisch, Französisch, Deutsch, Spanisch, Italienisch, Niederländisch, Schwedisch, usw.
Wartung	Mit einem weichen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Vor der Reinigung Netzstecker ziehen; extreme Temperaturen, Stöße, Staub vermeiden
Reparierbarkeit	Ersatzteile verfügbar; wenden Sie sich an einen autorisierten Sony-Händler

Häufig gestellte Fragen - SDM-S73E SONY

Was tun, wenn der Bildschirm schwarz bleibt?

Überprüfen Sie, ob das Netzkabel angeschlossen ist und der Schalter MAIN POWER auf I steht. Wenn die Betriebsanzeige rot leuchtet, drücken Sie die Taste ⏻. Überprüfen Sie auch das Videokabel.

Warum wird die Meldung 'KEIN VIDEOEINGANG' angezeigt?

Dies bedeutet, dass kein Videosignal erkannt wird. Überprüfen Sie die Anschlüsse des Videokabels und dass der Computer nicht im Energiesparmodus ist. Drücken Sie eine Taste auf der Tastatur oder bewegen Sie die Maus.

Wie stelle ich die Bildschärfe ein?

Verwenden Sie das Menü BILDSCHIRM: Stellen Sie zuerst die PHASE ein, um horizontale Streifen zu beseitigen, dann die TAKT für vertikale Streifen. Sie können auch die automatische Einstellung über AUTOMATIK starten.

Was bedeutet die Meldung 'FREQUENZBEREICH ÜBERSCHRITTEN'?

Das Eingangssignal überschreitet die unterstützten Frequenzen (horizontal < 80 kHz, vertikal < 75 Hz). Stellen Sie die Auflösung des Computers auf 1280 x 1024 oder weniger ein und überprüfen Sie die Frequenzen.

Wie kann ich mit diesem Monitor Energie sparen?

Drücken Sie die Taste ECO, um zwischen den Modi HOCH, MITTEL, NIEDRIG oder BENUTZERDEFINIERT zu wählen. Je niedriger die Stufe, desto geringer Helligkeit und Stromverbrauch.

Das Bild flackert oder springt, was tun?

Passen Sie Pitch und Phase im Menü BILDSCHIRM an. Überprüfen Sie auch, ob das Videokabel richtig angeschlossen ist, und halten Sie den Monitor von magnetischen Feldquellen fern.

Wie setze ich die Einstellungen auf die Standardwerte zurück?

Gehen Sie mit der Taste MENU in das Menü ZURÜCKSETZEN, wählen Sie OK, um alle Einstellungen außer der Sprache zurückzusetzen.

Der LCD-Bildschirm hat schwarze oder helle Punkte, ist das normal?

Ja, das ist normal. Die hochpräzise LCD-Technologie kann einige feste Punkte aufweisen (99,99% aktive Pixel). Dies ist kein Fehler.

Wie reinige ich den Bildschirm sicher?

Ziehen Sie das Netzkabel. Verwenden Sie ein weiches, trockenes Tuch. Falls nötig, befeuchten Sie das Tuch leicht mit einem Glasreiniger ohne Antistatik. Verwenden Sie niemals Alkohol, Benzin oder scheuernde Mittel.

Kann ich ein DVI-Kabel an diesem Monitor verwenden?

Das Modell SDM-S73E hat keinen DVI-Eingang. Es akzeptiert nur analoge Signale über den HD15-Anschluss. Für das Modell SDM-S74E ist ein DVI-D-Eingang verfügbar.

BEDIENUNGSANLEITUNG SDM-S73E SONY

Sicherheitsmaßnahmen 4

Lage und Funktion der Teile und Bedienelemente .... 5

Installation....6

Schritt 1: Herausziehen der Ständerarretierung ..... 6

Schritt 2: Anschließen der Videosignalkabel....7

Schritt 3: Anschließen des Netzkabels ..... 8

Schritt 4: Befestigen der Kabel und Schließen der hinteren

Abdeckung 8

Schritt 5: Einschalten von Monitor und Computer ..... 9

Schritt 6: Einstellen von Höhe und Neigung ..... 10

Auswählen des Eingangssignals (Taste INPUT) (nur SDM-S74E) 11

Einstellen des Monitors....12

Navigieren in den Menüs 12

Einstellen der Hintergrundbeleuchtung (HINTERGRUNDBEL) 13

Einstellen des Kontrasts (KONTRAST) 13

Einstellen des Schwarzwerts des Bildes (HELLIGKEIT) ..... 13

A Einstellen der Bildschärfe und der Bildposition (BILDSCHIRM) (SDM-S73E/S74E, nur analoges RGB-Signal). 14

Einstellen der Farbtemperatur (FARBE) 15

Einstellen des Gammamodus (GAMMA) 16

Ändern der Menüposition (POSITION MENÜ) 16

Automatisches Umschalten des Eingangs (EINGANGSERKENN) (nur SDM-S74E) 16

Auswählen der Sprache für die Bildschirmmenüs (LANGUAGE) 16

→← Zurücksetzen aller Einstelldaten auf die Standardwerte (ZURÜCKSETZEN) 17

Sperren der Menüs und Bedienelemente (MENÜ-SPERRE). 17

Technische Merkmale ....17

Die Energiesparfunktion 17

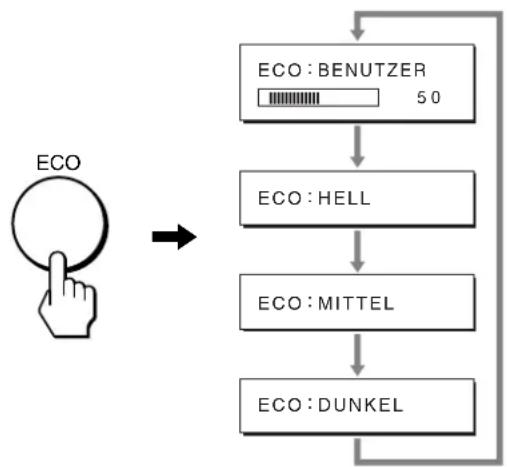

Verringern der Leistungsaufnahme (ECO-Modus) ..... 18

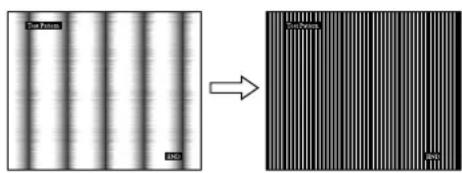

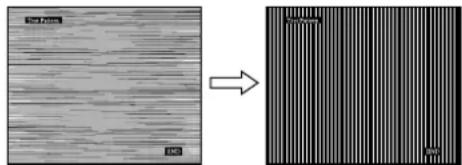

Automatische Einstellung der Bildqualität (SDM-S73E/S74E, nur analoges RGB-Signal)....18

Störungsbehebung ....19

Bildschirmmeldungen 19

Fehlersymptome und Abhilfemaßnahmen ..... 20

Technische Daten ....23

Sicherheitsmaßnahmen

Warnhinweis zum Netzanschluss

- Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf, dass es für die Stromversorgung in Ihrem Land geeignet ist. Für Kunden in den USA

Wenn Sie kein geeignetes Netzkabel verwenden, entspricht dieser Monitor nicht den obligatorischen FCC-Standards.

Für Kunden in Großbritannien

Wenn Sie den Monitor in Großbritannien verwenden, benutzen Sie bitte das Kabel mit dem für Großbritannien geeigneten Stecker.

Beispiele für Steckertypen

für 100 bis 120 V Wechselstrom

für 200 bis 240 V Wechselstrom

nur für 240 V Wechselstrom

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Aufstellort

Achten Sie darauf, dass der Monitor am Aufstell- oder Lagerort vor folgenden Bedingungen geschützt ist:

• Vor extremen Temperaturen wie sie zum Beispiel in der Nähe eines Heizkörpers, eines Warmluftauslasses oder in direktem Sonnenlicht auftreten. Extreme Temperaturen, zum Beispiel in einem in der Sonne geparkten Auto oder in der Nähe eines Warmluftauslasses, können bei dem Monitor zu einer Verformung des Gehäuses oder zu Fehlfunktionen führen.
• Vor mechanischen Vibrationen oder Stößen.
• Vor starken Magnetfeldern. Stellen Sie den Monitor daher nicht in der Nähe von Geräten auf, die solche Magnetfelder erzeugen, zum Beispiel Fernsehgeräten oder Haushaltsgeräten.
• Vor übermäßig viel Staub, Schmutz oder Sand, wie sie zum Beispiel an einem offenen Fenster oder einer Tür ins Freie auftreten können. Wenn Sie den Monitor vorübergehend im Freien benutzen müssen, treffen Sie geeignete Vorsorgemaßnahmen gegen Staub- und Schmutzpartikel in der Luft. Andernfalls kann es zu irreparablen Schäden am Gerät kommen.

Hinweise zum LCD-Bildschirm

• Stellen Sie das Gerät nicht so auf, dass der LCD-Bildschirm auf die Sonne gerichtet ist. Andernfalls könnte der LCD-Bildschirm beschädigt werden. Achten Sie darauf besonders, wenn Sie den Monitor in der Nähe eines Fensters aufstellen.
• Stoßen Sie nicht gegen den LCD-Bildschirm und zerkratzen Sie ihn nicht. Stellen Sie keine schweren Gegenstände auf den LCD-Bildschirm. Dadurch könnte die Gleichmäßigkeit des Bildes beeinträchtigt werden oder am LCD-Bildschirm könnten Fehlfunktionen auftreten.
• Wenn Sie den Monitor in einer kalten Umgebung benutzen, kann ein Nachbild auf dem LCD-Bildschirm zu sehen sein. Dies ist keine Fehlfunktion. Das Phänomen verschwindet, sobald wieder eine normale Umgebungstemperatur erreicht ist.
• Wenn Sie über längere Zeit ein Standbild anzeigen lassen, kann eine Zeit lang ein Nachbild zu sehen sein. Dieses Nachbild verschwindet nach einer Weile wieder.
• Der Bildschirm erwärmt sich bei Betrieb. Dies ist keine Fehlfunktion.

Hinweis zum LCD-Bildschirm (Flüssigkristallbildschirm)

Bitte beachten Sie, dass der LCD-Bildschirm in einer Hochpräzisionstechnologie hergestellt wird. Schwarze oder helle Lichtpunkte (rot, blau oder grün) können jedoch permanent auf dem LCD-Bildschirm zu sehen sein und unregelmäßige Farbstreifen oder helle Bereiche können auf dem LCD-Bildschirm erscheinen. Dies ist keine Fehlfunktion.

(Effektive Bildpunkte: über 99,99%)

Wartung

• Trennen Sie unbedingt das Netzkabel von der Netzsteckdose, bevor Sie den Monitor reinigen.
• Reinigen Sie den LCD-Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, dass es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu Kratzern auf der Beschichtung des LCD-Bildschirms führen könnten.
• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.
• Berühren Sie die LCD-Bildschirmoberfläche nicht mit scharfen, rauhen oder spitzen Gegenständen wie zum Beispiel Kugelschreibern oder Schraubenzichern. Andernfalls könnte die LCD-Bildschirmoberfläche zerkratzt werden.
• Beachten Sie bitte, dass es zu Materialschäden oder zu Schäden an der LCD-Bildschirmbeschichtung kommen kann, wenn der Monitor flüchtigen Lösungsmitteln wie zum Beispiel Insektiziden ausgesetzt ist oder wenn er längere Zeit mit Gummi- oder Vinylmaterialien in Berühung kommt.

Transport

• Lösen Sie alle Kabel vom Monitor und halten Sie den LCD-Bildschirm an beiden Seiten gut fest. Achten Sie darauf, den Bildschirm beim Transportieren nicht zu zerkratzen. Wenn Sie den Monitor fallen lassen, könnten Sie sich verletzen und der Monitor könnte beschädigt werden.
• Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mithilfe der Originalverpackungsmaterialien und der Ständerarretierung wieder im Originalkarton.

Entsorgen des Monitors

• Entsorgen Sie den Monitor nicht im normalen Hausmüll.
• Die Leuchtstoffröhre in diesem Monitor enthält Quecksilber. Der Monitor muss in Übereinstimmung mit den Vorschriften der lokalen Umwelt- und Entsorgungsbehörden entsorgt werden.

Lage und Funktion der Teile und Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten.

Die Abbildungen auf dieser Seite zeigen den Monitor SDMS74E.

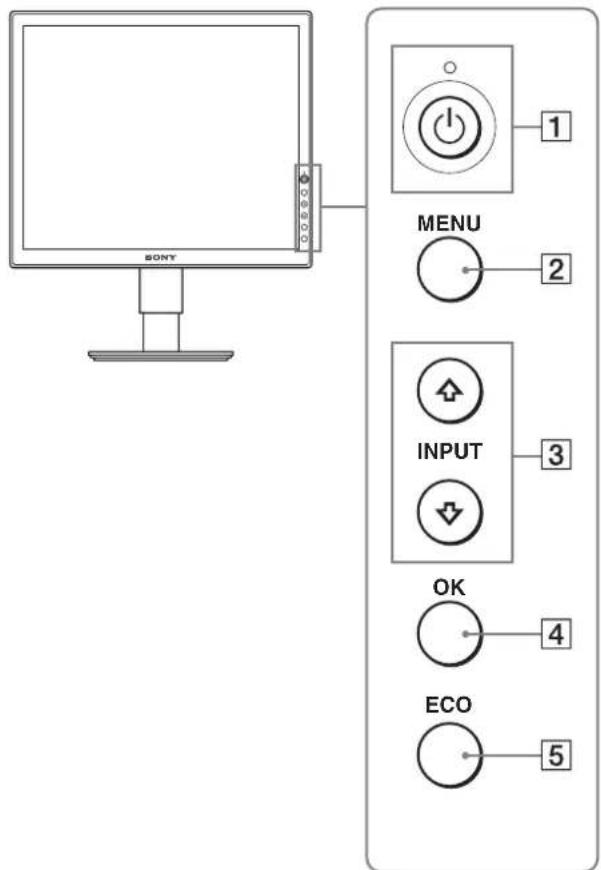

Vorderseite des LCD-Bildschirms

Seitenansicht des LCD-Bildschirms

1 Netzschalter ⏻ und Netzanzeige ⏻ (Seite 9, 17) Wenn die Netzanzeige ⏻ rot leuchtet, dient dieser Schalter zum Einschalten des Monitors. Drücken Sie diesen Schalter erneut, um den Monitor wieder auszuschalten.
Wenn die Netzanzeige ⏻ nicht leuchtet, drücken Sie den Hauptnetzschalter MAIN POWER (6).

2 Menütaste MENU (Seite 12, 13) Diese Taste dient zum Ein- bzw. Ausblenden des Menüs.

3 Tasten ↓/↑ (Seite 13) Diese Tasten dienen zum Auswählen von Menüoptionen und Vornehmen von Einstellungen. Darüber hinaus dienen diese Tasten beim SDM-S74E zum Umschalten des Videoeingangssignals zwischen INPUT1 und INPUT2, wenn zwei Computer an den Monitor angeschlossen sind. Diese Funktion ist nur verfügbar, wenn das Menü ausgeblendet ist.

4Taste OK (Seite 13) Diese Taste dient zum Aktivieren der Menüoptionen bzw. Einstellungen, die mit den Tasten ↓/↑ (3) ausgewählt wurden.

5 Taste ECO (Seite 18) Diese Taste dient zum Reduzieren der Leistungsaufnahme.

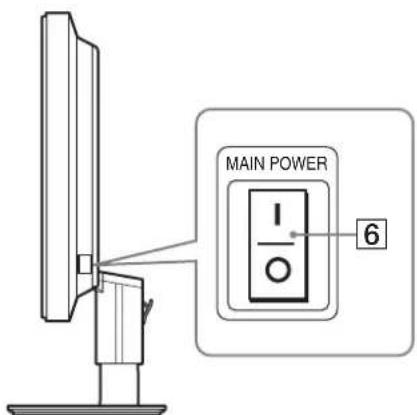

6 Hauptnetzschalter MAIN POWER (Seite 9) Mit diesem Schalter schalten Sie die Hauptstromversorgung des Monitors ein bzw. aus.

SDM-S73E

SDM-S74E

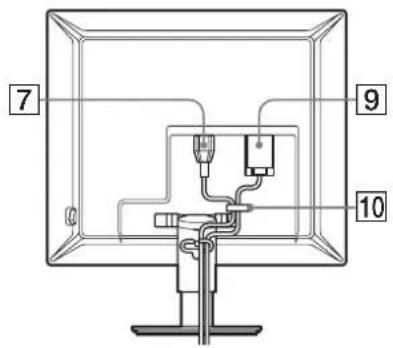

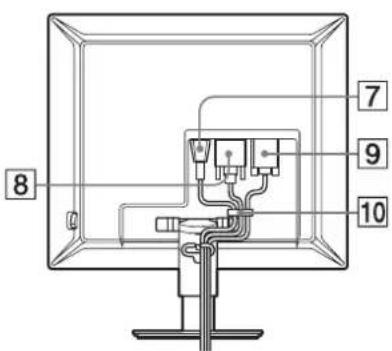

7 Netzeingang AC IN (Seite 8)

Mit diesem Anschluss verbinden Sie das Netzkabel (mitgeliefert).

8 DVI-D-Eingangsanschluss (digitales RGB) (nur SDM-S74E) (Seite 7)

An diesem Anschluss werden digitale RGB-Videosignale eingespeist, die DVI Rev. 1.0 entsprechen.

9 HD15-Eingang (analoges RGB) (Seite 7)

Dieser Anschluss dient zum Einspeisen von analogen RGB-Videosignalen (0,700 Vp-p, positiv) und Synchronisationssignalen.

10 Kabelhalter (Seite 8)

Mit diesem Halter können Sie Kabel sicher am Gerät befestigen.

Installation

Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob folgende Teile mitgeliefert wurden:

• LCD-Bildschirm
- Netzkabel
• HD15-HD15-Videosignalkabel (analoges RGB)
• DVI-D-Videosignalkabel (digitales RGB) (nur SDM-S74E)
- CD-ROM (Dienstprogramm für Windows/Macintosh, Bedienungsanleitung usw.)
• Garantiekarte
- Kurzreferenz

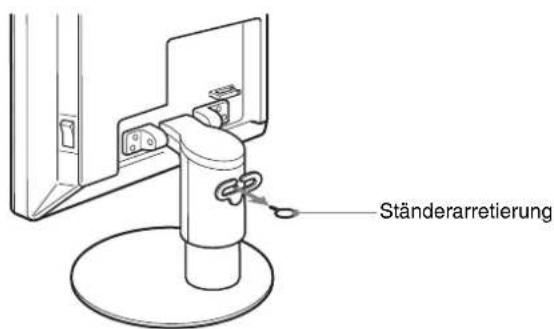

Schritt 1: Herausziehen der Ständerarretierung

Schritt 2: Anschließen der Videosignalkabel

• Schalten Sie vor dem Anschließen den Bildschirm und den Computer aus.
• Wenn Sie den Computer an den HD15-Eingangsanschluss (analoges RGB) des Monitors anschließen, schlagen Sie bitte unter „Anschließen eines Computers mit einem HD15-Ausgangsanschluss (analoges RGB)“ nach (Seite 7).

Hinweise

• Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie könnten die Stifte sonst möglicherweise verbiegen.
• Achten Sie darauf, den Stecker des Videosignalkabels korrekt am HD15-Anschluss auszurichten, damit die Stifte am Stecker des Videosignalkabels nicht verbogen werden.

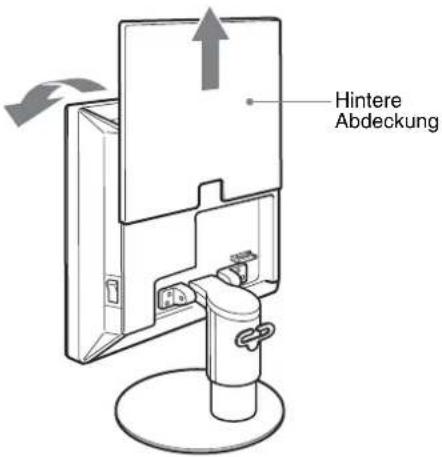

1 Schieben Sie die hintere Abdeckung nach oben.

2 Neigen Sie den Bildschirm nach vorn.

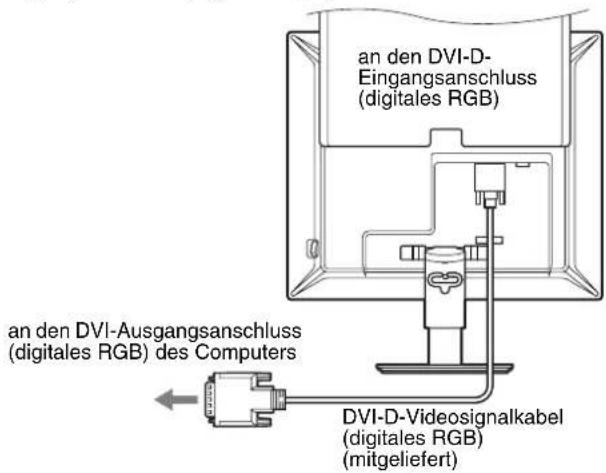

Anschließen eines Computers mit einem DVI-Ausgangsanschluss (digitales RGB) (nur SDM-S74E)

Schließen Sie den Computer mit dem mitgelieferten DVI-D-Videosignalkabel (digitales RGB) an den DVI-D-Eingangsanschluss (digitales RGB) am Monitor an.

Anschließen eines Computers mit einem HD15-Ausgangsanschluss (analoges RGB)

Schließen Sie den Computer mit dem mitgelieferten HD15-HD15-Videosignalkabel (analoges RGB) an den HD15-Eingangsanschluss (analoges RGB) am Monitor an.

Schließen Sie den Computer wie in den folgenden Abbildungen dargestellt an.

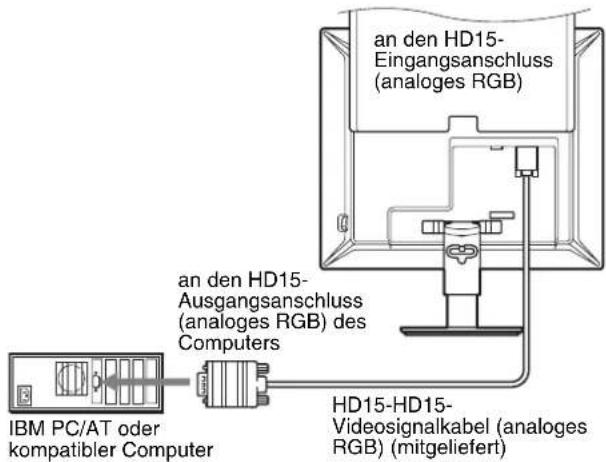

■ Anschließen an einen IBM PC/AT oder kompatiblen Computer

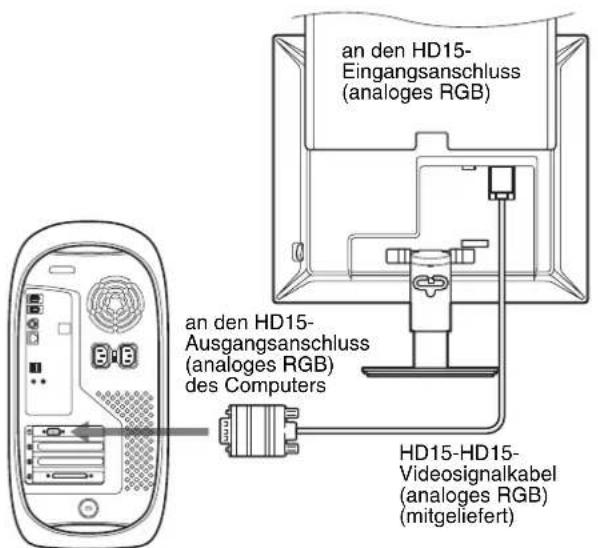

■ Anschließen an einen Macintosh-Computer

Macintosh-Computer
Wenn Sie einen Macintosh anschließen wollen, verwenden Sie gegebenenfalls einen Adapter (nicht mitgeliefert). Schließen Sie den Adapter an den Computer an, bevor Sie das Videosignalkabel anschließen.

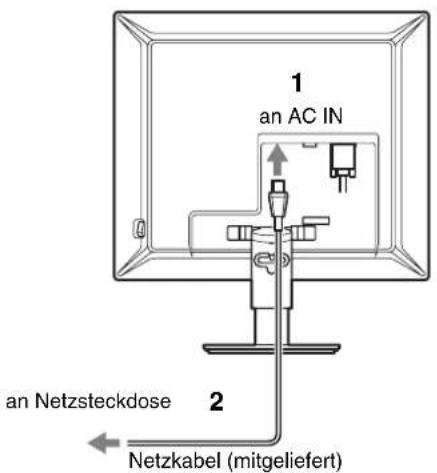

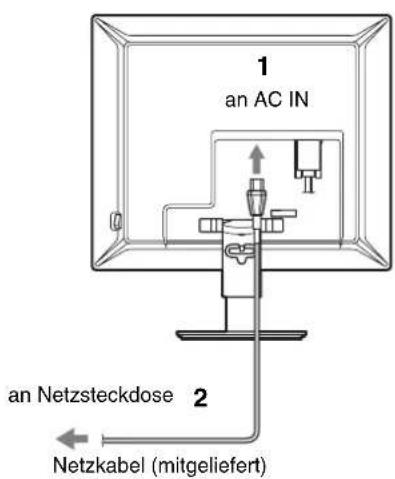

Schritt 3: Anschließen des Netzkabels

1 Schließen Sie das mitgelieferte Netzkabel fest an den Netzeingang AC IN des Monitors an.
2 Schließen Sie das andere Ende fest an eine Netzsteckdose an.

SDM-S73E

SDM-S74E

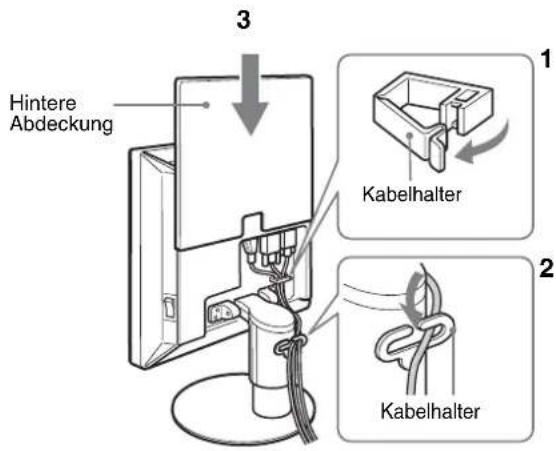

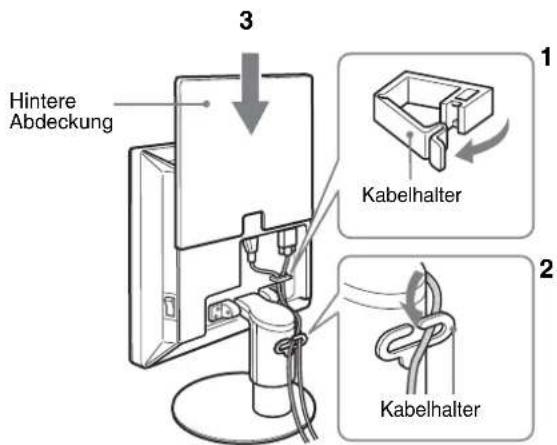

Schritt 4:Befestigen der Kabel und Schließen der hinteren Abdeckung

1 Befestigen Sie das Netzkabel und die Videosignalkabel mithilfe des Kabelhalters am Gehäuse.
2 Befestigen Sie die Kabel mithilfe des Kabelhalters am Ständer.
3 Schieben Sie die hintere Abdeckung nach unten.

SDM-S73E

SDM-S74E

Schritt 5: Einschalten von Monitor und Computer

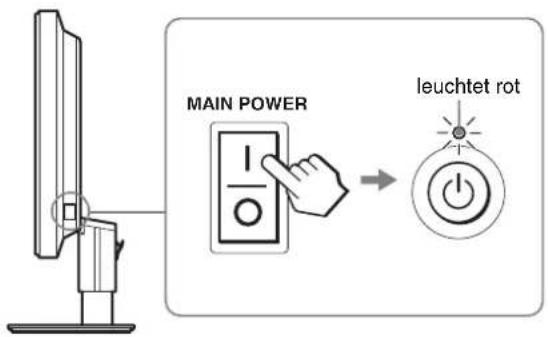

1 Drücken Sie gegebenenfalls den Hauptnetzschalter MAIN POWER an der rechten Seite des Monitors in Richtung I. Achten Sie darauf, dass die Netzanzeige ⏻ rot aufleuchtet.

Hinweis

Bei Lieferung ist der Hauptnetzschalter MAIN POWER eingeschaltet (I).

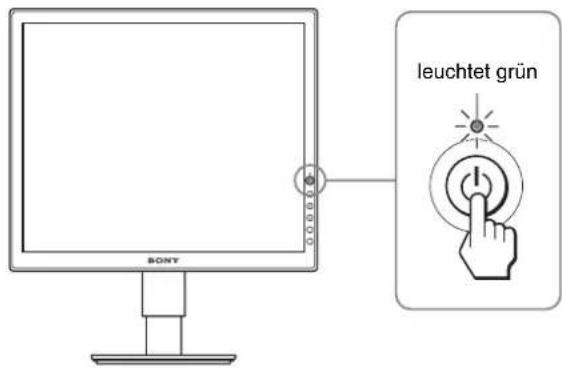

2 Drücken Sie den Netzschalter ⏻ vorne rechts am Monitor.

Die Netzanzeige ⏻ leuchtet grün auf.

3 Schalten Sie den Computer ein.

4 Drücken Sie die Tasten ↓/↑, um das gewünschte Eingangssignal auszuwählen (nur SDM-S74E).

Das Bild vom ausgewählten Eingang erscheint auf dem Bildschirm.

Weitere Informationen finden Sie unter „Auswählen des Eingangssignals (Taste INPUT) (nur SDM-S74E)“ auf Seite 11.

Die Installation des Monitors ist damit abgeschlossen. Stellen Sie gegebenenfalls das Bild mit den Bedienelementen des Monitors nach Ihren Wünschen ein (Seite 12).

Wenn auf dem Bildschirm kein Bild erscheint

• Das Netzkabel und das Videosignalkabel müssen richtig angeschlossen sein.
• Wenn „KEIN EING SIGNAL“ auf dem Bildschirm erscheint:
• Der Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.
• Vergewissern Sie sich, dass das Eingangssignal korrekt eingestellt ist, indem Sie die Tasten ↓/↑ drücken (nur SDM-S74E) (Seite 11).
• Wenn „KABEL NICHT VERBUNDEN“ auf dem Bildschirm erscheint:
• Überprüfen Sie, ob die Videosignalkabel richtig angeschlossen sind.
  – Vergewissern Sie sich, dass das Eingangssignal korrekt eingestellt ist, indem Sie die Tasten ↓/↑ drücken (nur SDMS74E) (Seite 11).
• Wenn „UNZULÄSSIGER BEREICH“ erscheint: Schließen Sie wieder Ihren alten Monitor an. Stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein.

SDM-S73E

	Analoges RGB
Horizontal-frequenz	28–80 kHz
Vertical-frequenz	48–75 Hz
Auflösung	1280 × 1024 oder weniger

SDM-S74E

	Analoges RGB Digitales RGB
Horizontal-frequenz	28–80 kHz 28–64 kHz
Vertical-frequenz	48–75 Hz 60 Hz
Auflösung	1280 × 1024 oder weniger

Schlagen Sie bitte unter den weiteren Informationen über Bildschirmmeldungen nach (siehe „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 20).

Spezielle Treiber werden nicht benötigt

Dieser Monitor entspricht dem Plug-and-Play-Standard „DDC“, so dass alle Daten des Monitors automatisch erkannt werden. Daher muss kein spezifischer Treiber auf dem Computer installiert werden. Wenn Sie den Monitor an den Computer anschließen und diesen dann zum ersten Mal starten, wird möglicherweise der Hardware-Assistent auf dem Bildschirm angezeigt. Gehen Sie in diesem Fall nach den Anweisungen auf dem Bildschirm vor. Der Plug-and-Play-Monitor ist automatisch ausgewählt, so dass Sie ohne weitere Vorbereitungen mit diesem Monitor arbeiten können.

Die Vertikalfrequenz wechselt zu 60 Hz. Da das Flimmern auf dem Monitor fast nicht sichtbar ist, können Sie die Einstellung unverändert lassen. Sie brauchen die Vertikalfrequenz nicht auf einen besonders hohen Wert einzustellen.

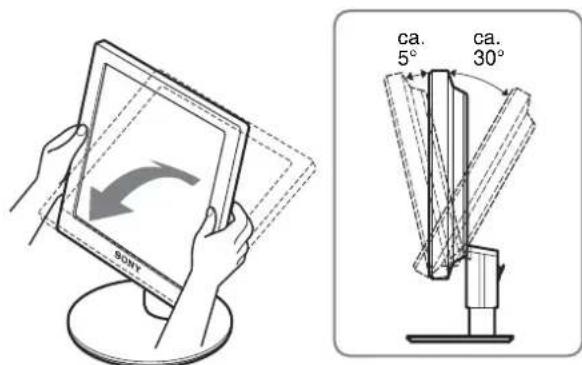

Schritt 6: Einstellen von Höhe und Neigung

Mit dem Ständer können Sie den Bildschirm innerhalb der unten abgebildeten Winkel nach Bedarf einstellen.

Fassen Sie den LCD-Bildschirm an beiden Seiten und stellen Sie den Bildschirm wie gewünscht ein.

So können Sie ergonomisch mit dem Monitor arbeiten

Berücksichtigen Sie beim Einstellen des Monitorwinkels die Höhe von Schreibtisch und Stuhl und achten Sie darauf, dass auf dem Bildschirm keine Lichtreflexe auftreten.

Hinweis

Wenn Sie die Neigung und Höhe des Bildschirms einstellen, gehen Sie langsam und vorsichtig vor. Achten Sie darauf, den Monitor nicht gegen die Schreibtischplatte zu stoßen.

Auswählen des Eingangssignals

(Taste INPUT) (nur SDM-S74E)

Drücken Sie die Tasten ↓/↑.

Das Eingangssignal wechselt mit jedem Tastendruck.

Bildschirmmeldung (erscheint ca. 5 Sekunden lang oben links)	Konfiguration des Eingangssignals
INPUT1 : DVI-D DVI-D-Eingangsanschluss(digitales RGB) für INPUT1
INPUT2 : HD15 HD15-Eingangsanschluss(analoges RGB) für INPUT2

DE

Einstellen des Monitors

Vor dem Einstellen

Verbinden Sie den Monitor mit dem Computer und schalten Sie beide Geräte ein.

Die besten Ergebnisse erzielen Sie, wenn Sie nach dem Anschließen des Monitors an den Computer und dem Einschalten des Geräts mindestens 30 Minuten warten, bevor Sie irgendwelche Einstellungen vornehmen.

Mit den Bildschirmmenüs können Sie eine Vielzahl von Einstellungen vornehmen.

Navigieren in den Menüs

Um das Hauptmenü auf dem Bildschirm aufzurufen, drücken Sie die Taste MENU. Erläuterungen dazu finden Sie auf Seite 13.

Wählen Sie mit den Tasten ↓/↑ und OK die Symbole im oben dargestellten Hauptmenü aus. Das folgende Menü 1\~11 erscheint. (Halten Sie ↓ gedrückt, um nach unten zu blättern, bis die Symbole in Menü 11 erscheinen.) Erläuterungen zu den Tasten ↓/↑ und OK finden Sie auf Seite 13.

1 HINTERGRUNDBEL (Seite 13)

Im Menü HINTERGRUNDBEL können Sie die Helligkeit der Hintergrundbeleuchtung einstellen.

2 KONTRAST Ⓞ (Seite 13)

Im Menü KONTRAST können Sie den Bildkontrast einstellen.

3 HELLIGKEIT (Seite 13)

Im Menü HELLIGKEIT können Sie die Helligkeit des Bildes (Schwarzwert) einstellen.

4 BILDSCHIRM (Seite 14)

Im Menü BILDSCHIRM können Sie die Schärfe (Phase/Pitch) und die Position (horizontal/vertikal) des Bildes einstellen.

5 FARBE (Seite 15)

Im Menü FARBE können Sie die Farbtemperatur des Bildes einstellen. Damit legen Sie fest, ob die Farben auf dem Bildschirm eher bläulich oder eher rötlich erscheinen.

6 GAMMA γ (Seite 16)

Im Menü GAMMA können Sie den Farbton des Bildes einstellen.

7 POSITION MENÜ (Seite 16)

Im Menü POSITION MENÜ können Sie die Position des Bildschirmmenüs einstellen.

8 EINGANGSERKENN (nur SDM-S74E) (Seite 16)

Wählen Sie das Menü EINGANGSERKENN, wenn Sie den Eingang automatisch wechseln möchten.

9 LANGUAGE (Seite 16)

Wählen Sie LANGUAGE, um die Sprache auszuwählen, in der Menüs und Meldungen angezeigt werden.

10 ZURÜCKSETZEN →← (Seite 17)

Hiermit können Sie die Werte auf die Standardeinstellungen zurücksetzen.

11 MENÜ-SPERRE On (Seite 17)

Hiermit können Sie Bedienelemente sperren, um ein versehentliches Ändern der Einstellungen oder das Zurücksetzen zu verhindern.

■ Verwenden der Tasten MENU, ↓/↑ und OK

1 Rufen Sie das Hauptmenü auf.

Drücken Sie die Taste MENU, um das Hauptmenü auf dem Bildschirm aufzurufen.

2 Wählen Sie das Menü aus, in dem Sie Einstellungen vornehmen wollen.

Wählen Sie mit den Tasten ↓/↑ das gewünschte Menü aus. Wählen Sie mit der Taste OK die gewünschte Menüoption aus.

3 Wählen Sie einen Wert für die Option.

Nehmen Sie die Einstellung mit den Tasten ↓/↑ vor und drücken Sie dann die Taste OK.

Sobald Sie die Taste OK drücken, wird die Einstellung gespeichert und das voherige Menü wird wieder angezeigt.

4 Schließen Sie das Menü.

Wenn Sie die Taste MENU einmal drücken, erscheint wieder die normale Anzeige. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 30 Sekunden automatisch ausgeblendet.

■ Zurücksetzen der Werte auf die Standardeinstellungen

Sie können die Einstellungen über das Menü ZURÜCKSETZEN zurücksetzen. Weitere Informationen zum Zurücksetzen der Einstellungen finden Sie unter →← (ZURÜCKSETZEN) auf Seite 17.

Einstellen der Hintergrundbeleuchtung (HINTERGRUNDBEL)

Wenn der Bildschirm zu hell ist, stellen Sie die Hintergrundbeleuchtung ein, so dass die Anzeigen auf dem Bildschirm besser zu erkennen sind.

Hinweis

Die Hintergrundbeleuchtung kann nicht eingestellt werden, wenn der ECO-Modus auf HELL, MITTEL oder DUNKEL gesetzt ist (Seite 18).

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option |:○ (HINTERGRUNDBEL) und drücken Sie OK.

Das Menü HINTERGRUNDBEL erscheint auf dem Bildschirm.

3 Stellen Sie mit den Tasten ↓/↑ die Helligkeit der Hintergrundbeleuchtung ein und drücken Sie dann OK.

- Einstellen des Kontrasts (KONTRAST)

Zum Einstellen des Bildkontrasts.

Hinweis

Der Kontrast kann nicht eingestellt werden, wenn der ECO-Modus auf HELL, MITTEL oder DUNKEL gesetzt ist (Seite 18).

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option Ⓐ (KONTRAST) und drücken Sie OK.

Das Menü KONTRAST erscheint auf dem Bildschirm.

3 Stellen Sie mit den Tasten ↓/↑ den Kontrast ein und drücken Sie dann OK.

Einstellen des Schwarzwerts des Bildes (HELLIGKEIT)

Zum Einstellen der Bildhelligkeit (Schwarzwert).

Hinweis

Die Helligkeit kann nicht eingestellt werden, wenn der ECO-Modus auf HELL, MITTEL oder DUNKEL gesetzt ist (Seite 18).

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option ⚙ (HELLIGKEIT) und drücken Sie OK.

Das Menü HELLIGKEIT erscheint auf dem Bildschirm.

3 Stellen Sie mit den Tasten ↓/↑ die Helligkeit ein und drücken Sie dann OK.

A Einstellen der Bildschärfe und der Bildposition (BILDSCHIRM) (SDM-S73E/S74E, nur analoges RGB-Signal)

Hinweis

Wenn digitale RGB-Signale vom DVI-D-Eingangsanschluss eingehen, ist diese Einstellung nicht erforderlich.

■ Automatische Einstellung der Bildqualität

Wenn am Monitor ein Eingangssignal eingeht, wird automatisch die Bildposition und die Schärfe (Phase/Pitch) eingestellt, so dass ein klares Bild auf dem Bildschirm erscheint (Seite 18).

Hinweis

Wenn die automatische Einstellung der Bildqualität aktiviert ist, funktioniert nur noch der Netzschalter ⏻.

Wenn das Bild mit der automatischen Einstellung der Bildqualität dieses Monitors nicht gut genug eingestellt wird

Sie können eine weitere automatische Einstellung der Bildqualität für das aktuelle Eingangssignal vornehmen. Näheres dazu finden Sie unter AUTOMATISCH weiter unten.

Wenn Sie darüber hinaus weitere Einstellungen der Bildqualität vornehmen müssen

Sie können die Schärfe (Phase/Pitch) und Position (horizontal/vertikal) des Bildes auch manuell einstellen.

Diese Einstellungen werden im Gerät gespeichert und automatisch abgerufen, wenn am Monitor wieder die gleichen Eingangssignale eingechen.

Diese Einstellungen müssen Sie unter Umständen erneut vornehmen, wenn Sie nach dem Anschließen des Computers das Eingangssignal wechseln.

■ Vornehmen einer weiteren automatischen Einstellung der Bildqualität für das aktuelle Eingangssignal (AUTOMATISCH)

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option A (BILDSCHIRM) und drücken Sie OK.

Das Menü BILDSCHIRM erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die Option AUTOMATISCH und drücken Sie OK.

Nehmen Sie die gewünschten Einstellungen von Phase und Pitch des Bildschirms sowie horizontaler bzw. vertikaler Position für das aktuelle Eingangssignal vor und speichern Sie die Einstellungen.

4 Wählen Sie mit den Tasten ↓/↑ die Option ↩ und drücken Sie OK.

Der Menübildschirm erscheint wieder.

■ Manuelles Einstellen der Bildschärfe (PHASE/PITCH)

Sie können die Bildschärfe folgendermaßen einstellen.

1 Stellen Sie die Auflösung am Computer auf 1280 × 1024 ein.

2 Legen Sie die CD-ROM ein.

3 Starten Sie die CD-ROM, wählen Sie Region und Modell aus und rufen Sie das Testmuster auf. Für Windows

Klicken Sie auf [Utility] → [Windows]/[Win Utility.exe].

Für Macintosh

Klicken Sie auf [Utility] → [Mac]/[Mac Utility].

4 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

5 Wählen Sie mit den Tasten ↓/↑ die Option (BILDSCHIRM) und drücken Sie OK.

Das Menü BILDSCHIRM erscheint auf dem Bildschirm.

6 Wählen Sie mit den Tasten ↓/↑ die Option PHASE und drücken Sie dann OK.

Das Menü PHASE erscheint auf dem Bildschirm.

7 Reduzieren Sie mit den Tasten ↓/↑ die horizontalen Streifen auf ein Minimum.

Stellen Sie das Bild so ein, dass die horizontalen Streifen auf ein Minimum reduziert werden.

8 Drücken Sie die Taste OK.

Das Hauptmenü erscheint auf dem Bildschirm.

Wenn auf dem gesamten Bildschirm vertikale Streifen zu sehen sind, stellen Sie mit den folgenden Schritten den Pitch ein.

9 Wählen Sie mit den Tasten ↓/↑ die Option PITCH und drücken Sie dann OK.

Das Menü PITCH erscheint auf dem Bildschirm.

10 Korrigieren Sie mit den Tasten ↓/↑ die vertikalen Streifen.

Stellen Sie das Bild so ein, dass die vertikalen Streifen verschwinden.

11 Klicken Sie abschließend auf dem Bildschirm auf END. Damit wird das Testmuster ausgeschaltet.

12 Drücken Sie die Taste OK.

Das Menü BILDSCHIRM wird wieder angezeigt.

13 Wählen Sie mit den Tasten ↓/↑ die Option ↩ und drücken Sie OK.

Der Menübildschirm erscheint wieder.

■ Manuelles Einstellen der Bildposition (H CENTER/V CENTER)

Wenn sich das Bild nicht in der Bildschirmmitte befindet, stellen Sie die Bildposition folgendermaßen ein.

1 Stellen Sie die Auflösung am Computer auf 1280 × 1024 ein.

2 Legen Sie die CD-ROM ein.

3 Starten Sie die CD-ROM, wählen Sie Region und Modell aus und rufen Sie das Testmuster auf. Für Windows

Klicken Sie auf [Utility] → [Windows]/[Win Utility.exe]. Für Macintosh

Klicken Sie auf [Utility] → [Mac]/[Mac Utility].

4 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

5 Wählen Sie mit den Tasten ↓/↑ die Option (BILDSCHIRM) und drücken Sie dann OK.

Das Menü BILDSCHIRM erscheint auf dem Bildschirm.

6 Wählen Sie mit den Tasten ↓/↑ die Option H CENTER oder V CENTER und drücken Sie dann OK.

Das Menü H CENTER oder V CENTER erscheint auf dem Bildschirm.

7 Zentrieren Sie das Testmuster mit den Tasten ↓/↑ auf dem Bildschirm.

8 Klicken Sie abschließend auf dem Bildschirm auf END. Damit wird das Testmuster ausgeschaltet.

9 Drücken Sie die Taste OK.

Das Menü BILDSCHIRM wird wieder angezeigt.

10 Wählen Sie mit den Tasten ↓/↑ die Option ↩ und drücken Sie OK.

Der Menübildschirm erscheint wieder.

Einstellen der Farbtemperatur (FARBE)

Sie können die Farbstufe des weißen Farbfeldes im Bild aus den Standardeinstellungen für die Farbtemperatur auswählen. Sie können die Farbtemperatur, falls erforderlich, auch feineinstellen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option (FARBE) und drücken Sie dann OK.

Das Menü FARBE erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die gewünschte Farbtemperatur aus und drücken Sie dann OK.

Wenn Sie die Farbtemperatur von 9300K auf 6500K senken, erscheinen weiße Flächen nicht mehr bläulich, sondern rötlich.

■ Feineinstellen der Farbtemperatur (BENUTZEREINST)

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option ☐ (FARBE) und drücken Sie dann OK.

Das Menü FARBE erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die Option EINSTELLUNG und drücken Sie dann OK.

Das Menü für die Feineinstellung der Farbtemperatur erscheint auf dem Bildschirm.

4 Wählen Sie mit den Tasten ↓/↑ die Option R (Rot) oder B (Blau) und drücken Sie OK. Stellen Sie dann mit den Tasten ↓/↑ die Farbtemperatur ein und drücken Sie OK.

Bei dieser Einstellung wird die Farbtemperatur verändert, indem die Rot- oder die Blaukomponente im Vergleich zur Grünkomponente verstärkt oder abgeschwächt wird. Die Grünkomponente bleibt dabei unverändert.

5 Wählen Sie mit den Tasten ↓/↑ die Option ↩ und drücken Sie OK.

Die neue Farbeinstellung für BENUTZEREINST wird gespeichert und automatisch abgerufen, wenn Sie BENUTZER auswählen.

Das Hauptmenü erscheint auf dem Bildschirm.

γ Einstellen des Gammamodus (GAMMA)

Sie können die Farben des Bildes auf dem Bildschirm mit den Originalfarben des Bildes abgleichen.

1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.
2 Wählen Sie mit den Tasten ↓/↑ die Option γ (GAMMA) und drücken Sie dann OK.
Das Menü GAMMA erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ den gewünschten Modus und drücken Sie dann OK.

Ändern der Menüposition (POSITION MENÜ)

Sie können das Menü verschieben, wenn es das Bild auf dem Bildschirm verdeckt.

1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.
2 Wählen Sie mit den Tasten ↓/↑ die Option (POSITION MENÜ) und drücken Sie dann OK.
Das Menü POSITION MENU wird auf dem Bildschirm angezeigt.
3 Wählen Sie mit den Tasten ↓/↑ die gewünschte Position aus und drücken Sie OK.
Sie können eine von 9 Positionen für das Menü auswählen.

Automatisches Umschalten des Eingangs (EINGANGSERKENN) (nur SDM-S74E)

Wenn Sie im Menü EINGANGSERKENN die Option AUTOMATIK EIN wählen, erkennt der Monitor automatisch, ob an einem Eingangsanschluss ein Signal eingespeist wird. Ist dies der Fall, wird automatisch zu dem Eingang umgeschaltet, bevor der Monitor in den Energiesparmodus wechselt.

1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.
2 Wählen Sie mit den Tasten ↓/↑ die Option → (EINGANGSERKENN) und drücken Sie die Taste OK.
Das Menü EINGANGSERKENN erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ den gewünschten Modus aus und drücken Sie OK.

• AUTOMATIK EIN: Wenn am ausgewählten Eingangsanschluss kein Signal eingeht oder wenn Sie mit den Tasten ↓/↑ am Monitor einen
Eingangsanschluss auswählen, an dem kein Signal eingeht, wird eine Meldung am Bildschirm angezeigt (Seite 19) und der Monitor prüft automatisch, ob an einem anderen
Eingangsanschluss ein Signal eingespeist wird. Ist dies der Fall, wird zu diesem Eingang umgeschaltet. Wenn zu einem anderen Eingang umgeschaltet wird, erscheint der ausgewählte Eingangsanschluss oben links auf dem Bildschirm.
Wenn kein Signal eingespeist wird, wechselt der Monitor automatisch in den Energiesparmodus.

- AUTOMATIK AUS: Der Eingang wird nicht automatisch gewechselt. Drücken Sie die Tasten ↓/↑, wenn Sie den Eingang wechseln möchten.

Auswählen der Sprache für die Bildschirmmenüs (LANGUAGE)

Sie können die Sprache auswählen, in der Menüs und Meldungen auf dem Monitor angezeigt werden.

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option (LANGUAGE) und drücken Sie OK.

Das Menü LANGUAGE erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ eine Sprache aus und drücken Sie dann OK.

• ENGLISH: Englisch
• FRANÇAIS: Französisch
• DEUTSCH
- ESPAÑOL: Spanish
• ITALIANO: Italienisch
• NEDERLANDS: Niederländisch
• SVENSKA: Schwedisch
•:由本語isch
• : Chinesisch

• РУССКИЙ: R u s

→← Zurücksetzen aller Einstelldaten auf die Standardwerte (ZURÜCKSETZEN)

Hiermit können Sie die Werte auf die Standardeinstellungen zurücksetzen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option →← (ZURÜCKSETZEN) und drücken Sie OK.

Das Menü ZURÜCKSETZEN erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ den gewünschten Modus und drücken Sie dann OK.

- OK: Zum Zurücksetzen aller Einstellungen auf die werkseitigen Werte. Beachten Sie, dass die Einstellung für [LANGUAGE) bei diesem Verfahren nicht zurückgesetzt wird.

- ABBRECHEN: Zum Abbrechen des Zurücksetzens und zum Zurückschalten zum Mentübildschirm.

Oπ Sperren der Menüs und Bedienelemente (MENÜ-SPERRE)

Hiermit können Sie Bedienelemente sperren, um ein versehentliches Ändern der Einstellungen oder das Zurücksetzen zu verhindern.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option Oπ (MENÜ-SPERRE) und drücken Sie OK.

Das Menü MENÜ-SPERRE erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die Option EIN oder AUS und drücken Sie dann OK.

- EIN: Nur der Netzschalter ⏻ funktioniert. Wenn Sie versuchen, eine andere Funktion auszuführen, erscheint (MENÜ-SPERRE) auf dem Bildschirm.

- AUS: Die Menüsperre wird deaktiviert. Wenn O π (MENÜ-SPERRE) auf EIN gesetzt ist und Sie die Taste MENU drücken, wird automatisch O π (MENÜ-SPERRE) ausgewählt.

Technische Merkmale

Die Energiesparfunktion

Dieser Monitor erfüllt die Energiesparrichtlinien der VESA, des ENERGY STAR-Programms und des NUTEK-Standards. Wenn der Monitor an einen Computer oder eine Grafikkarte angeschlossen ist, der bzw. die DPM (Display Power Management) unterstützt, wird der Stromverbrauch des Monitors wie unten erläutert reduziert.

SDM-S73E

Betriebsmodus Leistungsaufnahme Netzanzeige
Normalbetrieb bis zu 45 W grün
Deaktiviert* (Tiefschlaf)	bis zu 1 W** orange
Ausgeschaltet bis zu 1 W rot
Hauptstromversorgung 0 W ausgeschaltet	aus

SDM-S74E

Betriebsmodus Leistungsaufnahme Netzanzeige ⏻
Normalbetrieb bis zu 45 W grün
Deaktiviert* (Tiefschlaf)	bis zu 1 W** orange
Ausgeschaltet bis zu 1 W rot
Hauptstromversorgung 0 W ausgeschaltet	aus

* Wenn der Computer in den Modus „Deaktiviert“ wechselt, geht kein Eingangssignal mehr ein und KEIN EING SIGNAL erscheint auf dem Bildschirm. Nach 5 Sekunden schaltet der Monitor in den Energiesparmodus.

„Tiefschlaf“ ist ein Energiesparmodus, der von der EPA (Environmental Protection Agency - Umweltbehörde der USA) definiert wurde.

** Die maximale Leistungsaufnahme bei einer Stromversorgung mit 100-120 V Wechselstrom beträgt 1,0 W.

Verringern der Leistungsaufnahme (ECO-Modus)

Durch mehrmaliges Drücken der Taste ECO an der Vorderseite des Monitors können Sie die Bildschirmhelligkeit auswählen.

Der Modus wird auf dem Bildschirm angezeigt und die Bildhelligkeit wird je nach dem ausgewählten Modus eingestellt. Nach etwa 5 Sekunden wird das Menü automatisch ausgeblendet. Mit dem Wechsel des Modus von HELL zu MITTEL zu DUNKEL wird der Bildschirm immer dunkler und die Leistungsaufnahme immer geringer.

Standardmäßig ist die Bildschirmhelligkeit auf BENUTZER eingestellt.

Wenn Sie BENUTZER wählen, können Sie die Hintergrundbeleuchtung mit den Tasten ↓/↑ einstellen, genauso als hätten Sie im Menü die Option HINTERGRUNDBEL ausgewählt.

Hinweis

Nur wenn der ECO-Modus auf BENUTZER gesetzt ist, können die Menüoptionen HINTERGRUNDBEL, KONTRAST und HELLIGKEIT eingestellt werden (Seite 13).

Automatische Einstellung der Bildqualität (SDM-S73E/S74E, nur analoges RGB-Signal)

Wenn am Monitor ein Eingangssignal eingeht, werden automatisch die Bildposition und die Schärfe (Phase/Pitch) eingestellt, so dass ein klares Bild auf dem Bildschirm erscheint.

Werkseitig vordefinierter Modus

Wenn ein Eingangssignal in den Monitor eingespeist wird, vergleicht der Monitor dieses Signal mit den werkseitig vordefinierten Modi im Speicher des Monitors und wählt automatisch den Modus aus, bei dem sich in der Bildschirmmitte eine hohe Bildqualität erzielen lässt. Wenn das Eingangssignal einem werkseitig vordefinierten Modus entspricht, wird das Bild

automatisch mit den entsprechenden Standardeinstellungen angezeigt.

Wenn die Eingangssignale keinem der werkseitig vordefinierten Modi entsprechen

Wenn am Monitor ein Eingangssignal eingeht, das keinem der werkseitig vordefinierten Modi entspricht, wird an diesem Monitor die automatische Einstellungsfunktion für die Bildqualität aktiviert und sorgt dafür, dass das Bild immer scharf und in guter Qualität auf dem Bildschirm angezeigt wird (innerhalb der folgenden Monitorfrequenzbereiche):

Horizontalfrequenz: 28–80 kHz

Vertikalfrequenz: 48–75 Hz

Wenn der Monitor zum ersten Mal Eingangssignale empfängt, die nicht einem der werkseitig voreingestellten Modi entsprechen, dauert es daher in der Regel länger als im Normalfall, bis ein Bild auf dem Bildschirm erscheint. Die bei diesem Prozess eingestellten Daten werden automatisch im Gerät gespeichert, so dass der Monitor beim nächsten Mal, wenn das entsprechende Signal eingeht, genauso schnell reagiert wie bei einem werkseitig voreingestellten Signal.

Wenn Sie Phase, Pitch und Bildposition manuell einstellen

Bei einigen Eingangssignalen werden mit der automatischen Einstellung der Bildqualität dieses Monitors Bildposition, Phase und Pitch möglicherweise nicht zufrieden stellend eingestellt. In diesem Fall können Sie die Einstellungen manuell vornehmen (Seite 14). Wenn Sie diese Einstellungen manuell vornehmen, werden sie als Benutzermodi im Gerät gespeichert und automatisch abgerufen, wenn am Monitor wieder die gleichen Eingangssignale eingehen.

Hinweis

Wenn die automatische Einstellung der Bildqualität aktiviert ist, funktioniert nur noch der Netzschalter ⏻.

Störungsbehebung

Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an den Kundendienst wenden.

Bildschirmmeldungen

Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der folgenden Warnmeldungen auf dem Bildschirm. Schlagen Sie bitte die zugehörige Abhilfemaßnahme nach (siehe „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 20).

Wenn „UNZULÄSSIGER BEREICH“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass das Eingangssignal nicht den technischen Daten des Monitors entspricht. Überprüfen Sie Folgendes.

Weitere Informationen zu den Bildschirmmeldungen finden Sie unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 20.

Wenn „xxx.xkHz/ xxxHz“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass der Monitor die Horizontal- oder Vertikalfrequenz nicht unterstützt.

Die Zahlen geben die Horizontal- und Vertikalfrequenz des aktuellen Eingangssignals an.

SDM-S73E

SDM-S74E

Wenn „AUFLÖSUNG > 1280 × 1024“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass der Monitor die Auflösung nicht unterstützt (1280 × 1024 oder weniger).

SDM-S73E

SDM-S74E

Wenn „KEIN EING SIGNAL“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass am zurzeit ausgewählten Eingang kein Eingangssignal eingeht.

Wenn EINGANGSERKENN (Seite 16) beim SDM-S74E auf AUTOMATIK EIN gesetzt ist, sucht der Monitor ein anderes Eingangssignal und wechselt den Eingang automatisch.

SDM-S73E

SDM-S74E

„IN STROMSPARMODUS“

Etwa 5 Sekunden, nachdem die Meldung erscheint, wechselt der Monitor in den Stromsparmodus.

DE

Wenn „KABEL NICHT VERBUNDEN“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass das Videosignalkabel nicht mehr an den zurzeit ausgewählten Eingang angeschlossen ist.

Wenn EINGANGSERKENN (Seite 16) beim SDM-S74E auf AUTOMATIK EIN gesetzt ist, sucht der Monitor ein anderes Eingangssignal und wechselt den Eingang automatisch.

SDM-S73E

SDM-S74E

Fehlersymptome und Abhilfemaßnahmen

Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Bedienungsanleitung zu dem angeschlossenen Computer bzw. Gerät nach.

Symptom Überprüfen Sie bitte Folgendes

Es wird kein Bild angezeigt

Die Netzanzeige ⏻ leuchtet nicht oder die Netzanzeige ⏻ leuchtet nicht auf, wenn der Netzschalter ⏻ gedrückt wird.

Die Netzanzeige ⏻ leuchtet rot. KABEL NICHT VERBUNDEN erscheint auf dem Bildschirm.

KEIN EING SIGNAL erscheint auf dem Bildschirm oder die Netzanzeige ⏻ leuchtet orange oder wechselt zwischen grün und orange.

UNZULÄSSIGER BEREICH erscheint auf dem Bildschirm (Seite 19).

Sie arbeiten mit Windows. • Wenn Sie

• Überprüfen Sie, ob das Netzkabel korrekt angeschlossen ist.
• Überprüfen Sie, ob der Hauptnetzschalter MAIN POWER des Monitors auf „ein“ steht (Seite 9).
• Überprüfen Sie, ob der Netzschalter ⏻ eingeschaltet ist.
• Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 7).
• Achten Sie darauf, dass am Videoeingangsanschluss keine Stifte verbogen oder eingedrückt sind.
• Überprüfen Sie, ob das richtige Eingangssignal ausgewählt ist (nur SDM-S74E) (Seite 11).
• Ein nicht mitgeliefertes Videosignalkabel ist angeschlossen. Wenn Sie ein nicht mitgeliefertes Videosignalkabel anschließen, erscheint unter Umständen KABEL NICHT VERBUNDEN am Bildschirm. Dabei handelt es sich nicht um eine Fehlfunktion.
• Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 7).
• Achten Sie darauf, dass am Videoeingangsanschluss keine Stifte verbogen oder eingedrückt sind.
• Überprüfen Sie, ob das richtige Eingangssignal ausgewählt ist (nur SDM-S74E) (Seite 11).

■ Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte Probleme

- Der Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.

- Überprüfen Sie, ob die Grafikkarte korrekt eingebaut ist.

- Überprüfen Sie, ob der Computer eingeschaltet ist.

- Starten Sie den Computer neu.

■ Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte Probleme

- Überprüfen Sie, ob die Videofrequenz im für den Monitor angegebenen Bereich liegt. Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein:

SDM-S73E

Horizontal: 28 - 80 kHz (analoges RGB)

Vertikal: 48 – 75 Hz (analoges RGB)

Auflösung: 1280 × 1024 oder weniger SDM-S74E

Horizontal: 28 – 80 kHz (analoges RGB), 28 – 64 kHz (digitales RGB)

Vertikal: 48 – 75 Hz (analoges RGB), 60 Hz (digitales RGB)

Auflösung: 1280 × 1024 oder weniger

hen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den

alten Monitor wieder an und gehen folgendermaßen vor: Wählen Sie in der Liste „Hersteller“ die Option „SONY“ und wählen Sie dann in der Liste „Modelle“ im Geräteauswahlbildschirm von Windows die Option „SDM-S73E“ oder „SDM-S74E“. Wenn der Modellname dieses Monitors in der Liste „Modelle“ nicht angezeigt wird, probieren Sie es mit „Plug & Play“.

Sie arbeiten mit einem Macintosh-System.

- Wenn Sie einen Macintosh anschließen wollen, verwenden Sie gegebenenfalls einen Adapter (nicht mitgeliefert). Schließen Sie den Adapter an den Computer an, bevor Sie das Videosignalkabel anschließen.

Symptom Überprüfen Sie bitte Folgendes
Das Bild flimmert, springt, oszilliert oder ist gestört	Stellen Sie Pitch und Phase ein (SDM-S73E/S74E, nur analoges RGB-Signal) (Seite 14).Schließen Sie das Netzkabel des Monitors an eine andere Netzsteckdose, möglichst an einem anderen Stromkreis, an.Ändern Sie die Ausrichtung des Monitors.Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte ProblemeSchlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach.Überprüfen Sie, ob der Grafikmodus (VESA, Macintosh 19 Zoll Farbe usw.) und die Frequenz des Eingangssignals von diesem Monitor unterstützt werden. Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz ist.Dieser Monitor kann Signale im Zeilensprungmodus nicht verarbeiten. Stellen Sie progressive Signale ein.Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit dem Sie die besten Bilder erzielen.
Das Bild ist verschwommen	Stellen Sie Helligkeit und Kontrast ein (Seite 13).Stellen Sie Pitch und Phase ein (SDM-S73E/S74E, nur analoges RGB-Signal) (Seite 14).Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte ProblemeStellen Sie die Auflösung am Computer auf 1280 × 1024 ein.
Doppelbilder sind zu sehen	Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn dieses Phänomen auftritt.Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.
Das Bild ist nicht zentriert oder die Bildgröße ist nicht korrekt (SDM-S73E/S74E, nur analoges RGB-Signal)	Stellen Sie Pitch und Phase ein (Seite 14).Stellen Sie die Bildposition ein (Seite 15). Beachten Sie, dass bei bestimmten Videomodi die Anzeige nicht den gesamten Bildschirm füllt.
Das Bild ist zu klein	Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte ProblemeStellen Sie die Auflösung am Computer auf 1280 × 1024 ein.
Das Bild ist dunkel	Stellen Sie die Hintergrundbeleuchtung ein (Seite 13).Stellen Sie die Helligkeit ein (Seite 13).Stellen Sie über das Menü GAMMA den Gammawert ein (Seite 16).Nach dem Einschalten des Geräts dauert es einige Minuten, bis der Bildschirm hell wird.Je nach dem ausgewählten ECO-Modus wird der Bildschirm möglicherweise dunkler.
Wellenförmige oder elliptische Moiré-Effekte sind sichtbar	Stellen Sie Pitch und Phase ein (SDM-S73E/S74E, nur analoges RGB-Signal) (Seite 14).
Die Farbe ist nicht gleichmäßig	Stellen Sie Pitch und Phase ein (SDM-S73E/S74E, nur analoges RGB-Signal) (Seite 14).
Weiß sieht nicht weiß aus	Stellen Sie die Farbtemperatur ein (Seite 15).
Die Bedienelemente am Monitor funktionieren nicht (orischeint auf dem Bildschirm)	Wenn MENÜ-SPERRE auf „EIN“ gesetzt ist, setzen Sie die Option auf „AUS“ (Seite 17).
Der Monitor schaltet sich nach einer Weile aus	Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeDeaktivieren Sie die Stromsparfunktion des Computers.
Die auf dem Menübildschirm angezeigte Auflösung ist nicht korrekt.	Je nach Grafikkarteneinstellung entspricht die auf dem Menübildschirm angezeigte Auflösung nicht der Auflösung, die am Computer eingestellt ist.
Wenn die Hauptstromversorgung ausgeschaltet wird, leuchtet die Netzanzeige noch eine Weile	Wenn die Hauptstromversorgung eingeschaltet ist, aber der Netzschalter nicht gedrückt wurde, oder wenn sich der Monitor im Energiesparmodus befindet, schaltet sich die Netzanzeige möglicherweise nicht sofort aus, wenn Sie das Gerät am Schalter MAIN POWER ausschalten. Dies ist keine Fehlfunktion.

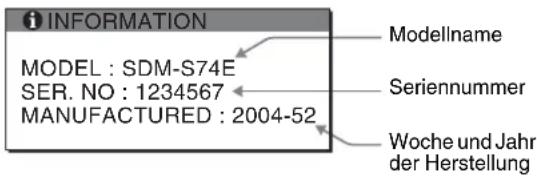

Anzeigen von Informationen zu diesem Monitor Während Videosignale am Monitor eingehen, halten Sie die Taste MENU mehr als 5 Sekunden lang gedrückt, bis ein Feld mit Informationen erscheint.

Drücken Sie erneut die Taste MENU, um das Feld auszublenden.

Beispiel

Lässt sich ein Problem mit den oben angegebenen Maßnahmen nicht beheben, wenden Sie sich an einen autorisierten Sony-Händler. Halten Sie die folgenden Informationen bereit:

• Modellname: SDM-S73E oder SDM-S74E
- Seriennummer
• Detaillierte Beschreibung des Problems
• Kauf datum
- Modellbezeichnung und technische Daten des Computers und der Grafikkarte
- Typ der eingespeisten Signale (analoge RGB-Signale/digitale RGB-Signale)

Technische Daten

SDM-S73E

LCD-Bildschirm Bildschirmtyp: a-Si-TFT-

Aktivmatrix

Bildgröße: 17,0 Zoll

Eingangssignalformat RGB-Betriebsfrequenz*

Auflösung Horizontal: bis zu 1280 Punkte

Vertical: bis zu 1024 Zeilen

Eingangssignalpegel

RGB-Videosignal

0,7 Vp-p, 75 Ω, positiv

SYNC-Signal

TTL-Pegel, 2,2 kΩ,

positiv oder negativ

(separates horizontales und

vertikales Signal oder

zusammengesetztes

Synchronisationssignal)

0,3 Vp-p, 75 Ω, negativ

(Grünsignal mit Sync)

Betriebsspannung 100 – 240 V, 50 – 60 Hz,

bis zu 1,0 A

Leistungsaufnahme bis zu 45 W

Betriebstemperatur 5 - 35°C

Abmessungen (B/H/T) Bildschirm (aufrecht stehend):

ca. 367 × 403 - 463 × 234 mm

(mit Ständer)

ca. 367 × 315 × 60 mm

(ohne Ständer)

Gewicht ca. 5,8 kg (mit Ständer)

ca. 4,1 kg

(ohne Ständer)

Plug & Play DDC2B

Zubehör Erläuterungen dazu finden Sie auf

Seite 6.

SDM-S74E

LCD-Bildschirm Bildschirmtyp: a-Si-TFT-

Aktivmatrix

Bildgröße: 17,0 Zoll

Eingangssignalformat RGB-Betriebsfrequenz*

Auflösung Horizontal: bis zu 1280 Punkte

Vertikal: bis zu 1024 Zeilen

Eingangssignalpegel RGB-Videosignal

0,7 Vp-p, 75 Ω, positiv

SYNC-Signal

TTL-Pcgcl, 2,2 kΩ,

positiv oder negativ

(separates horizontales und

vertikales Signal oder

zusammengesetztes

Synchronisationssignal)

0,3 Vp-p, 75 Ω, negativ

(Grünsignal mit Sync)

Digitales RGB-Signal (DVI):

TMDS (einfache Verbindung)

Betriebsspannung 100 – 240 V, 50 – 60 Hz,

bis zu 1,0 A

Leistungsaufnahme bis zu 45 W

Betriebstemperatur 5 – 35°C

Abmessungen (B/H/T) Bildschirm (aufrecht stehend):

ca. 367 × 403 - 463 × 234 mm

(mit Ständer)

ca. 367 × 315 × 60 mm

(ohne Ständer)

Gewicht ca. 5,9 kg (mit Ständer)

ca. 4,2 kg

(ohne Ständer)

Plug & Play DDC2B

Zubehör Erläuterungen dazu finden Sie auf

Seite 6.

* Empfohlene Werte für das horizontale und vertikale Timing

• Das horizontale Synchronbreitenverhältnis sollte bei mehr als 4,8% des horizontalen Gesamt-Timing oder bei 0,8 μSek. liegen, je nachdem, welcher Wert höher ist.
  • Die horizontale Austastbreite sollte über 2,5 μSek. liegen.
  • Die vertikale Austastbreite sollte über 450 μSek. liegen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Energisparfunktion 16

Återgå till menyn BILD.

Återgå till menyn BILD.

Upplösning Horisontellt: Max.1280 bildpunkter

Vertikalt: Max.1024 linjer

Insignalnivåer RGB-videosignal

0,7 Vp-p, 75 Ω, positiv

SYNC-signal

TTL-nivå, 2,2 kΩ,

Upplösning Horisontellt: Max.1280 bildpunkter

Vertikalt: Max.1024 linjer

Insignalnivåer RGB-videosignal

0,7 Vp-p, 75 Ω, positiv

SYNC-signal

TTL-nivå, 2,2 kΩ,

Driftstemperatur 5 -35°C

Technische kenmerken....17

Technische gegevens ....23

Technische kenmerken

Stroomspaarfunctie
