Marca	Sony
Modelo	SDM-S73E
Tipo de producto	Pantalla LCD
Tamaño de la pantalla	17 pulgadas (43,2 cm)
Resolución máxima	1280 x 1024 píxeles
Tipo de panel	a-Si TFT de matriz activa
Señal de entrada	RGB analógico (HD15)
Frecuencia horizontal	28 - 80 kHz
Frecuencia vertical	48 - 75 Hz
Consumo eléctrico (normal)	45 W máx.
Consumo eléctrico (espera)	1 W máx.
Alimentación	100 - 240 V, 50/60 Hz
Dimensiones con soporte (L x A x P)	367 x 403-463 x 234 mm
Dimensiones sin soporte (L x A x P)	367 x 315 x 60 mm
Peso con soporte	5,8 kg
Peso sin soporte	4,1 kg

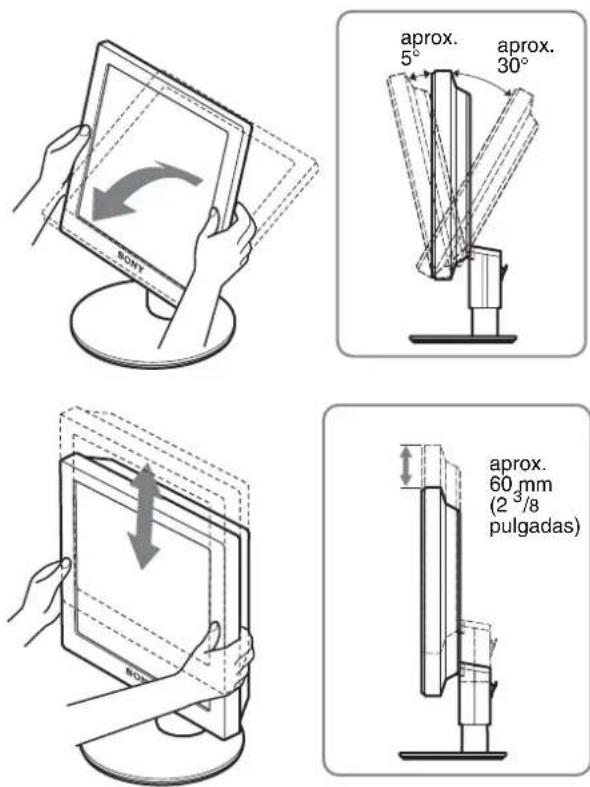

Ángulo de inclinación	Aproximadamente 5° hacia adelante, 30° hacia atrás
Ajuste de altura	Aproximadamente 60 mm
Funciones de ahorro de energía	Modo ECO (Alto, Medio, Bajo, Usuario)
Ajustes de imagen	Retroiluminación, Contraste, Brillo, Fase/Reloj, Centrado, Color, Gamma
Idiomas del menú	Inglés, Francés, Alemán, Español, Italiano, Neerlandés, Sueco, etc.
Mantenimiento	Limpiar con un paño suave; no usar disolventes
Seguridad	Desconectar antes de limpiar; evitar temperaturas extremas, golpes, polvo
Reparabilidad	Piezas de repuesto disponibles; contactar a un distribuidor Sony autorizado

Preguntas frecuentes - SDM-S73E SONY

¿Qué hacer si la pantalla se queda negra?

Verifique que el cable de alimentación esté enchufado y que el interruptor MAIN POWER esté en I. Si el indicador de alimentación está rojo, presione el botón ⏻. Verifique también el cable de video.

¿Por qué aparece el mensaje 'SIN ENTRADA DE VIDEO'?

Esto significa que no se detecta ninguna señal de video. Verifique las conexiones del cable de video y que la computadora no esté en modo de suspensión. Presione una tecla del teclado o mueva el ratón.

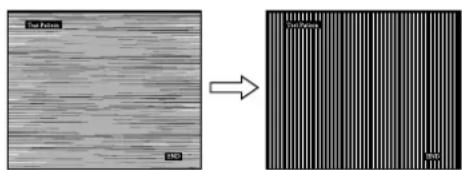

¿Cómo ajustar la nitidez de la imagen?

Use el menú PANTALLA: ajuste primero la FASE para eliminar las bandas horizontales, luego el RELOJ para las bandas verticales. También puede iniciar el ajuste automático mediante AUTOMÁTICO.

¿Qué significa el mensaje 'FUERA DE RANGO DE FRECUENCIAS'?

La señal de entrada supera las frecuencias admitidas (horizontal < 80 kHz, vertical < 75 Hz). Ajuste la resolución de la computadora a 1280 x 1024 o menos, y verifique las frecuencias.

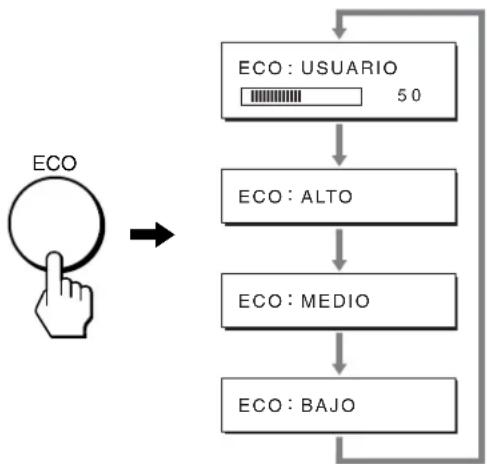

¿Cómo ahorrar energía con este monitor?

Presione la tecla ECO para elegir entre los modos ALTO, MEDIO, BAJO o USUARIO. Cuanto más bajo sea el nivel, más disminuyen el brillo y el consumo.

¿La imagen parpadea o salta, qué hacer?

Ajuste el pitch y la fase en el menú PANTALLA. Verifique también que el cable de video esté bien conectado y aleje el monitor de fuentes de campos magnéticos.

¿Cómo restablecer los ajustes a los valores predeterminados?

Vaya al menú REINICIALIZACIÓN mediante la tecla MENÚ, seleccione OK para restablecer todos los ajustes excepto el idioma.

¿La pantalla LCD tiene puntos negros o brillantes, es normal?

Sí, es normal. La tecnología LCD de alta precisión puede presentar algunos puntos fijos (99,99% de píxeles activos). No es un defecto.

¿Cómo limpiar la pantalla de forma segura?

Desconecte el cable de alimentación. Use un paño suave y seco. Si es necesario, humedezca ligeramente el paño con un limpiador de vidrios sin antiestático. Nunca use alcohol, gasolina o productos abrasivos.

¿Puedo usar un cable DVI en este monitor?

El modelo SDM-S73E no tiene entrada DVI. Solo acepta señales analógicas a través del conector HD15. Para el modelo SDM-S74E, hay una entrada DVI-D disponible.

MANUAL DE USUARIO SDM-S73E SONY

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Monitor de computador en color LCD TFT

SDM-S73E

SDM-S74E

Owner's Record

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Identificación de componentes y controles. 5

Configuración....6

Configuración 1: Extraiga la clavija de bloqueo del soporte.....6

Configuración 2: Conexión de los cables de señal de vídeo .....7

Configuración 3: Conexión del cable de alimentación .....8

Configuración 4: Fijación de los cables y cierre de la cubierta posterior....8

Configuración 5: Encendido del monitor y el ordenador .....9

Configuración 6: Ajuste de la altura y la inclinación ..... 10

Selección de la señal de entrada (botón INPUT) (SDM-S74E solamente) 11

Personalización del monitor.....12

Navegación por el menú. 12

Ajuste de la luz de fondo (RETROILUMIN) 13

- Ajuste del contraste (CONTRASTE).... 13

Ajuste del nivel de negro de una imagen (BRILLO) ..... 13

A Ajuste de la nitidez y la posición de la imagen (PANTALLA) (sólo para señales RVA analógicas de los modelos SDM-S73E y SDM-S74E). 14

Ajuste de la temperatura del color (COLOR)....15

γ Cambio del valor de gama (GAMMA)....16

Cambio de la posición del menú (POSICIÓN MENU). ..... 16

Cambio automático de la entrada (SIN SEÑAL ENTR) (SDM-S74E solamente) 16

A Selección del idioma de los menús en pantalla (LANGUAGE) 16

→← Restauración de los datos de ajuste a los valores predeterminados (REST)....17

Oπ Bloqueo de los menús y de los controles (BLOQ DE AJUSTES) 17

Características técnicas .....17

Función de ahorro de energía 17

Reducción del consumo de energía (modo ECO) ..... 18

Función de ajuste automático de la calidad de imagen (sólo para señales RVA analógicas de los modelos SDM-S73E y SDM-S74E). 18

Solución de problemas....19

Mensajes en pantalla 19

Problemas y soluciones 20

Especificaciones .....23

REFERENCIA DE TERMINOLOGIA 24

Advertencia sobre las conexiones de la alimentación

- Utilice el cable de alimentación suministrado. Si utiliza un cable de alimentación diferente, asegúrese de que es compatible con el suministro eléctrico local.

Para los usuarios en EE.UU.

Si no utiliza el cable adecuado, este monitor no cumplirá las normas obligatorias de la FCC.

Para los usuarios en el Reino Unido

Si emplea el monitor en el Reino Unido, utilice el cable de alimentación apropiado para dicho país.

Ejemplo de tipos de enchufe

para 100 a 120 V de ca para 200 a 240 V de ca

para 240 V de ca solamente

El equipo debe instalarse cerca de una toma de corriente de fácil acceso.

Instalación

No instale ni deje el monitor:

• En lugares sujetos a temperaturas extremas como, por ejemplo, cerca de un radiador, de una salida de aire caliente o bajo la luz solar directa. Si se expone a temperaturas extremas, como en un automóvil aparcado bajo la luz solar directa o cerca de una salida de aire caliente, podrían producirse deformaciones del exterior o fallos de funcionamiento.
• En lugares sujetos a vibraciones mecánicas o golpes.
• Cerca de equipos que generan campos magnéticos intensos, como un televisor o demás electrodomésticos.
• En lugares expuestos a grandes cantidades de polvo, suciedad o arena como, por ejemplo, cerca de una ventana abierta o de una salida al exterior. Si lo instala temporalmente en un lugar exterior, asegúrese de tomar las precauciones adecuadas contra polvo y suciedad. En caso contrario, podrían producirse fallos de funcionamiento irreparables.

Manejo de la pantalla LCD

• No deje la pantalla LCD orientada al sol, ya que puede dañarse. Tenga cuidado cuando coloque el monitor cerca de una ventana.
• No presione ni arañe la pantalla LCD. No sitúe objetos pesados sobre la pantalla LCD. Si lo hace, la pantalla puede perder uniformidad o podrían producirse fallos de funcionamiento en el panel LCD.
• Si utiliza el monitor en un lugar frío, es posible que aparezca una imagen residual en la pantalla. Esto no es un fallo de funcionamiento. La pantalla recuperará el nivel de funcionamiento normal al aumentar la temperatura.
• Si una imagen fija permanece en pantalla durante mucho tiempo, es posible que aparezca una imagen residual durante un tiempo. Dicha imagen residual desaparecerá eventualmente.
• El panel LCD se calienta durante el funcionamiento. Esto no es un fallo de funcionamiento.

Nota sobre la pantalla LCD (Pantalla de cristal líquido)

Tenga en cuenta que la pantalla LCD está fabricada con tecnología de alta precisión. No obstante, pueden aparecer de forma constante en la misma puntos negros o brillantes de luz (rojos, azules o verdes) y ocasionalmente brillos o rayas de color irregular. Esto no es un fallo de funcionamiento.

(Puntos efectivos: más del 99,99%)

Mantenimiento

• Asegúrese de desenchufar el cable de alimentación de la toma de corriente antes de limpiar el monitor.
• Limpie la pantalla LCD con un paño suave. Si utiliza un producto líquido de limpieza de cristales, no emplee ningún producto que contenga soluciones antiestáticas ni aditivos similares, ya que puede dañar el revestimiento de la pantalla.
• Limpie el exterior, el panel y los controles con un paño suave ligeramente humedecido con una solución detergente poco concentrada. No utilice estropajos abrasivos, detergente en polvo ni disolventes, como alcohol o bencina.

- No frote, toque ni golpee la superficie de la pantalla LCD con objetos afilados o abrasivos, como un bolígrafo o un destornillador. Este tipo de contacto puede rayar el tubo de imagen.

- Tenga en cuenta que el material podría deteriorarse o el revestimiento de la pantalla LCD degradarse si expone el monitor a disolventes volátiles, como insecticidas, o si está en contacto durante mucho tiempo con materiales de caucho o de vinilo.

Transporte

• Desconecte todos los cables del monitor y sujete firmemente ambos lados de la pantalla LCD procurando no rayar la pantalla durante el transporte. Si deja caer el monitor, pueden producirse daños físicos o dañarse el monitor.
• Cuando transporte este monitor para su reparación o desplazamiento, utilice la caja de cartón, la clavija de bloqueo del soporte y los materiales de embalaje originales.

Desecho del monitor

- No deseche este monitor en basuras domésticas ordinarias.

- El tubo fluorescente utilizado en este monitor contiene mercurio. El desecho de este monitor debe realizarse de acuerdo con las normas de las autoridades sanitarias locales.

Identificación de componentes y controles

Consulte las páginas que aparecen entre paréntesis para obtener información detallada.

Las ilustraciones del monitor que aparecen en esta página corresponden al modelo SDM-S74E.

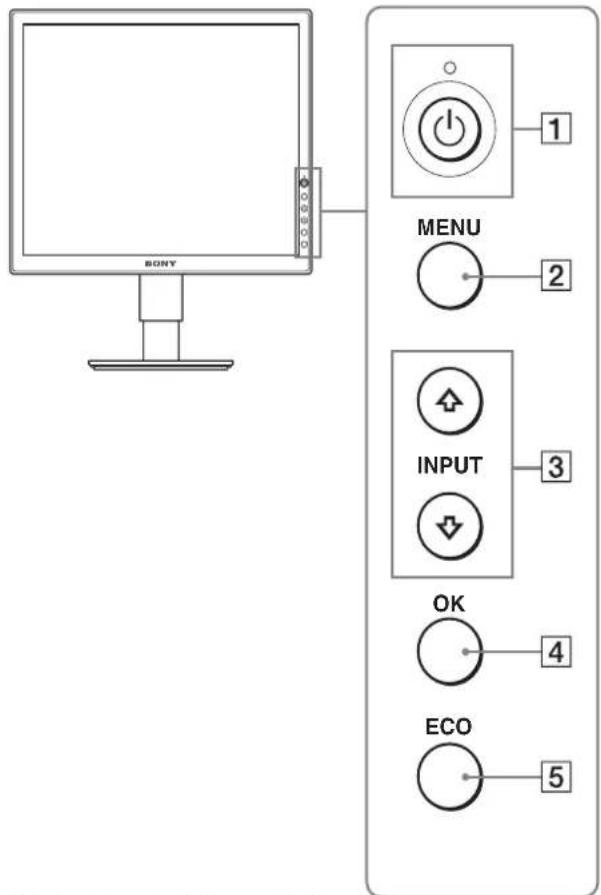

Parte frontal de la pantalla LCD

Vista lateral de la pantalla LCD

1 Interruptor e indicador ⏻ (alimentación) (páginas 9, 17)

Este interruptor enciende el monitor cuando el indicador ⏻ (alimentación) está en rojo. Vuelva a pulsarlo para apagar el monitor.

Si el indicador ⏻ (alimentación) no se ilumina, pulse el interruptor MAIN POWER (6).

2 Botón MENU (páginas 12, 13)

Este botón activa y desactiva la pantalla del menú.

3 Botones ↓/↑ (página 13)

Estos botones se utilizan para seleccionar los elementos del menú y realizar ajustes.

En el modelo SDM-S74E, estos botones también alternan la señal de entrada de vídeo entre INPUT1 e INPUT2 cuando hay dos ordenadores conectados al monitor. (Sólo está disponible cuando el menú está desactivado.)

4Botón OK (página 13)

Este botón activa el elemento de menú seleccionado y los ajustes realizados con los botones ↓/↑ (3).

5 Botón ECO (página 18)

Este botón se utiliza para reducir el consumo de energía.

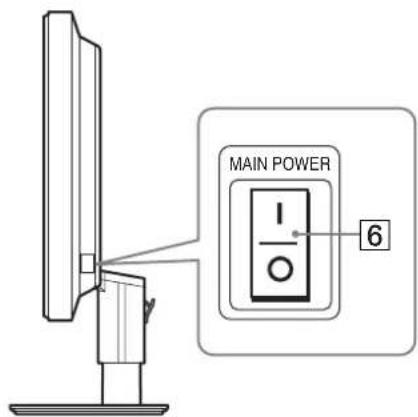

6 Interruptor MAIN POWER (página 9)

Este interruptor activa y desactiva la alimentación principal del monitor.

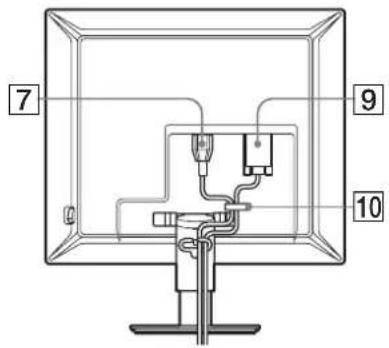

SDM-S73E

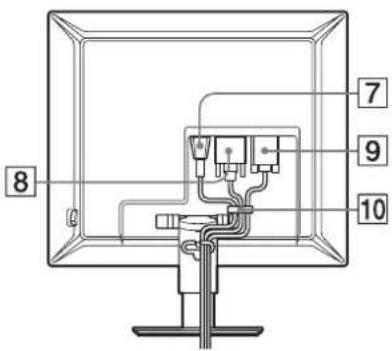

SDM-S74E

Conecta el cable de alimentación (suministrado).

⑧ Conector de entrada DVI-D (RVA digital) (SDM-S74E solamente) (página 7)

Este conector introduce señales de vídeo RVA digitales que cumplen con DVI Rev.1.0.

⑨ Conector de entrada HD15 (RVA analógico) (página 7)

Este conector introduce señales de vídeo RVA analógicas (0,700 Vp-p, positivas) y señales de sincronización.

10 Portacables (página 8)

Esta pieza fija los cables al monitor.

Configuración

Antes de utilizar el monitor, compruebe que los siguientes artículos se incluyen en la caja:

• Pantalla LCD
• Cable de alimentación
• Cable de señal de vídeo HD15-HD15 (RVA analógico)
• Cable de señal de vídeo DVI-D (RVA digital) (SDM-S74E solamente)
• CD-ROM (software de utilidades para Windows/Macintosh, manual de instrucciones, etc.)
• Tarjeta de garantía
• Guía de instalación rápida

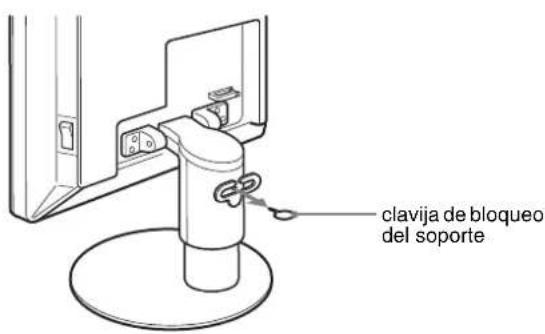

Configuración 1: Extraiga la clavija de bloqueo del soporte

Configuración 2: Conexión de los cables de señal de vídeo

• Apague la unidad y el ordenador antes de conectarlos.
• Al conectar el ordenador al conector de entrada HD15 (RVA analógico) del monitor, consulte “Conexión de un ordenador equipado con un conector de salida HD15 (RVA analógico)” (página 7).

Notas

• No toque los terminales del conector del cable de señal de vídeo, ya que podrían doblarse.
• Compruebe la alineación del conector HD15 para evitar que se doblen los terminales del conector del cable de señal de vídeo.

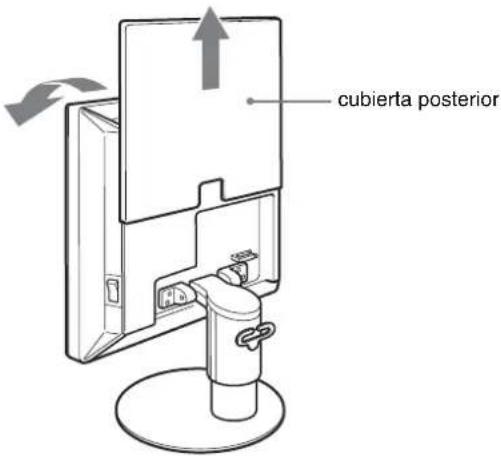

1 Deslice la cubierta posterior hacia arriba.

2 Incline la pantalla hacia adelante.

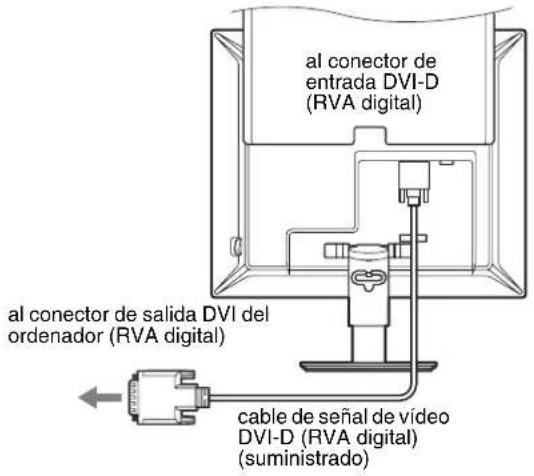

Conexión de un ordenador equipado con un conector de salida DVI (RVA digital) (SDM-S74E solamente)

Utilice el cable de señal de vídeo DVI-D (RVA digital) suministrado para conectar el ordenador al conector de entrada DVI-D (RVA digital) del monitor.

Conexión de un ordenador equipado con un conector de salida HD15 (RVA analógico)

Utilice el cable de señal de vídeo HD15-HD15 (RVA analógico) suministrado para enchufar el ordenador al conector de entrada HD 15 (RVA analógico) del monitor.

Conecte el ordenador según las ilustraciones que aparecen a continuación.

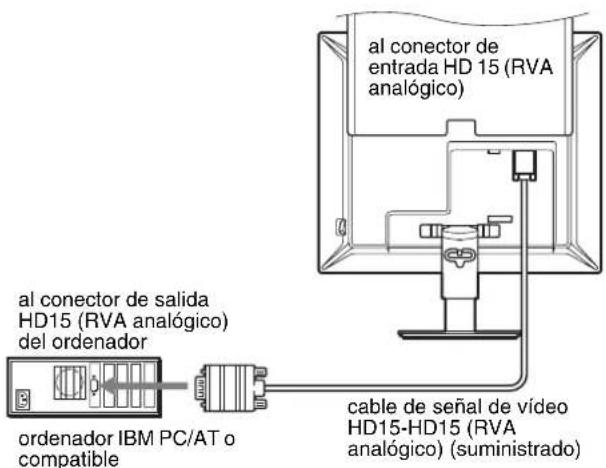

■ Conexión a un ordenador IBM PC/AT o compatible

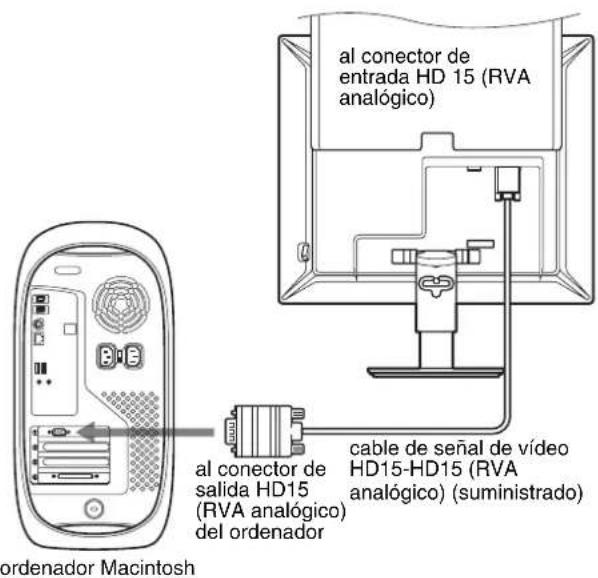

■ Conexión a un ordenador Macintosh

Si conecta un ordenador Macintosh, utilice un adaptador (no suministrado) si es necesario. Conecte el adaptador al ordenador antes de conectar el cable de señal de vídeo.

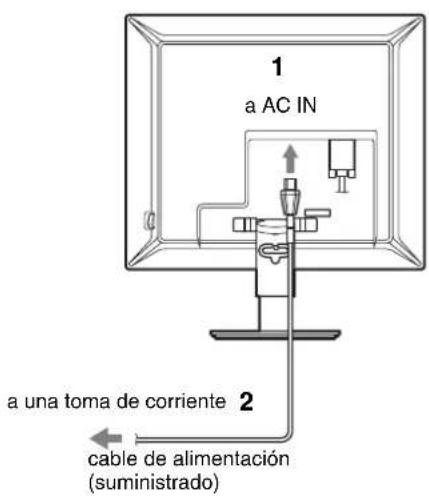

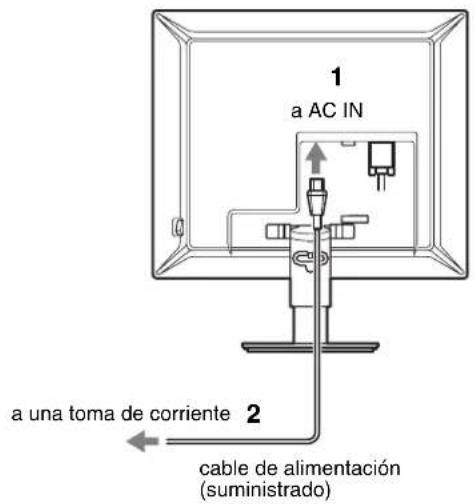

Configuración 3: Conexión del cable de alimentación

1 Conecte firmemente el cable de alimentación suministrado al conector AC IN del monitor.
2 Conecte firmemente el otro extremo a una toma de corriente.

SDM-S73E

SDM-S74E

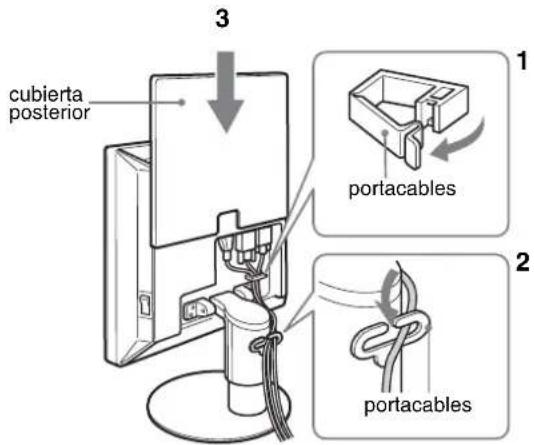

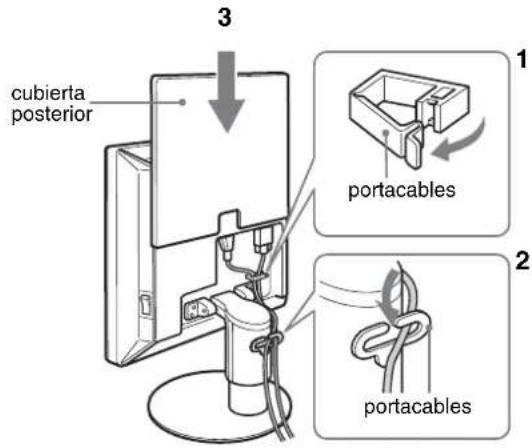

Configuración 4: Fijación de los cables y cierre de la cubierta posterior

1 Sujete el cable de alimentación y los cables de señal de vídeo firmemente mediante el portacables de la unidad.
2 Sujete firmemente los cables mediante el portacables del soporte.
3 Deslice la cubierta posterior hacia abajo.

SDM-S73E

SDM-S74E

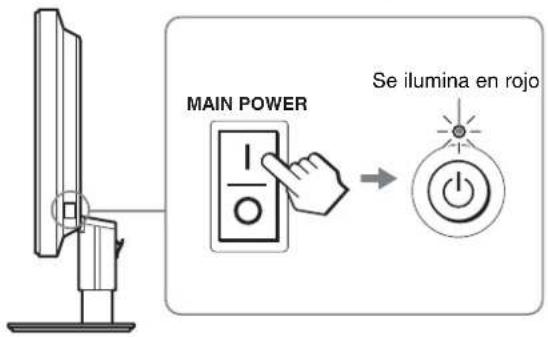

Configuración 5: Encendido del monitor y el ordenador

1 Pulse el interruptor MAIN POWER situado en el lateral derecho del monitor hacia I, si todavía no lo ha pulsado. Compruebe que el indicador ⏻ (alimentación) se ilumina en rojo.

Nota

El monitor viene de fábrica con el interruptor MAIN POWER activado (I).

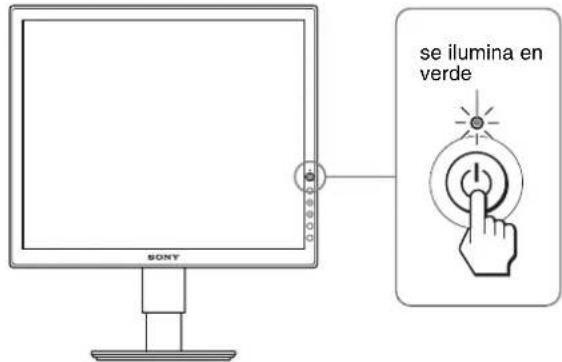

2 Pulse el interruptor ⏻ (alimentación) situado en la parte frontal derecha del monitor.

El indicador ⏻ (alimentación) se ilumina en verde.

3 Encienda el ordenador.

4 Pulse los botones ↓/↑ para seleccionar la señal de entrada deseada (SDM-S74E solamente).

La imagen de la entrada seleccionada aparecerá en la pantalla. Para obtener más información, consulte "Selección de la señal de entrada (botón INPUT) (SDM-S74E solamente)" en la página 11.

La instalación del monitor ha finalizado. Si es necesario, utilice los controles del monitor para ajustar la imagen (página 12).

Si no aparece ninguna imagen en pantalla

• Compruebe que el cable de alimentación y el cable de señal de vídeo están conectados correctamente.
• Si aparece "NO SEÑAL" en la pantalla:
• El ordenador está en el modo de ahorro de energía. Pulse cualquier tecla del teclado o mueva el ratón.
• Pulse los botones ↓/↑ para comprobar que el ajuste de la señal de entrada es correcto (SDM-S74E solamente) (página 11).
• Si aparece "CABLE DESCONECTADO" en la pantalla:
• Compruebe que los cables de señal de vídeo están conectados correctamente.
• Pulse los botones ↓/↑ para comprobar que el ajuste de la señal de entrada es correcto (SDM-S74E solamente) (página 11).
• Si aparece "FUERA ALCANCE" en la pantalla:

Vuelva a conectar el monitor antiguo. A continuación, ajuste la tarjeta gráfica del ordenador en los siguientes rangos.

SDM-S73E

	RVA analógico
Frecuencia horizontal	28 – 80 kHz
Frecuencia vertical	48 – 75 Hz
Resolución	1 280 × 1 024 o inferior
SDM-S74E
	RVA analógico RVA digital
Frecuencia horizontal	28 – 80 kHz. 28 – 64 kHz
Frecuencia vertical	48 – 75 Hz 60 Hz
Resolución	1 280 × 1 024 o inferior

Para obtener más información sobre los mensajes en pantalla, consulte "Problemas y soluciones" en la página 20.

No es necesario instalar controladores específicos

El monitor cumple con el estándar Plug & Play "DDC" y detecta automáticamente toda la información de dicho monitor. No es preciso instalar ningún controlador específico en el ordenador.

La primera vez que encienda el ordenador después de conectar el monitor, puede aparecer en la pantalla el Asistente de configuración. En tal caso, siga las instrucciones en pantalla. El monitor Plug & Play se selecciona automáticamente para que pueda utilizarlo.

La frecuencia vertical se ajusta en 60 Hz.

Ya que los parpadeos del monitor son discretos, puede utilizarlo tal como está. No es necesario ajustar la frecuencia vertical en ningún valor alto específico.

Configuración 6: Ajuste de la altura y la inclinación

Esta pantalla puede ajustarse en los ángulos que se muestran a continuación.

Sujete el panel LCD por ambos lados y, a continuación, ajuste los ángulos de la pantalla.

Para un uso cómodo del monitor

Ajuste el ángulo de visualización del monitor en función de la altura del escritorio y de la silla, de forma que la luz no se refleje de la pantalla a los ojos.

Nota

Ajuste la altura e inclinación de la pantalla lenta y cuidadosamente, procurando que el monitor no se golpee con el escritorio.

Selección de la señal de entrada

(botón INPUT) (SDM-S74E solamente)

Pulse los botones ↓/↑.

La señal de entrada cambia cada vez que pulsa estos botones.

Mensaje en pantalla (aparece durante unos 5 segundos en la esquina superior izquierda).

Configuración de la señal de entrada

INPUT1 : DVI-D Conector de entrada DVI-D

(RVA digital) para INPUT1

INPUT2 : HD15 Conector de entrada HD15

Personalización del monitor

Antes de realizar ajustes

Conecte el monitor y el ordenador, y enciéndalos.

Para obtener resultados óptimos, espere al menos 30 minutos antes de realizar cualquier ajuste después de conectar el monitor al ordenador y encenderlo.

Es posible realizar diversos ajustes en el monitor mediante el menú en pantalla.

Navegación por el menú

Pulse el botón MENU para que el menú principal aparezca en pantalla. Consulte la página 13 para obtener más información sobre el uso del botón MENU.

Utilice los botones ↓/↑ y OK para seleccionar los iconos en esta ilustración del menú principal. Aparecen los siguientes menús (del 1 al 11). (Mantenga pulsado ↓ para desplazarse hacia abajo hasta que aparezcan los iconos del menú 11.)

Consulte la página 13 para obtener más información sobre el uso de los botones ↓/↑ y OK.

1 RETROILUMIN (página 13)

Seleccione el menú RETROILUMIN para ajustar el brillo de la luz de fondo.

2 CONTRASTE ● (página 13)

Seleccione el menú CONTRASTE para ajustar el contraste de la imagen.

3 BRILLO (página 13)

Seleccione el menú BRILLO para ajustar el brillo de la imagen (nivel de negro).

4 PANTALLA (página 14)

Seleccione el menú PANTALLA para ajustar la nitidez (fase y paso) y la posición (horizontal y vertical) de la imagen.

5 COLOR (página 15)

Seleccione el menú COLOR para ajustar la temperatura del color de la imagen. Este menú permite ajustar el tono de la pantalla.

Seleccione el menú GAMMA para modificar el ajuste del tono de color de la imagen.

7 POSICIÓN MENÚ (página 16)

Seleccione el menú POSICIÓN MENÚ para modificar la posición del menú que aparece en pantalla.

8 SIN SEÑAL ENTR (SDM-S74E solamente) (página 16)

Seleccione el menú SIN SEÑAL ENTR para cambiar la entrada automáticamente.

Seleccione el menú LANGUAGE (idioma) para cambiar el idioma que se utiliza en los menús o los mensajes.

Restaure los ajustes a los valores predeterminados.

11 BLOQ DE AJUSTES Oπ (página 17)

Bloquee los botones de control para evitar realizar o restaurar ajustes accidentalmente.

■ Uso de los botones MENU, ↓/↑ y OK

1 Muestre el menú principal.

Pulse el botón MENU para que el menú principal aparezca en pantalla.

2 Seleccione el menú que desee ajustar.

Pulse los botones ↓/↑ para que aparezca el menú deseado. Pulse el botón OK para seleccionar el elemento de menú.

3 Ajuste el elemento.

Pulse los botones ↓/↑ para realizar el ajuste y, a continuación, pulse el botón OK.

Al pulsar el botón OK, el ajuste se almacena y, a continuación, la unidad vuelve al menú anterior.

4 Cierre el menú.

Pulse el botón MENU una vez para recuperar la visualización normal. Si no pulsa ningún botón, el menú se cerrará automáticamente después de unos 30 segundos.

■ Restauración de los ajustes a los valores predeterminados

Puede restablecer los ajustes mediante el menú REST.

Para obtener más información sobre la restauración de los ajustes, consulte →← (REST) en la página 17.

Ajuste de la luz de fondo (RETROILUMIN)

Si la pantalla brilla demasiado, ajuste la luz de fondo para facilitar su visualización.

Nota

No se puede ajustar la luz de fondo cuando el modo ECO está ajustado en ALTO, MEDIO o BAJO (página 18).

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar |:☐ (RETROILUMIN) y pulse el botón OK.

El menú RETROILUMIN aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para ajustar el nivel de luz y, a continuación, pulse el botón OK.

Ajuste del contraste (CONTRASTE)

Ajuste el contraste de la imagen.

Nota

No se puede ajustar el contraste cuando el modo ECO está ajustado en ALTO, MEDIO o BAJO (página 18).

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar Ⓐ (CONTRASTE) y pulse el botón OK.

El menú CONTRASTE aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para ajustar el nivel de contraste y, a continuación, pulse el botón OK.

☀ Ajuste del nivel de negro de una imagen (BRILLO)

Ajuste el brillo de la imagen (nivel de negro).

Nota

No se puede ajustar el brillo cuando el modo ECO está ajustado en ALTO, MEDIO o BAJO (página 18).

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar ⚙ (BRILLO) y pulse el botón OK.

El menú BRILLO aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para ajustar el nivel de brillo y, a continuación, pulse el botón OK.

Ajuste de la nitidez y la posición de la imagen (PANTALLA) (sólo para señales RVA analógicas de los modelos SDM-S73E y SDM-S74E)

Nota

No es necesario realizar ningún ajuste cuando se reciben señales RVA digitales del conector de entrada DVI-D.

■ Función de ajuste automático de la calidad de imagen

Cuando el monitor recibe una señal de entrada, ajusta automáticamente la posición y nitidez (fase/paso) de la imagen con el fin de garantizar la visualización de una imagen nítida en la pantalla (página 18).

Nota

Si la función de ajuste automático de la calidad de imagen está activada, sólo funcionará el interruptor ⏻ (alimentación).

Si la función de ajuste automático de la calidad de imagen de este monitor parece no ajustar la imagen completamente

Es posible realizar ajustes automáticos adicionales de la calidad de imagen para la señal de entrada actual. (Consulte AUTOMÁTICA a continuación.)

Si aún necesita realizar ajustes adicionales de la calidad de imagen

Es posible ajustar manualmente la nitidez (fase y paso) y la posición (horizontal o vertical) de la imagen.

Dichos ajustes se almacenan en la memoria y se vuelven a activar automáticamente cuando la pantalla recibe la misma señal de entrada.

Si modifica la señal de entrada tras conectar de nuevo el ordenador, es posible que deba realizar los ajustes de nuevo.

■ Realización de ajustes automáticos adicionales de la calidad de imagen para la señal de entrada actual (AUTOMÁTICA)

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar (PANTALLA) y pulse el botón OK.

El menú PANTALLA aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar AUTOMÁTICA y pulse el botón OK.

Realice los ajustes necesarios de la fase, el paso y la posición horizontal o vertical de la pantalla para la señal de entrada actual y almacénelos.

4 Pulse los botones ↓/↑ para seleccionar ↗ y pulse el botón OK.

Volverá a la pantalla del menú.

■ Ajuste manual de la nitidez de la imagen (FASE/ANCHO)

La nitidez de la imagen puede ajustarse según se indica a continuación.

1 Ajuste la resolución en 1 280 × 1 024 en el ordenador.

2 Cargue el CD-ROM.

3 Inicie el CD-ROM, seleccione la región y el modelo y, finalmente, visualice la imagen de prueba. Para Windows

Haga clic en [Utility] → [Windows]/[Win Utility.exc]. Para Macintosh

Haga clic en [Utility] → [Mac]/[Mac Utility].

4 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

5 Pulse los botones ↓/↑ para seleccionar (PANTALLA) y pulse el botón OK.

El menú PANTALLA aparecerá en la pantalla.

6 Pulse los botones ↓/↑ para seleccionar FASE y pulse el botón OK.

El menú FASE aparecerá en la pantalla.

7 Pulse los botones ↓/↑ hasta que las rayas horizontales sean mínimas.

Realice el ajuste de forma que las rayas horizontales sean mínimas.

8 Pulse el botón OK.

El menú principal aparecerá en la pantalla.

Si hay rayas verticales en toda la pantalla, ajuste el paso siguiendo los siguientes pasos.

9 Pulse los botones ↓/↑ para seleccionar ANCHO y pulse el botón OK.

El menú ANCHO aparecerá en la pantalla.

10 Pulse los botones ↓/↑ hasta que las rayas verticales desaparezcan.

Realice el ajuste de forma que las rayas verticales desaparezcan.

11 Haga clic en END en la pantalla para desactivar la imagen de prueba.
12 Pulse el botón OK. Volverá al menú PANTALLA.
13 Pulse los botones ↓/↑ para seleccionar ↗ y pulse el botón OK. Volverá a la pantalla del menú.

■ Ajuste manual de la posición de la imagen (CENTRADO H/CENTRADO V)

Si la imagen no aparece en el centro de la pantalla, ajuste la posición de la imagen de la siguiente forma.

1 Ajuste la resolución en 1 280 × 1 024 en el ordenador.
2 Cargue el CD-ROM.
3 Inicie el CD-ROM, seleccione la región y el modelo y, finalmente, visualice la imagen de prueba. Para Windows

Haga clic en [Utility] → [Windows]/[Win Utility.exe]. Para Macintosh

Haga clic en [Utility] → [Mac]/[Mac Utility].

4 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

5 Pulse los botones ↓/↑ para seleccionar (PANTALLA) y pulse el botón OK.

El menú PANTALLA aparecerá en la pantalla.

6 Pulse los botones ↓/↑ para seleccionar CENTRADO H o CENTRADO V y pulse el botón OK.

El menú CENTRADO H o CENTRADO V aparecerá en la pantalla.

7 Pulse los botones ↓/↑ para centrar la imagen de prueba en la pantalla.

8 Haga clic en END en la pantalla para desactivar la imagen de prueba.

9 Pulse el botón OK. Volverá al menú PANTALLA.

10 Pulse los botones ↓/↑ para seleccionar ↗ y pulse el botón OK.

Volverá a la pantalla del menú.

Ajuste de la temperatura del color (COLOR)

Es posible seleccionar el nivel de color de la imagen del campo de color blanco mediante los ajustes de temperatura de color predeterminada.

Además, en el caso que fuese necesario, es posible realizar un ajuste más preciso de la temperatura de color.

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar ☐ (COLOR) y pulse el botón OK.

El menú COLOR aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar la temperatura del color deseada y pulse el botón OK.

Los colores blancos cambiarán de un tono azulado a un tono rojizo cuando se reduzca la temperatura de 9 300K a 6 500K

■ Ajuste más preciso de la temperatura de color (AJUSTE USUARIO)

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar ☐ (COLOR) y pulse el botón OK.

El menú COLOR aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar AJUSTAR y pulse el botón OK.

El menú para realizar un ajuste más preciso de la temperatura de color aparecerá en pantalla.

4 Pulse los botones ↓/↑ para seleccionar R (Rojo) o A (Azul) y pulse el botón OK. A continuación, pulse los botones ↓/↑ para ajustar la temperatura de color y pulse el botón OK.

Puesto que este ajuste cambia la temperatura de color aumentando o disminuyendo los componentes R y A con respecto a V (Verde), el componente V será fijo.

5 Pulse los botones ↓/↑ para seleccionar ↗ y, a continuación, pulse el botón OK.

El nuevo ajuste de color se almacena para AJUSTE USUARIO y se recuperará automáticamente siempre que se seleccione USUARIO.

El menú principal aparecerá en la pantalla.

γ Cambio del valor de gama (GAMMA)

Es posible asociar el tono de color en pantalla de la imagen con el tono de color original de la imagen.

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar γ (GAMMA) y pulse el botón OK.

El menú GAMMA aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar el modo que desee y, a continuación, pulse el botón OK.

Cambio de la posición del menú (POSICIÓN MENÚ)

Puede cambiar la posición del menú si éste impide ver una imagen en la pantalla.

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar (POSICIÓN MENÚ) y pulse el botón OK.

El menú POSICIÓN MENU aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar la posición deseada y pulse el botón OK.

Es posible seleccionar una de las 9 posiciones en la que aparecerá el menú.

Cambio automático de la entrada (SIN SEÑAL ENTR) (SDM-S74E solamente)

Si selecciona ENTR AUTO ACT en el menú SIN SEÑAL ENTR, el monitor detectará automáticamente la señal de entrada de un terminal de entrada y cambiará la entrada de forma automática antes de que el monitor pase al modo de ahorro de energía.

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar → (SIN SEÑAL ENTR) y pulse el botón OK.

El menú SIN SEÑAL ENTR aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar el modo deseado y pulse el botón OK.

- ENTR AUTO ACT: Si el terminal de entrada seleccionado no dispone de señal de entrada, o si selecciona un terminal de entrada mediante los botones ↓/↑ del monitor y el terminal no dispone de señal de entrada, aparecerá un mensaje en pantalla (página 19) y el monitor comprobará automáticamente la señal de entrada de otro terminal de entrada para cambiarla.

Al cambiar la entrada, el terminal de entrada seleccionado aparecerá en la parte superior izquierda de la pantalla.

Si no existe ninguna señal de entrada, el monitor pasará automáticamente al modo de ahorro de energía.

- ENTR AUTO DES: La entrada no cambia automáticamente, sino que deberá pulsar los botones ↓/↑ para cambiarla.

A Selección del idioma de los menús en pantalla (LANGUAGE)

Puede cambiar el idioma utilizado en los menús o en los mensajes que aparecen en pantalla.

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar (LANGUAGE) y pulse el botón OK.

Aparecerá el menú LANGUAGE en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar un idioma y pulse el botón OK.

• ENGLISH: Inglés

• FRANÇAIS: Francés

• DEUTSCH: Alemán

- ESPAÑOL

• ITALIANO: Italiano

• NEDERLANDS: Holandés

• SVENSKA: Sueco

• РУССКИЙ: R u s

• : 由本語és

- 中文: C h i n o

→• Restauración de los datos de ajuste a los valores predeterminados (REST)

Restaure los ajustes a los valores predeterminados.

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar →← (REST) y pulse el botón OK.

Aparecerá el menú REST en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar el modo que desee y, a continuación, pulse el botón OK.

- ACEPTAR: Para ajustar de nuevo todos los datos de ajuste a los valores predeterminados. Tenga en cuenta que el ajuste 📂LANGUAGE) no volverá a ajustarse mediante este método.

- CANCELAR: Para cancelar la restauración y volver a la pantalla de menú.

Oπ Bloqueo de los menús y de los controles (BLOQ DE AJUSTES)

Bloquee los botones de control para evitar realizar o restaurar ajustes accidentalmente.

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar Oπ (BLOQ DE AJUSTES) y pulse el botón OK.

Aparecerá el menú BLOQ DE AJUSTES en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar SI o NO y, a continuación, pulse el botón OK.

- Sl: Sólo funcionará el interruptor ⏻ (alimentación). Si intenta cualquier otra operación, el icono O-m (BLOQ DE AJUSTES) aparecerá en la pantalla.

- NO: Ajuste (BLOQ DE AJUSTES) en NO. Si ha ajustado esta opción en SI, (BLOQ DE AJUSTES) se seleccionará automáticamente al pulsar el botón MENU.

Características técnicas

Función de ahorro de energía

Este monitor cumple las directrices de ahorro de energía establecidas por VESA, ENERGY STAR y NUTEK. Si el monitor está conectado a un ordenador o a una tarjeta gráfica de vídeo compatible con DPM (Display Power Management), el consumo de energía del monitor se reducirá automáticamente tal como se muestra a continuación.

SDM-S73E

Modo de alimentación	Consumo de energía	Indicador ⏻ (alimentación)
funcionamiento normal	45 W (máx.) verde
activo inactivo* (deep sleep)	1 W (máx.)** naranja
alimentación desactivada	1 W (máx.) rojo
alimentación principal desactivada	0 W apagado

SDM-S74E

Modo de alimentación	Consumo de energía	Indicador ⏻ (alimentación)
funcionamiento normal	45 W (máx.) verde
activo inactivo* (deep sleep)	1 W (máx.)** naranja
alimentación desactivada	1 W (máx.) rojo
alimentación principal desactivada	0 W apagado

* Cuando el ordenador entra en el modo “activo inactivo”, la señal de entrada se interrumpe y la pantalla muestra NO SEÑAL. Transcurridos 5 segundos, el monitor entra en el modo de ahorro de energía. “deep sleep” corresponde al modo de ahorro de energía definido por la Agencia de protección del medio ambiente (Environmental Protection Agency).

** El consumo de energía máximo es de 1,0 W en áreas de 100 a 120 V de ca

Reducción del consumo de energía (modo ECO)

Si pulsa varias veces el botón ECO situado en la parte frontal del monitor, podrá seleccionar el brillo de la pantalla.

Cada modo aparece en la pantalla y el brillo de la misma se reduce en función del modo. El menú desaparece de forma automática transcurridos aproximadamente 5 segundos.

El brillo de la pantalla y el consumo de energía se reducen a medida que el modo cambia de ALTO a MEDIO y a BAJO.

El valor predeterminado del brillo de la pantalla se ajusta en USUARIO.

Si selecciona USUARIO, puede ajustar el nivel de la luz de fondo mediante los botones ↓/↑ del mismo modo que cuando selecciona RETROILUMIN mediante el menú.

Nota

Los elementos del menú RETROILUMIN, CONTRASTE y BRILLO sólo se encuentran disponibles cuando el modo ECO está ajustado en USUARIO (página 13).

Función de ajuste automático de la calidad de imagen (sólo para señales RVA analógicas de los modelos SDM-S73E y SDM-S74E)

Cuando el monitor recibe una señal de entrada, ajusta automáticamente la posición y la nitidez (fase/paso) de la imagen con el fin de garantizar la visualización de una imagen nítida en la pantalla.

Modo predefinido en fábrica

Cuando el monitor recibe una señal de entrada, la hace coincidir automáticamente con uno de los modos predefinidos en fábrica y almacenados en la memoria del monitor para mostrar una imagen de alta calidad en el centro de la pantalla. Si la señal de entrada coincide con el modo predefinido en fábrica, la imagen aparecerá automáticamente en la pantalla con los ajustes predefinidos adecuados.

Si las señales de entrada no coinciden con uno de los modos predefinidos en fábrica

Cuando el monitor recibe una señal de entrada que no coincide con ninguno de los modos predefinidos en fábrica, su función de ajuste automático de la calidad de imagen se activa con el fin de garantizar la visualización constante de una imagen nítida en la pantalla (dentro de los siguientes rangos de frecuencia del monitor):

Frecuencia horizontal: 28–80 kHz

Frecuencia vertical: 48–75 Hz

En consecuencia, la primera vez que el monitor recibe señales de entrada que no coinciden con los modos predefinidos en fábrica, es posible que tarde más tiempo de lo normal en mostrar la imagen en la pantalla. Estos datos de ajuste se almacenan automáticamente en la memoria, de modo que la próxima vez que se reciban las señales, el monitor funcionará del mismo modo que cuando recibe señales que coinciden con uno de los modos predefinidos en fábrica.

Si ajusta la fase, el paso y la posición de la imagen manualmente

Para algunas señales de entrada, es posible que la función de ajuste automático de la calidad de imagen de este monitor no ajuste la posición, la fase y el paso de la imagen completamente. En tal caso, estos valores pueden ajustarse manualmente (página 14). Si estos valores se ajustan manualmente, se almacenarán en la memoria como modos de usuario y se recuperarán automáticamente cada vez que el monitor reciba las mismas señales de entrada.

Nota

Mientras la función de ajuste automático de la calidad de imagen esté activada, sólo funcionará el interruptor ⏻ (alimentación).

Solución de problemas

Antes de ponerse en contacto con el soporte técnico, consulte esta sección.

Mensajes en pantalla

Si la señal de entrada presenta algún problema, la pantalla mostrará uno de los siguientes mensajes. Para solucionar el problema, consulte “Problemas y soluciones” en la página 20.

Si "FUERA ALCANCE" aparece en pantalla

Esto indica que la señal de entrada no cumple las especificaciones del monitor. Compruebe lo siguiente.

Para obtener más información acerca de los mensajes en pantalla, consulte "Problemas y soluciones" en la página 20.

Si aparece "xxx.xkHz/ xxxHz"

Esto indica que la frecuencia horizontal o la vertical no cumple las especificaciones del monitor.

Las cifras indican las frecuencias horizontal y vertical de la señal de entrada actual.

SDM-S73E

SDM-S74E

Si aparece "RESOLUCIÓN > 1 280 × 1 024"

Esto indica que la resolución no cumple las especificaciones del monitor (1 280 × 1 024 o inferior).

SDM-S73E

SDM-S74E

Si "NO SEÑAL" aparece en pantalla

Esto indica que el conector seleccionado no recibe ninguna señal. En el modelo SDM-S74E, cuando se ajusta SIN SEÑAL ENTR (página 16) en ENTR AUTO ACT, el monitor detecta otra señal de entrada y cambia la entrada de forma automática.

SDM-S73E

SDM-S74E

El monitor entrará en modo de ahorro de energía transcurridos aproximadamente 5 segundos después de la aparición del mensaje.

Si "CABLE DESCONECTADO" aparece en pantalla

Esto indica que el cable de señal de vídeo se ha desconectado del conector seleccionado.

En el modelo SDM-S74E, cuando se ajusta SIN SEÑAL ENTR (página 16) en ENTR AUTO ACT, el monitor detecta otra señal de entrada y cambia la entrada de forma automática.

SDM-S73E

SDM-S74E

Problemas y soluciones

Si se produce algún problema debido a la conexión de un ordenador u otro equipo, consulte el manual de instrucciones de dicho equipo.

Problema Compruebe lo siguiente
No hay imagen
Si el indicador ⏻ (alimentación) no está encendido o si ⏻ (alimentación) no se enciende al pulsar el interruptor ⏻ (alimentación),	Compruebe que el cable de alimentación esté conectado correctamente.Compruebe que el interruptor MAIN POWER del monitor esté activado (página 9).
Si el indicador ⏻ (alimentación) se ilumina en rojo,	Compruebe que el interruptor ⏻ (alimentación) esté activado.
Si CABLE DESCONECTADO aparece en la pantalla,	Compruebe que el cable de señal de vídeo esté conectado correctamente y que todos los enchufes estén colocados en sus receptáculos (página 7).Compruebe que los terminales del conector de entrada de vídeo no estén doblados o hundidos.Compruebe que el ajuste de selección de entrada sea correcto (SDM-S74E solamente) (página 11).Se ha conectado un cable de señal de vídeo no suministrado. Si conecta un cable de señal de vídeo no suministrado con el equipo, es posible que aparezca el mensaje CABLE DESCONECTADO en pantalla. No se trata de un fallo en el funcionamiento.
Si NO SEÑAL aparece en la pantalla o el indicador ⏻ (alimentación) está en naranja o se alterna entre verde y naranja,	Compruebe que el cable de señal de vídeo esté conectado correctamente y que todos los enchufes estén colocados en sus receptáculos (página 7).Compruebe que los terminales del conector de entrada de vídeo no estén doblados o hundidos.Compruebe que el ajuste de selección de entrada sea correcto (SDM-S74E solamente) (página 11).■ Problemas causados por un ordenador u otro equipo conectado, y no por el monitorEl ordenador se encuentra en el modo de ahorro de energía. Pulse cualquier tecla del teclado o mueva el ratón.Compruebe que la tarjeta gráfica esté instalada correctamente.Compruebe que el ordenador esté encendido.Reinicie el ordenador.
Si FUERA ALCANCE aparece en la pantalla (página 19),	■ Problemas causados por un ordenador u otro equipo conectado, y no por el monitorCompruebe que el rango de frecuencia de vídeo se encuentre dentro del rango especificado para el monitor. Si ha sustituido un monitor antiguo por éste, vuelva a conectar el antiguo y ajuste la tarjeta gráfica del ordenador a los siguientes valores:SDM-S73EHorizontal: 28 – 80 kHz (RVA analógico)Vertical: 48 – 75 Hz (RVA analógico)Resolución: 1 280 × 1 024 o inferiorSDM-S74EHorizontal: 28 – 80 kHz (RVA analógico), 28 – 64 kHz (RVA digital)Vertical: 48 – 75 Hz (RVA analógico), 60 Hz (RVA digital)Resolución: 1 280 × 1 024 o inferior
Si utiliza Windows, • Si ha sustituido un monitor antiguo por éste, vuelva a conectar el monitor antiguo y realice los pasos siguientes. Seleccione “SONY” de la lista “Fabricantes” y elija “SDM-S73E” o “SDM-S74E” de la lista “Modelos” en la pantalla de selección de dispositivos de Windows. Si el nombre de modelo de este monitor no aparece en la lista “Modelos”, inténtelo con “Plug & Play”.
Si utiliza un sistema Macintosh,	• Si conecta un ordenador Macintosh, utilice un adaptador (no suministrado) si es necesario.Conecte el adaptador al ordenador antes de conectar el cable de señal de vídeo.
La imagen parpadea, se ondula, oscila o aparece codificada	Ajuste el paso y la fase (sólo para señales RVA analógicas de los modelos SDM-S73E y SDM-S74E) (página 14).Enchufe el monitor a una toma de ca diferente, preferiblemente de un circuito diferente.Cambie la orientación del monitor.Problemas causados por un ordenador u otro equipo conectado, y no por el monitorConsulte el manual de la tarjeta gráfica para obtener información sobre el ajuste adecuado para el monitor.Compruebe que este monitor admite el modo gráfico (VESA, Macintosh 19" Color, etc.) y la frecuencia de la señal de entrada. Aunque la frecuencia se encuentre dentro del margen adecuado, algunas tarjetas de vídeo pueden tener un impulso de sincronización demasiado estrecho para que el monitor se sincronice correctamente.Este monitor no procesa las señales de entrelazado. Ajústelo para señales progresivas.Ajuste la frecuencia de barrido (frecuencia vertical) del ordenador para obtener la mejor imagen posible.
La imagen es borrosa • Ajuste el brillo y el contraste (página 13).Ajuste el paso y la fase (sólo para señales RVA analógicas de los modelos SDM-S73E y SDM-S74E) (página 14).Problemas causados por un ordenador u otro equipo conectado, y no por el monitorAjuste la resolución del ordenador en 1 280 × 1 024 .
Aparecen imágenes fantasma	Deje de utilizar cables prolongadores de vídeo y/o dispositivos de conmutación de vídeo.Compruebe que todos los enchufes estén firmemente insertados en sus receptáculos.
La imagen no está centrada o su tamaño no es correcto (sólo para señales RVA analógicas de los modelos SDM-S73E y SDM-S74E)	Ajuste el paso y la fase (página 14).Ajuste la posición de la imagen (página 15). Tenga en cuenta que algunos modos de vídeo no llenan la pantalla hasta los bordes.
La imagen es demasiado pequeña	Problemas causados por un ordenador u otro equipo conectado, y no por el monitorAjuste la resolución del ordenador en 1 280 × 1 024 .
La imagen es oscura • Ajuste la luz de fondo (página 13).Ajuste el brillo (página 13).Ajuste el valor de gama utilizando el menú GAMMA (página 16).La pantalla tarda unos minutos en iluminarse tras encender la unidad.En función del modo ECO que haya seleccionado, es posible que la pantalla se vuelva más oscura.
Aparece un patrón ondulado o elíptico (muaré)	Ajuste el paso y la fase (sólo para señales RVA analógicas de los modelos SDM-S73E y SDM-S74E) (página 14).
El color no es uniforme	Ajuste el paso y la fase (sólo para señales RVA analógicas de los modelos SDM-S73E y SDM-S74E) (página 14).
El blanco no parece blanco	Ajuste la temperatura del color (página 15).
Los botones del monitor no funcionan( aparece en pantalla)	Si BLOQ DE AJUSTES está ajustado en SI, ajústelo en NO (página 17).
El monitor se apaga tras un tiempo	Problemas causados por el ordenador u otro equipo conectadoDesactive el ajuste de ahorro de energía del ordenador.
La resolución que aparece en la pantalla del menú es incorrecta.	Dependiendo del ajuste de la tarjeta gráfica, es posible que la resolución que aparece en la pantalla del menú no coincida con la del ordenador.
Después de apagar la alimentación principal, el indicador (alimentación) brilla durante un tiempo	Cuando la alimentación principal está encendida, pero el interruptor (alimentación) no está pulsado o cuando el monitor está en el modo de ahorro de energía, si desactiva el interruptor MAIN POWER, el indicador (alimentación) puede no apagarse inmediatamente. Esto no es un fallo de funcionamiento.

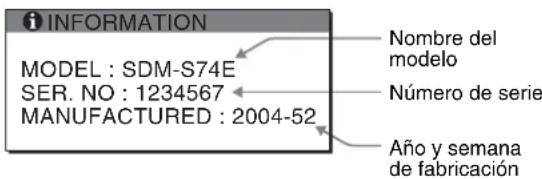

Visualización de la información del monitor

Mientras el monitor recibe una señal de vídeo, mantenga pulsado el botón MENU durante más de 5 segundos hasta que aparezca el cuadro de información.

Para que desaparezca el cuadro, vuelva a pulsar el botón MENU.

Ejemplo

Si algún problema no se soluciona, póngase en contacto con un distribuidor Sony autorizado y proporciónle la siguiente información:

• Nombre del modelo: SDM-S73E o SDM-S74E
• Número de serie
• Descripción detallada del problema
• Fecha de compra
• Nombre y especificaciones del ordenador y la tarjeta gráfica
• Tipo de señales de entrada (RVA analógico/RVA digital)

Especificaciones

SDM-S73E

Panel LCD Tipo de panel: Matriz activa

a-Si TFT

Tamaño de imagen: 43,18 cm

(17,0 pulgadas)

Formato de la señal de entrada

Frecuencia de funcionamiento RVA*

Resolución Horizontal: Máx. 1 280 puntos

Vertical: Máx. 1 024 líneas

Niveles de señal de entrada

Señal de vídeo RVA

0,7 Vp-p, 75 Ω, positiva

Señal SYNC

Nivel TTL, 2,2 kΩ,

positiva o negativa

independiente, o sincronización

compuesta)

0,3 Vp-p, 75 Ω, negativa

(Sincronización en verde)

Requisitos de alimentación De ca 100 a 240 V, de 50 a 60 Hz,

Máx. 1,0 A

Consumo de energía Máx. 45 W

Temperatura de funcionamiento

De 5 a 35°C

Dimensiones (ancho/alto/profundidad)

Pantalla (vertical):

Aprox.

367×403-463×234mm

(14^1/2 × 15^7/8 -

18^1/4 × 9^1/4 pulgadas)

(con soporte)

Aprox. 367 × 315 × 60 mm

(14 1/2 × 12 1/2 × 2 3/8 pulgadas)

(sin soporte)

Peso Aprox. 5,8 kg (12 lb 13 oz)

(con soporte)

Aprox. 4,1 kg (9 lb 1 oz)

(sin soporte)

Plug & Play DDC2B

Accesorios Consulte la página 6.

SDM-S74E

Panel LCD Tipo de panel: Matriz activa

a-Si TFT

Tamaño de imagen: 43,18 cm

(17,0 pulgadas)

Formato de la señal de entrada

Frecuencia de funcionamiento RVA*

Resolución Horizontal: Máx. 1 280 puntos

Vertical: Máx. 1 024 líneas

Niveles de señal de entrada

Señal de vídeo RVA

0,7 Vp-p, 75 Ω, positiva

Señal SYNC

Nivel TTL, 2,2 kΩ,

positiva o negativa

independiente, o sincronización

compuesta)

0,3 Vp-p, 75 Ω, negativa

(Sincronización en verde)

Señal RVA (DVI) digital: TMDS

(enlace único)

Requisitos de alimentación De ca 100 a 240 V, de 50 a 60 Hz,

Máx. 1,0 A

Consumo de energía Máx. 45 W

Temperatura de funcionamiento

De 5 a 35°C

Dimensiones (ancho/alto/profundidad)

Pantalla (vertical):

Aprox. 367 × 403 - 463 × 234 mm

(14^1 / 2× 15^7 / 8 -

18^1/4×9^1/4 pulgadas)

(con soporte)

Aprox. 367 × 315 × 60 mm

(14^1/2× 12^1/2× 2^3/8 pulgadas)

(sin soporte)

Peso Aprox. 5,9 kg (13 lb 0 oz)

(con soporte)

Aprox. 4,2 kg (9 lb 4 oz)

(sin soporte)

Plug & Play DDC2B

Accesorios Consulte la página 6.

* Condición de temporización horizontal y vertical recomendada

- La anchura de sincronización horizontal de empleo debe ser superior al 4,8% del tiempo total horizontal o 0,8 μs, según el que sea mayor.

- La anchura de supresión horizontal debe ser superior a 2,5 μs

- La anchura de supresión vertical debe ser superior a 450 μs

Diseño y especificaciones sujetos a cambios sin previo aviso.

REFERENCIA DE TERMINOLOGIA

AC IN (entrada de ca)

CD-ROM (disco compacto de memoria de sólo lectura)

DPM (administración de la alimentación de la pantalla)

DVI-D (el interfaz visual digital para digital)

INPUT (entrada)

LANGUAGE (idioma)

LCD (pantalla de cristal líquido)

MAIN (principal)

OK (acceptar)

PLUG & PLAY (conectar y listo)

POWER (alimentación)

TFT (transistor de película fina)

TMDS (señal diferencial minimizada de transición)

TTL (lógica de transistor a transistor)

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

(Sincronismo su verde)

(Sincronismo su verde)

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.
