Znamka	Sony
Model	SDM-S73E
Vrsta izdelka	LCD zaslon
Velikost zaslona	17 palcev (43,2 cm)
Največja ločljivost	1280 x 1024 slikovnih pik
Vrsta plošče	a-Si TFT aktivna matrika
Vhodni signal	Analog RGB (HD15)
Vodoravna frekvenca	28 - 80 kHz
Navpična frekvenca	48 - 75 Hz
Poraba električne energije (normalno)	45 W maks.
Poraba električne energije (mirovanje)	1 W maks.
Napajanje	100 - 240 V, 50/60 Hz
Mere z nosilcem (Š x V x G)	367 x 403-463 x 234 mm
Mere brez nosilca (Š x V x G)	367 x 315 x 60 mm
Teža z nosilcem	5,8 kg
Teža brez nosilca	4,1 kg
Kot nagiba	Približno 5° naprej, 30° nazaj
Nastavitev višine	Približno 60 mm
Funkcije varčevanja z energijo	ECO način (Visok, Srednji, Nizek, Uporabniški)
Nastavitve slike	Osvetlitev ozadja, Kontrast, Svetlost, Faza/Ura, Centriranje, Barva, Gama
Jeziki menija	Angleščina, Francoščina, Nemščina, Španščina, Italijanščina, Nizozemščina, Švedščina, itd.
Vzdrževanje	Čistiti z mehko krpo; ne uporabljati topil
Varnost	Odklopiti pred čiščenjem; izogibati se ekstremnim temperaturam, udarcem, prahu
Popravljivost	Nadomestni deli so na voljo; obrnite se na pooblaščenega prodajalca Sony

Pogosto zastavljena vprašanja - SDM-S73E SONY

Kaj storiti, če zaslon ostane črn?

Preverite, ali je napajalni kabel priključen in ali je stikalo MAIN POWER v položaju I. Če je indikator napajanja rdeč, pritisnite gumb ⏻. Prav tako preverite video kabel.

Zakaj se prikaže sporočilo 'NI VIDEO VHODA'?

To pomeni, da ni zaznanega video signala. Preverite povezave video kabla in ali računalnik ni v načinu mirovanja. Pritisnite tipko na tipkovnici ali premaknite miško.

Kako nastaviti ostrino slike?

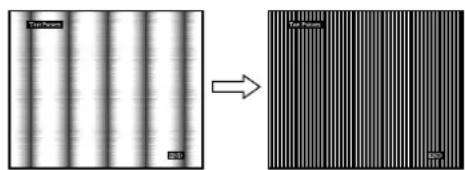

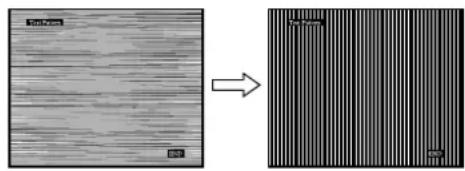

Uporabite meni ZASLON: najprej nastavite FAZO za odstranitev vodoravnih črt, nato URO za navpične črte. Prav tako lahko zaženete samodejno nastavitev prek AUTOMATIČNO.

Kaj pomeni sporočilo 'IZVEN FREKVENČNEGA OBMOČJA'?

Vhodni signal presega podprte frekvence (vodoravno < 80 kHz, navpično < 75 Hz). Nastavite ločljivost računalnika na 1280 x 1024 ali manj ter preverite frekvence.

Kako prihraniti energijo s tem monitorjem?

Pritisnite tipko ECO in izberite med načini VISOK, SREDNJI, NIZEK ali UPORABNIŠKI. Nižja raven pomeni manjšo svetlost in porabo.

Slika utripa ali poskakuje, kaj storiti?

Prilagodite nagib in fazo v meniju ZASLON. Prav tako preverite, ali je video kabel pravilno priključen, in monitor oddaljite od virov magnetnih polj.

Kako ponastaviti nastavitve na privzete vrednosti?

Pojdite v meni PONASTAVITEV prek tipke MENU, izberite V REDU za ponastavitev vseh nastavitev razen jezika.

Ali je normalno, da ima LCD zaslon črne ali svetleče pike?

Da, to je normalno. Visoko natančna LCD tehnologija ima lahko nekaj fiksnih pik (99,99 % aktivnih slikovnih pik). To ni napaka.

Kako varno očistiti zaslon?

Odklopite napajalni kabel. Uporabite mehko in suho krpo. Po potrebi rahlo navlažite krpo s čistilom za steklo brez antistatika. Nikoli ne uporabljajte alkohola, bencina ali abrazivnih sredstev.

Ali lahko na tem monitorju uporabim DVI kabel?

Model SDM-S73E nima DVI vhoda. Sprejema le analogne signale prek priključka HD15. Pri modelu SDM-S74E je na voljo DVI-D vhod.

NAVODILA ZA UPORABO SDM-S73E SONY

Nastavitev 1: Izvlecite pritrdilni zatič podstavka....6

Nastavitev 2: Priključite video signalne kable ..... 6

Nastavitev 3: Priključite napajalni kabel .....7

Nastavitev 4: Zavarujte kable in zaprite hrbtni pokrov ..... 8

Nastavitev 5: Vklopite monitor in računalnik ..... 9

Nastavitev 6: Nastavitev višine in naklona ..... 10

Izbira vhodnega signala (gumb INPUT) (samo za SDM-S74E). . . . 10

Prilagajanje vašega monitorja ....11

Pomikanje po meniju 11

Nastavite osvetlitve ozadja (BACKLIGHT) 12

Nastavitev kontrasta (CONTRAST)....12

Nastavitev črnega nivoja slike (BRIGHTNESS)....12

A Nastavitev ostrine slike in sredinska poravnava (SCREEN)

(pri SDM-S73E/S74E samo analogni RGB signal) ..... 13

Nastavitev temperature barve (COLOR) 14

γ Sprememba gama nastavitve (GAMMA) ..... 15

←→ Spreminjanje položaja menija (MENU POSITION). . . . . . . . 15

Samodejno spreminjanje vhoda (INPUT SENSING) (samo za SDM-S74E)....15

Izbira jezika zaslonskega menija (LANGUAGE) 15

→← Nastavljeni podatki dobijo privzete vrednosti (RESET)....15

Zapora menijev in upravljanja (MENU LOCK) ..... 16

Tehnične značilnosti .....16

Funkcija varčevanja energije. 16

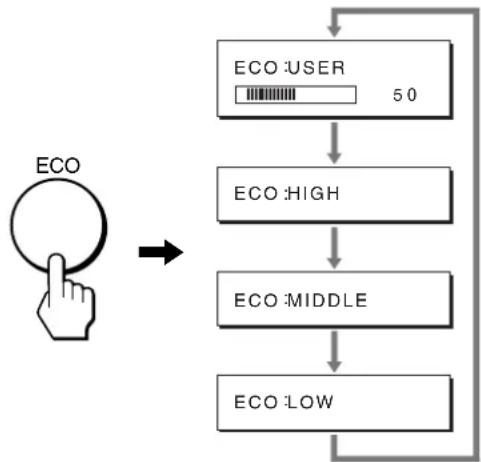

Zmanjševanje porabe energije (ECO način) 17

Funkcija samodejne nastavitve kakovosti slike (pri SDM-S73E/S74E

samo analogni RGB signal) 17

Odpravljanje napak....18

Sporočila na zaslonu 18

Simptomi težav in njihovo odpravljanje ..... 19

Specifikacije....22

• Macintosh je blagovna znamka Apple Computer, Inc., registrirana v ZDA in drugih državah.
- Windows ^® je blagovna znamka Microsoft Corporation registrirana v ZDA in drugih državah.
• IBM PC/AT in VGA sta blagovni znamki IBM Corporation iz ZDA
• V E S A i n™ Da Hagovni znamki Video Electronics Standards Association.
• ENERGY STAR je v ZDA registrirana blagovna znamka.
- Adobe in Acrobat sta blagovni znamki Adobe Systems Incorporated.
- Vsa druga imena proizvodov, omenjenih v tem besedilu, so lahko blagovne znamke ali registrirane blagovne znamke ustreznih podjetij.
- Nadalje, »TM« in »®« v tem priročniku nista vedno omenjena.

Pozor

Opozorilo glede omrežnih priključkov

- Uporabite dobavljen napajalni kabel. Če uporabite drugi kabel, se prepričajte, da ustreza lokalnemu omrežju.

Za uporabnike v ZDA

Če ne uporabite ustreznega kabla, ta monitor ne bo ustrezal obveznim standardom FCC.

Za uporabnike v Veliki Britaniji

Če uporabljate monitor v Veliki Britaniji, se prepričajte, da uporabljate ustrezni napajalni kabel za Veliko Britanijo.

Primeri raznih vrst vtikačev

Oprema naj bo nameščena blizu lahko dostopne vtičnice.

Namestitev

Ne nameščajte in ne puščajte monitorja:

• na mestih, ki so izpostavljena izjemnim temperaturam, npr. blizu radiatorja, ogrevanja ali neposredno na soncu. Izpostavljanje monitorja izjemnim temperaturam, kot npr. v avtomobilih parkiranih neposredno na soncu ali blizu ogrevanja, lahko povzročijo deformacije ohišja ali nepravilno delovanje.
• na mestih izpostavljenih mehanskim vibracijam ali sunkom.
• v bližini opreme, ki proizvaja močna magnetna polja, kot so TV ali razni drugi gospodinjski aparati.
• na krajih, kjer so pretirane količine prahu, umazanije ali peska, npr. blizu odprtega okna ali izhoda na prosto. Če monitor začasno postavite na prosto, zagotovite ustrezno zaščito proti prahu in umazaniji v zraku. V nasprotnem primeru lahko pride do napak pri delovanju.

Ravnanje z LCD zaslonom

• Ne izpostavljajte LCD zaslona soncu, ker se zaslon lahko poškoduje. Pazite kadar postavljate zaslon v bližino okna.
• Ne pritiskajte in ne praskajte LCD zaslona. Ne postavljajte težkih predmetov na LCD zaslon. To lahko povzroči, da zaslon izgubi enotnost ali pa napake pri delovanju LCD plošče.
• Če monitor uporabljate v hladnem prostoru, se na zaslonu lahko pojavijo ostanki slike. To ni napaka v delovanju. Zaslon se vrne v normalno stanje, ko se temperatura dvigne do običajne delovne višine.
• Če je na zaslonu za dlje časa prikazana ista slika, se lahko za nekaj časa pojavijo ostanki slike. Ostanki slike počasi izginejo.
• LCD plošča se med delovanjem segreje. To ni napaka v delovanju.

Opomba glede LCD (prikazovalnik s tekočimi kristali)

Proximo upoštevajte, da je LCD zaslon izdelan z zelo natančno tehnologijo. Lahko se dogodi, da se na LCD zaslonu trajno pojavijo temne ali svetle točke ( rdeče, modre ali zelene), nepravilni barvni ali pa svetli pasovi.

(Efektivne točke: več kot 99,99%)

Vzdrževanje

• Pred pričetkom čiščenja monitorja, iztaknite napajalni kabel iz vtičnice.
• LCD zaslon očistite z mehko krpo. Če uporabljate tekočino za čiščenje stekla, ne uporabljajte čistil, ki vsebujejo protistatične raztopine ali podobne dodatke, ker ti lahko opraskajo premaz LCD zaslona.
• Čistite ohišje, ploščo in upravljalni del z mehko krpo, rahlo navlaženo z blago raztopino detergenta. Ne uporabljajte hrapavih blazinic, zrnatih praškov ali raztopin, kot sta alkohol in bencin.
• Ne drgnite, ne dotikajte se in ne trkajte po površini zaslona z ostrimi ali hrapavimi predmeti, kot so kemični svinčniki ali izvijači. Tak stik lahko povzroči praske na slikovni cevi.
• Upoštevajte, da se kakovost materiala ali premaza LCD zaslona lahko poslabša, če je monitor izpostavljen hlapljivim raztopinam kot so insekticidi ali pa daljšemu stiku z gumo ali polivinilnimi materiali.

Transport

• Izklopite vse kable iz monitorja in ga trdno primite na obeh straneh - pazite, da med prenašanjem ne opraskate zaslona. Če vam monitor pade iz rok, se lahko poškodujete vi ali monitor.
• Preden monitor odpeljete v popravilo ali prenesete na drugo lokacijo, ga zavijte v originalno embalažo in ovojnino ter uporabite priložen pritrdilni zatič podstavka.

Odlaganje monitorja med odpadke

• Monitorja ne smete odložiti med druge gospodinjske odpadke.
• Fluorescenčna cev v monitorju namreč vsebuje živo srebro. Odstranitev monitorja mora biti opravljena skladno s predpisi vašega lokalnega sanitarnega organa.

Deli monitorja in elementi za nastavljanje

Za nadaljnje podrobnosti glej strani v oklepajih. Ilustracije monitorja na tej strani so označene s SDM-S74E.

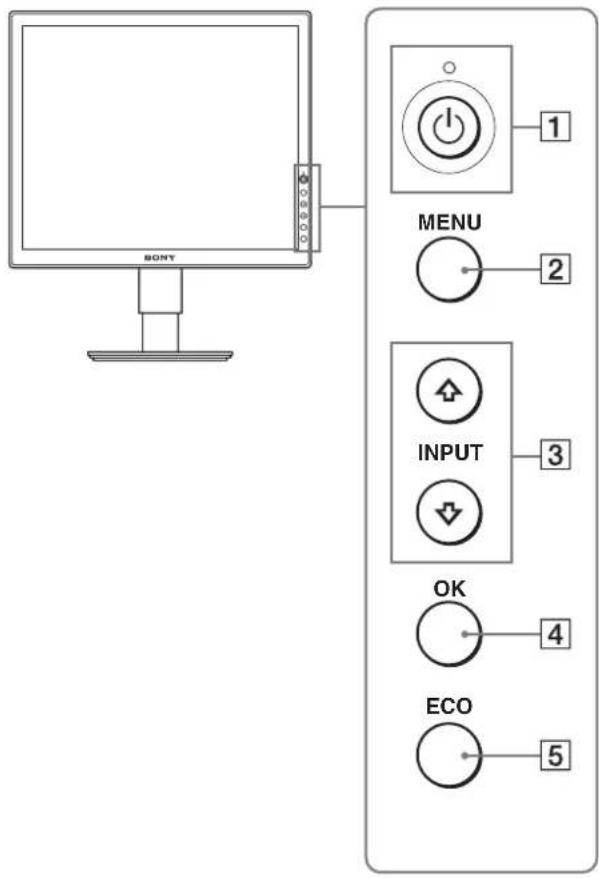

Čelna stran LCD monitorja

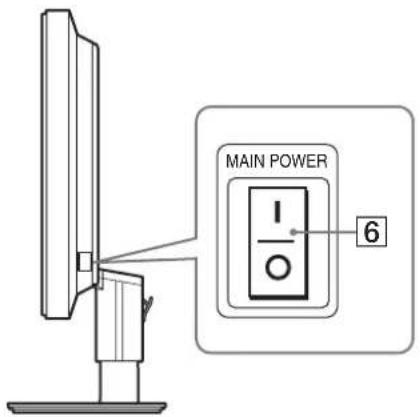

Bočni pogled na LCD monitor

2 MENU gumb (strani 11, 12)
Ta gumb vklaplja in izklaplja meni monitorja.

3 ↓/↑ gumbi (stran 12)

Ti gumbi se uporabljajo za izbiranje in nastavljanje elementov menija.

Pri modelu SDM-S74E lahko s tema dvema gumboma preklapljate med video vhodnima signaloma INPUT1 in INPUT2, će sta na monitor priklopljena dva računalnika. (Na voljo samo, kadar je meni izklopljen.)

4 OK gumb (stran 12)

Ta gumb aktivira izbrani element menija in opravi ustrezne nastavitve z uporabo ↓/↑ gumbov (3).

5 ECO gumb (stran 17)

Ta gumb se uporablja za zmanjšanje porabe energije.

6 Stikalo MAIN POWER (stran 9)

To stikalo vklaplja in izklaplja napajanje monitorja.

SDM-S73E

SDM-S74E

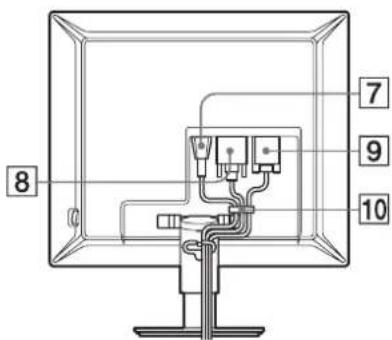

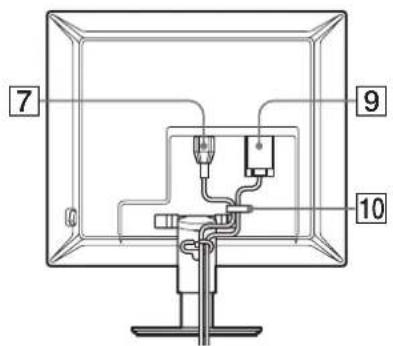

7 AC IN konektor (stran 7)

Ta konektor priključi napajalni kabel (dobavljen).

8 DVI-D vhodni konektor (digitalni RGB) (samo za SDM-S74E) (stran 7)

Ta konektor privede digitalne RGB video signale, ki so skladni z DVI rev.1.0.

9 HD15 vhodni konektor (analogni RGB) (stran 7)

Ta konektor pripelje analogne RGB signale (0,700 Vp-p, pozitivne) in sync signale.

10 Nosilec kabla (stran 8)

Ta del pritrdi kable na monitor.

Nastavitev

Preden uporabite monitor preverite, če so v vašem kartonu naslednje stvari:

• LCD monitor
- Napajalni kabel
• HD15-HD15 kabel za video signal (analogni RGB)
• DVI-D kabel za video signal (digitalni RGB) (samo za SDM-S74E)
- CD-ROM (pomożni programi za Windows/Macintosh, Navodila za uporabo, itd.)
• Garancijski list
• Navodila za hitro nastavitev

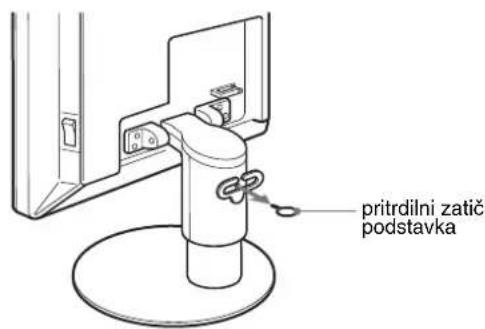

Nastavitev 1: Izvlecite pritrdilni zatič podstavka.

Nastavitev 2: Priključite video signalne kable

• Pred priključitvijo izklopite monitor in računalnik.
• Ko priključite računalnik na monitorjev vhodni konektor HD15 (analogni RGB), glejte »Priključite računalnik opremljen z izhodnim konektorjem HD15 (analogni RGB).« (stran 7)

Opombe

• Ne dotikajte se nožic kabla konektorja za video signal, ker lahko zvijete nožice.
• Preverite, če se HD15 konektor prilega, da se boste tako izognili zvijanju nožic na konektorju video signala.

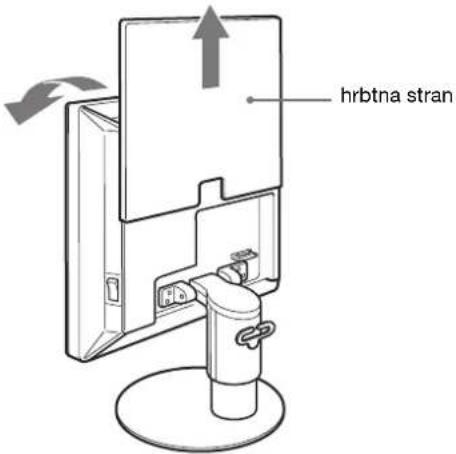

1 Dvignite hrbtno stran.

2 Nagnite zaslon naprej.

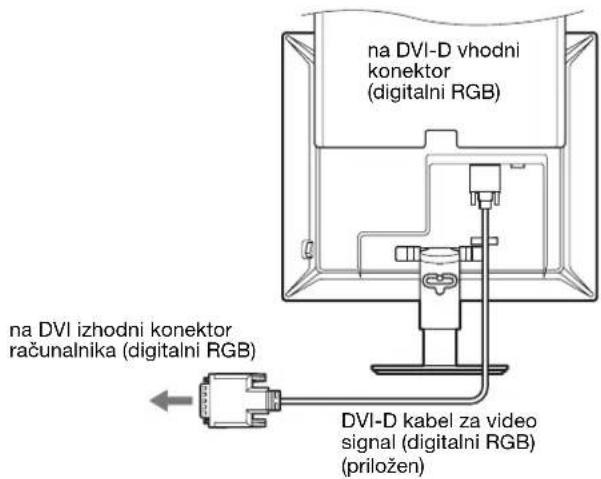

Priključite računalnik opremljen z izhodnim konektorjem DVI (digitalni RGB). (samo za SDM-S74E)

Z dobavljenim DVI-D video signalnim kablom (digitalni RGB), priključite računalnik na DVI-D vhodni konektor monitorja (digitalni RGB).

Priključite računalnik opremljen z izhodnim konektorjem HD15 (analogni RGB)

Z dobavljenim HD15-HD15 video signalnim kablom (analogni RGB), priključite računalnik na HD 15 vhodni konektor monitorja (analogni RGB).

Priključite računalnik skladno z naslednjimi ilustracijami.

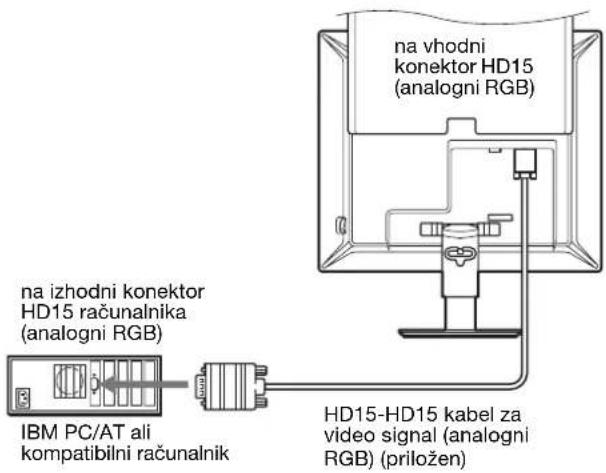

■ Priključitev na IBM PC/AT ali kompatibilen računalnik

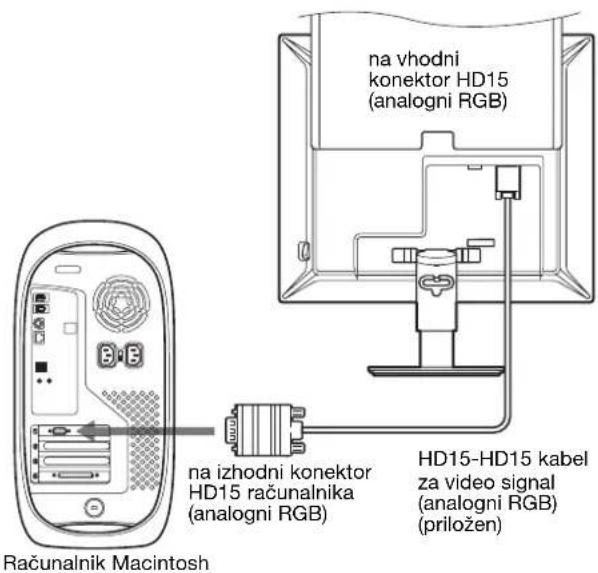

■ Priključitev na Macintosh računalnik

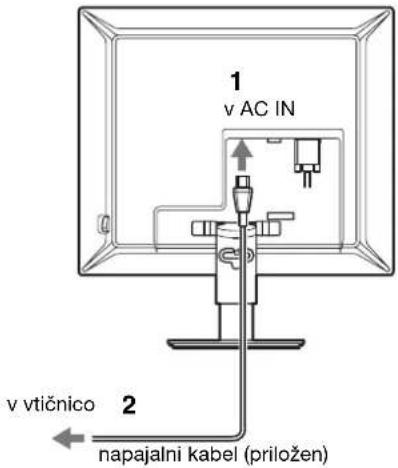

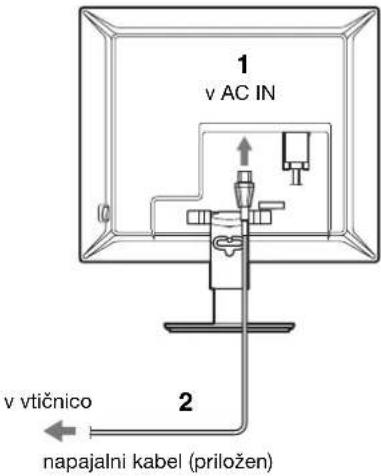

Nastavitev 3: Priključite napajalni kabel

1 Čvrsto priključite dobavljeni napajalni kabel na AC IN konektor monitorja.

2 Drugi konec čvrsto priključite na omrežno vtičnico.

SDM-S73E

SDM-S74E

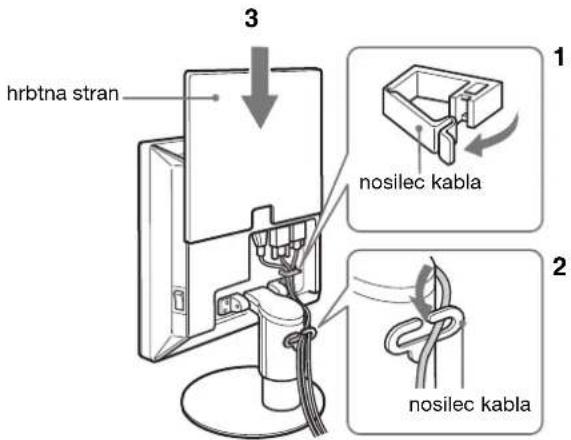

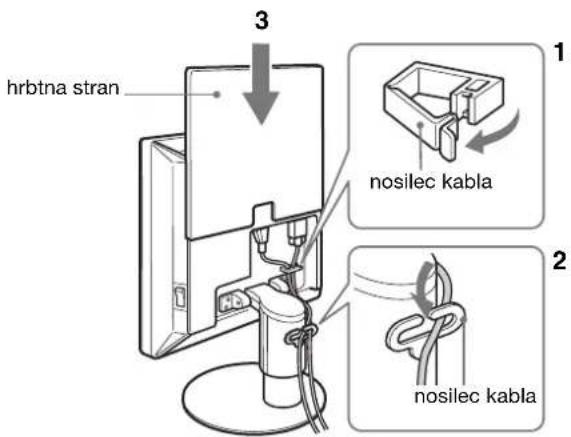

Nastavitev 4: Zavarujte kable in zaprite hrbtni pokrov

1 Napajalni kabel in kable za video signal zataknite v nosilec za kable na ohišju.
2 Vse kable zataknite za nosilec za kable na podstavku.
3 Hrbtno stranico potisnite navzdol.

SDM-S73E

SDM-S74E

Nastavitev 5: Vklopite monitor in računalnik

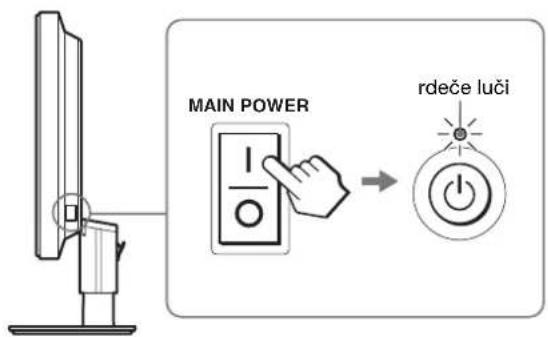

1 Pritisnite stikalo MAIN POWER, nameščeno na desni strani monitorja v smeri I, če stikalo seveda še ni pritisnjeno. Preverite, če ⏻ indikator (napajanja) sveti rdeče.

Opozorilo

Monitor je tovarniško dobavljen s stikalom MAIN POWER (1).

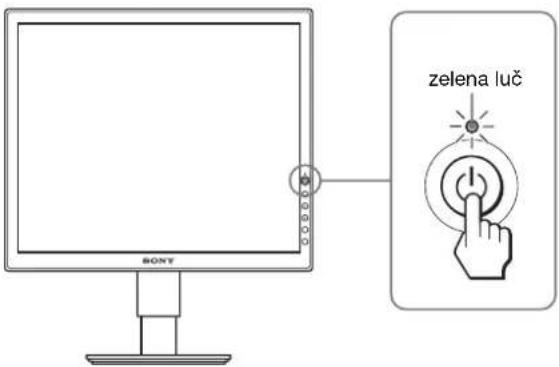

2 Pritisnite ⏻ stikalo napajanja, ki se nahaja na desni čelni strani monitorja.

indikator (napajanja) zasveti v zeleni barvi.

Na zaslonu se prikaže izbrana slika vhoda.

Za dodatne informacije glej »Izbira vhodnega signala (gumb INPUT) (samo za SDM-S74E)« na strani 10.

Namestitev vašega monitorja je končana. Po potrebi za nastavitev slike uporabite krmilne funkcije (stran 11).

Če se na zaslonu ne pojavi slika

• Preverite, će so napajalni kabel in kabli za video signal pravilno priključeni.
• Če se na zaslonu pojavi »NO INPUT SIGNAL«:
• Računalnik je v načinu varčevanje energije. Pritisnite tipko na tipkovnici ali premaknite miško.
• Če je nastavitev vhodnega signala pravilna, ugotovimo s pritiskom na ↓/↑ gumba (samo za SDM-S74E) (stran 10).
• Če se na zaslonu pojavi »CABLE DISCONNECTED«:
• Preverite ali so kabli za video signal pravilno priključeni.
• Če je nastavitev vhodnega signala pravilna, ugotovimo s pritiskom na ↓/↑ gumba (samo za SDM-S74E) (stran 10).
• Če se na zaslonu pojavi »OUT OF RANGE«:

Priključite stari monitor. Nato nastavite računalniško grafično kartico v naslednjih območjih.

SDM-S73E

	Analogni RGB
Horizontalna frekvenca	28 – 80 kHz
Vertikalna frekvenca	48 – 75 Hz
Resolucija	1280 × 1024 ali manj

SDM-S74E

	analogni RGB digitalni RGB
Horizontalna frekvenca	28–80 kHz 28–64 kHz
Vertikalna frekvenca	48–75 Hz 60 Hz
Razločljivost	1280 × 1024 ali manj

Za nadaljnje informacije o sporočilih na zaslonu, glej »Simptomi težav in njihovo odpravljanje« na strani 19.

Ni potrebe po dodatnih gonilnikih

Monitor je skladen z »DDC« Plug & Play standardom in samodejno zazna vse informacije o monitorju. Na računalnik ni potrebno namestiti dodatnega gonilnika.

Ko boste prvič vključili vaš računalnik, potem ko ste priklopili monitor, se na zaslonu lahko prikaže čarovnik za nastavitev. V tem primeru sledite navodilom na zaslonu. Samodejno se izbere monitor Plug & Play, tako da je možna takojšnja uporaba tega monitorja.

Vertikalna frekvenca se nastavi na 60 Hz.

Ker migetanje monitorja ni opazno, ga lahko uporabite takšnega kot je. Ni potrebno nastavljati vertikalne frekvence na kakšno posebno visoko vrednost.

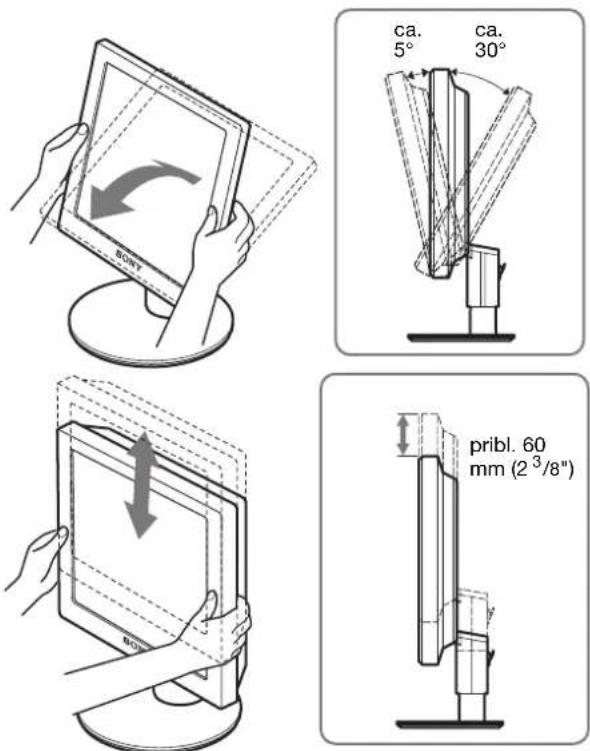

Nastavitev 6: Nastavitev višine in naklona

Ta zaslon lahko nastavljamo med kotoma, navedenima spodaj.

Primate spodnji del LCD plošče in nato nastavite kote zaslona.

Za udobno uporabo monitorja

Nastavite kot gledanja vašega monitorja glede na višino vaše mize in stola tako, da se zaslon ne blešči.

Opozorilo

Ko nastavljate naklon in višino zaslona, delajte to počasi in previdno, tako da z monitorjem ne zadenete v mizo.

Izbira vhodnega signala (gumb INPUT) (samo za SDM-S74E)

Pritisnite gumba ↓/↑.

Vhodni signal se spremeni vsakič, ko pritisnete ta gumba.

Sporočilo na zaslonu(se pojavi za okoli 5 s vlevem zgornjem kotu.)	Konfiguracija vhodnega signala
INPUT1 : DVI-D DVI-D vhodni konektor(digitalni RGB) za INPUT1
INPUT2 : HD15 vhodni konektor HD15(analogni RGB) za INPUT2

Prilagajanje vašega monitorja

Pred prilagajanjem

Povežite monitor in računalnik in ju vklopite.

Za najboljši rezultat, počakajte najmanj 30 minut potem, ko ste monitor vključili in povezali z računalnikom, preden začnete karkoli na novo nastavljati.

Številne nastavitve lahko opravite s pomočjo menijev na zaslonu.

Pomikanje po meniju

Pritisnite gumb MENU za prikaz glavnega menija na vašem zaslonu. Glej stran 12 za dodatne informacije o uporabi gumba MENU.

Uporabite ↑/↓ in gumb OK za izbiro ikon v zgornji sliki menija. Prikaže se naslednji 1\~11 meni. (Pritiskajte ↓ in se pomikajte po meniju navzdol, dokler se ne prikaže 11.) Glej stran 12 za nadaljnje informacije o uporabi gumbov ↓/↑ in OK.

1 BACKLIGHT (stran 12)

Izberite BACKLIGHT za nastavitev osvetlitve ozadja.

2 CONTRAST ① (stran 12)

Izberite CONTRAST za nastavitev kontrasta slike.

3 BRIGHTNESS (stran 12)

Izberite BRIGHTNESS za nastavitev osvetlitve (nivo črne barve).

4 SCREEN A (stran Izberite SCREEN meni za nastavitev ostrine slike (faza/razločljivost) ali njeno sredinsko poravnavo (vodoravni/navpični pložaj).

⑤ COLOR ☐ (stran 14) Izberite COLOR meni za nastavitev temperature barve slike. Tako nastavite odtenek zaslona.

6 GAMMA γ (stran Izberite GAMMA za nastavitev barvne sence slike.

7 MENU POSITION ☐ (stran 15) Izberite meni MENU POSITION za menjavo položaja menija na zaslonu.

8 INPUT SENSING → (samo za SDM-S74E) (stran 15)

Vrnite vse nastavitve v izhodiščno stanje.

11 MENU LOCK (stran 16)

Zaklenite upravljanje gumbov, da boste tako preprečili naključne spremembe ali vrnitev v izhodiščno stanje.

13)

■ Uporabite MENU, ↓/↑ in gumb OK

1 Prikažite glavni meni.

Za prikaz glavnega menija na vašem zaslonu, pritisnite gumb MENU.

2 Izberite meni, s katerim želite nastavljati.

Za prikaz želenega menija pritiskajte gumba ↓/↑. Pritisnite gumb OK za izbiro elementa v meniju.

3 Nastavite element.

Pritiskajte gumba ↓/↑ za urejanje menijev, nato pritisnite gumb OK. Ko pritisnete gumb OK, se nastavitev shrani, nato se prikaže prejšnji meni.

4 Zaprite meni.

Z enkratnim pritiskom na gumb MENU se vrnite v normalni prikaz. Če gumba ne pritisnete, se meni po cca. 30 s zapre sam.

■ Vrnite vse nastavitve v izhodiščno stanje.

Nastavitve lahko vrnete z uporabo menija RESET. Za več informacij o vračanju nastavitev, glejte (RESET) na strani 15.

Nastavite osvetlitve ozadja (BACKLIGHT)

Če je zaslon presvetel, nastavite osvetlitev ozadja, da bo zaslon bolje viden.

Opozorilo

Osvetlitve ozadja ni možno nastaviti, če je ECO način nastavljen na HIGH, MIDDLE ali LOW (stran 17).

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro |○ (BACKLIGHT) ter pritisnite gumb OK.

3 Pritiskajte gumba ↓/↑ za nastavitev nivoja osvetlitve in pritisnite gumb OK.

- Nastavitev kontrasta (CONTRAST)

Nastavite kontrast slike.

Opozorilo

Nastavitev črnega nivoja slike (BRIGHTNESS)

Nastavite osvetlitev slike (nivo črne barve).

Opozorilo

Osvetlitve ni možno nastaviti, če je ECO način nastavljen na HIGH, MIDDLE ali LOW (stran 17).

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro ⚙ (BRIGHTNESS) ter pritisnite gumb OK.

Na zaslonu se prikaže meni BRIGHTNESS.

3 Pritiskajte gumba ↓/↑ za nastavitev osvetlitve in nato pritisnite gumb OK.

A Nastavitev ostrine slike in sredinska poravnava (SCREEN) (pri SDM-S73E/S74E samo analogni RGB signal)

Opozorilo

Pri sprejemanju digitalnih RGB signalov iz vhodnega konektorja DVI-D nastavljanje ni potrebno.

■ Funkcija samodejne nastavitve kakovosti slike

Ko monitor sprejme vhodni signal, samodejno nastavi položaj in ostrino slike (faza/razločljivost) in zagotovi, da se na zaslonu pojavi jasna slika (stran 17).

Opozorilo

Ko je aktivirana funkcija samodejne nastavitve kakovosti slike, deluje le ⏻ stikalo (napajanja).

Če se vam zdi, da funkcija samodejne nastavitve kakovosti slike tega monitorja ni popolnoma nastavila slike,

lahko za trenutni vhodni signal napravite nadaljnje samodejne nastavitve kakovosti slike. (Glej AUTO spodaj).

Če so za kakovost slike potrebne nadaljnje nastavitve,

lahko ročno nastavite ostrino slike (faza/razločljivost) in položaj (vodoraven/navpičen položaj).

Te nastavitve se shranijo v pomnilnik in se samodejno prikličejo, kadarkoli monitor sprejme isti vhodni signal. Te nastavitve je potrebno ponoviti, će spremenite vhodni signal po ponovni priključitvi računalnika.

■ Za trenutni vhodni signal (AUTO) napravite nadaljnje samodejne nastavitve kakovosti slike

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro ⚠ (SCREEN) ter pritisnite gumb OK.

Na zaslonu se prikaže meni SCREEN.

3 Pritiskajte gumba ↓/↑ za izbiro AUTO ter pritisnite gumb OK.

Ustrezno nastavite fazo zaslona, razločljivost ter vodoravni/navpični položaj za trenutni vhodni signal ter jih shranite.

4 Pritiskajte gumba ↓/↑ za izbiro ↩ ter pritisnite gumb OK.

Vrnite se v zaslon meni.

■ Ročno nastavite ostrino slike (PHASE/PITCH)

Ostrino slike lahko nastavite kot sledi.

1 Nastavite resolucijo na 1280 × 1024 na računalniku.

2 Naložite CD-ROM.

3 Zaženite CD-ROM, izberite območje in model in prikažite preizkusni vzorec.

Za Windows

7 Pritiskajte gumba ↓/↑ tolikokrat, da so vodoravni pasovi minimalni.

Če se preko vsega zaslona pojavijo vodoravni pasovi, nastavite razločljivost z naslednjimi koraki:

9 Pritiskajte gumba ↓/↑ za izbiro PITCH ter pritisnite gumb OK.

Na zaslonu se prikaže meni PITCH.

10 Pritiskajte gumba ↓/↑ tolikokrat, da izginejo navpični pasovi.

11 Kliknite END na zaslonu za izklop preizkusnega vzorca.

12 Pritisnite gumb OK.

Vrnite se v meni SCREEN.

13 Pritiskajte gumba ↓/↑ za izbiro ↩ ter pritisnite gumb OK.

Vrnite se v zaslon meni.

Če slika ni na sredini zaslona, jo postavite v središče s spodaj opisanim postopkom.

1 Nastavite resolucijo na 1280 × 1024 na računalniku.

2 Naložite CD-ROM.

3 Zaženite CD-ROM, izberite območje in model in prikažite preizkusni vzorec.

Za Windows

7 Pritiskajte gumba ↓/↑ za središčno poravnavo preizkusnega vzorca zaslona.

8 Kliknite END na zaslonu za izklop preizkusnega vzorca.

9 Pritisnite gumb OK.

Vrnite se v meni SCREEN.

10 Pritiskajte gumba ↓/↑ za izbiro ↩ ter pritisnite gumb OK.

Vrnite se v zaslon meni.

Nastavitev temperature barve (COLOR)

Nivo barve belega polja slike lahko izberete iz nastavitve privzete temperature barve.

Po potrebi lahko točno nastavite temperaturo barve.

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro ☐ (COLOR) ter pritisnite gumb OK.

Meni za točno nastavitev temperature barve se prikaže na zaslonu.

4 Pritiskajte gumba ↓/↑ za izbiro R (rdeča) ali B (modra) ter pritisnite gumb OK. Za nastavitev želene temperature barve pritiskajte gumba ↓/↑ ter nato gumb OK.

Ker ta nastavitev z dviganjem in spuščanjem R in B komponent spreminja temperaturo barve glede na G (zelena), je G komponenta fiksna.

5 Pritiskajte gumba ↓/↑ za izbiro ↩, nato pa pritisnite gumb OK.

Nova nastavitev barve se shrani v pomnilnik za USER ADJUSTMENT in se samodejno prikliče, ko je izbran USER.

Na zaslonu se prikaže glavni meni.

γ Sprememba gama nastavitve (GAMMA)

Združite lahko barvno senco slike na zaslonu z izvirno barvno senco slike.

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro γ (GAMMA) ter pritisnite gumb OK.

Na zaslonu se prikaže meni GAMMA.

3 Za izbiro želenega načina pritiskajte gumba ↓/↑, nato pa gumb OK.

Spreminjanje položaja menija (MENU POSITION)

Položaj menija na zaslonu lahko spremenite, će vam zastira sliko na zaslonu.

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro ☐ (MENU POSITION) ter pritisnite gumb OK.

Na zaslonu se prikaže meni MENU POSITION.

3 Za izbiro želenega položaja pritiskajte gumba ↓/↑, nato pa gumb OK.

Ko se prikaže meni, lahko izberete enega od 9 položajev.

Samodejno spreminjanje vhoda (INPUT SENSING) (samo za SDM-S74E)

Ko izberete AUTO ON v INPUT SENSING meniju, monitor samodejno odkrije vhodni signal na vhodnih sponkah in samodejno spremeni vhod, preden gre monitor v način varčevanja energije.

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro → (INPUT SENSING) ter pritisnite gumb OK.

Na zaslonu se pojavi meni INPUT SENSING.

3 Za izbiro želenega načina pritiskajte gumba ↓/↑, nato pa gumb OK.

- AUTO ON: Če izbrana vhodna sponka nima vhodnega signala ali će izberete vhodno sponko z gumboma ↓/↑ na monitorju in vhodna sponka nima signala, se na zaslonu pojavi sporočilo (stran 18) in monitor samodejno preveri vhodni signal na drugi vhodni sponki ter zamenja vhod. Ko se zamenja vhod, se levo zgoraj prikaže izbrana vhodna sponka. Če ni vhodnega signala, gre monitor samodejno v način varčevanja energije.

- AUTO OFF:Vhod se ne spremeni samodejno.

Pritisnite

↓/↑ gumba, da zamenjate vhod.

A Izbira jezika zaslonskega menija (LANGUAGE)

Lahko spremenite jezik, ki ga uporabljate v menijih ali sporočilih prikazanih na tem monitorju.

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro 📄 (LANGUAGE) ter pritisnite gumb OK.

Na zaslonu se prikaže meni LANGUAGE.

3 Pritiskajte gumba ↓/↑ za izbiro jezika ter pritisnite gumb OK.

• ENGLISH: Angleško

• FRANÇAIS: Francosko

• DEUTSCH: Nemško

- ESPAÑOL: Špansko

• ITALIANO: Italijansko

→← Nastavljeni podatki dobijo privzete vrednosti (RESET)

Vrnite vse nastavitve v izhodiščno stanje.

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro → (RESET) ter pritisnite gumb OK.

Na zaslonu se prikaže meni RESET.

3 Za izbiro želenega načina pritiskajte gumba ↓/↑, nato pa gumb OK.

- OK: Za vrnitev vseh nastavitvenih podatkov v privzete vrednosti. Upoštevajte, da se nastavitev (LANGUAGE) po tej metodi ne vrne v izhodiščno stanje.

- CANCEL: Preklic vrnitve izhodiščnih podatkov in povratek v glavni meni.

Zapora menijev in upravljanja (MENU LOCK)

Zaklenite upravljanje gumbov, da boste tako preprečili naključne spremembe ali vrnitev v izhodiščno stanje.

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro O-m (MENU LOCK) ter pritisnite gumb OK.

Na zaslonu se prikaže meni MENU LOCK.

3 Pritiskajte gumba ↓/↑ za izbiro ON ali OFF ter pritisnite gumb OK.

• ON: Deluje samo ⏻ (napajalno) stikalo. Če poizkusite kakšno drugo funkcijo, se na zaslonu prikaže ikona ⓄMENU LOCK).
• OFF: Nastavite 📄 (MENU LOCK) na izklopljeno. Če je bil ⓄMENU LOCK) postavljen v ON, je ob pritisku na gumb MENU, ⓄMENU LOCK) izbran samodejno.

Tehnične značilnosti

Funkcija varčevanja energije

Ta monitor ustreza priporočilom o varčevanju energije, določenim s strani VESA, ENERGY STAR in NUTEK. Če je monitor priključen na računalnik ali grafično kartico, ki je skladna s standardom DPM (Display Power Management), bo monitor samodejno zmanjšal porabo energije, kot je prikazano spodaj.

SDM-S73E

Načinnapajanja	Poraba energije ⏻ indikator(napajanja)
normalnodelovanje	45 W (maks.) zelena
aktivenizklopljen*(globokospanje)	1 W (maks.)** oranžen
napajanjeizklopljeno	1 W (maks.) rdeč
glavni izklop 0 W izklop

SDM-S74E

Načinnapajanja	Poraba energije	+ indikator(napajanja)
normalnodelovanje	45 W (maks.) zelen
aktivenizklopljen*(globokospanje)	1 W (maks.)** oranžen
napajanjeizklopljeno	1 W (maks.) rdeč
glavni izklop 0 W izklop

* Ko vaš računalnik vstopi v način »aktivno izklopljen«, je vhodni signal prekinjen in na zaslonu se pojavi sporočilo NO INPUT SIGNAL. Po 5 s monitor vstopi v način varčevanja energije. »Globoko spanje« je način varčevanja energije določen s strani okoljevarstvene agencije.

** Največja poraba energije je 1,0 W v državah z omrežjem na 100-120 V\~.

Zmanjševanje porabe energije (ECO način)

Z večkratnimi zaporednimi pritiski na gumb ECO na čelni strani monitorja lahko izbirate osvetlitev zaslona.

Vsak način se prikaže na zaslonu in osvetlitev zaslona se zmanjša glede na način. Meni po 5 s samodejno izgine. Osvetlitev zaslona in poraba energije se zmanjšujeta, ko spreminjate način iz HIGH v MIDDLE in iz MIDDLE v LOW.

Privzeta nastavitev osvetlitve zaslona je nastavljena na USER.

Če izberete USER, potem lahko z gumboma ↓/↑ nastavljate nivo osvetlitve ozadja, kar poteka enako kot pri izbiranju menija BACKLIGHT.

OPOZORILO

Sledeči elementi iz menija – BACKLIGHT, CONTRAST in BRIGHTNESS - so dostopni samo, kadar je ECO način nastavljen na USER (stran 12).

Funkcija samodejne nastavitve kakovosti slike (pri SDM-S73E/S74E samo analogni RGB signal)

Ko monitor sprejme vhodni signal, samodejno nastavi položaj in ostrino slike (fazo/razločljivost) in zagotovi, da se na zaslonu pojavi jasna slika.

Tovarniška nastavitev

Ko monitor sprejme vhodni signal, samodejno uskladi signal na enega od tovarniško nastavljenih načinov, shranjenega v pomnilniku monitorja in tako zagotovi visoko kakovostno sliko na sredini zaslona. Če vhodni signal ustreza tovarniško nastavljenemu, se slika z ustreznimi izhodiščnimi nastavitvami samodejno pojavi na zaslonu.

Vhodni signali ne ustrezajo tistim iz tovarniške nastavitve

Ko monitor sprejme vhodni signal, ki se ne ujema s tovarniško nastavljenimi načini, se aktivira funkcija samodejne nastavitve kakovosti slike tega monitorja in zagotovi, da se na zaslonu vedno pojavi jasna slika (v naslednjih frekvenčnih področjih monitorja):

Horizontalna frekvenca: 28–80 kHz

Vertikalna frekvenca: 48–75 Hz

Ko monitor prvič sprejme vhodne signale, ki ne ustrezajo tovarniško nastavljenim načinom, lahko monitor potrebuje več časa za prikaz slike na zaslonu kot običajno. Podatki za nastavitev so samodejno shranjeni v pomnilnik, tako da bo monitor naslednjič deloval na enak način, kot će monitor sprejme signal, ki ustreza tovarniško nastavljenemu načinu.

Ročne nastavitve faze, resolucije in položaja slike

Za nekatere vhodne signale funkcija samodejne nastavitve kakovosti tega monitorja ne nastavi položaja slike, faze in razločljivosti. V tem primeru lahko ročno nastavite te prilagoditve (stran 13). Če ročno nastavite te prilagoditve, se shranijo v pomnilniku kot uporabniški načini in se samodejno prikličejo, ko monitor sprejme enake vhodne signale.

Opozorilo

Ko je aktivirana funkcija samodejne nastavitve kakovosti slike, deluje le ⏻ stikalo (napajanja).

Odpravljanje napak

Preden vzpostavite stik s tehnično pomočjo, si oglejte to poglavje.

Sporočila na zaslonu

V primeru težav z vhodnim signalom, se na zaslonu prikaže eno od naslednjih sporočil. Za rešitev problema glej »Simptomi težav in njihovo odpravljanje« na strani 19.

Če se na zaslonu pojavi »OUT OF RANGE«

To pomeni, da monitor ne podpira vhodnega signala. Preverite naslednje elemente. Za natančnejše informacije o sporočilih na zaslonu glej »Simptomi težav in njihovo odpravljanje« na strani 19.

Če se prikaže »xxx.x kHz/xxx Hz«

To pomeni, da monitor ne podpira horizontalne ali vertikalne frekvence. Slike prikazujejo horizontalne in vertikalne frekvence trenutnega vhodnega signala.

SDM-S73E

SDM-S74E

Če se prikaže »RESOLUTION > 1280 × 1024«

To pomeni, da specifikacija monitorja ne podpira resolucije (1280 × 1024 ali manj).

SDM-S73E

SDM-S74E

Če se na zaslonu prikaže »NO INPUT SIGNAL«

To pomeni, da na trenutno izbranem konektorju vhodni signal ni prisoten.

Pri modelu SDM-S74E monitor samodejno poišče drug video vhodni signal in prilagodi nastavitve vhoda, će je INPUT SENSING (stran 15) nastavljen na AUTO ON.

SDM-S73E

SDM-S74E

»GO TO POWER SAVE«

Monitor bo v cca. 5 s po prikazu sporočila vstopil v stanje varčevanje energije.

Če se na zaslonu pojavi »CABLE DISCONNECTED«

To pomeni, da je bil video signalni kabel odstranjen iz trenutno izbranega konektorja.

Pri modelu SDM-S74E monitor samodejno poišče drug video vhodni signal in prilagodi nastavitve vhoda, će je INPUT SENSING (stran 15) nastavljen na AUTO ON.

SDM-S73E

Simptomi težav in njihovo odpravljanje

Če se problem pojavi kot rezultat priključitve računalnika ali druge opreme, poglejte v navodila priključenega računalnika/opreme.

Simptom Preverite naslednje elemente
Ni slike
Če ⏻ indikator (napajanja) ne sveti ali će ⏻ se indikator (napajanja) ne prižge, ko je vklopljeno ⏻ stikalo (napajanja),	Preverite, ali je napajalni kabel priključen pravilno.Preverite, ali je stikalo MAIN POWER na monitorju vklopljeno (stran 9).
Če se ⏻ indikator (napajanja) prižge rdeče,	Preverite, da je ⏻ stikalo (napajanja) vključeno.
Če se na zaslonu pojavi CABLE DISCONNECTED,	Preverite, če je video kabel pravilno priključen in če so vsi konektorji trdno v svojih vtičnicah (stran 6).Preverite, če niso nožice na konektorjih ukrivljene ali zmečkane.Preverite, da je nastavitev izbire vhoda pravilna (samo za SDM-S74E) (stran 10).Priklučen je video kabel, ki ni bil dobavljen v naši pošiljki. Če priključite video signalni kabel, ki ni bil dobavljen v naši pošiljki, se lahko na zaslonu pojavi CABLE DISCONNECTED. To ni napaka v delovanju.
Če se na zaslonu pojavi NO INPUT SIGNAL ali če ⏻ indikator (napajanja) sveti oranžno ali utripa zeleno in oranžno,	Preverite, če je video kabel pravilno priključen in če so vsi konektorji trdno v svojih vtičnicah (stran 6).Preverite, če niso nožice na konektorjih ukrivljene ali zmečkane.Preverite, da je nastavitev izbire vhoda pravilna (samo za SDN-S74E) (stran 10).Probleme povzroča priključeni računalnik ali druga oprema in ne monitorRačunalnik je v načinu varčevanje energije. Pritisnite tipko na tipkovnici ali premaknite miško.Preverite, da je grafična kartica pravilno vstavljena v računalnik.Preverite, ali je računalnik vklopljen.Ponovno zaženite računalnik.
Če se na zaslonu pojavi OUT OF RANGE (stran 18),	Probleme povzroča priključeni računalnik ali druga oprema in ne monitorPreverite, ali je frekvenčno področje znotraj frekvenčnega področja monitorja. Če ste nadomestili stari monitor s tem monitorjem, ponovno priključite stari monitor in nastavite računalniško grafično kartico v naslednjih obsegih:SDM-S73EHorizontalna: 28 – 80 kHz (analogni RGB)Vertikalna: 48 – 75 kHz (analogni RGB)Razločljivost: 1280 × 1024 ali manjSDM-S74EHorizontalna: 28 – 80 kHz (analogni RGB), 28-64 kHz (digitalni RGB)Vertikalna: 48 – 75 Hz (analogni RGB), 60 Hz (digitalni RGB)Razločljivost: 1280 × 1024 ali manj
Če uporabljate sistem Windows,	Če ste stari monitor nadomestili s tem monitorjem, priključite stari monitor in naredite naslednje: Izberite »SONY« s seznama »Proizvajalci« in izberite »SDM-S73E«, ali »SDM-S74E« s seznama »Modeli« v zaslonu za izbiro Windows naprav. Če se ime modela tega monitorja ne pojavi na seznamu »Models«, poskusite »Plug & Play«.
Če uporabljate sistem Macintosh,	Ko priključite računalnik Macintosh, po potrebi uporabite adapter (ni dobavljen). Priključite adapter na računalnik precj, preden priključite video signalni kabel.
Slika migeta, se odbija, niha ali je popačena	Nastavite razločljivost in fazo (pri SDM-S73E/S74E samo analogni RGB signal) (stran 13).Poskusite vklopiti monitor v drugo omrežno vtičnico, po možnosti v drugem tokokrogu.Spremenite smer monitorja.Probleme povzroča priključeni računalnik ali druga oprema in ne monitorPoglejte v priročnik vaše grafične kartice, kako je potrebno nastaviti monitor.Potrdite, da monitor podpira grafični način (VESA, Macintosh 19" Color itd.) in frekvenco izhodncga signala. Tudi će je frekvenca v pravilnem področju, imajo nekatere grafične kartice preozek sinhronizacijski impulz, da bi pravilno sinhroniziral monitor.Ta monitor ne podpira prepletenih signalov. Nastavite monitor za progresivne signalc.Nastavite osveževanje računalnika (vertikalno frekvenco) tako, da dobite najboljšo možno sliko.
Slika ni ostra • Nastavite osvetlitev in kontrast (stran 12).Nastavite razločljivost in fazo (pri SDM-S73E/S74E samo analogni RGB signal) (stran 13).■ Probleme povzroča priključeni računalnik ali druga oprema in ne monitorNastavite resolucijo na 1280 × 1024 na vašem računalniku.
Slika ima sence	Odstranite kabelske podaljške za video kable in/ali video stikalne omarice.Preverite, ali so vsi konektorji trdno v svojih vtičnicah.
Slika ni na sredini ali ni prave velikosti (pri SDM-S73E/S74E samo analogni RGB signal)	Nastavite razločljivost in fazo (stran 13).Nastavite položaj slike (stran 14). Upoštevajte, da nekateri video načini ne zapolnijo zaslona do vogalov.
Slika je premajhna	Probleme povzroča priključeni računalnik ali druga oprema in ne monitorNastavite resolucijo na 1280 × 1024 na vašem računalniku.
Slika je temna. • Nastavite osvetlitev ozadja (stran 12).Nastavite osvetlitev (stran 12).Nastavite gamo na meniju GAMMA (stran 15).Monitor potrebuje po vklopu nekaj minut, da zaslon postane svetel.Zaslon lahko potemni, odvisno od izbranega ECO načina.
Na zaslonu je viden valovit ali elipsasti vzorec	Nastavite razločljivost in fazo (pri SDM-S73E/S74E samo analogni RGB signal) (stran 13).
Barva ni enotna	Nastavite razločljivost in fazo (pri SDM-S73E/S74E samo analogni RGB signal) (stran 13).
Bela barva ne izgleda belo	Nastavite temperaturo barve (stran 14).
Gumbi monitorja ne delujejo (Oa pojavi na zaslonu)	Če je gumb MENU LOCK nastavljen na ON, ga izključite OFF (stran 16).
Monitor se po določenem času izključi	Problemi, ki jih povzroči priključeni računalnik ali druga opremaIzključite funkcijo varčevanje energije v računalniku.
Na zaslonu prikazana razločljivost je nepravilna.	V odvisnosti od nastavitev na grafični kartici, se razločljivost prikazana na meniju nujno ne ujema s tisto, ki je nastavljena na računalniku.
Po izklopu omrežne napetosti, ⏻ indikator (napajanja) ostane za trenutek svetel.	Ko je omrežna napetost vklopljena, pa ⏻ indikator (napajanja) ni pritisnjen ali ko je monitor v načinu varčevanja energije, je možno, da se ⏻ indikator (napajanja) ne izklopi takoj, ko izklopite stikalo MAIN POWER. To ni napaka v delovanju.

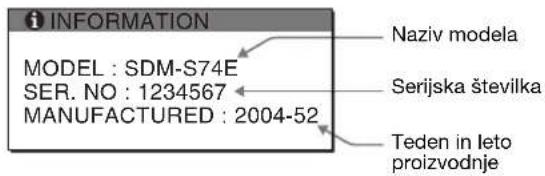

Ko monitor sprejema video signal, pritisnite in držite gumb MENU za več kot 5 s, dokler se ne pojavi informacijsko okno.

S ponovnim pritiskom na gumb MENU okno izgine.

Primer

Če ne morete odpraviti težave, pokličite pooblaščenega prodajalca SONY opreme in mu posredujte naslednje informacije:

• Naziv modela: SDM-S73E ali SDM-S74E
• Serijska številka
• Natančen opis težave
• Datum nakupa
• Naziv in tehnični podatki vašega računalnika in grafične kartice
  • Vrsto signala (analogni RGB/digitalni RGB)

Specifikacije

SDM-S73E

LCD zaslon Vrsta plošče: a-Si TFT z aktivno

matriko

Oblika vhodnega signala Delovna frekvenca RGB*

Horizontalna: 28 - 80 kHz

Vertikalna: 48 – 75 Hz

Razločljivost Horizontalna: maks. 1280

slikovnih točk

Vertikalna: maks.1024 črt

Nivo vhodnega signala RGB video signal

0,7 Vp-p, 75 Ω, pozitiven

SYNC signal:

TTL nivo, 2,2 kΩ,

pozitiven ali negativen

(Locen horizontalen in

vertikalen

ali kompozitni sync)

0,3 Vp-p, 75 Ω, negativen

(Sync na zelena)

Napajanje 100 – 240 V, 50 – 60 Hz, maks.

1,0 A

Poraba energije Maks. 45 W

Delovna temperatura 5-35°C

Dimenzije (širina/višina/globina)

Zaslon (pokončen):

Oblika vhodnega signala Delovna frekvenca RGB*

Horizontalna: 28 – 80 kHz

(analogni RGB)

28–64 kHz (digitalni

RGB)

Vertikalna: 48 – 75 Hz (analogni

RGB)

60 Hz (digitalni RGB)

Resolucija Horizontalna: največ 1280 točk

Vertikalna: največ 1024 vrstic

Nivo vhodnega signala RGB video signal

0,7 Vp-p, 75 Ω, pozitiven

SYNC signal

TTL nivo, 2,2 kΩ,

pozitiven ali negativen

(Ločen horizontalen in

vertikalen

ali kompozitni sync)

0,3 Vp-p, 75 Ω, negativen

(Sync na zeleni)

Digitalni RGB (DVI) signal:

TDMS (enojna povezava)

Napajanje 100 – 240 V, 50 – 60 Hz,

največ 1,0 A

Porabljena moč največ 45 W

Delovna temperatura 5 – 35 °C

Dimenzije (širina/višina/globina)

Zaslon (pokončen):

cca. 367 × 403-463 × 234 mm

(14^1/2 × 15^7/8 - 18^1/4 × 9^1/4)

(s podstavkom)

cca. 367 × 315 × 60 mm

(14^1 / 2× 12^1 / 2× 2^3 / 8^ )

(brez podstavka)

Masa cca. 5,9 kg (13 lb 0 oz)

(s podstavkom)

cca. 4,2 kg (9 lb 4 oz)

(brez podstavka)

Plug & Play DDC2B

Dodatki Glej stran 6.

* Priporočeni horizontalni in vertikalni časovni pogoji

- Širina horizontalnega delovnega signala mora biti večja od 4,8% skupnega horizontalnega časa ali 0,8 μs, kar koli je daljše.

- Horizontalna širina brisanja naj bo več kot 2,5 µs.

- Vertikalna širina brisanja naj bo več kot 450 µs.

Oblikovanje in specifikacije so predmet sprememb brez obvestila.
