Márka	Sony
Modell	SDM-S73E
Terméktípus	LCD kijelző
Képernyő mérete	17 hüvelyk (43,2 cm)
Maximális felbontás	1280 x 1024 képpont
Panel típus	a-Si TFT aktív mátrix
Bemeneti jel	Analóg RGB (HD15)
Vízszintes frekvencia	28 - 80 kHz
Függőleges frekvencia	48 - 75 Hz
Elektromos fogyasztás (normál)	45 W max.
Elektromos fogyasztás (készenléti)	1 W max.
Tápellátás	100 - 240 V, 50/60 Hz
Méretek állvánnyal (Szé x Ma x Mé)	367 x 403-463 x 234 mm
Méretek állvány nélkül (Szé x Ma x Mé)	367 x 315 x 60 mm
Tömeg állvánnyal	5,8 kg
Tömeg állvány nélkül	4,1 kg
Dőlésszög	Körülbelül 5° előre, 30° hátra
Magasságállítás	Körülbelül 60 mm
Energiatakarékos funkciók	ECO üzemmód (Magas, Közepes, Alacsony, Felhasználói)
Képbeállítások	Háttérvilágítás, Kontraszt, Fényerő, Fázis/Órajel, Középre igazítás, Szín, Gamma
Menü nyelvei	Angol, Francia, Német, Spanyol, Olasz, Holland, Svéd, stb.
Karbantartás	Puha ruhával tisztítsa; ne használjon oldószereket
Biztonság	Tisztítás előtt húzza ki a tápkábelt; kerülje a szélsőséges hőmérsékletet, ütéseket, port
Javíthatóság	Pótalkatrészek elérhetők; lépjen kapcsolatba egy hivatalos Sony viszonteladóval

Gyakran ismételt kérdések - SDM-S73E SONY

Mit tegyek, ha a képernyő fekete marad?

Ellenőrizze, hogy a tápkábel be van-e dugva és a MAIN POWER kapcsoló I állásban van-e. Ha a tápfeszültség jelző piros, nyomja meg a ⏻ gombot. Ellenőrizze a videókábelt is.

Miért jelenik meg a 'NINCS VIDEÓBEMENET' üzenet?

Ez azt jelenti, hogy nem érzékel videójelet. Ellenőrizze a videókábel csatlakozásait, és hogy a számítógép nincs-e készenléti üzemmódban. Nyomjon meg egy billentyűt a billentyűzeten, vagy mozgassa az egeret.

Hogyan állítsam be a kép élességét?

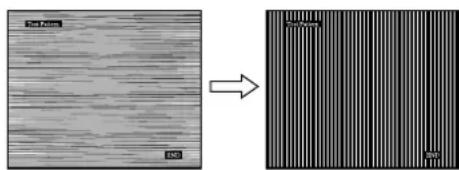

Használja a KÉPERNYŐ menüt: először állítsa be a FÁZISt a vízszintes csíkok eltüntetéséhez, majd az ÓRAJELEt a függőleges csíkokhoz. Az automatikus beállítást is elindíthatja az AUTOMATIKUS opcióval.

Mit jelent a 'FREKVENCIATARTOMÁNYON KÍVÜL' üzenet?

A bemeneti jel meghaladja a támogatott frekvenciákat (vízszintes < 80 kHz, függőleges < 75 Hz). Állítsa a számítógép felbontását 1280 x 1024 vagy alacsonyabb értékre, és ellenőrizze a frekvenciákat.

Hogyan takaríthatok energiát ezzel a monitorral?

Nyomja meg az ECO gombot a MAGAS, KÖZEPES, ALACSONY vagy FELHASZNÁLÓI üzemmódok közötti választáshoz. Minél alacsonyabb a szint, annál jobban csökken a fényerő és a fogyasztás.

A kép villog vagy ugrál, mit tegyek?

Állítsa be a pitch-et és a fázist a KÉPERNYŐ menüben. Ellenőrizze, hogy a videókábel megfelelően csatlakozik-e, és távolítsa el a monitort a mágneses mezők forrásaitól.

Hogyan állíthatom vissza a beállításokat alapértelmezettre?

Lépjen a VISSZAÁLLÍTÁS menübe a MENÜ gombbal, válassza az OK-t az összes beállítás visszaállításához, kivéve a nyelvet.

Az LCD képernyőn fekete vagy fényes pontok vannak, ez normális?

Igen, ez normális. A nagy pontosságú LCD technológia néhány fix pontot tartalmazhat (99,99% aktív képpont). Ez nem hibának számít.

Hogyan tisztítsam biztonságosan a képernyőt?

Húzza ki a tápkábelt. Használjon puha, száraz ruhát. Szükség esetén enyhén nedvesítse meg a ruhát antisztatikus üvegtisztítóval. Soha ne használjon alkoholt, benzint vagy súrolószert.

Használhatok DVI-kábelt ezen a monitoron?

Az SDM-S73E modell nem rendelkezik DVI-bemenettel. Csak analóg jeleket fogad el a HD15 csatlakozón keresztül. Az SDM-S74E modellhez DVI-D bemenet áll rendelkezésre.

HASZNÁLATI ÚTMUTATÓ SDM-S73E SONY

Alkatrészek és kezelőelemek 6

Üzembe helyezés....7

1. lépés: Húzza ki a talapzatrögzítő csapot ..... 7
2. lépés: Csatlakoztassa a videojelkábeleket .....7
3. lépés: Csatlakoztassa a tápkábelt....8
4. lépés: Rögzítse a kábeleket, és csukja be a hátsó fedőlapot . . . 9
5. lépés: Kapcsolja be a monitort és a számítógépet ..... 10
6. lépés: A dölésszög és a magasság beállítása ..... 11
   A bemenőjel kiválasztása (INPUT gomb) (csak SDM-S74E esetében)....11

A monitor beállítása....12

Mozgás a menüben 12
A háttérvilágítás beállítása (BACKLIGHT) 13
A kontraszt beállítása (CONTRAST) 13
A kép feketeszintjének beállítása (BRIGHTNESS) ..... 13
A kép élességének és középhelyzetének beállítása (SCREEN)
(SDM-S73E/S74E csak analog RGB jel). 14
A színhőmérséklet beállítása (COLOR)....15
A gamma beállítás módosítása (GAMMA) ..... 16
A menü helyének megváltoztatása (MENU POSITION).....16
A bemenőjel automatikus felismerése (INPUT SENSING)
(csak SDM-S74E esetében)....16

A képernyön megjelenő menü nyelvének kiválasztása

(LANGUAGE) 16

→← A beállított értékek visszaállítása az alapértelmezettre

(RESET)....16

On A menük és a kezelőelemek zárolása (MENU LOCK) ..... 17

Múszaki jellemzők....17

Energiatakarékos funkció 17

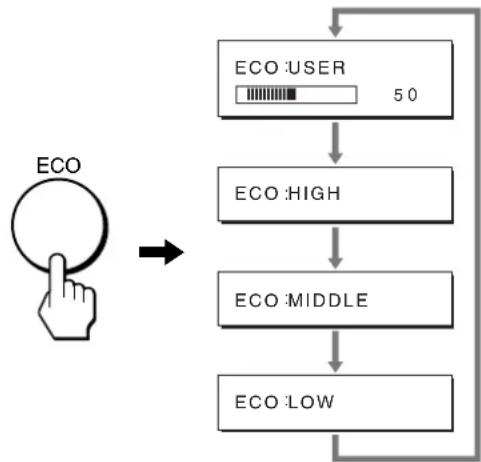

Az áramfogyasztás csökkentése (ECO üzemmód). 18
Automatikus képminőség-beállítás funkció
(SDM-S73E/S74E csak analog RGB jel). 18

Hibaelhárítás .....19

Képernyőn megjelenő üzenetek 19

Hibajelenségek és elhárításuk 20

• A Macintosh az Apple Computer, Inc. USA-ban és más országokban bejegyzett védjegye.
• A Windows ^® a Microsoft Corporation USA-ban és más országokban bejegyzett védjegye.
• Az IBM PC/AT és a VGA az IBM Corporation USA-ban bejegyzett védjegye.
• A VESA és a DDC™ a Video Electronics Standards Association védjegye.
• Az ENERGY STAR az USA-ban bejegyzett védjegy.
• Az Adobe és az Acrobat az Adobe Systems Incorporated védjegye.
• Minden más itt említett terméknév a megfelelő cégek védjegye vagy bejegyzett védjegye lehet.
• Továbbá a „TM” és a „®” szimbólum nincs minden esetben feltüntetve a kézikönyvben.

Műszaki adatok....23

Az elektromos csatlakoztatásra vonatkozó figyelmeztetések

- Használja a készülékkel szállított hálózati tápkábelt. Ha másik tápkábelt használ, ellenőrizze, hogy az megfelel-e a helyi elektromos hálózat követelménycinck.

Az Egyesült Államokban élő vásárlók számára:

Ha nem a megfelelő tápkábelt használja, akkor a monitor nem fogja kielégíteni az előírt FCC szabványokat.

Az Egyesült Királyságban élő vásárlók számára:

Ha a monitort az Egyesült Királyságban használja, akkor a helyi szabványnak megfelelő hálózati tápkábelt kell használni.

Különböző típusú hálózati dugaszok

100 -120 V váltóáram 200 -240 V váltóáram

csak 240 V váltóáram

A készüléket egy könnyen megközelíthető elektromos aljzat közelében kell elhelyezni.

Elhelyezés

Ne használja vagy tárolja a monitort ott, ahol:

• Ahol a hőmérsékleti értékek szélsőségesek lehetnek, például radiátor, fűtőventilátor közelében, vagy ahol közvetlen napfény éri. Ha a monitor szélsőséges hőmérsékletnek van kitéve, például tűző napon álló autóban vagy fűtőventilátor közelében, akkor deformálódhat a háza, vagy nem fog megfelelően működni.
• Ahol mechanikus rezgések vagy ütés érheti.
• Ahol erős mágneses mezőt keltő berendezés van a közelben, például televízió vagy egyéb háztartási gép.
• Ahol füstös, poros, homokos a környezet, például nyitott ablak vagy bejárati ajtó mellett. Ha a monitort átmenetileg a szabadban használja, akkor tegye meg a szükséges óvintézkedéseket a levegőben szálló por és egyéb szennyeződés elleni védekezéshez. Ellenkező esetben javíthatatlan meghibásodások következhetnek be.

Az LCD képernyő kezelése

• Ne hagyja a monitort olyan pozícióban, hogy az LCD képernyő a nappal szemben álljon, mert károsodhat. Legyen körültekintő, ha a monitort ablak mellé helyezi.
• Ne nyomja vagy karcolja meg az LCD képernyőt. Ne tegyen nehéz tárgyat az LCD képernyőre. Ellenkező esetben a képernyő felülete egyenetlenné válhat, illetve meghibásodhat az LCD panel.
• Ha a monitort hideg helyen használja, akkor a képernyőn visszamaradó képek jelenhetnek meg. Ez nem jelent hibás működést. Ha a hőmérséklet visszaáll a szokásos üzemi értékre, a képernyő működése is helyreáll.
• Ha egy képrészlet hosszú időn keresztül mozdulatlanul jelenik meg, akkor nyomot hagyhat maga után a képernyőn. Ez a visszamaradó kép kis idő múlva eltűnik.
• Működés közben az LCD panel felmelegszik. Ez nem jelent hibás működést.

Megjegyzés az LCD (folyadékkristályos megjelenítő) képernyővel kapcsolatban

Az LCD képernyő gyártása nagy pontosságú technológiával történik. Előfordulhat azonban, hogy fekete vagy világos fénypontok (vörös, kék vagy zöld) és furcsa színes csíkok vagy fények láthatók tartósan az LCD képernyőn. Ez nem jelent hibás működést. (Effektív képpontok: több, mint 99,99%)

Karbantartás

• A monitor tisztítása előtt a tápkábelt húzza ki a konnektorból.
• Az LCD képernyőt puha törlőkendővel tisztítsa meg. Ha üvegtisztító folyadékot használ, akkor ügyeljen arra, hogy a tisztítószer ne tartalmazzon antisztatikus oldatot vagy adalékot, mert megkarcolhatja az LCD képernyő bevonatát.
• A házat, a panelt és a kezelőelemeket híg, semleges hatású tisztítószerrel megnedvesített puha törlőkendővel tisztítsa meg. Ne használjon semmiféle dörzsölő anyagot, súrolóport vagy oldószert (pl. alkoholt vagy benzint).
• Ne dörzsölje, érintse vagy nyomja meg a képernyő felületét éles vagy dörzshatású tárgyakkal, például golyóstollal vagy csavarhúzóval. Az ilyen tárgyak megkarcolhatják a képcsövet.
• Fontos megjegyezni, hogy anyagfáradás vagy az LCD képernyő védőbevonatának kopása következhet be, ha a monitort illékony oldószerek, például rovarirtó szerek vagy gózeik érik, vagy ha a monitor tartósan gumit vagy vinilt tartalmazó anyagokkal érintkezik.

Szállítás

• Húzzon ki minden kábelt a monitorból, fogja meg jól kétoldalt az LCD monitort, és vigyázzon, nehogy a mozgatás közben megkarcolódjon. Ha leejti a monitort, Ön és a monitor is megsérülhet.
• Amikor a monitort javításra viszi vagy szállítja, használja az eredeti dobozt, a talapzatrögzítő csapot és csomagolóanyagokat.

A feleslegessé vált monitor elhelyezése

• Ne tegye a feleslegessé vált monitort a háztartási hulladék közé.
• A monitorban lévő fénycső higanyt tartalmaz. A feleslegessé vált monitort a helyi környezetvédelmi hatóság előírásainak megfelelően kell elhelyezni.

Alkatrészek és kezelőelemek

További részletekért lásd a zárójelek között álló oldalszámokat.

Az oldal ábráin az SDM-S74E típusú monitor látható.

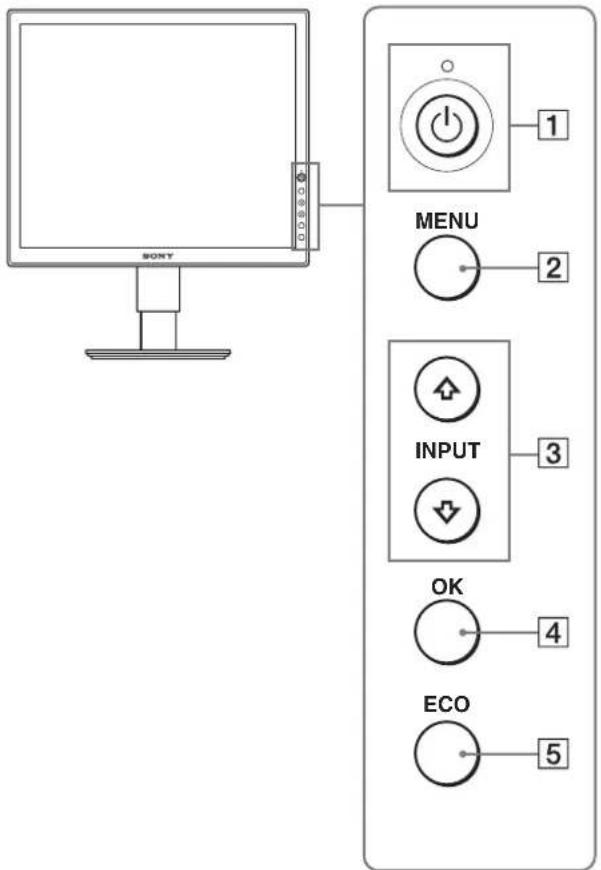

Az LCD monitor előoldala

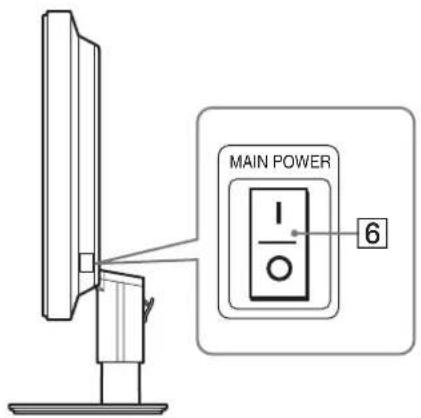

Az LCD monitor oldalnézetben

1 Tápkapcsoló és feszültségjelző lámpa (10., 17. oldal) Ezzel a kapcsolóval lehet a monitort bekapcsolni, ha a feszültségjelző lámpa pirosan világít. Ha ki akarja kapcsolni a monitort, nyomja meg újra a kapcsolót. Ha a feszültségjelző lámpa nem világít, nyomja meg a MAIN POWER kapcsolót (6).
2 MENU gomb (12., 13. oldal) Ezzel a gombbal lehet a menüképernyőt be- és kikapcsolni.
3 ↓/↑ gombok (13. oldal) Ezekkel a gombokkal lehet a menüpontokat kiválasztani és megadni a beállításokat. Az SDM-S74E modell esetében ezek a gombok váltják a videobemeneti jelet is INPUT1 és INPUT2 mód között olyankor, ha két számítógép csatlakozik a monitorra. (Akkor működik így, ha a menü nem látható.)
4 OK gomb (13. oldal) Ez a gomb aktiválja a kijelölt menüpontot vagy beállítást, amely a ↓/↑ gombbal lett kiválasztva (3).
⑤ ECO gomb (18. oldal) Ezzel a gombbal csökkenthető a monitor áramfogyasztása.
6 MAIN POWER kapcsoló (10. oldal) Ezzel a kapcsolóval lehet a monitor tápfeszültségét be- és kikapcsolni.

SDM-S73E

SDM-S74E

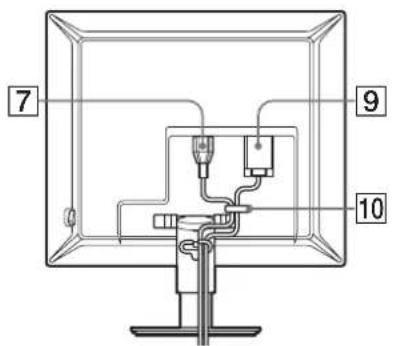

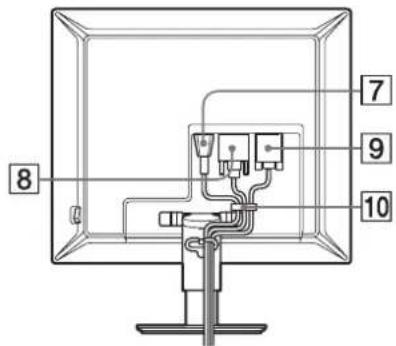

7 DC IN csatlakozó (8. oldal)

Ide kell a tápkábelt csatlakoztatni (tartozék).

8 DVI-D bemeneti csatlakozó (digitális RGB) (csak SDM-S74E esetében) (8. oldal)

Ezen a csatlakozón érkezhetnek a DVI Rev.1.0 szabványnak megfelelő RGB videojelek.

9 HD15 bemeneti csatlakozó (analóg RGB) (8. oldal)

Erre a csatlakozóra érkeznek az analóg RGB videojelek (0,700 Vp-p, pozitív) és a szinkronjelek.

10 Kábeltartó (9. oldal)

Ez az alkatrész rögzíti a kábeleket a monitorhoz.

Üzembe helyezés

Mielött használatba venné a monitort, ellenőrizze, hogy benne vannak-c az alábbi tételek a csomagoló dobozban:

• LCD képernyő
- Tápkábel
• HD15-HD15 videojelkábel (analóg RGB)
• DVI-D videojelkábel (digitális RGB) (csak SDM-S74E esetében)
- CD-ROM (Windows/Macintosh segédprogramok, kezelési útmutató és egyebek CD-n)
• Garanciakártya
• Gyors telepítési útmutató

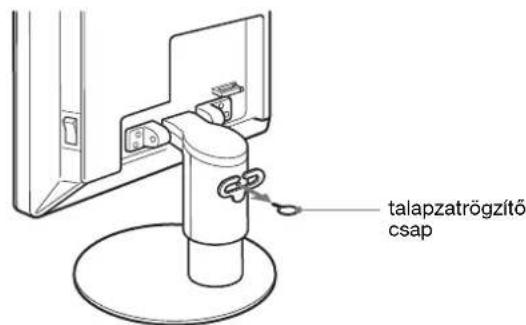

1. lépés: Húzza ki a talapzatrögzítő csapot

HU

2. lépés:Csatlakoztassa a videojelkábeleket

• A csatlakoztatás előtt kapcsolja ki a monitort és a számítógépet.
• Ha a számítógépet a monitor HD15 bemeneti csatlakozójához csatlakoztatja (analóg RGB), olvassa el a következő részt: „Csatlakoztasson egy HD15 kimeneti csatlakozóval (analóg RGB) ellátott számítógépet”. (8. oldal)

Megjegyzések

• Ne érjen hozzá a videojelkábel csatlakozójának tűihez, mert azok elferdülhetnek.
• Vizsgálja meg a HD15 csatlakozó elrendezését, nehogy az erőltetés miatt elhajoljanak a videojelkábel tűi.

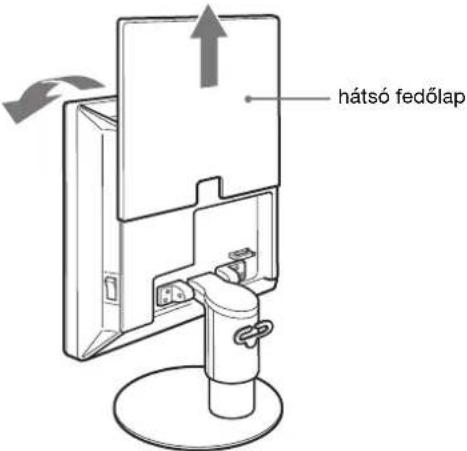

1 Csúsztassa fel a hátsó fedőlapot.

2 Billentse elöre a monitort.

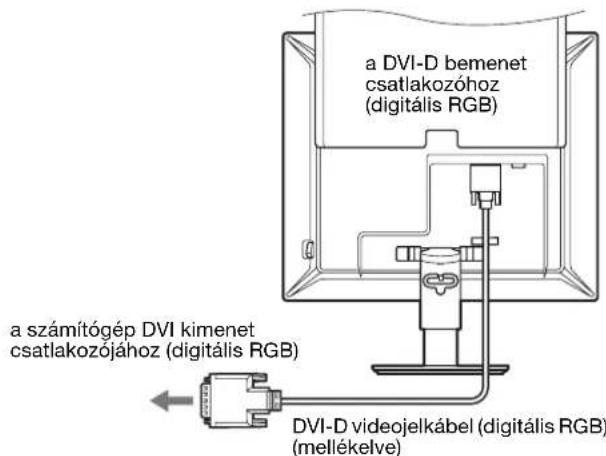

Csatlakoztasson egy DVI kimeneti csatlakozóval (digitális RGB) (csak SDM-S74E esetében) ellátott számítógépet

A mellékelt DVI-D videojelkábellel (digitális RGB) csatlakoztassa a számítógépet a monitor DVI-D (digitális RGB) bemenet csatlakozójához.

Csatlakoztasson egy HD15 kimeneti csatlakozóval (analóg RGB) ellátott számítógépet

A mellékelt HD15-HD15 videojelkábellel (analóg RGB) csatlakoztassa a számítógépet a monitor HD 15 (analóg RGB) bemenet csatlakozójához.

A csatlakoztatás módját az alábbi ábrák szemléltetik.

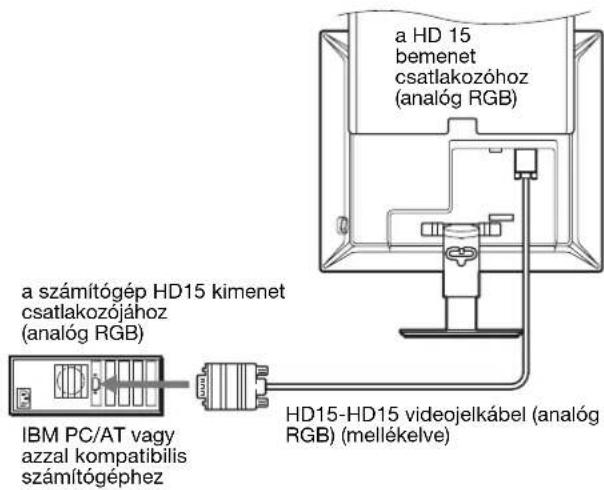

■ Csatlakoztatás IBM PC/AT vagy azzal kompatibilis számítógéphez

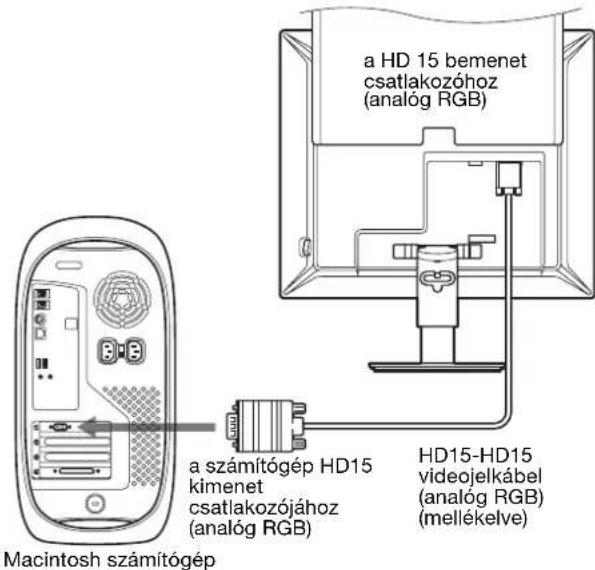

■ Csatlakoztatás Macintosh számítógéphez

Ha a monitort Macintosh számítógéphez csatlakoztatja, használjon adaptert, ha szükséges (nem tartozék). Először csatlakoztassa az adaptert a számítógéphez, utána a videokábelt monitorhoz.

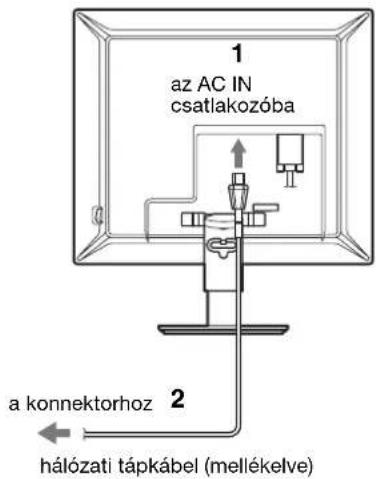

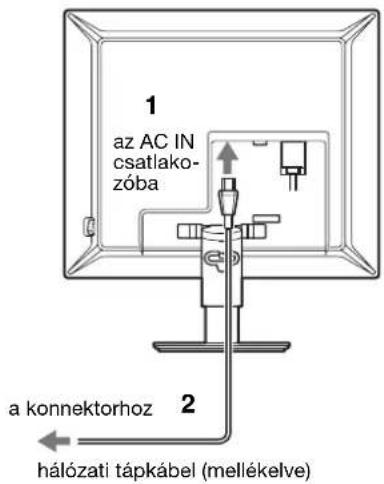

3. lépés:Csatlakoztassa a tápkábelt

1 Csatlakoztassa a mellékelt tápkábelt a monitor AC IN csatlakozójához.

2 A másik végét dugja egy fali aljzatba.

SDM-S73E

SDM-S73E

SDM-S74E

SDM-S74E

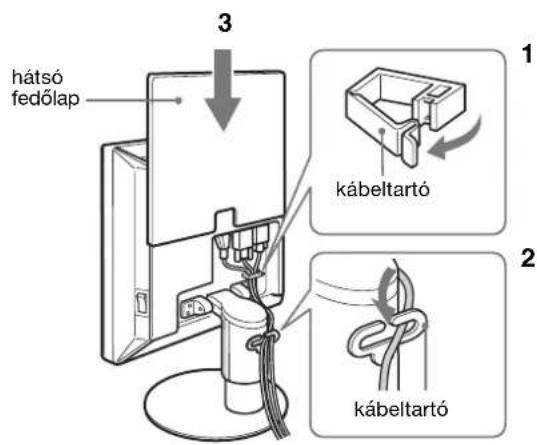

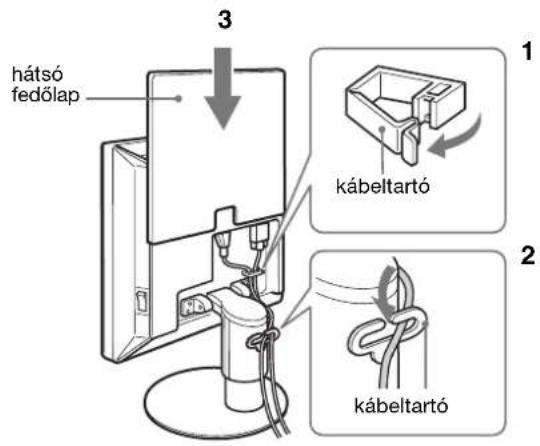

4. lépés: Rögzítse a kábeleket, és csukja be a hátsó fedőlapot

1 Rögzítse a tápkábelt és a videojelkábeleket a készülék házára szerelt kábeltartóval.
2 Rögzítse a kábeleket és a tápkábelt a talapzatra szerelt kábeltartóval.
3 Csúsztassa vissza a hátsó fedőlapot.

5. lépés: Kapcsolja be a monitort és a számítógépet

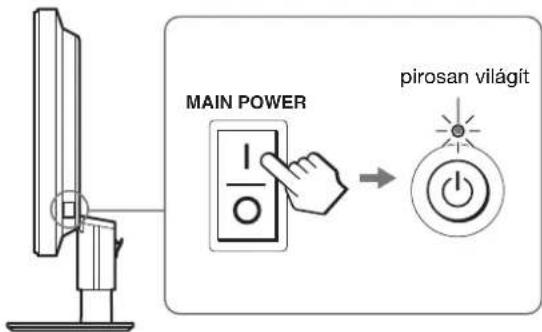

1 Ha még nincs bekapcsolva, nyomja meg a monitor jobb oldalán található MAIN POWER kapcsolót I állásba. Ellenőrizze, hogy a ⏻ feszültségjelző lámpa pirosan világít-e.

Megjegyzés

A monitoron a MAIN POWER kapcsoló gyári állapotban bekapcsolt (I).

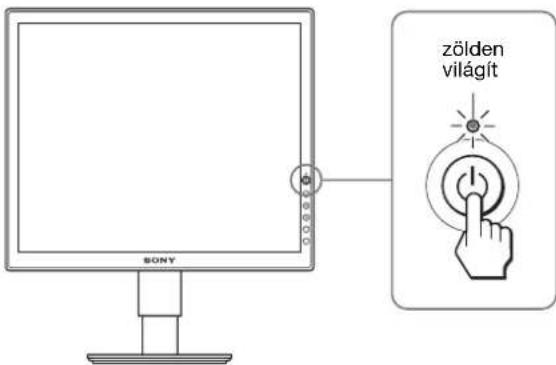

2 Nyomja meg a monitor elején jobbra található 🔊 tápkapcsolót.

A bekapcsolt állapotot jelző ⏻ feszültségjelző lámpa zölden világít.

3 Kapcsolja be a számítógépet.

4 A ↓/↑ gombbal válassza ki a bemenőjelet. (csak SDM-S74E esetében)

A képernyőn megjelenik a kiválasztott bemenet jele. További információért lásd: „A bemenőjel kiválasztása (INPUT gomb) (csak SDM-S74E esetében)”, 11. oldal.

A monitor üzembe helyezése ezzel befejeződött. Ha kell, állítsa be a képet a monitor kezelógombjaival (12. oldal).

Ha nem jelenik meg kép a képernyön

• Ellenőrizze, hogy a tápkábel és a videojelkábelek megfelelően vannak-e csatlakoztatva.
• Ha a „NO INPUT SIGNAL“ üzenet jelenik meg a képernyőn:
• A számítógép energiatakarékos módban működik. Nyomjon le egy billentyűt a billentyűzeten, vagy mozgassa az egeret.
• Ellenőrizze, hogy a bemenőjel beállítása helyes-e: nyomja meg a ↓/↑ gombot (csak SDM-S74E esetében) (11. oldal).
• Ha a „CABLE DISCONNECTED” üzenet jelenik meg a képernyön:
• Ellenőrizze, hogy a videojelkábelek jól vannak-e csatlakoztatva.
• Ellenőrizze, hogy a bemenőjel beállítása helyes-e: nyomja meg a ↓/↑ gombot (csak SDM-S74E esetében) (11. oldal).
• Ha az „OUT OF RANGE” üzenet jelenik meg a képernyőn:

Csatlakoztassa ismét a régi monitort. Ezután állítsa be a számítógép grafikus kártyáját az alábbi értéktartományok közé.

SDM-S73E

	Analog RGB
Vízszintes frekvencia	28–80 kHz
Függőleges frekvencia	48–75 Hz
Felbontás	1280 × 1024 vagy kisebb

SDM-S74E

	Analog RGB Digitális RGB
Vízszintes frekvencia	28–80 kHz 28–64 kHz
Függőleges frekvencia	48–75 Hz 60 Hz
Felbontás	1280 × 1024 vagy kisebb

A képernyőn megjelenő üzenetekkel kapcsolatos további információkat lásd: „Hibajelenségek és elhárításuk”, 20. oldal.

Nincs szükség külön illesztöprogramokra

A monitor eleget tesz a „DDC” Plug & Play (magától működő) szabványnak, így a számítógép automatikusan kiolvassa a szükséges adatokat. A számítógépre nem kell külön illesztőprogramot telepíteni.

Amikor a monitor csatlakoztatását követően először kapcsolja be a számítógépet, a beállítás varázslója megjelenhet a képernyőn. Ebben az esetben járjon el a képernyőn megjelenő útmutatások szerint. A varázsló automatikusan kijelöli a Plug & Play monitort, amelyet azonnal használhat is.

A függőleges frekvencia 60 Hz-re áll be.

Mivel a monitor villódzása nem feltűnő, elfogadhatja ezt az értéket. Nincs szükség arra, hogy bármilyen nagyobb értékre állítsa be a függőleges frekvenciát.

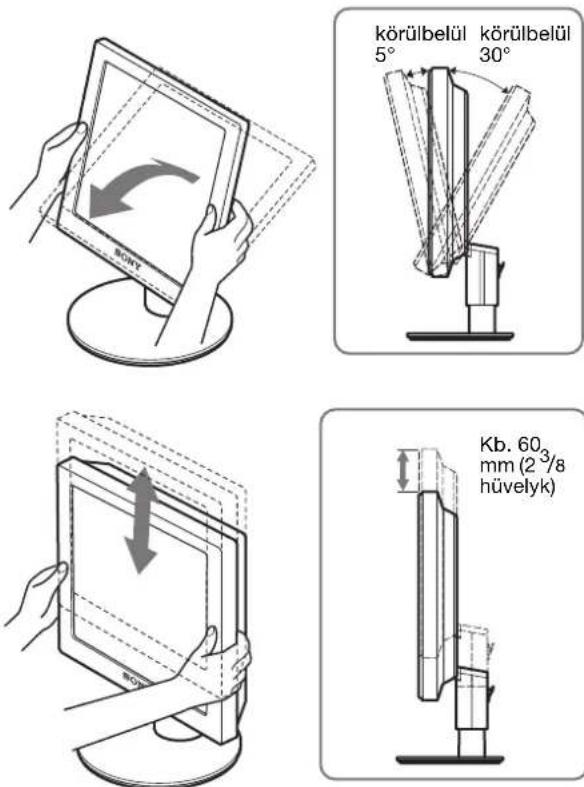

6. lépés:A dőlésszög és a magasság beállítása

A monitor az alább látható szögtartományban dönthető.

Fogja meg az LCD panel szélét, és állítsa be a dőlésszöget.

A monitor kényelmes használata

Igazítsa a monitor látószögét a székének és asztalának magasságához úgy, hogy ne tükrözze vissza a szemébe a rácső fényeket.

Megjegyzés

A magasság és dölésszög beállítását lassan, óvatosan végezze, nchogy a monitor felboruljon vagy az asztalnak ütközzön.

A bemenőjel kiválasztása (INPUT gomb) (csak SDM-S74E esetében)

Nyomja meg a ↓/↑ gombot.

A bemenőjel a gombok minden megnyomására változik.

Képernyőüzenet(Körülbelül 5 másodperciglátható a bal felsősarokban.)	A bemenőjel beállítása
INPUT1 : DVI-D Az INPUT1 bemenet DVID (digitális RGB) bemenet csatlakozója
INPUT2 : HD15 Az INPUT2 bemenet HD15(analóg RGB) bemenetcsatlakozója

A monitor beállítása

Mielött módosítaná a beállításokat

Csatlakoztassa a monitort és a számítógépet, és kapcsolja be mindkettőt.

Mielött bármit is megváltoztatna, a legjobb eredmény érdekében várjon legalább 30 percig azután, hogy a monitort csatlakoztatta és a számítógépct bekapcsolta.

A képernyőn megjelenő menü segítségével a monitor számos jellemzőjét beállíthatja.

Mozgás a menüben

Nyomja meg a MENU gombot, hogy megjelenjen a főmenü a képernyőn. Lásd a(z) 13. oldalt a MENU gombbal kapcsolatos további tudnivalókért.

A ↓/↑ és az OK gombbal válassza ki a kívánt ikont a főmenüben (fenti ábra). A következő 1\~11 menü jelenik meg. (A ↓ gombot lenyomva tartva haladjon lefelé, hogy a 11 menü ikonjai megjelenjenek.) A ↓/↑ és az OK gombbal kapcsolatos további tudnivalókat lásd: 13. oldal.

① BACKLIGHT (13. oldal)

Válassza a BACKLIGHT menüt a háttérvilágítás fényerősségének beállításához.

2 CONTRAST ① (13. oldal)

Válassza a CONTRAST menüt a kép kontrasztjának beállításához.

3 BRIGHTNESS (13. oldal)

Válassza a BRIGHTNESS menüt a kép fényerősségének (feketeszint) beállításához.

4 SCREEN A (14. oldal)

Válassza a SCREEN menüt a kép élességének (fázis/sorköz) vagy középhelyzetének (vízszintes/függőleges hely) beállításához.

oldal)

5 COLOR (15. oldal)

Válassza a COLOR menüt a kép színhőmérsékletének igazításához. Ezzel a képernyő tónusait állítja be.

6 GAMMA (16. oldal)

Válassza a GAMMA menüt, ha a kép színárnyalatait szeretné módosítani.

7 MENU POSITION (16. oldal)

A MENU POSITION menüben a képernyön megjelenő menü helyét lehet módosítani.

8 INPUT SENSING→ (csak SDM-S74E esetében) (16. oldal)

Az INPUT SENSING menüpontot kiválasztva a bemenet automatikusan megváltozik.

9 LANGUAGE A (16. oldal)

ALANGUAGE menüben a menük és üzenetek nyelvét lehet beállítani.

10 RESET (16. oldal)

A beállításokat visszaállítja az alapértékekre.

11 MENU LOCK On (17. oldal)

A menüvezérlő gombok zárolása a véletlen módosítások megelőzése érdekében.

■ A MENU, a ↓/↑ és az OK gomb használata

1 Jelenítse meg a főmenüt.

Nyomja meg a MENU gombot, hogy megjelenjen a főmenü a képernyőn.

2 Válassza ki azt a menüt, amelyben módosításokat szeretne végezni.

Nyomja meg a ↓/↑ gombot a kívánt menü megjelenítéséhez. Az OK gomb megnyomásával válassza ki a menüpontot.

3 Állítsa be a menüpontot.

A beállításhoz nyomja meg a ↓/↑ gombot, majd az OK gombot.

Ha megnyomja az OK gombot, a beállítást a monitor rögzíti, majd visszatér az előző menübe.

4 Lépjen ki a menüból.

Nyomja meg egyszer a MENU gombot a normál kijelzéshez való visszatéréshez. Ha semmilyen gombot sem nyom meg, a menü kb. 30 másodperc múlva magától eltúnik.

■ A beállítások visszaállítása az alapértékekre

A RESET menü segítségével visszaállíthatja az alapértékeket. Az alapértékek visszaállításával kapcsolatban lásd: →← (RESET), 16. oldal.

A háttérvilágítás beállítása (BACKLIGHT)

Ha a képernyő túl világos, állítsa be a háttérvilágítást úgy, hogy kellemesebb legyen a szemnek.

Megjegyzés

A háttérvilágításon nem lehet állítani, ha az ECO mód HIGH, MIDDLE vagy LOW (18. oldal).

1 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a |○ (BACKLIGHT) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyőn megjelenik a BACKLIGHT menü.

3 A ↓/↑ gombbal állítsa be a világítás szintjét, majd nyomja meg az OK gombot.

A kontraszt beállítása (CONTRAST)

Állítsa be a kép kontrasztját.

Megjegyzés

A kontraszton nem lehet állítani, ha az ECO mód HIGH, MIDDLE vagy LOW (18. oldal).

1 Nyomja meg a MENU gombot.

A képernyőn megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a Ⓐ (CONTRAST) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a CONTRAST menü.

3 A ↓/↑ gombbal állítsa be a kontrasztot, majd nyomja meg az OK gombot.

A kép feketeszintjének beállítása (BRIGHTNESS)

Állítsa be a kép fényerősségét (feketeszint).

Megjegyzés

A fényerösségen nem lehet állítani, ha az ECO mód HIGH, MIDDLE vagy LOW (18. oldal).

1 Nyomja meg a MENU gombot.

A képernyőn megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a ⚙ (BRIGHTNESS) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a BRIGHTNESS menü.

3 A ↓/↑ gombbal állítsa be a fényerösséget, majd nyomja meg az OK gombot.

A kép élességének és középhelyzetének beállítása (SCREEN) (SDM-S73E/S74E csak analóg RGB jel)

Megjegyzés

Ha a monitor digitális RGB jeleket fogad a DVI-D bemeneti csatlakozóról, a beállítás nem szükséges.

■ Automatikus képminőség-beállítás funkció

Amikor a monitorra bemenő jel érkezik, a monitor automatikusan úgy állítja be a kép helyét és élességét (fázisát és sorközét), hogy tiszta kép jelenjen meg a képernyőn (18. oldal).

Megjegyzés

Amíg engedélyezve van az automatikus képminőség-beállítás funkció, csak a ⏻ tápkapcsoló használható.

Ha a monitor automatikus képminőség-beállítás funkciója nem állítja be tökéletesen a képet

Az aktuális bemenő jel képminőségének további automatikus beállítására is lehetőség van. (Lásd alább az AUTO című szakaszt.)

Ha még mindig nem kielégítő a képminőség, és be szeretné állítani

Kézzel is be lehet állítani a kép élességét (fázis/sorköz) és helyét (vízszintes/függőleges hely).

Ezek a beállítások a monitor memóriájában eltárolódnak, és a monitor automatikusan alkalmazza azokat, amikor ugyanilyen bemenő jelet kap.

Előfordulhat, hogy újra el kell végeznie ezeket a beállításokat, ha a számítógép ismételt csatlakoztatását követően megváltozik a bemenő jel.

■ Az aktuális bemenő jel képminőségének további automatikus beállítása (AUTO)

1 Nyomja meg a MENU gombot.

A képernyön megjelenik a fömenü.

2 Nyomja meg a ↓/↑ gombot a ⚠️ (SCREEN) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a SCREEN menü.

3 Nyomja meg a ↓/↑ gombot az AUTO menü kiválasztásához, majd nyomja meg az OK gombot.

Állítsa be az aktuális bemenő jel képére vonatkozóan a fázist, a sorközt és a vízszintes/függőleges helyet, majd tárolja el a beállításokat.

4 Nyomja meg a ↓/↑ gombot a ➕ menü kiválasztásához, majd nyomja meg az OK gombot.

Újra a menüképernyő jelenik meg.

■ A kép élességének kézi beállítása (PHASE/PITCH)

A képélesség kézi beállítását az alábbiak szerint kell végezni.

1 A számítógépen a felbontást állítsa be 1280 × 1024 értékre a számítógépen.

2 Helyezze be a CD-t.

3 Nyissa meg a CD-t, válassza ki a földrajzi területet és a modellt, és jelenítse meg a tesztmintát. Windows rendszerben

Kattintson a [Utility] → [Windows]/[Win Utility.exe] tételre.

Macintosh rendszerben

Kattintson a [Utility] → [Mac]/[Mac Utility] tételre.

4 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

5 Nyomja meg a ↓/↑ gombot a Ⓐ (SCREEN) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a SCREEN menü.

6 Nyomja meg a ↓/↑ gombot a PHASE menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PHASE menü.

7 Nyomja addig a ↓/↑ gombot, amíg a vízszintes csíkozódás a legkisebb mértéküre nem csökken.

Állítsa be a monitort úgy, hogy a vízszintes csíkok a legkevésbé látszódjanak.

8 Nyomja meg az OK gombot.

A képernyön megjelenik a fömenü.

Ha függőleges csíkok figyelhetők meg a képernyő teljes felületén, akkor állítsa be a sorközt a következők szerint.

9 Nyomja meg a ↓/↑ gombot a PITCH menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PITCH menü.

10 Nyomja addig a ↓/↑ gombot, amíg el nem tünnek a függőleges csíkok.

Állítsa be úgy a monitort, hogy a függőleges csíkok eltűnjenek.

11 Kattintson a képernyőn látható END gombra a tesztminta kikapcsolásához.
12 Nyomja meg az OK gombot. Lépjen vissza a SCREEN menübe.
13 Nyomja meg a ↓/↑ gombot a ➕ menü kiválasztásához, majd nyomja meg az OK gombot. Újra a menüképernyő jelenik meg.

■ A kép helyének kézi beállítása (H CENTER/V CENTER)

Ha a kép nem a képernyő közepén jelenik meg, akkor állítsa be a kép középhelyzetét az alábbiak szerint.

1 A számítógépen a felbontást állítsa be 1280 × 1024 értékre a számítógépen.
2 Helyezze be a CD-t.
3 Nyissa meg a CD-t, válassza ki a földrajzi területet és a modellt, és jelenítse meg a tesztmintát. Windows rendszerben Kattintson a [Utility] → [Windows]/[Win Utility.exe] tételre. Macintosh rendszerben Kattintson a [Utility] → [Mac]/[Mac Utility] tételre.

4 Nyomja meg a MENU gombot. A képernyón megjelenik a főmenü.

5 Nyomja meg a ↓/↑ gombot a ⚠ (SCREEN) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a SCREEN menü.
6 Nyomja meg a ↓/↑ gombot a H CENTER vagy a V CENTER menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a H CENTER vagy a V CENTER menü.
7 Állítsa a képernyőn középre a tesztmintát a ↓/↑ gombbal.
8 Kattintson a képernyön látható END gombra a tesztminta kikapcsolásához.
9 Nyomja meg az OK gombot. Lépjen vissza a SCREEN menübe.
10 Nyomja meg a ↓/↑ gombot a ➕ menü kiválasztásához, majd nyomja meg az OK gombot. Újra a menüképernyő jelenik meg.

A színhőmérséklet beállítása (COLOR)

A kép fehér színének színhőmérsékletét kiválaszthatja az alapértelmezett színhőmérséklet-beállítások közül is. Ha kívánja, a színhőmérséklet finomhangolását is elvégezheti.

1 Nyomja meg a MENU gombot. A képernyón megjelenik a főmenü.
2 Nyomja meg a ↓/↑ gombot a ☐ (COLOR) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a COLOR menü.
3 Nyomja meg a ↓/↑ gombot a kívánt színhőmérséklet kiválasztásához, majd nyomja meg az OK gombot. A világos színek kékes árnyalatból vöröses árnyalatba mennek át, ha a színhőmérsékletet 9300K értékről 6500K értékre csökkenti.

■ A színhőmérséklet finomhangolása (USER ADJUSTMENT)

1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü.
2 Nyomja meg a ↓/↑ gombot a ☐ (COLOR) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a COLOR menü.
3 A ↓/↑ gombbal jelölje ki az ADJUST pontot, majd nyomja meg az OK gombot. A képernyőn megjelenik a színhőmérséklet finomhangoló menüje.

4 A ↓/↑ gomb megnyomásával válassza ki az R (vörös) vagy B (kék) értéket, majd nyomja meg az OK gombot. Most a ↓/↑ gomb megnyomásával állítsa be a színhőmérsékletet, majd nyomja meg az OK gombot. Mivel ez a művelet a színhőmérsékletet úgy változtatja meg, hogy az R és a B összetevő értékét a G (zöld) összetevőhöz viszonyítva növeli vagy csökkenti, a G összetevő értéke rögzítve van.
5 Nyomja meg a ↓/↑ gombot a ➡ menü kiválasztásához, majd nyomja meg az OK gombot. Az új színbeállítások beíródnak a memóriába a USER ADJUSTMENT értékeként, és automatikusan betöltődnek, ha a USER menüpontot választja. A képernyőn megjelenik a főmenü.

γ A gamma beállítás módosítása (GAMMA)

A képernyőn megjelenő kép színárnyalatait egyeztetheti a kép eredeti színárnyalataival.

1 Nyomja meg a MENU gombot.
A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a γ (GAMMA) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a GAMMA menü.

3 Nyomja meg a ↓/↑ gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot.

A menü helyének megváltoztatása (MENU POSITION)

A menüt át lehet helyezni, ha az éppen eltakar egy képernyön megjelenő képet.

1 Nyomja meg a MENU gombot.
A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a (MENU POSITION) menü kiválasztásához, majd nyomja meg az OK gombot.
A képernyón megjelenik a MENU POSITION menü.

3 Nyomja meg a ↓/↑ gombot a kívánt hely kiválasztásához, majd nyomja meg az OK gombot. A menüt tetszés szerint 9 helyen lehet megjeleníteni a képernyőn.

A bemenőjel automatikus felismerése (INPUT SENSING) (csak SDM-S74E esetében)

Ha az INPUT SENSING menüben az AUTO ON beállítást választja, a monitor automatikusan felismeri a bemenőjelet, és magától átállítja a bemenetet, mielőtt a monitor energiatakarékos módra vált.

1 Nyomja meg a MENU gombot.
A képernyón megjelenik a főmenü.

2 A ↓/↑ gombbal jelölje ki a ➞ (INPUT SENSING) pontot, majd nyomja meg az OK gombot. A képernyőn megjelenik a INPUT SENSING menü.

3 Nyomja meg a ↓/↑ gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot.

• AUTO ON: Ha a kijelölt bemeneti csatlakozó nem kap bemenőjelet, vagy ha a ↓/↑ gombbal olyan bemeneti csatlakozót választ ki, amelyre nem érkezik bemenőjel, egy képernyőüzenet jelenik meg (19. oldal), és a monitor automatikusan megpróbálja a bemenőjelet egy másik bemeneti csatlakozóra átállítani.
  Ha a bemenetet módosítja, a használatban lévő bemeneti csatlakozó megjelenik a képernyő bal felső sarkában.
  Ha nincs bemenőjel, a monitor automatikusan energiatakarékos üzemmódba kapcsol.

- AUTO OFF: A bemenet automatikus váltása nem engedélyezett. A bemenet váltásához nyomja meg a ↓/↑ gombot.

A képernyőn megjelenő menü nyelvének kiválasztása (LANGUAGE)

Meg lehet választani a monitor menüinek és a kiírt üzeneteknek a nyelvét.

1 Nyomja meg a MENU gombot.
A képernyőn megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a (LANGUAGE) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a LANGUAGE menü.

3 A ↓/↑ gomb megnyomásával válassza ki a kívánt nyelvet, majd nyomja meg az OK gombot.

- ENGLISH: Angol

• FRANÇAIS: Francia

• DEUTSCH: Német

- ESPAÑOL: Spanyol

• ITALIANO: Olasz

• NEDERLANDS: Holland

• SVENSKA: Svéd

• РУССКИЙ:
- 日本語: J a p á n
- 中文: K í n a i

→← A beállított értékek visszaállítása az alapértelmezettre (RESET)

A beállításokat visszaállítja az alapértékekre.

1 Nyomja meg a MENU gombot.
A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a … (RESET) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a RESET menü.

3 Nyomja meg a ↓/↑ gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot.

- OK: Az összes beállított érték visszaállítása az alapértelmezettre. A LANGUAGE) beállításra ez a funkció nincs hatással.

- CANCEL: A visszaállítás megszakítása és visszatérés a menühöz.

On A menük és a kezelőelemek zárolása (MENU LOCK)

A menüvezérlő gombok zárolása a véletlen módosítások megelőzése érdekében.

1 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a O _n (MENU LOCK) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a MENU LOCK menü.

3 A ↓/↑ gombbal jelölje ki az ON vagy az OFF értéket, majd nyomja meg az OK gombot.

- ON: Csak a ⏻ tápkapcsoló fog működni. Ha bármi más műveletet próbál végezni, a ⏻MENU LOCK) ikon jelenik meg a képernyőn.

- OFF: A ⓄMENU LOCK) beállítást kikapcsolja. Ha a ⓄMENU LOCK) opció beállított értéke ON, akkor a MENU gomb megnyomásakor a ⓄMENU LOCK) menü jelenik meg.

Műszaki jellemzők

Energiatakarékos funkció

Ez a monitor megfelel a VESA, az ENERGY STAR és a NUTEK energiatakarékosságra vonatkozó irányelveinek. Ha a monitor olyan számítógéphez vagy grafikus kártyához van csatlakoztatva, amely megfelel a DPM (Display Power Management) előírásainak, akkor a monitor automatikusan csökkenti a teljesítményfelvételt, az alábbiak szerint.

SDM-S73E

Energiamód Teljesítményfelvétel ⏻ feszültségjelző lámpa
normál működés	45 W (max.) zöld
aktív kikapcsolt* (mélyen alvó)	1 W (max.)** narancssárga
kikapcsolva 1 W (max.)		piros
nincs tápfeszültség	0 W	nem ég

SDM-S74E

Energiamód	Teljesítményfelvétel	feszültségjelző lámpa
normálműködés	45 W (max.)	zöld
aktívkikapcsolt*(mélyen alvó)	1 W (max.)**	narancssárga
kikapcsolva 1 W (max.)		piros
nincstápfeszültség	0 W	nem ég

* Amikor a számítógép „aktív kikapcsolt” üzemmódba lép, megszűnik a bemenő jel, és a NO INPUT SIGNAL üzenet jelenik meg a képernyőn. 5 másodperc elteltével a monitor energiatakarékos üzemmódba lép. A „deep sleep” (mélyen alvó) energiatakarékos üzemmódot az Environmental Protection Agency nevű szervezet definiálta.

** 100-120 V AC területen a maximális teljesítményfelvétel 1,0 W.

Az áramfogyasztás csökkentése (ECO üzemmód)

A monitor elején található ECO gomb nyomogatásával beállíthatja a képernyő fényerejét.

A fényerősség mindig az éppen bekapcsolt módnak megfelelően változik. A menü kb. 5 másodperc múlva magától eltűnik.

A képernyő fényerőssége HIGH - MIDDLE - LOW sorrendben változik, és az energiafogyasztás is ebben az irányban csökken.

A képernyő fényerősségének alapértelmezett beállítása USER.

USER módnál a háttérvilágítás szintje a ↓/↑ gombbal állítható ugyanúgy, mint a BACKLIGHT menü kiválasztásakor.

MEGJEGYZÉS

A BACKLIGHT, a CONTRAST és a BRIGHTNESS menüpont csak akkor választható, ha az ECO üzemmód beállítása USER (13. oldal).

Automatikus képminőség-beállítás funkció (SDM-S73E/S74E csak analóg RGB jel)

Amikor a monitorra bemenő jel érkezik, a monitor automatikusan úgy állítja be a kép helyét és élességét (fázisát és sorközét), hogy tiszta kép jelenjen meg a képernyőn.

Gyári beállítás

Amikor bemenő jel érkezik a monitorra, a monitor a jel alapján automatikusan kiválasztja a memóriájában gyárilag előre beállított és tárolt módok valamelyikét, hogy jó minőségű képet jelenítsen meg, a képernyő közepén.

Amikor a bemenő jel megfelel a gyárilag beállított üzemmódnak, akkor a kép automatikusan megjelenik a képernyőn a megfelelő alapértelmezett beállításokkal.

Ha a bemenő jel nem felel meg a gyárilag beállított üzemmódoknak

Ha a monitor olyan bemenő jelet kap, amelyik nem felel meg a gyárilag beállított üzemmódoknak, akkor aktiválódik a monitor automatikus képminőség-beállítás funkciója, és megpróbálja biztosítani, hogy a képernyőn jó kép jelenjen meg (az alábbi frekvenciatartományban):

Vízszintes frekvencia: 28–80 kHz

Függöleges frekvencia: 48–75 Hz

Ebből adódóan, amikor először érkezik a monitorra olyan bemenő jel, amely nem felel meg a gyárilag beállított módok egyikének sem, a monitornak a szokásoshoz képest hosszabb időre lehet szüksége a kép megjelenítéséhez a képernyőn.

A monitor az alkalmazkodáshoz szükséges adatokat automatikusan tárolja a memóriájában, és amikor a következő alkalommal ilyen jeleket kap, ugyanúgy fog működni, mintha a gyárilag beállított módok valamelyikének megfelelő jelet kapna.

Ha kézzel állítja be kép fázisát, sorközét és helyét

Bizonyos bemenő jelek esctén előfordulhat, hogy az automatikus képminőség-beállítás funkció nem állítja be tökéletesen a kép helyét, fázisát és sorközét. Ilyen esetben kézi úton végezhetők el ezek a beállítások (14. oldal). Ha kézzel adja meg czeket a beállításokat, akkor a beállítások a monitor memóriájában felhasználói módként eltárolódnak, és a monitor automatikusan alkalmazza azokat, amikor ugyanilyen bemenő jelek érkeznek.

Megjegyzés

Amíg engedélyezve van az automatikus képminőség-beállítás funkció, csak a ⏻ tápkapcsoló használható.

Hibaelhárítás

Mielőtt műszaki segítséget kérne, olvassa el az alábbi részt.

Képernyőn megjelenő üzenetek

Ha valamilyen probléma van a bemenő jellel, akkor az alábbi üzenetek valamelyike jelenik meg a képernyön. A probléma megoldásához lásd: „Hibajelenségek és elhárításuk”, 20. oldal.

Ha az „OUT OF RANGE” üzenet jelenik meg a képernyön

Ez azt jelzi, hogy a bemenő jel nem felel meg a monitor paramétereinek. Ellenőrizze a következőket. A képernyőn megjelenő üzenetekkel kapcsolatos további információkat lásd: „Hibajelenségek és elhárításuk”, 20. oldal.

Ha „xxx.x kHz/xxx Hz” jelenik meg

Ez azt jelzi, hogy a vízszintes vagy a függőleges frekvencia nem felel meg a monitor paramétereinek. A számok az aktuális bemenő jel vízszintes és függőleges frekvenciáját mutatják.

SDM-S73E

SDM-S74E

Ha „RESOLUTION > 1280 × 1024" jelenik meg

Ez azt jelzi, hogy a felbontás nem felel meg a monitor paramétereinek (1280 × 1024 vagy kisebb).

SDM-S73E

SDM-S74E

Ha a „NO INPUT SIGNAL” üzenet jelenik meg a képernyön

Ez azt jelzi, hogy nem érkezik bemenő jel a kiválasztott csatlakozóból.

Ha az SDM-S74E modellnél az INPUT SENSING (16. oldal) AUTO ON értékre van állítva, a monitor automatikusan megpróbálja a bemenőjelet egy másik bemeneti csatlakozóra átállítani.

SDM-S73E

SDM-S74E

„GO TO POWER SAVE“

A monitor az üzenet megjelenése után kb. 5 másodperccel átkapcsol energiatakarékos módba.

Ha a „CABLE DISCONNECTED” üzenet jelenik meg a képernyön

Ez azt jelzi, hogy a videojelkábel ki lett húzva a kiválasztott csatlakozóból.

Ha az SDM-S74E modellnél az INPUT SENSING (16. oldal) AUTO ON értékre van állítva, a monitor automatikusan megpróbálja a bemenőjelet egy másik bemeneti csatlakozóra átállítani.

SDM-S73E

Hibajelenségek és elhárításuk

Ha a problémát a csatlakoztatott számítógép vagy egyéb készülék okozza, akkor nézze át a csatlakoztatott készülék használati útmutatóját.

Jelenség Ellenőrizze az alábbiakat
Nincs kép
Ha a ⏻ feszültségjelző lámpa nem világít, vagy ha a ⏻feszültségjelző lámpa nem gyullad ki, amikor megnyomja a ⏻ tápkapcsolót	Ellenőrizze, hogy a tápkábel jól van-e csatlakoztatva.Ellenőrizze, hogy a monitor MAIN POWER kapcsolója be van-e kapcsolva (10. oldal).
Ha a ⏻ feszültségjelző lámpa piros színnel világít	Ellenőrizze, hogy a ⏻ tápkapcsoló „on” (be) állásban van-e.
Ha a CABLE DISCONNECTED üzenet jelenik meg a képernyőn	Ellenőrizze, hogy a videojelkábel jól van-e csatlakoztatva, és az összes csatlakozó stabilan van-e bedugva a foglalatába (7. oldal).Ellenőrizze, hogy a bemenő videojel csatlakozójának tűi nincsenek-e elhajolva vagy benyomódva.Ellenőrizze, hogy a bemenőjel forrása jól van-e kiválasztva (csak SDM-S74E esetében) (11. oldal).A tartozékként kapott videojelkábel van csatlakoztatva? Ha nem a tartozékként megkapott videojelkábelt csatlakoztatja, akkor a CABLE DISCONNECTED üzenet jelenhet meg a képernyőn. Ez nem jelent hibás működést.
Ha a NO INPUT SIGNAL üzenet jelenik meg a képernyőn, vagy a ⏻ feszültségjelző lámpa narancssárgán, vagy felváltva zölden és narancssárgán világít	Ellenőrizze, hogy a videojelkábel jól van-e csatlakoztatva, és az összes csatlakozó stabilan van-e bedugva a foglalatába (7. oldal).Ellenőrizze, hogy a bemenő videojel csatlakozójának tűi nincsenek-e elhajolva vagy benyomódva.Ellenőizze, hogy a bemenőjel forrása jól van-e kiválasztva (csak SDM-S74E esetében) (11. oldal).■ A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémákA számítógép energiatakarékos módban működik. Nyomjon le egy billentyűt a billentyűzeten, vagy mozgassa az egeret.Ellenőrizze, hogy helyesen van-e beillesztve a grafikus kártya.Ellenőrizze, hogy a számítógép be van-e kapcsolva.Indítsa újra a számítógépet.
Ha az OUT OF RANGE (TARTOMÁNYON KÍVÜL) üzenet jelenik meg a képernyőn (19. oldal)	■ A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémákEllenőrizze, hogy a videojel frekvenciatartománya a monitor megengedett tartományán belül van-e. Ha egy régi monitor tserél le erre a monitorra, akkor csatlakoztassa ismét a régi monitort, és állítsa be számítógép grafikus kártyájának frekvenciáját az alábbiak szerint:SDM-S73EVízszintes: 28–80 kHz (analóg RGB)Függőleges: 48–75 Hz (analóg RGB)Felbontás: 1280 × 1024 vagy kisebbSDM-S74EVízszintes: 28–80 kHz (analóg RGB), 28–64 kHz (digitális RGB)Függőleges: 48–75 Hz (analóg RGB), 60 Hz (digitális RGB)Felbontás: 1280 × 1024 vagy kiscbb
Windows rendszerben • Ha egy régi monitor tserélt le erre a monitorra, akkor csatlakoztassa ismét a régi monitort, és járjon el az alábbiak szerint. Válassza a Windows illesztőprogram-választó képernyőjén a „SONY” tételt a „Gyártók” listában, és az „SDM-S73E” vagy „SDM-S74E” tételt a „Modellek” listában. Ha a monitormodell neve nem található a „Modellek” listában, válassza ki a „Plug and Play” tételt.
Macintosh rendszerben • Ha a monitort Macintosh számítógéphez csatlakoztatja, használjon adaptert, haszükséges (nem tartozék). Először csatlakoztassa az adaptert a számítógéphez, utána a videokábelt monitorhoz.
Jelenség	Ellenőrizze az alábbiakat
Villódzó, ugráló, remegő vagy zavaros kép	• Állítsa be a sorközt és a fázist (SDM-S73E/S74E csak analóg RGB jel) (14. oldal).• Próbálja másik, lehetőség szerint más áramkörhöz tartozó váltakozó feszültségű hálózati aljzathoz csatlakoztatni a monitor.• Változtassa mcg a monitor helyzetét.■ A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák• A grafikus kártya kézikönyvében nézzen utána a helyes monitorbeállításnak.• Ellenőrizze, hogy a grafikus módot (VESA, Macintosh 19" Color stb.) és a bemenő jel frekvenciáját támogatja-e a monitor. Még abban az esetben is, ha a frekvencia a kívánt tartományon belül van, egyes grafikus kártyáknak olyan szinkronizáló impulzusuk lehet, amely túlságosan rövid a monitor megfelelő szinkronizálásához.• A monitor nem tud váltott soros jelekkel dolgozni. Progresszív jelekre kell állítani a forráscszközt.• Állítsa be a számítógép frissítési gyakoriságát (függőleges frekvenciáját) úgy, hogy a lehető legjobb képet kapja.
Homályos a kép	• Állítsa be a fényerősséget és a kontrasztot (13. oldal).• Állítsa be a sorközt és a fázist (SDM-S73E/S74E csak analóg RGB jel) (14. oldal).■ A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák• A számítógépen a felbontást állítsa be 1280 × 1024 értékre a számítógépen.
Szellemképes a kép	• Iktassa ki a videokábel meghosszabbítását és/vagy a videojel-elosztó dobozt.• Ellenőrizze, hogy mindegyik csatlakozó stabilan van-e a foglalatába dugva.
Nincs középen a kép, vagy nem megfelelő méretű (SDM-Š73E/ S74E csak analóg RGB jel)	• Állítsa be a sorközt és a fázist (14. oldal).• Állítsa be a kép helyét (15. oldal). Ne feledje, hogy egyes videomódokban a kép nem tölti ki a képernyő teljes felületét.
Túl kicsi a kép	■ A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák• A számítógépen a felbontást állítsa be 1280 × 1024 értékre a számítógépen.
Sötét a kép • Állítsa be a háttérvilágítást (13. oldal).• Állítsa be a fényerősséget (13. oldal).• Állítsa be a fényerősséget a GAMMA menüben (16. oldal).• A monitor bekapcsolását követően több perc is eltelik, amíg világos lesz a kijelző.• A kijelölt ECO üzemmódtól függően a képernyő sötétebbé válhat.
Hullámos vagy elliptikus minta (moaré) látható	• Állítsa be a sorközt és a fázist (SDM-S73E/S74E csak analóg RGB jel) (14. oldal).
Nem homogének a színek	• Állítsa be a sorközt és a fázist (SDM-S73E/S74E csak analóg RGB jel) (14. oldal).
A fehér nem fehérnek látszik	• Állítsa be a színhőmérsékletet (15. oldal).
A monitor gombjai nem működnek (øken jelenik meg a képernyőn)	• Ha a menüzárolás (MENU LOCK) ON (BE) értéken van, állítsa át OFF (KI) értékre (17. oldal).
Egy idő után kikapcsol a monitor	■A csatlakoztatott számítógép vagy egyéb készülék által okozott problémák• Kapcsolja ki a számítógép energiatakarékos módját.
A menüképernyőn látható felbontás helytelen.	• A grafikus kártya beállításától függően előfordulhat, hogy a menüképernyőn megjelenő felbontás és a számítógépen beállított felbontás nem egyezik.
Ha a készüléket kikapcsolják, akkor a ⏻ feszültségjelző lámpa egy ideig még világít	• Ha a monitor áram alatt van, de a ⏻ tápkapcsoló nincs bekapcsolva, vagy ha a monitor energiatakarékos üzemmódban van, a MAIN POWER kapcsoló kikapcsolásakor a ⏻ feszültségjelző lámpa nem alszik ki azonnal. Ez nem jelent hibás működést.

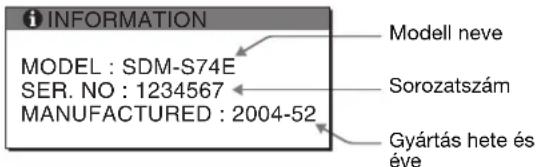

A monitor adatainak megjelenítése

Miközben videojel érkezik a monitorra, nyomja meg, és 5 másodpercnél hosszabb ideig tartsa lenyomva a MENU gombot, hogy megjelenjen a monitor tájékoztató ablaka.

Nyomja meg még egyszer a MENU gombot, és az ablak eltűnik.

Példa

Ha valamilyen hibát nem sikerül megszüntetni, hívja fel a Sony márkakereskedőt, és adja meg számára a következő adatokat:

• Modell neve: SDM-S73E vagy SDM-S74E
- Sorozatszám
• A probléma pontos leírása
• A vásárlás időpontja
- A számítógép és a grafikus kártya neve és paraméterei
- A bemenőjelek típusa (analóg RGB/digitális RGB)

Műszaki adatok

SDM-S73E

LCD panel Paneltípus: a-Si TFT Active

Matrix

Képméret: 17,0 hüvelyk

Bemeneti jelformátum RGB üzemi frekvencia*

Vízszintes: 28–80 kHz

Felbontás Vízszintes: max. 1280 képpont

Függöleges: max. 1024 sor

Bemeneti jelszintek RGB videojel

0,7 Vp-p, 75 Ω, pozitív

Szinkronjel

TTL-szint, 2,2 kΩ,

pozitív vagy negatív

(Külön vízszintes és

függöleges, vagy kompozit

szinkron)

0,3 Vp-p, 75 Ω, negativ

(szinkron a zöld szín alapján)

Tápfeszültség 100–240 V, 50–60 Hz, max. 1,0 A

Teljesítményfelvétel max. 45 W

Üzemi hömérséklet 5–35°C

Méretek (szélesség/magasság/mélység)

Kijelző (állítva):

Kb. 367 × 403-463 × 234 mm

(14^1/2× 15^7/8 - 18^1/4× 9^1/4

hüvelyk)

(talapzattal együtt)

Kb. 367 × 315 × 60 mm

(14 1/2 × 12 1/2 × 2 3/8 hüvelyk)

(talapzat nélkül)

Súly Kb. 5,8 kg (12 lb. 13 oz.)

(talapzattal együtt)

Kb. 4,1 kg (9 lb. 1 oz.) (talapzat

nélkül)

Plug & Play DDC2B

Tartozékok Lásd a(z) 7. oldalt.

SDM-S74E

LCD panel Paneltípus: a-Si TFT Active

Matrix

Képméret: 17,0 hüvelyk

Bemeneti jelformátum RGB üzemi frekvencia*

Vízszintes: 28 – 80 kHz (analog

RGB)

28 - 64 kHz (digitális

RGB)

Függőleges: 48 – 75 Hz (analog

RGB)

60 Hz (digitális RGB)

Felbontás Vízszintes: max. 1280 képpont

Függöleges: max. 1024 sor

Bemeneti jelszintek RGB videojel

0,7 Vp-p, 75 Ω, pozitív

Szinkronjel

TTL-szint, 2,2 kΩ,

pozitív vagy negatív

(Külön vízszintes és

függóleges, vagy kompozit

szinkron)

0,3 Vp-p, 75 Ω, negativ

(szinkron a zöld szín alapján)

Digitális RGB (DVI) jel: TMDS

(single link)

Tápfeszültség 100 – 240 V, 50 – 60 Hz,

Max. 1,0 A

Teljesítményfelvétel Max. 45 W

Üzemi hömérséklet 5 – 35 °C

Méretek (szélesség/magasság/mélység)

Monitor (állítva):

Kb. 367 × 403–463 × 234 mm

(14^1/2× 15^7/8 - 18^1/4× 9^1/4

hüvelyk)

(talapzattal együtt)

Kb. 367 × 315 × 60 mm

(14^1/2× 12^1/2× 2^3/8 hüvelyk)

(talapzat nélkül)

Súly Kb. 5,9 kg (13 lb. 0 oz.)

(talapzattal együtt)

Kb. 4,2 kg (9 lb. 4 oz.)

(talapzat nélkül)

Plug & Play DDC2B

Tartozékok Lásd a(z) 7. oldalt.

* Javasolt függőleges és vízszintes szinkronizálási mód

• A vízszintes szinkronjel szélességének nagyobbnak kell lennie a teljes vízszintes idő 4,8%-ánál vagy 0,8 μs-nál (a kettő közül a nagyobb érvényes).
• A vízszintes kioltás szélességének meg kell haladnia a 2,5 μs-ot.
• A függőleges kioltás szélességének meg kell haladnia a 450 μs-ot.

A kialakítás és a műszaki adatok külön értesítés nélkül változhatnak.
