SDM-S73E - Schermo SONY - Manuale utente e istruzioni gratuiti

Marca	Sony
Modello	SDM-S73E
Tipo di prodotto	Monitor LCD
Dimensioni dello schermo	17 pollici (43,2 cm)
Risoluzione massima	1280 x 1024 pixel
Tipo di pannello	a-Si TFT a matrice attiva
Segnale di ingresso	RGB analogico (HD15)
Frequenza orizzontale	28 - 80 kHz
Frequenza verticale	48 - 75 Hz
Consumo elettrico (normale)	45 W max.
Consumo elettrico (standby)	1 W max.
Alimentazione	100 - 240 V, 50/60 Hz
Dimensioni con supporto (L x A x P)	367 x 403-463 x 234 mm
Dimensioni senza supporto (L x A x P)	367 x 315 x 60 mm
Peso con supporto	5,8 kg
Peso senza supporto	4,1 kg
Angolo di inclinazione	Circa 5° in avanti, 30° all'indietro
Regolazione in altezza	Circa 60 mm
Funzioni di risparmio energetico	Modalità ECO (Alta, Media, Bassa, Utente)
Impostazioni immagine	Retroilluminazione, Contrasto, Luminosità, Fase/Orologio, Centratura, Colore, Gamma
Lingue del menu	Inglese, Francese, Tedesco, Spagnolo, Italiano, Olandese, Svedese, ecc.
Manutenzione	Pulire con un panno morbido; non utilizzare solventi
Sicurezza	Scollegare prima della pulizia; evitare temperature estreme, urti, polvere
Riparabilità	Ricambi disponibili; contattare un rivenditore Sony autorizzato

Domande frequenti - SDM-S73E SONY

Cosa fare se lo schermo rimane nero?

Controllare che il cavo di alimentazione sia collegato e che l'interruttore MAIN POWER sia su I. Se l'indicatore di alimentazione è rosso, premere il pulsante ⏻. Controllare anche il cavo video.

Perché viene visualizzato il messaggio 'NESSUN INGRESSO VIDEO'?

Significa che nessun segnale video viene rilevato. Controllare i collegamenti del cavo video e che il computer non sia in standby. Premere un tasto della tastiera o muovere il mouse.

Come regolare la nitidezza dell'immagine?

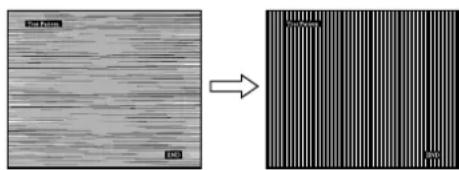

Utilizzare il menu SCHERMO: regolare prima la FASE per eliminare le bande orizzontali, poi l'OROLOGIO per le bande verticali. È anche possibile avviare la regolazione automatica tramite AUTOMATICO.

Cosa significa il messaggio 'FREQUENZA FUORI PORTATA'?

Il segnale di ingresso supera le frequenze supportate (orizzontale < 80 kHz, verticale < 75 Hz). Impostare la risoluzione del computer a 1280 x 1024 o inferiore e verificare le frequenze.

Come risparmiare energia con questo monitor?

Premere il tasto ECO per scegliere tra le modalità ALTA, MEDIA, BASSA o UTENTE. Più basso è il livello, più la luminosità e il consumo diminuiscono.

L'immagine sfarfalla o salta, cosa fare?

Regolare il pitch e la fase nel menu SCHERMO. Controllare anche che il cavo video sia ben collegato e allontanare il monitor da fonti di campi magnetici.

Come ripristinare le impostazioni ai valori predefiniti?

Andare nel menu RESET tramite il tasto MENU, selezionare OK per ripristinare tutte le impostazioni tranne la lingua.

Lo schermo LCD ha punti neri o luminosi, è normale?

Sì, è normale. La tecnologia LCD ad alta precisione può presentare alcuni punti fissi (99,99% di pixel attivi). Non è un difetto.

Come pulire lo schermo in sicurezza?

Scollegare il cavo di alimentazione. Utilizzare un panno morbido e asciutto. Se necessario, inumidire leggermente il panno con un detergente per vetri senza antistatico. Non utilizzare mai alcol, benzina o prodotti abrasivi.

Posso usare un cavo DVI su questo monitor?

Il modello SDM-S73E non possiede un ingresso DVI. Accetta solo segnali analogici tramite il connettore HD15. Per il modello SDM-S74E, è disponibile un ingresso DVI-D.

MANUALE UTENTE SDM-S73E SONY

Identificazione delle parti e dei comandi....5

Installazione ....6

Installazione 1: Estrarre il perno di bloccaggio della base .....6

Installazione 2: Collegamento dei cavi del segnale video. . . . . . . 7

Installazione 3: Collegamento del cavo di alimentazione ..... 8

Installazione 4: Fissare cavi e fili e chiudere il coperchio posteriore....8

Installazione 5: Accensione del monitor e del computer.....9

Installazione 6: Regolazione dell'altezza e dell'angolazione .... 10 Selezione del segnale di ingresso (tasto INPUT)

(soltanto SDM-S74E) 11

Personalizzazione del monitor....12

Come spostarsi all'interno del menu. 12

Regolazione della retroilluminazione (RETROILLUMINAZ) .. 13

Regolazione del contrasto (CONTRASTO) 13

Regolazione del livello del nero di un'immagine (LUMINOSITÀ) 13

A Regolazione della nitidezza e della centratura dell'immagine (SCHERMO) (soltanto segnale RGB analogico SDM-S73E/S74E). 14

Regolazione della temperatura di colore (COLORE) ..... 15

Modifica dell'impostazione della gamma (GAMMA) ..... 16

Modifica della posizione dei menu (POSIZIONE MENU) .... 16

Modifica automatica dell'ingresso (RILEV INGRESSO) (soltanto SDM-S74E) 16

Sezione della lingua per i menu a schermo (LANGUAGE) .. 16 Ripristino dei dati di regolazione ai valori predefiniti (RIPRISTINO).... 17

Oπ Bloccaggio dei menu e dei comandi (BLOCCO MENU) .... 17

Funzioni .....17

Funzione di risparmio energetico 17

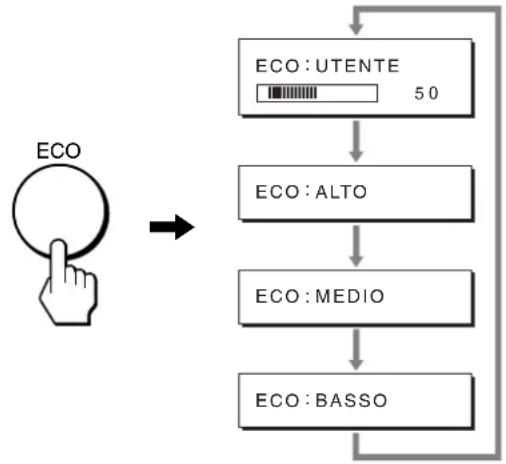

Riduzione del consumo energetico (Modo ECO) ..... 18

Funzione di regolazione automatica della qualità dell'immagine (soltanto segnale RGB analogico SDM-S73E/S74E) ..... 18

Guida alla soluzione dei problemi .....19

Messaggi a schermo....19

Sintomi e soluzioni dei problemi 20

Caratteristiche tecniche .....23

Avvertimento sui collegamenti dell'alimentazione

- Utilizzare il cavo di alimentazione in dotazione. In caso contrario, assicurarsi che il cavo utilizzato sia compatibile con la tensione operativa locale.

Per gli utenti negli Stati Uniti

Se non viene utilizzato il cavo adeguato, il monitor non sarà conforme agli standard FCC.

Per gli utenti nel Regno Unito

Se il monitor viene utilizzato nel Regno Unito, utilizzare il cavo di alimentazione appropriato per il Regno Unito.

Esempio di tipi di spine

L'apparecchio deve essere installato vicino ad una presa facilmente accessibile.

Installazione

Non installare né lasciare il monitor:

• in luoghi soggetti a temperature eccessivamente elevate, ad esempio in prossimità di radiatori, condotti d'aria calda o alla luce solare diretta. L'esposizione del monitor a temperature elevate, come in prossimità di condotti d'aria calda o all'interno di un'auto parcheggiata al sole, potrebbe causare la deformazione del rivestimento del monitor o problemi di funzionamento.
• in luoghi soggetti a scosse o vibrazioni meccaniche.
• in prossimità di apparecchiature che generano forti campi magnetici, quali televisori o altri apparecchi ad uso domestico.
• in luoghi soggetti a sporco, polvere o sabbia eccessivi, ad esempio in prossimità di finestre aperte o di uscite. Se il monitor viene installato temporaneamente in un luogo aperto, assicurarsi di prendere le adeguate precauzioni contro sporco e polvere. Diversamente, è possibile che si verifichino problemi di funzionamento irreparabili.

Manutenzione dello schermo LCD

• Non lasciare lo schermo LCD rivolto verso il sole poiché potrebbe venire danneggiato. Prendere le dovute precauzioni se il monitor viene posizionato in prossimità di una finestra.
• Non esercitare alcuna pressione sullo schermo LCD né graffiarlo. Non appoggiare oggetti pesanti sullo schermo LCD, onde evitare che perda uniformità o che si verifichino problemi di funzionamento.
• Se il monitor viene utilizzato in un luogo freddo, è possibile che sullo schermo appaia un'immagine residua. Ciò non indica un problema di funzionamento, lo schermo torna alle condizioni normali non appena la temperatura raggiunge un livello di utilizzo normale.
• Se un fermo immagine viene visualizzato per un periodo prolungato, potrebbe apparire momentaneamente un'immagine residua che sparirà in poco tempo.
• Durante il funzionamento, il pannello LCD si scalda. Ciò non indica un problema di funzionamento.

Nota sullo schermo LCD (display a cristalli liquidi) Nonostante lo schermo LCD sia stato costruito seguendo una tecnologia ad alta precisione, è possibile che presenti costantemente piccoli punti neri o luminosi (rossi, blu o verdi) oppure strisce colorate irregolari o fenomeni di luminosità. Non si tratta di un problema di funzionamento.

(Punti effettivi: oltre 99,99%)

Manutenzione

• Prima di pulire il monitor, assicurarsi di scollegare il cavo di alimentazione dalla presa di rete.
• Per pulire lo schermo LCD, utilizzare un panno morbido. Se viene utilizzata una soluzione detergente per vetri, assicurarsi che non contenga soluzioni antistatiche o additivi simili onde evitare di graffiare il rivestimento dello schermo LCD.
• Per pulire il rivestimento, il pannello e i comandi, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzare alcun tipo di polvere o spugnetta abrasiva né solventi come alcool o benzene.
• Non strofinare, toccare o tamburellare sulla superficie dello schermo LCD con oggetti abrasivi o appuntiti come una penna a sfera o un cacciavite onde evitare di graffiare il cinescopio a colori.
• Si noti che i materiali impiegati e il rivestimento dello schermo LCD potrebbero deteriorarsi se il monitor viene esposto a solventi volatili quali gli insetticidi o se rimane in contatto a lungo con gomma o materiali in vinile.

Trasporto

• Durante il trasporto, scollegare tutti i cavi dal monitor e afferrare saldamente entrambi i lati del display LCD prestando attenzione a non graffiare lo schermo. Se il monitor dovesse cadere, si potrebbero causare danni alle persone o al monitor stesso.
• Per trasportare il monitor o inviarlo in riparazione, utilizzare la scatola, il perno di bloccaggio della base e il materiale di imballaggio originali.

Smaltimento del monitor

• Non smaltire il monitor insieme ai normali rifiuti domestici.
• Il tubo a fluorescenza utilizzato per questo monitor contiene mercurio. Lo smaltimento del monitor deve quindi essere effettuato in conformità alle norme sanitarie locali.

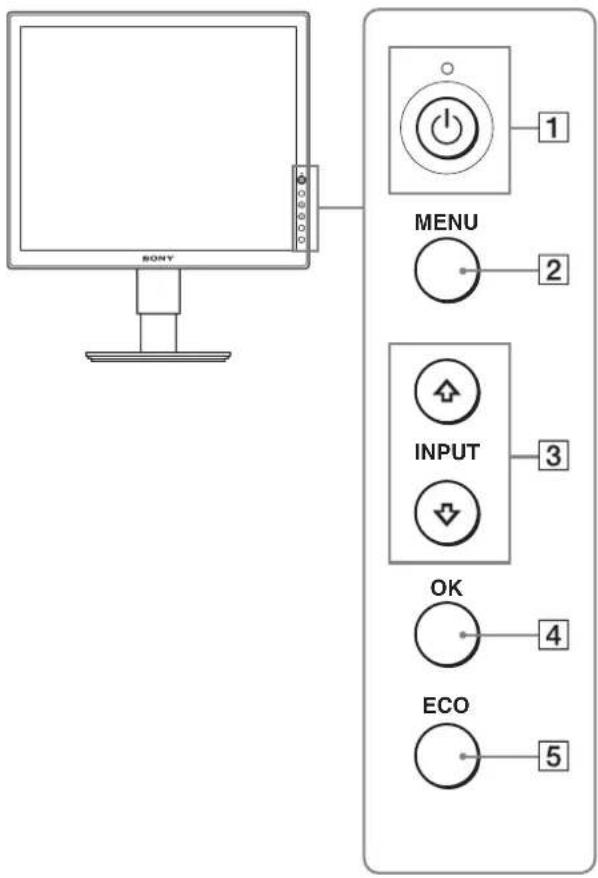

Identificazione delle parti e dei comandi

Per ulteriori informazioni, consultare le pagine indicate tra parentesi.

Le illustrazioni del monitor riportate in questa pagina si riferiscono al modello SDM-S74E.

Parte anteriore del display LCD

Vista laterale del display LCD

1 Interruttore ⏻ (alimentazione) e indicatore ⏻ (alimentazione) (pagine 9, 17)
Utilizzare questo interruttore per accendere il monitor quando l'indicatore ⏻ (alimentazione) si illumina in rosso. Per spegnere il monitor, premere nuovamente l'interruttore. Se l'indicatore ⏻ (alimentazione) non si illumina, premere l'interruttore MAIN POWER (6).

② Tasto MENU (pagine 12, 13)

Questo tasto consente di attivare e disattivare la schermata del menu.

3 Tasti ↓/↑ (pagina 13)

Utilizzare questi tasti per selezionare le voci di menu e per effettuare le regolazioni. Nel SDM-S74E questi tasti inoltre alternano il segnale di ingresso video tra INPUT1 e INPUT2 quando due computer sono collegati al monitor (disponibile solo se il menu è disattivato).

4 Tasto OK (pagina 13)

Utilizzare questo tasto per attivare la voce di menu e le regolazioni selezionate mediante i tasti ↓/↑ (3).

5 Tasto ECO (pagina 18)

Utilizzare questo tasto per ridurre il consumo energetico.

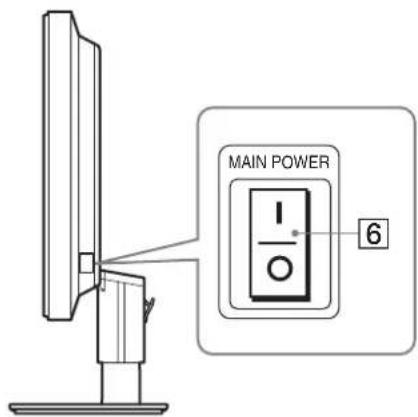

6 Interruttore MAIN POWER (pagina 9)

Utilizzare questo interruttore per attivare o disattivare l'alimentazione principale del monitor.

SDM-S73E

SDM-S74E

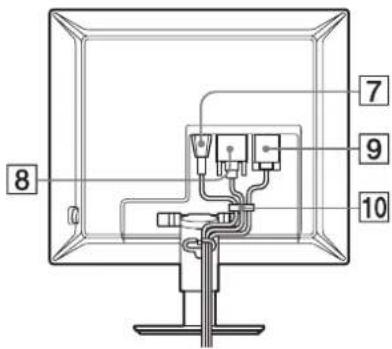

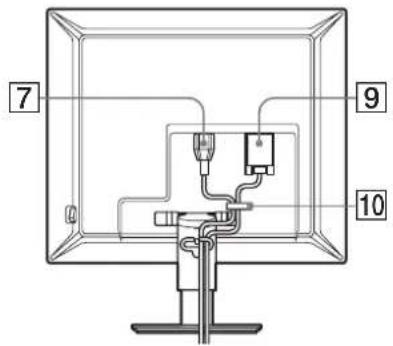

7 Connettore AC IN (pagina 8)

Questo connettore consente di collegare il cavo di alimentazione (in dotazione).

8 Connettore di ingresso DVI-D

(RGB digitale) (soltanto SDM-S74E) (pagina 7)

Questo connettore trasmette i segnali video RGB digitali conformi allo standard DVI Rev. 1.0.

9 Connettore di ingresso HD15 (RGB analogico) (pagina 7)

Questo connettore trasmette i segnali video RGB analogici (0,700 Vp-p, positivo) e i segnali SYNC.

10Fermacavo (pagina 8)

Utilizzare questo accessorio per fissare cavi e fili all'apparecchio.

Installazione

Prima di utilizzare il monitor, controllare che nella confezione siano contenuti i seguenti articoli:

• Display LCD
• Cavo di alimentazione
• Cavo del segnale video HD15-HD15 (RGB analogico)
- Cavo del segnale video DVI-D (RGB digitale) (soltanto SDMS74E)
- CD-ROM (software di utilità per Windows/Macintosh, istruzioni per l'uso e così via)
• Garanzia
• Guida all'installazione rapida

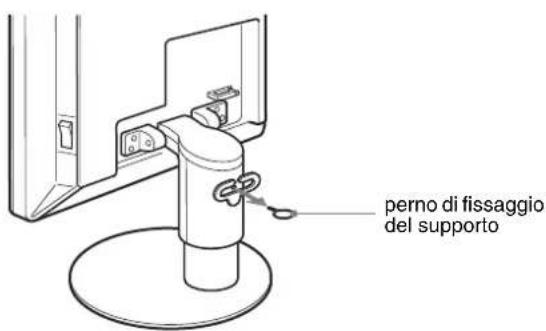

Installazione 1: Estrarre il perno di bloccaggio della base

Installazione 2: Collegamento dei cavi del segnale video

• Prima di effettuare i collegamenti, spegnere l'apparecchio e il computer.
• Se il computer viene collegato al connettore di ingresso HD15 (RGB analogico) del monitor, fare riferimento a "Collegamento a un computer dotato di connettore di uscita HD15 (RGB analogico)". (pagina 7)

Note

• Non toccare i piedini del connettore del cavo del segnale video onde evitare di piegarli.
• Controllare l'allineamento del connettore HD15 onde evitare il piegamento dei piedini del connettore del cavo del segnale video.

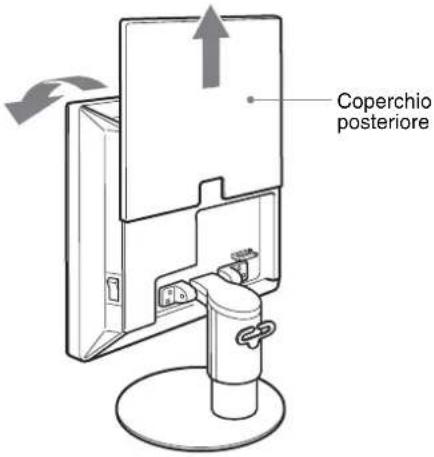

1 Rimuovere il coperchio posteriore.

2 Inclinare il display in avanti.

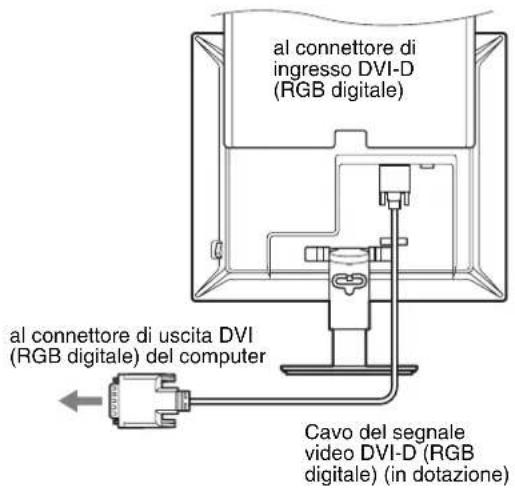

Collegamento a un computer dotato di connettore di uscita DVI (RGB digitale) (soltanto SDM-S74E)

Collegare il computer al connettore di ingresso DVI-D del monitor (RGB digitale) utilizzando il cavo del segnale video DVI-D (RGB digitale) in dotazione.

Collegamento a un computer dotato di connettore di uscita HD15 (RGB analogico)

Utilizzando il cavo del segnale video HD15-HD15 (RGB analogico) in dotazione, collegare il computer al connettore di ingresso HD 15 del monitor (RGB analogico).

Collegare il computer facendo riferimento alle illustrazioni riportate di seguito.

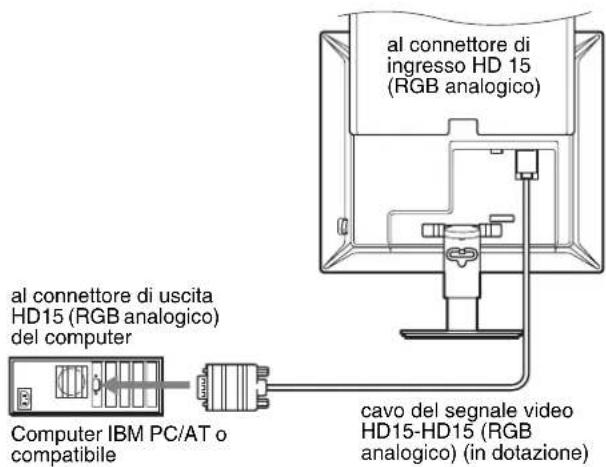

■ Collegamento ad un computer IBM PC/AT o compatibile

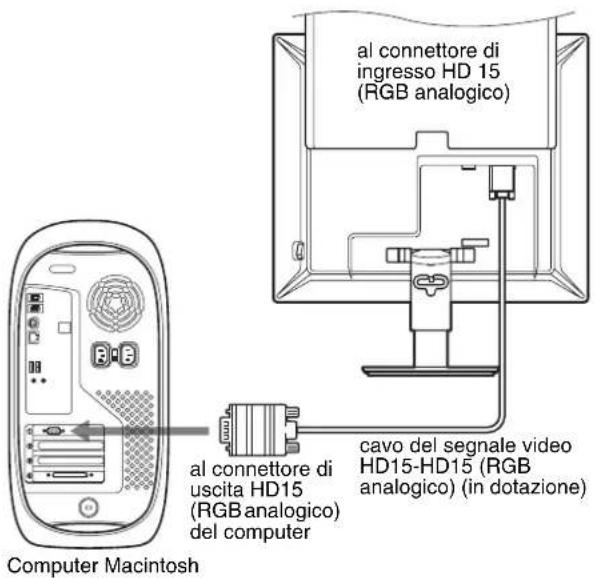

■ Collegamento ad un computer Macintosh

Se si collega un computer Macintosh, utilizzare un adattatore (non in dotazione), se necessario. Collegare l'adattatore al computer prima di collegare il cavo del segnale video.

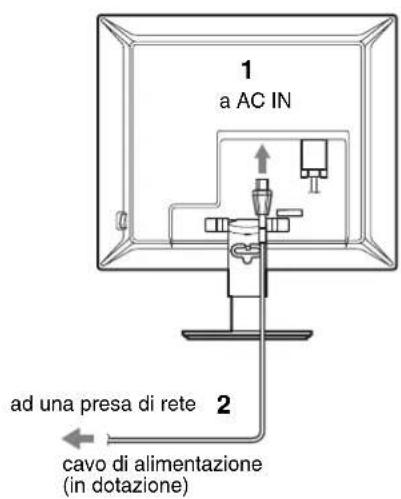

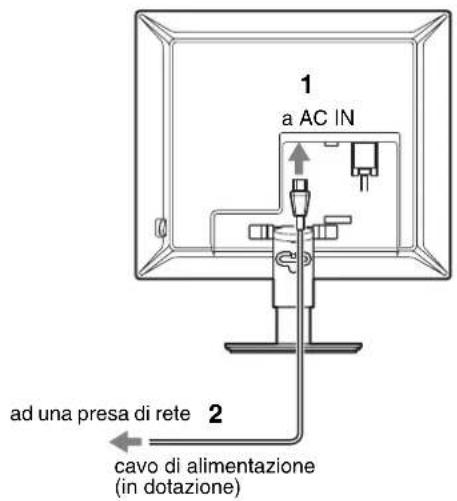

Installazione 3: Collegamento del cavo di alimentazione

1 Collegare saldamente il cavo di alimentazione in dotazione al connettore AC IN del monitor.
2 Collegare saldamente l'altra estremità ad una presa di rete.

SDM-S73E

SDM-S74E

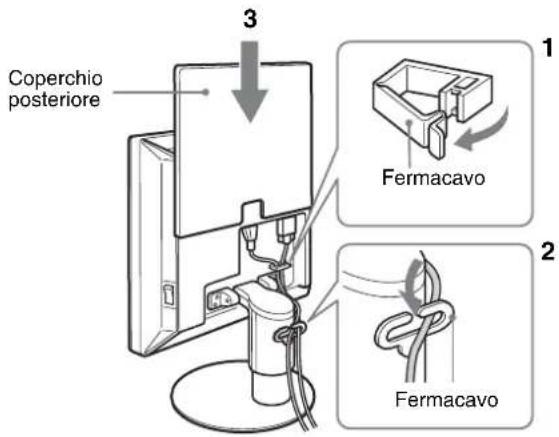

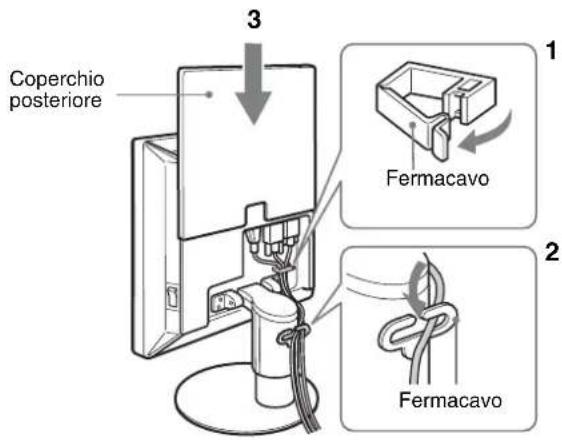

Installazione 4: Fissare cavi e fili e chiudere il coperchio posteriore

1 Fissare il cavo di alimentazione e i cavi del segnale video utilizzando il fermacavo posto sulla parte esterna dell'apparecchio.
2 Fissare i cavi del segnale e il cavo di alimentazione utilizzando il fermacavo posto sulla base dell'apparecchio.
3 Riposizionare il coperchio posteriore.

SDM-S73E

SDM-S74E

Installazione 5: Accensione del monitor e del computer

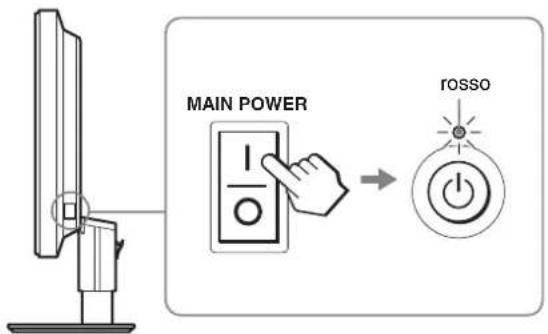

1 Premere l'interruttore MAIN POWER sulla parte destra del monitor in direzione di I, se non è già stato premuto. Assicurarsi che l'indicatore ⏻ (alimentazione) si illumini in rosso.

L'impostazione predefinita dell'interruttore MAIN POWER al momento della vendita è la posizione di attivazione (1).

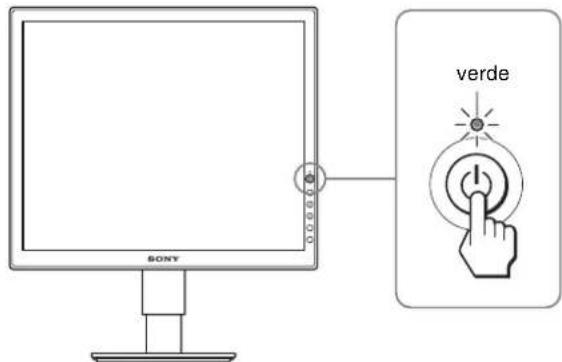

2 Premere l'interruttore ⏻ (alimentazione) sulla parte anteriore destra del monitor.

L'indicatore ⏻ (alimentazione) si illumina in verde.

3 Accendere il computer.

4 Per selezionare il segnale di ingresso desiderato, premere il tasto ↓/↑ (soltanto SDM-S74E).

L'immagine di ingresso selezionata viene visualizzata sullo schermo.

Per ulteriori informazioni, vedere “Selezione del segnale di ingresso (tasto INPUT) (soltanto SDM-S74E)” a pagina 11.

L'installazione del monitor è completa. Se necessario, utilizzare i comandi del monitor per regolare l'immagine (pagina 12).

Se sullo schermo non appare alcuna immagine

- Verificare che il cavo di alimentazione e il cavo del segnale video siano collegati in modo corretto.

- Se sullo schermo appare il messaggio "NO SEGNALE IN INGRESSO":

• Il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o spostare il mouse.
• Controllare che l'impostazione del segnale di ingresso sia corretta premendo il tasto ↓/↑ (soltanto SDM-S74E) (pagina 11).

- Se sullo schermo appare il messaggio "CAVO SCOLLEGATO":

• Verificare che i cavi del segnale video siano collegati in modo corretto.
• Controllare che l'impostazione del segnale di ingresso sia corretta premendo il tasto ↓/↑ (soltanto SDM-S74E) (pagina 11).

- Se sullo schermo appare il messaggio "FUORI GAMMA":

Collegare di nuovo il monitor utilizzato in precedenza. Quindi, regolare la scheda grafica del computer come indicato di seguito.

SDM-S73E

	RGB analogico
Frequenza orizzontale	28 – 80 kHz
Frequenza verticale	48 – 75 Hz
Risoluzione	1280 × 1024 o inferiore

SDM-S74E

	RGB analogico RGB digitale
Frequenza orizzontale	28 – 80 kHz 28 – 64 kHz
Frequenza verticale	48 – 75 Hz 60 Hz
Risoluzione	1280 × 1024 o inferiore

Per ulteriori informazioni sui messaggi a schermo, vedere "Sintomi e soluzioni dei problemi" a pagina 20.

Non sono richiesti driver specifici

Il monitor supporta lo standard Plug & Play "DDC" e rileva automaticamente tutte le informazioni video. Non è richiesta l'installazione di driver specifici sul computer.

Alla prima accensione del computer dopo il collegamento del monitor, è possibile che venga visualizzata la procedura guidata di configurazione. In tal caso, seguire le istruzioni a schermo. Viene selezionato automaticamente il monitor Plug & Play in modo che sia possibile utilizzarlo.

La frequenza verticale passa a 60 Hz. Poiché un eventuale sfarfallio dell'immagine non indica problemi di funzionamento del monitor, è possibile procedere all'utilizzo.

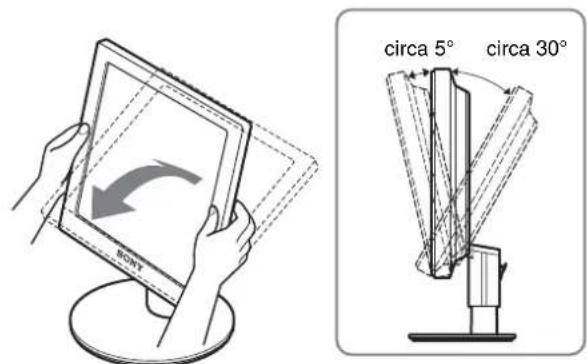

Installazione 6: Regolazione dell'altezza e dell'angolazione

È possibile regolare il display entro gli angoli mostrati di seguito.

Tenere il pannello LCD da entrambi i lati, quindi regolare l'angolazione dello schermo.

Utilizzo ottimale del monitor

Regolare l'angolazione visiva del monitor in base all'altezza della scrivania e della sedia, in modo da non avere il riflesso della luce direttamente negli occhi.

Nota

Procedere alla regolazione dell'inclinazione e dell'altezza dello schermo lentamente e con attenzione, assicurandosi di non urtare il monitor contro la scrivania.

Selezione del segnale di ingresso

(tasto INPUT) (soltanto SDM-S74E)

Premere i tasti ↓/↑.

Ad ogni pressione di tali tasti, il segnale di ingresso cambia.

Messaggio a schermo (visualizzato per circa 5 secondi nell'angolo superiore sinistro).	Configurazione del segnale di ingresso
INPUT1 : DVI-D Connettore di ingresso DVI-D (RGB digitale) per INPUT1
INPUT2 : HD15 Connettore di ingresso HD15 (RGB analogico) per INPUT2

Personalizzazione del monitor

Prima di procedere alle regolazioni

Collegare il monitor e il computer, quindi accenderli. Per ottenere risultati ottimali, dopo che il monitor è stato collegato al computer e acceso, attendere circa 30 minuti prima di effettuare eventuali regolazioni.

Tramite il menu a schermo è possibile effettuare numerose regolazioni.

Come spostarsi all'interno del menu

Per visualizzare il menu principale, premere il tasto MENU. Vedere pagina 13 per ulteriori informazioni sull'utilizzo del tasto MENU.

Utilizzare i tasti ↓/↑ e OK per selezionare le icone raffigurate nell'illustrazione del menu principale riportata sopra. Vengono visualizzati i seguenti menu da 1 a 11. (Tenere premuto ↓ per scorrere fino a visualizzare le icone del menu 11.) Vedere pagina 13 per ulteriori informazioni sull'utilizzo dei tasti ↓/↑ e OK.

①RETROILLUMINAZ |:o (pagina 13)

Selezionare il menu RETROILLUMINAZ per regolare la luminosità della retroilluminazione.

2 CONTRASTO ① (pagina 13)

Selezionare il menu CONTRASTO per regolare il contrasto dell'immagine.

3 LUMINOSITÀ (pagina 13)

Selezionare il menu LUMINOSITÀ per regolare la luminosità dell'immagine (livello del nero).

4 SCHERMO (pagina 14)

Selezionare il menu SCHERMO per regolare la nitidezza (fase/pixel) o la centratura (posizione orizzontale/verticale) dell'immagine.

5COLORE (pagina 15)

Selezionare il menu COLORE per regolare la temperatura di colore dell'immagine. Tramite questo menu viene regolato il tono dello schermo.

6 GAMMA γ (pagina 16)

Selezionare il menu GAMMA per modificare l'impostazione della tonalità di colore dell'immagine.

7 POSIZIONE MENU (pagina 16)

Selezionare il menu POSIZIONE MENU per modificare la posizione del menu a schermo.

8 RILEV INGRESSO (soltanto SDM-S74E) (pagina 16)

Selezionare il menu RILEV INGRESSO per cambiare automaticamente l'ingresso.

9 LANGUAGE (pagina 16)

Selezionare LANGUAGE per cambiare la lingua utilizzata per i menu o i messaggi.

10 RIPRISTINO →← (pagina 17)

Ripristinare le regolazioni sui valori predefiniti.

11 BLOCCO MENU (pagina 17)

Bloccare il controllo dei tasti, onde evitare di effettuare regolazioni o impostazioni accidentali.

■ Utilizzo dei tasti MENU, ↓/↑, e OK

1 Visualizzazione del menu principale.

Per visualizzare il menu principale, premere il tasto MENU.

2 Selezione del menu che si desidera regolare.

Per visualizzare il menu desiderato, premere i tasti ↓/↑. Per selezionare la voce di menu, premere OK.

3 Regolazione del menu.

Per effettuare le regolazioni, premere i tasti ↓/↑, quindi premere il tasto OK. Quando viene premuto il tasto OK, l'impostazione viene memorizzata, quindi l'apparecchio torna al menu precedente.

4 Chiusura del menu.

Per tornare alla visualizzazione normale, premere una volta il tasto MENU. Se non viene premuto alcun tasto il menu si chiude automaticamente dopo circa 30 secondi.

■ Ripristino delle regolazioni sui valori predefiniti

È possibile ripristinare le regolazioni mediante il menu RIPRISTINO.

Per ulteriori informazioni sulle modalità di ripristino delle regolazioni, vedere →← (RIPRISTINO) a pagina 17.

Regolazione della retroilluminazione (RETROILLUMINAZ)

Se lo schermo è eccessivamente luminoso, regolare la retroilluminazione per renderne più chiara la visibilità.

Nota

Non è possibile regolare la retroilluminazione se il modo ECO è impostato su ALTO, MEDIO o BASSO (pagina 18).

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare |:O (RETROILLUMINAZ), quindi premere il tasto OK. Il menu RETROILLUMINAZ viene visualizzato sullo schermo.
3 Premere i tasti ↓/↑ per regolare il livello della retroilluminazione, quindi premere il tasto OK.

- Regolazione del contrasto (CONTRASTO)

Regolare il contrasto dell'immagine.

Nota

Non è possibile regolare il contrasto se il modo ECO è impostato su ALTO, MEDIO o BASSO (pagina 18).

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare Ⓐ (CONTRASTO), quindi premere il tasto OK. Il menu CONTRASTO viene visualizzato sullo schermo.
3 Premere i tasti ↓/↑ per regolare il contrasto, quindi premere il tasto OK.

Regolazione del livello del nero di un'immagine (LUMINOSITÀ)

Regolare la luminosità dell'immagine (livello di nero).

Nota

Non è possibile regolare la luminosità se il modo ECO è impostato su ALTO, MEDIO o BASSO (pagina 18).

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare ⚙ (LUMINOSITÀ), quindi premere il tasto OK. Il menu LUMINOSITÀ viene visualizzato sullo schermo.
3 Premere i tasti ↓/↑ per regolare la luminosità, quindi premere il tasto OK.

A Regolazione della nitidezza e della centratura dell'immagine (SCHERMO) (soltanto segnale RGB analogico SDM-S73E/S74E)

Nota

Durante la ricezione di segnali RGB digitali dal connettore di ingresso DVI-D, non è necessario effettuare alcuna regolazione.

■ Funzione di regolazione automatica della qualità dell'immagine

Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell'immagine (fase/pixel) vengono regolati automaticamente, assicurando che sullo schermo appaia un'immagine nitida (pagina 18).

Nota

Se la funzione di regolazione automatica della qualità dell'immagine è attivata, l'unico interruttore ad essere operativo è ⏻ (alimentazione).

Se la funzione di regolazione automatica della qualità dell'immagine di questo monitor non è in grado di regolare completamente l'immagine

È possibile effettuare manualmente ulteriori regolazioni della qualità dell'immagine per il segnale di ingresso corrente (vedere AUTO di seguito).

In caso sia necessario effettuare ulteriori regolazioni della qualità dell'immagine

È possibile regolare manualmente la nitidezza (fase/pixel) e la posizione (orizzontale/verticale) dell'immagine.

Tali regolazioni vengono memorizzate e richiamate automaticamente non appena il display riceve il medesimo segnale di ingresso.

Se viene cambiato il segnale di ingresso dopo che il computer è stato collegato di nuovo, è possibile che queste impostazioni debbano essere ripetute.

■ Effettuare ulteriori regolazioni automatiche della qualità dell'immagine per il segnale di ingresso corrente (AUTO)

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare Ⓐ (SCHERMO), quindi premere il tasto OK.

Il menu SCHERMO viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare AUTO, quindi premere il tasto OK.

Effettuare le regolazioni appropriate di fase, pixel e posizione orizzontale/verticale per il segnale di ingresso corrente, quindi memorizzarle.

4 Premere i tasti ↓/↑ per selezionare ↗, quindi premere il tasto OK.

Tornare alla schermata di menu.

■ Regolare manualmente la nitidezza dell'immagine (FASE/PIXEL)

È possibile regolare la nitidezza dell'immagine come segue.

1 Impostare la risoluzione su 1280 × 1024 sul computer.

2 Caricare il CD-ROM.

3 Avviare il CD-ROM, selezionare l'area e il modello, quindi visualizzare il modello di prova.

Per Windows

Fare clic su |Utility| → |Windows|/|Win Utility.exe|.

Per Macintosh

Fare clic su [Utility] [Mac]/[Mac Utility].

4 Premere il tasto MENU.

Sullo schermo appare il menu principale.

5 Premere i tasti ↓/↑ per selezionare Ⓐ (SCHERMO), quindi premere il tasto OK.

Il menu SCHERMO viene visualizzato sullo schermo.

6 Premere i tasti ↓/↑ per selezionare FASE, quindi premere il tasto OK.

Il menu FASE viene visualizzato sullo schermo.

7 Premere i tasti ↓/↑ finché le strisce orizzontali non vengono ridotte al minimo.

Regolare in modo che le strisce orizzontali vengano ridotte al minimo.

8 Premere il tasto OK.

Sullo schermo appare il menu principale.

Se sullo schermo vengono visualizzate delle strisce verticali, regolare i pixel seguendo la procedura riportata di seguito.

9 Premere i tasti ↓/↑ per selezionare PIXEL, quindi premere il tasto OK.

Il menu PIXEL viene visualizzato sullo schermo.

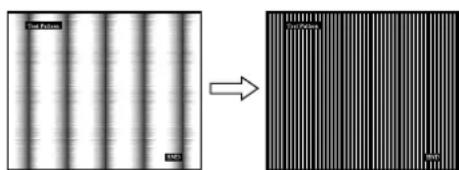

10 Premere i tasti ↓/↑ finché non scompaiono le strisce verticali.

Regolare in modo che le strisce verticali scompaiano.

11 Fare clic su END sullo schermo per disattivare il modello di prova.

12 Premere il tasto OK.

Tornare al menu SCHERMO.

13 Premere i tasti ↓/↑ per selezionare ↗, quindi premere il tasto OK.

Tornare alla schermata di menu.

■ Regolare manualmente la posizione dell'immagine (CENTRO ORIZ/CENTRO VERT)

Se l'immagine non si trova al centro dello schermo, regolarne la centratura come segue.

1 Impostare la risoluzione su 1280 × 1024 sul computer.

2 Caricare il CD-ROM.

3 Avviare il CD-ROM, selezionare l'area e il modello, quindi visualizzare il modello di prova. Per Windows

Fare clic su [Utility] → [Windows]/[Win Utility.exe].

Per Macintosh

Fare clic su [Utility] → [Mac]/[Mac Utility].

4 Premere il tasto MENU.

Il menu principale viene visualizzato sullo schermo.

5 Premere i tasti ↓/↑ per selezionare Ⓐ (SCHERMO), quindi premere il tasto OK.

Il menu SCHERMO viene visualizzato sullo schermo.

6 Premere i tasti ↓/↑ per selezionare CENTRO ORIZ o CENTRO VERT, quindi premere il tasto OK.

Il menu CENTRO ORIZ o CENTRO VERT viene visualizzato sullo schermo.

7 Premere i tasti ↓/↑ per centrare il modello di prova sullo schermo.

8 Fare clic su END sullo schermo per disattivare il modello di prova.

9 Premere il tasto OK.

Tornare al menu SCHERMO.

10 Premere i tasti ↓/↑ per selezionare ↗, quindi premere il tasto OK.

Tornare alla schermata di menu.

Regolazione della temperatura di colore (COLORE)

È possibile selezionare il livello del colore dell'immagine relativo al campo di colore del bianco a partire dalle impostazioni della temperatura di colore predefinite. Se necessario, è inoltre possibile effettuare la sintonia fine della temperatura del colore.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare ☐ (COLORE), quindi premere il tasto OK.

Il menu COLORE viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare la temperatura di colore desiderata, quindi premere il tasto OK.

Se la temperatura viene abbassata da 9300K a 6500K, i bianchi passeranno gradualmente da una tinta bluastra ad una rossastra.

■ Sintonia fine della temperatura del colore (REGOLAZ UTENTE)

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare ☐ (COLORE), quindi premere il tasto OK.

Il menu COLORE viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare REGOLAZIONI, quindi premere il tasto OK.

Il menu di regolazione della sintonia fine per la temperatura di colore viene visualizzato sullo schermo.

4 Premere i tasti ↓/↑ per selezionare R (rosso) o B (blu), quindi premere il tasto OK. Premere i tasti ↓/↑ per regolare la temperatura di colore, quindi il tasto OK.

Poiché questa impostazione modifica la temperatura di colore aumentando o diminuendo i componenti R e B rispetto a V (verde), quest'ultimo componente è fisso.

5 Premere i tasti ↓/↑ per selezionare ↗, quindi premere il tasto OK.

La nuova impostazione del colore viene memorizzata in REGOLAZ UTENTE e sarà automaticamente richiamata selezionando UTENTE.

Sullo schermo appare il menu principale.

γ Modifica dell'impostazione della gamma (GAMMA)

È possibile associare la tonalità di colore dell'immagine visualizzata sullo schermo a quella dell'immagine originale.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare γ (GAMMA), quindi premere il tasto OK.

Il menu GAMMA viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

Modifica della posizione dei menu (POSIZIONE MENU)

Se il menu visualizzato copre l'immagine sullo schermo, la posizione del menu può essere cambiata.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare 📄 (POSIZIONE MENU), quindi premere il tasto OK.

Il menu POSIZIONE MENU viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare la posizione desiderata, quindi premere il tasto OK.

È possibile scegliere una delle 9 posizioni in cui verrà visualizzato il menu.

Modifica automatica dell'ingresso (RILEV INGRESSO) (soltanto SDM-S74E)

Selezionando RIL AUTO ATT nel menu RILEV INGRESSO, il monitor rileva automaticamente il segnale di ingresso in un terminale di ingresso, quindi modifica automaticamente l'ingresso prima che il monitor entri nel modo di risparmio energetico.

1 Premere il tasto MENU.

Il menu principale viene visualizzato sullo schermo.

2 Premere i tasti ↓/↑ per selezionare → (RILEV INGRESSO), quindi premere il tasto OK.

Il menu RILEV INGRESSO viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

- RIL AUTO ATT:se il terminale di ingresso selezionato è privo di segnale di ingresso o se viene selezionato un terminale di ingresso mediante il tasto ↓/↑ sul monitor e il terminale è privo di segnale di ingresso, appare il messaggio a schermo (pagina 19) e il monitor controlla automaticamente il segnale di ingresso in un altro terminale per modificare l'ingresso. Se l'ingresso viene modificato, il terminale di ingresso selezionato viene visualizzato nella parte superiore sinistra dello schermo. In assenza di segnale di ingresso, il monitor entra automaticamente nel modo di risparmio energetico.

- RIL AUTO DIS:L'ingresso non viene modificato automaticamente. Premere il tasto ↓/↑ per modificare l'ingresso.

A Selezione della lingua per i menu a schermo (LANGUAGE)

È possibile cambiare la lingua utilizzata per i menu o i messaggi visualizzati sul presente monitor.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare (LANGUAGE), quindi premere il tasto OK.

Il menu LANGUAGE viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare la lingua, quindi premere il tasto OK.

• ENGLISH: Inglese

• FRANÇAIS: Francese

• DEUTSCH: Tedesco

- ESPAÑOL: Spagnolo

• ITALIANO

• NEDERLANDS: Olandese

• SVENSKA: Svedese

• РУССКИЙ: R u s

• : 日本師onese

- 中文: C i n e s e

→← Ripristino dei dati di regolazione ai valori predefiniti (RIPRISTINO)

Ripristinare le regolazioni sui valori predefiniti.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare →← (RIPRISTINO), quindi premere il tasto OK.

Il menu RIPRISTINO viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

- OK: ripristina l'impostazione predefinita di tutti i dati di regolazione. Si noti che l'impostazione di (LANGUAGE) viene mantenuta.

- ANNULLA: per annullare il ripristino e ritornare alla schermata del menu.

Om Bloccaggio dei menu e dei comandi (BLOCCO MENU)

Bloccare il controllo dei tasti, onde evitare di effettuare regolazioni o impostazioni accidentali.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare Oπ (BLOCCO MENU), quindi premere il tasto OK.

Il menu BLOCCO MENU viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare Sì o NO, quindi premere il tasto OK.

- Sl: rimane operativo solo l'interruttore ⏻ (alimentazione). Se si tenta di effettuare qualsiasi altra operazione, l'icona ⚠PLOCCO MENU) viene visualizzata sullo schermo.

- NO: impostare (LOCCO MENU) su NO. Impostando (PLOCCO MENU) su SI, alla pressione del tasto MENU la voce (PLOCCO MENU) verrà selezionata automaticamente.

Funzioni

Funzione di risparmio energetico

Questo monitor è conforme alle direttive sul risparmio energetico di VESA, ENERGY STAR e NUTEK. Se collegato ad un computer o ad una scheda grafica conforme allo standard DPM (Display Power Management), il monitor è in grado di ridurre automaticamente il consumo energetico come mostrato di seguito.

SDM-S73E

Modo di alimentazione	Consumo energetico	Indicatore di accensione ⏻ (alimentazione)
Funzionamento normale	45 W (massimo) verde
attivo-spento* (deep sleep)	1 W (massimo)** arancione
spento 1 W (massimo) rosso
alimentazione principale disattivata	0 W spento

SDM-S74E

Modo di alimentazione	Consumo energetico	Indicatore di accensione ⏻ (alimentazione)
Funzionamento normale	45 W (massimo) verde
attivo-spento* (deep sleep)	1 W (massimo)** arancione
spento 1 W (massimo) rosso
alimentazione principale disattivata	0 W spento

* Quando il computer entra nel modo “attivo-spento”, il segnale di ingresso viene interrotto e sullo schermo appare il messaggio NO SEGNALE IN INGRESSO. Dopo circa 5 secondi, il monitor entra nel modo di risparmio energetico. “deep sleep” è la modalità di risparmio energetico definita dalla Environmental Protection Agency.

** Il consumo energetico massimo è pari a 1,0 W nelle aree con alimentazione da 100-120 V CA.

Riduzione del consumo energetico (Modo ECO)

Premendo più volte il tasto ECO sulla parte anteriore del monitor è possibile selezionare la luminosità dello schermo.

Ciascun modo viene visualizzato sullo schermo e la luminosità dello schermo viene ridotta in base al modo. Il menu scompare automaticamente dopo circa 5 secondi.

La luminosità dello schermo e il consumo energetico risultano ridotti passando da ALTO a MEDIO e infine a BASSO.

L'impostazione predefinita della luminosità dello schermo è impostata su UTENTE.

Selezionando UTENTE, è possibile regolare il livello di retroilluminazione premendo i tasti ↓/↑, allo stesso modo in cui viene selezionato RETROILLUMINAZ utilizzando il menu.

Nota

Le voci di menu RETROILLUMINAZ, CONTRASTO e LUMINOSITÀ sono disponibili solo quando il modo ECO è impostato su UTENTE (pagina 13).

Funzione di regolazione automatica della qualità dell'immagine (soltanto segnale RGB analogico SDM-S73E/S74E)

Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell'immagine (fase/pixel) vengono regolate automaticamente, assicurando che sullo schermo appaia un'immagine nitida.

Modo predefinito in fabbrica

Quando viene trasmesso un segnale di ingresso al monitor, tale segnale viene fatto corrispondere automaticamente a uno dei modi preimpostati in fabbrica e memorizzati nel monitor, in modo da fornire un'immagine di alta qualità al centro dello schermo. Se il segnale di ingresso corrisponde al modo predefinito in fabbrica, l'immagine viene automaticamente visualizzata sullo schermo con le regolazioni predefinite.

Se i segnali trasmessi non corrispondono ai modi predefiniti in fabbrica

Quando il monitor riceve un segnale di ingresso non corrispondente ad alcuno dei modi predefiniti in fabbrica, viene attivata la funzione di regolazione automatica della qualità dell'immagine, assicurando che sullo schermo appaia sempre un'immagine nitida entro le gamme di frequenza che seguono. Frequenza orizzontale: 28–80 kHz

Frequenza verticale: 48–75 Hz

Di conseguenza, la prima volta che il monitor riceve segnali di ingresso che non corrispondono ad alcuno dei modi preimpostati in fabbrica, è possibile che l'apparecchio impieghi più tempo del normale per visualizzare l'immagine. Tali dati di regolazione vengono memorizzati automaticamente, in modo che, all'utilizzo successivo del monitor, questo funzioni come quando vengono ricevuti i segnali che corrispondono a uno dei modi preimpostati in fabbrica.

Se la fase, i pixel e la posizione dell'immagine vengono regolati manualmente

Per alcuni segnali di ingresso, la funzione di regolazione automatica della qualità dell'immagine del monitor potrebbe non essere sufficiente a impostare completamente fase, pixel e posizione. In tal caso, è possibile effettuare tali regolazioni manualmente (pagina 14), regolazioni che verranno memorizzate come modi utente e richiamate automaticamente ogni volta che il monitor riceve gli stessi segnali di ingresso.

Nota

Mentre è attivata la funzione di regolazione automatica della qualità dell'immagine, l'unico interruttore ad essere attivo è quello (alimentazione).

Guida alla soluzione dei problemi

Prima di contattare l'assistenza tecnica, consultare la seguente sezione.

Messaggi a schermo

Se si presenta qualche problema relativo al segnale di ingresso, sullo schermo appare uno dei seguenti messaggi. Per risolvere il problema, vedere "Sintomi e soluzioni dei problemi" a pagina 20.

Se sullo schermo appare il messaggio "FUORI GAMMA"

Significa che il segnale di ingresso non è supportato dalle caratteristiche tecniche del monitor. Controllare le seguenti voci. Per ulteriori informazioni sui messaggi a schermo, vedere "Sintomi e soluzioni dei problemi" a pagina 20.

Se viene visualizzato "xxx.xkHz/ xxxHz"

Significa che la frequenza orizzontale o la frequenza verticale non sono supportate dalle caratteristiche tecniche del monitor. Le cifre indicano le frequenze orizzontali e verticali del segnale di ingresso corrente.

SDM-S73E

SDM-S74E

Se viene visualizzato "RISOLUZIONE > 1280 × 1024"

Significa che la risoluzione non è supportata dalle caratteristiche tecniche del monitor (1280 × 1024 o inferiore).

SDM-S73E

SDM-S74E

Se sullo schermo appare il messaggio "NO SEGNALE IN INGRESSO"

Significa che non viene immesso alcun segnale tramite il connettore correntemente selezionato.

Nell'SDM-S74E, se RILEV INGRESSO (pagina 16) è impostato su RIL AUTO ATT, il monitor rileva un altro segnale di ingresso e cambia automaticamente l'ingresso.

SDM-S73E

SDM-S74E

Il monitor entrerà nel modo di risparmio energetico dopo circa 5 secondi a partire dal momento in cui viene visualizzato il messaggio.

Se sullo schermo appare il messaggio "CAVO SCOLLEGATO"

Significa che il cavo del segnale video è stato scollegato dal connettore correntemente selezionato.

Nell'SDM-S74E, se RILEV INGRESSO (pagina 16) è impostato su RIL AUTO ATT, il monitor rileva un altro segnale di ingresso e cambia automaticamente l'ingresso.

SDM-S73E

SDM-S74E

Sintomi e soluzioni dei problemi

Se si verifica un problema causato dal computer o da altri apparecchi collegati, fare riferimento al relativo manuale delle istruzioni.

Sintomo Controllare quanto segue
L’immagine non viene visualizzata
Se l’indicatore ⏻ (alimentazione)non è illuminato o se l’indicatore ⏻(alimentazione) non si illuminaquando viene premuto l’interruttore ⏻ (alimentazione)	• Verificare che il cavo di alimentazione sia collegato correttamente.• Verificare che l’interruttore MAIN POWER del monitor sia attivato (pagina 9).
L’indicatore ⏻ (alimentazione) siillumina in rosso	• Verificare che l’interruttore ⏻ (alimentazione) sia acceso.
Se sullo schermo viene visualizzatoCAVO SCOLLEGATO	• Verificare che il cavo del segnale video sia collegato correttamente e che tutte le spinesiano inserite saldamente nelle relative prese (pagina 7).• Verificare che i piedini del connettore di ingresso video non siano piegati o inseritiforzatamente.• Verificare che la selezione dell’ingresso sia correttamente impostata (soltanto SDM-S74E)(pagina 11).• È collegato un cavo del segnale video non in dotazione. Se viene collegato un cavo delsegnale video diverso da quello in dotazione, è possibile che sullo schermo vengavisualizzato CAVO SCOLLEGATO. Non si tratta di un problema di funzionamento.
Se sullo schermo viene visualizzatoNO SEGNALE IN INGRESSO ol’indicatore ⏻ (alimentazione) èilluminato in arancione o si alternatra il verde e l’arancione	• Verificare che il cavo del segnale video sia collegato correttamente e che tutte le spinesiano inserite saldamente nelle relative prese (pagina 7).• Verificare che i piedini del connettore di ingresso video non siano piegati o inseritiforzatamente.• Verificare che la selezione dell’ingresso sia correttamente impostata (soltanto SDM-S74E) (pagina 11).■ Problemi causati dal computer o da altri apparecchi collegati e non dalmonitor• Il computer è impostato sul modo di risparmio energetico. Premere un tasto qualsiasi dellatastiera o spostare il mouse.• Controllare che la scheda grafica sia installata correttamente.• Verificare che l’alimentazione del computer sia attivata.• Riavviare il computer.
Se sullo schermo viene visualizzatoFUORI GAMMA (pagina 19)	■ Problemi causati dal computer o da altri apparecchi collegati e non dalmonitorVerificare che la gamma di frequenza video rientri in quella specificata per il monitor. Secon questo monitor è stato sostituito un vecchio monitor, ricollegare il vecchio monitor eregolare la scheda grafica del computer entro le gamme riportate di seguito:SDM-S73EOrizzontale: 28 – 80 kHz (RGB analogico)Verticale: 48 – 75 Hz (RGB analogico)Risoluzione: 1280 × 1024 o inferioreSDM-S74EOrizzontale: 28 – 80 kHz (RGB analogico), 28 – 64 kHz (RGB digitale)Verticalc: 48 – 75 Hz (RGB analogico), 60 Hz (RGB digitale)Risoluzione: 1280 × 1024 o inferiore
Se viene utilizzato Windows	• Se con questo monitor è stato sostituito un vecchio monitor, ricollegare quello vecchio edeseguire le seguenti operazioni. Selezionare “SONY” dall’elenco dei produttori, quindi“SDM-S73E” o “SDM-S74E” dall’elenco “Modelli” nella schermata di selezione deidispositivi Windows. Se il nome del modello del monitor non è presente nell’elenco“Modelli”, provare “Plug & Play”.
Se si utilizza un sistema Macintosh	• Se si collega un computer Macintosh, utilizzare un adattatore (non in dotazione), senecessario. Collegare l’adattatore al computer prima di connettere il cavo del segnalevideo.
L'immagine è tremolante, salta,oscilla o non è chiara	Regolare i pixel e la fase (soltanto segnale RGB analogico SDM-S73E/S74E) (pagina 14).Tentare collegando il monitor ad un'altra presa di rete CA, preferibilmente su un circuitodiverso.Modificare l'orientamento del monitor.Problemi causati dal computer o da altri apparecchi collegati e non dalmonitorPer l'impostazione più adatta del monitor, consultare il manuale della scheda grafica.Assicurarsi che il modo grafico (VESA, Macintosh 19" Color, ecc.) e la frequenza delsegnale di ingresso siano supportati dal monitor. Anche se la frequenza rientra nellagamma adatta, alcune schede video potrebbero avere un impulso sincronico troppo bassoperché il monitor possa sincronizzarsi correttamente.Questo monitor non è in grado di elaborare i segnali di interlacciamento. Impostare iscgnali progressivi.Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere lamigliore immagine possibile.
L'immagine è sfocata	Regolare la luminosità e il contrasto (pagina 13).Regolare i pixel e la fase (soltanto segnale RGB analogico SDM-S73E/S74E) (pagina 14).Problemi causati dal computer o da altri apparecchi collegati e non dalmonitorImpostare la risoluzione su 1280 × 1024 sul computer.
L'immagine è sdoppiata	Eliminare eventuali prolunghe del cavo video c/o di scatole di commutazione video.Controllare che tutte le spine siano inserite saldamente nelle rispettive prese.
L'immagine non è centrata o non èdelle dimensioni corrette(soltanto segnale RGB analogicoSDM-S73E/S74E)	Regolare i pixel e la fase (pagina 14).Regolare la posizione dell'immagine (pagina 15). Si noti che alcuni modi video nonriempiono lo schermo fino ai bordi.
L'immagine è troppo piccola	Problemi causati dal computer o da altri apparecchi collegati e non dalmonitorImpostare la risoluzione su 1280 × 1024 sul computer.
L'immagine è scura	Regolare la retroilluminazione (pagina 13).Regolare la della luminosità (pagina 13).Regolare la gamma utilizzando il menu GAMMA (pagina 16).Dopo l'accensione, occorrono alcuni minuti prima che il display si illumini.Lo schermo potrebbe diventare più scuro, a seconda del modo ECO selezionato.
Sono visibili disturbi ondulati oellittici (effetto moiré)	Regolare i pixel e la fase (soltanto segnale RGB analogico SDM-S73E/S74E) (pagina 14).
Il colore non è uniforme	Regolare i pixel e la fase (soltanto segnale RGB analogico SDM-S73E/S74E) (pagina 14).
Il colore bianco non è perfetto	Regolare la temperatura di colore (pagina 15).
I tasti del monitor non sonooperativi (sullo schermo appare illimbolo 📂)	Se BLOCCO MENU è impostato su Sì, impostarlo su NO (pagina 17).
Il monitor si spegne dopo poco	Problemi causati dal computer o da altri apparecchi collegatiDisattivare l'impostazione di risparmio energetico del computer.
La risoluzione visualizzata nellaschermata del menu non ècorretta.	A seconda dell'impostazione della scheda grafica, è possibile che la risoluzionevisualizzata nella schermata del menu non corrisponda a quella impostata sul computer.
Dopo avere disattivatol'alimentazione principale,l'indicatore ⏻ (alimentazione) siillumina per qualche istante	Se l'alimentazione principale è attivata, ma l'interruttore ⏻ (alimentazione) non vienepremuto o se il monitor si trova nel modo di risparmio energetico, disattivandol'interruttore MAIN POWER, è possibile che l'indicatore ⏻ (alimentazione) non sispenga immediatamente. Non si tratta di un problema di funzionamento.

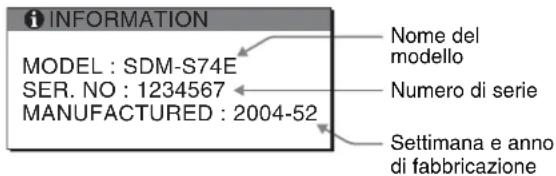

Visualizzazione delle informazioni relative al monitor

Durante la ricezione del segnale video da parte del monitor, tenere premuto il pulsante MENU per più di 5 secondi finché non viene visualizzata la finestra informativa.

Premere di nuovo il tasto MENU per far scomparire la finestra.

Esempio

Se il problema persiste, consultare un rivenditore Sony autorizzato e fornire le seguenti informazioni:

• Nome del modello: SDM-S73E o SDM-S74E
• Numero di serie
• Descrizione dettagliata del problema
• Data di acquisto
• Nome e caratteristiche tecniche del computer e della scheda grafica in uso
• Tipo di segnali di ingresso (RGB analogico/RGB digitale)

Caratteristiche tecniche

SDM-S73E

Pannello LCD Tipo di pannello: a-Si TFT Active

Matrix

Dimensioni dell'immagine:

17,0 pollici

Formato del segnale di ingresso

Frequenza di utilizzo RGB*

Orizzontale: tra 28 e 80 kHz

(RGB analogico)

Verticale: tra 48 e 75 Hz

(RGB analogico)

Risoluzione Orizzontale: massimo 1280 punti

Verticale: massimo 1024 linee

Livelli dei segnali di ingresso

Segnale video RGB

0,7 Vp-p, 75 Ω, positivo

Segnale SYNC

Livello TTL, 2,2 kΩ,

positivo o negativo

(Sincronismo orizzontale e

verticale separato, oppure

composito)

0,3 Vp-p, 75 Ω, negativo

Requisiti di alimentazione 100 - 240 V, 50 - 60 Hz,

massimo 1,0 A

Consumo energetico massimo 45 W

Temperatura di utilizzo da 5 a 35 °C

Dimensioni (larghezza/altezza/profondità)

Display (verticalmente):

Circa 367 × 403 - 463 × 234 mm

(con supporto)

Circa 367 × 315 × 60 mm

(senza supporto)

Peso Circa 5,8 kg (con supporto)

Circa 4,1 kg

(senza supporto)

Plug & Play DDC2B

Accessori Vedere pagina 6.

SDM-S74E

Pannello LCD Tipo di pannello: a-Si TFT Active

Matrix

Dimensioni dell'immagine:

17,0 pollici

Formato del segnale di ingresso

Frequenza di utilizzo RGB*

Orizzontale: tra 28 e 80 kHz

(RGB analogico)

tra 28 e 64 kHz

(RGB digitale)

Verticale: tra 48 e 75 Hz

(RGB analogico)

tra 60 Hz

(RGB digitale)

Risoluzione Orizzontale: massimo 1280 punti

Verticale: massimo 1024 linee

Livelli dei segnali di ingresso

Segnale video RGB

0,7 Vp-p, 75 Ω, positivo

Segnale SYNC

Livello TTL, 2,2 kΩ,

positivo o negativo

(Sincronismo orizzontale e

verticale separato, oppure

composito)

0,3 Vp-p, 75 Ω, negativo

Segnale RGB (DVI) digitale:

TMDS (collegamento singolo)

Requisiti di alimentazione 100 - 240 V, 50 - 60 Hz,

massimo 1,0 A

Consumo energetico massimo 45 W

Temperatura di utilizzo da 5 a 35 °C

Dimensioni (larghezza/altezza/profondità)

Display (verticalmente):

Circa 367 × 403 - 463 × 234 mm

(con supporto)

Circa 367 × 315 × 60 mm

(senza supporto)

Peso Circa 5,9 kg (con supporto)

Circa 4,2 kg

(senza supporto)

Plug & Play DDC2B

Accessori Vedere pagina 6.

* Condizione di sincronizzazione orizzontale e verticale consigliata

- L'ampiezza della sincronizzazione orizzontale dovrebbe essere superiore al 4,8% della sincronizzazione orizzontale totale oppure 0,8 μs, a seconda di qual è più ampia.

- L'ampiezza di oscuramento orizzontale dovrebbe essere superiore a 2,5 µsec.

- L'ampiezza di oscuramento verticale dovrebbe essere superiore a 450 µsec.

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.
