SDM-S73E - Ekran SONY - Bezpłatna instrukcja obsługi

Marka	Sony
Model	SDM-S73E
Typ produktu	Wyświetlacz LCD
Rozmiar ekranu	17 cali (43,2 cm)
Maksymalna rozdzielczość	1280 x 1024 pikseli
Typ panelu	a-Si TFT z aktywną matrycą
Sygnał wejściowy	Analogowy RGB (HD15)
Częstotliwość pozioma	28 - 80 kHz
Częstotliwość pionowa	48 - 75 Hz
Pobór mocy (normalny)	45 W maks.
Pobór mocy (czuwanie)	1 W maks.
Zasilanie	100 - 240 V, 50/60 Hz
Wymiary z podstawą (S x W x G)	367 x 403-463 x 234 mm
Wymiary bez podstawy (S x W x G)	367 x 315 x 60 mm
Waga z podstawą	5,8 kg
Waga bez podstawy	4,1 kg
Kąt nachylenia	Ok. 5° do przodu, 30° do tyłu
Regulacja wysokości	Ok. 60 mm
Funkcje oszczędzania energii	Tryb ECO (Wysoki, Średni, Niski, Użytkownik)
Ustawienia obrazu	Podświetlenie, Kontrast, Jasność, Faza/Zegar, Wyśrodkowanie, Kolor, Gamma
Języki menu	Angielski, Francuski, Niemiecki, Hiszpański, Włoski, Holenderski, Szwedzki, itd.
Konserwacja	Czyścić miękką szmatką; nie używać rozpuszczalników
Bezpieczeństwo	Odłączyć przed czyszczeniem; unikać ekstremalnych temperatur, wstrząsów, kurzu
Naprawialność	Części zamienne dostępne; skontaktować się z autoryzowanym sprzedawcą Sony

Często zadawane pytania - SDM-S73E SONY

Co zrobić, jeśli ekran pozostaje czarny?

Sprawdź, czy przewód zasilający jest podłączony, a przełącznik MAIN POWER jest ustawiony na I. Jeśli wskaźnik zasilania jest czerwony, naciśnij przycisk ⏻. Sprawdź również kabel wideo.

Dlaczego wyświetla się komunikat 'BRAK SYGNAŁU VIDEO'?

Oznacza to, że nie wykryto żadnego sygnału wideo. Sprawdź połączenia kabla wideo i czy komputer nie jest w trybie uśpienia. Naciśnij dowolny klawisz na klawiaturze lub porusz myszą.

Jak wyregulować ostrość obrazu?

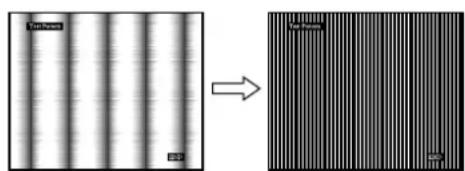

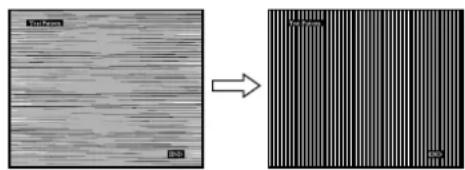

Użyj menu EKRA: najpierw wyreguluj FAZĘ aby wyeliminować poziome pasy, następnie ZEGAR dla pionowych pasów. Możesz również uruchomić automatyczną regulację przez AUTOMATYCZNY.

Co oznacza komunikat 'POZA ZAKRESEM CZĘSTOTLIWOŚCI'?

Sygnał wejściowy przekracza obsługiwane częstotliwości (pozioma < 80 kHz, pionowa < 75 Hz). Ustaw rozdzielczość komputera na 1280 x 1024 lub mniejszą i sprawdź częstotliwości.

Jak oszczędzać energię za pomocą tego monitora?

Naciśnij przycisk ECO, aby wybrać tryb WYSOKI, ŚREDNI, NISKI lub UŻYTKOWNIK. Im niższy poziom, tym mniejsza jasność i pobór mocy.

Obraz miga lub skacze, co robić?

Wyreguluj pitch i fazę w menu EKRA. Sprawdź również, czy kabel wideo jest dobrze podłączony i odsuń monitor od źródeł pól magnetycznych.

Jak zresetować ustawienia do wartości domyślnych?

Przejdź do menu RESET za pomocą przycisku MENU, wybierz OK, aby zresetować wszystkie ustawienia oprócz języka.

Czy normalne jest, że ekran LCD ma czarne lub jasne punkty?

Tak, to normalne. Wysokiej precyzji technologia LCD może wykazywać kilka stałych punktów (99,99% aktywnych pikseli). Nie jest to wada.

Jak bezpiecznie wyczyścić ekran?

Odłącz przewód zasilający. Użyj miękkiej, suchej szmatki. W razie potrzeby lekko zwilż szmatkę środkiem do czyszczenia szkła bez antystatyku. Nigdy nie używaj alkoholu, benzyny ani produktów ściernych.

Czy mogę użyć kabla DVI w tym monitorze?

Model SDM-S73E nie ma wejścia DVI. Akceptuje tylko sygnały analogowe przez złącze HD15. Dla modelu SDM-S74E dostępne jest wejście DVI-D.

INSTRUKCJA OBSŁUGI SDM-S73E SONY

Środki ostrożności 4

Identyfikacja części i elementów .... 5

Konfiguracja....6

Konfiguracja 1: Wyciągnij kołek zabezpieczający stojaka ..... 6

Konfiguracja 2: Podłączanie kabli sygnału wideo....6

Konfiguracja 3: Podłączanie przewodu zasilania ..... 8

Konfiguracja 4: Zabezpieczenie przewodów i zamknięcie tylnej pokrywy....8

Konfiguracja 5: Włączanie monitora i komputera ..... 9

Konfiguracja 6: Regulacja wysokości i nachylenia monitora .... 10

Wybór sygnału wejścia (Przycisk INPUT) (tylko SDM-S74E) ..... 10

Regulacja ustawień monitora....11

Nawigacja....11

Regulacja podświetlenia obrazu (BACKLIGHT) ..... 12

Regulacja kontrastu (CONTRAST) 12

Regulacja poziomu czerni obrazu (BRIGHTNESS). 12

A Regulacja jasności i położenia obrazu (SCREEN) (SDM-S73E/S74E tylko analogowy sygnał RGB) ..... 13

Regulacja temperatury barwowej (COLOR) 14

Zmiana ustawienia gamma (GAMMA) 15

Zmiana położenia menu (MENU POSITION)....15

Automatyczne wybieranie sygnału wejścia (INPUT SENSING) (tylko SDM-S74E) 15

A Wybór języka menu ekranowego (LANGUAGE) ..... 15

→← Przywrócenie domyślnych wartości ustawień (RESET) ..... 15

Oπ Blokowanie menu i elementów sterujących (MENU LOCK). 16

Dane techniczne ....16

Funkcja oszczędzania energii. 16

Ograniczenie poboru mocy (tryb ECO). 17

Funkcja automatycznej regulacji jakości obrazu (SDM-S73E/S74E

tylko analogowy sygnał RGB)....17

Rozwiązywanie problemów .....18

Komunikaty ekranowe 18

Objawy i działania zaradcze 19

Specyfikacje....22

TCO'99 Eco-document (for the black model).

TCO'03 Eco-document (for the gray/silver model). . . . . . . . . . . . . ii

Środki ostrożności

Ostrzeżenie dotyczące podłączenia do źródła zasilania

- Do podłączenia monitora używać dołączonego kabla. W przypadku korzystania z innego kabla zasilania należy sprawdzić czy może być użyty do podłączania do sieci energetycznej.

Rodzaje wtyczek:

od 200 do 240 V AC

Urządzenie należy instalować w pobliżu łatwo dostępnego gniazda sieciowego.

Umiejscowienie

Monitora nie należy umieszczać ani pozostawiać:

• w pobliżu źródeł ciepła, np. grzejników czy kanałów wentylacyjnych, jak również w miejscach wystawionych na bezpośrednie działanie promieni słonecznych. Narażenie urządzenia na działanie skrajnych temperatur, np. w samochodzie zaparkowanym w nasłonecznionym miejscu lub w pobliżu instalacji grzewczej, może powodować odkształcenia obudowy lub wadliwe działanie monitora;
• w miejscach narażonych na wibracje lub wstrząsy mechaniczne;
• w pobliżu urządzeń wytwarzających silne pole magnetyczne, np. odbiorników telewizyjnych czy innych urządzeń wykorzystywanych w gospodarstwie domowym;
• w miejscach, gdzie występuje duża ilość kurzu, zanieczyszczeń lub piasku, np. w pobliżu otwartego okna lub wyjścia z pomieszczenia na zewnątrz. W przypadku krótkotrwałego użytkowania monitora na zewnątrz należy podjąć stosowne środki ostrożności dla przeciwdziałania gromadzeniu się kurzu i zanieczyszczeń. W przeciwnym wypadku może dojść do nieodwracalnego uszkodzenia monitora.

Użytkowanie monitora z ekranem LCD

• Nie narażać ekranu LCD na bezpośrednie działanie promieni słonecznych, ponieważ może on ulec uszkodzeniu. Zwrócić uwagę na właściwe umieszczenie monitora przy oknie.
• Nie wywierać nacisku ani nie rysować ekranu LCD. Na ekranie LCD nie należy umieszcać ciężkich przedmiotów. Może to spowodować utratę jednolitości ekranu lub wadliwe działanie panelu LCD.
• W przypadku użytkowania monitora w niskiej temperaturze, na ekranie może pojawić się obraz szczątkowy. Nie świadczy to jednak o nieprawidłowym działaniu monitora. Po podniesieniu się temperatury ekran powraca do normalnego działania.
• Jeżeli przez dłuższy czas wyświetlany jest zatrzymany obraz, na ekranie może pojawić się obraz szczątkowy. Obraz szczątkowy z czasem zniknie.
• Panel LCD nagrzewa się w trakcie pracy. Nie świadczy to jednak o nieprawidłowym działaniu monitora.

Uwagi dotyczące monitorów LCD (ciekłokrystalicznych)

Przy produkcji monitorów LCD wykorzystywana jest najnowsza technologia. Mimo to, na ekranie mogą pojawiać się ciemne lub jasne punkty światła (czerwone, niebieskie lub zielone), nieregularne kolorowe pasy lub jasność. Nie świadczy to jednak o nieprawidłowym działaniu monitora.

(Punkty aktywne: powyżej 99,99%)

Konserwacja

• Przed przystąpieniem do czyszczenia monitora należy upewnić się, że przewód zasilania jest wyjęty z gniazda sieciowego.
• Ekran LCD czyścić miękką szmatką. W przypadku stosowania płynu do mycia szkła, nie używać środka antystatycznego lub podobnego, gdyż może to spowodować zarysowanie powierzchni ochronnej ekranu.
• Obudowę, panel oraz przyciski regulacji należy czyścić miękką szmatką, zwilżoną łagodnym detergentem. Nie używać materiałów ściernych, środków szorujących ani rozpuszczalników, takich jak alkohol lub benzyna.
• Powierzchni ekranu nie należy pocierać, dotykać ani stukać w nią ostrymi przedmiotami, takimi jak długopisy czy śrubokręty. Może to spowodować zarysowanie matrycy.
• W przypadku długotrwałego kontaktu z gumą lub materiałami winylowymi oraz wystawienia monitora na działanie rozpuszczalników lotnych, np. środków owadobójczych, może dojść do pogorszenia jakości lub zniszczenia powłoki ochronnej ekranu LCD.

Transport

• Odłącz wszystkie kable od monitora i chwyć mocno monitor LCD uważając, by nie zarysować ekranu podczas transportu. Upuszczenie monitora grozi zranieniem ciała lub uszkodzeniem urządzenia.
• Przy transporcie monitora do serwisu lub do dalszej wysyłki, korzystać z oryginalnego opakowania oraz kołka zabezpieczającego stojaka.

Składowanie zużytego monitora

• Nie należy składować monitora razem z ogólnymi odpadkami pochodzącymi z gospodarstwa domowego.

• Kineskop fluorescencyjny monitora zawiera rtęć. Składowanie monitora musi odbywać się zgodnie z zaleceniami miejscowych władz sanitarnych.

• Urządzenie powinno być zasilane z wykorzystaniem układów zabezpieczających przewidzianych w instalacji budynku, przy czym wartość znamionowa bezpiecznika w przewodzie fazowym nie może przekraczać 10 A.

• Ponieważ urządzenie nie posiada wyłącznika sieciowego, rozłączającego oba przewody sieciowe, dla skutecznego odłączenia monitora od sieci należy koniecznie wyjąć wtyczkę kabla zasilającego z gniazdka ściennego.
• Urządzenia współpracujące z monitorem, a wymagające zasilania sieciowego muszą być zasilane z tej samej instalacji elektrycznej.
• Gniazdo zasilające powinno być zainstalowane zgodnie z poniższym rysunkiem.

Widok gniazda sieciowego (od strony wtyczki)

Identyfikacja części i elementów

Dodatkowe informacje można uzyskać na stronach podanych w nawiasach.

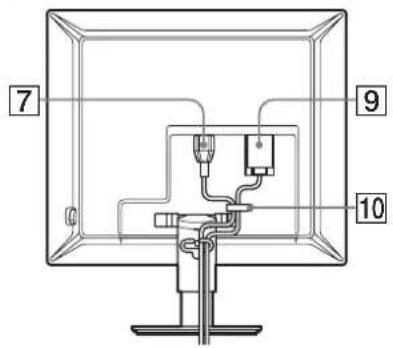

Rysunki monitora na tej stronie dotyczą modelu SDM-S74E.

Przód monitora LCD

Widok z boku monitora LCD

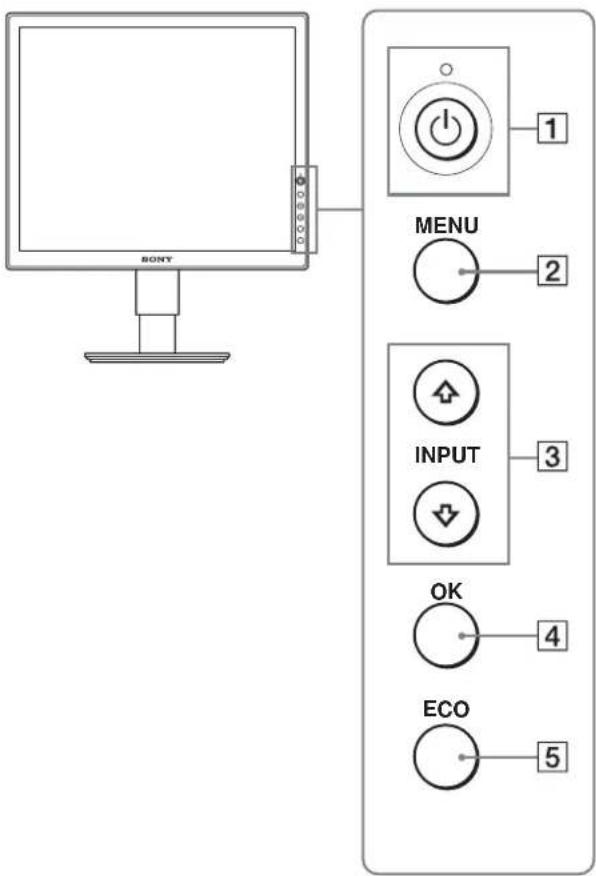

1 ⏻ Przycisk zasilania ⏻ i wskaźnik zasilania (strony 9, 16)
Przycisk ten uruchomi monitor, gdy wskaźnik zasilania ⏻ świeci się na czerwono. Nacisnąć ponownie ten przycisk, aby wyłączyć monitor.
Jeśli wskaźnik zasilania ⏻ monitora nie zaświeci się, nacisnąć przycisk MAIN POWER (6).

2Przycisk MENU (strony 11, 12)

Przycisk ten umożliwia włączanie i wyłączanie ekranu menu.

3 Przyciski ↓/↑ (strona 12)

Przyciski te umożliwiają wybranie pozycji z menu oraz dokonywanie regulacji.

W modelu SDM-S74E, te przyciski również umożliwiają przełączanie sygnału wejścia wideo pomiędzy INPUT1 a INPUT2, w przypadku gdy do monitora podłączone są dwa komputery. (Funkcja ta dostępna jest jedynie z wyłączonym menu.)

4Przycisk OK (strona 12)

Przycisk ten wybiera pozycję z menu i wprowadza zmiany dokonane przy pomocy przycisków ↓/↑ (3).

5Przycisk ECO (strona 17)

Przycisk ten służy do zmniejszania poboru mocy.

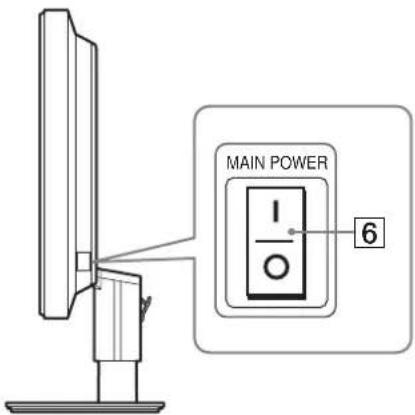

6Przycisk MAIN POWER (strona 9)

Przycisk ten umożliwia włączanie i wyłączanie zasilania monitora.

SDM-S73E

SDM-S74E

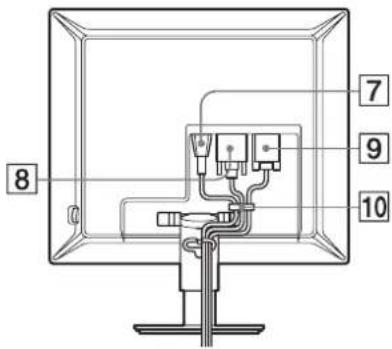

7Złącze AC IN (strona 8)

Przy pomocy tego złącza podłączany jest przewód zasilania (w zestawie).

8 Złącze wejściowe DVI-D (cyfrowy RGB) (tylko SDM-S74E) (strona7)

Przez to złącze doprowadzane są cyfrowe sygnały wideo RGB zgodnie ze standardem DVI wersja 1.0.

⑨Złącze wejściowe HD15 (analogowy RGB) (strona7)

Przez to złącze doprowadzane są analogowe sygnały wideo RGB (0,7 Vp-p, dodatnie) i sygnały synchronizacji.

10 Uchwyt do przewodów (strona 8)

Ten element zabezpiecza kable i przewody podłączone do monitora.

Konfiguracja

Przed rozpoczęciem użytkowania monitora należy upewnić się, że w kartonie znajdują się następujące elementy:

• Monitor LCD
  • Kabel zasilania
  • Kabel sygnału wideo HD15-HD15 (analogowy RGB)
• Kabel sygnału wideo DVI-D (cyfrowy RGB) (tylko SDM-S74E)
• Dysk CD (oprogramowanie narzędziowe dla systemów Windows i Macintosh, instrukcja obsługi itd.)
• Karta gwarancyjna
  • Szybkie wprowadzenie

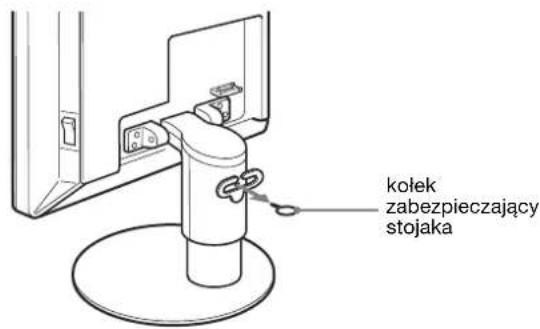

Konfiguracja 1: Wyciągnij kołek zabezpieczający stojaka

Konfiguracja 2: Podłączanie kabli sygnału wideo

• Przed podłączeniem wyłącz obydwa urządzenia.
• W przypadku podłączania komputera do złącza wejściowego HD15 monitora (analogowy RGB) skonsultuj się z rozdziałem „Podłączanie komputera wyposażonego w złącze wyjściowe HD15 (analogowy RGB).” (strona7)

Uwaga

- Nie dotykaj wtyków złącza kabla sygnału widco, gdyż mogą ulec wygięciu.

- Sprawdź dopasowanie złącza HD15, aby zapobiec wygięciu końcówek złącza kabla sygnału wideo.

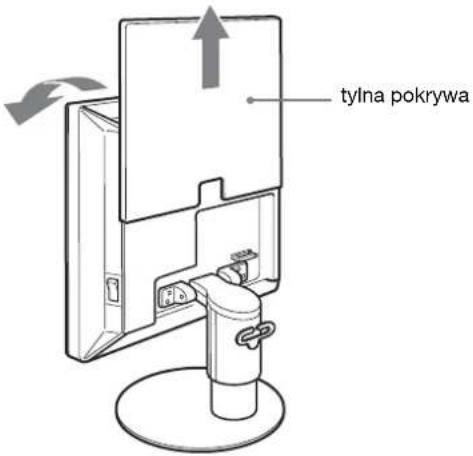

1 Przesuń do góry tylną pokrywę.

2 Nachyl monitor do przodu.

Podłączanie komputera wyposażonego w złącze wyjściowe DVI (cyfrowy RGB) (tylko SDM-S74E)

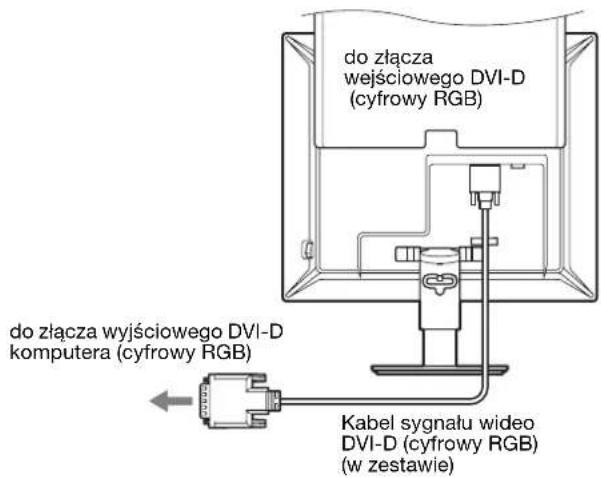

Korzystając z dołączonego kabla sygnału wideo DVI-D (cyfrowy RGB), podłącz komputer do złącza wejściowego DVI-D monitora (cyfrowy RGB).

Podłączanie komputera wyposażonego w złącze wyjściowe HD15 (analogowy RGB)

Korzystając z dołączonego kabla sygnału wideo HD15-HD15 (analogowy RGB), podłącz komputer do złącza wejściowego HD 15 monitora (analogowy RGB).

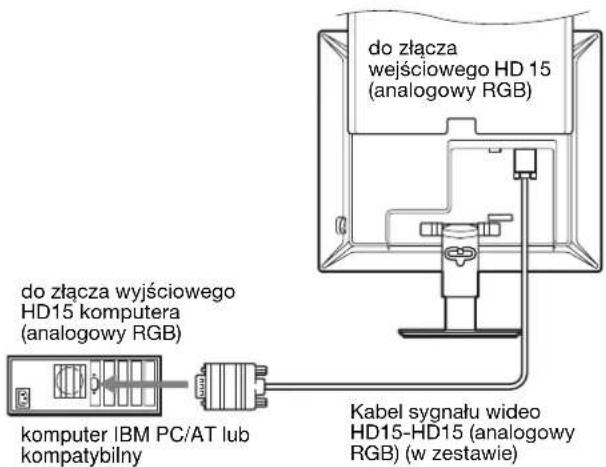

Podłącz komputer w sposób pokazany na poniższych ilustracjach.

■ Podłączanie do komputera IBM PC/AT lub kompatybilnego

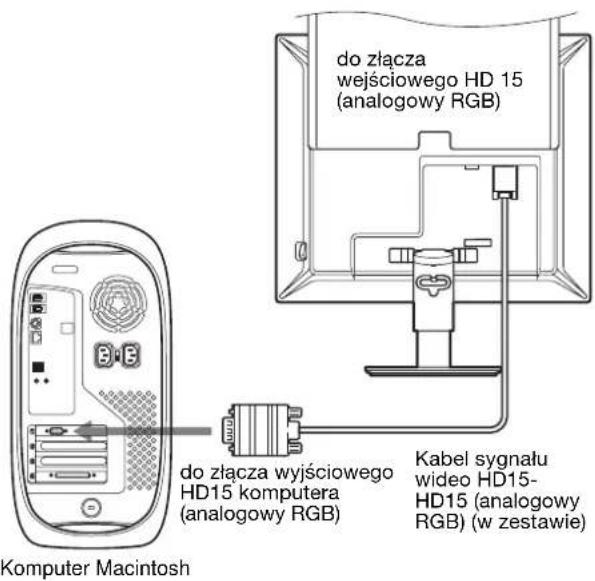

■ Podłączanie do komputera Macintosh

Przy podłączaniu komputera Macintosh, użyj, jeśli jest to konieczne, przejściówki (nie będącej elementem wyposażenia). Podłącz przejściówkę do komputera przed podłączeniem kabla sygnału wideo.

Konfiguracja 3: Podłączanie przewodu zasilania

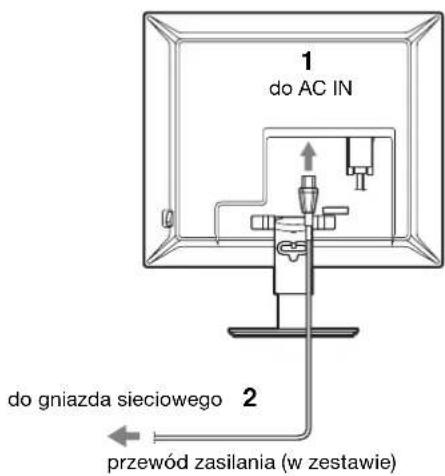

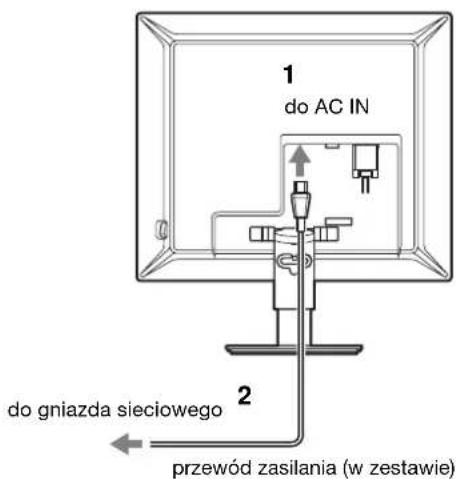

1 Dokładnie podłącz dołączony do zestawu przewód zasilania do złącza AC IN monitora.
2 Drugi koniec przewodu podłącz dokładnie do gniazda sieciowego.

SDM-S73E

SDM-S74E

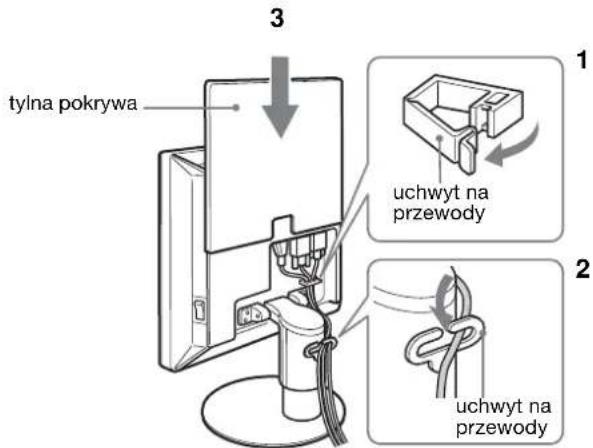

Konfiguracja 4: Zabezpieczenie przewodów i zamknięcie tylnej pokrywy

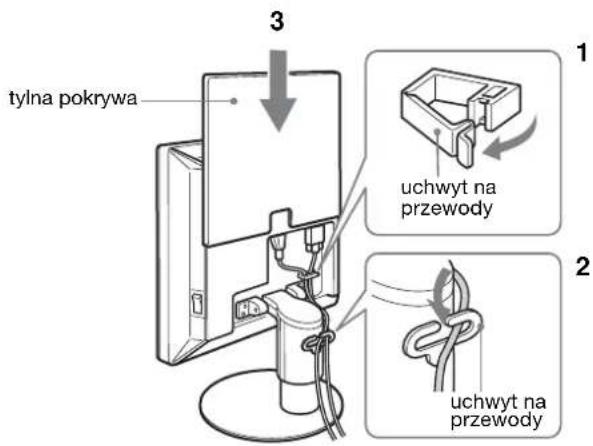

1 Zabezpiecz przewód zasilania i kable sygnału wideo przy pomocy uchwytu na przewody znajdującego się na obudowie.
2 Zabezpiecz przewód i kable przy pomocy uchwytu na przewody znajdującego się na stojaku.
3 Przesuń do dołu tylną pokrywę.

SDM-S73E

SDM-S74E

Konfiguracja 5: Włączanie monitora i komputera

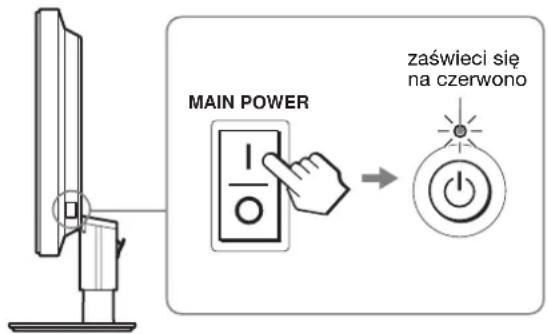

1 Naciśnij przycisk MAIN POWER znajdujący się po prawej stronie monitora w kierunku I, jeżeli przycisk ten nie został jeszcze naciśnięty. Upewnij się, czy wskaźnik zasilania ⏻ świeci się na czerwono.

Uwaga

Monitor fabrycznie przygotowany do wysyłki ma przycisk MAIN POWER ustawiony w pozycji „on” (I).

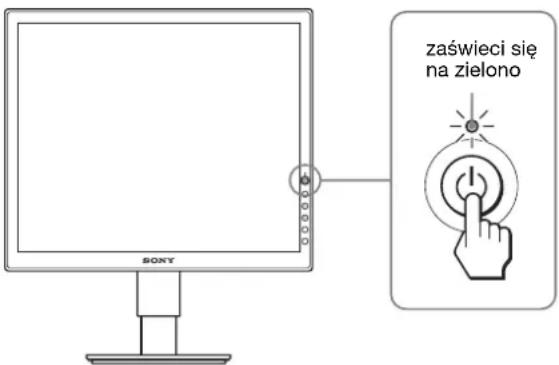

2 Naciśnij przycisk zasilania ⏻ znajdujący się po prawej przedniej stronie monitora.

Wskaźnik zasilania ⏻ zaświeci się na zielono.

3 Włącz komputer.

4 Posługując się przyciskami ↓/↑ wybierz żądany sygnał wejścia (tylko SDM-S74E).

Na ekranie zostanie wyświetlony obraz z wybranego wejścia.

Dodatkowe informacje na ten temat znajdują się w zob. „Wybór sygnału wejścia (Przycisk INPUT) (tylko SDMS74E)” na stronie 10.

Instalacja monitora jest zakończona. W razie potrzeby, wyreguluj obraz przy pomocy odpowiednich przycisków (strona 11).

Jeżeli na ekranie nie pojawia się żaden obraz

• Sprawdź, czy przewód zasilania i kable sygnału wideo zostały prawidłowo podłączone do komputera.
• Jeśli na ekranie pojawia się komunikat „NO INPUT SIGNAL”:
• Komputer znajduje się w trybie oszczędzania energii. Naciśnij dowolny klawisz na klawiaturze lub poruszaj myszką.
  – Sprawdź, czy ustawienie sygnału wejścia jest właściwe, naciskając przyciski ↓/↑ (tylko SDM-S74E) (strona 10).
• Jeśli na ekranie pojawia się komunikat „CABLE DISCONNECTED”:
  – Sprawdź, czy kable sygnału wideo zostały prawidłowo podłączone.
  – Sprawdź, czy ustawienie sygnału wejścia jest właściwe, naciskając przyciski ↓/↑ (tylko SDM-S74E) (strona 10).
• Jeśli na ekranie pojawia się komunikat „OUT OF RANGE”:

Ponownie podłącz poprzedni monitor. Następnie skonfiguruj kartę graficzną komputera zgodnie z poniższymi ustawieniami.

SDM-S73E

	Analogowy RGB
Częstotliwość pozioma	28 – 80 kHz
Częstotliwość pionowa	48 – 75 Hz
Rozdzielczość	1280 × 1024 lub mniejsza

SDM-S74E

	Analogowy RGB Cyfrowy RGB
Częstotliwość pozioma	28 – 80 kHz 28 – 64 kHz
Częstotliwość pionowa	48 – 75 Hz 60 Hz
Rozdzielczość	1280 × 1024 lub mniejsza

Dodatkowe informacje na temat komunikatów wyświetlanych na ekranie można znaleźć w zob. „Objawy i działania zaradcze” na stronie 19.

Monitor nie wymaga specjalnych sterowników

Monitor jest zgodny ze standardem „DDC” Plug & Play i wszystkie jego parametry są wykrywane automatycznie. Nie zachodzi konieczność instalowania w komputerze dodatkowych sterowników.

Przy pierwszym włączeniu komputera po podłączeniu monitora, na ekranie może pojawić się Kreator instalacji. W takim przypadku, postępuj zgodnie z instrukcjami pojawiającymi się na ekranie.

Automatycznie wybrany zostanie monitor Plug & Play, umożliwiając korzystanie z tego monitora.

Częstotliwość pionowa zostaje ustawiona na 60 Hz.

Ponieważ migotanie nie jest szkodliwe dla monitora, można go używać przy takim ustawieniu. Ustawianie częstotliwości pionowej na określoną, wysoką wartość nie jest konieczne.

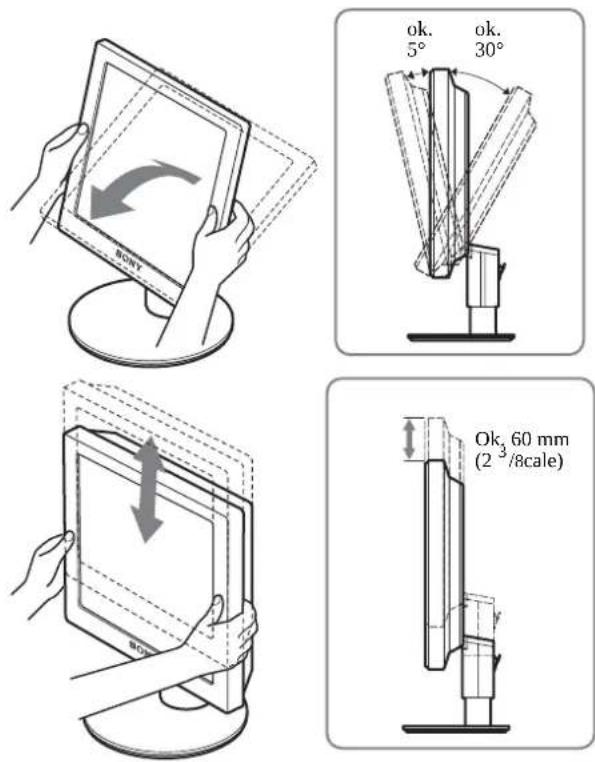

Konfiguracja 6: Regulacja wysokości i nachylenia monitora

Nachylenie ekranu można regulować w zakresie kątów pokazanych poniżej.

Uchwyć krawędź panelu LCD, a następnie wyreguluj kąty nachylenia ekranu.

Wygoda użytkowania monitora

Dostosuj kąt nachylenia monitora do wysokości biurka i krzesła, tak aby światło nie odbijało się od ekranu.

Uwaga

Dostosowywanie kąta nachylenia monitora i jego wysokości przeprowadź powoli i starannie, uważając, aby nie uderzyć monitorem o biurko.

Wybór sygnału wejścia (Przycisk INPUT) (tylko SDM-S74E)

Naciskaj przyciski ↓/↑.

Za każdym naciśnięciem tych przycisków, sygnał wejścia ulegnie zmianie.

Komunikat ekranowy(Pojawia się w lewymgórnym rogu po upływie 5sekund.)	Konfiguracja sygnału wejścia
INPUT1 : DVI-D Złącze wejściowe DVI-D(cyfrowy RGB) dla INPUT1
INPUT2 : HD15 Złącze wejściowe HD15(analogowy RGB) dlaINPUT2

Regulacja ustawień monitora

Przed dokonaniem regulacji

Podłącz monitor i komputer, a następnie włącz oba urządzenia.

W celu osiągnięcia najlepszych rezultatów, odczekaj co najmniej 30 minut od podłączenia i uruchomienia komputera zanim rozpoczniesz zmianę jakichkolwiek ustawień.

Przy pomocy menu ekranowego można przeprowadzić wiele regulacji obrazu.

Nawigacja

W celu wyświetlia głównego menu ekranowego, naciśnij przycisk MENU. Dodatkowe informacje na temat korzystania z przycisku MENU znajdują się Zob. strona 12.

Za pomocą przycisków ↓/↑ i przycisku OK wybieraj ikony z powyższej ilustracji w menu głównym. Pojawi się następujące menu 1\~11. (Naciskaj przycisk ↓ w celu przewijania menu, aż pojawią się ikony w menu 11.) W celu uzyskania dodatkowych informacji na temat użytkowania przycisków ↓/↑ i przycisku OK, patrz strona 12.

1 BACKLIGHT (strona 12)

Menu BACKLIGHT (Podświetlenie) umożliwia regulację jasności podświetlenia.

2CONTRAST ● (strona 12)

Menu CONTRAST (Kontrast) umożliwia regulację kontrastu obrazu.

3 BRIGHTNESS (strona 12)

Menu BRIGHTNESS (Jasność) umożliwia regulację jasności obrazu (poziomu czerni).

④ SCREEN (strona Menu SCREEN (Ekran) umożliwia regulację ostrości (fazy i wielkości plamki) oraz położenia obrazu (w poziomie i w pionie).

5 COLOR (strona 14) Menu COLOR (Barwa) umożliwia regulację temperatury barwowej obrazu. Ta regulacja powoduje zmianę odcienia barw na ekranie.

14)

6 GAMMA γ (strona Menu GAMMA (Gamma) umożliwia zmianę ustawień odcieni barw.

15)

7 MENU POSITION (strona 15) Wybierz menu MENU POSITION „Położenie menu”, aby zmienić położenie menu ekranowego.

8 INPUT SENSING (tylko SDM-S74E) (Wykrycie sygnału wejścia) ➞ (strona Wybierz menu INPUT SENSING, aby umożliwiać automatyczną zmianę sygnału wejścia.

9LANGUAGE (strona 15)

Wybierz menu LANGUAGE, aby zmienić język menu i komunikatów.

10 RESET (Resetowanie) →← (strona 15)

Przywraca domyślne wartości ustawień.

11 MENU LOCK (Blokada menu) O— (strona Blokuje przyciski w celu uniknięcia niepożądanyo zmian.

■ Korzystanie z przycisków MENU, ↓/↑ oraz przycisku OK

1 Wyświetl menu główne.

Naciśnij przycisk MENU w celu wyświetlenia na ekranie menu głównego.

2 Wybierz menu, którego ustawienia chcesz zmienić.

Posługując się przyciskami ↓/↑ wybierz żądane menu. Naciśnij przycisk OK w celu wybrania żądanej opcji menu.

3 Dokonaj regulacji ustawień wybranej pozycji.

Posługując się przyciskami ↓/↑ wyreguluj ustawienia, a następnie naciśnij przycisk OK.

Po naciśnięciu przycisku OK zmienione ustawienia zostaną zachowane, a na ekranie zostanie wyświetlone poprzednie menu.

4 Zamykanie menu.

Naciśnij raz przycisk MENU, aby powrócić do normalnego obrazu. Menu zamknie się automatycznie, jeżeli przez ok. 30 sekund nie zostanie naciśnięty żaden przycisk.

■ Przywracanie ustawień domyślnych.

Korzystanie z menu RESET umożliwia przywrócenie domyślnych wartości ustawień. Dodatkowe informacje na temat resetowania ustawień znajdują się w ⋯ (RESET) strona 15.

Regulacja podświetlenia obrazu (BACKLIGHT)

Jeśli ekran jest zbyt jasny, dostosuj podświetlenie obrazu, co spowoduje zwiększenie wyrazistości obrazu.

Uwaga

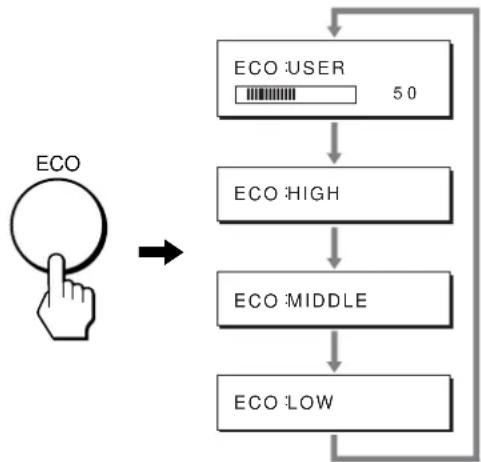

Regulacja podświetlenia nie jest możliwa w trybie ECO ustawionym na HIGH (Wysoki), MIDDLE (Średni) lub LOW (Niski) (strona 17).

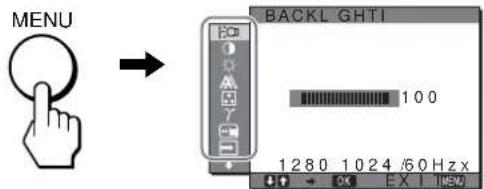

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz |: (BACKLIGHT) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu BACKLIGHT.

3 Posługując się przyciskami ↓/↑ ustaw poziom podświetlenia i naciśnij przycisk OK.

- Regulacja kontrastu (CONTRAST)

Wyreguluj kontrast obrazu.

Uwaga

Regulacja kontrastu nie jest możliwa w trybie ECO ustawionym na HIGH (Wysoki), MIDDLE (Średni) lub LOW (Niski) (strona 17).

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Postugując się przyciskami ↓/↑ wybierz Ⓞ (CONTRAST) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu CONTRAST.

3 Posługując się przyciskami ↓/↑ ustaw kontrast i naciśnij przycisk OK.

Regulacja poziomu czerni obrazu (BRIGHTNESS)

Wyreguluj jasność obrazu (poziom czerni).

Uwaga

Regulacja jasności nie jest możliwa w trybie ECO ustawionym na HIGH (Wysoki), MIDDLE (Średni) lub LOW (Niski) (strona 17).

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Postługując się przyciskami ↓/↑ wybierz (BRIGHTNESS) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu BRIGHTNESS.

3 Posługując się przyciskami ↓/↑ ustaw jasność i naciśnij przycisk OK.

A Regulacja jasności i położenia obrazu (SCREEN) (SDM-S73E/S74E tylko analogowy sygnał RGB)

Uwaga

W przypadku odbierania cyfrowych sygnałów RGB ze złącza wejściowego DVI-D, regulacja nie jest konieczna.

■ Funkcja automatycznej regulacji jakości obrazu

Jeśli monitor odbiera sygnał wejścia, automatycznie reguluje ona pozycję i ostrość obrazu (faza/wielkość plamki) oraz czuwa nad tym, by obraz na ekranie był wyraźny (strona 17).

Uwaga

Po uaktywnieniu funkcji automatycznej regulacji jakości obrazu działa tylko przycisk zasilania ⏻.

Jeśli funkcja automatycznej regulacji jakości obrazu monitora nie ustawia optymalnych parametrów obrazu

Można dokonać dalszej automatycznej regulacji jakości obrazu dla bieżącego sygnału wejściowego. (Więcej informacji w punkcie AUTO poniżej.)

Jeśli konieczna jest dalsza regulacja obrazu

Możliwa jest ręczna regulacja ostrości (fazy i wielkości plamki) oraz położenia obrazu (w poziomie i w pionie).

Parametry te są przechowywane w pamięci i automatycznie przywoływane za każdym razem, gdy monitor odbiera ten sam sygnał wejściowy.

Jeśli po ponownym podłączeniu komputera sygnał wejściowy ulegnie zmianie, może wystąpić konieczność ponownego dokonania tych ustawień.

■ Dokonywanie dalszej automatycznej regulacji jakości obrazu dla bieżącego sygnału wejścia (AUTO)

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Postugując się przyciskami ↓/↑ wybierz 🎯 (SCREEN) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu SCREEN.

3 Posługując się przyciskami ↓/↑ wybierz AUTO i naciśnij przycisk OK.

Dokonaj wymaganej regulacji fazy, wielkości plamki oraz położenia w poziomie/pionie dla bieżącego sygnału wejścia i zapisz ustawienia.

4 Posługując się przyciskami ↓/↑ wybierz ↩ i naciśnij przycisk OK.

Wróć do ekranu menu.

■ Ręczna regulacja ostrości obrazu (PHASE/PITCH)

Ręczną regulację ostrości obrazu można przeprowadzić w następujący sposób.

1 Ustaw rozdzielczość na 1280 × 1024 w komputerze.

2 Wlóż płytę CD-ROM.

3 Uruchom CD-ROM, wybierz region i model, a następnie wyświetl obraz kontrolny.

W systemie operacyjnym Windows

Kliknij [Utility] → [Windows]/[Win Utility.exe].

W systemie operacyjnym Macintosh

Kliknij [Utility] → [Mac]/[Mac Utility].

4 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

5 Postugując się przyciskami ↓/↑ wybierz (SCREEN) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu SCREEN.

6 Posługując się przyciskami ↓/↑ wybierz PHASE i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PHASE.

7 Naciskaj przyciski ↓/↑, aż do zmniejszenia szerokości poziomych pasków.

Paski poziome powinny mieć jak najmniejszą szerokość.

8 Naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu główne. Jeżeli na całym ekranie widoczne są pionowe paski, przeprowadź regulację wielkości plamki zgodnie z poniższym opisem.

9 Posługując się przyciskami ↓/↑ wybierz PITCH i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PITCH.

10 Naciskaj przyciski ↓/↑, aż do zniknięcia pionowych pasków.

Przy prawidłowym ustawieniu pionowe paski powinny zniknąć.

11 Kliknij przycisk END na ekranie w celu wyłączenia obrazu kontrolnego.
12 Naciśnij przycisk OK. Wróć do menu SCREEN.
13 Posługując się przyciskami ↓/↑ wybierz ↩ i naciśnij przycisk OK. Wróć do ekranu menu.

■ Ręczna regulacja położenia obrazu (H CENTER/V CENTER)

Jeżeli obraz nie jest wyposażodkowany, wyreguluj jego położenie w następujący sposób.

1 Ustaw rozdzielczość na 1280 × 1024 w komputerze.
2 Wlóż płytę CD-ROM.
3 Uruchom CD-ROM, wybierz region i model, a następnie wyświetl obraz kontrolny. W systemie operacyjnym Windows Kliknij [Utility] → [Windows]/[Win Utility.exe]. W systemie operacyjnym Macintosh Kliknij [Utility] → [Mac]/[Mac Utility].
4 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne.
5 Posługując się przyciskami ↓/↑ wybierz 🎯 (SCREEN) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu SCREEN.
6 Posługując się przyciskami ↓/↑ wybierz H CENTER lub V CENTER i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu H CENTER lub V CENTER.
7 Posługując się przyciskami ↓/↑ wyśrodkuj obraz kontrolny na ekranie.
8 Kliknij przycisk END na ekranie w celu wyłączenia obrazu kontrolnego.
9 Naciśnij przycisk OK. Wróć do menu SCREEN.
10 Posługując się przyciskami ↓/↑ wybierz ➔ i naciśnij przycisk OK. Wróć do ekranu menu.

Regulacja temperatury barwowej (COLOR)

Możliwa jest zmiana odcienia barwy w polu białym w stosunku do domyślnych ustawień temperatury barwowej. W razie potrzeby można też dokonać dokładnej regulacji temperatury barwowej.

1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne.
2 Postługując się przyciskami ↓/↑ wybierz 📁 (COLOR) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu COLOR.
3 Posługując się przyciskami ↓/↑ wybierz żądaną temperaturę barwową i naciśnij przycisk OK. Biel zmieni odcień z niebieskiego na czerwony przy zmniejszaniu temperatury barwowej z 9 300K do 6 500K.
■ Dokładna regulacja temperatury barwowej (USER ADJUSTMENT)
1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne.
2 Posługując się przyciskami ↓/↑ wybierz 📄 (COLOR) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu COLOR.
3 Posługując się przyciskami ↓/↑ wybierz ADJUST i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu dokładnej regulacji temperatury barwowej.

4 Posługując się przyciskami ↓/↑ wybierz pozycję R (red – czerwony) lub B (blue – niebieski) i naciśnij przycisk OK. Następnie za pomocą przycisków ↓/↑ wyreguluj temperaturę barwową i naciśnij przycisk OK. Ponieważ regulacja temperatury barwowej dokonywana jest poprzez zmniejszanie lub zwiększanie poziomu składowej R i B w odniesieniu do składowej G (green – zielony), poziom tej ostatniej jest stały.
5 Posługując się przyciskami ↓/↑ wybierz ➔ i naciśnij przycisk OK. Nowe ustawienie barw zostanie zapisane w pamięci funkcji USER ADJUSTMENT i automatycznie wywołane za każdym razem, gdy wybrana zostanie opcja USER. Na ekranie wyświetlone zostanie menu główne.

γ Zmiana ustawienia gamma (GAMMA)

Istnieje możliwość skojarzenia odcieni barw obrazu na ekranie z pierwotnymi odcieniami obrazu.

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz γ (GAMMA) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu GAMMA.

3 Posługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

Zmiana położenia menu (MENU POSITION)

Możesz zmienić położenie menu, jeśli zasłania ono obraz na ekranie.

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz 📄 (MENU POSITION) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu MENU POSITION.

3 Posługując się przyciskami ↓/↑ wybierz żądaną pozycję i naciśnij przycisk OK.

Możesz wybierać spośród 9 pozycji, w których menu może się pojawiać.

Automatyczne wybieranie sygnału wejścia (INPUT SENSING) (tylko SDM-S74E)

Gdy wybrana zostanie opcja AUTO ON w menu INPUT SENSING, monitor automatycznie wykrywa sygnał wejścia dostarczany przez terminal i automatycznie zmienia sygnał wejścia przed przejściem monitora w tryb oszczędzania energii.

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz → (INPUT SENSING) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu INPUT SENSING.

3 Posługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

- AUTO ON:Jeśli z wybranego terminalu nie jest dostarczany sygnał wejścia, lub jeśli z terminalu wybranego przy pomocy przycisków ↓/↑ na monitorze nie jest dostarczany sygnał, pojawi się komunikat ekranowy (strona 18) i monitor sprawdza, czy sygnał wejścia jest dostarczany z innego terminalu, w celu dokonania automatycznej zmiany wejścia. Jeśli sygnał wejścia zostanie zmieniony, w lewym górnym rogu ekranu wyświetlony zostanie wybrany terminal wejścia. Jeśli sygnał wejścia nie jest dostarczany, monitor automatycznie przejdzie w tryb oszczędzania energii.

- AUTO OFF: Sygnał wejścia nie będzie zmieniany automatycznie. Naciskaj przyciski ↓/↑, aby zmienić sygnał wejścia.

A Wybór języka menu ekranowego (LANGUAGE)

Istnieje możliwość zmiany języka, w którym wyświetlane są menu i komunikaty na monitorze.

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Postługując się przyciskami ↓/↑ wybierz (LANGUAGE) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu LANGUAGE.

3 Posługując się przyciskami ↓/↑ wybierz język i naciśnij przycisk OK.

- ENGLISH: angielski

• FRANÇAIS: francuski

• DEUTSCH: niemiecki

- ESPAÑOL: hiszpański

• ITALIANO: włoski

• NEDERLANDS: holenderski

• SVENSKA: szwedzki

• РУССКИЙ: r o s

•: 本語ński

- 中文: c h i n s k i

→← Przywrócenie domyślnych wartości ustawień (RESET)

Przywraca domyślne wartości ustawień.

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz →← (RESET) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu RESET.

3 Posługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

• OK: Aby przywrócić wszystkie ustawienia do wartości domyślnych. Zwróć uwagę, że nie można w ten sposób przywrócić domyślnej wartości ustawienia (LANGUAGE).
• CANCEL: Anulowanie przywrócenia wartości domyślnych i powrót do ekranu menu.

Oπ Blokowanie menu i elementów sterujących (MENU LOCK)

Blokuje przyciski w celu uniknięcia niepożądanych zmian.

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz O-m (MENU LOCK) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu MENU LOCK.

3 Posługując się przyciskami ↓/↑ wybierz ON lub OFF i naciśnij przycisk OK.

• ON: Aktywny będzie jedynie przycisk zasilania ⏻. Przy próbie wykonania jakiejkolwiek czynności, na ekranie pojawi się symbol ⓄMENU LOCK).
• OFF: Ustaw (MENU LOCK) w pozycji „off”. Jeśli funkcja (MENU LOCK) została ustawiona w pozycji ON, naciśnięcie przycisku MENU powoduje automatycznie wybranie (MENU LOCK).

Dane techniczne

Funkcja oszczędzania energii

Niniejszy monitor spełnia wytyczne dotyczące oszczędzania energii określone przez VESA, ENERGY STAR oraz NUTEK. Jeśli monitor jest podłączony do komputera lub graficznej karty wideo zgodnej z DPM (Display Power Management), automatycznie ograniczy on pobór mocy, w sposób przedstawiony poniżej.

SDM-S73E

Tryb zasilania	Pobór mocy Wskaźnik zasilania ⏻
normalna praca urządzenia	45 W (maks.) zielony
aktywny wył.* (uśpienie)	1 W (maks.)** pomarańczowy
zasilanie wył 1 W (maks.) czerwony
zasilanie główne wyłączone	0 W wyłączony

SDM-S74E

Tryb zasilania	Pobór mocy Wskaźnikzasilania ⏻
normalna praca urządzenia	45 W (maks.) zielony
aktywny wył.* (uśpienie)	1 W (maks.)** pomarańczowy
zasilanie wył 1 W (maks.) czerwony
zasilanie główne wyłączone	0 W wyłączony

* Gdy komputer wejdzie w tryb „aktywnego wyłączenia”, sygnał wejścia jest odcinany i na ekranie pojawia się komunikat NO INPUT SIGNAL. Po 5 sekundach, monitor przechodzi w tryb oszczędzania energii. „uśpienie” to tryb oszczędzania energii określony przez Agencję Ochrony Środowiska (EPA).

** Maksymalny pobór mocy dla prądu zmiennego o napięciu w granicach 100-120 V to 1,0 W.

Ograniczenie poboru mocy (tryb ECO)

Kilkakrotne naciśnięcie przycisku ECO znajdującego się z przodu monitora umożliwia wybór poziomu jasności ekranu.

Na ekranie pojawia się kolejny tryb, a jasność ekranu zostaje zmniejszona zgodnie z wybranym trybem. Menu automatycznie zniknie po ok. 5 sekundach.

Zmiana trybu z HIGH na MIDDLE lub LOW powoduje zmniejszenie poziomu jasności ekranu oraz poboru mocy.

Domyślnym ustawieniem jasności ekranu jest USER.

Po wybraniu USER możesz wyregulować poziom podświetlenia korzystając z przycisków ↓/↑, tak samo jak w przypadku wybierania ustawienia funkcji BACKLIGHT przy pomocy menu.

UWAGA

Pozycje menu BACKLIGHT, CONTRAST i BRIGHTNESS są dostępne tylko wtedy, gdy tryb ECO ustawiony jest na USER (strona 12).

Funkcja automatycznej regulacji jakości obrazu (SDM-S73E/S74E tylko analogowy sygnał RGB)

Jeśli monitor odbiera sygnał wejścia, automatycznie reguluje on pozycję i ostrość obrazu (faza/wielkość plamki) oraz zapewnia, że obraz na ekranie jest wyraźny.

Tryb ustawień fabrycznych

Gdy monitor odbiera sygnał wejścia, jest on automatycznie dopasowywany do jednego z trybów ustawień fabrycznych przechowywanych w pamięci monitora, aby zapewnić wysoką jakość obrazu w centralnej części ekranu. Jeśli sygnał wejścia odpowiada trybowi ustawień fabrycznych, obraz automatycznie pojawia się na ekranie z właściwą regulacją domyślną.

Jeśli sygnały wejścia nie odpowiadają żadnemu z trybów ustawień fabrycznych

Gdy monitor odbiera sygnał wejścia, który odbiega od domyślnych trybów, uruchamiana jest funkcja

automatycznej regulacji jakości obrazu, zapewniająca zawsze wyraźny obraz (w ramach poniższych zakresów częstotliwości monitora):

Częstotliwość pozioma: 28–80 kHz

Częstotliwość pionowa: 48–75 Hz

Co za tym idzie, gdy monitor odbiera sygnały wejścia, które nie odpowiadają żadnemu z trybów ustawień fabrycznych, wyświetlenie obrazu na ekranie może potrwać dłużej niż zwykle. Dane te są automatycznie przechowywane w pamięci, więc następnym razem, gdy monitor odbierze taki sygnał, będzie on funkcjonował jak w przypadku sygnału odpowiadającego trybom ustawień fabrycznych.

Gdy ręcznie regulujesz fazę, wielkość plamki oraz pozycję obrazu

Dla niektórych sygnałów wejścia, funkcja automatycznej regulacji obrazu może okazać się niewystarczająca, aby odpowiednio ustawić pozycję obrazu, fazę czy wielkość płamki. W takim przypadku należy wyregulować te parametry ręcznie (strona 13). Jeśli ustawiasz te parametry ręcznie, będą one zachowane w pamięci jako tryby użytkownika i automatycznie przywoływane za każdym razem, gdy monitor odbierze te same sygnały wejścia.

Uwaga

Po uaktywnieniu funkcji automatycznej regulacji jakości obrazu, działa tylko przycisk zasilania ⏻.

Rozwiązywanie problemów

Zanim skontaktujesz się z serwisem technicznym, zajrzyj do tego rozdziału.

Komunikaty ekranowe

Jeśli z sygnałem wejścia jest coś nie w porządku, na ekranie wyświetlany jest jeden z poniższych komunikatów. Aby rozwiązać problem, zob. „Objawy i działania zaradcze” na stronie 19.

Jeśli na ekranie pojawi się komunikat „OUT OF RANGE”

Oznacza to, że sygnał wejścia nie jest obsługiwany przez monitor. Sprawdź następujące elementy.

Aby uzyskać więcej informacji na temat komunikatów ekranowych, zob. „Objawy i działania zaradcze” na stronie 19.

Jeśli wyświetlany jest komunikat „xxx.x kHz/xxx Hz”

Oznacza to, że pozioma lub pionowa częstotliwość nie jest obsługiwana przez monitor.

Cyfry wskazują poziome oraz pionowe częstotliwości bieżącego sygnału wejścia.

SDM-S73E

SDM-S74E

Jeśli wyświetlony zostanie komunikat „RESOLUTION > 1280 × 1024”

Oznacza to, że rozdzielczość nie jest obsługiwana przez specyfikacje monitora (1280 × 1024 lub mniejsza).

SDM-S73E

SDM-S74E

Jeśli na ekranie wyświetlany jest komunikat „NO INPUT SIGNAL”

Oznacza to, że żaden sygnał nie jest odbierany przez obecnie wybrane złącze.

W modelu SDM-S74E, gdy funkcja INPUT SENSING (strona 15) jest ustawiona na AUTO ON, monitor znajdzie inne źródło sygnału wejścia i automatycznie przełączy się na to wejście.

SDM-S73E

SDM-S74E

"GO TO POWER SAVE"

Po ok. 5 sekundach od wyświetlenia komunikatu monitor przejdzie w tryb oszczędzania energii.

Jeśli na ekranie wyświetlany jest komunikat „CABLE DISCONNECTED”

Oznacza to, że kabel sygnału wideo został odlączony od obecnie wybranego złącza.

W modelu SDM-S74E, gdy funkcja INPUT SENSING (strona 15) jest ustawiona na AUTO ON, monitor znajdzie inne źródło sygnału wejścia i automatycznie przełączy się na to wejście.

SDM-S73E

Objawy i działania zaradcze

Jeśli problem wywołany jest przez podłączony komputer lub inne urządzenie, zajrzyj do instrukcji obsługi komputera/urządzenia.

Objaw Sprawdź następujące elementy
Brak obrazu
Jeśli wskaźnik zasilania ◊ nie świeci się, lub jeśli wskaźnik zasilania ◊ nie zapala się powciśnięciu przycisku zasilania ◊,	• Sprawdź, czy kabel zasilania jest prawidłowo podłączony.• Sprawdź, czy przełącznik MAIN POWER monitora jest włączony (strona 9).
Jeśli wskaźnik zasilania ◊ zmieni kolor na czerwony,	• Sprawdź czy przełącznik ◊ jest włączony.
Jeśli na ekranie wyświetlany jest komunikat CABLE DISCONNECTED,	• Sprawdź, czy kabel sygnału wideo jest prawidłowo podłączony i czy wszystkie wtyczki są mocno osadzone w gniazdach (strona 6).• Sprawdź, czy wtyki złącza wejścia wideo nic są powyginane lub wepchnięte do wewnątrz.• Sprawdź czy prawidłowo wybrano ustawienie wyboru wejścia (tylko SDM-S74E) (strona 10).• Podłączony jest inny kabel sygnału wideo niż ten, który został dostarczony wraz z monitorem. Jeśli podłączysz inny kabel sygnału wideo niż dostarczony, na ekranie może pojawić się komunikat CABLE DISCONNECTED. Nie świadczy to jednak o nieprawidłowym działaniu monitora.
Jeśli na ekranie pojawi się komunikat NO INPUT SIGNAL lub wskaźnik zasilania ◊ zmieni kolor na pomarańczowy, albo będzie migał raz na zielono, raz na pomarańczowo,	• Sprawdź, czy kabel sygnału wideo jest prawidłowo podłączony i czy wszystkie wtyczki są mocno osadzone w gniazdach (strona 6).• Sprawdź, czy wtyki złącza wejścia wideo nie są powyginane lub wepchnięte do wewnątrz.• Sprawdź czy prawidłowo wybrano ustawienie wyboru wejścia (tylko SDM-S74E) (strona 10).■ Problem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitora• Komputer znajduje się w trybie oszczędzania energii. Naciśnij dowolny klawisz na klawiaturze lub poruszaj myszką.• Sprawdź czy karta graficzna jest prawidłowo zainstalowana.• Sprawdź, czy włączone jest zasilanie komputera.• Uruchom ponownie komputer.
Jeśli na ekranie pojawi się komunikat OUT OF RANGE (strona 18),	■ Problem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitora• Sprawdź czy zakres częstotliwości wideo mieści się w zakresie określonym dla monitora. Jeśli zastąpiłeś stary monitor tym monitorem, podłącz ponownie stary monitor i dostosuj kartę graficzną do poniższych zakresów.SDM-S73EPozioma: 28–80 kHz (analogowy RGB)Pionowa: 48–75 Hz (analogowy RGB)Rozdzielczość: 1280 × 1024 lub mniejszaSDM-S74EPozioma: 28–80 kHz (analogowy RGB), 28–64 kHz (cyfrowy RGB)Pionowa: 48–75 Hz (analogowy RGB), 60 Hz (cyfrowy RGB)Rozdzielczość: 1280 × 1024 lub mniejsza
Jeśli korzystasz z Windows, • Jeśli wymieniłeś stary monitor na ten monitor, podłącz ponownie stary monitor i wykonaj następujące czynności. Wybierz „SONY” z listy producentów, a następnie wybierz „SDM-S73E” lub „SDM-S74E” z listy modeli na ekranie wyboru urządzenia systemu Windows. Jeśli nazwa modelu nie figuruje na tej liście „Models”, sprawdź czy nie ma jej na liście „Plug & Play”.
Jeśli korzystasz z systemu Macintosh,	• Przy podłączaniu komputera Macintosh, użyj, jeśli jest to konieczne, przejściówki (nie będącej elementem wyposażenia). Podłącz przejściówkę do komputera przed podłączeniem kabla sygnału wideo.
Objaw	Sprawdź następujące elementy
Migotanie, odbicia, oscylacje lub zakłócenia obrazu	Ustaw wielkość plamki i fazę (SDM-S73E/S74E tylko analogowy sygnał RGB) (strona 13).Spróbuj podłączyć monitor do innego gniazda sieciowego, a w miarę możliwości do innego obwodu.Zmień położenie monitora.■ Problem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitoraSprawdź podręcznik karty graficznej w celu uzyskania informacji na temat ustawień monitora.Upewnij się, że tryb grafiki (VESA, Macintosh 19" kolor, itd.) oraz częstotliwość sygnału wejściowego są obsługiwane przez ten monitor. Nawet jeśli częstotliwość mieści się w odpowiednim zakresie, impuls synchronizujący niektórych kart graficznych może być zbyt wąski, aby monitor mógł pomyślnie dokonać synchronizacji.Monitor nie obsługuje sygnałów przepłatanych. Ustaw na sygnały postępujące.Zmień częstotliwość odświeżania komputera (częstotliwość pionowa) w celu uzyskania najlepszej jakości obrazu.
Obraz jest rozmyty • Wyreguluj jasność i kontrast (strona 12).Ustaw wielkość plamki i fazę (SDM-S73E/S74E tylko analogowy sygnał RGB) (strona 13).■ Problem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitoraUstaw rozdzielczość w komputerze na 1280 × 1024 .
Występuje zjawisko powidoku • Usuń przedłużacze kabla widco i/lub przełączniki.Sprawdź, czy wszystkie wtyczki są mocno osadzone w gniazdach.
Rozmiar oraz wyposażdkowanie obrazu są nie poprawne (SDM-S73E/S74E tylko analogowy sygnał RGB)	Wyreguluj wielkość plamki oraz fazę (strona 13).Wyreguluj położenie obrazu (strona 14). Zwróć uwagę, że niektóre tryby widco nie wypełniają całego ekranu.
Obraz jest zbyt mały	Problem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitoraUstaw rozdzielczość w komputerze na 1280 × 1024 .
Obraz jest ciemny • Wyreguluj podświetlenie obrazu (strona 12).Wyreguluj jasność obrazu (strona 12).Wyreguluj ustawienie gamma przy pomocy menu GAMMA (strona 15).Wyświetlacz zostaje rozjaśniony kilka minut po włączeniu monitora.Obraz może stać się ciemniejszy, w zależności od wybranego trybu ECO.
Widoczne są faliste lub eliptyczne wzory (mora)	Ustaw wielkość plamki i fazę (SDM-S73E/S74E tylko analogowy sygnał RGB) (strona 13).
Kolor nie jest jednolity	Ustaw wielkość plamki i fazę (SDM-S73E/S74E tylko analogowy sygnał RGB) (strona 13).
Biały posiada przebarwienia • Wyreguluj temperaturę barwową (strona 14).
Przyciski monitora nie działają (na ekranie pojawia się 📞n	Jeśli funkcja MENU LOCK ustawiona jest w pozycji ON, zmień ustawienie na OFF (strona 16).
Monitor po chwili wyłącza się	■ Problemy spowodowane przez podłączony komputer lub inne urządzenieWyłącz ustawienie oszczędzania energii w komputerze.
Rozdzielczość wyświetlona na ekranie menu jest niewłaściwa.	W zależności od ustawienia karty graficznej, rozdzielczość wyświetlona na ekranie menu może różnić się od rozdzielczości ustawionej w komputerze.
Po wyłączeniu zasilania sieciowego, wskaźnik zasilania ⏻ będzie się świecić przez chwilę	Gdy zasilanie sicciowe jest włączone, ale przełącznik zasilania ✉ nie został naciśnięty, lub gdy monitor znajduje się w trybie oszczędzania energii, po wyłączeniu przycisku MAIN POWER, wskaźnik zasilania ⏻ może nie wyłączyć się od razu. Nie świadczy to jednak o nieprawidłowym działaniu monitora.

Wyświetlanie informacji na temat monitora

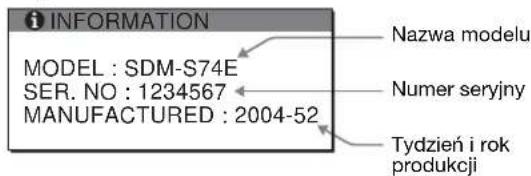

Gdy monitor odbiera sygnał wideo, naciśnij i przytrzymaj przycisk MENU przez ponad 5 sekund, aż wyświetlone zostanie ramka.

Naciśnij ponownie przycisk MENU, aby zamknąć ramkę.

Przykład

Jeśli nie udało się wycliminować któregoś z problemów, skontaktuj się z autoryzowanym sprzedawcą Sony i podaj następujące informacje:

• Nazwa modelu: SDM-S73E lub SDM-S74E
• Numer seryjny
• Szczegółowy opis problemu
• Data zakupu
• Nazwa i specyfikacje Twojego komputera oraz karty graficznej
• Typ sygnałów wejścia (analogowy RGB/cyfrowy RGB)

Specyfikacje

SDM-S73E

Panel LCD Typ panelu: Aktywna matryca a-Si TFT

Rozmiar obrazu: 17,0 cali

Format sygnału wejścia Częstotliwość operacyjna RGB*

Pozioma: 28 - 80 kHz

Pionowa: 48 – 75 Hz

Rozdzielczość Pozioma: Maks. 1280 punktów

Pionowa: Maks. 1024 wiersze

Poziomy sygnału wejścia Sygnał wideo RGB

0,7 Vp-p, 75 Ω, dodatni

sygnał SYNC (synchronizacji)

poziom TTL, 2,2 kΩ,

dodatni lub ujemny

(Oddzielnie pozioma i

pionowa,lub synchronizacja

złożona)

0,3 Vp-p, 75 Ω, ujemny

(Synchronizacja zieleni)

Pobór mocy Maks. 45 W

Temperatura operacyjna 5 – 35°C

Rozmiary (szerokość/wysokość/głębokość)

Wyświetlacz (wyprostowany):

Około 367 × 403–463 × 234 mm

(14 ^1/2 × 15 ^7/8 —

18^1/4×9^1/4 cala)

(ze stojakiem)

Około 367 × 315 × 60 mm

(14^1 / 2× 12^1 / 2× 2^3 / 8 cala)

(bez stojaka)

Waga Około 5,8 kg (12 lb. 13 oz.) (ze

stojakiem)

Około 4,1 kg (9 lb. 1 oz.) (bez

stojaka)

Plug & Play DDC2B

Akcesoria Zob. strona 6.

SDM-S74E

Panel LCD Typ panelu: Aktywna matryca

a-Si TFT

Rozmiar obrazu: 17,0 cali

Format sygnału wejścia Częstotliwość operacyjna RGB*

Pozioma: 28 – 80 kHz (analogowy RGB)

28 - 64 kHz (cyfrowy

RGB)

Pionowa: 48 – 75 Hz (analogowy

RGB)

60 Hz (cyfrowy RGB)

Rozdzielczość Pozioma: Maks. 1280 punktów

Pionowa: Maks. 1024 wiersze

Poziomy sygnału wejścia Analogowy sygnał wideo RGB

0,7 Vp-p, 75 Ω, dodatni

sygnal SYNC (synchronizacji)

poziom TTL, 2,2 kΩ,

dodatni lub ujemny

(Oddzielnie pozioma i

pionowa, lub synchronizacja

złożona)

0,3 Vp-p, 75 Ω, ujemny

(Synchronizacja zieleni)

Cyfrowy sygnał RGB (DVI):

TMDS (Jeden kanał przesyłowy)

Wymagania mocy 100 – 240 V, 50 – 60 Hz,

Maks. 1,0 A

Pobór mocy Maks. 45 W

Temperatura operacyjna 5 – 35°C

Rozmiary (szerokość/wysokość/głębokość)

Wyświetlacz (wyprostowany):

Około 367 × 403–463 × 234 mm

(14^1 / 2× 15^7 / 8 -

18^1/4 × 9^1/4 cali)

(ze stojakiem)

Około 367 × 315 × 60 mm

(14^1 / 2× 12^1 / 2× 2^3 / 8cali)

(bez stojaka)

Waga Okolo 5,9 kg (13 lb. 0 oz.)

(ze stojakiem)

Około 4,2 kg (9 lb. 4 oz.)

(bez stojaka)

Plug & Play DDC2B

Akcesoria Zob. strona 6.

* Zalecane warunki taktowania w poziomie i w pionie

- Minimalna szerokość impulsu synchronizacji poziomej powinna być większa niż 4,8% całkowitego czasu poziomego lub 0,8 μs, w zależności od tego, który jest większy.

- Szerokość impulsu wygaszenia poziomego powinna być większa niż 2,5 μs.

- Szerokość impulsu wygaszania pionowego powinna być większa niż 450 µs.

Projekt oraz specyfikacje mogą ulec zmianie bez uprzedzenia.
