SDM-S73E - Scherm SONY - Gratis gebruiksaanwijzing en handleiding

Merk	Sony
Model	SDM-S73E
Producttype	LCD-scherm
Schermdiagonaal	17 inch (43,2 cm)
Maximale resolutie	1280 x 1024 pixels
Paneeltype	a-Si TFT actieve matrix
Ingangssignaal	Analoog RGB (HD15)
Horizontale frequentie	28 - 80 kHz
Verticale frequentie	48 - 75 Hz
Stroomverbruik (normaal)	45 W max.
Stroomverbruik (stand-by)	1 W max.
Voeding	100 - 240 V, 50/60 Hz
Afmetingen met voet (B x H x D)	367 x 403-463 x 234 mm
Afmetingen zonder voet (B x H x D)	367 x 315 x 60 mm
Gewicht met voet	5,8 kg
Gewicht zonder voet	4,1 kg
Kantelhoek	Ongeveer 5° naar voren, 30° naar achteren
Hoogteverstelling	Ongeveer 60 mm
Energiebesparingsfuncties	ECO-modus (Hoog, Gemiddeld, Laag, Gebruiker)
Beeldinstellingen	Backlight, Contrast, Helderheid, Fase/Klok, Centrering, Kleur, Gamma
Menutalen	Engels, Frans, Duits, Spaans, Italiaans, Nederlands, Zweeds, enz.
Onderhoud	Reinigen met een zachte doek; geen oplosmiddelen gebruiken
Veiligheid	Voor reiniging stekker uittrekken; vermijd extreme temperaturen, schokken, stof
Repareerbaarheid	Reserveonderdelen beschikbaar; neem contact op met een erkende Sony-dealer

Veelgestelde vragen - SDM-S73E SONY

Wat te doen als het scherm zwart blijft?

Controleer of de stroomkabel is aangesloten en de MAIN POWER-schakelaar op I staat. Als de voedingsindicator rood is, druk dan op de ⏻-knop. Controleer ook de videokabel.

Waarom wordt het bericht 'GEEN VIDEO-INVOER' weergegeven?

Dit betekent dat er geen videosignaal wordt gedetecteerd. Controleer de aansluitingen van de videokabel en of de computer niet in de slaapmodus staat. Druk op een toets van het toetsenbord of beweeg de muis.

Hoe stel ik de scherpte van het beeld in?

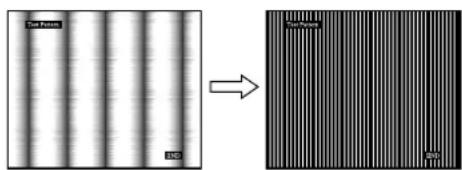

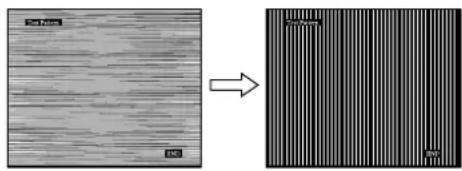

Gebruik het menu SCHERM: stel eerst de FASE in om horizontale banden te verwijderen, daarna de KLOK voor verticale banden. U kunt ook de automatische aanpassing starten via AUTOMATISCH.

Wat betekent het bericht 'FREQUENTIE BUITEN BEREIK'?

Het ingangssignaal overschrijdt de ondersteunde frequenties (horizontaal < 80 kHz, verticaal < 75 Hz). Stel de resolutie van de computer in op 1280 x 1024 of lager en controleer de frequenties.

Hoe bespaar ik energie met deze monitor?

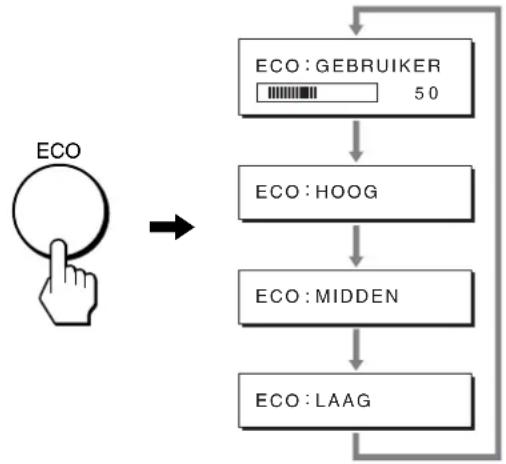

Druk op de ECO-toets om te kiezen uit de modi HOOG, GEMIDDELD, LAAG of GEBRUIKER. Hoe lager het niveau, hoe meer de helderheid en het verbruik afnemen.

Het beeld flikkert of springt, wat te doen?

Pas de pitch en de fase aan in het menu SCHERM. Controleer ook of de videokabel goed is aangesloten en houd de monitor uit de buurt van bronnen van magnetische velden.

Hoe reset ik de instellingen naar de standaardwaarden?

Ga naar het menu INITIALISEREN via de MENU-toets, selecteer OK om alle instellingen te resetten behalve de taal.

Het LCD-scherm heeft zwarte of heldere puntjes, is dat normaal?

Ja, dat is normaal. De hoogprecisie LCD-technologie kan enkele vaste puntjes vertonen (99,99% actieve pixels). Dit is geen defect.

Hoe reinig ik het scherm veilig?

Trek de stroomkabel uit het stopcontact. Gebruik een zachte, droge doek. Indien nodig, bevochtig de doek licht met een reinigingsmiddel voor glas zonder antistatisch effect. Gebruik nooit alcohol, benzine of schurende middelen.

Kan ik een DVI-kabel gebruiken op deze monitor?

Het model SDM-S73E heeft geen DVI-ingang. Het accepteert alleen analoge signalen via de HD15-connector. Voor het model SDM-S74E is een DVI-D-ingang beschikbaar.

GEBRUIKSAANWIJZING SDM-S73E SONY

Voorzorgsmaatregelen 4

Onderdelen en bedieningselementen. 5

Instelling....6

Instelling 1: Trek de standvergrendelingspin uit ....6

Instelling 2: De videosignaalkabels aansluiten .....7

Instelling 3: Het netsnoer aansluiten....8

Instelling 4: De snoeren bevestigen en de achterklep sluiten. . . . . 8

Instelling 5: De monitor en de computer aanzetten .....9

Instelling 6: Hellingshoek en hoogte regelen ..... 10

Het ingangssignaal selecteren(INPUT toets) (alleen SDM-S74E)....11

De monitor instellen ....12

Het menu gebruiken....12

De achtergrondverlichting aanpassen (BACKLIGHT)....13

- Het contrast aanpassen (CONTRAST)....13

Het zwartniveau van een beeld aanpassen (HELDERHEID) .. 13

De scherpte en centrering van het beeld aanpassen (SCHERM) (alleen SDM-S73E/S74E analog RGB signaal) ..... 14

De kleurtemperatuur aanpassen (KLEUREN)....15

γ De gamma-instelling wijzigen (GAMMA) 16

De menupositie wijzigen (POSITIE MENU) 16

De invoer automatisch wijzigen (INGANG ZOEKEN) (alleen SDM-S74E). 16

A De taal van het menuscherm selecteren (LANGUAGE).....16

→← De aangepaste gegevens terugzetten naar de standaardwaarden (RESET)....17

De menu's en bedieningselementen vergrendelen (TOETSEN SLOT) 17

Stroomspaarfunctie....17

Het stroomverbruik verminderen (ECO modus) 18

Functie voor automatisch aanpassen van de beeldkwaliteit (alleen SDM-S73E/S74E analog RGB signaal) 18

Problemen oplossen....19

Schermberichten....19

Problemen en oplossingen .... 20

Voorzorgsmaatregelen

Waarschuwing over voedingsaansluitingen

- Gebruik het bijgeleverde netsnoer. Als u een ander netsnoer gebruikt, moet u controleren of dit compatibel is met de lokale stroomvoorziening.

Voor klanten in de Verenigde Staten

Als u niet het juiste snoer gebruikt, voldoet de monitor niet aan de voorgeschreven FCC-normen.

Voor klanten in het Verenigd Koninkrijk

Als u de monitor gebruikt in het Verenigd Koninkrijk, moet u het juiste netsnoer voor het Verenigd Koninkrijk gebruiken.

Voorbeeld van stekkertypen

voor 100 tot 120 V wisselstroom

voor 200 tot 240 V wisselstroom

alleen voor 240 V wisselstroom

Het toestel moet in de buurt van een gemakkelijk bereikbaar stopcontact worden geplaatst.

Installatie

Installeer of plaats de monitor niet:

• op plaatsen waar deze wordt blootgesteld aan hoge temperaturen, bijvoorbeeld in de buurt van een verwarming, een heteluchtblazer of in direct zonlicht. Als de monitor aan extreem hoge temperaturen wordt blootgesteld, zoals in een auto die in direct zonlicht staat geparkeerd of in de buurt van een heteluchtblazer, kan de behuizing vervormen en de werking verstoren;
• op plaatsen waar deze wordt blootgesteld aan mechanische trillingen of schokken;
• in de buurt van apparatuur die een sterk magnetisch veld produceert, zoals een televisie of verscheidene andere huishoudelijke apparaten;
• op plaatsen waar deze wordt blootgesteld aan veel stof, vuil of zand, bijvoorbeeld in de buurt van een open raam of een buitendeur. Als u de monitor tijdelijk buiten plaatst, moet u de juiste voorzorgsmaatregelen treffen ter bescherming tegen stof en vuil in de lucht. Als u dit niet doct, kan het toestel onherstelbaar worden beschadigd.

Behandeling van het LCD-scherm

• Laat het LCD-scherm niet in de zon staan, omdat het LCD-scherm zo kan worden beschadigd. Wees voorzichtig als u de monitor in de buurt van een raam plaatst.
• Druk en kras niet op het LCD-scherm. Plaats geen zware voorwerpen op het LCD-scherm. Hierdoor kan de uniformiteit van het scherm afnemen of kan het LCD-scherm defect raken.
• Als u de monitor gebruikt in een koude omgeving, kunnen er nabeelden op het scherm verschijnen. Dit duidt niet op een storing. Het scherm wordt weer normaal als de temperatuur een normaal werkingsniveau bereikt.
• Als een stilstaand beeld lange tijd wordt weergegeven, kan er enige tijd een nabeeld zichtbaar zijn. Dit nabeeld verdwijnt na verloop van tijd.
• Het LCD-scherm wordt warm tijdens gebruik. Dit duidt niet op een storing.

Opmerking over het LCD-scherm (Liquid Crystal Display)

Het LCD-scherm is vervaardigd met precisietechnologie. Op het LCD-scherm kunnen echter doorlopend donkere of heldere (rood, blauw of groen) lichtpuntjes zichtbaar zijn. Bovendien kunnen ongewone gekleurde strepen of helderheid op het LCD-scherm worden weergegeven. Dit is normaal en duidt niet op storing.

(Effectieve beeldpunten: meer dan 99,99%)

Onderhoud

• Trek de stekker uit het stopcontact voordat u de monitor reinigt.
• Reinig het LCD-scherm met een zachte doek. Gebruik geen glasreinigingsmiddel dat een antistatische oplossing of soortgelijke toevoeging bevat omdat de coating van het LCD-scherm hierdoor kan worden beschadigd.
• Reinig de behuizing, het paneel en de bedieningselementen met een zachte doek die is bevochtigd met een zacht zeepsopje. Gebruik geen schuursponsje, schuurpoeder of oplosmiddelen, zoals alcohol of benzine.
• Wrijf, druk of tik niet op het scherm met een scherp of schurend voorwerp, zoals een balpen of schroevendraaier. Hierdoor kan de beeldbuis worden beschadigd.
• Houd er rekening mee dat het materiaal of de coating van het LCD-scherm kan worden aangetast door blootstelling aan vluchtige oplosmiddelen, zoals insecticide, of door langdurig contact met rubber of vinyl.

Vervoer

• Koppel alle kabels los van de monitor en pak het LCD-scherm met beide handen vast om het te vervoeren. Let er hierbij op dat u het scherm niet krast. Als u de monitor laat vallen, kunt u gewond raken of kan de monitor worden beschadigd.
• Transporteer deze monitor altijd in de originele verpakking en met de standvergrendelingspin.

De monitor afvoeren

• Gooi de monitor niet weg met gewoon huishoudelijk afval.
• De fluorescerende buis in de monitor bevat kwik. Deze monitor moet worden afgevoerd in overeenstemming met de plaatselijke voorschriften voor afvalverwerking.

Onderdelen en bedieningselementen

Zie de pagina's tussen haakjes voor meer informatie. De afbeeldingen van de monitor op deze pagina zijn van de SDM-S74E.

Voorkant van het LCD-scherm

Zijkant van het LCD-scherm

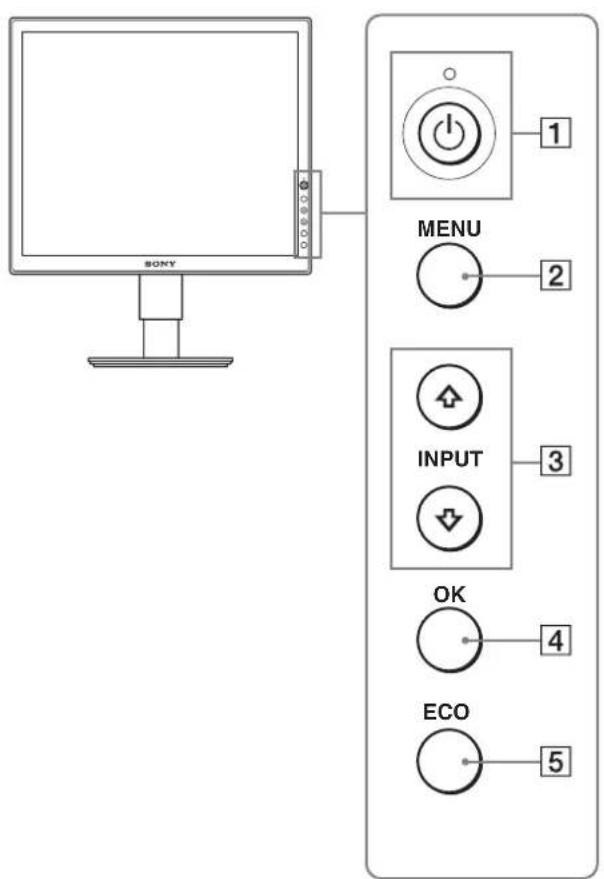

① ⏻ (stroom) schakelaar en ⏻ (stroom) lampje (pagina's 9, 17) Met deze schakelaar wordt de monitor ingeschakeld als het ⏻ (stroom) lampje rood brandt. Druk nogmaals op de schakelaar om de monitor uit te schakelen. Druk op de MAIN POWER schakelaar (6) wanneer het ⏻ (stroom) lampje niet oplicht.
②MENU toets (pagina's 12, 13) Met deze toets wordt het menuscherm in- en uitgeschakeld.
3 ↓/↑ toetsen (pagina 13) Met deze toetsen kunt u de menuonderdelen selecteren en wijzigingen maken. Bij de SDM-S74E schakelen deze toetsen ook het video-ingangssignaal tussen INPUT1 en INPUT2 wanneer twee computers zijn aangesloten op de monitor. (Alleen beschikbaar als het menu is uitgeschakeld.)
4 OK toets (pagina 13) Met deze toets activeert u het geselecteerde menuonderdeel en de wijzigingen die zijn gemaakt met de ↓/↑ toetsen (3).
5 ECO toets (pagina 18) Met deze toets kunt u het stroomverbruik beperken.

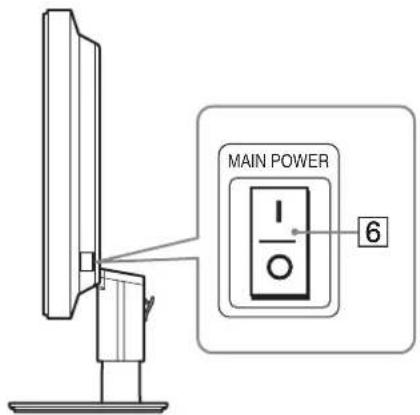

6 MAIN POWER schakelaar (pagina 9) Met deze schakelaar wordt de monitor in- en uitgeschakeld.

SDM-S73E

SDM-S74E

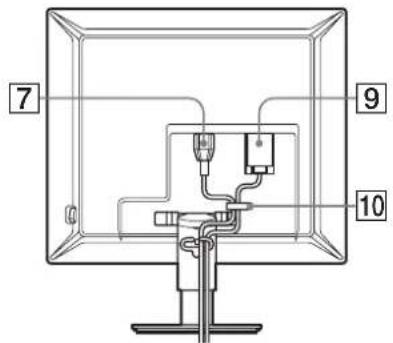

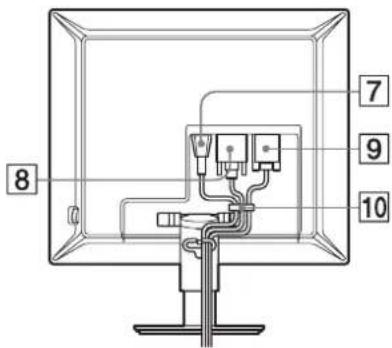

7 AC IN aansluiting (pagina 8)

Hierop sluit u het netsnoer aan (bijgeleverd).

8 DVI-D ingang (digitaal RGB) (alleen SDM-S74E) (pagina 7)

Via deze aansluiting worden digitale RGB-videosignalen ingevoerd conform DVI Rev. 1.0.

9 HD15 ingang (analoog RGB) (pagina 7)

Via deze aansluiting worden analoge RGB-videosignalen (0,700 Vp-p, positief) en synchronisatiesignalen ingevoerd.

10 Kabelhouder (pagina 8)

Met dit onderdeel kunt u kabels en snoeren bevestigen aan het scherm.

Instelling

Voordat u de monitor in gebruik neemt, moet u controleren of de verpakking de volgende onderdelen bevat:

• LCD-scherm
• Netsnoer
  • HD15-HD15-videosignaalkabel (analoog RGB)
  • DVI-D videosignaalkabel (digitaal RGB) (alleen SDM-S74E)
• CD-ROM (hulpprogramma's voor Windows/Macintosh, gebruiksaanwijzing, enzovoort)
  • Garantiekaart
  • Installatiehandleiding

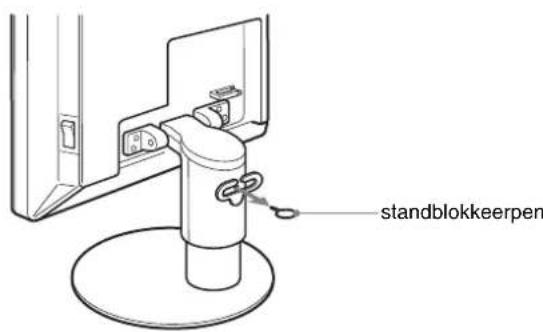

Instelling 1: Trek de standvergrendelingspin uit

Instelling 2: De videosignaalkabels aansluiten

• Zet de monitor en de computer uit voordat u deze aansluit.
• Zie "Een computer aansluiten die is voorzien van een HD15 uitgang (analoog RGB)" als u de computer aansluit op de HD15 ingang (analoog RGB) van de monitor. (pagina 7)

Opmerkingen

• Raak de pinnen van de videosignaalkabel niet aan omdat deze hierdoor kunnen verbuigen.
• Controleer de uitlijning van de HD15 aansluiting om te voorkomen dat de pinnen van de videosignaalkabel worden verbogen.

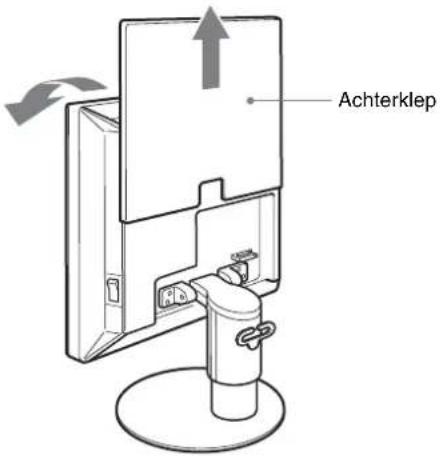

1 Schuif de achterklep omhoog.

2 Laat het beeldscherm naar voren hellen.

Een computer aansluiten die is voorzien van een DVI uitgang (digitaal RGB) (alleen SDM-S74E)

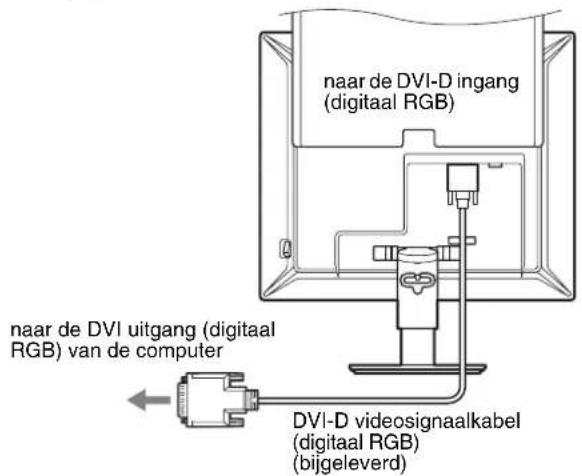

Gebruik de bijgeleverde DVI-D-videosignaalkabel (digitale RGB) om de computer aan te sluiten op de DVI-D-ingang van de monitor (digitale RGB).

Een computer aansluiten die is voorzien van een HD15 uitgang (analoog RGB)

Gebruik de bijgeleverde HD15-HD15-videosignaalkabel (analoog RGB) om de computer aan te sluiten op de HD15-ingang van de monitor (analoog RGB).

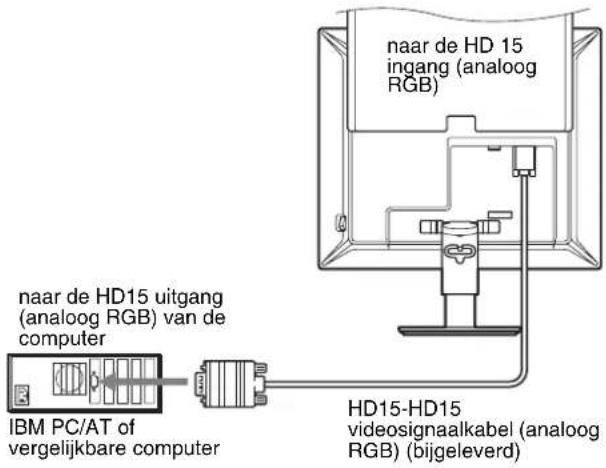

Sluit de computer aan zoals hieronder wordt afgebeeld.

■ Aansluiting op een IBM PC/AT of vergelijkbare computer

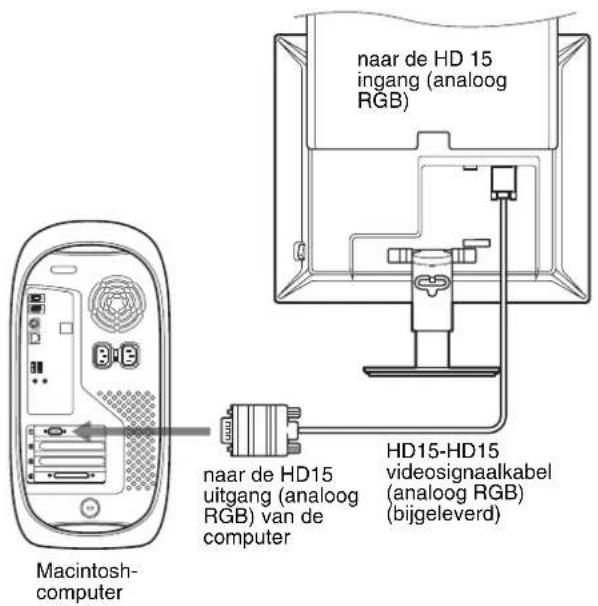

■ Aansluiten op een Macintosh-computer

Gebruik desgewenst een adapter (niet bijgeleverd) bij aansluiting op een Macintosh-computer. Sluit de adapter aan op de computer voordat u de videosignaalkabel aansluit.

Instelling 3: Het netsnoer aansluiten

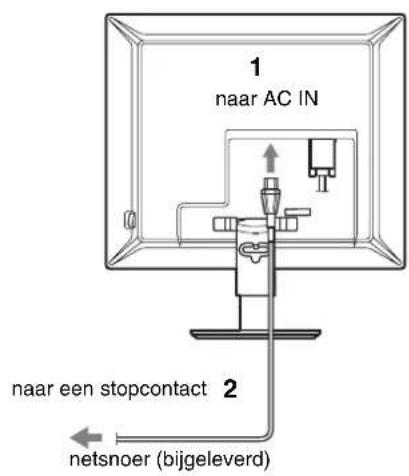

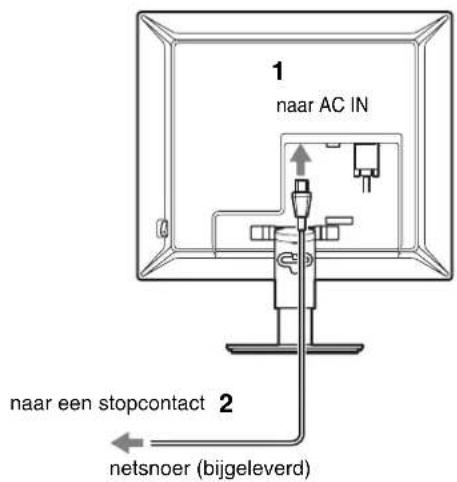

1 Sluit het bijgeleverde netsnoer aan op de AC IN ingang van de monitor.
2 Sluit het andere uiteinde van het netsnoer aan op een stopcontact.

SDM-S73E

SDM-S74E

Instelling 4: De snoeren bevestigen en de achterklep sluiten

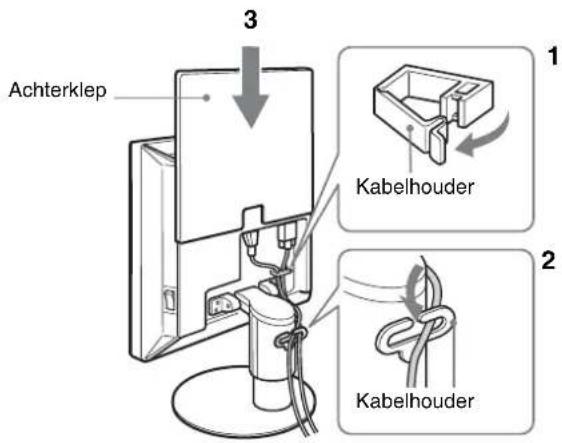

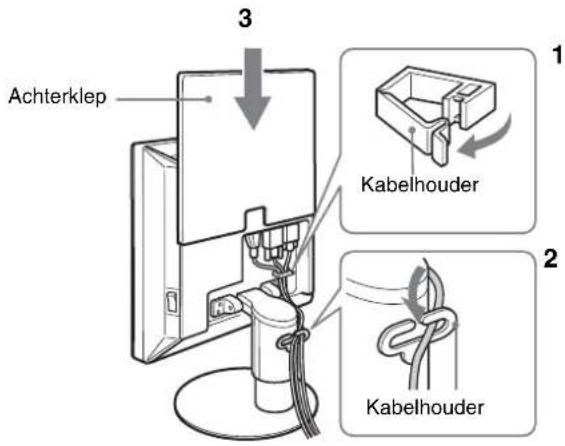

1 Maak netsnoer en videosignaalkabels vast aan de behuizing met behulp van de kabelhouder.
2 Maak kabels en snoer vast aan de standaard met behulp van de kabelhouder.
3 Schuif de achterklep omlaag.

SDM-S73E

SDM-S74E

Instelling 5: De monitor en de computer aanzetten

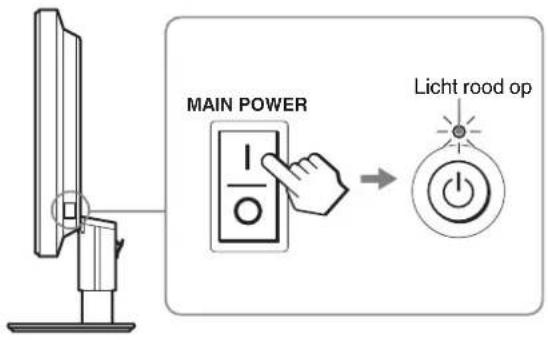

1 Druk de MAIN POWER schakelaar aan de rechterkant van de monitor in de richting van I als dit nog niet het geval is. Controleer of het ⏻ (stroom) lampje rood brandt.

Opmerking

In de fabriek is de MAIN POWER schakelaar van de monitor ingesteld op (1).

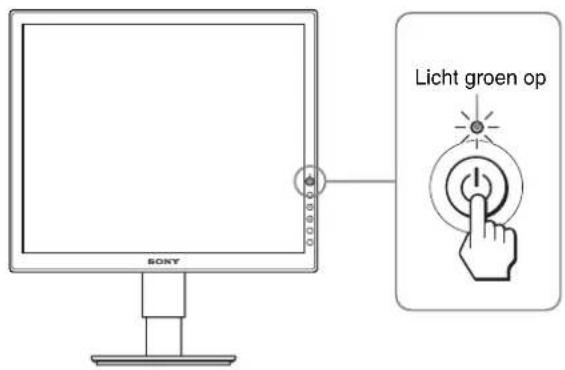

2 Druk op de ⏻ (stroom) schakelaar aan de voorkant van de monitor.

Het ⏻ (stroom) lampje licht groen op.

3 Zet de computer aan.

4 Druk op de ↓/↑ toets om het gewenste ingangssignaal te selecteren (alleen SDM-S74E).

Het beeld van de geselecteerde invoer verschijnt op het scherm.

Zie "Het ingangssignaal selecteren (INPUT toets) (alleen SDM-S74E)" op pagina 11 voor meer informatic.

De installatie van de monitor is voltooid. Gebruik desgewenst de bedieningselementen op de monitor om het beeld aan te passen (pagina 12).

Als er geen beeld verschijnt op het scherm

• Controleer of het netsnoer en de videosignaalkabel goed zijn aangesloten.
• Als "GEEN INPUT SIGNAAL" op het scherm verschijnt:
• De computer staat in de stroomspaarstand. Druk op een willekeurige toets op het toetsenbord of verplaats de muis.
• Controleer of het ingangssignaal juist is ingesteld door op de ↓/↑ toets te drukken (alleen SDM-S74E) (pagina 11).
• Als "KABEL NIET AANGESLOTEN" op het scherm verschijnt:
• Controleer of de videosignaalkabels goed zijn aangesloten.
• Controleer of het ingangssignaal juist is ingesteld door op de ↓/↑ toets te drukken (alleen SDM-S74E) (pagina 11).
• Als "BUITEN BEREIK" op het scherm verschijnt: Sluit de oude monitor opnieuw aan. Pas vervolgens de grafische kaart van de computer aan het volgende bereik aan.

SDM-S73E

	Analoog RGB
Horizontale frequentie	28 – 80 kHz
Verticale frequentie	48 – 75 Hz
Resolutie	1280 × 1024 of minder

SDM-S74E

	Analoog RGB Digitaal RGB
Horizontale frequentie	28 – 80 kHz 28 – 64 kHz
Verticale frequentie	48 – 75 Hz 60 Hz
Resolutie	1280 × 1024 of minder

Zie "Problemen en oplossingen" op pagina 20 voor meer informatie over berichten op het scherm.

Geen specifieke stuurprogramma's vereist

De monitor voldoet aan de "DDC" Plug & Play-norm en bepaalt automatisch alle monitorgegevens. U hoeft geen specifiek stuurprogramma op de computer te installeren.

Als u de computer de eerste keer inschakelt nadat u de monitor hebt aangesloten, wordt de installatiewizard wellicht weergegeven op het scherm. Volg in dat geval de instructies op het scherm. De Plug & Play monitor wordt automatisch geselecteerd zodat u deze monitor kunt gebruiken.

De verticale frequentie wordt ingesteld op 60 Hz.

Aangezien de monitor weinig trillingen produceert, kunt u deze meteen gebruiken. U hoeft de verticale frequentie niet hoog in te stellen.

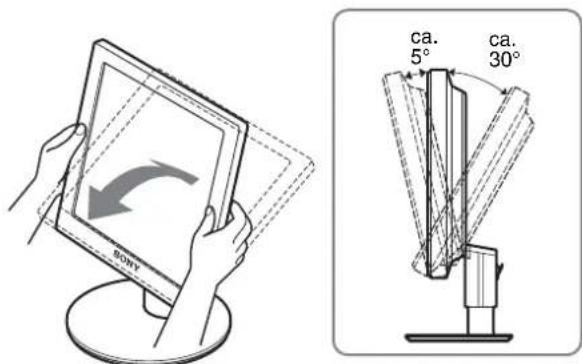

Instelling 6: Hellingshoek en hoogte regelen

U kunt de monitor verstellen binnen de hieronder weergegeven hocken.

Pak beide zijden van het LCD-scherm vast en stel de gewenste hoek in.

Comfortabel gebruik van de monitor

Pas de kijkhoek van de monitor aan op basis van de hoogte van uw bureau en stoel, zodat het licht niet wordt gereflecteerd van het scherm in uw ogen.

Opmerking

Als u de hellingshoek en hoogte aanpast, moet u langzaam en voorzichtig te werk gaan, zodat de monitor niet tegen het bureau klapt.

Het ingangssignaal selecteren

(INPUT toets) (alleen SDM-S74E)

Druk op de ↓/↑ toetsen.

Elke keer dat u op deze toetsen drukt, wordt het invoersignaal gewijzigd.

Bericht op het scherm(verschijnt ongeveer 5seconden in delinkerbovenhoek)

Configuratie van het invoersignaal

INPUT1: DVI-D DVI-D ingang (digitaal RGB)

voor INPUT1

INPUT2: HD15 HD15 ingang (analoog RGB)

voor INPUT2

De monitor instellen

Voordat u wijzigingen aanbrengt

Sluit de monitor en de computer aan en zet deze aan. Voor de beste resultaten wacht u ten minste 30 minuten voordat u de instellingen gaat aanpassen nadat de monitor op de computer is aangesloten en is ingeschakeld.

Met het schermmenu kunt u veel instellingen van de monitor wijzigen.

Het menu gebruiken

Druk op de MENU toets om het hoofdmenu op het scherm weer te geven. Zie pagina 13 voor meer informatie over het gebruik van de MENU toets.

Gebruik de ↓/↑ en OK toetsen om de pictogrammen te selecteren die in de bovenstaande afbeelding van het hoofdmenu worden getoond. Het volgende 1\~11 menu verschijnt. (Druk herhaaldelijk op ↓ om naar beneden te bladeren totdat de pictogrammen in menu 11 verschijnen.) Zie pagina 13 voor meer informatie over de ↓/↑ en OK toetsen.

1 BACKLIGHT (pagina 13)

Selecteer het BACKLIGHT menu om de helderheid van de achtergrondverlichting aan te passen.

2CONTRAST ① (pagina 13)

Selecteer het CONTRAST menu om het beeldcontrast aan te passen.

③ HELDERHEID (pagina 13)

Selecteer het HELDERHEID menu om de helderheid van het beeld (zwartniveau) aan te passen.

4 SCHERM

(pagina 14)

Selecteer het SCHERM menu om de scherpte van het beeld (fase/pitch) en de centrering van het beeld (horizontale/verticale positie) aan te passen.

5 KLEUREN

(pagina

Selecteer het KLEUREN menu om de kleurtemperatuur van het beeld aan te passen. Hiermee past u de toon van het scherm aan.

15)

6 GAMMA

γ (pagina

16)

Selecteer het GAMMA menu om de kleurtinten van het beeld aan te passen.

7 POSITIE MENU (pagina 16)

Selecteer het POSITIE MENU menu om de plaats van het menuscherm te wijzigen.

8INGANG ZOEKEN (alleen SDM-S74B (pagina 16)

Selecteer het INGANG ZOEKEN menu om de invoer automatisch te wijzigen.

9 LANGUAGE (pagina 16)

Selecteer het LANGUAGE menu als u de taal wilt wijzigen die wordt gebruikt voor menu's en berichten.

10 RESET →← (

pagina 17)

Alle standaardinstellingen worden hersteld.

11 TOETSEN SLOT (pagina 17)

Alle toetsen vergrendelen om ongewenst aanpassen of herstellen te vermijden.

■ De MENU, ↓/↑ en OK toetsen gebruiken

1 Geef het hoofdmenu weer.

Druk op de MENU toets om het hoofdmenu op het scherm weer te geven.

2 Selecteer het menu dat u wilt aanpassen.

Druk op de ↓/↑ toetsen om het gewenste menu weer te geven. Druk op de OK toets om het menuonderdeel te selecteren.

3 Pas het item aan.

Druk op de ↓/↑ toetsen om de instelling aan te passen. Druk vervolgens op de OK toets.

Wanneer u op de OK toets drukt, wordt de instelling opgeslagen en verschijnt het vorige menu op het scherm.

4 Sluit het menu.

Druk één keer op de MENU toets om naar het normale beeld terug te keren. Als er niet op een toets wordt gedrukt, wordt het menu na ongeveer 30 seconden automatisch gesloten.

■ De standaardinstellingen herstellen

U kunt de standaardinstellingen herstellen met het RESET menu. Zie (RESET) op pagina 17 voor meer informatie over het herstellen van de standaardinstellingen.

De achtergrondverlichting aanpassen (BACKLIGHT)

Als het scherm te helder is, moet u de achtergrondverlichting aanpassen om het scherm beter leesbaar te maken.

Opmerking

U kunt de achtergrondverlichting niet aanpassen wanneer de ECO stand is ingesteld op HOOG, MIDDEN of LAAG (pagina 18).

1 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

2 Druk op de ↓/↑ toetsen om |∅ (BACKLIGHT) te selecteren en druk op de OK toets.

Het BACKLIGHT menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om het verlichtingsniveau aan te passen en druk op de OK toets.

- Het contrast aanpassen (CONTRAST)

Pas het beeldcontrast aan.

Opmerking

U kunt het contrast niet aanpassen wanneer de ECO stand is ingesteld op HOOG, MIDDEN of LAAG (pagina 18).

1 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

2 Druk op de ↓/↑ toetsen om Ⓐ (CONTRAST) te selecteren en druk op de OK toets.

Het CONTRAST menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om het contrast aan te passen en druk op de OK toets.

Het zwartniveau van een beeld aanpassen (HELDERHEID)

Pas de helderheid van het beeld aan (zwartniveau).

Opmerking

U kunt de helderheid niet aanpassen wanneer de ECO stand is ingesteld op HOOG, MIDDEN of LAAG (pagina 18).

1 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

2 Druk op de ↓/↑ toetsen om ⚙ (HELDERHEID) te selecteren en druk op de OK toets.

Het HELDERHEID menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om de helderheid aan te passen en druk op de OK toets.

De scherpte en centrering van het beeld aanpassen (SCHERM) (alleen SDM-S73E/S74E analoog RGB signaal)

Opmerking

Als u digitale RGB-signalen ontvangt via de DVI-D-ingang, hoeft u geen wijzigingen aan te brengen.

■ Functie voor automatisch aanpassen van de beeldkwaliteit

Als de monitor een ingangssignaal ontvangt, worden de positie en scherpte van het beeld (fase/pitch) automatisch aangepast zodat er een duidelijk beeld op het scherm verschijnt (pagina 18).

Opmerking

Als de functie voor het automatisch aanpassen van de beeldkwaliteit is ingeschakeld, functioneert alleen de ⏻ (stroom) schakelaar.

Als het beeld niet volledig wordt aangepast met de functie voor het automatisch aanpassen van de beeldkwaliteit

U kunt de beeldkwaliteit voor het huidige ingangssignaal automatisch verder aanpassen. (Zie AUTO hieronder.)

Als u de beeldkwaliteit nog verder moet aanpassen

U kunt de scherpte (fase/pitch) en positie (horizontale/verticale positie) van het beeld handmatig aanpassen.

Deze instellingen worden opgeslagen in het geheugen en automatisch opgeroepen wanneer het scherm hetzelfde ingangssignaal ontvangt.

U moet deze instellingen wellicht opnieuw maken als u het ingangssignaal wijzigt nadat u de computer opnieuw hebt aangesloten.

■ De beeldkwaliteit voor het huidige ingangssignaal automatisch verder aanpassen (AUTO)

1 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

2 Druk op de ↓/↑ toetsen om ⚠ (SCHERM) te selecteren en druk op de OK toets.

Het SCHERM menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om AUTO te selecteren en druk op de OK toets.

Pas de fase, pitch en horizontale/verticale positie van het scherm aan voor het huidige ingangssignaal en sla deze instellingen op.

4 Druk op de ↓/↑ toetsen om ↩ te selecteren en druk op de OK toets.

Ga terug naar het menuscherm.

■ De scherpte van het beeld handmatig aanpassen (FASE/PITCH)

U kunt de scherpte van het beeld als volgt aanpassen.

1 Stel de resolutie in op 1280 × 1024 op de computer.

2 Plaats de CD-ROM.

3 Start de CD-ROM, selecteer het land/de regio en het model en geef het testpatroon weer.

Voor Windows

Klik op [Utility] [Windows]/[Win Utility.exe].

Voor Macintosh

Klik op [Utility] → [Mac]/[Mac Utility].

4 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

5 Druk op de ↓/↑ toetsen om Ⓐ (SCHERM) te selecteren en druk op de OK toets.

Het SCHERM menu verschijnt op het scherm.

6 Druk op de ↓/↑ toetsen om FASE te selecteren en druk op de OK toets.

Het FASE menu verschijnt op het scherm.

7 Druk op de ↓/↑ toetsen tot de horizontale strepen tot een minimum zijn gereduceerd.

Pas het beeld zo aan dat de horizontale strepen tot een minimum zijn gereduceerd.

8 Druk op de OK toets.

Het hoofdmenu wordt op het scherm weergegeven.

Als er verticale strepen op het gehele scherm zichtbaar zijn, moet u de pitch als volgt aanpassen.

9 Druk op de ↓/↑ toetsen om PITCH te selecteren en druk op de OK toets.

Het PITCH menu verschijnt op het scherm.

10 Druk op de ↓/↑ toetsen tot de verticale strepen verdwijnen.

Pas het beeld zo aan dat de verticale strepen verdwijnen.

11 Klik op END op het scherm om het testpatroon uit te schakelen.

12 Druk op de OK toets.

Ga terug naar het SCHERM menu.

13 Druk op de ↓/↑ toetsen om ↩ te selecteren en druk op de OK toets.

Ga terug naar het menuscherm.

■ De positie van het beeld handmatig aanpassen (H CENTRERING/V CENTRERING)

Pas de centrering van het beeld als volgt aan wanneer het beeld niet in het midden van het scherm wordt weergegeven.

1 Stel de resolutie in op 1280 × 1024 op de computer.

2 Plaats de CD-ROM.

3 Start de CD-ROM, selecteer het land/de regio en het model en geef het testpatroon weer.

Voor Windows

Klik op [Utility] [Windows]/[Win Utility.exe].

Voor Macintosh

Klik op [Utility] → [Mac]/[Mac Utility].

4 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

5 Druk op de ↓/↑ toetsen om ⚠ (SCHERM) te selecteren en druk op de OK toets.

Het SCHERM menu verschijnt op het scherm.

6 Druk op de ↓/↑ toetsen om H CENTRERING of V CENTRERING te selecteren en druk op de OK toets.

Het H CENTRERING of V CENTRERING menu verschijnt op het scherm.

7 Druk op de ↓/↑ toetsen om het testpatroon in het midden van het scherm te plaatsen.

8 Klik op END op het scherm om het testpatroon uit te schakelen.

9 Druk op de OK toets.

Ga terug naar het SCHERM menu.

10 Druk op de ↓/↑ toetsen om ➤ te selecteren en druk op de OK toets.

Ga terug naar het menuscherm.

De kleurtemperatuur aanpassen (KLEUREN)

U kunt het kleurniveau voor het witte gedeelte van het beeld kiezen uit de standaardinstellingen voor kleurtemperatuur.

U kunt desgewenst de kleurtemperatuur ook nauwkeuriger aanpassen.

1 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

2 Druk op de ↓/↑ toetsen om ☐ (KLEUREN) te selecteren en druk op de OK toets.

Het KLEUREN menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om de gewenste kleurtemperatuur te selecteren en druk op de OK toets.

Wit krijgt een rode in plaats van een blauwe tint wanneer de temperatuur wordt verlaagd van 9300K naar 6500K.

■ De kleurtemperatuur nauwkeurig aanpassen (GEBRUIKERINSTEL)

1 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

2 Druk op de ↓/↑ toetsen om ⚙ (KLEUREN) te selecteren en druk op de OK toets.

Het KLEUREN menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om AANPASSEN te selecteren en druk op de OK toets.

Het menu voor het nauwkeurig aanpassen van de kleurtemperatuur verschijnt op het scherm.

4 Druk op de ↓/↑ toetsen om R (rood) of B (blauw) te selecteren en druk op de OK toets. Druk op de ↓/↑ toetsen om de kleurtemperatuur aan te passen en druk op de OK toets.

Aangezien bij deze instelling de kleurtemperatuur wordt gewijzigd door de componenten R en B te verhogen of te verlagen ten opzichte van G (groen), is de component G vastgelegd.

5 Druk op de ↓/↑ toetsen om ↩ te selecteren en druk op de OK toets.

De nieuwe kleurinstelling wordt opgeslagen in het geheugen voor GEBRUIKERINSTEL en wordt automatisch opgeroepen wanneer GEBRUIKER wordt geselecteerd.

Het hoofdmenu wordt op het scherm weergegeven.

γ De gamma-instelling wijzigen (GAMMA)

U kunt de kleurtinten van het beeld op het scherm afstemmen op de originele kleurtinten van het beeld.

1 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

2 Druk op de ↓/↑ toetsen om γ (GAMMA) te selecteren en druk op de OK toets.

Het GAMMA menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om de gewenste stand te selecteren en druk op de OK toets.

De menupositie wijzigen (POSITIE MENU)

U kunt de positie van het menu wijzigen als dit een beeld op het scherm blokkeert.

1 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

2 Druk op de ↓/↑ toetsen om 📄 (POSITIE MENU) te selecteren en druk op de OK toets.

Het POSITIE MENU menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om de gewenste positie te selecteren en druk op de OK toets.

U kunt kiezen uit 9 posities waar het menu wordt weergegeven.

De invoer automatisch wijzigen (INGANG ZOEKEN) (alleen SDM-S74E)

Als u AUTO AAN selecteert in het INGANG ZOEKEN menu, zoekt de monitor automatisch naar invoersignalen via een ingang en wordt de invoer automatisch gewijzigd voordat de stroombesparingsstand van de monitor wordt ingeschakeld.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↓/↑ toetsen om → (INGANG ZOEKEN) te selecteren en druk op de OK toets.

Het INGANG ZOEKEN menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om de gewenste modus te selecteren en druk op de OK toets.

- AUTO AAN: als de geselecteerde ingang geen invoersignaal heeft of als u een ingang selecteert met de ↓/↑ toets op de monitor en deze ingang geen invoersignaal heeft, verschijnt het bericht (pagina 19) en zoekt de monitor automatisch naar invoersignalen via andere ingangen om de invoer te wijzigen. Als de invoer is gewijzigd, wordt de geselecteerde invoer weergegeven in de linkerbovenhoek van het scherm. Wordt er geen invoersignaal ontvangen, dan wordt de stroombesparingsstand van de monitor automatisch ingeschakeld.

- AUTO UIT:de invoer wordt niet automatisch gewijzigd. Druk op de ↓/↑ toets om de invoer te wijzigen.

A De taal van het menuscherm selecteren (LANGUAGE)

U kunt de taal wijzigen die wordt gebruikt in menu's of berichten die worden weergegeven op deze monitor.

1 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

2 Druk op de ↓/↑ toetsen om 📄 (LANGUAGE) te selecteren en druk op de OK toets.

Het LANGUAGE menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om een taal te selecteren en druk op de OK toets.

• ENGLISH: Engels

• FRANÇAIS: Frans

• DEUTSCH: Duits

- ESPAÑOL: Spaans

• ITALIANO: Italiaans

• NEDERLANDS

• SVENSKA: Zweeds

• РУССКИЙ:

• : 田本語s

• : €Binees

→← De aangepaste gegevens terugzetten naar de standaardwaarden (RESET)

Alle standaardinstellingen worden hersteld.

1 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

2 Druk op de ↓/↑ toetsen om →← (RESET) te selecteren en druk op de OK toets.

Het RESET menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om de gewenste stand te selecteren en druk op de OK toets.

- OK: Alle standaardinstellingen worden hersteld. De (LANGUAGE) instelling wordt niet opnieuw ingesteld door deze methode.

- ANNULEREN: De herstelbewerking annuleren en terugkeren naar het menuscherm.

On De menu's en bedieningselementen vergrendelen (TOETSEN SLOT)

Alle toetsen vergrendelen om ongewenst aanpassen of herstellen te vermijden.

1 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

2 Druk op de ↓/↑ toetsen om O _π (TOETSEN SLOT) te selecteren en druk op de OK toets.

Het TOETSEN SLOT menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om AAN of UIT te selecteren en druk op de OK toets.

- AAN:Alleen de ⏻ (stroom) schakelaar functioneert. Als u een andere bewerking probeert uit te voeren, verschijnt het (OETSEN SLOT) pictogram op het scherm.

- UIT: Schakelt O (TOETSEN SLOT) UIT. Als O (TOETSEN SLOT) is ingesteld op AAN en u op de MENU toets drukt, wordt O_ (TOETSEN SLOT) automatisch geselecteerd.

Deze monitor voldoet aan de richtlijnen voor stroombesparing die zijn opgesteld door VESA, ENERGY STAR en NUTEK. Als de monitor is aangesloten op een computer of een videokaart die voldoet aan de DPM-norm (Display Power Management), gaat de monitor automatisch minder stroom verbruiken zoals hieronder afgebeeld.

SDM-S73E

Stroomstand Stroomverbruik ⏻ (stroom)lampje
normale werking 45 W (maximaal) groen
actief uit*(diepe sluimer)	1 W (maximaal)** oranje
stroomuitgeschakeld	1 W (maximaal)	rood
stroomvoorzieninguitgeschakeld	0 W	uit

SDM-S74E

Stroomstand Stroomverbruik		♣ (stroom) lampje
normale werking 45 W (maximaal) groen
actief uit* (diepe sluimer)	1 W (maximaal)** oranje
stroom uitgeschakeld	1 W (maximaal)	rood
stroomvoorziening uitgeschakeld	0 W	uit

* Als de stand "actief uit" van de computer wordt geactiveerd, valt het ingangssignaal weg en verschijnt GEEN INPUT SIGNAAL op het scherm. Na 5 seconden wordt de stroomspaarstand van de monitor geactiveerd.
"Diepe sluimer" is een stroomspaarstand die is gedefinieerd door de Environmental Protection Agency.
** Het maximale stroomverbruik is 1,0 W in gebieden met 100-120 V wisselstroom.

Het stroomverbruik verminderen (ECO modus)

Als u herhaaldelijk op de ECO toets aan de voorkant van de monitor drukt, kunt u de helderheid van het scherm selecteren.

Elke modus wordt op het scherm weergegeven en de helderheid van het scherm wordt beperkt op basis van de modus. Het menu verdwijnt automatisch na ongeveer 5 seconden.

De helderheid van het scherm en het stroomverbruik worden beperkt als de modus wordt gewijzigd van HOOG in MIDDEN in LAAG.

De standaardinstelling voor de helderheid van het scherm is GEBRUIKER.

Als u GEBRUIKER selecteert, kunt u het niveau van de achtergrondverlichting aanpassen door op de ↓/↑ toetsen te drukken, op dezelfde manier als wanneer u BACKLIGHT selecteert met het menu.

Opmerking

Alleen als de ECO modus is ingesteld op GEBRUIKER, zijn de items BACKLIGHT, CONTRAST en HELDERHEID in het menu beschikbaar (pagina 13).

Functie voor automatisch aanpassen van de beeldkwaliteit (alleen SDM-S73E/S74E analoog RGB signaal)

Als de monitor een ingangssignaal ontvangt, worden de beeldpositie en -scherpte (fase/pitch) automatisch aangepast zodat er een scherp beeld op het scherm verschijnt.

Fabrieksinstelling

Als de monitor een ingangssignaal ontvangt, wordt deze automatisch afgestemd op een van de fabrieksinstellingen die in het geheugen van de monitor zijn opgeslagen om een beeld van hoge kwaliteit in het midden van het scherm te verkrijgen.

Wanneer het ingangssignaal overeenkomt met de fabrieksinstelling, wordt het beeld automatisch op het scherm weergegeven met de juiste standaardinstellingen.

Als ingangssignalen niet overeenkomen met de fabrieksinstellingen

Als de monitor een ingangssignaal ontvangt dat niet overeenkomt met een van de fabrieksinstellingen, wordt de functie voor het automatisch aanpassen van de beeldkwaliteit van de monitor geactiveerd waardoor er altijd een scherp beeld verschijnt op het scherm (binnen het volgende frequentiebereik):

Horizontale frequentie: 28–80 kHz

Verticale frequentie: 48–75 Hz

De eerste keer dat de monitor ingangssignalen ontvangt die niet overeenkomen met een van de fabrieksinstellingen, kan het langer dan normaal duren voordat het beeld op het scherm verschijnt. De instelgegevens worden automatisch opgeslagen in het geheugen zodat de monitor op dezelfde manier werkt als wanneer de monitor signalen ontvangt die wel overeenkomen met een van de fabrieksinstellingen.

Fase, pitch en beeldpositie handmatig aanpassen

Voor sommige ingangssignalen kunnen beeldpositie, fase en pitch niet helemaal automatisch worden aangepast. Deze instellingen kunnen dan handmatig worden aangepast (pagina 14). Wanneer u deze instellingen handmatig aanpast, worden deze als gebruikersstanden in het geheugen opgeslagen en automatisch weer opgeroepen wanneer de monitor dezelfde ingangssignalen ontvangt.

Opmerking

Als de functie voor het automatisch aanpassen van de beeldkwaliteit is geactiveerd, functioneert alleen de ⏻ (stroom) schakelaar.

Problemen oplossen

Lees dit gedeelte aandachtig door voordat u contact opneemt met de technische ondersteuning.

Schermberichten

Als er een probleem is met het ingangssignaal, wordt een van de volgende berichten weergegeven op het scherm. Zie "Problemen en oplossingen" op pagina 20 om dit probleem op te lossen.

Als "BUITEN BEREIK" op het scherm verschijnt

Dit geeft aan dat het ingangssignaal niet wordt ondersteund door de monitor. Controleer de volgende punten.

Zie "Problemen en oplossingen" op pagina 20 voor meer informatie over schermberichten.

Als "xxx.x kHz/xxx Hz" wordt weergegeven

Dit geeft aan dat de horizontale of verticale frequentie niet wordt ondersteund door de monitor.

De cijfers staan voor de horizontale en verticale frequenties van het huidige ingangssignaal.

SDM-S73E

Als "RESOLUTIE > 1280 × 1024" wordt weergegeven

Dit geeft aan dat de resolutie niet wordt ondersteund door de monitor (1280 × 1024 of minder).

SDM-S73E

SDM-S74E

Ais "GEEN INPUT SIGNAAL" op het scherm verschijnt

Dit geeft aan dat er geen signaal wordt ingevoerd via de gekozen aansluiting.

Wanneer INGANG ZOEKEN (pagina 16) bij de SDM-S74E op AUTO AAN staat, vindt de monitor een ander ingangssignaal en wordt de ingang automatisch gewijzigd.

SDM-S73E

SDM-S74E

De monitor schakelt ongeveer 5 seconden nadat het bericht is verschenen over naar de stroomspaarstand.

Als "KABEL NIET AANGESLOTEN" op het scherm verschijnt

Dit geeft aan dat de videosignaalkabel niet is aangesloten op de gekozen aansluiting.

Wanneer INGANG ZOEKEN (pagina 16) bij de SDM-S74E op AUTO AAN staat, vindt de monitor een ander ingangssignaal en wordt de ingang automatisch gewijzigd.

SDM-S73E

SDM-S74E

Problemen en oplossingen

Raadpleeg de gebruiksaanwijzing van de aangesloten computer of apparatuur wanneer u problemen hebt met een aangesloten computer of andere apparatuur.

Probleem Controleer deze punten
Geen beeld
Het ⏻ (stroom) lampje brandt niet of het ⏻ (stroom) lampje gaat niet branden wanneer u op de ⏻ (stroom) schakelaar drukt.	• Controleer of het netsnoer goed is aangesloten.• Controleer of de MAIN POWER schakelaar van de monitor aan staat (pagina 9).
De ⏻ (stroom) lampje licht rood op.	• Controleer of de ⏻ (stroom) schakelaar aan staat.
KABEL NIET AANGESLOTEN verschijnt op het scherm.	• Controleer of de videosignaalkabel goed is aangesloten en of alle stekkers goed vastzitten (pagina 7).• Controleer of de pinnen van de video-ingang niet zijn verbogen of naar binnen zijn gedrukt.• Controleer of de instelling voor ingangsselectie juist is (alleen SDM-S74E) (pagina 11).• Er is een videosignaalkabel aangesloten die niet is bijgeleverd. Als u een videosignaalkabel aansluit die niet is bijgeleverd, kan KABEL NIET AANGESLOTEN op het scherm verschijnen. Dit duidt niet op een storing.
GEEN INPUT SIGNAAL verschijnt op het scherm of het ⏻ (stroom) lampje is oranje of afwisselend groen en oranje.	• Controleer of de videosignaalkabel goed is aangesloten en of alle stekkers goed vastzitten (pagina 7).• Controleer of de pinnen van de video-ingang niet zijn verbogen of naar binnen zijn gedrukt.• Controleer of de instelling voor ingangsselectie juist is (alleen SDM-S74E) (pagina 11).■ Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door de monitor• De computer staat in de stroomspaarstand. Druk op een willekeurige toets op het toetsenbord of verplaats de muis.• Controleer of de grafische kaart goed is geïnstalleerd.• Controleer of de computer is ingeschakeld.• Start de computer opnieuw op.
BUITEN BEREIK verschijnt op het scherm (pagina 19).	■ Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door de monitor• Controleer of het videofrequentiebereik binnen de monitorspecificaties valt. Als u een oude monitor hebt vervangen door deze monitor, moet u de oude monitor opnieuw aansluiten en de grafische kaart van de computer aanpassen aan het volgende bereik:SDM-S73EHorizontaal: 28 – 80 kHz (analoog RGB)Verticaal: 48 – 75 Hz (analoog RGB)Resolutie: 1280 × 1024 of minderSDM-S74EHorizontaal: 28 – 80 kHz (analoog RGB), 28 – 64 kHz (digitaal RGB)Verticaal: 48 – 75 Hz (analoog RGB), 60 Hz (digitaal RGB)Resolutie: 1280 × 1024 of minder
U gebruikt Windows. • Als u een oude monitor hebt vervangen door deze monitor, moet u de oude monitor opnieuw aansluiten en de volgende procedure uitvoeren. Selecteer "SONY" in de lijst met fabrikanten en selecteer "SDM-S73E" of "SDM-S74E" in de lijst met "modellen" in het Windows-venster voor apparaatselectie. Als de modelnaam van deze monitor niet in de lijst met "modellen" verschijnt, moet u "Plug & Play" proberen.
Bij gebruik van een Macintosh systeem.Het beeld flikkert, springt, oscilleert of is vervormd.	• Gebruik desgewenst een adapter (niet meegeleverd) bij aansluiting op een Macintosh computer. Sluit de adapter aan op de computer voordat u de videosignaalkabel aansluit.Pas de pitch en fase aan (alleen SDM-S73E/S74E analoog RGB signaal) (pagina 14).Probccr de monitor aan te sluiten op een ander stopcontact, bij voorkeur op een ander circuit.Verander de stand van de monitor.■ Probleem dat wordt veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door de monitorRaadpleeg de handleiding van de grafische kaart voor de juiste instelling van de monitor.Controlleer of de grafische modus (VESA, Macintosh 19" Color, enzovoort) en defrequentie van het ingangssignaal worden ondersteund door deze monitor. Zelfs als defrequentie binnen het juiste bereik ligt, hebben bepaalde grafische kaarten eensynchronisatiepuls die te smal is om correct te worden gesynchroniseerd door de monitor.Deze monitor verwerkt geen interlace-signalen. Stel deze in op progressive-signalen.Pas de frequentie voor vernieuwen (verticale frequentie) van de computer aan om eenoptimaal beeld te verkrijgen.
Het beeld is wazig.	Pas de helderheid en het contrast aan (pagina 13).Pas de pitch en fase aan (alleen SDM-S73E/S74E analoog RGB signaal) (pagina 14).■ Probleem dat wordt veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door de monitorStel de resolutie in op 1280 × 1024 op de computer.
Echobeeld (ghosting). • Gebruik geen videoverlengsnoeren en/of videoschakeldozen.Controlleer of alle stekkers goed vastzitten.
Het beeld is niet gecentreerd of heeft niet de juiste afmetingen.(alleen SDM-S73E/S74E analoog RGB signaal)	Pas de pitch en fase aan (pagina 14).Pas de positie van het beeld aan (pagina 15). Houd er rekening mee dat in bepaaldevideostanden het scherm niet volledig wordt gevuld.
Het beeld is te klein. ■	Probleem dat wordt veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door de monitorStel de resolutie in op 1280 × 1024 op de computer.
Het beeld is donker.	Pas de achtergrondverlichting aan (pagina 13).Pas de helderheid aan (pagina 13).Pas de gamma aan met het GAMMA menu. (pagina 16).Na het inschakelen van de monitor duurt het enkele minuten voordat het scherm oplicht.Het scherm wordt wellicht donkerder, afhankelijk van de geselecteerde ECO modus.
Golvend of elliptisch patroon (moiré) is zichtbaar.	Pas de pitch en fase aan (alleen SDM-S73E/S74E analoog RGB signaal) (pagina 14).
De kleur is niet gelijkmatig.	Pas de pitch en fase aan (alleen SDM-S73E/S74E analoog RGB signaal) (pagina 14).
Onzuivere witweergave.	Pas de kleurtemperatuur aan (pagina 15).
De toetsen van de monitor werken niet (overschijnt op het scherm).	Als TOETSEN SLOT is ingesteld op AAN, stelt u deze in op UIT (pagina 17).
Het scherm wordt na enige tijd uitgeschakeld.	■ Problemen die worden veroorzaakt door de aangesloten computer of andere apparatuurSchakel de stroomspaarstand van de computer uit.
De resolutie die op het menuscherm wordt weergegeven, is onjuist.	Afhankelijk van de instelling van de grafische kaart, kan de resolutie die op het menuscherm wordt weergegeven, niet overeenkomen met de resolutie die in de computer is ingesteld.
Nadat de stroom is uitgeschakeld, blijft het ⏻ (stroom) lampje enige tijd branden.	Als de stroom is ingeschakeld maar de ⏻ (stroom) schakelaar is niet ingedrukt of als de monitor in de stroomspaarstand staat en u de MAIN POWER schakelaar uitschakelt, wordt het ⏻ (stroom) lampje wellicht niet direct uitgeschakeld. Dit duidt niet op een storing.

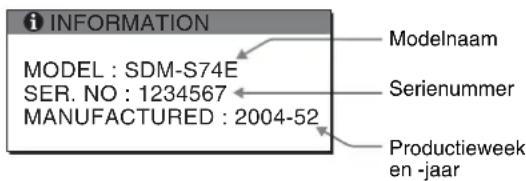

De gegevens van deze monitor weergeven

Houd de MENU knop langer dan 5 seconden ingedrukt terwijl de monitor een videosignaal ontvangt totdat het infovenster verschijnt.

Als u nogmaals op de MENU knop drukt, verdwijnt het venster.

Voorbeeld

Als een probleem blijft optreden, moet u contact opnemen met een erkende Sony dealer en de volgende informatie opgeven:

• Modelnaam: SDM-S73E of SDM-S74E
- Serienummer
• Gedetailleerde beschrijving van het probleem
- Datum van aanschaf
- Naam en specificaties van uw computer en grafische kaart
- Type ingangssignalen (analoog RGB/digital RGB)

Technische gegevens

SDM-S73E

LCD-scherm Type: a-Si TFT Active Matrix

Beeldformaat: 17,0 inch

Ingangssignaalindeling RGB-werkingsfrequentie*

Horizontaal: 28 - 80 kHz

(Analoog RGB)

Verticaal: 48 – 75 Hz (Analoog RGB)

Resolutie Horizontaal: Max. 1280 punten

Verticaal: Max. 1024 lijnen

Ingangssignaalniveaus RGB-videosignaal

0,7 Vp-p, 75 Ω, positief

SYNC-signaal

TTL-niveau, 2,2 kΩ,

positief of negatief

(afzonderlijk horizontaal en verticaal

of composite sync)

0,3 Vp-p, 75 Ω, negatief

(Sync op grocn)

Stroomvereisten 100 - 240 V, 50 - 60 Hz,

Max. 1,0 A

Elektriciteitsverbruik Max. 45 W

Werkingstemperatuur 5 - 35°C

Afmetingen (breedte/hoogte/diepte)

Scherm (rechtop):

Ongeveer

367×403-463×234mm

(met standaard)

Ongeveer 367 × 315 × 60 mm

(zonder standaard)

Gewicht Ongeveer 5,8 kg (met standaard)

Ongeveer 4,1 kg

(zonder standaard)

Plug & Play DDC2B

Accessoires Zie pagina 6.

SDM-S74E

LCD-scherm Type: a-Si TFT Active Matrix

Beeldformaat: 17,0 inch

Ingangssignaalindeling RGB-werkingsfrequentie*

Horizontaal: 28 - 80 kHz

(Analoog RGB)

28 - 64 kHz

(Digital RGB)

Verticaal: 48 – 75 Hz (Analoog RGB)

60 Hz (Digital RGB)

Resolutie Horizontaal: Max. 1280 punten

Verticaal: Max. 1024 lijnen

Ingangssignaalniveaus RGB-videosignaal

0,7 Vp-p, 75 Ω, positief

SYNC-signaal

TTL-niveau, 2,2 kΩ,

positief of negatief

(afzonderlijk horizontaal en verticaal

of composite sync)

0,3 Vp-p, 75 Ω, negatief

(Sync op groen)

Digital RGB (DVI) signaal:

TMDS (Single link)

Stroomvereisten 100 – 240 V, 50 – 60 Hz,

Max. 1,0 A

Elektriciteitsverbruik Max. 45 W

Werkingstemperatuur 5 - 35°C

Afmetingen (breedte/hoogte/diepte)

Scherm (rechtop):

Ongeveer

367×403-463×234mm

(met standaard)

Ongeveer 367 × 315 × 60 mm

(zonder standaard)

Gewicht Ongeveer 5,9 kg (met standaard)

Ongeveer 4,2 kg

(zonder standaard)

Plug & Play DDC2B

Accessoires Zie pagina 6.

* Aanbevolen horizontale en verticale synchronisatie-conditie

• Horizontale synchronisatiebreedte moet meer dan 4,8% van de totale horizontale tijd zijn of 0,8 µsec, afhankelijk van wat het grootst is.
• Horizontale onderdrukkingsbreedte moet meer dan 2,5 µsec zijn.
• Verticale onderdrukkingsbreedte moet meer dan 450 µsec zijn.

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.
