Marka	Sony
Model	SDM-S73E
Ürün Türü	LCD Ekran
Ekran Boyutu	17 inç (43,2 cm)
Maksimum Çözünürlük	1280 x 1024 piksel
Panel Türü	Aktif Matris a-Si TFT
Giriş Sinyali	Analog RGB (HD15)
Yatay Frekans	28 - 80 kHz
Dikey Frekans	48 - 75 Hz
Güç Tüketimi (Normal)	45 W maks.
Güç Tüketimi (Bekleme)	1 W maks.
Güç Kaynağı	100 - 240 V, 50/60 Hz
Standlı Boyutlar (G x Y x D)	367 x 403-463 x 234 mm
Standsız Boyutlar (G x Y x D)	367 x 315 x 60 mm
Standlı Ağırlık	5,8 kg
Standsız Ağırlık	4,1 kg
Eğim Açısı	Yaklaşık 5° öne, 30° arkaya
Yükseklik Ayarı	Yaklaşık 60 mm
Enerji Tasarrufu Fonksiyonları	ECO Modu (Yüksek, Orta, Düşük, Kullanıcı)
Görüntü Ayarları	Arka Işık, Kontrast, Parlaklık, Faz/Saat, Ortalama, Renk, Gama
Menü Dilleri	İngilizce, Fransızca, Almanca, İspanyolca, İtalyanca, Felemenkçe, İsveççe, vb.
Bakım	Yumuşak bir bezle temizleyin; çözücü kullanmayın
Güvenlik	Temizlemeden önce fişi çekin; aşırı sıcaklıklardan, darbelerden, tozdan kaçının
Onarılabilirlik	Yedek parçalar mevcuttur; yetkili Sony satıcısıyla iletişime geçin

Sık sorulan sorular - SDM-S73E SONY

Ekran siyah kalırsa ne yapmalıyım?

Güç kablosunun takılı olduğundan ve ANA GÜÇ anahtarının I konumunda olduğundan emin olun. Güç göstergesi kırmızıysa, ⏻ düğmesine basın. Ayrıca video kablosunu kontrol edin.

'VİDEO GİRİŞİ YOK' mesajı neden görüntüleniyor?

Bu, hiçbir video sinyali algılanmadığı anlamına gelir. Video kablosu bağlantılarını ve bilgisayarın bekleme modunda olmadığını kontrol edin. Klavyede bir tuşa basın veya fareyi hareket ettirin.

Görüntü netliğini nasıl ayarlarım?

EKRAN menüsünü kullanın: önce yatay bantları gidermek için FAZ'ı, ardından dikey bantlar için SAAT'i ayarlayın. Ayrıca OTOMATİK ile otomatik ayarlamayı başlatabilirsiniz.

'FREKANS ARALIĞI DIŞI' mesajı ne anlama geliyor?

Giriş sinyali desteklenen frekansların dışındadır (yatay < 80 kHz, dikey < 75 Hz). Bilgisayarın çözünürlüğünü 1280 x 1024 veya daha düşüğe ayarlayın ve frekansları kontrol edin.

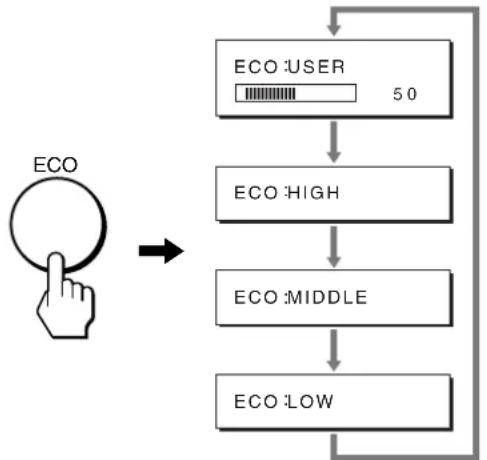

Bu monitörle nasıl enerji tasarrufu yapabilirim?

ECO tuşuna basarak YÜKSEK, ORTA, DÜŞÜK veya KULLANICI modları arasından seçim yapın. Seviye ne kadar düşükse, parlaklık ve güç tüketimi o kadar azalır.

Görüntü titriyor veya atlıyor, ne yapmalıyım?

EKRAN menüsünde adım ve faz ayarlarını yapın. Ayrıca video kablosunun düzgün bağlandığından emin olun ve monitörü manyetik alan kaynaklarından uzaklaştırın.

Ayarları varsayılan değerlere nasıl sıfırlarım?

MENÜ tuşuyla SIFIRLA menüsüne gidin, dil hariç tüm ayarları sıfırlamak için TAMAM'ı seçin.

LCD ekranda siyah veya parlak noktalar var, bu normal mi?

Evet, bu normaldir. Yüksek hassasiyetli LCD teknolojisi birkaç sabit nokta gösterebilir (piksellerin %99,99'u aktif). Bu bir kusur değildir.

Ekranı güvenli bir şekilde nasıl temizlerim?

Güç kablosunu çekin. Yumuşak, kuru bir bez kullanın. Gerekirse bezi antistatik olmayan bir cam temizleyiciyle hafifçe nemlendirin. Asla alkol, benzin veya aşındırıcı maddeler kullanmayın.

Bu monitörde DVI kablosu kullanabilir miyim?

SDM-S73E modelinde DVI girişi yoktur. Yalnızca HD15 konektörü üzerinden analog sinyalleri kabul eder. SDM-S74E modelinde DVI-D girişi mevcuttur.

KULLANIM KILAVUZU SDM-S73E SONY

Bölümlerin ve kontrol düğmelerinin tanımlanması....5

Kurulum....6

Kurulum 1: Ayak kilit pinini dışarı çekin....6

Kurulum 2: Video sinyal kablolarını takın ..... 6

Kurulum 3: Güç kablosunu bağlayın....8

Kurulum 4: Kabloları sağlamlayın ve arka kapağı kapatın ..... 8

Kurulum 5: Monitörü ve bilgisayarı açın ..... 9

Kurulum 6: Yüksekliği ve eğikliği ayarlama ..... 10

Giriş sinyalini seçme (INPUT düğmesi) (sadece SDM-S74E)....10

Monitörün Kullanıcıya Bağlı Ayarı .....11

Menüyü kullanma 11

Arka ışığı ayarlama (BACKLIGHT)....12

● Kontrasti ayarlama (CONTRAST) 12

Görüntünün siyah seviyesini ayarlama (BRIGHTNESS) ..... 12

A Resmin keskinliğini ve ortalanmasını ayarlama (SCREEN)

(sadece SDM-S73E/S74E analog RGB sinyali). 13

Renk ısisını ayarlama (COLOR) 14

γ Gama ayarının değiştirilmesi (GAMMA) 15

Menü konumunu değiştirme (MENU POSITION) ..... 15

Girişi otomatik olarak değiştirme (INPUT SENSING) (sadece SDM-S74E) 15

Ekran menüsü dilini seçme (LANGUAGE) 15

→← Tüm ayar verilerini fabrika ayarlarına sıfırlama (RESET) ..... 15

Oπ Menüleri ve kontrol düğmelerini kilitleme (MENU LOCK)....16

Teknik Özellikler 16

Enerji tasarrufu fonksiyonu 16

Güç tüketimini azaltma (ECO modu) 17

Otomatik resim kalitesi ayarlama fonksiyonu (sadece SDM-S73E/

S74E analog RGB sinyali)....17

Sorun giderme....18

Görüntülü mesajlar 18

Hata belirtileri ve olası giderme yöntemleri 19

Özellikler 22

• Macintosh, Apple Computer, Inc.'in tescilli markasıdır, A.B.D ve diğer ülkelerde tescil edilmiştir.
• Wind ^® AsB.D. ve diğer ülkelerde Microsoft Corporation'ın tescilli markasıdır.
• IBM PC/AT ve VGA, A.B.D. IBM Corporation'ın tescilli markalarıdır.
• VESA ve DDC™ Video Electronics Standards Association' in tescilli markalarıdır.
• ENERGY STAR A.B.D. tescilli markasıdır.
• Adobe ve Acrobat, Adobe Systems Incorporated'ın markalarıdır.
• Burada adı geçen diğer bütün ürün isimleri, ilgili şirketlerin markaları veya tescilli markaları olabilir.
• A y r i c ^TM , vě “®” bu el kitabında her yerde söz edilmez.

Uyarılar

Güç bağlantıları ile ilgili uyarı

- Verilen güç kablosunu kullanın. Eğer farklı bir güç kablosu kullanıyorsanız, güç kaynağınızla uyumlu olduğundan emin olun.

A.B.D. deki müşteriler için

Eğer uygun kablo kullanmazsanız, bu monitor zorunlu FCC standartlarına uygun olmayacaktır.

İngiltere'deki müşteriler için

Eğer bu monotörü İngiltere'de kullanıyorsanız, İngiltere'ye uygun güç kablosu kullanın.

Fiş tiplerinin örnekleri

100 ila 120 V AC için

200 ila 240 V AC için

sadece 240 V AC için

Cihaz, kolaylıkla erişilebilen bir prize yakın olarak yerleştirilmelidir.

Kurulum

Monitörü aşağıdaki yerlerde kurmayın veya bırakmayın:

• Aşırı sıcak yerler, örneğin radyatör yanı, ıstılcı yanı veya doğrudan güneş ışığı alan yerler. Monitörü, mesela güneş altında park edilmiş araba içinde veya ıstılcı yanında, aşırı sıcağa maruz bırakmak, kasada deformasyona ve arızalara sebep olabilir.
• Mekanik vibrasyon veya şoka açık yerlerde.
• TV veya diğer ev aletleri gibi güçlü manyetik alan yaratan cihazların yakınında.
• Aşırı derecede toz, kir veya kum olan yerlerde, örneğin açık pencere kenarı veya çıkış kapısı gibi. Eğer geçici olarak dış ortamda kullanılması gerekiyorsa, havadaki toza ve kire karşı gerekli önlemleri almalısınız. Aksi takdirde tamiri mümkün olmayan arızalar oluşabilir.

LCD ekranı kullanma

• LCD ekranı güneşe bakar şekilde bırakmayın, bu LCD ekrana zarar verebilir. Monitörü pencere yanına yerleştirirken dikkatli olun.
• LCD ekrana bastırmayın veya ekranı çizmeyin. LCD ekran üzerine ağır nesneler koymayın. Bu ekranın düzgünlüğünü kaybetmesine veya LCD panel arızasına sebep olabilir.
• Eğer monitor soğuk bir yerde kullanlırsa, ekranda hayalet görüntü oluşabilir. Bu bir arıza değildir. Sıcaklık normal çalışma seviyesine döndüğünde, ekran normale döner.
• Eğer sabit bir resim uzun süre gösterilirse, bir süre için hayalet görüntü oluşabilir. Hayalet görüntü daha sonra yok olur.
• LCD panel çalışma sırasında ısınır. Bu bir arıza değildir.

LCD ile ilgili not (Likit Kristal Ekran)

Lütfen LCD ekranın yüksek hassasiyet teknolojisi ile yapıldığını unutmayın. Bununla birlikte, LCD ekran üzerinde sabit siyah noktalar veya parlak ışık noktaları (kırmızı, mavi veya yeşil) ve düzensiz renkli şeritler ya da parlaklık belirebilir. Bu bir arıza değildir.

(Etkili noktalar: %99,99 dan fazla)

Bakım

• Monitörünüzü temizlemeden önce güç kablosunu elektrik prizinden çekin.
• LCD ekranı yumuşak bir bez ile temizleyin. Eğer cam temizleyici bir sıvı kullanacaksanız, anti statik çözelti veya benzeri katkı içeren bir temizleyici kullanmayın, bu LCD ekranın kaplamasını çizebilir.
• Kasayı, paneli ve kontrolleri halif deterjanlı solüsyonla ıslatılmış yumuşak bir bez ile temizleyin. Aşındırıcı ped, temizleme tozu veya alkol ya da benzin gibi çözücüler kullanmayın.
• Ekran yüzeyini tükenmez kalem veya tornavida gibi keskin veya aşındırıcı maddelerle, dokunmayın ve temas etmeyin. Bu tür bir temas resim tüpünde çizilmeye yol açabilir.
• Eğer monitor böcek ilaçları gibi güçlü solventlere maruz kalır veya kauçuk yada vinil malzemelerle sert temasta bulunursa malzemede bozulma veya LCD ekran kaplamasında bozulma meydana gelebilir.

Taşıma

• Taşima esnasında monitördeki tüm kabloları ayırın ve ekranı çizmemeye özen göstererek LCD monitorün iki tarafından sıkıca tutun. Eğer monitorü düşürürseniz yaralanabilirsiniz veya monitor hasar görebilir.
• Bu monitörü tamir veya gönderi için taşırken orijinal kutusunu, ayak kilit pinini ve ambalaj malzemelerini kullanın.

Monitörün atılması

• Bu monitörü genel ev atıkları ile birlikte atmayın.
• Bu monitörde kullanılan flüoresan tüpte civa bulunmaktadır. Bu monitörün atılmasında yerel temizlik idarenizin yönetmeliklerine uyulması gereklidir.

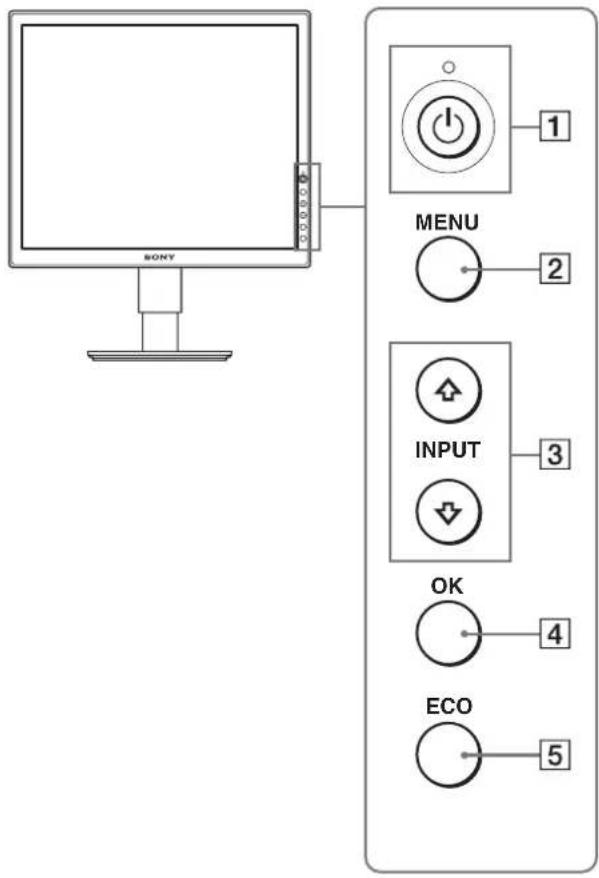

Bölümlerin ve kontrol düğmelerinin tanımlanması

Daha fazla detay için parantez içindeki sayfalara bakınız. Bu sayfadaki monitor çizimi SDM-S74E'e aittir.

LCD monitörün ön yüzü

LCD monitörün yandan görüntü sü

1 ⏻ (Güç) düğmesi ve ⏻ (güç) göstergesi (sayfalar 9, 16)

(güç) ışığı kırmızı iken, bu düğme monitörü açar. Monitörü kapatmak için, bu düğmeye tekrar basın.
(güç) ışığı yanmazsa, MAIN POWER düğmesinc (6) basın.

2 MENU düğmesi (sayfalar 11, 12)

Bu düğme menü ekranını açar ve kapatır.

3 ↓/↑ düğmeleri (sayfa 12)

Bu düğmeler, menü maddelerini seçmek ve ayar yapmak için kullanılır. SDM-S74E üzerindeki bu düğmeler ayrıca, monitöre iki bilgisayar bağlandığında video giriş sinyalinin INPUT1 ve INPUT2 arasında geçiş yapmasını sağlar. (Sadece menü kapalıkyen kullanılır.)

4 OK düğmesi (sayfa 12)

Bu düğme, ↓/↑ düğmeleri ile seçilen menü maddelerini ve yapılan ayarları aktive eder (3).

⑤ ECO düğmesi (sayfa 17)

Bu düğme, güç tüketimini azaltmak için kullanılır.

6 MAIN POWER düğmesi (sayfa 9)

Bu düğme, monitörün ana gücünü açar ve kapatır.

SDM-S73E

SDM-S74E

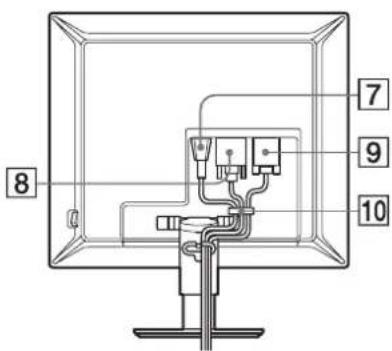

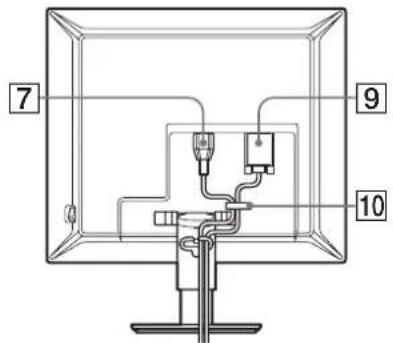

7 AC IN soketi (sayfa 8)

Bu soket güç kablosunu bağlar (sağlanmıştır).

8 DVI-D giriş soketi (dijital RGB) (sadece SDM-S74E) (sayfa7)

Bu soket DVI Rev.1.0 ile uyumlu dijital RGB video sinyallerini verir.

9 HD15 giriş soketi (analog RGB) (sayfa7)

Bu soket RGB video (0,700 Vp-p, pozitif) ve sync sinyallerini verir.

10 Kablo tutucu (sayfa 8)

Bu parça, kabloları ve ağ kablolarını monitöre sabitler.

Kurulum

Monitörünüzü kullanmaya başlamadan önce, aşağıdakilerin kutuda bulunduğundan emin olun:

• LCD ekran
• Güç kablosu
• HD15-HD15 video sinyal kablosu (analog RGB)
• DVI-D video sinyal kablosu (dijital RGB) (sadece SDM-S74E)
- CD-ROM (Windows/Macintosh için program yazılımı, İşletim Talimatları, vs.)
• Garanti kartı
• Kolay Kurulum Kılavuzu

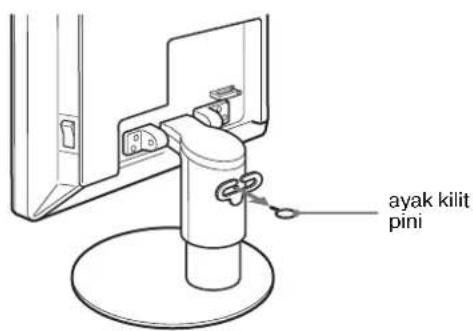

Kurulum 1: Ayak kilit pinini dışarı çekin

Kurulum 2: Video sinyal kablolarını takın

• Bağlamadan önce monitörü ve bilgisayarınızı kapatın.
• Bilgisayarı monitörün HD15 giriş soketine bağlarken (analog RGB), “HD15 çıkış soketi olan bir bilgisayar bağlayım (analog RGB)” bakın (sayfa7).

Notlar

• Video sinyal kablosu bağlayıcısının pinlerine dokunmayın, dokunmak pinlerin eğilmesine yol açabilir.
• Video sinyal kablosu soketinin (bağlantısı) bükülmesini engellemek için HD 15 soketinin yönünü kontrol ediniz.

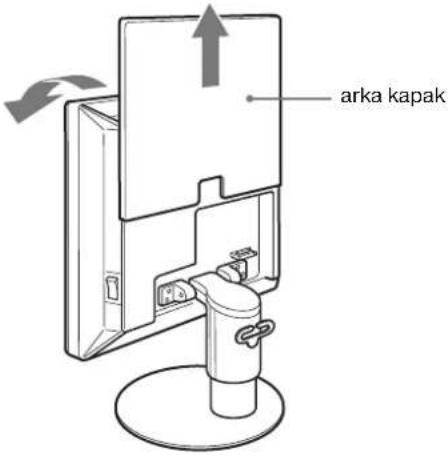

1 Arka kapağı yukarı kaydırın.

2 Monitörü öne eğin.

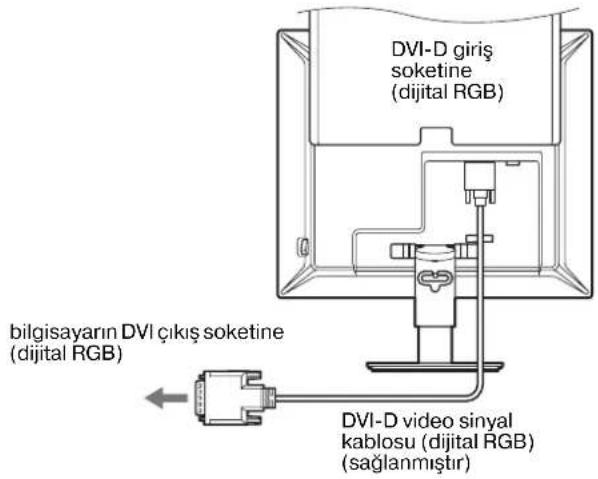

DVI çıkış soketi olan bir bilgisayar bağlayın (dijital RGB) (sadece SDM-S74E)

Sağlanan DVI-D video sinyal kablosunu (dijital RGB) kullanarak, bilgisayarı monitorün DVI-D giriş soketine (dijital RGB) bağlayın.

HD15 çıkış soketi olan bir bilgisayar bağlayın (analog RGB)

Sağlanan HD15-HD15 vidco sinyal kablosunu (analog RGB) kullanarak, bilgisayarı monitorün HD 15 giriş soketine (analog RGB) bağlayın.

Bilgisayanı, aşağıdaki şekillere bakarak bağlayın.

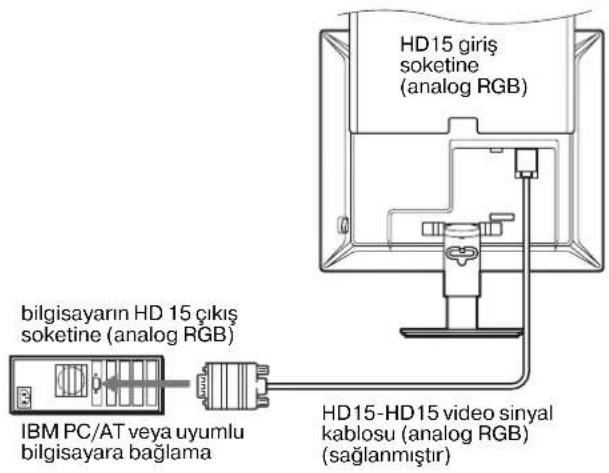

■ IBM PC/AT ve uyumlu bir bilgisayara bağlama

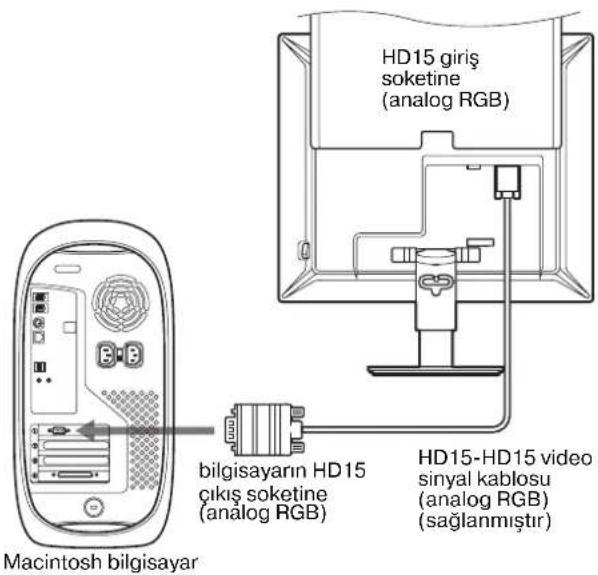

■ Bir Macintosh bilgisayara bağlama

Bir Macintosh bilgisayar bağlarken, gerekirse bir adaptör (sağlanmamıştır) kullanın. Video sinyal kablosunu bağlamadan önce adaptörü bilgisayara bağlayın.

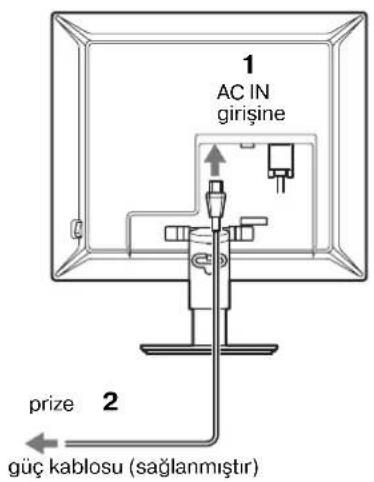

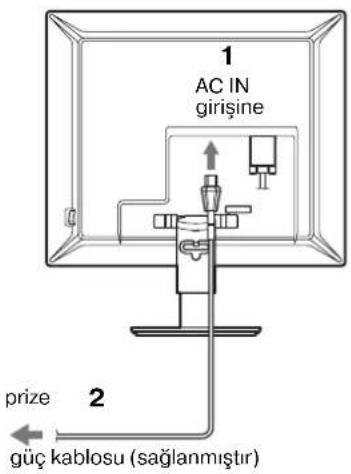

Kurulum 3: Güç kablosunu bağlayın

1 Sağlanan güç kablosunu monitorün AC IN soketine sağlam bir şekilde bağlayın.
2 Diğer ucu bir prize sağlam bir şekilde takın.

SDM-S73E

SDM-S74E

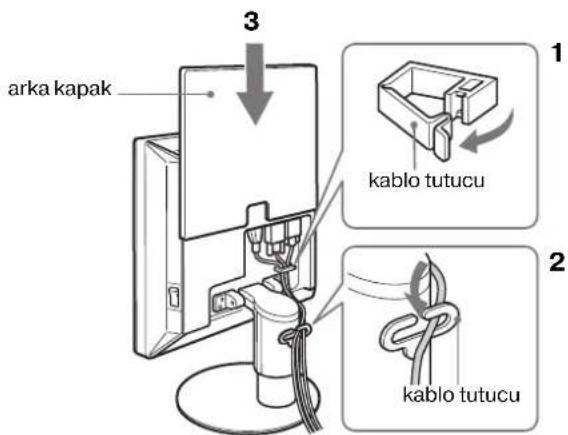

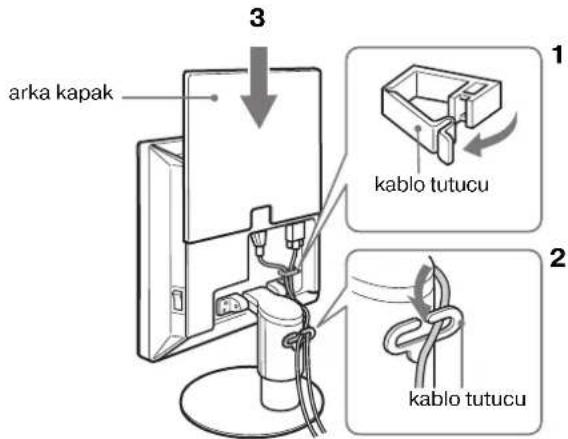

Kurulum 4: Kabloları sağlamlayın ve arka kapağı kapatın

1 Kasa üzerindeki kablo tutucuyu kullanarak güç kablosunu ve video sinyal kablolarını güvenceye alın.
2 Ayak üzerindeki kablo tutucuyu kullanarak kablo ve kordonları güvenceye alın.

3 Arka kapağı aşağı kaydırın.

SDM-S73E

SDM-S74E

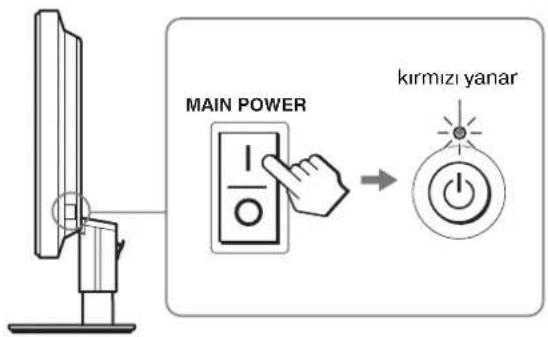

Kurulum 5: Monitörü ve bilgisayarı açın

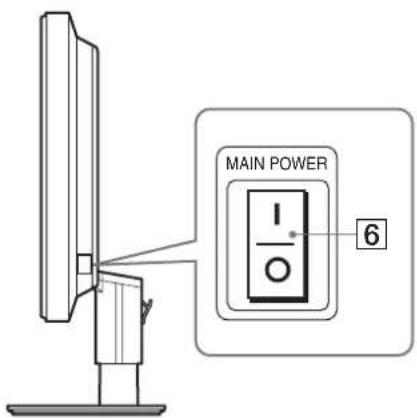

1 Basılı değilse, monitörün sağ tarafından MAIN POWER düğmesine İyönünde basın. ⏻ (güç) ışığının kırmızı yandığından emin olun.

Monitör fabrika çıkışında MAIN POWER anahtarı açık olarak ayarlanmıştır (I).

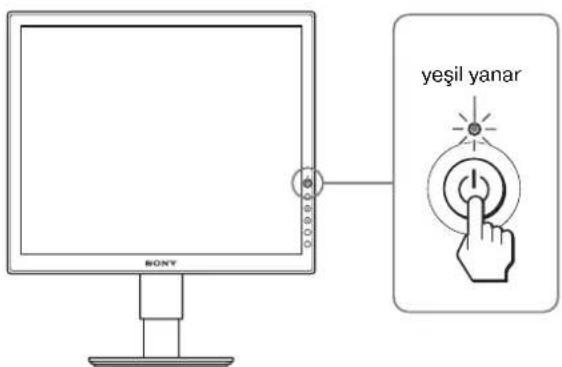

2 Monitörün önünde sağ taraftaki ⏻ (güç) düğmesine basın.

( Güç) ışığı yeşil yanacaktır.

4 İstenilen giriş sinyalini seçmek için ↓/↑ düğmelerine basın. (sadece SDM-S74E)

Seçilen girişin resmi ekranda belirir. Daha fazla bilgi için, bkz “Giriş sinyalini seçme (INPUT düğmesi) (sadece SDM-S74E)” sayfa 10.

Monitörünüzün kurulumu tamamlanmıştır. Eğer gerekliyse görüntüyy ayarlamak için monitörün kontrol düğmelerini kullanım (sayfa 11).

Eğer ekranınızda görüntü yoksa

• Monitörün bilgisayarınıza düzgün olarak bağlandığından emin olun.
• Eğer ekranda "NO INPUT SIGNAL" görüntülenirse:
  — Bilgisayar enerji tasarrufu modunda. Klavyede herhangi bir tuşa basmayı veya fareyi hareket ettirmeyi deneyin.
• basarak giriş sinyal ayarının doğru olup olmadığını kontrol edin. ↓/↑ düğmeleri (sadece SDM-S74E) (sayfa 10).
• Eğer ekranda "CABLE DISCONNECTED" görüntülenirse:
  – Video sinyal kablosunun düzgün şekilde bağlı olup olmadığını kontrol edin.
• basarak giriş sinyal ayarının doğru olup olmadığını kontrol edin. ↓/↑ düğmeleri (sadece SDM-S74E) (sayfa 10).
• Eğer ekranda "OUT OF RANGE" görüntülenirse:

Eski monitorü yeniden takın. Ardından bilgisayarın ekran kartını, aşağıdaki aralıklara ayarlayın.

SDM-S73E

	Analog RGB
Yatay frekans	28–80 kHz
Dikey frekans	48–75 Hz
Çözünürlük	1280 × 1024 veya daha dülpük

SDM-S74E

	Analog RGB Dijital RGB
Yatay frekans	28–80 kHz	28–64 kHz
Dikey frekans	48 –75 Hz	60 Hz
Çözünürlük	1280 × 1024 veya daha düpük

Görüntülü mesaj hakkında daha geniş bilgi için, bkz “Hata belirtileri ve olası giderme yöntemleri” sayfa 19.

Özel sürücülere gerek yoktur

Bu monitör "DDC" Tak ve Çalıştır (Plug & Play) standartlarına uygundur ve otomatik olarak monitör bilgilerini algılar. Bilgisayarınıza özel bir sürücü yüklenmesine gerek duyulmaz. Monitörü PC'nize bağladıktan sonra PC'yi ilk kez çalıştırdığınızda Kurulum Sîhirbazı ekranda belirebilir. Bu durumda, ekranda beliren talimatları takip edin. Tak ve Kullan Monitör otomatik olarak seçilir, böylece monitörü kullanabilirsiniz.

Dikey frekans 60 Hz seviyesine geçer.

Titremeler ortadan kalktığında monitorü bu haliyle kullanabilirsiniz. Aynı bir yüksek değer için dikey frekansı ayarlamanuza gerek yoktur.

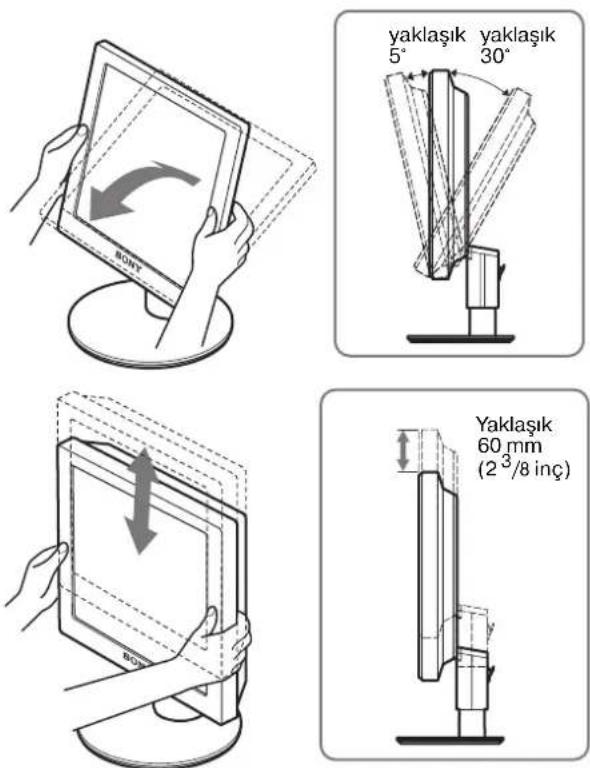

Kurulum 6: Yüksekliği ve eğikliği ayarlama

Monitör aşağıda belirtilen açılarda ayarlanabilir.

LCD panelin kenarlarından kavrayın ve ekran açılarını ayarlayın.

Monitörü rahat bir şekilde kullanmak için

Monitörünüzün görüş açısını, üzerinde bulunduğu masa ve kullandığınız sandalyenin yüksekliğine göre ve ışık monitörden gözünüze yansımayacak şekilde ayarlayın.

Not

Ekran açısını ve yüksekliğini ayarlarken, yavaş hareket edin, monitörü masaya vurmayın.

Giriş sinyalini seçme (INPUT düğmesi) (sadece SDM-S74E)

↓/↑ düğmelerine basın.

Bu düğmelere her bastığınızda giriş sinyali değişir.

Ekran mesajı Giriş sinyali yapılandırma (Sol üst köşede yaklaşık 5 saniye gözükür.)

INPUT1 : DVI-D DVI-D giriş soketi (dijital RGB) INPUT1 için

INPUT2 : HD15 HD15 giriş soketi (analog RGB) INPUT2 için

Monitörün Kullanıcıya Bağlı Ayarı

Ayarları yapmadan önce

Monitörü bilgisayara bağlayın ve ikisini de çalıştırın.

En iyi sonuçlar için, monitör bilgisayara bağlandıktan ve açıldıktan sonra herhangi bir ayara yapmadan önce en az 30 dakika bekleyin.

Ekranda beliren menüyü kullanarak monitörünüzde pek çok ayar değişikliği yapabilirsiniz.

Menüyü kullanma

Ekrandaki ana menüyü göstermek için MENU düğmesine basınız. MENU düğmesini kullanmakla ilgili daha fazla bilgi için Bkz sayfa 12.

Yukarıdaki ana menü şeklindeki simgelerden birini seçmek için ↓/↑ ve OK düğmelerini kullanın. Aşağıdaki 1\~11 menüsü belirir. (11 menüsündeki simgeler belirinceye kadar ↓ düğmesine basmaya devam edin.) ↓/↑ ve OK düğmelerini kullanmakla ilgili daha geniş bilgi için bakınız sayfa 12.

1 BACKLIGHT(=O)(sayfa 12)

Arka plan ışığının parlaklığını ayarlamak için, BACKLIGHT menüsünü seçin.

2 CONTRAST ● (sayfa 12)

Resim kontrastını ayarlamak için CONTRAST menüsünü seçin.

3 BRIGHTNESS (sayfa 12)

Resim parlaklığını (siyah seviyesini) ayarlamak için, BRIGHTNESS menüsünü seçin.

4 SCREEN A (sayfa Resmin keskinliğini (faz/ aralık) veya ortalanmasını (yatay/dikey konumunu) seçmek için, SCREEN menüsünü seçin.

5 COLOR (sayfa 14)

Ekranın renk ayarlarını yapmak için COLOR menüsünü seçiniz. Bu, ekranın tonunu ayarlar.

13)

6 GAMMA γ (sayfa 15)

Resmin renk gölgesi ayarlarını seçmek için, GAMMA menüsünü seçin.

7 MENU POSITION (sayfa 15)

Ekran menüsünün konumunu değiştirmek için MENU POSITION menüsünü seçin.

8 INPUT SENSING→ (sadece SDM-S74E) (sayfa 15)

Girişi otomatik olarak değiştirmek için INPUT SENSING menüsünü seçin.

9 LANGUAGE (sayfa 15)

Menüler ve mesajlardaki dili değiştirmek için, LANGUAGE menüsünü seçin.

10 RESET (sayfa 15)

Yaptığınız ayarları fabrika ayarlarına geri döndürür.

11 MENU LOCK _0 (sayfa 16)

İstenmeyen ayarları ve sıfırlamaları önlemek için, düğmelerin kontrollerini kilitler.

■ MENU, ↓/↑, ve OK düğmelerini kullanma

1 Ana menüyü gösterme.

Ekrandaki ana menüyü göstermek için MENU düğmesine basınız.

2 Ayarlamak istediğiniz menüyü seçin.

İstediginiz menüyü görüntülemek için ↓/↑ düğmelerine basın. Menü bölümlerini seçmek için OK düğmesine basın.

3 Maddeyi ayarlayın.

Ayarlamaları yapmak için ↓/↑ düğmelerine daha sonra da OK düğmesine basın.

OK düğmesine bastığınızda ayarlar saklanır ve ekran bir önceki menüye döner.

4 Menüyü kapatma.

Normal görüntüye dönmek için MENU düğmesine bir kez basın. Eğer herhangi bir düğmeye basılmazsa menü 30 saniye içinde otomatik olarak kapanır.

■ Ayarları fabrika ayarlarına geri döndürme

Ayarları, RESET menüsünü kullanarak sıfırlayabilirsiniz. Ayarları sıfırlama ile ilgili daha fazla bilgi için, bakınız →← (RESET) sayfa 15.

Arka ışığı ayarlama (BACKLIGHT)

Eğer ekran çok parlak değilse, arka ışığı ayarlayın ve ekranın daha kolay görünmesini sağlayın.

Not

ECO modu HIGH, MIDDLE veya LOW olarak ayarlandığında, arka ışık ayarlanamaz (sayfa 17).

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 |☐ (BACKLIGHT) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. BACKLIGHT menüsü ekranda görüntülenir.
3 Işık seviyesini ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

① Kontrasti ayarlama (CONTRAST)

Resim kontrastını ayarlayın.

Not

ECO modu HIGH, MIDDLE veya LOW olarak ayarlandığında, kontrast ayarlanamaz (sayfa 17).

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 Ⓐ (CONTRAST) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. CONTRAST menüsü ekranda görüntülenir.
3 Kontrastı ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

Görüntünün siyah seviyesini ayarlama (BRIGHTNESS)

Resmin parlaklığını ayarlayın (siyah seviyesi).

Not

ECO modu HIGH, MIDDLE veya LOW olarak ayarlandığında, parlaklık ayarlanamaz (sayfa 17).

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 ⚙️ (BRIGHTNESS) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. BRIGHTNESS menüsü ekranda görüntülenir.
3 Parlaklığı ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

A Resmin keskinliğini ve ortalanmasını ayarlama (SCREEN) (sadece SDM-S73E/S74E analog RGB sinyali)

Not

DVI-D giriş soketinden dijital RGB sinyalleri alırken, ayar gerekli değildir.

■ Otomatik görüntü kalitesi ayarlama fonksiyonu

Monitör bir giriş sinyali aldığında, otomatik olarak resmin pozisyonunu ve keskinliğini (faz/aralık) ayarlar ve ekranda net bir resmin görüntülenmesini sağlar (sayfa 17).

Not

Otomatik görüntü kalitesi fonksiyonu aktif durumda olduğunda sadece ⏻ (güç) düğmesi çalışır.

Eğer bu monitörün otomatik görüntü kalitesi fonksiyonu, görüntü tam olarak ayarlayamazsa

Geçerli giriş sinyali için, daha ileri otomatik görüntü kalitesi ayarları yapabilirsiniz. (Bkz. aşağıda AUTO.)

Eğer görüntü kalitesiyle ilgili daha fazla ayar yapmak isterseniz

Görüntünün keskinliğini (faz/aralık) ve konumunu (yatay/dikey konumunu) elinizle ayarlayabilirsiniz.

Bu ayarlar bellekte saklanır ve ekran aynı girişi sinyalini aldığında, otomatik olarak geri çağrılır.

Bilgisayar yeniden açıldığında giriş sinyalleri değiştirilirse, biraz önce yapılan ayarların tekrarlanması gerekebilir.

■ Geçerli giriş sinyali için, daha ileri otomatik görüntü kalitesi ayarları yapabilirsiniz (AUTO)

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (SCREEN) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

SCREEN menüsü ekranda görüntülenir.

3 AUTO seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Ekranın, geçerli giriş sinyali için faz, aralık ve yatay/dikey konumu ile ilgili gerekli ayarlamaları yapın ve bunları saklayın.

4 ↻ seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Menü ekranına geri dönün.

■ Resmin keskinliğini manuel olarak ayarlama (PHASE/PITCH)

Resmin keskinliğini aşağıdaki şekilde ayarlayabilirsiniz.

1 Çözünürlüğü bilgisayarda 1280 × 1024 e ayarlayın.

2 CD-ROM'u yerleştirin.

3 CD-ROM'u başlatın, alan ve modeli seçin ve örnek testi görüntüleyin.

Windows için

[Utility] → [Windows]/[Win Utility.exe]'ye tıklayın.

Macintosh için

[Utility] → [Mac]/[Mac Utility]'ye tıklayın.

4 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

5 (SCREEN) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

SCREEN menüsü ekranda görüntülenir.

6 PHASE seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

PHASE menüsü ekranda görüntülenir.

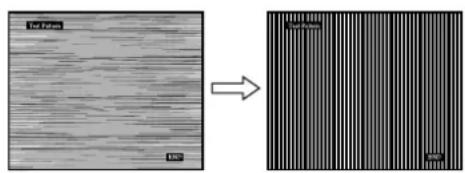

7 Yatay çizgiler minimum seviyeye inene kadar ↓/↑ düğmelerine basın.

Ayarı, yatay çizgiler minimum seviyede olacak şekilde yapın.

8 OK düğmesine basın.

Ana menü ekranda görüntülenir.

Eğer tüm ekranda dikey çizgiler görüntülenirse, aralığı (pitch) aşağıdaki şekilde ayarlayın.

9 PITCH seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

PITCH menüsü ekranda görüntülenir.

10 Dikey çizgiler kaybolana kadar ↓/↑ düğmelerine basın.

Ayarı, dikey çizgiler kaybolacak şekilde yapın.

11 Örnek testi sona erdirmek için ekrandaki END 'e tıklayın.

12 OK düğmesine basın.

SCREEN menü ekranına geri dönün.

13 ↻ seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Menü ekranına geri dönün.

■ Resmin konumunu manuel olarak ayarlama (H CENTER/V CENTER)

Görüntü ekranın merkezinde bulunmuyorsa görüntüyü ortalamak için aşağıdaki adımları takip edin.

1 Çözünürlüğü 1280 × 1024 bilgisayarda.

2 CD-ROM'u yerleştirin.

3 CD-ROM'u başlatın, alan ve modeli seçin ve örnek testi görüntüleyin.

Windows için

[Utility] → [Windows]/[Win Utility.exe]'ye tıklayın.

Macintosh için

[Utility] → [Mac]/[Mac Utility]'ye tıklayın.

4 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

5 (SCREEN) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

SCREEN menüsü ekranda görüntülenir.

6 H CENTER veya V CENTER seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

H CENTER veya V CENTER menüsü ekranda görüntülenir.

7 Örnek testi ekranda ortalamak için, ↓/↑ düğmelerine basın.

8 Örnek testi sona erdirmek için ekrandaki END'e tiklayin.

9 OK düğmesine basın.

SCREEN menü ekranına geri dönün.

10 ↩ seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Menü ekranına geri dönün.

Renk ısisini ayarlama (COLOR)

Görüntünün beyaz renk alanındaki renk seviyesini, varsayılan renk ısısı ayarlarından seçebilirsiniz.

Ayrıca, gerekirse, renk ısısına ince ayar da yapabilirsiniz.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (COLOR) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. COLOR menüsü ekranda görüntülenir.

3 İstediğiniz renk ısısını seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. Isıyı 9300K'dan 6500K'ya indirdiğinizde, beyazlar mavimsi tondan kırmızımsı tona doğru kayacaktır.

■ Renk ısisına ince ayar yapma (USER ADJUSTMENT)

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (COLOR) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. COLOR menüsü ekranda görüntülenir.

3 ADJUST seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. Renk ısısı için ince ayar menüsü ekranda belirir.

4 R (Red/Kırmızı) veya B (Blue/Mavi) seçeneklerini seçmek için, ↓/↑ düğmelerine basın ve OK düğmesine basın. Ardından, istediğiniz renk ısısını ayarlamak için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Bu ayar renk ısısını R ve B bölümlerini G (Green/yeşil) bölümüne göre arttırarak veya azaltarak değiştirdiğinden, G bölümü sabittir.

5 ↻ seçeneğini seçmek için ↓/↑ düğmelerine ve OK düğmesine basın.

Yeni renk ayarı bellekte USER ADJUSTMENT olarak saklanır ve USER seçildiğinde otomatik olarak geri çağrılır. Ana menü ekranda görüntülenir.

γ Gama ayarının değiştirilmesi (GAMMA)

Görüntünün renk gölgesini, görüntünen orijinal renk gölgesi ile birleştirebilirsiniz.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 γ (GAMMA) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

GAMMA menüsü ekranda görüntülenir.

3 İstediginiz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

Menü konumunu değiştirme (MENU POSITION)

Eğer ekrandaki bir nesneyi görmenizi engelliyorsa, menü konumunu değiştirebilirsiniz.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (MENU POSITION) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

MENU POSITION menüsü ekranda görüntülenir.

3 İstediğiniz konumu seçmek için ↓/↑ düğmelerine basın, istenilen konumu seçin ve OK düğmesine basın.

Menünün yeri için 9 konumdan birini seçebilirsiniz.

Girişi otomatik olarak değiştirme (INPUT SENSING) (sadece SDM-S74E)

INPUT SENSING menüsünde AUTO ON seçeneğini seçtiğinizde, monitor otomatik olarak bir giriş terminaline bir giriş sinyali saptar ve enerji tasarruf moduna girmeden önce girişi otomatik olarak değiştirir.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (INPUT SENSING) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

INPUT SENSING menüsü ekranda görüntülenir.

3 İstediginiz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

- AUTO ON:Seçilen giriş terminalinde giriş sinyali yoksa veya ↓/↑ düğmeleri ile bir giriş terminali seçtiğinizde ve terminalde giriş sinyali yoksa, ekran mesajı görüntülenir (sayfa 18) ve monitör, girişi otomatik olarak değiştirmek için başka bir giriş terminaline yönelik giriş sinyalini kontrol eder. Giriş değiştirildiğinde, seçilen giriş terminali ekranın sol üst kısmında görüntülenir. Giriş sinyali yoksa, monitör otomatik olarak enerji tasarruf moduna geçer.

- AUTO OFF: Giriş otomatik olarak değiştirilmez. Girişi değiştirmek için ↓/↑'e basınız.

A Ekran menüsü dilini seçme (LANGUAGE)

Bu monitördeki menülerde ve mesajlarda kullanılan dili değiştirebilirsiniz.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (LANGUAGE) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

LANGUAGE menüsü ekranda görüntülenir.

3 Bir dil seçmek için, ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

• ENGLISH: İngilizce

• FRANÇAIS: Fransızca

• DEUTSCH: Almanca

- ESPAÑOL: Íspanyolca

• ITALIANO: Italyanca

• NEDERLANDS: Felemenkçe

• SVENSKA: İsveççe

→•• Tüm ayar verilerini fabrika ayarlarına sıfırlama (RESET)

Yaptığınız ayarları fabrika ayarlarına geri döndürür.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 →← (RESET) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

RESET menüsü ekranda görüntülenir.

3 İstediginiz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

- OK: Yapılan ayarları, fabrika ayarlarına geri döndürmek için [IMAGE] LANGUAGE) ayarı bu yöntemle değişmez.

- CANCEL: Sıfırlamayı iptal etmek ve menü ekranına dönmek için.

Oπ Menüleri ve kontrol düğmelerini kilitleme (MENU LOCK)

İstenmeyen ayarları ve sıfırlamaları önlemek için, düğmelerin kontrollerini kilitler.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 O _π (MENU LOCK) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

MENU LOCK menüsü ekranda görüntülenir.

3 ON veya OFF seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

- ON: Sadece ⏻ (güç) anahtarı çalışacaktır. Eğer herhangi bir işlem yapmaya çalışırsanız, ekranda Ⓞ (MENU LOCK) ikonu belirir.

- OFF: Ⓞₘ (MENU LOCK) ayarını kapalıya getirir. Eğer Ⓞₙ (MENU LOCK) ON olarak ayarlandısa, MENU düğmesine bastığımızda, ⓄMENULOCK) otomatik olarak seçilir.

Teknik Özellikler

Enerji tasarrufu fonksiyonu

Bu monitör VESA, ENERGY STAR ve NUTEK enerji tasarrufu standartlarına uygundur. Monitör eğer DPM (Display Power Management) Standart özelliğine sahip bir bilgisayara veya video grafik kartına bağlı ise, monitör aşağıda gösterilen şekilde otomatik olarak enerji tüketimini azaltacaktır.

SDM-S73E

Enerji modu	Enerji tüketimi	(güç) göstergesi
normal çalışma	45 W (maks.) yeşil
aktif kapanma* (derin uyku)	1 W (maks.)** turuncu
power off 1 W (maks.) kırmızı
ana güç kapalı 0 W		off

SDM-S74E

Enerji modu	Enerji tüketimi	(güç) göstergesi
normal çalışma	45 W (maks.) yeşil
aktif kapanma* (derin uyku)	1 W (maks.)** turuncu
power off 1 W (maks.) kırmızı
ana güç kapalı 0 W		off

* Eğer bilgisayarınız “aktif kapanma” moduna geçerse, giriş sinyali kesilir ve ekranda NO INPUT SIGNAL (giriş sinyali yok) görüntülenir. 5 saniye sonra monitor enerji tasarrufu moduna geçer.
“derin uyku” Environmental Protection Agency tarafından tanımlanan enerji tasarrufu modudur.
** Maksimum güç tüketimi 100-120 V AC alanlarda 1,0 W'dır.

Güç tüketimini azaltma (ECO modu)

Monitörün önündeki ECO düğmesine üst üste basarsanız, ekran parlaklığını seçebilirsiniz.

Her bir mod ekranda belirir ve ekran parlaklığı moda göre azalır. Yaklaşık 5 saniye sonra menü otomatik olarak kaybolur. Mod HIGH'ten MIDDLE'ya ve LOW'e doğru değiştiğinde, ekran parlaklığı ve güç tüketimi azalır.

Ekran parlaklığının varsayılan ayarı USER olarak ayarlanır.

Eğer USER seçeneğini seçerseniz, arka plan ışığı seviyesini

↓/↑ düğmelerine basarak ayarlayabilirsiniz, aynı menüyü kullanarak BACKLIGHT seçeneğini seçtiğiniz gibi.

NOT

Sadece ECO modu USER olarak ayarlandığında, menünün BACKLIGHT, CONTRAST ve BRIGHTNESS öğeleri mevcut olur (sayfa 12).

Otomatik resim kalitesi ayarlama fonksiyonu (sadece SDM-S73E/ S74E analog RGB sinyali)

Monitör bir giriş sinyali aldığında, otomatik olarak resmin pozisyonunu ve keskinliğini (faz/aralık) ayarlar ve ekranda net bir resmin görüntülenmesini sağlar.

Temel (fabrika ayarlı) mod

Monitör bir giriş sinyali aldığında, ekranın ortasında yüksek kaliteli bir görüntü elde edebilmek için, bu sinyali monitörün belleğinde saklı olan temel modlardan biri ile eşleştirir. Giriş sinyali temel mod ile uyuşursa, resim otomatik olarak uygun varsayılan ayarlarla ekranda görüntülenir.

Giriş sinyalleri temel modlardan biri ile uyuşmazsa

Monitör temel modlardan birine uymayan bir giriş sinyali alırsa, ekranda daima net bir görüntü sağlamak üzere, otomatik görüntü kalitesi ayar fonksiyonu aktive edilir (aşağıdaki monitor frekans aralıkları dahilinde):

Yatay frekans: 28–80 kHz

Sonuç olarak, monitör ilk defa, temel ayarlarına (fabrika ayarı) uymayan bir giriş sinyali aldığında monitörün ekranda görüntüyü göstermesi normalden daha uzun sürebilir. Bu ayar verisi otomatik olarak hafızada saklanır ve daha sonra tekrar algılandığında sanki monitör temel ayarlarına uyan bir giriş sinyali almış gibi işlem görür.

Faz, aralık ve görüntü konumunu manuel olarak ayarlarsanız

Otomatik görüntü kalitesi ayar fonksiyonu, bazı giriş sinyallerinde görüntü konumunu, fazı ve aralığı tam olarak ayarlayamayabilir. Bu durumda, bu ayarları manuel olarak yapabilirsiniz (sayfa 13). Yaptığınız manuel ayarlar hafizada saklanır ve monitor aynı giriş sinyalini algıladığında yeniden kullanır.

Not

Otomatik görüntü kalitesi fonksiyonu aktif durumda olduğunda sadece ⏻ (güç) düğmesi çalışır.

Sorun giderme

Teknik desteğe başvurmadan önce bu bölüme bakın.

Görüntülü mesajlar

Eğer giriş sinyalinde sorun yaşanıyorsa, aşağıdaki mesajlardan bir tanesi ekranda görüntülenir. Sorunu gidermek için, bkz "Hata belirtileri ve olası giderme yöntemleri" sayfa 19.

Ekranda "OUT OF RANGE" mesajı görüntülenirse

Bu, giriş sinyalinin monitor özellikleri tarafından desteklenmediğini gösterir. Aşağıdaki öğeleri kontrol edin. Görüntülü mesaj hakkında daha geniş bilgi için, bkz “Hata belirtileri ve olası giderme yöntemleri” sayfa 19.

Eğer "xxx.x kHz/xxx Hz" ekrana gelirse

Bu, yatay ve dikey frekansların ikisinin de monitör tarafından desteklenmediği anlamına gelir. Rakamlar, geçerli giriş sinyalinin yatay ve dikey frekanslarını gösterir.

SDM-S73E

SDM-S74E

Eğer ekranda "RESOLUTION > 1280 × 1024" belirirse

Bu, çözünürlüğün monitor özellikleri tarafından desteklenmediğini gösterir (1280 × 1024 veya daha düşük).

SDM-S73E

SDM-S74E

Eğer "NO INPUT SIGNAL" mesajı ekranda görüntülenirse

Bu, seçili soketten sinyal gelmediğini belirtir. SDM-S74E üzerinde, INPUT SENSING (sayfa 15) Auto ON olarak ayarlandığında, monitor başka bir giriş sinyali bulur ve girişi otomatik olarak değiştirir.

"GO TO POWER SAVE"

Monitör, ekranda mesaj belirdikten yaklaşık 5 saniye sonra enerji tasarrufu moduna girer.

Ekranda "CABLE DISCONNECTED" mesajı ekranda görüntülenirse

Bu, video sinyal kablosunun geçerli soketten çıkarıldığı (sokete takılı olmadığı) anlamına gelir.

SDM-S74E üzerinde, INPUT SENSING (sayfa 15) Auto ON olarak ayarlandığında, monitör başka bir giriş sinyali bulur ve girişi otomatik olarak değiştirir.

Hata belirtileri ve olası giderme yöntemleri

Bağlı bir bilgisayar veya diğer cihazlarla ilgili bir sorun ortaya çıkarsa, bağlı bilgisayarın/cihazın kullanım kılavuzuna bakın.

Belirti Bu öğeleri kontrol edin
No picture (görüntü yok)
(güç) göstergesi yanımıyorsa ve (güç) düğmesine basıldığında da (güç) yanmazsa,	Güç kablosunun takılı olup olmadığını kontrol edin.Monitörün MAIN POWER düğmesinin açık olup olmadığını kontrol edin (sayfa 9).
(güç) göstergesi kırmızı yanıyorsa,	(Güç) düğmesinin “on” (açık) olup olmadığını kontrol edin.
Ekranda CABLE DISCONNECTED mesajı ekranda görüntülenirse,	Video sinyal kablosunun ve diğer donanımların ilgili soketlerde takılı durumda olup olmadığını kontrol edin (sayfa 6).Video giriş soketi pinlerinin bükülmemiş veya içine kaçmamış olduğundan cmin olun.Giriş seçim ayarının doğru olup olmadığını kontrol edin (sadece SDM-S74E) (sayfa 10).Sağlanmamış bir video sinyal kablosu taklı. Sağlanmamış bir video sinyal kablosunu bağlarsanız, ekranda CABLE DISCONNECTED mesajı belirebilir. Bu bir arıza değildir.
Eğer ekranda NO INPUT SIGNAL (giriş sinyali yok) mesajı görüntülenirse veya (güç) ışığı turuncu veya yeşil ve turuncu arasında gidip geliyorsa,	Video sinyal kablosunun ve diğer donanımların ilgili soketlerde takılı durumda olup olmadığını kontrol edin (sayfa 6).Video giriş soketi pinlerinin bükülmemiş veya içine kaçmamış olduğundan cmin olun.Giriş seçim ayarının doğru olup olmadığını kontrol edin (sadece SDM-S74E) (sayfa 10).Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayar enerji tasarrufu modunda. Klavyede herhangi bir tuşa basmayı veya fareyi hareket ettirmeyi deneyin.Ekran kartınızın düzgün şekilde takıldığından cmin olun.Bilgisayarın açık konumda olup olmadığını kontrol edin.Bilgisayarı yeniden başlatın.
Ekranda OUT OF RANGE mesajı görüntülenirse (sayfa 18),	Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerVideo (görüntü) frekansının monitorün desteklediği özellikler içinde olup olmadığını kontrol edin. Eğer eski bir monitorün yerine, bu monitorü taktıysanız, eski monitorü yeniden takın ve bilgisayarın ekran kartını aşağıda belirtilen aralıklarda ayarlayın:SDM-S73EYatay: 28–80 kHz (analog RGB)Dikey: 48–75 Hz (analog RGB)Çözünürlük: 1280× 1024 veya daha düşükSDM-S74EYatay: 28–80 kHz (Analog RGB), 28–64 kHz (Dijital RGB)Dikey: 48–75 Hz (Analog RGB), 60 Hz (Dijital RGB)Çözünürlük: 1280× 1024 veya daha düşük
Eğer Windows kullanıyorsanız,	Eğer eski bir monitorrün yerine, bu monitorü taktıysanız, eski monitorü yeniden takın ve aşağıdaki talimatları uygulayın. Windows aygıt seçimi penceresinde “Manufactures” (üretici) listesinden “SONY”yi, “Models” (modeller) listesinden “SDM-S73E” veya “SDM-S74E” modelini seçin. Bu monitorün model ismi “Models” (Modeller) listesinde görüntülenmiyorsa, “Plug & Play” (Tak ve Çalıştır) seçeneğini deneyin.
Eğer Macintosh sistem kullanıyorsanız,	Bir Macintosh bilgisayar bağlarken, gerekirse bir adaptör (sağlanmamıştır) kullanın. Video sinyal kablosunu bağlamadan önce adaptörü bilgisayara bağlayın.
Görüntü titremesi, oynaması,sallanması ya da karışması	Aralığı (pitch) ve fazı (phase) ayarlayın (sadece SDM-S73E/S74E analog RGB sinyali)(sayfa 13).Monitörü, tercihen farklı bir elektrik devresi üzerindeki, farklı bir AC prizine takmayı deneyin.Monitörün yönünü değiştirin.■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerGrafik kartının monitore uygun şekilde ayarlanmış olduğundan emin olun.Grafik modunun, (VESA, Macintosh 19" Color, vs.) ve giriş sinyali frekansının bu monitor tarafından desteklendiğinden emin olun. Frekans uygun aralıkta olsa bile, bazı ekran kartları bu monitörün doğru senkronizasyon yapabilmesi için çok dar senkronizasyon darbesine sahip olabilir.Bu monitor çapraz sinyalleri işlemez. Progresif sinyaller için ayarlıdır.Mümkün olan en iyi kalitedeki görüntü kalitesi için bilgisayarın tazleme oranını (dikey frekans) ayarlayın.
Görüntü bulanık	Parlaklığı ve kontrastı ayarlayın (sayfa 12).Aralığı (pitch) ve fazı (phase) ayarlayın (sadece SDM-S73E/S74E analog RGB sinyali)(sayfa 13).■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayarınızda çözünürlüğü 1280× 1024 olarak ayarlayın.
Hayalet görüntü	Video kablosunun ya da video yönlendiricinin uzatma kablosunu iptal edin.Tüm parçaların (donanımların) ilgili soketlerde doğru bir şekilde takılı olduğundan emin olun.
Resim ortalanmamış veya boyutları düzgün değil (sadece SDM-S73E/S74E analog RGB sinyali)	Aralığı (pitch) ve fazı (phase) ayarlayın (sayfa 13).Görüntü konumunu ayarlayın (sayfa 14). Bazı video modlarının ekranı tam olarak doldurmadığını unutmayın.
Görüntü çok ufak	■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayarınızda çözünürlüğü 1280× 1024 olarak ayarlayın.
Görüntü çok karanlık	Arka ışığı ayarlayın (sayfa 12).Parlaklığı ayarlayın (sayfa 12).GAMMA mensünde gamayı ayarlayın (sayfa 15).Monitör açıldıktan sonra parlaklığın gelmesi birkaç dakika sürebilir.Seçtiğiniz ECO moduna bağlı olarak, ekran kararabilir.
Dalgalı veya oval (moire) bir görüntü var	Aralığı (pitch) ve fazı (phase) ayarlayın (sadece SDM-S73E/S74E analog RGB sinyali)(sayfa 13).
Renk düzenli değil	Aralığı (pitch) ve fazı (phase) ayarlayın (sadece SDM-S73E/S74E analog RGB sinyali)(sayfa 13).
Beyaz renk tam olarak beyaz görüntülenmiyor	Renk ısısını ayarlayın (sayfa 14).
Monitör düğmeleri çalışmıyor( ○kranda görüntülenir)	MENU LOCK ON durumda ise OFF’a getirin (sayfa 16).
Monitör kısa bir zamandan sonra kapanıyor	■ Problem bilgisayar yada diğer donanımlar ile olan bağlantıdan kaynaklanıyorBilgisayarda enerji tasarrufu modunu kapatın.
Menü ekranında görüntülenen çözünürlük yanlış.	Ekran kartı ayarına bağlı olarak, menü ekranında görüntülenen çözünürlük,bilgisayarda ayarlı olanla aynı olmayabilir.
Ana gücü kapattıktan sonra,(güç) göstergesi bir süre için yanmaya devam ediyor	Ana güç açık fakat (güç) düğmesi basılı değilken veya monitor enerji tasarrufu modundayken, MAIN POWER düğmesini kapatırsanız,(güç) göstergesi hemen kapanmayabilir. Bu bir arıza değildir.

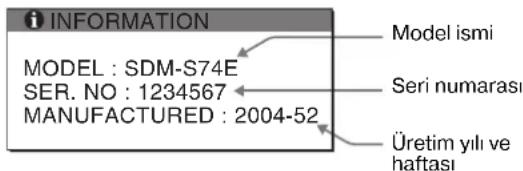

Monitör bilgilerini görüntüleme

Monitör bir giriş sinyali algılarken, MENU düğmesini, bilgi kutusu belirene kadar, 5 saniyeden fazla basılı tutunuz.

Bilgi kutusunu kaldırmak için MENU düğmesine tekrar basın.

Örnek

Eğer sorun devam ederse yetkili Sony satıcısına başvurun ve aşağıdaki bilgileri verin:

• Model ismi: SDM-S73E veya SDM-S74E
- Serinumarası
- Problemin detaylı açıklaması
- Satın alma tarihi
- Bilgisayarınızın ve ekran kartınızın ismi ve özellikleri
- Giriş sinyali tipi (analog RGB/dijital RGB)

Özellikler

SDM-S73E

LCD panel Panel tipi: a-Si TFT Aktif Matris

Resim boyutu: 17,0 inç

Giriş sinyal formatı RGB çalışma frekansı*

Yatay: 28–80 kHz

Dikey: 48–75 Hz

Çözünürlük Yatay: Maks.1280 nokta

Dikey: Maks.1024 satır

Giriş sinyal seviyeleri RGB video sinyali

(Ayrı yatay ve dikey,

veya komposit sync)

Enerji tüketimi Maks. 45 W

Çalışma sıcaklığı 5–35

°C

Boyutlar (genişlik/yükseklik/derinlik)

Ekran (dik durumda):

Yaklaşık 367 ×403-463×234

mm

(14^1/2×15^7/8-18^1/4×9^1/4

inç)

(ayakla birlikte)

Yaklaşık 367 ×315 ×60 mm

(14^1/2× 12^1/2× 2^3/_8inc)

(ayaksız)

Kütle Yaklaşık 5,8 kg (12 lb. 13 oz.)

(ayaklı)

Yaklaşık 4,1 kg (9 lb. 1 oz.) (ayaksız)

Tak ve Kullan DDC2B

Aksesuarlar Bkz sayfa 6.

SDM-S74E

LCD panel Panel tipi: a-Si TFT Aktif Matris

Görüntü boyutu: 17,0 inch

Giriş sinyali formatı RGB çalışma frekansı*

Yatay: 28–80 kHz (analog RGB)

28–64 kHz (dijital RGB)

Dikey: 48–75 Hz (analog RGB)

60 Hz (dijital RGB)

Çözünürlük Yatay: Maks.1280 nokta

Dikey: Maks.1024 satır

Giriş sinyal seviyesi RGB video sinyali

TTL seviye, 2,2 kΩ, positif veya

negatif

(Ayrı yatay ve dikey, veya

komposit sync)

Güç gereksinimi 100 – 240 V, 50 – 60 Hz,

Maks. 1,0 A

Güç tüketimi Maks. 45 W

Çalışma sıcaklığı 5 - 35°C

Boyutlar (genişlik/yükseklik/derinlik)

Ekran (dik durumda):

Yaklaşık 367×403-463×234 mm

(14^1/2× 15^7/8 - 18^1/4× 9^1/4

inc)

(ayakla birlikte)

Yaklaşık 367 × 315 × 60 mm

(14^1/2× 12^1/2× 2^3/8inc)

(ayaksız)

Kütle Yaklaşık 5,9 kg (13 lb 0 oz)

(ayakla birlikte)

Yaklaşık 4,2 kg (9 lb 4 oz)

(ayaksız)

Tak ve Kullan

DDC2B

Aksesuarlar Bkz sayfa 6.

* Tavsiye edilen yatay ve dikey zamanlama koşulu

• Yatay sync genişliği toplam yatay zamanın %4,8 sinden veya 0,8 μs, den fazla olmalıdır, hangisi daha büyük ise.
• Yatay boşluk genişliği 2,5 µsec den fazla olmalıdır.
• Dikey boşluk genişliği 450 µsec den fazla olmalıdır.

Tasarım ve özellikler haber verilmeksizin değiştirilebilir.
