SDM-S75F - Bildschirm SONY - Kostenlose Bedienungsanleitung

Marke	Sony
Modell	SDM-S75F
Produkttyp	LCD-Bildschirm
Bildschirmgröße	17 Zoll (43,2 cm)
Maximale Auflösung	1280 x 1024 Pixel
Paneltyp	a-Si TFT Aktivmatrix
Videoeingänge	1x DVI-D (digital), 1x HD15 (analog RGB)
Audioeingang	Stereoklinke (0,5 V eff)
Audioausgang	Stereoklinke
Horizontalfrequenzen	28 – 80 kHz (analog), 28 – 64 kHz (digital)
Vertikalfrequenzen	48 – 75 Hz (analog), 60 Hz (digital)
Stromverbrauch	Max. 45 W
Netzspannung	100 – 240 V AC, 50/60 Hz
Abmessungen (mit Standfuß)	369 × 393,5 – 503,5 × 253 mm (B × H × T)
Abmessungen (ohne Standfuß)	369 × 315 × 66 mm
Gewicht (mit Standfuß)	Ca. 7,5 kg
Betriebstemperatur	5 – 35 °C
Plug & Play	DDC2B
Energiesparmodus	Ja (DPMS/DMPM), ECO-Modus
OSD-Einstellungen	Helligkeit, Kontrast, Gamma, Farbe, Schärfe, Position
Wartung	Mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel verwenden.
Mitgeliefertes Zubehör	Netzkabel, HD15-Kabel, DVI-D-Kabel, CD-ROM, Kurzanleitung

Häufig gestellte Fragen - SDM-S75F SONY

Wie stelle ich Helligkeit und Kontrast auf dem Sony SDM-S75F Bildschirm ein?

Drücken Sie die MENU-Taste, um das Hauptmenü aufzurufen. Verwenden Sie die Tasten ↑/↓, um das Menü BILDEINSTELLUNG auszuwählen, und drücken Sie OK. In diesem Menü können Sie die Hintergrundbeleuchtung, den Kontrast und die Helligkeit einstellen. Beachten Sie, dass diese Optionen nur verfügbar sind, wenn der ECO-Modus auf BENUTZER eingestellt ist.

Wie wechsle ich zwischen den Videoeingängen INPUT1 und INPUT2?

Stellen Sie sicher, dass das Menü nicht angezeigt wird. Drücken Sie einfach die OK-Taste, um zwischen den Eingängen umzuschalten. Der Name des aktiven Eingangs (INPUT1: DVI-D, INPUT2: HD15) wird kurz in der oberen linken Ecke angezeigt.

Was tun, wenn der Bildschirm 'FREQUENZBEREICH ÜBERSCHRITTEN' anzeigt?

Dies bedeutet, dass das Eingangssignal die unterstützten Frequenzen überschreitet. Überprüfen Sie die Einstellungen Ihrer Grafikkarte und stellen Sie die Auflösung auf 1280x1024 oder niedriger ein, die horizontale Frequenz zwischen 28-80 kHz (analog) oder 28-64 kHz (digital) und die vertikale Frequenz zwischen 48-75 Hz (analog) oder 60 Hz (digital). Schließen Sie bei Bedarf den alten Bildschirm wieder an, um die Einstellungen anzupassen.

Wie aktiviere ich den Energiesparmodus?

Drücken Sie die ECO-Taste an der Vorderseite des Bildschirms, um durch die Modi zu blättern: HOCH, MITTEL, NIEDRIG, BENUTZER. Die Modi HOCH, MITTEL und NIEDRIG reduzieren den Stromverbrauch schrittweise. Im BENUTZER-Modus können Sie die Hintergrundbeleuchtung manuell einstellen. Der Bildschirm wechselt auch in den Standby-Modus, wenn kein Signal erkannt wird.

Wie reinige ich den LCD-Bildschirm, ohne ihn zu beschädigen?

Ziehen Sie zuerst das Netzkabel ab. Verwenden Sie ein weiches, trockenes Tuch, um den Bildschirm abzuwischen. Verwenden Sie niemals scheuernde Reinigungsmittel, Alkohol oder Lösungsmittel. Für das Gehäuse eignet sich ein leicht mit mildem Reinigungsmittel angefeuchtetes Tuch. Vermeiden Sie es, den Bildschirm mit spitzen Gegenständen zu berühren.

Was bedeutet das Symbol '○π' auf dem Bildschirm?

Dieses Symbol zeigt an, dass die Menüsperre (MENÜ SPERRE) aktiv ist. Um sie zu deaktivieren, drücken Sie die MENU-Taste, wählen Sie MENÜ SPERRE und stellen Sie es auf INAKTIV. Nach dem Entsperren haben Sie Zugriff auf alle Funktionen.

Wie setze ich alle Einstellungen auf die Standardwerte zurück?

Wählen Sie im Hauptmenü die Option RÜCKSETZEN (Zurücksetzen). Wählen Sie 'OK' zur Bestätigung. Dies setzt alle Parameter außer der Sprache zurück. Wenn Sie nur die Bildeinstellungen zurücksetzen möchten, verwenden Sie die Option MODUS ZURÜCKSETZEN im Menü BILDEINSTELLUNG.

Warum flackert oder ist das Bild unscharf?

Dies kann auf eine falsche Einstellung von Phase und Takt (nur bei analogen Signalen) zurückzuführen sein. Wählen Sie im Menü BILDSCHIRM die Option AUTOMATISCH für eine automatische Einstellung, oder passen Sie manuell PHASE und TAKT an. Stellen Sie außerdem sicher, dass die Auflösung auf 1280x1024 eingestellt ist und die Kabel richtig angeschlossen sind.

Wie verwende ich die automatische Bildeinstellung?

Wenn der Bildschirm ein analoges Signal empfängt, passt er automatisch Position und Schärfe an. Sie können diese Einstellung auch manuell auslösen, indem Sie die ECO-Taste länger als 3 Sekunden gedrückt halten (außerhalb des Menüs). Dies führt eine automatische Einstellung für das aktuelle Eingangssignal durch.

Der Bildschirm schaltet sich überhaupt nicht ein, was tun?

Überprüfen Sie zunächst, ob das Netzkabel richtig mit dem Bildschirm und der Steckdose verbunden ist. Stellen Sie sicher, dass die Steckdose funktioniert. Wenn die Betriebsanzeige aus bleibt, ist der Bildschirm möglicherweise defekt. Wenn die Anzeige orange ist, befindet sich der Bildschirm im Standby-Modus; überprüfen Sie, ob der Computer eingeschaltet und das Videokabel angeschlossen ist.

BEDIENUNGSANLEITUNG SDM-S75F SONY

Bitte prüfen Sie den Lieferumfang des Bildschirms. Das Typenschild Ihres Bildschirmmodells befindet sich an der Rückseite des Bildschirms.

NOTICE

Sicherheitsmaßnahmen 4

Welches Modell haben Sie erworben? 5

Lage und Funktion der Teile und Bedienelemente ..... 5

Installation....6

Schritt 1: Zusammenbauen des Ständers ..... 6

Schritt 2: Anschließen der Videosignalkabel....7

Schritt 3: Anschließen der Audiokabel 8

Schritt 4: Anschließen des Netzkabels ..... 9

Schritt 5: Befestigen der Kabel ..... 9

Schritt 6: Einschalten von Bildschirm und Computer .....9

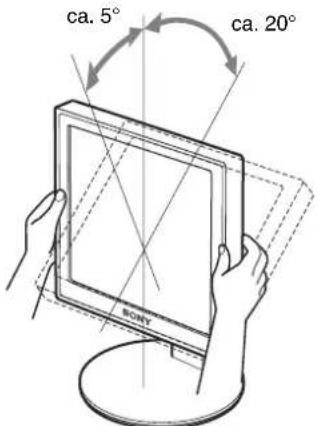

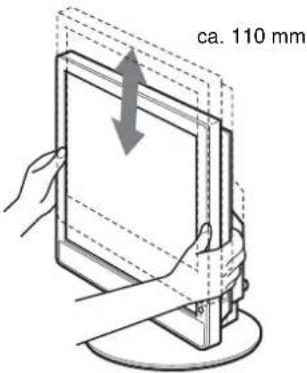

Schritt 7: Einstellung von Neigung und Höhe ..... 10

Auswählen des Eingangssignals (INPUT1/INPUT2) ..... 11

Einstellen des Bildschirms ....12

Navigieren in den Menüs 12

Liste der Menüoptionen 13

Menü BILD EINSTELLEN 14

Menü FARBE 14

Menü SCHÄRFE. 14

→← Menü MODUS ZURÜCK (nur beim Menü BILD EINSTELLEN)....14

A Menü BILDSCHIRM (nur bei analogem RGB-Signal) ..... 14

Menü POSITION MENÜ 15

→ Menü EINGANGSERKENN. 15

A Menü LANGUAGE 15

→← Menü ZURÜCKSETZEN (zum Zurücksetzen auf die Standardeinstellungen). 15

Menü MENÜ-SPERRE 15

Technische Merkmale ....16

Die Energiesparfunktion 16

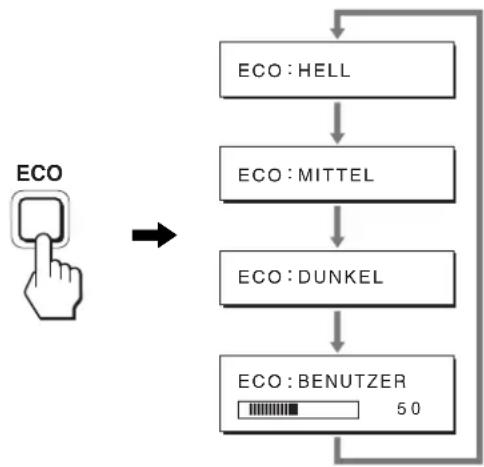

Verringern der Leistungsaufnahme (ECO-Modus) ..... 16

Automatische Einstellung der Bildqualität

(nur analoges RGB-Signal)....16

Störungsbehebung .....17

Bildschirmmeldungen 17

Fehlersymptome und Abhilfemaßnahmen 18

Technische Daten ....20

Sicherheitsmaßnahmen

Warnhinweis zum Netzanschluss

- Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf, dass es für die Stromversorgung in Ihrem Land geeignet ist. Für Kunden in den USA

Wenn Sie kein geeignetes Netzkabel verwenden, entspricht dieser Monitor nicht den obligatorischen FCC-Standards.

Für Kunden in Großbritannien

Wenn Sie den Monitor in Großbritannien verwenden, benutzen Sie bitte das Kabel mit dem für Großbritannien geeigneten Stecker.

Beispiele für Steckertypen

für 100 bis 120 V Wechselstrom

für 200 bis 240 V Wechselstrom

nur für 240 V Wechselstrom

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Aufstellort

Achten Sie darauf, dass der Monitor am Aufstell- oder Lagerort vor folgenden Bedingungen geschützt ist:

• Vor extremen Temperaturen wie sie zum Beispiel in der Nähe eines Heizkörpers, eines Warmluftauslasses oder in direktem Sonnenlicht auftreten. Extreme Temperaturen, zum Beispiel in einem in der Sonne geparkten Auto oder in der Nähe eines Warmluftauslasses, können bei dem Monitor zu einer Verformung des Gehäuses oder zu Fehlfunktionen führen.
• Vor mechanischen Vibrationen oder Stößen.
• Vor starken Magnetfeldern. Stellen Sie den Monitor daher nicht in der Nähe von Geräten auf, die solche Magnetfelder erzeugen, zum Beispiel Fernsehgeräten oder Haushaltsgeräten.
• Vor übermäßig viel Staub, Schmutz oder Sand, wie sie zum Beispiel an einem offenen Fenster oder einer Tür ins Freie auftreten können. Wenn Sie den Monitor vorübergehend im Freien benutzen müssen, treffen Sie geeignete Vorsorgemaßnahmen gegen Staub- und Schmutzpartikel in der Luft. Andernfalls kann es zu irreparablen Schäden am Gerät kommen.

Hinweise zum LCD-Bildschirm

• Stellen Sie das Gerät nicht so auf, dass der LCD-Bildschirm auf die Sonne gerichtet ist. Andernfalls könnte der LCD-Bildschirm beschädigt werden. Achten Sie darauf besonders, wenn Sie den Monitor in der Nähe eines Fensters aufstellen.
• Stoßen Sie nicht gegen den LCD-Bildschirm und zerkratzen Sie ihn nicht. Stellen Sie keine schweren Gegenstände auf den LCD-Bildschirm. Dadurch könnte die Gleichmäßigkeit des Bildes beeinträchtigt werden oder am LCD-Bildschirm könnten Fehlfunktionen auftreten.
• Wenn Sie den Monitor in einer kalten Umgebung benutzen, kann ein Nachbild auf dem LCD-Bildschirm zu sehen sein. Dies ist keine Fehlfunktion. Das Phänomen verschwindet, sobald wieder eine normale Umgebungstemperatur erreicht ist.
• Wenn Sie über längere Zeit ein Standbild anzeigen lassen, kann eine Zeit lang ein Nachbild zu sehen sein. Dieses Nachbild verschwindet nach einer Weile wieder.
• Der Bildschirm erwärmt sich bei Betrieb. Dies ist keine Fehlfunktion.

Hinweis zum LCD-Bildschirm (Flüssigkristallbildschirm)

Bitte beachten Sie, dass der LCD-Bildschirm in einer Hochpräzisionstechnologie hergestellt wird. Schwarze oder helle Lichtpunkte (rot, blau oder grün) können jedoch permanent auf dem LCD-Bildschirm zu sehen sein und unregelmäßige Farbstreifen oder helle Bereiche können auf dem LCD-Bildschirm erscheinen. Dies ist keine Fehlfunktion.

(Effektive Bildpunkte: über 99,99 %)

Wartung

• Trennen Sie unbedingt das Netzkabel von der Netzsteckdose, bevor Sie den Monitor reinigen.
• Reinigen Sie den LCD-Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, dass es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu Kratzern auf der Beschichtung des LCD-Bildschirms führen könnten.
• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.
• Berühren Sie die LCD-Bildschirmoberfläche nicht mit scharfen, rauhen oder spitzen Gegenständen wie zum Beispiel Kugelschreibern oder Schraubenziehern. Andernfalls könnte die LCD-Bildschirmoberfläche zerkratzt werden.
• Beachten Sie bitte, dass es zu Materialschäden oder zu Schäden an der LCD-Bildschirmbeschichtung kommen kann, wenn der Monitor flüchtigen Lösungsmitteln wie zum Beispiel Insektiziden ausgesetzt ist oder wenn er längere Zeit mit Gummi- oder Vinylmaterialien in Berühung kommt.

Transport

• Trennen Sie alle Kabel vom Display ab. Wenn Sie einen höhenverstellbaren Ständer verwenden, stellen Sie diesen auf die höchste Position ein und halten das LCD-Display an beiden Seiten gut fest. Achten Sie darauf, dass der Bildschirm beim Transport nicht verkratzt wird. Ein Fall des Displays kann eine Verletzung oder eine Beschädigung verursachen.
• Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mithilfe der Originalverpackungsmaterialien wieder im Originalkarton.
• Bringen Sie den Anschlagstift des höhenverstellbaren Ständers wieder an, damit der Ständer während des Transports in der aktuellen Position fixiert ist.

Entsorgen des Monitors

• Entsorgen Sie den Monitor nicht im normalen Hausmüll.
• Die Leuchtstoffröhre in diesem Monitor enthält Quecksilber. Der Monitor muss in Übereinstimmung mit den Vorschriften der lokalen Umwelt- und Entsorgungsbehörden entsorgt werden.

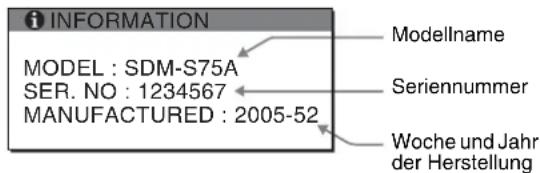

Welches Modell haben Sie erworben?

Überprüfen Sie bitte als Erstes, welches Modell Sie erworben haben.

Den Modellnamen finden Sie an der Rückseite des Bildschirms.

(Beispiel : SDM-S75A)

Nicht bei allen Bildschirmmodellen stehen alle Geräte- bzw.

Menüfunktionen zur Verfügung.

Lage und Funktion der Teile und Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten.

Die Abbildung zeigt nur eins der lieferbaren Bildschirmmodelle.

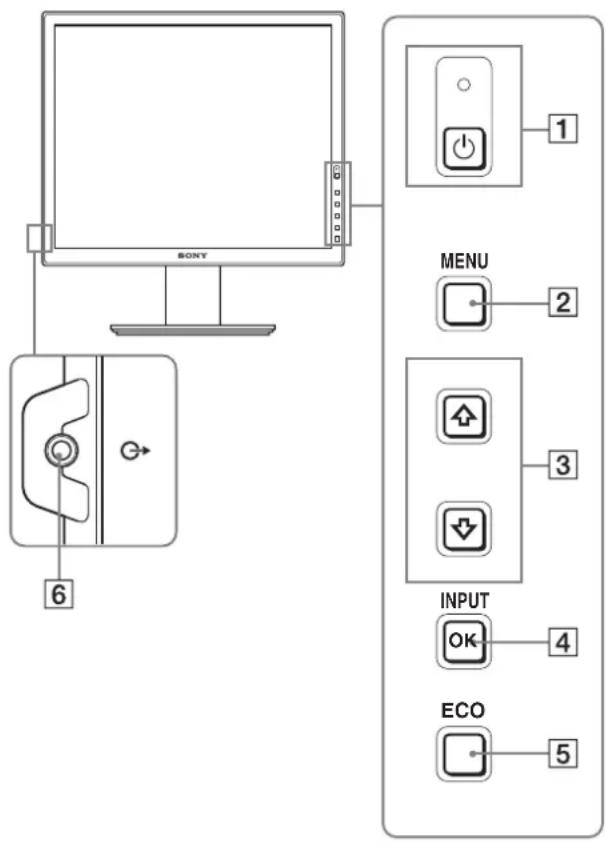

Vorderseite des Bildschirms

Bei den mit *gekennzeichneten Merkmalen gibt es hinsichtlich der Spezifikationen Unterschiede zwischen den Modellen. Näheres dazu finden Sie unter „Technische Daten“ (Seite 20).

1 Netzschalter ⏻ und Netzanzeige ⏻ (Seite 9, 16)

Mit diesem Schalter wird der Bildschirm eingeschaltet. Drücken Sie diesen Schalter erneut, um den Bildschirm wieder auszuschalten.

2 Menütaste MENU (Seite 12)

Diese Taste dient zum Ein- bzw. Ausblenden des Menüs.

3 Tasten ↓/↑ (Seite 12)

Diese Tasten dienen zum Auswählen von Menüoptionen und Vornehmen von Einstellungen.

4Taste OK (Seite 12)

Diese Taste dient zum Aktivieren der Menüoptionen bzw. Einstellungen, die mit den Tasten ↓/↑ (3) ausgewählt wurden.

INPUT (Seite 11)*

Diese Tasten dienen zum Umschalten des Videoeingangssignals zwischen INPUT1 und INPUT2, wenn zwei Computer an den Bildschirm angeschlossen sind. Diese Funktion ist nur verfügbar, wenn das Menü ausgeblendet ist.

5 Taste ECO (Seite 16)

Mit dieser Taste kann der Stromverbrauch reduziert werden. Solange die Menüanzeige nicht eingeblendet ist, dient die Taste außerdem zum automatischen Optimieren der Bildqualität für das aktuelle Eingangssignal. Die Taste wird hierzu mindestens 3 Sekunden lang gedrückt gehalten (automatische Einstellung auf Tastendruck) (nur bei analogem RGB-Signal).

6 Audioausgangsbuchse (Seite 8)

Über diese Buchse werden Tonsignale an Lautsprecher oder andere Audiogeräte ausgegeben.

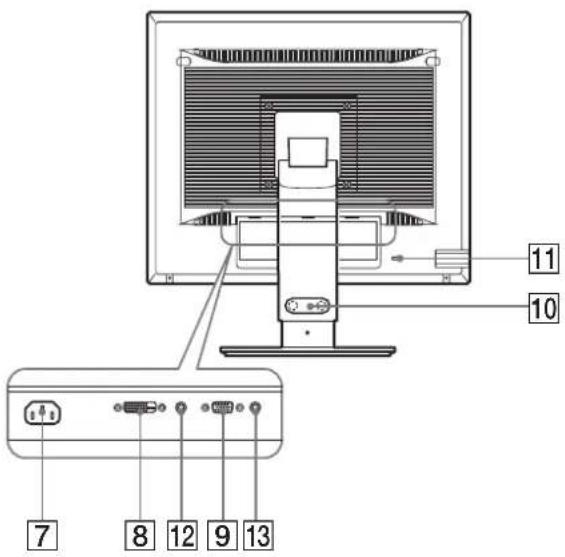

Rückseite des Bildschirms

7 Netzeingang AC IN (Seite 9)

Mit diesem Anschluss verbinden Sie das Netzkabel (mitgeliefert).

8 DVI-D-Eingangsanschluss (digitales RGB) (Seite 8)

An diesem Anschluss werden digitale RGB-Videosignale eingespeist, die DVI Rev. 1.0 entsprechen.

9 HD15-Eingang (analoges RGB) (Seite 8)

Dieser Anschluss dient zum Einspeisen von analogen RGB-Videosignalen (0,700 Vp-p, positiv) und Synchronisationssignalen.

10 Kabelhalter (Seite 9)

Mit diesem Halter können Sie Kabel sicher am Bildschirm befestigen.

11 Diebstahlschutzbohrung

Die Diebstahlschutzbohrung kann in Verbindung mit dem Kensington Micro Saver Security System verwendet werden. Micro Saver Security System ist ein Markenzeichen von Kensington.

12 Audiobuchse für INPUT1 *

Diese Buchse kann für die Eingabe des Tonsignals mit der Audioausgangsbuchse eines an INPUT1 angeschlossenen Computers bzw. Audiogeräts verbunden werden.

13 Audiobuchse für INPUT2 *

Diese Buchse kann für die Eingabe des Tonsignals mit der Audioausgangsbuchse eines an INPUT2 angeschlossenen Computers bzw. Audiogeräts verbunden werden.

Installation

Bevor Sie mit dem Bildschirm arbeiten, überprüfen Sie bitte, ob folgende Teile mitgeliefert wurden:

• LCD-Bildschirm

- Netzkabel

- Ständerfuß *

• HD15-HD15-Videosignalkabel (analoges RGB)

• DVI-D-Videosignalkabel (digitales RGB) *

- CD-ROM (Dienstprogramm für Windows/Macintosh, Bedienungsanleitung usw.)

• Garantiekarte

- Kurzreferenz

Bei den mit * gekennzeichneten Merkmalen gibt es hinsichtlich der Spezifikationen Unterschiede zwischen den Modellen. Näheres dazu finden Sie unter „Technische Daten“ (Seite 20).

Schritt 1: Zusammenbauen des Ständers

Drucken Sie nicht auf den LCD-Bildschirm, wenn Sie den Bildschirm auf einen Schreibtisch oder eine ähnliche Ablagefläche legen oder darauf aufstellen. Andernfalls konnte die Gleichmasigkeit des Bildes auf dem Bildschirm beeintrachtigt oder der LCD-Bildschirm beschadigt werden.

■Wenn Sie den mitgelieferten Ständer \* verwenden

1 Öffnen Sie den Karten und nehmen Sie den Ständerfuß heraus.

2 Überprüfen Sie, ob die aufgelisteten Teile mitgeliefert wurden.

- Ständerfuß (mit der Schraube an der Unterseite)

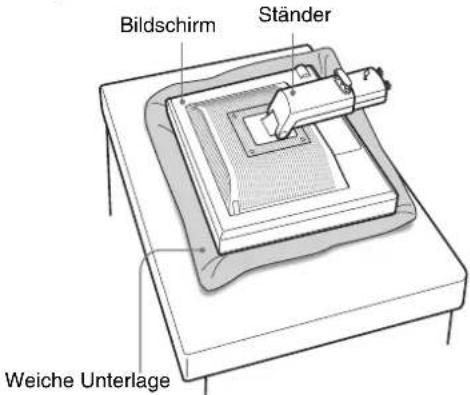

3 Legen Sie eine weiche Decke o. ä. auf eine ebene Fläche, wie z. B. einen Schreibtisch.

Der LCD-Bildschirm und die Bildschirmoberfläche können beschädigt werden, wenn Sie den Bildschirm ohne Unterlage auf den Schreibtisch legen.

4 Nehmen Sie den Bildschirm aus dem Karton und legen Sie ihn auf den Schreibtisch. Richten Sie dabei den Rahmen des Bildschirms an der Tischkante aus.

Die Abbildung zeigt den höhenverstellbaren Ständer. Wenn Sie den festen Ständer verwenden, ist die Montage mit Schritt 5 abgeschlossen.

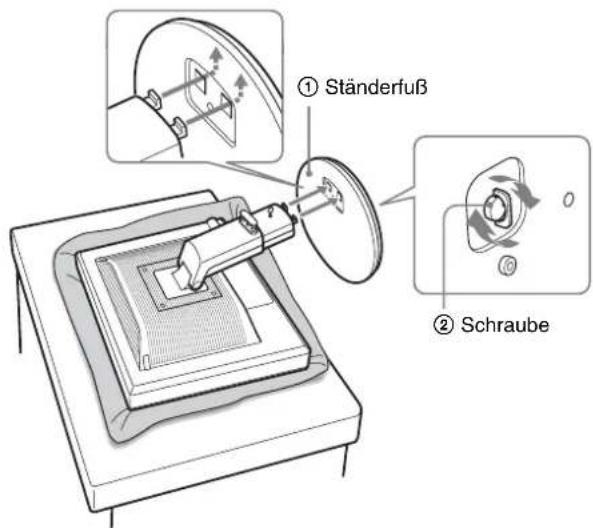

5 Hängen Sie zum Anbringen des Ständerfußes die Aussparungen am Ständerfuß in die Vorsprünge am Ständer ein. ① Heben Sie den Griff der Schraube an, um den Ständerfuß festzuschrauben. ② Achten Sie darauf, dass die Schraube gut fixiert ist, und drehen Sie den Schraubengriff zurück.

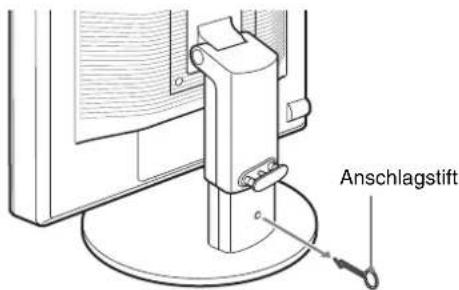

6 Wenn Sie den höhenverstellbaren Ständer verwenden, entfernen Sie nach dem Aufstellen des Ständers den Anschlagstift.

Hinweis

Der Anschlagstift darf nicht entfernt werden, während der Ständer waagrecht liegt. Der Ständerfuß könnte in diesem Fall herausrutschen, herunterfallen und eine Verletzung verursachen.

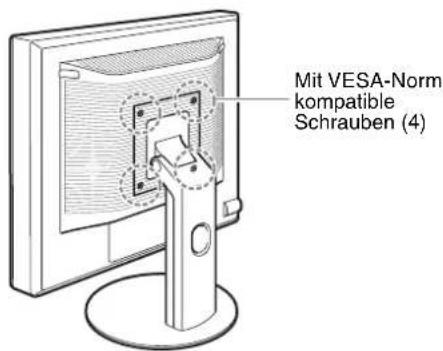

■ Wenn Sie den VESA-Ständer *verwenden

Sie können den am Bildschirm montierten Ständer entfernen und stattdessen einen VESA-Ständer eines anderen Herstellers anbringen.

Schritt 2: Anschließen der Videosignalkabel

- Schalten Sie vor dem Anschließen den Bildschirm und den Computer aus.

Hinweise

• Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie könnten die Stifte sonst möglicherweise verbiegen.
• Achten Sie darauf, den Stecker des Videosignalkabels korrekt am Anschluss auszurichten, damit die Stifte am Stecker des Videosignalkabels nicht verbogen werden.

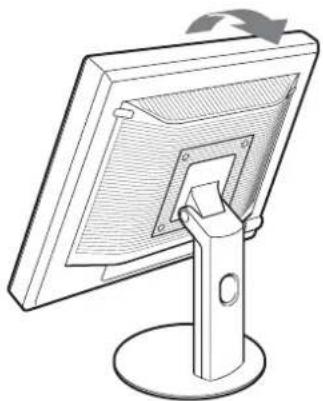

1 Neigen Sie den Bildschirm nach oben. Wenn Sie den höhenverstellbaren Ständer verwenden, stellen Sie das Display höher.*

2 Schließen Sie die Videosignalkabel an den Bildschirm an.

Wenn Sie den festen Ständer verwenden, führen Sie die Videosignalkabel zunächst durch die Aussparung im Ständer und schließen sie dann an den Bildschirm an. Näheres dazu finden Sie unter „Schritt 5: Befestigen der Kabel“.

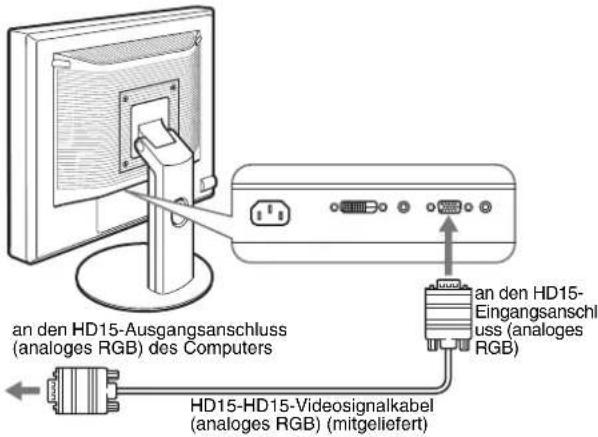

■Anschließen eines Computers mit einem HD15-Ausgangsanschluss (analoges RGB)

Schließen Sie den Computer mit dem mitgelieferten HD15-HD15-Videosignalkabel (analoges RGB) an den HD15-Eingangsanschluss (analoges RGB) am Bildschirm an.

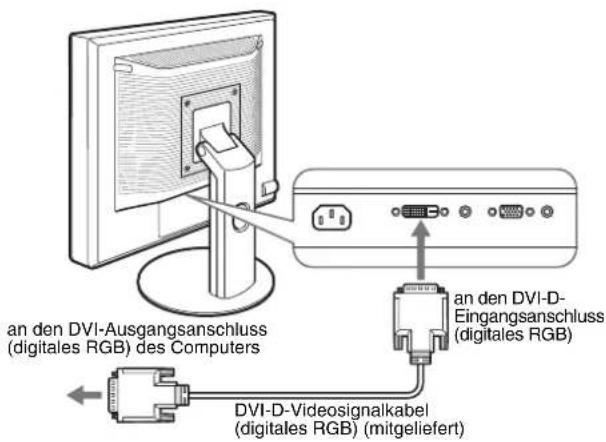

■Anschließen eines Computers mit einem DVI-Ausgangsanschluss (digitales RGB)

Schließen Sie den Computer mit dem mitgelieferten DVI-D-Videosignalkabel (digitales RGB) an den DVI-D-Eingangsanschluss (digitales RGB) am Bildschirm an.

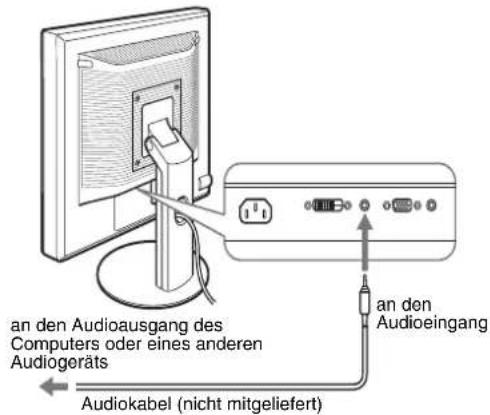

Schritt 3: Anschließen der Audiokabel

Wenn kein Ton ausgegeben werden soll, ist diese Verbindung nicht erforderlich.

Wenn Sie den festen Ständer verwenden, führen Sie die Audiokabel zunächst durch die Aussparung im Ständer und schließen sie dann an den Bildschirm an. Näheres dazu finden Sie unter „Schritt 5: Befestigen der Kabel“.

1 Verbinden Sie die Audioeingangsbuchse am Bildschirm über das Audiokabel (nicht mitgeliefert) mit der Audioausgangsbuchse am Computer oder an einem anderen Audiogerät.

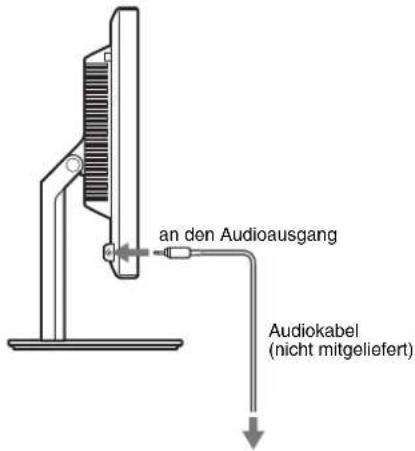

2 Schließen Sie ein Audiokabel (nicht mitgeliefert) fest an die Audioausgangsbuchse am Bildschirm an.

Die Audioausgabe ändert sich, wenn der Audioeingangs- und Audioausgangsanschluss des Bildschirms angeschlossen wurden.*

Schließen Sie Audiogeräte an, die den in den Audioeingangsspezifikationen des Bildschirms angegebenen Eingangswerten entsprechen. Wenn der Eingang zu hoch ist, kann der Bildschirm beschädigt werden. *

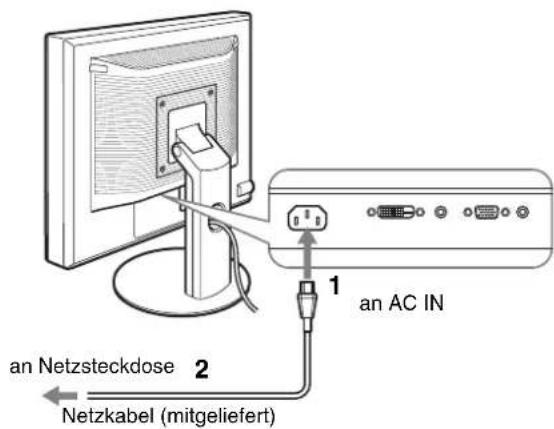

Schritt 4:Anschließen des Netzkabels

Wenn Sie den festen Ständer verwenden, führen Sie das Netzkabel zunächst durch die Aussparung im Ständer und schließen es dann an den Bildschirm an. Näheres dazu finden Sie unter „Schritt 5: Befestigen der Kabel“.

1 Schließen Sie das mitgelieferte Netzkabel fest an den Netzeingang AC IN des Bildschirms an.

2 Schließen Sie das andere Ende fest an eine Netzsteckdose an.

Schritt 5:Befestigen der Kabel

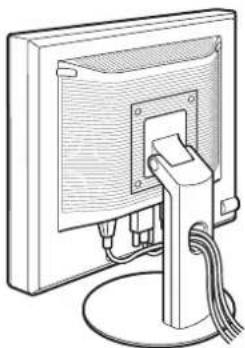

■ Fester Ständer \*

Vergewissern Sie sich, dass die Kabel wie in der Abbildung gezeigt durch die Aussparung im Ständer geführt wurden.

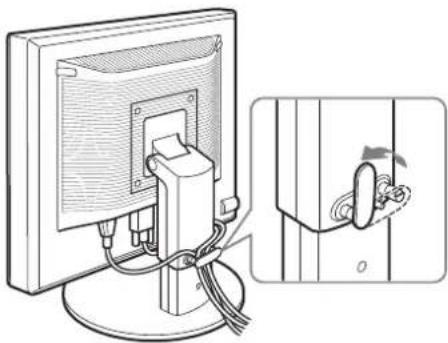

■ Höhenverstellbarer Ständer \*

Führen Sie die Kabel durch den Kabelhalter, wie auf der Abbildung zu sehen.

Achten Sie beim Bündeln der Kabel darauf, dass diese noch etwas Spiel haben. Andernfalls lösen sie sich möglicherweise von den Anschlüssen bzw. Steckern, wenn Sie den Bildschirmwinkel einstellen. Wenn Sie die Kabel zu straff ziehen, können sie beschädigt werden.

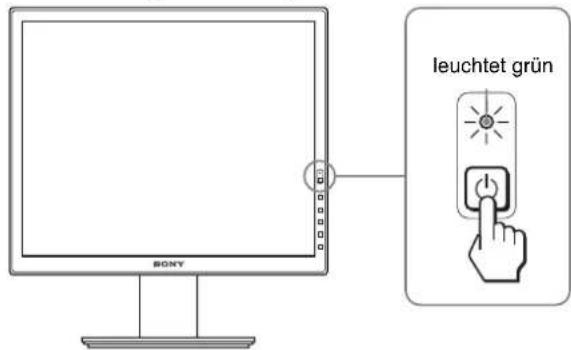

Schritt 6: Einschalten von Bildschirm und Computer

1 Drücken Sie den Netzschalter ⏻ vorne rechts am Bildschirm.

Die Netzanzeige ⏻ leuchtet grün auf.

2 Schalten Sie den Computer ein.

Wenn auf dem Bildschirm kein Bild erscheint

• Das Netzkabel und das Videosignalkabel müssen richtig angeschlossen sein.
• Wenn „KEIN EING SIGNAL“ auf dem Bildschirm erscheint:
• Der Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.
  – Vergewissern Sie sich, dass das Eingangssignal korrekt eingestellt ist, indem Sie die Taste OK drücken (Seite 11).

- Wenn „KABEL NICHT VERBUNDEN“ auf dem Bildschirm erscheint:

- Überprüfen Sie, ob die Videosignalkabel richtig angeschlossen sind.

- Vergewissern Sie sich, dass das Eingangssignal korrekt eingestellt ist, indem Sie die Taste OK drücken (Seite 11).

- Wenn „UNZULÄSSIGER BEREICH“ erscheint: Schließen Sie wieder Ihren alten Bildschirm an. Stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein.

	Analoges RGB Digitales RGB
Horizontal-frequenz	28–80 kHz 28–64 kHz
Vertical-frequenz	48–75 Hz 60 Hz
Auflösung	1280 × 1024 oder weniger

Schlagen Sie bitte unter den weiteren Informationen über Bildschirmmeldungen nach (siehe „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 18).

Spezielle Treiber werden nicht benötigt

Dieser Monitor entspricht dem Plug-and-Play-Standard „DDC“, so dass alle Daten des Monitors automatisch erkannt werden. Daher muss kein spezifischer Treiber auf dem Computer installiert werden. Wenn Sie den Monitor an den Computer anschließen und diesen dann zum ersten Mal starten, wird möglicherweise der Hardware-Assistent auf dem Bildschirm angezeigt. Gehen Sie in diesem Fall nach den Anweisungen auf dem Bildschirm vor. Der Plug-and-Play-Monitor ist automatisch ausgewählt, so dass Sie ohne weitere Vorbereitungen mit diesem Monitor arbeiten können.

Die Vertikalfrequenz wechselt zu 60 Hz. Da das Flimmern auf dem Monitor fast nicht sichtbar ist, können Sie die Einstellung unverändert lassen. Sie brauchen die Vertikalfrequenz nicht auf einen besonders hohen Wert einzustellen.

Schritt 7: Einstellung von Neigung und Höhe

Mit dem Ständer können Sie den Bildschirm innerhalb der unten abgebildeten Winkel nach Bedarf einstellen.

Fassen Sie den LCD-Bildschirm an beiden Seiten und stellen Sie den Bildschirm wie gewünscht ein.

Wenn Sie den höhenverstellbaren Ständer verwenden, kann auch die Höhe des Bildschirms passend eingestellt werden, wie nachfolgend beschrieben.

Fassen Sie den LCD-Bildschirm an beiden Seiten und stellen Sie ihn auf die gewünschte Höhe ein.

So können Sie ergonomisch mit dem Bildschirm arbeiten

Berücksichtigen Sie beim Einstellen des Bildschirmwinkels die Höhe von Schreibtisch und Stuhl und achten Sie darauf, dass auf dem Bildschirm keine Lichtreflexe auftreten.

Hinweise

• Achten Sie beim Einstellen des Bildschirmwinkels darauf, nicht mit dem Bildschirm an andere Gegenstände zu stoßen.
• Achten Sie darauf, dass sich beim Verstellen der Ständerhöhe keine Gegenstände unter dem Bildschirm befinden, da diese beschädigt werden könnten.

Auswählen des Eingangssignals (INPUT1/INPUT2)\*

Drücken Sie die Taste OK.

Das Eingangssignal wechselt mit jedem Tastendruck.

Bildschirmmeldung (erscheint ca. 5 Sekunden lang oben links)	Konfiguration des Eingangssignals
INPUT1 : DVI-D*	DVI-D-Eingangsanschluss (digitales RGB) für INPUT1
INPUT2 : HD15 HD15-Eingangsanschluss (analoges RGB) für INPUT2

DE

Einstellen des Bildschirms

Vor dem Einstellen

Verbinden Sie den Bildschirm mit dem Computer und schalten Sie beide Geräte ein.

Die besten Ergebnisse erzielen Sie, wenn Sie nach dem Anschließen des Bildschirms an den Computer und dem Einschalten des Geräts mindestens 30 Minuten warten, bevor Sie irgendwelche Einstellungen vornehmen.

Mit den Bildschirmmenüs können Sie eine Vielzahl von Einstellungen vornehmen.

Navigieren in den Menüs

1 Rufen Sie das Hauptmenü auf.

Drücken Sie die Taste MENU, um das Hauptmenü auf dem Bildschirm aufzurufen.

2 Wählen Sie das Menü aus, in dem Sie Einstellungen vornehmen wollen.

Wählen Sie mit den Tasten ↓/↑ das gewünschte Menü aus. Wählen Sie mit der Taste OK die gewünschte Menüoption aus.

3 Wählen Sie einen Wert für die Option.

Nehmen Sie die Einstellung mit den Tasten ↓/↑ vor und drücken Sie dann die Taste OK. Sobald Sie die Taste OK drücken, wird die Einstellung gespeichert und das voherige Menü wird wieder angezeigt

4 Schließen Sie das Menü.

Wenn Sie die Taste MENU einmal drücken, erscheint wieder die normale Anzeige. Wenn Sie keine weitere Taste drücken, wird das Bildschirmment nach etwa 45 Sekunden automatisch ausgeblendet.

■ Zurücksetzen der Werte auf die Standardeinstellungen

Sie können die Einstellungen über das Menü ZURÜCKSETZEN zurücksetzen. Weitere Informationen zum Zurücksetzen der Einstellungen finden Sie unter ··· (ZURÜCKSETZEN) auf Seite 15.

Liste der Menüoptionen

Die verfügbaren Menüoptionen hängen vom Modell ab.

Sehen Sie an der Unterseite des Bildschirms nach, wie die Modellnummer lautet, und lesen Sie in den Tabellen unten nach.

	SDM-S75A/S95ASDM-S75E/S95E
HINTERGRUNDBEL
KONTRAST	1)
HELLIGKEIT	1)
GAMMA	1)
FARBE 9300K
	6500K
	sRGB ^1)
	BENUTZER (Gain für R und B)
SCHÄRFE
MODUS ZURÜCK*
BILDSCHIRM AUTOMATISCH
POSITION MENÜ
EINGANGSERKENN*
LANGUAGE ENGLISH

	SDM-S75D/S95DSDM-S75F/S95FSDM-S75N/S95N
Menü BILD EINSTELLEN*
MODUS (ECO-Modus)	HELL
	MITTEL
	DUNKEL
	BENUTZER
HINTERGRUNDBEL	☑
KONTRAST	1)
HELLIGKEIT	1)
γ GAMMA	1)
FARBE 9300K
	6500K
	sRGB ^1)
	BENUTZER (Gain für R und B)
SCHÄRFE ☑
MODUS ZURÜCK*	☑
BILDSCHIRM	AUTOMATISCH
	PHASE
	PITCH
	H CENTER
	V CENTER
POSITION MENÜ	☑
EINGANGSERKENN*	AUTOMATIK EIN
	EINGANG1
	EINGANG2
	AUTOMATIK AUS
LANGUAGE	ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
ZURÜCKSETZEN	OK
	ABBRECHEN
MENÜ-SPERRE	EIN
	AUS

1) KONTRAST, HELLIGKEIT und GAMMA können nicht eingestellt werden, wenn „sRGB“ ausgewählt ist.

Menü BILD EINSTELLEN\*

Bei Bildschirmen mit Analogeingängen können die Mentüoptionen HINTERGRUNDBEL, KONTRAST und HELLIGKEIT nur eingestellt werden, wenn für BENUTZER der ECO-Modus ausgewählt ist.

Optionen Taste ↑Taste ↓
MODUSHELLMITTELDUNKELBENUTZER	Stellen Sie den ECO-Modus ein.Wahlen Sie fur die Helligkeit des Bildschirms „HELL“, „MITTEL“, „DUNKEL“ oder „BENUTZER“, um Energie zu sparen.Wenn Sie den Modus „BENUTZER“ wahlen, konnen Sie die Bildschirmhelligkeit feiner einstellen.Sie konnen einen Eingang festlegen und verschiedene Modi einstellen.
HINTERGRUNDBEL	Der Bildschirm wird heller.	Der Bildschirm wird dunkler.
KONTRAST Der Bildkontrast wird schärfer.		Der Bildkontrast wird weicher.
HELLIGKEIT	Das Bild wird heller (Schwarzwert).	Das Bild wird dunkler (Schwarzwert).
GAMMA FunktionenSie konnen das Bild auf dem Bildschirm so einstellen, dass die Farben dem Original entsprechen.

Hinweis

Wenn Sie „sRGB“ auswählen, lassen sich KONTRAST, HELLIGKEIT und GAMMA nicht einstellen.

Menü FARBE

Optionen Funktionen

9300K Die Blaukomponente wird verstärkt.
6500K Die Rotkomponente wird verstärkt.
sRGB1)	Wenn Sie „sRGB“ wählen, wird die Farbe an das sRGB-Profil angepasst. Die sRGB-Farbeinstellung beruht auf einem Farbraumprotokoll nach Industriestandard für Computer-Produkte. Wenn Sic „sRGB“ wählen, muss als Farbeinstellung für den Computer das sRGB-Profil ausgewählt sein.
BENUTZER2)	Sie können die Farbtemperatur feineinstellen und die Einstellung im Gerät speichern.

1) Ist ein Computer oder ein anderes Gerät, den/das Sie an den Bildschirm anschließen, nicht sRGB-konform, können Sie die Farben nicht auf das sRGB-Profil einstellen. Wenn Sie „sRGB“ auswählen, lassen sich KONTRAST, HELLIGKEIT und GAMMA nicht einstellen. sRGB steht nicht zur Verfügung, wenn Sie für den ECO-Modus die Einstellung HELL, MITTEL oder DUNKEL wählen. „sRGB“ wird in diesem Fall grau angezeigt.

2) Bei dieser Einstellung wird die Farbtemperatur verändert, indem die Rot- oder die Blaukomponente im Vergleich zur Grünkomponente verstärkt oder abgeschwächt wird. Die Grünkomponente bleibt dabei unverändert.

Menü SCHÄRFE

Optionen Tasten ↓/↑

SCHÄRFE Sie können die Bildkonturen schärfer einstellen.

→← Menü MODUS ZURÜCK (nur beim Menü BILD EINSTELLEN)\*

Optionen Funktionen

OK Sie können HINTERGRUNDBEL, KONTRAST, HELLIGKEIT, GAMMA, FARBE und SCHÄRFE auf die Standardwerte zurücksetzen.

ABBRECHEN Das Zurücksetzen wird abgebrochen und das Menü wird wieder angezeigt.

A Menü BILDSCHIRM (nur bei analogem RGB-Signal)

■Automatische Einstellung der Bildqualität Wenn am Bildschirm ein Eingangssignal eingeht, werden automatisch die Bildposition und die Schärfe (PHASE/PITCH) eingestellt, so dass ein scharfes Bild auf dem Bildschirm erscheint (Seite 16).

Hinweis

Wenn die automatische Einstellung der Bildqualität aktiviert ist, funktioniert nur noch der Netzschalter ⏻. Das Bild flackert während der Einstellung möglicherweise, aber dabei handelt es sich nicht um eine Fehlfunktion. Warten Sie einfach kurz, bis die Einstellung abgeschlossen ist.

Wenn das Bild mit der automatischen Einstellung der Bildqualität dieses Bildschirms nicht gut genug eingestellt wird

Sie können eine weitere automatische Einstellung der Bildqualität für das aktuelle Eingangssignal vornehmen. Näheres dazu finden Sie unter AUTOMATISCH weiter unten.

Wenn Sie darüber hinaus weitere Einstellungen der Bildqualität vornehmen müssen

Sie können die Schärfe (PHASE/PITCH) und die Position (horizontal/vertikal) des Bildes auch manuell einstellen.

Diese Einstellungen werden automatisch im Speicher festgehalten und wieder abgerufen, wenn dasselbe Eingangssignal erneut am Bildschirm eingeht. Eine Neueinstellung kann erforderlich werden, wenn Sie nach dem erneuten Anschluss des Computers das Eingangssignal ändern.

Optionen Funktionen

AUTOMATISCH

Nehmen Sie für das aktuelleEingangssignal die gewünschtenEinstellungen für PHASE und PITCHdes Bildschirms sowie für diehorizontale bzw. vertikale Position vorund speichern Sie die Einstellungen.

■ Manuelles Einstellen der Bildschärfe und -position (PHASE/PITCH/H CENTER/V CENTER)

Sie können Bildschärfe und -position folgendermaßen einstellen.

1 Stellen Sie am Computer die Auflösung auf 1 280 x 1024 ein.
2 Legen Sie die CD-ROM ein.
3 Starten Sie die CD-ROM, und rufen Sie das Testmuster auf.

Für Windows-Benutzer

Wenn die Auto-Run-Funktion eingeschaltet ist:

1 Klicken Sie auf „Display Einstellung (UTILITY)“.

2 Klicken Sie auf „Adjust“, um die Auflösung zu überprüfen, und klicken Sie dann auf „Next“.

3 Die Testmuster für PITCH, PHASE, H CENTER und V CENTER erscheinen nacheinander.

Wenn die Auto-Run-Funktion versagt:

1 Öffnen Sie „Arbeitsplatz“ und klicken Sie mit der rechten Maustaste auf das CD-ROM-Symbol. Gehen Sie zu „Explorer“ und öffnen Sie das CD-ROM-Symbol.

2 Öffnen Sie [Utility] und wählen Sie dann [Windows].

3 Starten Sie [Win_Utility.exe].

Das Testmuster erscheint.

Für Macintosh-Benutzer

1 Öffnen Sie [Utility] und wählen Sie dann [Mac].

2 Starten Sie [Mac_Utility.exe].

Das Testmuster erscheint.

Optionen Tasten ↓/↑

PHASE Minimiert Horizontalstreifen auf dem Bildschirm.

PITCH Eliminiert Vertikalstreifen auf dem Bildschirm.

H CENTER Dient zum Korrigieren der Bildposition,
V CENTER	wenn das Bild nicht in der Mitte des Bildschirms angezeigt wird.

Menü POSITION MENÜ

Optionen Tasten ↓/↑

POSITION MENÜ Sie können die Position des Menüs auf dem Bildschirm ändern. Dabei haben Sie die Wahl zwischen 9 Positionen.

Menü EINGANGSERKENN\*

Modelle mit Digitaleingängen suchen nach jedem beliebigen Eingangssignal. Zwischen den Signalen kann automatisch umgeschaltet werden.

Optionen Funktionen

AUTOMATIK EIN Wenn am ausgewählten Eingang kein Signal eingeht oder wenn Sie mit der Taste OK einen Eingang auswählen, an dem kein Signal eingeht, erscheint eine Bildschirmmeldung. Dann prüft der Bildschirm, ob ein anderesEingangssignal vorhanden ist, und schaltet automatisch zu dem betreffenden Eingang um.Wenn zu einem anderen Eingang umgeschaltet wird, erscheint der ausgewählte Eingang oben links auf dem Bildschirm.Wenn auch an diesem Eingang keine Signale eingespeist werden, wechselt der Bildschirm in den Energiesparmodus.

Optionen Funktionen

EINGANG1	Beim Einschalten des Bildschirms wird EINGANG1 oder EINGANG2 als vorrangige Einstellung angezeigt (EINGANGSERKENN funktioniert nicht).
EINGANG2
AUTOMATIK AUS	Der Eingang wird nicht automatisch gewechselt. Drücken Sie die Taste OK, wenn Sie den Eingang wechseln möchten.

A Menü LANGUAGE

Optionen Tasten ↓/↑

ENGLISH	Englisch
FRANÇAIS	Französisch
DEUTSCH
ESPAÑOL	Spanisch
ITALIANO	Italienisch
NEDERLANDS	Niederländisch
SVENSKA	Schwedisch
РУССКИЙ	Russisch
日本語	Japanisch
中文	Chinesisch

→← Menü ZURÜCKSETZEN (zum Zurücksetzen auf die Standardeinstellungen)

Optionen Funktionen

OK Alle Einstellungen werden auf dieStandardwerte zurückgesetzt, mitAusnahme der Einstellungen im MenüA (LANGUAGE).

ABBRECHEN Das Zurücksetzen wird abgebrochen und das Menü wird wieder angezeigt.

Menü MENÜ-SPERRE

Optionen Funktionen

EIN Nur der Netzschalter ⏻ funktioniert.Wenn Sie versuchen, eine andere Funktion auszuführen, erscheint das Symbol Ⓞn (MENÜ-SPERRE) auf dem Bildschirm.
AUS	Damit schalten Sie Ⓞn (MENÜ-SPERRE) aus. Wenn Ⓞn (MENÜ-SPERRE) eingeschaltet ist und Sie die Taste MENU drücken, wird Ⓞn (MENÜ-SPERRE) automatisch ausgewählt.

Technische Merkmale

Die Energiesparfunktion

Dieser Bildschirm erfüllt die Energiesparrichtlinien der VESA, des ENERGY STAR-Programms und des NUTEK-Standards. Wenn der Bildschirm an einen Computer oder eine Grafikkarte angeschlossen ist, der bzw. die DPMS-konform (Display Power Management Standard) für Analogeingangssignale/DMPM-konform (DVI Digital Monitor Power Management) für Digitaleingangssignale ist, wird der Stromverbrauch des Bildschirms wie unten erläutert reduziert.

Betriebsmodus Netzanzeige

Normalbetrieb grün
Deaktiviert1) (Tiefschlaf)	orange
Ausgeschaltet aus

1) Wenn der Computer in den Modus „Deaktiviert“ wechselt, geht kein Eingangssignal mehr ein und KEIN EING SIGNAL erscheint auf dem Bildschirm. Nach 5 Sekunden schaltet der Bildschirm in den Energiesparmodus. „Tiefschlaf“ ist ein Energiesparmodus, der von der EPA (Environmental Protection Agency - Umweltbehörde der USA) definiert wurde.

Verringern der Leistungsaufnahme (ECO-Modus)

Durch mehrmaliges Drücken der Taste ECO an der Vorderseite des Bildschirms können Sie die Bildschirmhelligkeit auswählen.

Der Modus wird auf dem Bildschirm angezeigt und die Bildhelligkeit wird je nach dem ausgewählten Modus eingestellt. Nach etwa 5 Sekunden wird das Menü automatisch ausgeblendet. Mit dem Wechsel des Modus von HELL zu MITTEL zu DUNKEL wird der Bildschirm immer dunkler und die Leistungsaufnahme immer geringer.

Standardmäßig ist die Bildschirmhelligkeit auf HELL eingestellt. Wenn Sie BENUTZER wählen, können Sie die Hintergrundbeleuchtung mit den Tasten ↓/↑ einstellen, genauso als hätten Sie im Menü die Option HINTERGRUNDBEL ausgewählt.

Hinweis\*

Bei Bildschirmen mit Analogeingängen stehen die Menüoptionen HINTERGRUNDBEL, KONTRAST und HELLIGKEIT nur zur Verfügung, wenn der ECO-Modus auf BENUTZER gesetzt ist (Seite 14).

Automatische Einstellung der Bildqualität (nur analoges RGB-Signal)

Wenn am Bildschirm ein Eingangssignal eingeht, werden automatisch die Bildposition und die Schärfe (Phase/Pitch) eingestellt, so dass ein klares Bild auf dem Bildschirm erscheint.

Werkseitig vordefinierter Modus

Wenn ein Eingangssignal in den Bildschirm eingespeist wird, vergleicht der Bildschirm dieses Signal mit den werkseitig vordefinierten Modi im Speicher des Bildschirms und wählt automatisch den Modus aus, bei dem sich in der Bildschirmmitte eine hohe Bildqualität erzielen lässt. Wenn das Eingangssignal einem werkseitig vordefinierten Modus entspricht, wird das Bild automatisch mit den entsprechenden Standardeinstellungen angezeigt.

Wenn die Eingangssignale keinem der werkseitig vordefinierten Modi entsprechen

Wenn am Bildschirm ein Eingangssignal eingeht, das keinem der werkseitig vordefinierten Modi entspricht, wird an diesem Bildschirm die automatische Einstellungsfunktion für die Bildqualität aktiviert. Diese sorgt dafür, dass das Bild immer scharf und in guter Qualität auf dem Bildschirm angezeigt wird (innerhalb der folgenden Bildschirmfrequenzbereiche):

Horizontalfrequenz: 28–80 kHz

Vertikalfrequenz: 48–75 Hz

Wenn der Bildschirm zum ersten Mal Eingangssignale empfängt, die nicht einem der werkseitig vor eingestellten Modi entsprechen, dauert es daher in der Regel länger als im Normalfall, bis ein Bild auf dem Bildschirm erscheint. Die bei diesem Prozess eingestellten Daten werden automatisch im Gerät gespeichert, so dass der Bildschirm beim nächsten Mal, wenn das entsprechende Signal eingeht, genauso schnell reagiert wie bei einem werkseitig vor eingestellten Signal.

Wenn Sie Phase, Pitch und Bildposition manuell einstellen

Bei einigen Eingangssignalen werden mit der automatischen Einstellung der Bildqualität dieses Bildschirms Bildposition, Phase und Pitch möglicherweise nicht zufrieden stellend eingestellt. In diesem Fall können Sie die Einstellungen manuell vornehmen (Seite 14). Wenn Sie diese Einstellungen manuell vornehmen, werden sie als Benutzermodi im Gerät gespeichert und automatisch abgerufen, wenn am Bildschirm wieder die gleichen Eingangssignale eingehen.

Hinweis

Wenn die automatische Einstellung der Bildqualität aktiviert ist, funktioniert nur noch der Netzschalter ⏻. Das Bild flackert während der Einstellung möglicherweise, aber dabei handelt es sich nicht um eine Fehlfunktion. Warten Sie einfach kurz, bis die Einstellung abgeschlossen ist.

Störungsbehebung

Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an den Kundendienst wenden.

Bildschirmmeldungen

Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der folgenden Warnmeldungen auf dem Bildschirm. Schlagen Sie bitte die zugehörige Abhilfemaßnahme nach (siehe „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 18).

Wenn „UNZULÄSSIGER BEREICH“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass das Eingangssignal nicht den technischen Daten des Bildschirms entspricht. Überprüfen Sie Folgendes.

Weitere Informationen zu den Bildschirmmeldungen finden Sie unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 18.

Wenn „xxx.xkHz/ xxxHz“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass der Bildschirm die Horizontal- oder Vertikalfrequenz nicht unterstützt.

Die Zahlen geben die Horizontal- und Vertikalfrequenz des aktuellen Eingangssignals an.

Beispiel

Wenn „AUFLÖSUNG > 1280 × 1024“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass der Bildschirm die Auflösung nicht unterstützt (1280 × 1024 oder weniger).

Beispiel

Wenn „KEIN EING SIGNAL“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass am zurzeit ausgewählten Eingang kein Eingangssignal eingeht.

Wenn EINGANGSERKENN (Seite 15) auf EIN gesetzt ist, sucht der Bildschirm ein anderes Eingangssignal und wechselt den Eingang automatisch.

Beispiel

Wenn keine Eingangssignale gefunden werden

Die Meldung „IN STROMSPARMODUS“ wird angezeigt.

Nach 5 Sekunden wechselt der Bildschirm in den Energiesparmodus.

Wenn „KABEL NICHT VERBUNDEN“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass das Videosignalkabel nicht mehr an den zurzeit ausgewählten Eingang angeschlossen ist.

Wenn EINGANGSERKENN (Seite 15) auf EIN gesetzt ist, sucht der Bildschirm ein anderes Eingangssignal und wechselt den Eingang automatisch.

Beispiel

Wenn keine Eingangssignale gefunden werden

Die Meldung „IN STROMSPARMODUS“ wird angezeigt.

Nach 45 Sekunden wechselt der Bildschirm in den Energiesparmodus.

Fehlersymptome und Abhilfemaßnahmen

Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Bedienungsanleitung zu dem angeschlossenen Computer bzw. Gerät nach.

Symptom Überprüfen Sie bitte Folgendes
Es wird kein Bild angezeigt
Die Netzanzeige leuchtet nicht oder die Netzanzeige leuchtet orange auf.	Überprüfen Sie, ob der Netzschalter eingeschaltet ist.
Die Netzanzeige leuchtet nicht auf, wenn der Netzschalter gedrückt wird.	Überprüfen Sie, ob das Netzkabel korrekt angeschlossen ist.
KABEL NICHT VERBUNDEN erscheint auf dem Bildschirm.	Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 7).Achten Sie darauf, dass am Videoeingangsanschluss keine Stifte verbogen oder eingedrückt sind.Überprüfen Sie, ob das richtige Eingangssignal ausgewählt ist (Seite 11).Ein nicht mitgeliefertes Videosignalkabel ist angeschlossen. Wenn Sie ein nicht mitgeliefertes Videosignalkabel anschließen, erscheint unter Umständen KABEL NICHT VERBUNDEN am Bildschirm. Dabei handelt es sich nicht um eine Fehlfunktion.
KEIN EING SIGNAL erscheint auf dem Bildschirm oder die Netzanzeige leuchtet orange auf.	Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 7).Achten Sie darauf, dass am Videoeingangsanschluss keine Stifte verbogen oder eingedrückt sind.Überprüfen Sie, ob das richtige Eingangssignal ausgewählt ist (Seite 11).■Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Bildschirm verursachte ProblemeDer Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.Überprüfen Sie, ob die Grafikkarte korrekt eingebaut ist.Überprüfen Sie, ob der Computer eingeschaltet ist.Starten Sie den Computer neu.
UNZULÄSSIGER BEREICH erscheint auf dem Bildschirm (Seite 17).	■Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Bildschirm verursachte ProblemeÜberprüfen Sie, ob die Videofrequenz im für den Bildschirm angegebenen Bereich liegt. Wenn Sie einen älteren Bildschirm durch diesen Bildschirm ersetzt haben, schließen Sie den alten Bildschirm wieder an und stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein:Horizontal: 28 – 80 kHz (analoges RGB), 28 – 64 kHz (digitales RGB)Vertical: 48 – 75 Hz (analoges RGB), 60 Hz (digitales RGB)Auflösung: 1280 × 1024 oder weniger
Sie arbeiten mit Windows. • Wenn Sie einen älteren Bildschirm durch diesen Bildschirm ersetzt haben, schließen Sie den alten Bildschirm wieder an und gehen folgendermaßen vor: Wählen Sie in der Liste „Hersteller“ die Option „SONY“ und wählen Sie dann in der Liste „Modelle“ im Windows-Geräteauswahlbildschirm das gewünschte Modell. Wenn der Modellname Ihres Geräts nicht in der Liste „Modelle“ angezeigt wird, versuchen Sie es mit „Plug & Play“.
Sie arbeiten mit einem Macintosh-System.	• Wenn Sie einen Macintosh anschließen wollen, verwenden Sie gegebenenfalls einen Adapter (nicht mitgeliefert). Schließen Sie den Adapter an den Computer an, bevor Sie das Videosignalkabel anschließen.
Das Bild flimmert, springt, oszilliert oder ist gestört	• Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 14).• Schließen Sie das Netzkabel des Bildschirms an eine andere Netzsteckdose, möglichst an einem anderen Stromkreis, an.■Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Bildschirm verursachte Probleme• Schlagen Sie in der Anleitung zur Grafikkarte die korrekte Bildschirmeinstellung nach.Überprüfen Sie, ob der Grafikmodus (VESA, Macintosh 19 Zoll Farbe usw.) und die Frequenz des Eingangssignals von diesem Bildschirm unterstützt werden. Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Bildschirms zu kurz ist.Dieser Bildschirm kann Signale im Zeilensprungmodus nicht verarbeiten. Stellen Sie progressive Signale ein.Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit dem Sie die besten Bilder erzielen.
Das Bild ist verschwommen	Stellen Sie Helligkeit und Kontrast ein (Seite 14).Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 14).■Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Bildschirm verursachte ProblemeStellen Sie die Auflösung am Computer auf 1280 × 1024 ein.
Doppelbilder sind zu sehen	Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn dieses Phänomen auftritt.Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.
Das Bild ist nicht zentriert oder die Bildgröße ist nicht korrekt (nur analoges RGB-Signal)	Stellen Sie Pitch und Phase ein (Seite 14).Stellen Sie die Bildposition ein (Seite 14). Beachten Sie, dass bei bestimmten Videomodi die Anzeige nicht den gesamten Bildschirm füllt.
Das Bild ist zu klein	■Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Bildschirm verursachte ProblemeStellen Sie die Auflösung am Computer auf 1280 × 1024 ein.
Das Bild ist dunkel	Stellen Sie die Hintergrundbeleuchtung ein (Seite 14).Stellen Sie die Helligkeit ein (Seite 14).Stellen Sie über das Menü GAMMA den Gammawert ein (Seite 14).Nach dem Einschalten des Bildschirms dauert es einige Minuten, bis der Bildschirm hell wird.Je nach dem ausgewählten ECO-Modus wird der Bildschirm möglicherweise dunkler.
Wellenförmige oder elliptische Moiré-Effekte sind sichtbar	Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 14).
Die Farbe ist nicht gleichmäßig	Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 14).
Weiß sieht nicht weiß aus	Stellen Sie die Farbtemperatur ein (Seite 14).
Die Bedienelemente am Bildschirm funktionieren nicht (or scheint auf dem Bildschirm)	Wenn MENÜ-SPERRE auf „EIN“ gesetzt ist, setzen Sie die Option auf „AUS“ (Seite 15).
Der Bildschirm schaltet sich nach einer Weile aus	■Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeDeaktivieren Sie die Stromsparfunktion des Computers.
Die auf dem Menübildschirm angezeigte Auflösung ist nicht korrekt.	Je nach Grafikkarteneinstellung entspricht die auf dem Menübildschirm angezeigte Auflösung nicht der Auflösung, die am Computer eingestellt ist.

Anzeigen von Informationen zu diesem Bildschirm

Während Videosignale am Bildschirm eingehen, halten Sie die Taste MENU mehr als 5 Sekunden lang gedrückt, bis ein Feld mit Informationen erscheint.

Drücken Sie erneut die Taste MENU, um das Feld auszublenden.

Beispiel

Der für den Sicherheitsstandard registrierte Modellname dieses Geräts lautet SDM-S75*S95. Im Vertrieb werden jedoch die Namen SDM-S75A/S95A/S75D/S95D/S75E/S95E/S75F/S95F/S75N/S95N verwendet.

Lässt sich ein Problem mit den oben angegebenen Maßnahmen nicht beheben, wenden Sie sich an einen autorisierten Sony-Händler. Halten Sie die folgenden Informationen bereit:

• Modellname
• Seriennummer
  • Detaillierte Beschreibung des Problems
  • Kaufdatum
• Modellbezeichnung und technische Daten des Computers und der Grafikkarte
• Typ der eingespeisten Signale (analoge RGB-Signale/digitale RGB-Signale)

Technische Daten

Modellname SDM-S75A	SDM-S95A SDM-S75E $DM-S95E
LCD-Bildschirm Bildschirmtyp: a-Si-TFT-Aktivmatrix
Bildgröße: Zoll 17,0 19,0 17,0 19,0
Eingangssignalformat RGB-BetriebsfrequenzHorizontal: 28 – 80 kHzVertikal: 48 – 75 Hz
Auflösung Horizontal: bis zu 1280 PunkteVertikal: bis zu 1024 Zeilen
Art des Eingangssignals(digital/analog)	1 × analog
Eingangssignalpegel	AnalogesRGB-Videosignal0,7 Vp-p, 75 Ω, positivSYNC-SignalTTL-Pegel, 2,2 kΩ, positiv oder negativ
Audioicingang Stereo-Minibuchse, 0,5 V effektiver Mittelwert
Audioausgang Stereo-Minibuchse
Betriebsspannung 100 – 240 V, 50 – 60 Hz, bis zu 1,0 A
Leistungsaufnahme	bis zu 45 W	bis zu 50 W	bis zu 45 W	bis zu 50 W
Betriebstemperatur	5 – 35 °C
Art des Ständers	Fest	Fest	Höhenverstellbar	Höhenverstellbar
Abmessungen (B/H/T)	ca. 369 × 423,5 × 225 mm (mit Ständer)ca. 369 × 315 × 66 mm(ohne Ständer)	ca. 414 × 439,5 × 225 mm (mit Ständer)ca. 414 × 348 × 69 mm(ohne Ständer)	ca. 369 × 393,5 – 503,5 × 253 mm(mit Ständer)ca. 369 × 315 × 66 mm(ohne Ständer)	ca. 414 × 409,5 – 519,5 × 277,5 mm(mit Ständer)ca. 414 × 348 × 69 mm(ohne Ständer)
Gewicht ca. 6,4 kg (mit Ständer)	ca. 4,3 kg(ohne Ständer)	ca. 7,3 kg (mit Ständer)ca. 5,2 kg(ohne Ständer)	ca. 7,5 kg (mit Ständer)ca. 4,3 kg(ohne Ständer)	ca. 8,7 kg (mit Ständer)ca. 5,2 kg(ohne Ständer)
Plug & Play	DDC2B
Zubehör	Erläuterungen dazu finden Sie auf Seite 6.

1) Empfohlene Werte für das horizontale und vertikale Timing
- Das horizontale Synchronbreitenverhältnis sollte bei mehr als 4,8 % des horizontalen Gesamt-Timing oder bei 0,8 μSek. liegen, je nachdem, welcher Wert höher ist.
• Die horizontale Austastbreite sollte über 2,5 μSek. liegen.
• Die vertikale Austastbreite sollte über 450 μSek. liegen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Modellname SDM-S75D DM-S95D SDM-S75FDM-S95F
LCD-Bildschirm Bildschirmtyp: a-Si-TFT-Aktivmatrix
Bildgröße: Zoll 17,0 19,0 17,0 19,0
Eingangssignalformat RGB-Betriebsfrequenz Horizontal: 28 – 80 kHz (Analoges RGB)28 – 64 kHz (Digitales RGB)Vertikal: 48 – 75 Hz (Analoges RGB)60 Hz (Digitales RGB)
Auflösung Horizontal: bis zu	1280 PunkteVertikal: bis zu 1024 Zeilen
Art des Eingangssignals(digital/analog)	1 × digital/1 × analog
Eingangssignalpegel	Analoges RGB-Videosignal0,7 Vp-p, 75 Ω, positivSYNC-SignalTTL-Pegel, 2,2 kΩ, positiv oder negativDigitales RGB-Signal (DVI): TMDS (einfache Verbindung)
Audioeingang Stereo-Minibuchse, 0,5 V effektiver Mittelwert
Audioausgang	Stereo-Minibuchse
Betriebsspannung	100 – 240 V, 50 – 60 Hz, bis zu 1,0 A
Leistungsaufnahme	bis zu 45 W	bis zu 50 W	bis zu 45 W	bis zu 50 W
Betriebstemperatur	5 – 35 °C
Art des Ständers	Fest	Fest	Höhenverstellbar	Höhenverstellbar
Abmessungen (B/H/T)	ca. 369 × 423,5 × 225 mm (mit Ständer)ca. 369 × 315 × 66 mm(ohne Ständer)	ca. 414 × 439,5 × 225 mm (mit Ständer)ca. 414 × 348 × 69 mm(ohne Ständer)	ca. 369 × 393,5 – 503,5 × 253 mm(mit Ständer)ca. 369 × 315 × 66 mm(ohne Ständer)	ca. 414 × 409,5 – 519,5 × 277,5 mm(mit Ständer)ca. 414 × 348 × 69 mm(ohne Ständer)
Gewicht	ca. 6,4 kg (mit Ständer)ca. 4,3 kg(ohne Ständer)	ca. 7,3 kg (mit Ständer)ca. 5,2 kg(ohne Ständer)	ca. 7,5 kg (mit Ständer)ca. 4,3 kg(ohne Ständer)	ca. 8,7 kg (mit Ständer)ca. 5,2 kg(ohne Ständer)
Plug & Play	DDC2B
Zubehör	Erläuterungen dazu finden Sie auf Seite 6.

1) Empfohlene Werte für das horizontale und vertikale Timing

- Das horizontale Synchronbreitenverhältnis sollte bei mehr als 4,8 % des horizontalen Gesamt-Timing oder bei 0,8 μSek. liegen, je nachdem, welcher Wert höher ist.

• Die horizontale Austastbreite sollte über 2,5 μSek. liegen.

• Die vertikale Austastbreite sollte über 450 μSek. liegen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Modellname SDM-S75N	SDM-S95N
LCD-Bildschirm Bildschirm	yp: a-Si-TFT-Aktivmatrix
Bildgröße: Zoll 17,0 19,0
Eingangssignalformat RGB-Betriebsfrequenz Horizontal: 28 – 80 kHz (Analoges RGB)28 – 64 kHz (Digitales RGB)Vertikal: 48 – 75 Hz (Analoges RGB)60 Hz (Digitales RGB)
Auflösung Horizontal: bis zu	1280 PunkteVertikal: bis zu 1024 Zeilen
Art des Eingangssignals(digital/analog)	1 × digital/1 × analog
Eingangssignalpegel	Analoges RGB-Videosignal0,7 Vp-p, 75 Ω, positivSYNC-SignalTTL-Pegel, 2,2 kΩ, positiv oder negativDigitales RGB-Signal (DVI): TMDS (einfache Verbindung)
Audioeingang Stereo-Minibuchse, 0,5 V effektiver Mittelwert
Audioausgang Stereo-Minibuchse
Betriebsspannung 100 – 240 V, 50 – 60 Hz, bis zu 1,0 A
Leistungsaufnahme	bis zu 45 W	bis zu 50 W
Betriebstemperatur	5 – 35 °C
Art des Ständers	-	-
Abmessungen (B/H/T)	ca. 369 × 315 × 66 mm	ca. 414 × 348 × 69 mm
Gewicht	ca. 4,3 kg	ca. 5,2 kg
Plug & Play	DDC2B
Zubehör	Erläuterungen dazu finden Sie auf Seite 6.

1) Empfohlene Werte für das horizontale und vertikale Timing

• Das horizontale Synchronbreitenverhältnis sollte bei mehr als 4,8 % des horizontalen Gesamt-Timing oder bei 0,8 μSek. liegen, je nachdem, welcher Wert höher ist.
  • Die horizontale Austastbreite sollte über 2,5 μSek. liegen.
  • Die vertikale Austastbreite sollte über 450 μSek. liegen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Energisparfunktion 16

Alternativ Funktioner

Alternativ Funktioner

Technische kenmerken....16

Technische gegevens ....20

Technische kenmerken

Stroomspaarfunctie
