SDM-S75F - Schermo SONY - Manuale utente e istruzioni gratuiti

Marca	Sony
Modello	SDM-S75F
Tipo di prodotto	Schermo LCD
Dimensioni dello schermo	17 pollici (43,2 cm)
Risoluzione massima	1280 x 1024 pixel
Tipo di pannello	a-Si TFT a matrice attiva
Ingressi video	1x DVI-D (digitale), 1x HD15 (analogico RGB)
Ingresso audio	Jack stereo (0,5 V eff)
Uscita audio	Jack stereo
Frequenze orizzontali	28 – 80 kHz (analogico), 28 – 64 kHz (digitale)
Frequenze verticali	48 – 75 Hz (analogico), 60 Hz (digitale)
Consumo elettrico	Max. 45 W
Tensione di alimentazione	100 – 240 V CA, 50/60 Hz
Dimensioni (con supporto)	369 x 393,5 – 503,5 x 253 mm (L x H x P)
Dimensioni (senza supporto)	369 x 315 x 66 mm
Peso (con supporto)	Circa 7,5 kg
Temperatura di funzionamento	5 – 35 °C
Plug & Play	DDC2B
Risparmio energetico	Sì (DPMS/DMPM), modalità ECO
Impostazioni OSD	Luminosità, contrasto, gamma, colore, nitidezza, posizione
Manutenzione	Pulire con un panno morbido e asciutto; non utilizzare solventi
Accessori inclusi	Cavo di alimentazione, cavo HD15, cavo DVI-D, CD-ROM, guida rapida

Domande frequenti - SDM-S75F SONY

Come regolare luminosità e contrasto sul monitor Sony SDM-S75F?

Premere il tasto MENU per accedere al menu principale. Utilizzare i tasti ↑/↓ per selezionare il menu REGOLAZIONE IMMAGINE, quindi premere OK. In questo menu è possibile regolare la retroilluminazione, il contrasto e la luminosità. Nota: queste opzioni sono disponibili solo se la modalità ECO è impostata su UTENTE.

Come passare da un ingresso video all'altro tra INPUT1 e INPUT2?

Assicurarsi che il menu non sia visualizzato. Premere semplicemente il tasto OK per commutare tra gli ingressi. Il nome dell'ingresso attivo (INPUT1: DVI-D, INPUT2: HD15) viene visualizzato brevemente nell'angolo superiore sinistro.

Cosa fare se il monitor visualizza 'FUORI FREQUENZA'?

Significa che il segnale di ingresso supera le frequenze supportate. Verificare le impostazioni della scheda grafica e impostare la risoluzione a 1280x1024 o inferiore, la frequenza orizzontale tra 28-80 kHz (analogico) o 28-64 kHz (digitale), e la frequenza verticale tra 48-75 Hz (analogico) o 60 Hz (digitale). Ricollegare il vecchio monitor se necessario per regolare le impostazioni.

Come attivare la modalità di risparmio energetico?

Premere il tasto ECO sul fronte del monitor per scorrere le modalità: ALTO, MEDIO, BASSO, UTENTE. Le modalità ALTO, MEDIO e BASSO riducono progressivamente il consumo. In modalità UTENTE è possibile regolare manualmente la retroilluminazione. Il monitor entra anche in modalità standby quando non rileva alcun segnale.

Come pulire lo schermo LCD senza danneggiarlo?

Scollegare prima il cavo di alimentazione. Utilizzare un panno morbido e asciutto per pulire lo schermo. Non usare mai detergenti abrasivi, alcol o solventi. Per il telaio, è adatto un panno leggermente inumidito con detergente neutro. Evitare di toccare lo schermo con oggetti appuntiti.

Cosa significa l'icona '○π' visualizzata sul monitor?

Questa icona indica che il blocco menu (BLOCCO MENU) è attivo. Per disattivarlo, premere il tasto MENU, quindi selezionare BLOCCO MENU e impostarlo su DISATTIVATO. Una volta sbloccato, si potrà accedere a tutte le funzionalità.

Come ripristinare tutte le impostazioni ai valori predefiniti?

Nel menu principale, selezionare l'opzione RESET (ripristino). Scegliere 'OK' per confermare. Questo ripristinerà tutte le impostazioni tranne la lingua. Se si desidera ripristinare solo le impostazioni dell'immagine, utilizzare l'opzione RESET MODALITÀ nel menu REGOLAZIONE IMMAGINE.

Perché l'immagine sfarfalla o è sfocata?

Ciò può essere dovuto a una regolazione errata della fase e dell'orologio (solo per segnale analogico). Nel menu SCHERMO, selezionare AUTOMATICO per una regolazione automatica, o regolare manualmente FASE e OROLOGIO. Assicurarsi inoltre che la risoluzione sia impostata su 1280x1024 e che i cavi siano collegati correttamente.

Come utilizzare la regolazione automatica della qualità dell'immagine?

Quando il monitor riceve un segnale analogico, regola automaticamente la posizione e la nitidezza. È anche possibile attivare manualmente questa regolazione tenendo premuto il tasto ECO per più di 3 secondi (fuori dal menu). Questo esegue una regolazione automatica per il segnale di ingresso corrente.

Il monitor non si accende affatto, cosa fare?

Verificare prima che il cavo di alimentazione sia correttamente collegato al monitor e alla presa di corrente. Assicurarsi che la presa funzioni. Se l'indicatore di alimentazione rimane spento, il monitor potrebbe essere guasto. Se l'indicatore è arancione, il monitor è in modalità standby; verificare che il computer sia acceso e che il cavo video sia collegato.

MANUALE UTENTE SDM-S75F SONY

Verificare che siano presenti tutti i componenti forniti in dotazione con il display. L'etichetta di identificazione del modello si trova nella parte posteriore del display.

NOTICE

Verifica del nome del modello del display. 5

Identificazione delle parti e dei comandi....5

Installazione....6

Installazione 1: Montaggio del supporto ....6

Installazione 2: Collegamento dei cavi del segnale video.....7

Installazione 3: Collegamento dei cavi audio .....8

Installazione 4: Collegamento del cavo di alimentazione .....9

Installazione 5: Fissare i cavi .....9

Installazione 6: Accensione del display e del computer .....9

Installazione 7: Regolare l'inclinazione e l'altezza ..... 10

Selezione del segnale di ingresso (INPUT1/INPUT2) ..... 11

Personalizzazione del display .....12

Come spostarsi all'interno del menu. 12

Elenco delle opzioni di menu 13

Menu REGOLAZ IMMAG 14

Menu COLORE 14

Menu NITIDEZZA 14

→← Menu AZZERA MODO (solo menu REGOLAZ IMMAG) ..... 14

Menu SCHERMO (solo segnale RGB analogico) ..... 14

Menu POSIZIONE MENU 15

Menu RILEV INGRESSO 15

A Menu LANGUAGE 15

→← Menu RIPRISTINO (ripristino sui valori predefiniti). . . . . . . . 15

Menu BLOCCO MENU....15

Funzioni .....16

Funzione di risparmio energetico 16

Riduzione del consumo energetico (Modo ECO) ..... 16

Funzione di regolazione automatica della qualità dell'immagine

(solo segnale RGB analogico) 16

Guida alla soluzione dei problemi .....17

Messaggi a schermo....17

Sintomi e soluzioni dei problemi 18

Caratteristiche tecniche .....20

• Macintosh è un marchio di fabbrica concesso in licenza a Apple Computer, Inc., registrato negli Stati Uniti e in altri paesi.
• Windows ^10 è un marchio di fabbrica registrati di Microsoft Corporation negli Stati Uniti e in altri paesi.
• IBM PC/AT e VGA sono marchi di fabbrica registrati di IBM Corporation degli Stati Uniti.
• VESA e DDC ^TM sono marchi di fabbrica della Video Electronics Standards Association.
  • ENERGY STAR è un marchio registrato degli Stati Uniti.
• Adobe e Acrobat sono marchi di fabbrica di Adobe Systems Incorporated.
• Tutti gli altri nomi di prodotti citati nel presente manuale potrebbero essere i marchi di fabbrica o i marchi di fabbrica registrati delle rispettive società.
• Inoltre, “TM” e “®” non sempre vengono citati nel presente manuale.

Precauzioni

Avvertimento sui collegamenti dell'alimentazione

- Utilizzare il cavo di alimentazione in dotazione. In caso contrario, assicurarsi che il cavo utilizzato sia compatibile con la tensione operativa locale.

Per gli utenti negli Stati Uniti

Se non viene utilizzato il cavo adeguato, il monitor non sarà conforme agli standard FCC.

Per gli utenti nel Regno Unito

Se il monitor viene utilizzato nel Regno Unito, utilizzare il cavo di alimentazione appropriato per il Regno Unito.

Esempio di tipi di spine

L'apparecchio deve essere installato vicino ad una presa facilmente accessibile.

Installazione

Non installare né lasciare il monitor:

• in luoghi soggetti a temperature eccessivamente elevate, ad esempio in prossimità di radiatori, condotti d'aria calda o alla luce solare diretta. L'esposizione del monitor a temperature elevate, come in prossimità di condotti d'aria calda o all'interno di un'auto parcheggiata al sole, potrebbe causare la deformazione del rivestimento del monitor o problemi di funzionamento.
• in luoghi soggetti a scosse o vibrazioni meccaniche.
• in prossimità di apparecchiature che generano forti campi magnetici, quali televisori o altri apparecchi ad uso domestico.
• in luoghi soggetti a sporco, polvere o sabbia eccessivi, ad esempio in prossimità di finestre aperte o di uscite. Se il monitor viene installato temporaneamente in un luogo aperto, assicurarsi di prendere le adeguate precauzioni contro sporco e polvere. Diversamente, è possibile che si verifichino problemi di funzionamento irreparabili.

Manutenzione dello schermo LCD

• Non lasciare lo schermo LCD rivolto verso il sole poiché potrebbe venire danneggiato. Prendere le dovute precauzioni se il monitor viene posizionato in prossimità di una finestra.
• Non esercitare alcuna pressione sullo schermo LCD né graffiarlo. Non appoggiare oggetti pesanti sullo schermo LCD, onde evitare che perda uniformità o che si verifichino problemi di funzionamento.
• Se il monitor viene utilizzato in un luogo freddo, è possibile che sullo schermo appaia un'immagine residua. Ciò non indica un problema di funzionamento, lo schermo torna alle condizioni normali non appena la temperatura raggiunge un livello di utilizzo normale.
• Se un fermo immagine viene visualizzato per un periodo prolungato, potrebbe apparire momentaneamente un'immagine residua che sparirà in poco tempo.
• Durante il funzionamento, il pannello LCD si scalda. Ciò non indica un problema di funzionamento.

Nota sullo schermo LCD (display a cristalli liquidi) Nonostante lo schermo LCD sia stato costruito seguendo una tecnologia ad alta precisione, è possibile che presenti costantemente piccoli punti neri o luminosi (rossi, blu o verdi) oppure strisce colorate irregolari o fenomeni di luminosità. Non si tratta di un problema di funzionamento.

(Punti effettivi: oltre 99,99%)

Manutenzione

• Prima di pulire il monitor, assicurarsi di scollegare il cavo di alimentazione dalla presa di rete.
• Per pulire lo schermo LCD, utilizzare un panno morbido. Se viene utilizzata una soluzione detergente per vetri, assicurarsi che non contenga soluzioni antistatiche o additivi simili onde evitare di graffiare il rivestimento dello schermo LCD.
• Per pulire il rivestimento, il pannello e i comandi, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzare alcun tipo di polvere o spugnetta abrasiva né solventi come alcool o benzene.
• Non strofinare, toccare o tamburellare sulla superficie dello schermo LCD con oggetti abrasivi o appuntiti come una penna a sfera o un cacciavite onde evitare di graffiare il cinescopio a colori.
• Si noti che i materiali impiegati e il rivestimento dello schermo LCD potrebbero deteriorarsi se il monitor viene esposto a solventi volatili quali gli insetticidi o se rimane in contatto a lungo con gomma o materiali in vinile.

Trasporto

• Scollegare tutti i cavi dal display. Se si utilizza un supporto ad altezza regolabile, regolare l'altezza nella posizione più alta e fissare entrambi i lati del display LCD in modo sicuro. Non graffiare lo schermo durante il trasporto. L'eventuale caduta del display potrebbe provocare lesioni o danneggiare il display.
• Per trasportare il monitor o inviarlo in riparazione, utilizzare il materiale di imballaggio originale.
• Ricollocare il perno di tenuta del supporto ad altezza regolabile per fissare il supporto durante il trasporto.

Smaltimento del monitor

• Non smaltire il monitor insieme ai normali rifiuti domestici.
• Il tubo a fluorescenza utilizzato per questo monitor contiene mercurio. Lo smaltimento del monitor deve quindi essere effettuato in conformità alle norme sanitarie locali.

Verifica del nome del modello del display

Innanzitutto, verificare il nome del modello del display.

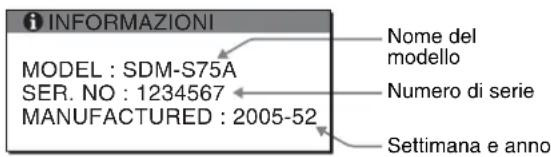

Il nome del modello si trova nella parte posteriore del display (Esempio: SDM-S75A).

Non è possibile utilizzare alcune funzioni e alcuni menu di determinati modelli di display.

Identificazione delle parti e dei comandi

Per ulteriori informazioni, consultare le pagine indicate tra parentesi.

L'illustrazione si riferisce solo a uno dei modelli disponibili per il presente display.

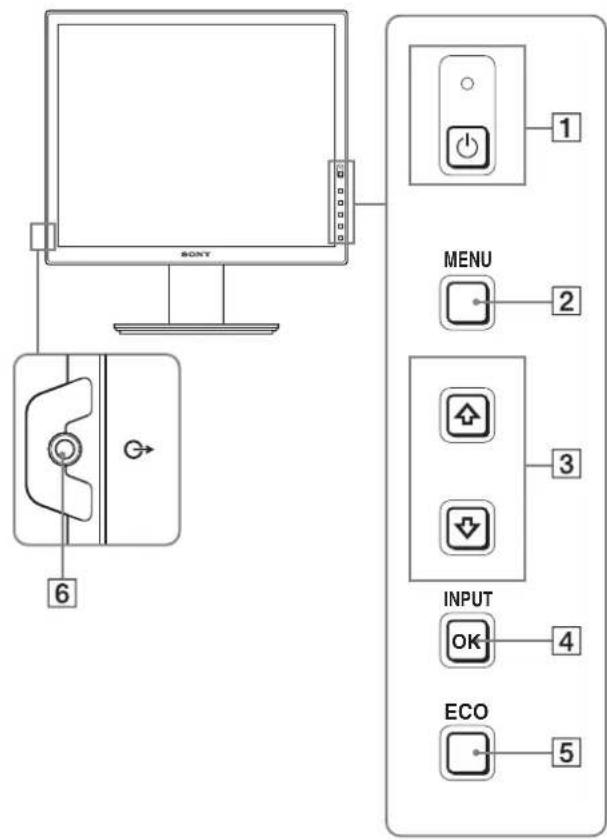

Parte anteriore del display

Le caratteristiche tecniche delle voci contrassegnate con il simbolo *variano in base ai modelli. Per ulteriori informazioni, consultare la sezione “Caratteristiche tecniche” (pagina 20).

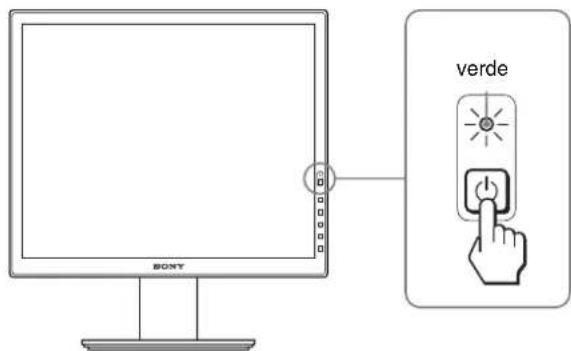

1 Interruttore ⏻ (alimentazione) e indicatore ⏻ (alimentazione) (pagine 9, 16)

Questo interruttore consente di accendere il display. Per spegnere il display, premere nuovamente l'interruttore.

2 Tasto MENU (pagina 12)

Questo tasto consente di attivare e disattivare la schermata del menu.

3 Tasti ↓/↑ (pagina 12)

Utilizzare questi tasti per selezionare le voci di menu e per effettuare le regolazioni.

4 Tasto OK (pagina 12)

Utilizzare questo tasto per attivare la voce di menu e le regolazioni selezionate mediante i tasti ↓/↑ (3). INPUT (pagina 11)*

Questi tasti consentono di impostare il segnale di ingresso video su INPUT1 e su INPUT2, quando al display sono collegati due computer (disponibili solo quando il menu è disattivato).

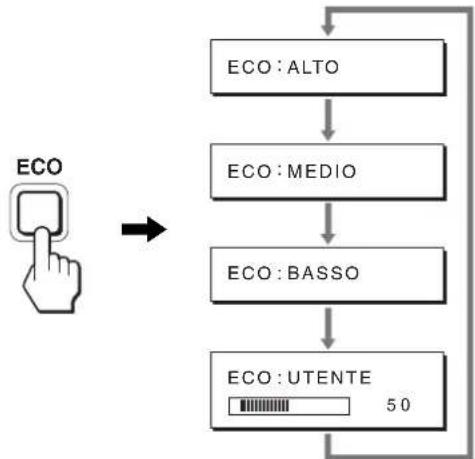

5 Tasto ECO (pagina 16)

Questo pulsante viene utilizzato per ridurre il consumo energetico.

Quando la schermata del menu non viene visualizzata, è possibile regolare automaticamente la qualità dell'immagine secondo il segnale di ingresso corrente tenendo premuto questo pulsante per più di 3 secondi (autoregolazione one touch) (solo segnale RGB analogico).

6 Presa di uscita audio (pagina 8)

Tramite questa presa vengono trasmessi i segnali audio ai diffusori o a un altro apparecchio audio.

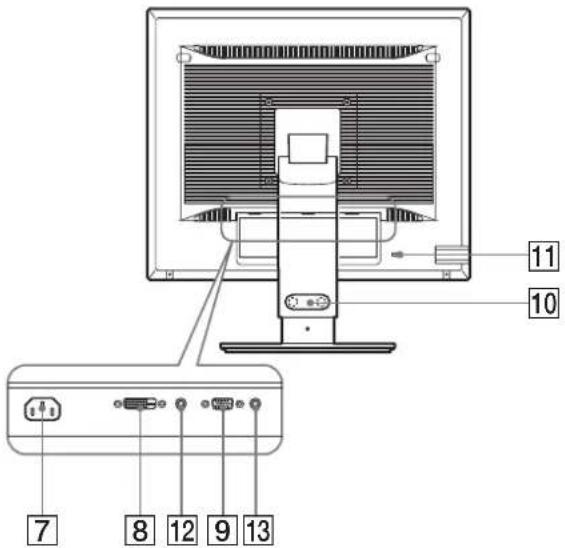

Parte posteriore del display

7 Connettore AC IN (pagina 9)

Questo connettore consente di collegare il cavo di alimentazione (in dotazione).

8 Connettore di ingresso DVI-D \* (RGB digitale) (pagina 8)

Questo connettore trasmette i segnali video RGB digitali conformi allo standard DVI Rev. 1.0.

9 Connettore di ingresso HD15 (RGB analogico) (pagina 8)

Questo connettore trasmette i segnali video RGB analogici (0,700 Vp-p, positivo) e i segnali SYNC.

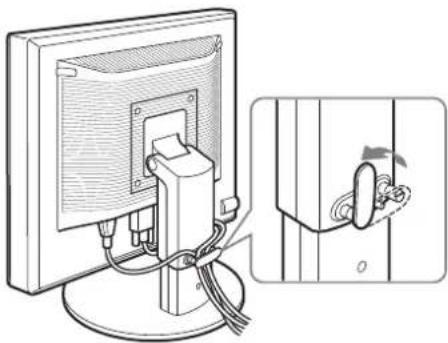

10Fermacavo (pagina 9)

Utilizzare questo accessorio per fissare cavi e fili al display.

11Foro per bloccaggio di sicurezza

Con Micro Saver Security System di Kensington è necessario utilizzare il foro per il bloccaggio di sicurezza. Micro Saver Security System è un marchio registrato di Kensington.

12Jack audio per INGRESSO1 \*

Questo jack immette segnali audio quando è collegato al jack di uscita audio di un computer o di altri dispositivi audio collegati a INGRESSO1.

13Jack audio per INGRESSO2 \*

Questo jack immette segnali audio quando è collegato al jack di uscita audio di un computer o di altri dispositivi audio collegati a INGRESSO2.

Installazione

Prima di utilizzare il display, controllare che nella confezione siano contenuti i seguenti articoli:

• Display LCD
  • Cavo di alimentazione
• Base del supporto *
  • Cavo del segnale video HD15-HD15 (RGB analogico)
  • Cavo del segnale video DVI-D (RGB digitale) *
• CD-ROM (software di utilità per Windows/Macintosh, istruzioni per l'uso e così via)
• Garanzia
  • Guida all'installazione rapida

Le caratteristiche tecniche delle voci contrassegnate con il simbolo *variano in base ai modelli. Per ulteriori informazioni, consultare la sezione “Caratteristiche tecniche” (pagina 20).

Installazione 1: Montaggio del supporto

Quando di posiziona o si alza lo schermo in posizione verticale sopra una scrivania o simile, evitare di esercitare pressione sullo schermo LCD.

Una pressione eccessiva potrebbe pregiudicare l'uniformita dello schermo o danneggiare il display LCD.

■ Se viene utilizzato il supporto in dotazione \*

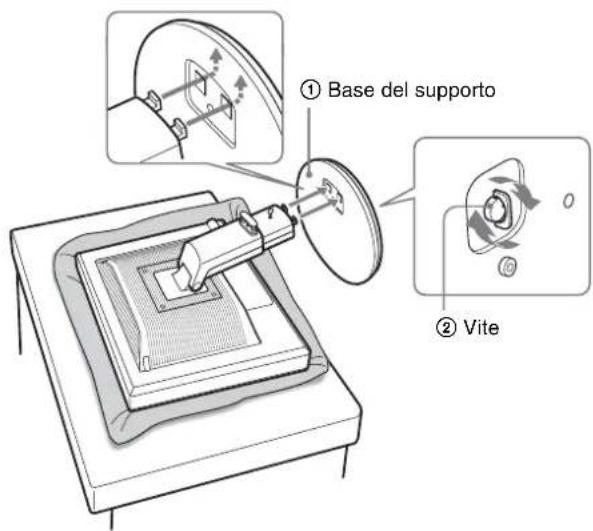

1 Aprire la confezione ed estrarre la base del supporto.
2 Controllare che siano presenti gli articoli in dotazione.

- Base del supporto (mediante la vite nella parte inferiore)

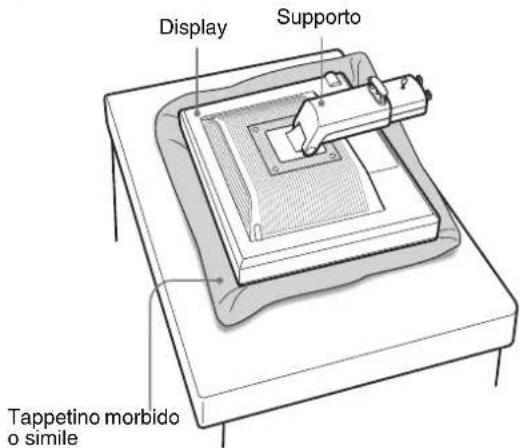

3 Posizionare un tappetino morbido o simile su una superficie piana, ad esempio una scrivania.

Lo schermo LCD e lo stesso display potrebbero danneggiarsi se quest'ultimo viene collocato direttamente sulla scrivania.

4 Estrarre il display dalla confezione, quindi posizionare il telaio del display lungo il bordo della scrivania.

La figura mostra il supporto ad altezza regolabile. Se si utilizza il supporto ad altezza fissa, l'ultima fase della procedura di montaggio è la numero 5.

5 Inserire le sporgenze del braccio del supporto nei fori presenti sulla base del supporto per installare quest'ultima. ①

Sollevare la maniglia della vite, in modo tale da serrare saldamente la base del supporto. ②

Accertarsi che la vite sia ben serrata e ruotare nuovamente la maniglia della vite.

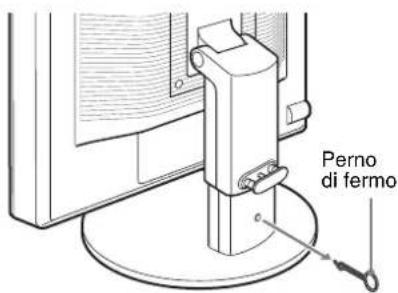

6 Se si utilizza il supporto ad altezza regolabile, togliere il perno di fermo soltanto dopo aver alzato il supporto in posizione verticale.

Nota

Non togliere il perno di fermo finché il supporto è in posizione orizzontale. Se il collo del supporto si stacca improvvisamente, potrebbe cadere o provocare lesioni personali.

■ Supporto con regolazione dell'altezza*

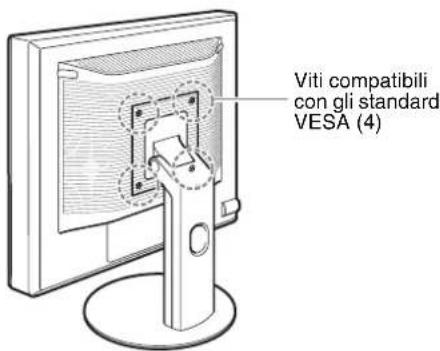

È possibile utilizzare un supporto conforme agli standard VESA per altre marche mediante la rimozione del supporto fornito in dotazione collegato al display.

Installazione 2: Collegamento dei cavi del segnale video

- Prima di effettuare i collegamenti, spegnere il display e il computer.

Note

• Non toccare i piedini del connettore del cavo del segnale video onde evitare di piegarli.
• Controllare l'allineamento del connettore onde evitare il piegamento dei piedini del connettore del cavo del segnale video.

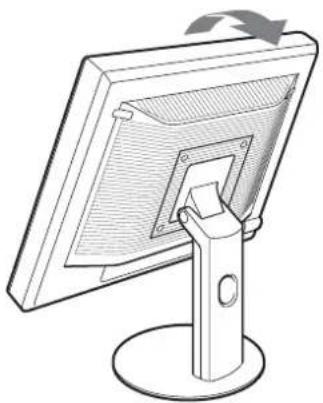

1 Inclinare il display in avanti. Se si utilizza il supporto ad altezza regolabile, posizionare il display nella posizione più alta.*

2 Collegare i cavi del segnale video al display.

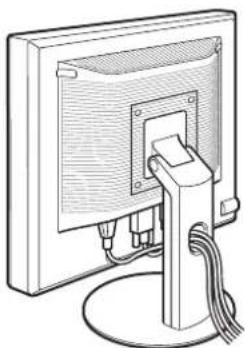

Se si utilizza il supporto ad altezza fissa, far passare i cavi del segnale video attraverso il foro del supporto, quindi collegarli al display. Per maggiori dettagli consultare “Installazione 5: Fissare i cavi”.

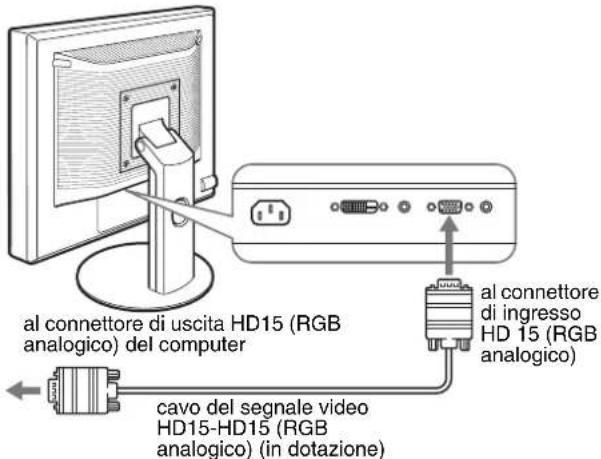

■Collegamento a un computer dotato di connettore di uscita HD15 (RGB analogico)

Utilizzando il cavo del segnale video HD15-HD15 (RGB analogico) in dotazione, collegare il computer al connettore di ingresso HD 15 del display (RGB analogico).

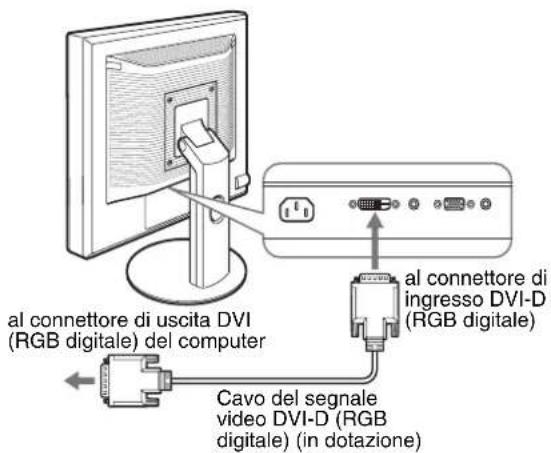

■Collegamento a un computer dotato di connettore di uscita DVI (RGB digitale)

Collegare il computer al connettore di ingresso DVI-D del display (RGB digitale) utilizzando il cavo del segnale video DVI-D (RGB digitale) in dotazione.

Installazione 3: Collegamento dei cavi audio

Se il display non deve riprodurre il segnale audio, questo collegamento non è necessario.

Se si utilizza il supporto ad altezza fissa, fare innanzi tutto passare i cavi audio attraverso il foro situato sul supporto stesso e quindi collegarli al display. Per maggiori dettagli consultare "Installazione 5: Fissare i cavi".

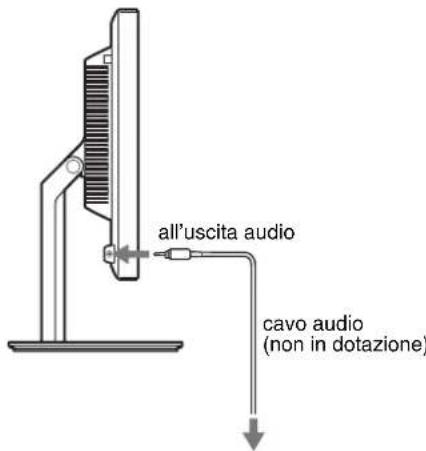

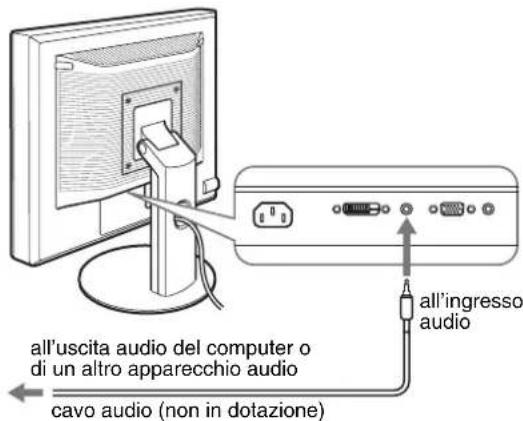

1 Collegare la presa di ingresso audio del display e la presa di uscita audio del computer o di un altro apparecchio utilizzando il cavo audio (non in dotazione).

2 Collegare in modo saldo il cavo audio (non in dotazione) alla presa di uscita audio del display.

La potenza audio sarà modificata quando sarà stato completato il collegamento tra la presa di ingresso audio e l'uscita audio del display.*

Collegare l'apparecchiatura audio conforme ai dati di ingresso riportati nelle specifiche di ingresso audio del display. Se i valori di ingresso sono troppo alti, è possibile che lo schermo si danneggi.*

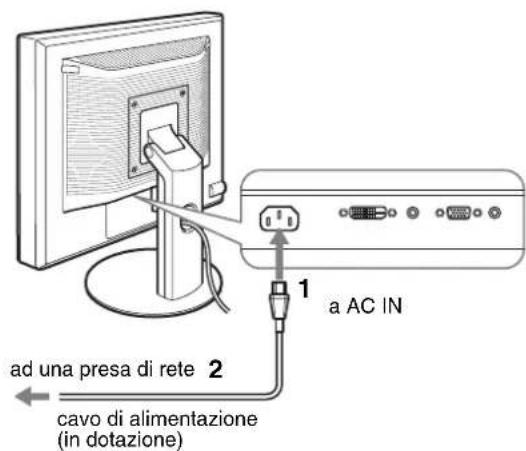

Installazione 4:Collegamento del cavo di alimentazione

Se si utilizza il supporto ad altezza fissa, fare innanzi tutto passare il cavo di alimentazione attraverso il foro del supporto stesso e quindi collegarlo al display. Per maggiori dettagli consultare "Installazione 5: Fissare i cavi".

1 Collegare saldamente il cavo di alimentazione in dotazione al connettore AC IN del display.

2 Collegare saldamente l'altra estremità ad una presa di rete.

Installazione 5: Fissare i cavi

■ Supporto fisso \*

Accertarsi che i fili e i cavi vengano fatti passare nel foro come illustrato.

■ Supporto ad altezza regolabile\*

Far passare i fili e i cavi attraverso il fermacavo come mostrato nell'illustrazione.

Quando si fissano i fili e i cavi, lasciarli sempre leggermente lenti. Se sono troppo tirati, potrebbero staccarsi dai connettori o dalle prese quando si regola l'angolazione dello schermo. Inoltre, se i fili e i cavi sono troppo tirati, potrebbero danneggiarsi.

Installazione 6: Accensione del display e del computer

1 Premere l'interruttore ⏻ (alimentazione) sulla parte anteriore destra del display.

L'indicatore ⏻ (alimentazione) si illumina in verde.

2 Accendere il computer.

Se sullo schermo non appare alcuna immagine

- Verificare che il cavo di alimentazione e il cavo del segnale video siano collegati in modo corretto.

- Se sullo schermo appare il messaggio "NO SEGNALE IN INGRESSO":

- Il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o spostare il mouse.

- Controllare che l'impostazione del segnale di ingresso sia corretta premendo il tasto OK (pagina 11).

- Se sullo schermo appare il messaggio "CAVO SCOLLEGATO":

- Verificare che i cavi del segnale video siano collegati in modo corretto.

- Controllare che l'impostazione del segnale di ingresso sia corretta premendo il tasto OK (pagina 11).

- Se sullo schermo appare il messaggio "FUORI GAMMA":

Collegare di nuovo il display utilizzato in precedenza. Quindi, regolare la scheda grafica del computer come indicato di seguito.

	RGB analogico RGB digitale
Frequenza orizzontale	28 – 80 kHz 28 – 64 kHz
Frequenza verticale	48 – 75 Hz 60 Hz
Risoluzione	1280 × 1024 o inferiore

Per ulteriori informazioni sui messaggi a schermo, vedere "Sintomi e soluzioni dei problemi" a pagina 18.

Non sono richiesti driver specifici

Il monitor supporta lo standard Plug & Play "DDC" e rileva automaticamente tutte le informazioni video. Non è richiesta l'installazione di driver specifici sul computer.

Alla prima accensione del computer dopo il collegamento del monitor, è possibile che venga visualizzata la procedura guidata di configurazione. In tal caso, seguire le istruzioni a schermo. Viene selezionato automaticamente il monitor Plug & Play in modo che sia possibile utilizzarlo.

La frequenza verticale passa a 60 Hz.

Poiché un eventuale sfarfallio dell'immagine non indica problemi di funzionamento del display, è possibile procedere all'utilizzo.

Installazione 7: Regolare l'inclinazione e l'altezza

È possibile regolare il display entro gli angoli mostrati di seguito.

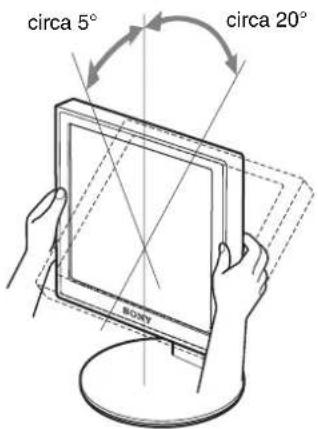

Tenere il pannello LCD da entrambi i lati, quindi regolare l'angolazione dello schermo.

Se si utilizza il supporto ad altezza regolabile, le altezze disponibili sono indicate di seguito.

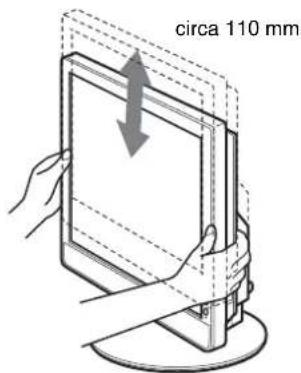

Fissare entrambi i lati del pannello LCD e regolare l'altezza dello schermo.

Utilizzo ottimale del display

Regolare l'angolazione visiva del display in base all'altezza della scrivania e della sedia, in modo da non avere il riflesso della luce direttamente negli occhi.

Note

• Quando si regola l'angolazione dello schermo, evitare di far urtare lo schermo contro gli oggetti posti nelle vicinanze.
• Mentre si regola l'altezza del supporto, non collocare oggetti sotto il display perché potrebbero danneggiarlo.

Selezione del segnale di ingresso (INPUT1/INPUT2)\*

Premere il tasto OK.

Il segnale di ingresso cambia ogni volta che si preme questo pulsante.

Messaggio a schermo (visualizzato per circa 5 secondi nell'angolo superiore sinistro).	Configurazione del segnale di ingresso
INPUT1 : DVI-D*	Connettore di ingresso DVI-D (RGB digitale) per INPUT1
INPUT2 : HD15 Connettore di ingresso HD15 (RGB analogico) per INPUT2

Personalizzazione del display

Prima di procedere alle regolazioni

Collegare il display e il computer, quindi accenderli. Per ottenere risultati ottimali, dopo che il display è stato collegato al computer e acceso, attendere circa 30 minuti prima di effettuare eventuali regolazioni.

Tramite il menu a schermo è possibile effettuare numerose regolazioni.

Come spostarsi all'interno del menu

1 Visualizzazione del menu principale.

Per visualizzare il menu principale, premere il tasto MENU.

2 Selezione del menu che si desidera regolare.

Per visualizzare il menu desiderato, premere i tasti ↓/↑. Per selezionare la voce di menu, premere OK.

3 Regolazione del menu.

Per effettuare le regolazioni, premere i tasti ↓/↑, quindi premere il tasto OK. Quando viene premuto il tasto OK, l'impostazione viene memorizzata, quindi l'apparecchio torna al menu precedente.

4 Chiusura del menu.

Per tornare alla visualizzazione normale, premere una volta il tasto MENU. Se non viene premuto alcun tasto il menu si chiude automaticamente dopo circa 45 secondi.

■ Ripristino delle regolazioni sui valori predefiniti

È possibile ripristinare le regolazioni mediante il menu RIPRISTINO. Per ulteriori informazioni sulle modalità di ripristino delle regolazioni, vedere »« (RIPRISTINO) a pagina 15.

Elenco delle opzioni di menu

Le opzioni di menu variano in base ai modelli.

Controllare il nome del modello nella parte inferiore del display, quindi consultare le tabelle riportate di seguito.

	SDM-S75A/S95ASDM-S75E/S95E
RETROILLUMINAZ ☑
CONTRASTO ☑	1)
LUMINOSITÀ ☑	1)
GAMMA ☑	1)
COLORE 9300K
	6500K
	sRGB ^1)
	UTENTE (guadagno di R e B)
NTTIDEZZA ☑
AZZERA MODO *
SCHERMO AUTO
	FASE
	PIXEL
	CENTRO ORIZ
	CENTRO VERT
POSIZIONE MENU ☑
RILEV INGRESSO *
LANGUAGE ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
RIPRISTINO OK
	ANNULLA
BLOCCO MENU Sì
	NO

	SDM-S75D/S95DSDM-S75F/S95FSDM-S75N/S95N
Menu REGOLAZ IMMAG*
MODO (Modo ECO)	ALTO
	MEDIO
	BASSO
	UTENTE
RETROILLUMINAZ	☑
CONTRASTO ☑	1)
LUMINOSITÀ ☑	1)
γ GAMMA	☑1)
COLORE	9300K
	6500K
	sRGB1)
	UTENTE (guadagno di Re B)
NITIDEZZA ☑
→→ AZZERA MODO ☑
SCHERMO	AUTO
	FASE
	PIXEL
	CENTRO ORIZ
	CENTRO VERT
POSIZIONE MENU	☑
RILEV INGRESSO*	RIL AUTO ATT
	INGRESSO1
	INGRESSO2
	RIL AUTO DIS
LANGUAGE	ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
→→ RIPRISTINO	OK
	ANNULLA
BLOCCO MENU	Sì
	NO

1) Se è selezionato "sRGB", non è possibile regolare le voci CONTRASTO, LUMINOSITÀ e GAMMA.

Menu REGOLAZ IMMAG\*

È possibile regolare le voci RETROILLUMINAZ, CONTRASTO e LUMINOSITÀ per i display dotati di ingressi analogici, se il modo ECO è selezionato solo per la voce UTENTE.

Voci	Premere il tasto ↑	Premere il tasto ↓
MODO	Impostare la modalita ECO.
ALTO	Selezionare la luminosita del display tra
MEDIO	“ALTO”, “MEDIO”, “BASSO” o “UTENTE”
BASSO	per ridurre il consumo energetico.
UTENTE	Se si seleziona il modo “UTENTE” e possibile regolare anche variazioni licvi nella luminosita del display.Impostando un ingresso e possibile selezionare diverse modalita.
RETROILLUMINAZ	Per aumentare la luminosità dello schermo.	Per diminuire la luminosità dello schermo.
CONTRASTO	Per aumentare il contrasto delle immagini.	Per diminuire il contrasto delle immagini.
LUMINOSITÀ	Aumenta la luminosità della fotografia (etichetta nera).	Diminuisce la luminosità della fotografia (etichetta nera).
GAMMA FunzioniÈ possibile ripristinare il colore originale delle immagini visualizzate sullo schermo.

Nota

Se viene selezionato "sRGB", non è possibile regolare le voci CONTRASTO, LUMINOSITÀ e GAMMA.

Menu COLORE

Voci Funzioni

9300K Tonalità bluastra
6500K Tonalità rossastra
sRGB^1)	Selezionando “sRGB”, i colori vengono regolati in base al profilo sRGB(l’impostazione del colore sRGB è un protocollo dello spazio colori di standard industriale appositamente ideato per i computer). Se viene selezionato “sRGB”, le impostazioni di colore del computer devono essere regolate sul profilo sRGB.
UTENTE^2)	È possibile effettuare la regolazione fine della temperatura di colore. Tale impostazione viene memorizzata in modo automatico.

1) Se il computer o un altro apparecchio collegato al display non è compatibile con sRGB, non è possibile regolare il colore sul profilo sRGB. Se viene selezionato "sRGB", non è possibile regolare le voci CONTRASTO, LUMINOSITÀ e GAMMA. Se viene selezionata la voce ALTO, MEDIO o BASSO del modo ECO, l'impostazione sRGB non è disponibile (la voce "sRGB" viene disattivata).

2) Questa impostazione consente di modificare la temperatura di colore aumentando o diminuendo i componenti R e B rispetto a V (verde). Il componente V è fisso.

Menu NITIDEZZA

Voci Premere i tasti ↓/↑

NITIDEZZA Consente di regolare la nitidezza dei contorni dell'immagine e così via.

→← Menu AZZERA MODO (solo menu REGOLAZ IMMAG)\*

Voci Funzioni

OK È possibile ripristinare le voci

RETROILLUMINAZ, CONTRASTO,LUMINOSITÀ, GAMMA, COLORE eNITIDEZZA sui valori predefiniti.

ANNULLA Consente di annullare il ripristino e di tornare al menu.

Menu SCHERMO (solo segnale RGB analogico)

■Funzione di regolazione automatica della qualità dell'immagine

Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell'immagine (fase/pixel) vengono regolati automaticamente, assicurando che sullo schermo appaia un'immagine nitida (pagina 16).

Nota

Mentre è attivata la funzione di regolazione automatica della qualità dell'immagine, è operativo solo l'interruttore (alimentazione). A questo punto è possibile che l'immagine non sia stabile, ma non si tratta di un malfunzionamento. Attendere qualche secondo sino a quando la regolazione non viene completata.

Se la funzione di regolazione automatica della qualità dell'immagine di questo monitor non è in grado di regolare completamente l'immagine

È possibile effettuare manualmente ulteriori regolazioni della qualità dell'immagine per il segnale di ingresso corrente (vedere AUTO di seguito).

In caso sia necessario effettuare ulteriori regolazioni della qualità dell'immagine

È possibile regolare manualmente la nitidezza (fase/pixel) e la posizione (orizzontale/verticale) dell'immagine.

Le presenti regolazioni vengono memorizzate e vengono visualizzate automaticamente quando il display riceve lo stesso segnale di ingresso. Potrebbe essere necessario ripetere l'installazione delle impostazioni se il segnale di ingresso viene modificato dopo avere ricollegato il computer.

Voci Funzioni

AUTO Effettuare le regolazioni appropriate difasc, pixel c posizione orizzontale/verticale per il segnale di ingressocorrente, quindi memorizzarle.

■Regolazione manuale della nitidezza e della posizione dell'immagine (FASE/PIXEL/CENTRAM. O/CENTRAM. V)

È possibile regolare la nitidezza e la posizione dell'immagine come descritto di seguito.

1 Impostare la risoluzione su 1280 × 1024 sul computer.
2 Caricare il CD-ROM.
3 Avviare il CD-ROM, quindi visualizzare il modello di prova.

Per gli utenti Windows

Se l'autorun è attivo:

1 Fare clic sullo strumento per “Mostrar herramienta de ajuste (UTILITY)”.
2 Fare clic su "Adjust" (regola), confermare la risoluzione e fare clic su "Next" (avanti).
3 Viene visualizzato lo schema di prova nell'ordine PIXEL, FASE, CENTRAM. O e CENTRAM. V.

Se l'autorun non è attivo:

1 Aprire “Risorse del computer” e fare clic con il pulsante destro del mouse sull'icona CD-ROM. Selezionare “Esplora” e aprire l'icona CD-ROM.

2 Aprire [Utility] e selezionare [Windows].

3 Avviare [Win_Utility.exe].

Viene visualizzato lo schema di prova.

Per gli utenti Macintosh

1 Aprire [Utility] e selezionare [Mac].

2 Avviare [Mac_Utility.exe].

Viene visualizzato lo schema di prova.

Voci Premere i tasti ↓/↑

FASE Per ridurre al minimo le strisceorizzontali visualizzate sullo schermo.
PIXEL Per disattivare la visualizzazione dellestrisce verticali.
CENTRO ORIZ Per regolare la posizione dell’immaginenel caso in cui quest’ultima non siavisualizzata al centro dello schermo.
CENTRO VERT

Menu POSIZIONE MENU

Voci Premere i tasti ↓/↑

POSIZIONE MENU È possibile modificare la posizione del menu visualizzato sullo schermo. Sono disponibili 9 posizioni.

Menu RILEV INGRESSO\*

I modelli ad ingresso digitale cercano eventuali segnali di ingresso. È possibile passare automaticamente da un segnale all'altro.

Voci Funzioni

RIL AUTO ATT Se per l'ingresso selezionato non è presente alcun segnale o se viene selezionato un ingresso privo di segnale mediante il tasto OK, viene visualizzato un messaggio a schermo. Quindi, il display procede al controllo del segnale di ingresso e imposta in modo automatico un altro ingresso.Quando un ingresso viene modificato,l'ingresso selezionato viene visualizzatonell'angolo superiore sinistro dello schermo.In assenza di segnale di ingresso, il display passa al modo di risparmio energetico.

Voci Funzioni
INGRESSO1 Quando si accende il display, INGRESSO1 o INGRESSO2 vengono visualizzati come impostazioni prioritarie (RILEV INGRESSO non funziona).
INGRESSO2
RIL AUTO DIS L'ingresso non cambia automaticamente. Per cambiare l'ingresso, premere il pulsante OK.

Menu LANGUAGE

Voci Premere i tasti ↓/↑
ENGLISH	Inglese
FRANÇAIS	Francese
DEUTSCH	Tedesco
ESPAÑOL	Spagnolo
ITALIANO
NEDERLANDS	Olandese
SVENSKA	Svedese
РУССКИЙ	Russo
日本語	Giapponese
中文	Cinese

→← Menu RIPRISTINO (ripristino sui valori predefiniti)

Voci Funzioni

OK Per ripristinare tutti i dati di regolazione sui valori predefiniti, ad eccezione dell'impostazione del menu (LANGUAGE).
ANNULLA	Per annullare il ripristino e tornare alla schermata del menu.

Menu BLOCCO MENU

Voci Funzioni

Sì	È possibile utilizzare solo l'interruttore ⏻ (alimentazione). Se si tenta di effettuare altre operazioni, sullo schermo viene visualizzata l'icona ☐n (BLOCCO MENU).
NO Per disattivare	(BLOCCO MENU).Se ☐n (BLOCCO MENU) è stato impostato su Sì, premendo il tasto MENU viene selezionato automaticamente ☐n (BLOCCO MENU).

Funzioni

Funzione di risparmio energetico

Questo display è conforme alle direttive sul risparmio energetico di VESA, ENERGY STAR e NUTEK. Se collegato ad un computer o ad una scheda grafica conforme allo standard conforme a DPMS (Display Power Management Standard) per ingresso analogico/DMPM (DVI Digital Monitor Power Management) per ingresso digitale, il display è in grado di ridurre automaticamente il consumo energetico come mostrato di seguito.

Modo di alimentazione Indicatore di accensione ⏻ (alimentazione)

Funzionamento normale verde
attivo-spento ^1) (deep sleep)	arancione
spento spento

1) Quando il computer entra nel modo "attivo-spento", il segnale di ingresso viene interrotto e sullo schermo appare il messaggio NO SEGNALE IN INGRESSO. Dopo circa 5 secondi, il display entra nel modo di risparmio energetico. "deep sleep" è la modalità di risparmio energetico definita dalla Environmental Protection Agency.

Riduzione del consumo energetico (Modo ECO)

Premendo più volte il tasto ECO sulla parte anteriore del display è possibile selezionare la luminosità dello schermo.

Ciascun modo viene visualizzato sullo schermo e la luminosità dello schermo viene ridotta in base al modo. Il menu scompare automaticamente dopo circa 5 secondi. La luminosità dello schermo e il consumo energetico risultano ridotti passando da ALTO a MEDIO e infine a BASSO.

L'impostazione predefinita della luminosità dello schermo è impostata su ALTO.

Selezionando UTENTE, è possibile regolare il livello di retroilluminazione premendo i tasti ↓/↑, allo stesso modo in cui viene selezionato RETROILLUMINAZ utilizzando il menu.

Nota\*

Per i display dotati di ingressi analogici, le voci di menu RETROILLUMINAZ, CONTRASTO e LUMINOSITÀ sono disponibili solo se il modo ECO è impostato su UTENTE (pagina 14).

Funzione di regolazione automatica della qualità dell'immagine (solo segnale RGB analogico)

Quando il display riceve un segnale di ingresso, la posizione e la nitidezza dell'immagine (fase/pixel) vengono regolate automaticamente, assicurando che sullo schermo appaia un'immagine nitida.

Modo predefinito in fabbrica

Quando viene trasmesso un segnale di ingresso al display, tale segnale viene fatto corrispondere automaticamente a uno dei modi preimpostati in fabbrica e memorizzati nel display, in modo da fornire un'immagine di alta qualità al centro dello schermo. Se il segnale di ingresso corrisponde al modo predefinito in fabbrica, l'immagine viene automaticamente visualizzata sullo schermo con le regolazioni predefinite.

Se i segnali trasmessi non corrispondono ai modi predefiniti in fabbrica

Quando il display riceve un segnale di ingresso non corrispondente ad alcuno dei modi predefiniti in fabbrica, viene attivata la funzione di regolazione automatica della qualità dell'immagine, assicurando che sullo schermo appaia sempre un'immagine nitida entro le gamme di frequenza che seguono. Frequenza orizzontale: 28–80 kHz

Frequenza verticale: 48–75 Hz

Di conseguenza, la prima volta che il display riceve segnali di ingresso che non corrispondono ad alcuno dei modi preimpostati in fabbrica, è possibile che l'apparecchio impieghi più tempo del normale per visualizzare l'immagine. Tali dati di regolazione vengono memorizzati automaticamente, in modo che, all'utilizzo successivo del display, questo funzioni come quando vengono ricevuti i segnali che corrispondono a uno dei modi preimpostati in fabbrica.

Se la fase, i pixel e la posizione dell'immagine vengono regolati manualmente

Per alcuni segnali di ingresso, la funzione di regolazione automatica della qualità dell'immagine del display potrebbe non essere sufficiente a impostare completamente fase, pixel e posizione. In tal caso, è possibile effettuare tali regolazioni manualmente (pagina 14), regolazioni che verranno memorizzate come modi utente e richiamate automaticamente ogni volta che il display riceve gli stessi segnali di ingresso.

Nota

Mentre è attivata la funzione di regolazione automatica della qualità dell'immagine, l'unico interruttore attivo è ⏻ (alimentazione). A questo punto è possibile che l'immagine non sia stabile, ma non si tratta di un malfunzionamento. Attendere qualche secondo sino a quando la regolazione non viene completata.

Guida alla soluzione dei problemi

Prima di contattare l'assistenza tecnica, consultare la seguente sezione.

Messaggi a schermo

Se si presenta qualche problema relativo al segnale di ingresso, sullo schermo appare uno dei seguenti messaggi. Per risolvere il problema, vedere “Sintomi e soluzioni dei problemi” a pagina 18.

Se sullo schermo appare il messaggio "FUORI GAMMA"

Significa che il segnale di ingresso non è supportato dalle caratteristiche tecniche del display. Controllare le seguenti voci. Per ulteriori informazioni sui messaggi a schermo, vedere "Sintomi e soluzioni dei problemi" a pagina 18.

Se viene visualizzato "xxx.xkHz/ xxxHz"

Significa che la frequenza orizzontale o la frequenza verticale non sono supportate dalle caratteristiche tecniche del display. Le cifre indicano le frequenze orizzontali e verticali del segnale di ingresso corrente.

Esempio

Se viene visualizzato "RISOLUZIONE > 1280 × 1024"

Significa che la risoluzione non è supportata dalle caratteristiche tecniche del display (1280 × 1024 o inferiore).

Esempio

Se sullo schermo appare il messaggio "NO SEGNALE IN INGRESSO"

Significa che non viene immesso alcun segnale tramite il connettore correntemente selezionato.

Se RILEV INGRESSO (pagina 15) è attivato, il display rileva un altro segnale di ingresso e modifica automaticamente l'ingresso.

Esempio

Se non è possibile trovare i segnali di ingresso viene visualizzato il messaggio "VAI A RISPARMIO ENERG".

Dopo 5 secondi si avvia la modalità di risparmio energetico.

Se sullo schermo appare il messaggio "CAVO SCOLLEGATO"

Significa che il cavo del segnale video è stato scollegato dal connettore correntemente selezionato.

Se RILEV INGRESSO (pagina 15) è impostato su “ATT”, il display rileva un altro segnale di ingresso e modifica automaticamente l'ingresso.

Esempio

Se non è possibile trovare i segnali di ingresso viene visualizzato il messaggio "VAI A RISPARMIO ENERG". Dopo 45 secondi si avvia la modalità di risparmio energetico.

Sintomi e soluzioni dei problemi

Se si verifica un problema causato dal computer o da altri apparecchi collegati, fare riferimento al relativo manuale delle istruzioni.

Sintomo Controllare quanto segue
L'immagine non viene visualizzata
Se l'indicatore ⏻ (alimentazione)non è acceso o diventa arancione,	• Verificare che l'interruttore ⏻ (alimentazione) sia acceso.
Se l'indicatore ⏻ (alimentazione)non si illumina quando si premel'interruttore ⏻ (alimentazione),	• Verificare che il cavo di alimentazione sia collegato correttamente.
Se sullo schermo viene visualizzatoCAVO SCOLLEGATO	• Verificare che il cavo del segnale video sia collegato correttamente e che tutte le spinesiano inserite saldamente nelle relative prese (pagina 7).• Verificare che i piedini del connettore di. ingresso video non siano piegati o inseritiforzatamente.• Verificare che la selezione di ingresso sia correttamente impostata (pagina 11).• È collegato un cavo del segnale video non in dotazione. Se viene collegato un cavo del segnale video diverso da quello in dotazione, è possibile che sullo schermo vengavisualizzato CAVO SCOLLEGATO. Non si tratta di un problema di funzionamento.
Se sullo schermo viene visualizzatoil messaggio NO SEGNALE ININGRESSO o l'indicatore ⏻(alimentazione) diventa arancione,	• Verificare che il cavo del segnale video sia collegato correttamente e che tutte le spinesiano inserite saldamente nelle relative prese (pagina 7).• Verificare che i piedini del connettore di ingresso video non siano piegati o inseriti forzatamente.• Verificare che la selezione dell'ingresso sia correttamente impostata (pagina 11).■ Problemi causati dal computer o da altri apparecchi collegati e non dal display• Il computer è impostato sul modo di risparmio energetico. Premere un tasto qualsiasi dellatasticra o spostare il mouse.• Controllare che la scheda grafica sia installata correttamente.• Verificare che l'alimentazione del computer sia attivata.• Riavviare il computer.
Se sullo schermo viene visualizzatoFUORI GAMMA (pagina 17)	■ Problemi causati dal computer o da altri apparecchi collegati e non dal display• Verificare che la gamma di frequenza video rientri in quella specificata per il display. Secon questo display è stato sostituito un vecchio display, ricollegare il vecchio display eregolare la scheda grafica del computer entro le gamme riportate di seguito:Orizzontale: 28 – 80 kHz (RGB analogico), 28 – 64 kHz (RGB digitale)Verticalc: 48 – 75 Hz (RGB analogico), 60 Hz (RGB digitale)Risoluzione: 1280 × 1024 o inferiore
Se viene utilizzato Windows	• Se con questo display è stato sostituito un vecchio display, ricollegare quello vecchio edeseguire le seguenti operazioni. Selezionare “SONY” dall’elenco “Produttori”, quindi ilnome del modello desiderato dall’elenco “Modelli” nella schermata di selezione delleperiferiche di Windows. Qualora il nome del modello del presente display non fossevisualizzato nell’elenco “Modelli”, provare “Plug & Play”.
Se si utilizza un sistema Macintosh	• Se si collega un computer Macintosh, utilizzare un adattatore (non in dotazione), senecessario. Collegare l’adattatore al computer prima di connettere il cavo del segnale video.
L'immagine è tremolante, salta,oscilla o non è chiara	• Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 14).• Tentare collegando il display ad un’altra presa di rete CA, preferibilmente su un circuitodiverso.■ Problemi causati dal computer o da altri apparecchi collegati e non dal display• Per l’impostazione più adatta del display, consultare il manuale della scheda grafica.• Assicurarsi che il modo grafico (VESA, Macintosh 19” Color, ecc.) e la frequenza delsegnale di ingresso siano supportati dal display. Anche se la frequenza rientra nellagamma adatta, alcune schede video potrebbero avere un impulso sincronico troppo bassoperché il display possa sincronizzarsi correttamente.• Questo display non è in grado di elaborare i segnali di interlacciamento. Impostare isegnali progressivi.• Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere lamigliore immagine possibile.
L'immagine è sfocata	• Regolare la luminosità e il contrasto (pagina 14).• Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 14).■ Problemi causati dal computer o da altri apparecchi collegati e non dal display• Impostare la risoluzione su 1280 × 1024 sul computer.
L'immagine è sdoppiata	Eliminare eventuali prolunghe del cavo video e/o di scatole di commutazione video.Controllare che tutte le spine siano inscrite saldamente nelle rispettive prese.
L'immagine non è centrata o non è delle dimensioni corrette (solo segnale RGB analogico)	Regolare i pixel e la fase (pagina 14).Regolare la posizione dell'immagine (pagina 14). Si noti che alcuni modi video non riempiono lo schermo fino ai bordi.
L'immagine è troppo piccola	Problemi causati dal computer o da altri apparecchi collegati e non dal displayImpostare la risoluzione su 1280 × 1024 sul computer.
L'immagine è scura	Regolare la retroilluminazione (pagina 14).Regolare la della luminosità (pagina 14).Regolare la gamma utilizzando il menu GAMMA (pagina 14).Dopo l'accensione, occorrono alcuni minuti prima che il display si illumini.Lo schermo potrebbe diventare più scuro, a seconda del modo ECO selezionato.
Sono visibili disturbi ondulati o ellittici (effetto moiré)	Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 14).
Il colore non è uniforme	Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 14).
Il colore bianco non è perfetto	Regolare la temperatura di colore (pagina 14).
I tasti del display non sono operativi (sullo schermo appare il simbolo O _π )	Se BLOCCO MENU è impostato su SI, impostarlo su NO (pagina 15).
Il display si spegne dopo poco	Problemi causati dal computer o da altri apparecchi collegatiDisattivare l'impostazione di risparmio energetico del computer.
La risoluzione visualizzata nella schermata del menu non è corretta.	A seconda dell'impostazione della scheda grafica, è possibile che la risoluzione visualizzata nella schermata del menu non corrisponda a quella impostata sul computer.

Visualizzazione delle informazioni relative al display

Durante la ricezione del segnale video da parte del display, tenere premuto il pulsante MENU per più di 5 secondi finché non viene visualizzata la finestra informativa.

Premere di nuovo il tasto MENU per far scomparire la finestra.

• Nome e caratteristiche tecniche del computer e della scheda grafica in uso
• Tipo di segnali di ingresso (RGB analogico/RGB digitale)

MENU

Esempio

Sebbene il nome di modello registrato per lo standard di sicurezza del presente display sia SDM-S75*S95, per la vendita viene utilizzato il nome SDM-S75A/S95A/S75D/S95D/S75E/S95E/S75F/S95F/S75N/S95N.

Se il problema persiste, consultare un rivenditore Sony autorizzato e fornire le seguenti informazioni:

• Nome del modello
• Numero di serie
• Descrizione dettagliata del problema
• Data di acquisto

Caratteristiche tecniche

Nome modello SDM-S75A SDM-S95A SDM-S75E SDM-S95E
Pannello LCD Tipo di pannello: a-Si TFT Active Matrix
Dimensionidell'immagine: pollici	17,0 19,0 17,0	19,0
Formato del segnale di ingresso	Frequenza di utilizzo RGB ^1) Orizzontale: tra 28 e 80 kHzVerticale:tra 48 e 75 Hz
Risoluzione Orizzontale: massimo 1280 punti
Tipo di segnale d'ingresso (Digitale/Analogico)	Analogico ×1
Livelli dei segnali di ingresso	Segnale video RGB analogico0,7 Vp-p, 75 Ω, positivoSegnale SYNCLivello TTL, 2,2 kΩ, positivo o negativo
Ingresso audio Minijack stereo, 0,5 Vrms
Uscita audio Minijack stereo
Requisiti di alimentazione 100 - 240 V, 50 - 60 Hz,massimo 1,0 A
Consumo energetico	massimo 45 W	massimo 50 W	massimo 45 W	massimo 50 W
Temperatura di utilizzo	da 5 a 35 °C
Il tipo di supporto	Altezza fissa	Altezza fissa	Altezza regolabile	Altezza regolabile
Dimensioni (larghezza/altezza/profondità)	Circa 369 × 423,5 × 225 mm(con supporto)Circa 369 × 315 × 66 mm(senza supporto)	Circa 414 × 439,5 × 225 mm(con supporto)Circa 414 × 348 × 69 mm(senza supporto)	Circa 369 × 393,5 - 503,5 × 253 mm(con supporto)Circa 369 × 315 × 66 mm(senza supporto)	Circa 414 × 409,5 - 519,5 × 277,5 mm(con supporto)Circa 414 × 348 × 69 mm(senza supporto)
Peso	Circa 6,4 kg(con supporto)Circa 4,3 kg(senza supporto)	Circa 7,3 kg(con supporto)Circa 5,2 kg(senza supporto)	Circa 7,5 kg(con supporto)Circa 4,3 kg(senza supporto)	Circa 8,7 kg(con supporto)Circa 5,2 kg(senza supporto)
Plug & Play	DDC2B
Accessori	Vedere pagina 6.

1) Condizione di sincronizzazione orizzontale e verticale consigliata
- L'ampiezza della sincronizzazione orizzontale dovrebbe essere superiore al 4,8% della sincronizzazione orizzontale totale oppure 0,8 μs, a seconda di qual è più ampia.
• L'ampiezza di oscuramento orizzontale dovrebbe essere superiore a 2,5 µsec.
- L'ampiezza di oscuramento verticale dovrebbe essere superiore a 450 µsec.
Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Nome modello SDM-S75D SDM-S95D SDM-S75F SDM-S95F
Pannello LCD Tipo di pannello: a-Si TFT Active Matrix
Dimensionidell’immagine: pollici	17,0 19,0 17,0 19,0
Formato del segnale di ingresso	Frequenza di utilizzo RGB ^1) Orizzontale: tra 28 e 80 kHz (RGB analogico)tra 28 e 64 kHz (RGB digitale)Verticale: tra 48 e 75 Hz (RGB analogico)60 Hz (RGB digitale)
Risoluzione Orizzontale: massimo 1280 punti	Verticale: massimo 1024 linee
Tipo di segnale d’ingresso(Digitalc/Analogico)	Digitale × 1/Analogico × 1
Livelli dei segnali di ingresso	Segnale video RGB analogico0,7 Vp-p, 75 Ω, positivoSegnale SYNCLivello TTL, 2,2 kΩ, positivo o negativoSegnale RGB (DVI) digitale : TMDS (collegamento singolo)
Ingresso audio Minijack stereo, 0,5 Vrms
Uscita audio Minijack stereo
Requisiti di alimentazione 100 – 240 V, 50 – 60 Hz,massimo 1,0 A
Consumo energetico	massimo 45 W	massimo 50 W	massimo 45 W	massimo 50 W
Temperatura di utilizzo	da 5 a 35 °C
Il tipo di supporto	Altezza fissa	Altezza fissa	Altezza regolabile	Altezza regolabile
Dimensioni (larghezza/altezza/profondità)	Circa 369 × 423,5 × 225 mm(con supporto)Circa 369 × 315 × 66 mm(senza supporto)	Circa 414 × 439,5 × 225 mm(con supporto)Circa 414 × 348 × 69 mm(senza supporto)	Circa 369 × 393,5 – 503,5 × 253 mm(con supporto)Circa 369 × 315 × 66 mm(senza supporto)	Circa 414 × 409,5 – 519,5 × 277,5 mm(con supporto)Circa 414 × 348 × 69 mm(senza supporto)
Peso	Circa 6,4 kg(con supporto)Circa 4,3 kg(senza supporto)	Circa 7,3 kg(con supporto)Circa 5,2 kg(senza supporto)	Circa 7,5 kg(con supporto)Circa 4,3 kg(senza supporto)	Circa 8,7 kg(con supporto)Circa 5,2 kg(senza supporto)
Plug & Play	DDC2B
Accessori	Vedere pagina 6.

1) Condizione di sincronizzazione orizzontale e verticale consigliata

- L'ampiezza della sincronizzazione orizzontale dovrebbe essere superiore al 4,8% della sincronizzazione orizzontale totale oppure 0,8 μs, a seconda di qual è più ampia.

- L'ampiezza di oscuramento orizzontale dovrebbe essere superiore a 2,5 µsec.

• L'ampiezza di oscuramento verticale dovrebbe essere superiore a 450 µsec.

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Nome modello SDM-S75N SDM-S95N
Pannello LCD Tipo di pannello: a-Si TFT Active Matrix
Dimensioni dell'immagine: pollici	17,0 19,0
Formato del segnale di ingresso	Frequenza di utilizzo RGB ^1) Orizzontale: tra 28 e 80 kHz (RGB analogico)tra 28 c 64 kHz (RGB digitalc)Verticale: tra 48 e 75 Hz (RGB analogico)60 Hz (RGB digitale)
Risoluzione Orizzontale: massimo 1280 puntiVerticale: massimo 1024 linee
Tipo di segnale d'ingresso (Digitalc/Analogico)	Digitale × 1/Analogico × 1
Livelli dei segnali di ingresso	Segnale video RGB analogico0.7 Vp-p, 75 Ω, positivoSegnale SYNCLivello TTL, 2,2 kΩ, positivo o negativoSegnale RGB (DVI) digitale : TMDS (collegamento singolo)
Ingresso audio Minijack stereo, 0,5 Vrms
Uscita audio Minijack stereo
Requisiti di alimentazione 100 – 240 V, 50 – 60 Hz, massimo 1,0 A
Consumo energetico massimo 45 W massimo 50 W
Temperatura di utilizzo da 5 a 35 °C
Il tipo di supporto –	–
Dimensioni (larghezza/altezza/profondità)	Circa 369 × 315 × 66 mm	Circa 414 × 348 × 69 mm
Peso	Circa 4,3 kg(con supporto)	Circa 5,2 kg(con supporto)
Plug & Play	DDC2B
Accessori	Vedere pagina 6.

1) Condizione di sincronizzazione orizzontale e verticale consigliata
- L'ampiezza della sincronizzazione orizzontale dovrebbe essere superiore al 4,8% della sincronizzazione orizzontale totale oppure 0,8 μs, a seconda di qual è più ampia.
- L'ampiezza di oscuramento orizzontale dovrebbe essere superiore a 2,5 µsec.
- L'ampiezza di oscuramento verticale dovrebbe essere superiore a 450 µsec.
Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.
