Marka	Sony
Model	SDM-S75F
Ürün Türü	LCD Ekran
Ekran Boyutu	17 inç (43,2 cm)
Maksimum Çözünürlük	1280 x 1024 piksel
Panel Türü	a-Si TFT aktif matris
Video Girişleri	1x DVI-D (dijital), 1x HD15 (analog RGB)
Ses Girişi	Stereo mini jak (0,5 V eff)
Ses Çıkışı	Stereo mini jak
Yatay Frekanslar	28 - 80 kHz (analog), 28 - 64 kHz (dijital)
Dikey Frekanslar	48 - 75 Hz (analog), 60 Hz (dijital)
Güç Tüketimi	Maks. 45 W
Besleme Gerilimi	100 - 240 V AC, 50/60 Hz
Boyutlar (standlı)	369 x 393,5 - 503,5 x 253 mm (G x Y x D)
Boyutlar (standsız)	369 x 315 x 66 mm
Ağırlık (standlı)	Yaklaşık 7,5 kg
Çalışma Sıcaklığı	5 - 35 °C
Tak ve Çalıştır	DDC2B
Enerji Tasarrufu	Evet (DPMS/DMPM), ECO modu
OSD Ayarları	Parlaklık, kontrast, gama, renk, keskinlik, konum
Bakım	Yumuşak ve kuru bir bezle temizleyin; solvent kullanmayın
Dahil Aksesuarlar	Güç kablosu, HD15 kablosu, DVI-D kablosu, CD-ROM, hızlı başlangıç kılavuzu

Sık sorulan sorular - SDM-S75F SONY

Sony SDM-S75F ekranında parlaklık ve kontrast nasıl ayarlanır?

Menü ana menüsüne erişmek için MENÜ tuşuna basın. GÖRÜNTÜ AYARI menüsünü seçmek için ↑/↓ tuşlarını kullanın, ardından OK tuşuna basın. Bu menüde arka ışık, kontrast ve parlaklık ayarlarını yapabilirsiniz. Bu seçenekler yalnızca ECO modu KULLANICI olarak ayarlandığında kullanılabilir.

INPUT1 ve INPUT2 video girişleri arasında nasıl geçiş yapılır?

Menünün görüntülenmediğinden emin olun. Girişler arasında geçiş yapmak için OK tuşuna basmanız yeterlidir. Aktif girişin adı (INPUT1: DVI-D, INPUT2: HD15) sol üst köşede kısa süreliğine görüntülenir.

Ekran 'FREKANS ARALIĞI DIŞI' mesajı gösteriyorsa ne yapmalıyım?

Bu, giriş sinyalinin desteklenen frekansların dışında olduğu anlamına gelir. Grafik kartı ayarlarınızı kontrol edin ve çözünürlüğü 1280x1024 veya daha düşük, yatay frekansı 28-80 kHz (analog) veya 28-64 kHz (dijital) ve dikey frekansı 48-75 Hz (analog) veya 60 Hz (dijital) olarak ayarlayın. Gerekirse ayarları yapmak için eski ekranı tekrar bağlayın.

Enerji tasarrufu modu nasıl etkinleştirilir?

Modlar arasında geçiş yapmak için ekranın önündeki ECO tuşuna basın: YÜKSEK, ORTA, DÜŞÜK, KULLANICI. YÜKSEK, ORTA ve DÜŞÜK modları tüketimi kademeli olarak azaltır. KULLANICI modunda arka ışığı manuel olarak ayarlayabilirsiniz. Herhangi bir sinyal algılanmadığında ekran bekleme moduna geçer.

LCD ekranına zarar vermeden nasıl temizlerim?

Önce güç kablosunu çıkarın. Ekranı silmek için yumuşak ve kuru bir bez kullanın. Asla aşındırıcı temizleyiciler, alkol veya solvent kullanmayın. Gövde için hafif nemli nötr deterjanlı bir bez uygundur. Ekrana keskin nesnelerle dokunmaktan kaçının.

Ekranda görünen '○π' simgesi ne anlama geliyor?

Bu simge, menü kilidinin (MENÜ KİLİDİ) aktif olduğunu gösterir. Devre dışı bırakmak için MENÜ tuşuna basın, ardından MENÜ KİLİDİ'ni seçin ve PASİF olarak ayarlayın. Kilit kaldırıldıktan sonra tüm işlevlere erişebilirsiniz.

Tüm ayarları varsayılan değerlere nasıl sıfırlarım?

Ana menüde, SIFIRLAMA seçeneğini seçin. Onaylamak için 'OK' seçin. Bu, dil hariç tüm ayarları sıfırlar. Yalnızca görüntü ayarlarını sıfırlamak istiyorsanız, GÖRÜNTÜ AYARI menüsündeki MOD SIFIRLAMA seçeneğini kullanın.

Görüntü neden titriyor veya bulanık?

Bunun nedeni faz ve saat ayarlarının yanlış olması olabilir (yalnızca analog sinyal için). EKRAN menüsünde otomatik ayar için OTOMATİK'i seçin veya FAZ ve SAAT'i manuel olarak ayarlayın. Ayrıca çözünürlüğün 1280x1024 olarak ayarlandığından ve kabloların doğru takıldığından emin olun.

Otomatik görüntü kalitesi ayarı nasıl kullanılır?

Ekran analog sinyal aldığında konum ve keskinliği otomatik olarak ayarlar. Bu ayarı manuel olarak da ECO tuşuna 3 saniyeden fazla basılı tutarak tetikleyebilirsiniz (menü dışındayken). Bu, mevcut giriş sinyali için otomatik ayar yapar.

Ekran hiç açılmıyor, ne yapmalıyım?

Öncelikle güç kablosunun ekrana ve prize doğru şekilde takıldığından emin olun. Prizin çalıştığından emin olun. Güç göstergesi kapalı kalırsa ekran arızalı olabilir. Gösterge turuncu ise ekran bekleme modundadır; bilgisayarın açık olduğundan ve video kablosunun bağlı olduğundan emin olun.

KULLANIM KILAVUZU SDM-S75F SONY

Ekranınızla birlikte gelen kartonu kontrol etmeyi unutmayın. Ekran modelinizin ID etiketi ekranın arkasındadır.

NOTICE

Ekranın model adının kontrol edilmesi 5

Bölümlerin ve kontrol düğmelerinin tanımlanması. 5

Kurulum....6

Kurulum 1: Dsteğin takılması 6

Kurulum 2: Video sinyal kablolarını takılması .....7

Kurulum 3: Ses kablolarının bağlanması ..... 8

Kurulum 4: Güç kablosunun bağlanması ..... 9

Kurulum 5: Kabloların sabitlenmesi ..... 9

Kurulum 6: Ekranın ve bilgisayarın açılması ..... 9

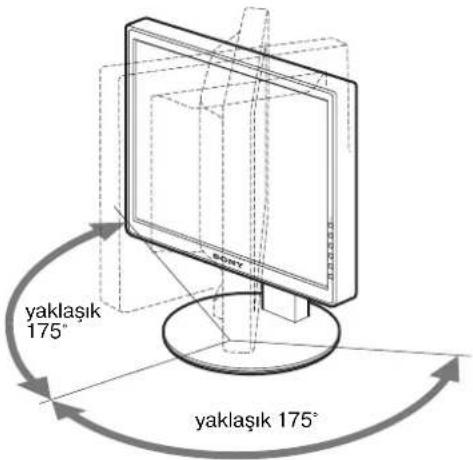

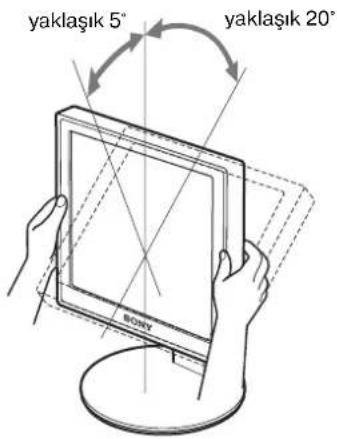

Kurulum 7: Yüksekliğin ve eğimin ayarlanması....10

Giriş sinyali seçme (INPUT1/INPUT2) 11

Ekranınızın Kullanıcıya Bağlı Ayarı.....12

Menüyü kullanma 12

Menü seçenekleri listesi 13

PICTURE ADJUST menüsü 14

COLOR menüsü 14

SHARPNESS menüsü....14

→← MODE RESET menüsü (sadece PICTURE ADJUST menüsü) 14

A SCREEN menüsü (sadece analog RGB sinyal)....14

MENU POSITION menüsü 15

INPUT SENSING menüsü 15

A LANGUAGE menüsü 15

→← RESET menü (varsayılan ayarlara geri döndürme) ..... 15

ON MENU LOCK menüsü 15

Teknik Özellikler 16

Enerji tasarrufu fonksiyonu 16

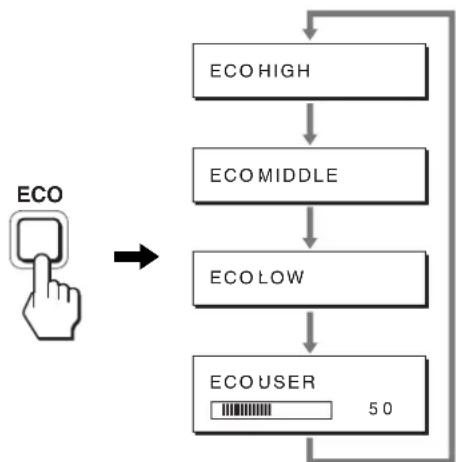

Güç tüketimini azaltma (ECO mod) 16

Otomatik resim kalitesi ayarlama fonksiyonu

(sadece analog RGB sinyali)....16

Sorun giderme....17

Görüntülü mesajlar 17

Hata belirtileri ve olası giderme yöntemleri 18

Özellikler....20

Güç bağlantıları ile ilgili uyarı

- Verilen güç kablosunu kullanın. Eğer farklı bir güç kablosu kullanıyorsanız, güç kaynağınızla uyumlu olduğundan emin olun.

A.B.D. deki müşteriler için

Eğer uygun kablo kullanmazsanız, bu ekran zorunlu FCC standartlarına uygun olmayacaktır.

İngiltere'deki müşteriler için

Eğer bu ekranı İngiltere'de kullanıyorsanız, İngiltere'ye uygun güç kablosu kullanım.

Fiş tiplerinin örnekleri

100 ila 120 V AC için

200 ila 240 V AC için

sadece 240 V AC için

Cihaz, kolaylıkla erişilebilen bir prize yakın olarak yerleştirilmelidir.

Kurulum

Ekranı aşağıdaki yerlerde kurmayın veya bırakmayın:

- Aşırı sıcak yerler, örneğin radyatör yanı, ısıtıcı yanı veya doğrudan güneş ışığı alan yerler. Ekranı, mesela güneş altında park edilmiş araba içinde veya ısıtıcı yanında, aşırı sıcağa maruz bırakmak, kasada deformasyona ve arızalara sebep olabilir.

- Mekanik vibrasyon veya şoka açık yerlerde.

- TV veya diğer ev aletleri gibi güçlü manyetik alan yaratan cihazların yakımında.

- Aşırı derecede toz, kir veya kum olan yerlerde, örneğin açık pencere kenarı veya çıkış kapısı gibi. Eğer geçici olarak dış ortamda kullanılması gerekiyorsa, havadaki toza ve kire karşı gerekli önlemleri almalısımız. Aksi takdirde tamiri mümkün olmayan arızalar oluşabilir.

LCD ekranı kullanma

- LCD ekrani güneşe bakar şekilde bırakmayın, bu LCD ekrana zarar verebilir. Ekrani pencere yanına yerleştirirken dikkatli olun.

- LCD ekrana bastırmayın ve ekranı çizmeyin. LCD ekran üzerine ağır nesneler koymayın. Bu ekranın düzgünlüğünü kaybetmesine ve LCD panel arızasına sebep olabilir.

- Eğer monitor soğuk bir yerde kullanırsa, ekranda hayalet görüntü oluşabilir. Bu bir arıza değildir. Sıcaklık normal çalışma seviyesine döndüğünde, ekran normale döner.

- Eğer sabit bir resim uzun süre gösterilirse, bir süre için hayalet görüntü oluşabilir. Hayalet görüntü daha sonra yok olur.

- LCD panel çalışma sırasında isminir. Bu bir arıza değildir.

LCD ile ilgili not (Sıvı Kristal Ekran)

Lütfen LCD ekranın yüksek hassasiyet teknolojisi ile yapıldığını unutmayın. Bununla birlikte, LCD ekran üzerinde sabit siyah noktalar veya parlak ışık noktaları (kırmızı, mavi veya yeşil) ve düzensiz renkli şeritler ya da parlaklık belirebilir. Bu bir arıza değildir.

(Etkili noktalar: %99,99 dan fazla)

Bakım

• Monitörünüzü temizlemeden önce güç kablosunu elektrik prizinden çekin.
• LCD ekranı yumuşak bir bez ile temizleyin. Eğer cam temizleyici bir sıvı kullanacaksanız, anti statik çözelti veya benzeri katkı içeren bir temizleyici kullanmayın, bu LCD ekran'ın kaplamasını çizebilir.
• Kasayı, paneli ve kontrolleri hafif deterjanlı solüsyonla ıslatılmış yumuşak bir bez ile temizleyin. Aşındırıcı ped, temizleme tozu veya alkol ya da benzin gibi çözücüler kullanmayın.
• Ekran yüzeyini tükenmez kalem veya tornavida gibi keskin veya aşındırıcı maddelerle, silmeyin, dokunmayın ve temas etmeyin. Bu tür bir temas resim tüpünde çizilmeye yol açabilir.
• Eğer ekran böcek ilaçları gibi güçlü solventlere maruz kalır veya kauçuk yada vinil malzemelerle sert temasta bulunursa malzemede bozulma veya LCD ekran kaplamasında bozulma meydana gelebilir.

Taşıma

• Ekrandaki tüm kabloları çıkartın. Eğer yükseklik ayarlı destek kullanıyorsanız, yüksekliği en yüksek konuma ayarlayın ve LCD ekranı iki yanından sıkıca tutun. Taşırken ekramı çizmemeye özen gösterin. Eğer ekramı düşürürseniz yaralanabilirsiniz veya ekran hasar görebilir.
• Bu ekranı tamir veya gönderi için taşırken orijinal kutusunu ve ambalaj malzemelerini kullanın.
• Taşıma sırasında desteği sabitlemek için yüksekliği ayarlanabilir desteğin durdurucu pinini kullanın.

Ekranın atılması

• Bu ekranı genel ev atıkları ile birlikte atmayın.
• Bu ekranda kullanılan flüoresan tüpte civa bulunmaktadır. Bu ekranın atılmasında yerel temizlik idarenizin yönetmeliklerine uyulması gereklidir.

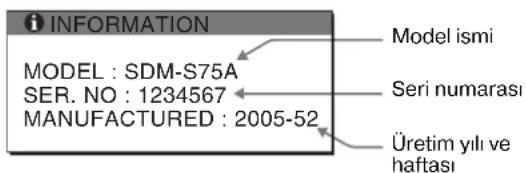

Ekranın model adının kontrol edilmesi

Önce ekranın model adını kontrol edin.

Model adı ekranın arkasında bulunur (Örnek: SDM-S75A).

Bazı fonksiyonları veya menü seçeneklerini belirli ekran modellerinde kullanamazsınız.

Bölümlerin ve kontrol düğmelerinin tanımlanması

Daha fazla detay için parantez içindeki sayfalara bakınız.

Çizim bu ekran için mevcut tüm modellerden sadece birini gösterir.

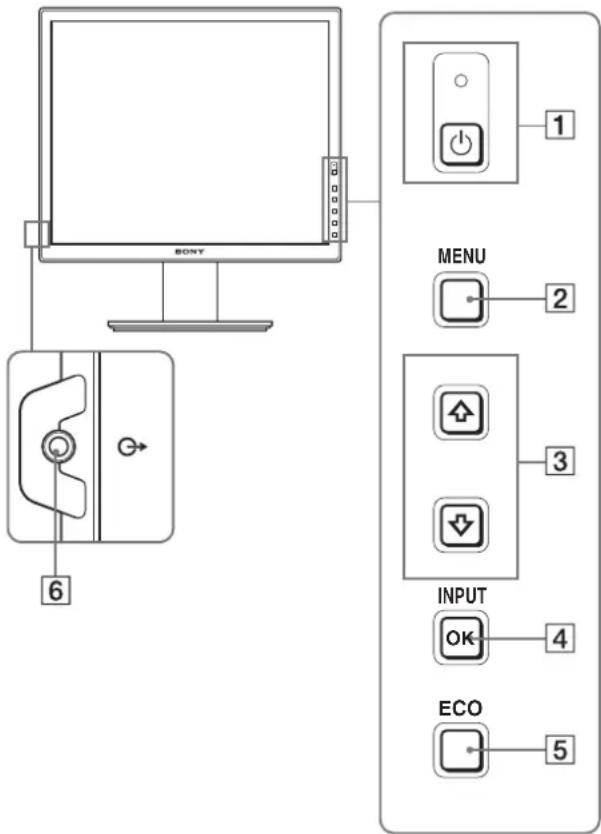

Monitörün ön yüzü

Özellikler için *şaretli içerikler modellere göre değişiklik gösterebilir. Detaylar için, bkz “Özellikler” (sayfa 20).

① ⏻ (Güç) düğmesi ve ⏻ (güç) ışığı (sayfalar 9, 16) Bu düğme ekranı açar. Ekranı kapatmak için, bu düğmeye tekrar basın.
2 MENU düğmeleri (sayfa 12)

Bu düğme menü ekranını açar ve kapatır.

3 ↓/↑ düğmeleri (sayfa 12)

Bu düğmeler menü öğelerini seçmek ve ayarlamalar yapmak içindir.

4 OK düğmesi (sayfa 12)

Bu düğme, ↓/↑ düğmeleri ile seçilen menü maddelerini ve yapılan ayarları aktive eder (3).

INPUT (sayfa 11)*

Bu düzme, monitore iki bilgisayar bağlandığında video giriş sinyalinin INPUT1 ve INPUT2 arasında geçiş yapmasını sağlar. (Sadece menü kapalıkyen kullanılabilir.)

⑤ ECO düğmesi (sayfa 16)

Bu düğme güç tüketimini azaltmak için kullanılır.

Menü ekranı görüntülenmediğinde, bu düğmeye 3 saniyeden uzun basarak, geçerli giriş sinyali için resim kalitesini otomatik olarak ayarlayabilirsiniz (Tek dokunuş Otomatik ayar). (sadece analog RGB sinyali)

6 Ses çıkış fisi (sayfa 8)

Bu fiş hoparlörlere veya diğer ses cihazlarına ses sinyallerini gönderir.

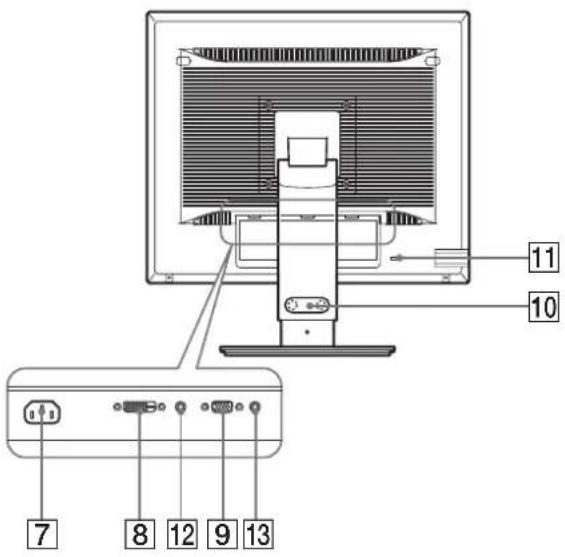

Monitörün arka kısmı

7 AC IN soketi (sayfa 9)

Bu soket güç kablosunu bağlar (sağlanmıştır).

8 DVI-D giriş soketi (dijital RGB)*(sayfa 8)

Bu soket DVI Rev. 1.0 ile uyumlu dijital RGB video sinyallerini verir.

9 HD15 giriş soketi (analog RGB) (sayfa 8)

Bu soket RGB video (0,700 Vp-p, pozitif) vc sync sinyallerini verir.

10 Kablo tutucu*(sayfa 9)

Bu parça, kabloları ve ağ kablolarını ekrana sabitler.

11 Güvenlik kilidi boşluğu

Güvenlik kilidi boşluğu Kensington Micro Saver Security System ile birlikte kullanılmalıdır. Micro Saver Security System, Kensington'un tescilli markasıdır.

12 INPUT1 için ses fişi*

Bu fiş, bir bilgisayarın ses çıkış fişine bağlandığında veya INPUT1'e diğer bir ses cihazı bağlandığında ses sinyallerini verir.

13 INPUT2 için ses fisi*

Bu fiş, bir bilgisayarın ses çıkış fişine bağlandığında veya INPUT2'ye diğer bir ses cihazı bağlandığında ses sinyallerini verir.

Kurulum

Ekranımızı kullanmaya başlamadan önce, aşağıdakilerin kutuda bulunduğundan emin olun.

• LCD ekran
• Güç kablosu
- Destek Tabani
• HD15-HD15 video sinyal kablosu (analog RGB)
• DVI-D video sinyal kablosu (dijital RGB)*
- CD-ROM (Windows/Macintosh için program yazılımı, İşletim Talimatları, vs.)
- Garanti kartı
• Kolay Kurulum Kilavuzu

Özellikler için *işaretli içerikler modellere göre değişiklik gösterebilir. Detaylar için, “Özellikler” (sayfa 20).

Kurulum 1:Dsteğin takılması

Ekranı masa veya benzeri bir yere yerleştirirken LCD ekran üzerine bastırmayın.

Ekranın düzgünlüğünü etkileyebilir veya LCD ekrana zarar verebilir.

■ Sağlanan desteği kullanırken\*

1 Kartonu açın ve destek tabanını çıkartın.
2 Sağlanan öğeleri kontrol edin.

- Destek Tabanı (alt tarafından vidalarla birlikte)

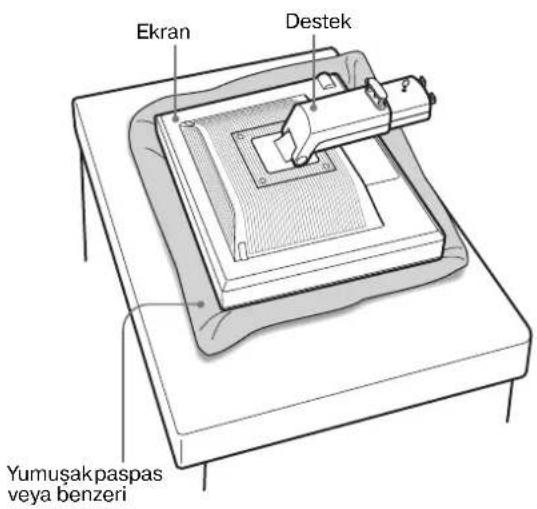

3 Masa gibi düz bir yüzey üzerine yumuşak bir paspas veya benzeri bir şey yerleştirin.

Eğer ekranı doğrudan masa üzerine koyarsanız, LCD ekrana veya ekranın kendisine zarar verebilirsiniz.

4 Ekranı kartondan çıkartın ve yatırldığınız ekranın çerçevesini masanın kenarına yerleştirin.

Şekil yüksekliği ayarlanabilir desteği göstermektedir. Eğer sabit destek kullanırsanız, montaj işleminizin son adımı Adım 5 olacaktır.

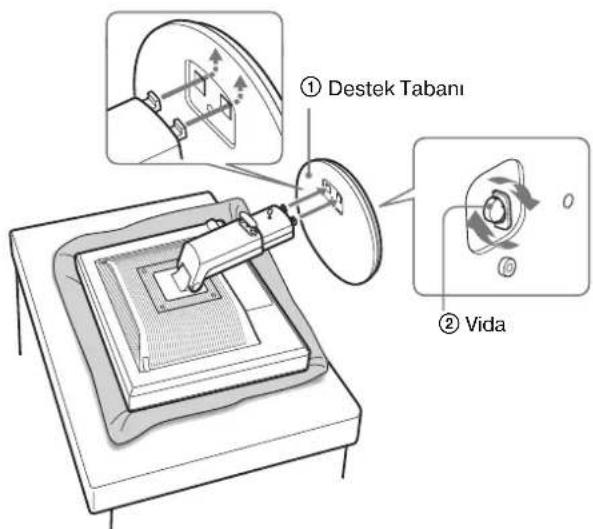

5 Destek tabanındaki delikleri destek üzerindeki yerlerine takın. ① Destek tabanını güvenli bir şekilde vidalamak için vidaları kullanın. ② Vidanın sıkıldığından emin olun ve vida tutucuyu geri çevirin.

6 Eğer yükseklik ayarlı destek kullanıyorsanız, yükseklik ayarlı desteği düz olarak yükselttikten sonra durdurucu pini çıkartın.

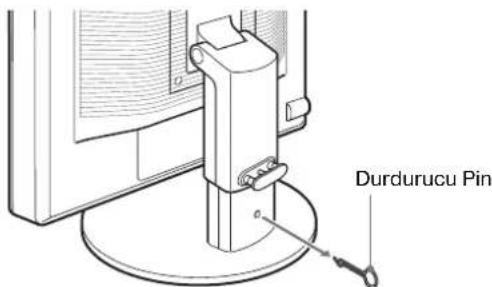

Not Destekyatar haldeyken durdurucu pini çıkartmayın. Destek boynunun destek tabanından aniden çıkması ile düşebilir veya sizi yaralayabilir.

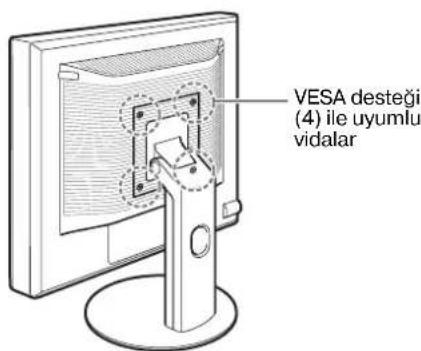

■ VESA desteği kullanırken*

Diğer markalara VESA desteğini ekrana bağlı sağlanmış desteği sökerek takabilirsiniz.

Kurulum 2:Video sinyal kablolarını takılması

- Bağlamadan önce monitorü ve bilgisayarınızı kapatın.

Notlar

• Video sinyal kablosu bağlayıcısının pinlerine dokunmayın, dokunmak pinlerin eğilmesine yol açabilir.
• Video sinyal kablo soketinin pinlerinin eğilmesini önlemek için soketlerin hizalanmasını kontrol edin.

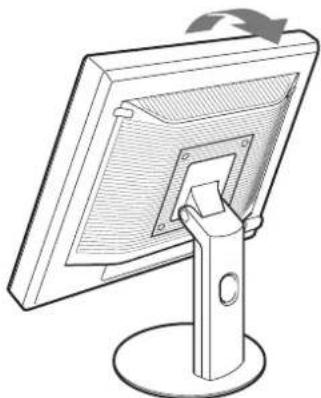

1 Ekranı yukarı eğin. Yükseklik ayarlı destek kullanırken, ekranı yükseltin.*

2 Video sinyal kablolarını ekrana takın.

Eğer sabit desteği kullanırsanız, video sinyal kablosunu önce destekteki delikten çekin sonra bunları ekrana bağlayın. Daha fazla detay için bkz “Kurulum 5: Kabloların sabitlenmesi”.

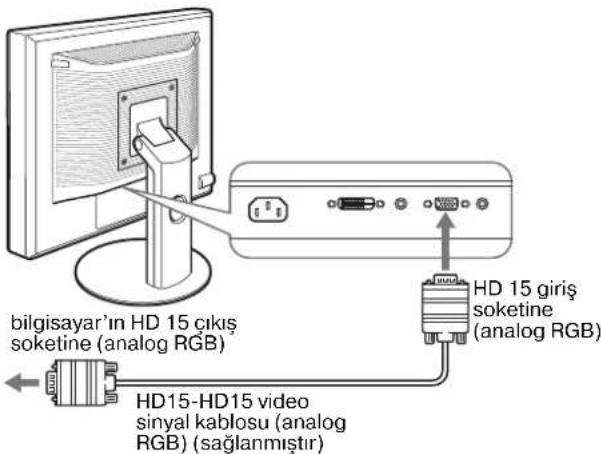

■HD15 çıkış soketi olan bir bilgisayarın bağlanması (analog RGB)

Sağlanan HD15-HD15 video sinyal kablosunu (analog RGB) kullanarak, bilgisayarı monitorün HD 15 giriş soketine (analog RGB) bağlayın.

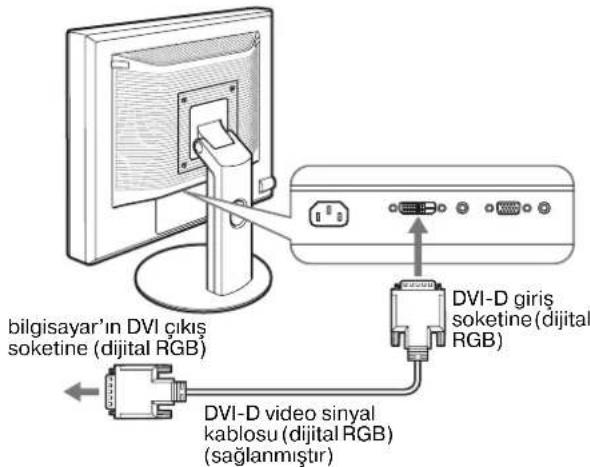

■DVI çıkış soketi olan bir bilgisayarın bağlanması (dijital RGB)

Sağlanan DVI-D video sinyal kablosunu (dijital RGB) kullanarak, bilgisayarı monitorün DVI-D giriş soketine (dijital RGB) bağlayın.

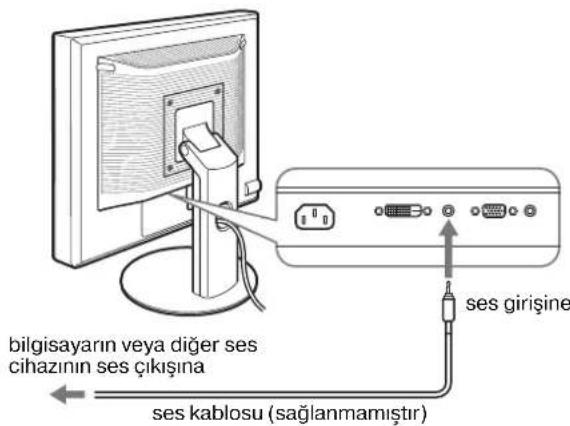

Kurulum 3: Ses kablolarının bağlanması

Eğer ses çıkışı istemiyorsanız, bu bağlantıyı yapmanız gerekli değildir.

Eğer sabit desteği kullanırsanız, ses kablolarını önce destekteki delikten çekin sonra bunları ekrana bağlayın. Daha fazla detay için bkz “Kurulum 5: Kabloları sabitleyin”.

1 Ekran'ın ses giriş fişini, bilgisayarın veya diğer ses cihazının ses çıkış fişini, bir ses kablosu kullanarak bağlayın (sağlanmamıştır).

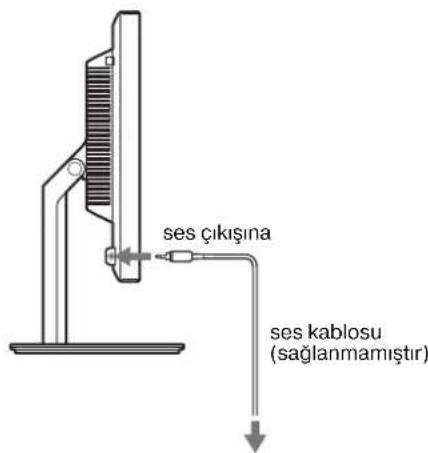

2 Ses kablosunu (sağlanmamıştır) ekran'ın ses çıkış fişine düzgün şekilde takın.

Ekran'ın ses giriş ve ses çıkış bağlantıları tamamlandığında ses çıkışı değişecektir. *

Ekranın ses giriş özelliklerinde gösterilen giriş aralığı dahilinde olan ses cihazımı bağlayın. Bir girişin çok yüksek olması ekrana zarar verebilir.*

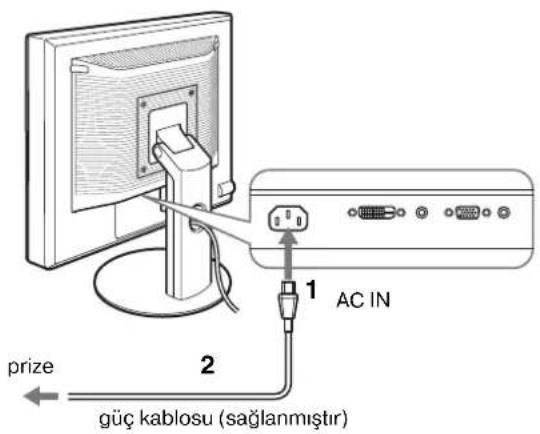

Kurulum 4:Güç kablosunun bağlanması

Eğer sabit desteği kullanırsanız, güç kablosunu önce destekteki delikten çekin sonra bunları ekrana bağlayın. Daha fazla detay için bkz “Kurulum 5: Kabloları sabitleyin”.

1 Sağlanan güç kablosunu ekranın AC IN soketine sağlam bir şekilde bağlayın.

2 Diğer ucu bir prize sağlam bir şekilde takın.

Kurulum 5: Kabloların sabitlenmesi

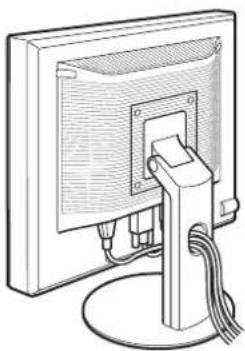

■ Sabit Destek \*

Kordon ve kabloların şekilde gösterilen şekilde destek deliğine çekildiğinden emin olun.

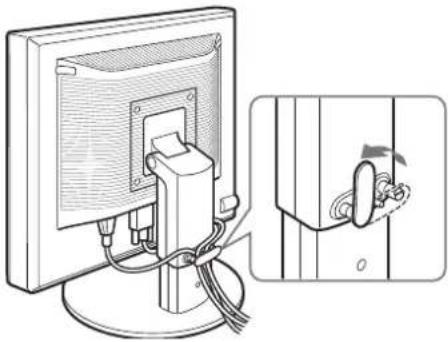

■ Yükseklik ayarlı destek\*

Kordonları ve kabloları şekilde gösterilen şekilde kablo tutucudan geçirin.

Kordon ve kabloları sararken bir parça gevşek biraktığınızdan emin olun. Eğer sert şekilde çekilirlerse, ekran açısını ayarlarken soket veya fislerden çıkabilirler. Eğer kordonları ve kabloları çok fazla çekerseniz zarar görebilirler.

Kurulum 6: Ekranın ve bilgisayarın açılması

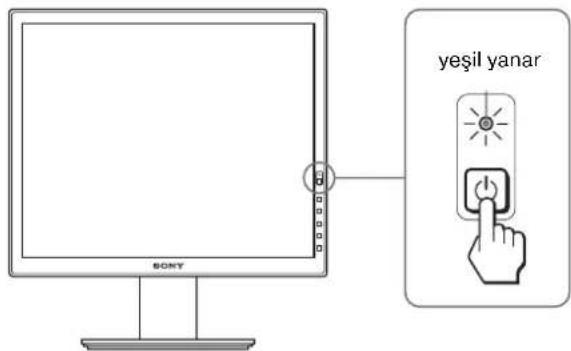

1 Ekranın ön sağ tarafındanı ⏻ (güç) düğmesine basın.

(Güç) ışığı yeşil yanacaktır.

Eğer ekranınızda görüntü yoksa

• Güç kablosunun ve video sinyal kablosunun düzgün bağlandığından emin olun.
• Ekranda "NO INPUT SIGNAL" görüntülenirse:
• Bilgisayar enerji tasarrufu modunda. Klavyede herhangi bir tuşa basmayı veya fareyi hareket ettirmeyi deneyin.
• OK düğmesine (sayfa 11) basarak giriş sinyal ayarının doğru olup olmadığını kontrol edin.
• Ekranda "CABLE DISCONNECTED" görüntülenirse:
  – Video sinyal kablolarının düzgün şekilde bağlı olup olmadığını kontrol edin.
• OK düğmesine (sayfa 11) basarak giriş sinyal ayarının doğru olup olmadığını kontrol edin.
• Ekranda "OUT OF RANGE" görüntülenirse:
  Eski ekranı takın. Ardından bilgisayar'ın ekran kartını, aşağıdaki aralıklara ayarlayın.

	Analog RGB Dijital RGB
Yatay frekans	28–80 kHz 28–64 kHz
Dikey frekans	48–75 Hz 60 Hz
Çözünürlük	1280 × 1024 veya daha düşük

Ekran mesajları ile ilgili daha fazla bilgi için, bkz “Hata belirtileri ve olası giderme yöntemleri” sayfa 18.

Özel sürücülere gerek yoktur

Bu ekran “DDC” Tak ve Çalıştır (Plug & Play) standartlarına uygundur ve ekranın bilgilerini otomatik olarak algılar. Bilgisayarımıza özel bir sürücü yüklenmesine gerek duyulmaz. Ekranı PC'nize bağladıktan sonra PC'yi ilk kez çalıştırdığınızda Kurulum Sihirbazı ekranda belirebilir. Bu durumda, ekranda beliren talimatları takip edin. Tak ve Kullan ekran otomatik olarak seçilir, böylece ekranı kullanabilirsiniz.

Dikey frekans 60 Hz'e ayarlıdır.

Titremeler ortadan kalktığında ekranı bu haliyle kullanabilirsiniz. Aynı bir yüksek değer için dikey frekansı ayarlamanıza gerek yoktur.

Kurulum 7:Yüksekliğin ve eğimin ayarlanması

Monitör aşağıda belirtilen açılarda ayarlanabilir.

LCD panelin kenarlarından kavrayın ve ekran açılarını ayarlayın.

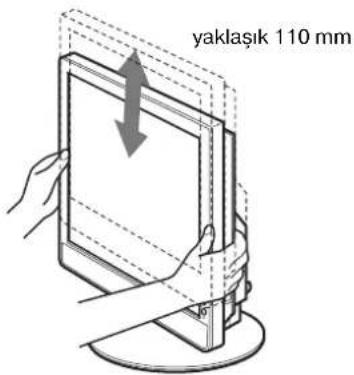

Yüksekliği ayarlanabilir destek kullandığınızda, yükseklik ayarlama aşağıda gösterilen şekilde mümkündür.

LCD panelin kenarlarından kavrayın ve ekran yüksekliğini ayarlayın.

Monitörü rahat bir şekilde kullanmak için

Ekranınızın görüş açısını, üzerinde bulunduğu masa ve kullandığınız sandalyenin yüksekliğine göre ve ışık ekrandan gözünüze yansımayacak şekilde ayarlayın.

Notlar

• Ekranın açısını ayarlarken, ekran çevresindeki nesnelere çarpmamaya özen gösterin.
• Desteğin yüksekliğini ayarlarken, ekranın altına herhangi bir nesne koymayın. Kaza sonucu hasar görebilir.

Giriş sinyali seçme (INPUT1/INPUT2)\*

OK düğmesine basın.

Bu düğmeye her bastığınızda giriş sinyali değişir.

Ekran mesajı(Sol üst köşede yaklaşık 5saniye gözükür.)	Giriş sinyali yapılandırma
INPUT1 : DVI-D DVI-D giriş soketi(dijital RGB) INPUT1 için
INPUT2 : HD15 HD15 giriş soketi(analog RGB) INPUT2 için

Ekranınızın Kullanıcıya Bağlı Ayarı

Ayarları yapmadan önce

Ekranı bilgisayara bağlayın ve ikisini de çalıştırın.

En iyi sonuçlar için, ekran bilgisayara bağlanıp açıldıktan sonra herhangi bir ayar yapmadan önce en az 30 dakika beklcyin.

Ekranda beliren menüyü kullanarak ekranınızdaki pek çok ayar değişikliğini yapabilirsiniz.

Menüyü kullanma

1 Ana menüyü görüntüleyin.

Ekrandaki ana menüyü göstermek için MENU düğmesine basın.

2 Ayarlamak istediğiniz menüyü seçin.

İstenilen menüyü görüntülemek için ↓/↑ düğmelerine basın. Menü maddesini seçmek için OK düğmesine basın.

3 Maddeyi ayarlayın.

Ayarları yapmak için ↓/↑ düğmelerine, sonra da OK düğmesine basın.

OK düğmesine bastığınızda ayarlar saklanır ve ekran bir önceki menüye döner.

4 Menüyü kapatın.

Normal görüntüye dönmek için MENU düğmesine bir kez basın. Eğer herhangi bir düğmeye basılmazsa menü 45 saniye içinde otomatik olarak kapanır.

■ Ayarları fabrika ayarlarına geri döndürme

Ayarları, RESET menüsünü kullanarak sıfırlayabilirsiniz. Ayarları sıfırlama ile ilgili daha fazla bilgi için, bkz →← (RESET) sayfa 15.

Menü seçenekleri listesi

Menü seçenekleri modellere göre değişebilir.

Modelinizin adını ekranın altından kontrol edin ve aşağıdaki tabloya bakın.

	SDM-S75A/S95ASDM-S75E/S95E
BACKLIGHT
CONTRAST	1)
BRIGHTNESS	1)
GAMMA	1)
COLOR 9300K
	6500K
	sRGB ^1)
	USER (R ve B kazanci)
SHARPNESS
MODE RESET*
SCREEN AUTO
	PHASE
	PITCH
	H CENTER
	V CENTER
MENU POSITION
INPUT SENSING*
LANGUAGE ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
RESET OK
	CANCEL
MENU LOCK	ON
	OFF

	SDM-S75D/S95DSDM-S75F/S95FSDM-S75N/S95N
PICTURE ADJUST menüsü *
MODE (ECO mod)	HIGH
	MIDDLE
	LOW
	USER
BACKLIGHT	☑
CONTRAST ☑	1)
BRIGHTNESS	1)
γ GAMMA	1)
COLOR	9300K
	6500K
	sRGB1)
	USER (R ve B kazancı)
SHARPNESS	☑
MODE RESET*	☑
SCREEN AUTO
	PHASE
	PITCH
	H CENTER
	V CENTER
MENU POSITION ☑
INPUT SENSING*AUTO	ON
	INPUT1
	INPUT2
	AUTO OFF
LANGUAGE ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
RESET	OK
	CANCEL
MENU LOCK	ON
	OFF

1) CONTRAST, BRIGHTNESS, ve GAMMA "sRGB" seçildiğinde ayarlanamaz.

PICTURE ADJUST menüsü\*

Analog girişli ekranlar için, BACKLIGHT, CONTRAST ve BRIGHTNESS, ECO mod sadece USER için seçildiğinde ayarlanabilir.

Maddeler ↑	düğmesine basıldığında	↓ düğmesine basıldığında
MODE	ECO mod ayarla.
HIGH	Güç tasarrufu için ekranınızın
MIDDLE	parlaklığını “HIGH”, “MIDDLE”, “LOW”, veya “USER” olarak seçin.
LOW	“USER” mod seçtiğinizde ekran
USER	parlaklığınızın alt tonlarını ayarlayabilirsiniz. Giriş ayarlayarak çeşitli modlar ayarlayabilirsiniz.
BACKLIGHT	Ekranı aydınlatır. Ekranı karartır.
CONTRAST	Resim kontrastını keskinleştirir.	Resim kontrastını matlaştırır.
BRIGHTNESS	Resmi aydınlatır (Siyah etiket).	Resmi karartır (Siyah etiket).
GAMMA Özellikler
	Ekran resmi orjinal renklendirmeye göre ayarlayabilirsiniz.

Not

Eğer "sRGB" seçerseniz, CONTRAST, BRIGHTNESS ve GAMMA ayarı yapamazsız.

COLOR menüsü

Maddeler Özellikler
9300K Mavimsi ton
6500K Kırmızımsı ton
sRGB1)	“sRGB” seçtiğinizde, renk sRGB profiline göre ayarlanır. (sRGB renk ayarı, bilgisayar ürünleri için dizayn edilmiş endüstri standardı renk alan protokolüdür.) Eğer “sRGB” seçerseniz bilgisayarınızın renk ayarları sRGB profiline ayarlı olmalıdır.
USER2)	Renk ısısını hassas şekilde ayarlayabilirsiniz ve bu renk ayarı hafızada saklanır.

1) Eğer ekrana bağlı olan bilgisayar ya da başka bir ekipman sRGB özelliğine sahip değilse, renkler sRGB profiline göre ayarlanamaz. Eğer “sRGB” seçerseniz, CONTRAST, BRIGHTNESS ve GAMMA ayarı yapamazısınız. sRGB, ECO mod için HIGH veya MIDDLE veya LOW mod seçildiğinde kullanılamaz. (“sRGB” seçilemez)

2) Bu ayar renk ısısını R ve B bölümlerini G (yeşil) bölümüne göre arttırarak veya azaltarak değiştirdiğinden, G bölümü sabittir.

SHARPNESS menüsü

Maddeler ↓/↑ düğmelerine basın

SHARPNESS Görüntülerin kenarlarınıkeskinleştirmek vs. için ayarlayın.

→← MODE RESET menüsü (sadece PICTURE ADJUST menüsü)\*

Maddeler Özellikler

OK BACKLIGHT, CONTRAST,BRIGHTNESS, GAMMA, COLOR,ve SHARPNESS ayarlarını varsayılanayarlara sıfırlayabilirsiniz.

CANCEL Sıfırlamayı iptal etmek ve menüyedönmek için.

SCREEN menüsü (sadece alog RGB sinyal)

■Otomatik görüntü kalitesi ayarlama fonksiyonu

Ekran bir giriş sinyali aldığında, otomatik olarak resmin pozisyonunu ve keskinliğini (faz/aralık) ayarlar ve ekranda net bir resmin görüntülenmesini sağlar (sayfa 17).

Not

Otomatik görüntü kalitesi fonksiyonu aktif durumda olduğunda sadece ⏻ (güç) düğmesi kullanılabilir.

Resim bu aşamada kırkışma yapabilir, ancak bu bir arıza değildir. Sadece ayarlama tamamlanana dek bir süre bekleyin.

Eğer bu ekranın otomatik görüntü kalitesi fonksiyonu, görüntüyü tam olarak ayarlayamazsa

Geçerli giriş sinyali için, daha ileri otomatik görüntü kalitesi ayarları yapabilirsiniz. (Bkz AUTO aşağıda.)

Eğer görüntü kalitesiyle ilgili daha fazla ayar yapmak isterseniz

Görüntünün keskinliğini (faz/aralık) ve konumunu (yatay/dikey konumunu) manuel olarak ayarlayabilirsiniz.

Bu ayarlar, bellekte saklanır ve ekran aynı giriş sinyalini aldığında, otomatik olarak geri çağrılır. Bilgisayarınızı tekrar bağladıktan sonra giriş sinyalini değiştirirseniz bu ayarların tekrarlanması gerekebilir.

Maddeler Özellikler

AUTO Ekranın, geçerli giriş sinyali için faz,aralık ve yatay/dikey konumu ile ilgili gerekli ayarlamaları yapın ve bunları saklayın.

■Görüntü keskinliği ve pozisyonunun manuel olarak ayarlanması (PHASE/PITCH/H CENTER/V CENTER)

Resmin keskinliğini ve pozisyonunu aşağıdaki şekilde ayarlayabilirsiniz.

1 Bilgisayarda çözünürlüğü 1280 × 1024 olarak ayarlayın.
2 CD-ROM'u yerleştirin.
3 CD-ROM'u başlatın, testi görüntüleyin.

Windows Kullanıcısı için

Otomatik başlatma çalıştığında:

1 "Monitör azarlama aracı (UTILITY)" tıklayın.

2 "Adjust" tıklayın ve çözünürlüğü onaylayın sonra "Next" tıklayın.

3 PITCH, PHASE, H CENTER ve V CENTER için test sırayla ekrana gelir.

Otomatik başlatma çalışmadığında:

1 "Bilgisayarımı" açın ve CD-ROM simgesine sağ tıklayın. "Araştır" seçin ve CD-ROM simgesini açın.

2 [Utility] açın ve [Windows] seçin.

3 [Win_Utility.exe] başlatın.

Test görüntülenir.

Macintosh kullanıcısı için

1 [Utility] açın ve [Mac] seçin.

2 [Mac_Utility.exe] başlatın.

Test görüntülenir.

Maddeler	↓/↑ düğmelerine basıldığında
PHASE Ekrandaki yatay şeritleri minimize eder.
PITCH Dikey çizgiler kaybolur.
H CENTER Görüntü ekranın ortasında
V CENTER	belirmediğinde, görüntü pozisyonunu ayarlar.

MENU POSITION menüsü

Maddeler	↓/↑ düğmelerine basıldığında
MENU POSITION	Menünün ekranda görüntülendiği yeri değiştirebilirsiniz. 9 noktadan birini seçebilirsiniz.

INPUT SENSING menüsü\*

Dijital girişli modeller giriş sinyallerini arar. Sinyali ileri ve geri otomatik olarak değiştirebilirsiniz.

Maddeler Özellikler
AUTO ON Seçilen giriste sinyal yoksa veya OK düğmesi ilc bir giriş seçtiğinizde eğer giriste sinyal yoksa, ekranda bir mesaj belirir. Daha sonra ekran giriş sinyalini kontrol eder ve diğer girise otomatik olarak geçer. Giriş değiştirildiğinde, seçilen giriş ekranın sol üst köşesinde görüntülenir. Hala giriş sinyali yoksa, ekran enerji tasarruf moduna geçer.
INPUT 1 Ekranı açarken, INPUT1 veya INPUT2 öncelikli ayar olarak
INPUT 2	görüntülenecektir (INPUT SENSING çalışmayacaktır).

Maddeler Özellikler

AUTO OFF Giriş otomatik olarak değiştirilmez.

Girişi değiştirmek için OK düğmesinebasın.

LANGUAGE menüsü

Maddeler	↓/↑ düğmelerine basıldığında
ENGLISH	İngilizce
FRANÇAIS	Fransızca
DEUTSCH	Almanca
ESPAÑOL	İspanyolca
ITALIANO	İtalyanca
NEDERLANDS	Felemenkçe
SVENSKA	İsveççe
РУССКИЙ	Rusça
日本語	Japonca
中文	Çince

→← RESET menü (varsayılan ayarlara geri döndürme)

Maddeler Özellikler

OK (LANGUAGE)ıları dışında tünayarları varsayılan değerlerinesıfırlamak için.

CANCEL Sıfırlamayı iptal etmek ve menüekranına dönmek için.

MENU LOCK menüsü

Maddeler Özellikler
ON	sadece ⏻ (güç) düğmesi çalışır. Eğer herhangi bir işlem yapmaya çalışırsanız, ekranda Ⓞn (MENU LOCK) simgesi belirir.
OFF	On (MENU LOCK) kapalı olarak ayarlar. Eğer On (MENU LOCK) ON olarak ayarlandıysa, MENU düğmesine bastığınızda, On (MENU LOCK) otomatik olarak seçilir.

Teknik Özellikler

Enerji tasarrufu fonksiyonu

Bu ekran VESA, ENERGY STAR, ve NUTEK.enerji tasarrufu standartlarına uygundur. Eğer ekran Analog giriş için DPMS (Ekran Güç Yönetim Standartı) / Dijital giriş uyumluluğu için DMPM (DVI Dijital Monitör Güç Yönetimi), uyumlu bir bilgisayara veya ekran kartına bağlanırsa, ekran güç tüketimini aşağıda gösterilen şekilde otomatik olarak azaltır.

Güç modu ⏻ (güç) göstergesi

normal çalışma yeşil

aktif kapalı1) (derin uyku) turuncu

güç kapalı kapalı

1) Eğer bilgisayarınız "aktif kapalı" moduna geçerse, giriş sinyali kesilir ve ekranda NO INPUT SIGNAL görüntülenir. 5 saniye sonra ekran enerji tasarrufu moduna geçer.

"derin uyku" Environmental Protection Agency tarafından tanımlanan enerji tasarrufu modudur.

Güç tüketimini azaltma (ECO mod)

Ekranın önündeki ECO düğmesine arka arkaya basarsanız, ekran parlaklığını seçebilirsiniz.

Her mod ekranda belirir ve ekran parlaklığı moda göre azaltılır. Yaklaşık 5 saniye sonra menü otomatik olarak kaybolur. Ekran parlaklığı ve güç tüketimi mod HIGH MIDDLE ve LOW arasında değişikçe azalır.

Parlaklığın varsayılan ayarı HIGH olarak ayarlanmıştır. Eğer USER seçerseniz, aydınlatma seviyesini ↓/↑ düğmelerine basarak aynen menüyü kullanarak BACKLIGHT seçtiğiniz gibi ayarlayabilirsiniz.

Not\*

Analog girişli ekranlar için menünün BACKLIGHT, CONTRAST, ve BRIGHTNESS maddeleri, sadece ECO mod USER olarak ayarlandığında kuallanılabilir (sayfa 14).

Otomatik resim kalitesi ayarlama fonksiyonu (sadece analog RGB sinyali)

Ekran bir giriş sinyali aldığında, otomatik olarak resmin pozisyonunu ve keskinliğini (faz/aralık) ayarlar ve ekranda net bir resmin görüntülenmesini sağlar.

Temel (fabrika ayarlı) mod

Monitör bir giriş sinyali aldığında, ekranın ortasında yüksek kaliteli bir görüntü elde edebilmek için, bu sinyali monitörün belleğinde saklı olan temel modlardan biri ile eşleştirir. Giriş sinyali temel mod ile uyuşursa, resim otomatik olarak uygun varsayılan ayarlarla ekranda görüntülenir.

Giriş sinyalleri temel modlardan biri ile uyuşmazsa

Monitör temel modlardan birine uymayan bir giriş sinyali alırsa, ekranda daima net bir görüntü sağlamak üzere, otomatik görüntü kalitesi ayar fonksiyonu aktive edilir (aşağıdaki monitor frekans aralıkları dahilinde):

Yatay frekans: 28–80 kHz

Sonuç olarak, monitör ilk defa, temel ayarlarına (fabrika ayarı) uymayan bir giriş sinyali aldığında monitörün ekranda görüntü yü göstermesi normalden daha uzun sürebilir. Bu ayar verisi otomatik olarak hafızada saklanır ve daha sonra tekrar algılandığında sanki monitör temel ayarlarına uyan bir giriş sinyali almış gibi işlem görür.

Faz, aralık ve görüntü konumunu manuel olarak ayarlarsanız

Otomatik görüntü kalitesi ayar fonksiyonu, bazı giriş sinyallerinde görüntü konumunu, fazı ve aralığı tam olarak ayarlayamayabilir. Bu durumda, bu ayarları manuel olarak yapabilirsiniz (sayfa 14). Yaptığınız manuel ayarlar hafızada saklanır ve monitor aynı giriş sinyalini algıladığında yeniden kullanılır.

Not

Otomatik görüntü kalitesi fonksiyonu aktif durumda olduğunda sadece ⏻ (güç) düğmesi çalışır.

Resim bu aşamada kırışıma yapabilir, ancak bu bir arıza değildir. Sadece ayarlama tamamlanana dek bir süre bekleyin.

Sorun giderme

Teknik desteğe başvurmadan önce bu bölüme bakın.

Görüntülü mesajlar

Eğer giriş sinyalinde sorun yaşanıyorsa, aşağıdaki mesajlardan bir tanesi ekranda görüntülenir. Problemi çözmek için, bkz "Hata belirtileri ve olası giderme yöntemleri" sayfa 18.

Ekranda "OUT OF RANGE" mesajı görüntülenirse

Bu, giriş sinyalinin monitor özellikleri tarafından desteklenmediğini gösterir. Aşağıdaki öğeleri kontrol edin. Ekran mesajları ile ilgili daha fazla bilgi için, bkz “Hata belirtileri ve olası giderme yöntemleri” sayfa 18.

Eğer "xxx.x kHz/xxx Hz" mesajı görüntülenirse

Bu, yatay ve dikey frekansların ikisinin de monitör tarafından desteklenmediği anlamına gelir.

Rakamlar, geçerli giriş sinyalinin yatay ve dikey frekanslarını gösterir.

Örnek

Eğer "RESOLUTION > 1280 × 1024" mesajı görüntülenirse

Bu, çözünürlüğün monitor özellikleri tarafından desteklenmediğini gösterir (1280 × 1024 veya daha düşük).

Örnek

402

Eğer "NO INPUT SIGNAL" mesajı görüntülenirse

Bu, seçili soketten sinyal gelmediğini belirtir.

INPUT SENSING (sayfa 15) ON olarak ayarlandığında, ekran başka bir giriş sinyali bulur ve girişi otomatik olarak değiştirir.

Örnek

Giriş sinyalleri bulunamadığında

"GO TO POWER SAVE" mesajı görüntülenir.

5 saniye sonra, güç tasarruf modu başlar.

Eğer "CABLE DISCONNECTED" mesajı görüntülenirse

Bu, video sinyal kablosunun geçerli soketten çıkarıldığı (sokete takılı olmadığı) anlamına gelir.

INPUT SENSING (sayfa 15) ON olarak ayarlandığında, ekran başka bir giriş sinyali bulur ve girişi otomatik olarak değiştirir.

Örnek

Giriş sinyalleri bulunamadığında

"GO TO POWER SAVE" mesajı görüntülenir.

45 saniye sonra, güç tasarruf modu başlar.

Hata belirtileri ve olası giderme yöntemleri

Bağlı bir bilgisayar veya diğer cihazlarla ilgili bir sorun ortaya çıkarsa, bağlı bilgisayarın/cihazın kullanım kılavuzuna bakın.

Belirti Bu öğeleri kontrol edin
No picture (görüntü yok)
Eğer ⏻ (güç) göstergesi yanmıyorsa, veya ⏻ (güç) göstergesi turuncu olduysa,	● ⏻ (güç) düğmesinin açık olduğundan emin olun.
Eğer ⏻ (güç) göstergesi ⏻ (güç) düğmesine basıldığında yanmıyorsa,	● Güç kablosunun takılı olup olmadığını kontrol edin.
Eğer CABLE DISCONNECTED mesajı görüntülenirse,	● Video sinyal kablosunun ve diğer donanımların ilgili soketlerde takılı durumda olup olmadığını kontrol edin (sayfa 7).● Video giriş soketi pinlerinin bükülmemiş veya içine kaçmamış olduğundan emin olun.● Giriş seçim ayarının doğru olup olmadığını kontrol edin (sayfa 11).● Sağlanmamış bir video sinyal kablosu takılı. Sağlanmamış bir video sinyal kablosunu bağlarsanız, ekranda CABLE DISCONNECTED mesajı belircbilir. Bu bir arıza değildir.
Eğer ekranımızda NO INPUT SIGNAL belirirse, veya ⏻ (güç) göstergesi turuncu olduysa,	● Video sinyal kablosunun ve diğer donanımların ilgili soketlerde takılı durumda olup olmadığını kontrol edin (sayfa 7).● Video giriş soketi pinlerinin bükülmemiş veya içine kaçmamış olduğundan emin olun.● Giriş seçim ayarının doğru olup olmadığını kontrol edin (sayfa 11).■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemler● Bilgisayar enerji tasarrufu modunda. Klavyede herhangi bir tuşa basmayı veya fareyi harecket ettirmeyi deneyin.● Ekran kartımızın düzgün şekilde takıldığından emin olun.● Bilgisayarın açık konumda olup olmadığını kontrol edin.● Bilgisayarı yeniden başlatın.
Ekranda OUT OF RANGE mesajı görüntülenirse (sayfa 17),	■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemler● Video (görüntü) İrekansının monitorün desteklediği özellikler içinde olup olmadığını kontrol edin. Eğer eski bir monitorürn yerine, bu monitorü taktıysanız, eski monitorü yeniden takın ve bilgisayarın ekran kartını aşağıda belirtilen aralıklarda ayarlayın: Yatay: 28 – 80 kHz (analog RGB), 28 – 64 kHz (dijital RGB)Dikey: 48 – 75 Hz (analog RGB), 60 Hz (dijital RGB)Çözünürlük:1280×1024 veya daha düşük
Eğer Windows kullanıyorsanız,	● Eğer eski bir monitorürn yerine, bu monitorü taktıysanız, eski monitorü yeniden takın ve aşağıdaki talimatları uygulayın. “Üretiler” listesinden “SONY” seçin ve Windows aygıt seçim ekranındaki “Modeller” listesinden istediğiniz modeli seçin. Eğer bu ekranın model adı “Modeller” listesinde yoksa, “Tak ve Çalıştır” deneyin.
Eğer Macintosh sistem kullanıyorsanız,	● Bir Macintosh bilgisayar bağlarken, gerekirse bir adaptör (sağlanmamıştır) kullanın. Video sinyal kablosunu bağlamadan önce adaptörü bilgisayara bağlayın.
Görüntü titremesi, oynaması, sallanması ya da karışması	● Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 14).● Ekranı, tercihen farklı bir elektrik devresi üzerindeki, farklı bir AC prizine takmayı deneyin.■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemler● Grafik kartının monitorö uygun şekilde ayarlanmış olduğundan emin olun.● Grafik modunun, (VESA, Macintosh 19" Color, vs.) ve giriş sinyali frekansının bu monitor tarafından desteklendiğinden emin olun. Frekans uygun aralıkta olsa bile, bazı ekran kartları bu monitorün doğru senkronizasyon yapabilmesi için çok dar senkronizasyon darbesine sahip olabilir.● Bu monitor çapraz sinyalleri işlemez. Progresif sinyaller için ayarlıdır.● Mümkün olan en iyi kalitedeki görüntü kalitesi için bilgisayarın tazceleme oranını (dikey frekans) ayarlayın.
Belirti	Bu öğeleri kontrol edin
Görüntü bulanık	Parlaklık ve kontrastı ayarlayın (sayfa 14).Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 14).Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayarınızda çözünürlüğü 1280 × 1024 olarak ayarlayın.
Hayalet görüntü	Video kablosunun ya da video yönlendiricinin uzatma kablosunu iptal edin.Tüm parçaların (donanımların) ilgili soketlerde doğru bir şekilde takılı olduğundan emin olun.
Resim ortalanmamış veya boyutları düzgün değil (sadece analog RGB sinyalleri)	Aralık ve fazı ayarlayın (sayfa 14).Görüntü konumunu ayarlayın (sayfa 14). Bazı video modlarının ekranı tam olarak doldurmadığını unutmayın.
Görüntü çok ufak	Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayarınızda çözünürlüğü 1280 × 1024 olarak ayarlayın.
Görüntü çok karanlık	Arka ışığı ayarlayın (sayfa 14).Aydınlatmayı ayarlayın (sayfa 14).GAMMA menüsünü kullanarak gamma ayarlayın (sayfa 14).Monitör açıldıktan sonra parlaklığın gelmesi birkaç dakika sürebilir.Ekran koyulaşabilir, bu seçtiğiniz ECO moduna bağlıdır.
Dalgalı veya oval (moire) bir görüntü var	Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 14).
Renk düzenli değil	Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 14).
Beyaz renk tam olarak beyaz görüntülenmiyor	Renk ısısını ayarlayın (sayfa 14)
Monitör düğmeleri çalışmıyor (okranda görüntülenir)	Eğer MENU LOCK ON olarak ayarlandıysa, OFF olarak ayarlayın (sayfa 15).
Bir süre sonra ekran kapanıyor	Bağlı bilgisayar veya cihazdan kaynaklanan sorunlarBilgisayarın güç tasarruf modunu kapalı olarak ayarlayın.
Menü ekranında görüntülenen çözünürlük yanlış.	Ekran kartı ayarına bağlı olarak, menü ekranında görüntülenen çözünürlük, bilgisayarda ayarlı olanla aynı olmayabilir.

Bu ekranın bilgileri görüntüleniyor

Monitör bir giriş sinyali algılarken, MENU düğmesini, bilgi kutusu belirene kadar, 5 saniyeden fazla basılı tutunuz.

Bilgi kutusunu kaldırmak için MENU düğmesine tekrar basın.

Örnek

Bu ekranın güvenlik standartı tescilli model adı SDM-S75*S95*olmasına rağmen, satışlarda SDM-S75A/S95A/S75D/S95D/S75E/S95E/S75F/S95F/S75N/S95N isimleri kullanılmaktadır.

Eğer sorun devam ederse yetkili Sony satıcısına başvurun ve aşağıdaki bilgileri verin:

• Model ismi
• Serinumarasi
• Problemin detaylı açıklaması
• Satın alma tarihi
• Bilgisayarınızın ve ekran kartınızın ismi ve özellikleri
• Giriş sinyali tipi (analog RGB/dijital RGB)

Özellikler

Model ismi SDM-S75A $DM-S95A SDM-S75E SDM-S95E
LCD panel Panel tipi: a-Si TFT Aktif Matris
Resim boyutu: inç 17,0 19,0 17,0 19,0
Giriş sinyali formatı RGB çalışma frekansı
Yatay: 28 – 80 kHzDikey: 48 – 75 Hz
Çözünürlük Yatay: Maks.1280 nokta
Dikey: Maks.1024 satır
Giriş sinyal tipleri(Dijital/Analog)	Analog ×l
Giriş sinyal seviyeleri	Analog RGB video sinyali 0,7 Vp-p, 75 Ω, pozitifSYNC sinyal TTL seviyesi, 2,2 kΩ, pozitif veya negatif
Ses girişi Stereo minijack, 0,5 Vrms
Ses çıkışı Stereo minijack
Güç gereksinimleri	100 – 240 V, 50 – 60 Hz, Maks. 1,0 A
Encrji tüketimi	Maks. 45 W	Maks. 50 W	Maks. 45 W	Maks. 50 W
Çalışma sıcaklığı 5 – 35 °C
Destek tipi	Sabit	Sabit	Yükseklik ayarlı	Yükseklik ayarlı
Boyutlar (genişlik/yükseklik/derinlik)	Yaklaşık 369 × 423,5 × 225 mm(destekle)Yaklaşık 369 × 315 × 66 mm(destek olmadan)	Yaklaşık 414 × 439,5 × 225 mm(destekle)Yaklaşık 414 × 348 × 69 mm(destek olmadan)	Yaklaşık 369 × 393,5 – 503,5 × 253 mm(destekle)Yaklaşık 369 × 315 × 66 mm(destek olmadan)	Yaklaşık 414 × 409,5 – 519,5 × 277,5 mm(destekle)Yaklaşık 414 × 348 × 69 mm(destek olmadan)
Kütle	Yaklaşık 6,4 kg(destekle)Yaklaşık 4,3 kg(destek olmadan)	Yaklaşık 7,3 kg(destekle)Yaklaşık 5,2 kg(destek olmadan)	Yaklaşık 7,5 kg(destekle)Yaklaşık 4,3 kg(destek olmadan)	Yaklaşık 8,7 kg(destekle)Yaklaşık 5,2 kg(destek olmadan)
Tak ve Çalıştır	DDC2B
Aksesuarlar	Bkz sayfa 6.

1) Tavsiye edilen yatay ve dikey zamanlama koşulu

- Yatay sync genişliği toplam yatay zamanın %4,8 sinden veya 0,8 μs, den fazla olmalıdır, hangisi daha büyük ise.

- Yatay boşluk genişliği 2,5 μsan den fazla olmalıdır.

- Dikey boşluk genişliği 450 μsan den fazla olmalıdır.

Tasarım ve özellikler haber verilmeksizin değiştirilebilir.

Model ismi SDM-S75D $DM-S95D SDM-S75F		SDM-S95F
LCD panel Panel tipi: a-Si TFT Aktif Matris
Resim boyutu: inç 17,0 19,0 17,0 19,0
Giriş sinyali formatı RGB çalışma frekansı		Yatay: 28 – 80 kHz (analog RGB)28 – 64 kHz (dijital RGB)Dikey: 48 – 75 Hz (analog RGB)60 Hz (dijital RGB)
Çözünürlük Yatay: Maks.1280 nokta		Dikey: Maks.1024 satır
Giriş sinyal tipleri(Dijital/Analog)		Dijital × 1/Analog × 1
Giriş sinyal seviyeleri		Analog RGB video sinyali 0,7 Vp-p, 75 Ω, pozitifSYNC sinyal TTL seviyesi, 2,2 kΩ, pozitif veya negatifDijital RGB (DVI) sinyal TMDS (tek link)
Ses girişi		Stereo minijack, 0,5 Vrms
Ses çıkışı		Stereo minijack
Güç gereksinimleri		100 – 240 V, 50 – 60 Hz, Maks. 1,0 A
Enerji tüketimi	Maks. 45 W	Maks. 50 W	Maks. 45 W	Maks. 50 W
Çalışma sıcaklığı	5 – 35 °C
Destek tipi	Sabit	Sabit	Yükseklik ayarlı	Yükseklik ayarlı
Boyutlar (genişlik/yükseklik/derinlik)	Yaklaşık 369 × 423,5 × 225 mm(destekle)Yaklaşık 369 × 315 × 66 mm(destek olmadan)	Yaklaşık 414 × 439,5 × 225 mm(destekle)Yaklaşık 414 × 348 × 69 mm(destek olmadan)	Yaklaşık 369 × 393,5 – 503,5 × 253 mm(destekle)Yaklaşık 369 × 315 × 66 mm(destek olmadan)	Yaklaşık 414 × 409,5 – 519,5 × 277,5 mm(destekle)Yaklaşık 414 × 348 × 69 mm(destek olmadan)
Kütle	Yaklaşık 6,4 kg(destekle)Yaklaşık 4,3 kg(destek olmadan)	Yaklaşık 7,3 kg(destekle)Yaklaşık 5,2 kg(destek olmadan)	Yaklaşık 7,5 kg(destekle)Yaklaşık 4,3 kg(destek olmadan)	Yaklaşık 8,7 kg(destekle)Yaklaşık 5,2 kg(destek olmadan)
Tak ve Çalıştır	DDC2B
Aksesuarlar	Bkz sayfa 6.

1) Tavsiye edilen yatay ve dikey zamanlama koşulu

- Yatay sync genişliği toplam yatay zamanın %4,8 sinden veya 0,8 μs, den fazla olmalıdır, hangisi daha büyük ise.

- Yatay boşluk genişliği 2,5 μsan den fazla olmalıdır.

- Dikey boşluk genişliği 450 μsan den fazla olmalıdır.

Tasarım ve özellikler haber verilmeksizin değiştirilebilir.

Model ismi SDM-S75N DM-S95N
LCD panel Panel tipi: a-Si TFT Aktif Matris
Resim boyutu: inç 17,0 19,0
Giriş sinyali formatı RGB çalışma frekansı Yatay: 28 – 80 kHz (analog RGB)28 – 64 kHz (dijital RGB)Dikey: 48 – 75 Hz (analog RGB)60 Hz (dijital RGB)
Çözünürlük Yatay: Maks.1280 noktaDikey: Maks.1024 satır
Giriş sinyal tipleri(Dijital/Analog)	Dijital × 1/Analog × 1
Giriş sinyal seviyeleri Analog RGB video sinyali0,7 Vp-p, 75 Ω, pozitifSYNC sinyaliTTL seviye, 2,2 kΩ, pozitif veya negatifDijital RGB (DVI) sinyal TMDS (tek link)
Ses girişi Stereo minijack, 0,5 Vrms
Ses çıkışı Stereo minijack
Güç gereksinimleri	100 – 240 V, 50 – 60 Hz, Maks. 1,0 A
Enerji tüketimi	Maks. 45 W	Maks. 50 W
Çalışma sıcaklığı	5 – 35 °C
Destek tipi	–	–
Boyutlar (genişlik/yükseklik/derinlik)	Yaklaşık369 \times 315 \times 66mm	Yaklaşık414 \times 348 \times 69$ mm
Kütle	Yaklaşık 4,3 kg	Yaklaşık 5,2 kg
Tak ve Çalıştır	DDC2B
Aksesuarlar	Bkz sayfa 6.

1) Tavsiye edilen yatay ve dikey zamanlama koşulu
- Yatay sync genişliği toplam yatay zamanın %4,8 sinden veya 0,8 μs, den fazla olmalıdır, hangisi daha büyük ise.
- Yatay boşluk genişliği 2,5 μsan den fazla olmalıdır.
- Dikey boşluk genişliği 450 μsan den fazla olmalıdır.

Tasarım ve özellikler haber verilmeksizin değiştirilebilir.
