MODE D'EMPLOI HDCE-100 SONY

Localisation et fonctions des pièces ....3

Exemple de configuration système....5

Précautions d'utilisation ....7

Environnement d'installation 7

Pour empêcher les interférences électromagnétiques dues aux dispositifs de communication portables.... 7

Caractéristiques techniques ....7

Présentation

L'adaptateur d'extension pour caméra HDCE-100 est conçu pour permettre le raccordement d'une caméra à une unité de commande de caméra (CCU), ainsi que la conversion du format de liaison entre elles de la fibre optique à la fibre monomode. En outre, le HDCE-100 est utilisé en connectant l'unité de processeur de bande de base BPU4000 et il alimente l'adaptateur pour système de caméra CA4000.

Possibilité de montage en rack

Le HDCE-100 peut être installé sur un rack 19 pouces EIA standard (jusqu'à trois unités dans un espace de 3U).

Pour plus d'informations sur le montage en rack, contactez un revendeur ou représentant Sony.

Localisation et fonctions des pièces

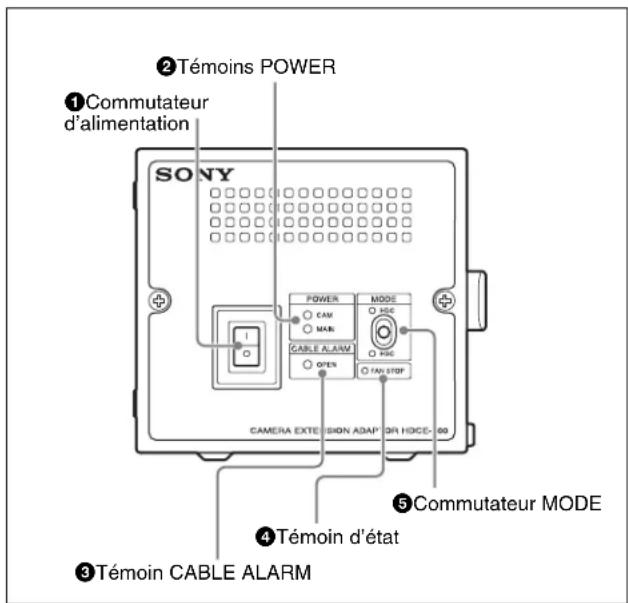

Panneau avant

SONY ①Commutateur d'alimentation ②Témoins POWER POWER MODE CAM HSC MARK CABLE ALARM HSC OPEN FAN STOP CAMERA EXTENSION ADAP FOR HDCE-00 ⑤Commutateur MODE ④Témoin d'état ③Témoin CABLE ALARM

① Commutateur d'alimentation

Ce commutateur commande l'alimentation de l'ensemble du système, y compris le HDCE-100, la caméra vidéo, etc. En position « I », le système est sous tension. En position « O », il est hors tension.

②Témoins POWER

Lorsque le système est sous tension, le témoin MAIN et le témoin CAM s'allument.

③Témoin CABLE ALARM

OPEN (rouge) :

S'allume quand la caméra n'est pas connectée via le câble en fibres optiques. Aussi longtemps que le voyant est allumé, la caméra n'est pas sous tension.

④Témoin d'état

FAN STOP (rouge) :

S'allume lorsque le ventilateur est à l'arrêt.

⑤ Commutateur MODE

HSC :

Le témoin HSC s'allume en vert.

Le HDCE-100 alimente la caméra HSC connectée au connecteur CAM/BPU et il transmet/reçoit les signaux entre la caméra et la CCU.

HDC :

Le témoin HDC s'allume en vert.

Le HDCE-100 alimente la caméra HDC connectée au connecteur CAM/BPU et il transmet/reçoit les signaux entre la caméra et la CCU.

Le HDCE-100 alimente le CA4000 via le BPU4000 lorsque le HDCE-100 est connecté au BPU4000. Lors de cette connexion, les images, le son et les signaux de commande ne sont ni émis, ni reçus.

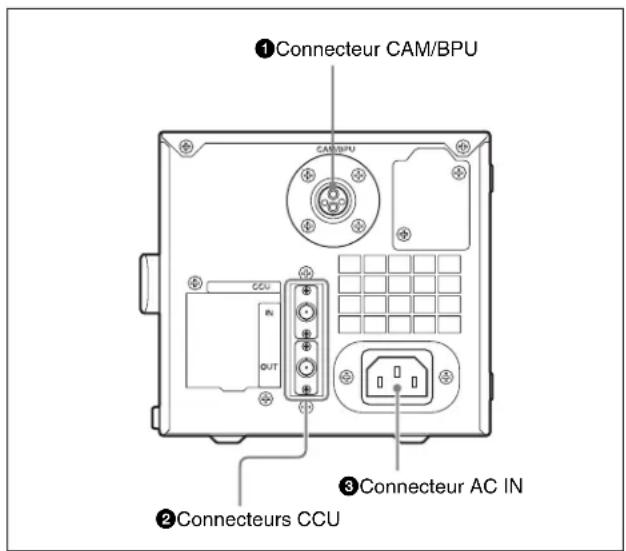

Panneau arrière

①Connecteur CAM/BPU ②Connecteurs CCU ③Connecteur AC IN

① Connecteur CAM/BPU (connecteur à fibre optique)

À raccorder à la caméra couleur HD ou au BPU4000 avec un câble à fibre optique.

Remarque

Si de la poussière ou d'autres saletés sont présentes sur la face de raccordement du câble à fibre optique, des erreurs de transmission se produisent. Lorsque vous n'utilisez pas le connecteur, veillez à le protéger à l'aide du couvercle fourni.

② Connecteurs CCU (connecteur ST pour fibre monomode)

À raccorder à l'adaptateur CCU numérique Triax HD HDFX200 ou à un connecteur de conversion d'une autre marque que Sony avec un câble pour fibre monomode.

Remarque

Si de la poussière ou d'autres saletés sont présentes sur la face de raccordement du connecteur ST, des erreurs de transmission se produisent. Lorsque vous n'utilisez pas le connecteur, veillez à le protéger à l'aide du couvercle fourni.

③Connecteur AC IN

Utilisez le cordon d'alimentation pour le raccorder à une prise secteur. Le support de fiche peut être utilisé pour fixer le cordon d'alimentation à l'appareil.

Exemple de configuration système

Remarques

La production de certains des périphériques et dispositifs associés décrits ci-dessous a cessé. Pour obtenir des conseils sur le choix des dispositifs, veuillez contacter un revendeur ou représentant Sony.

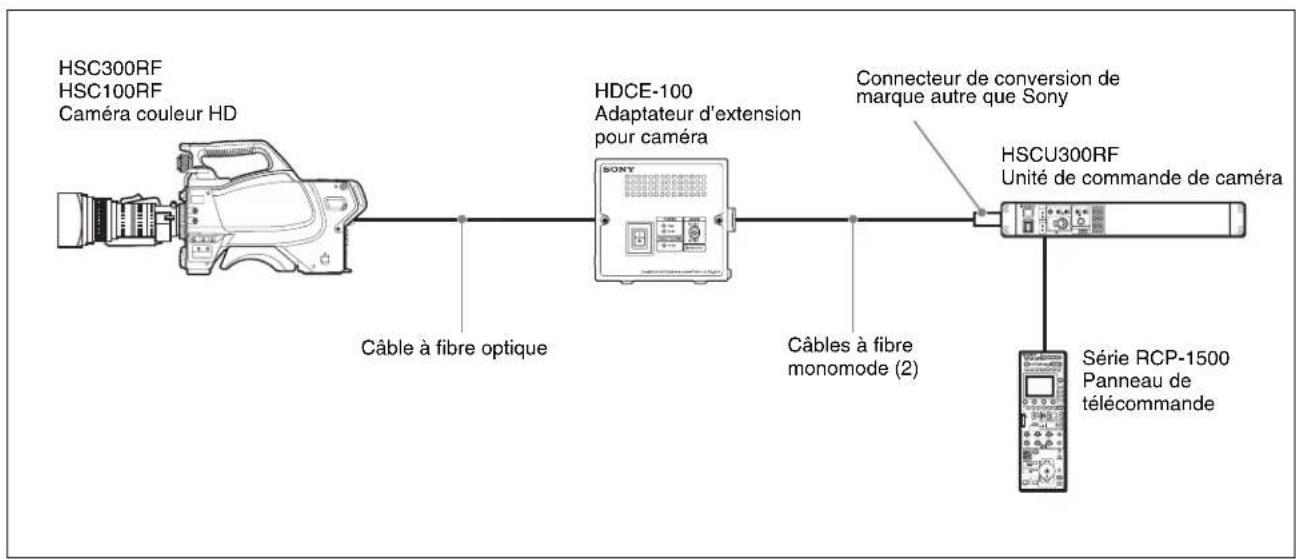

Mode HSC


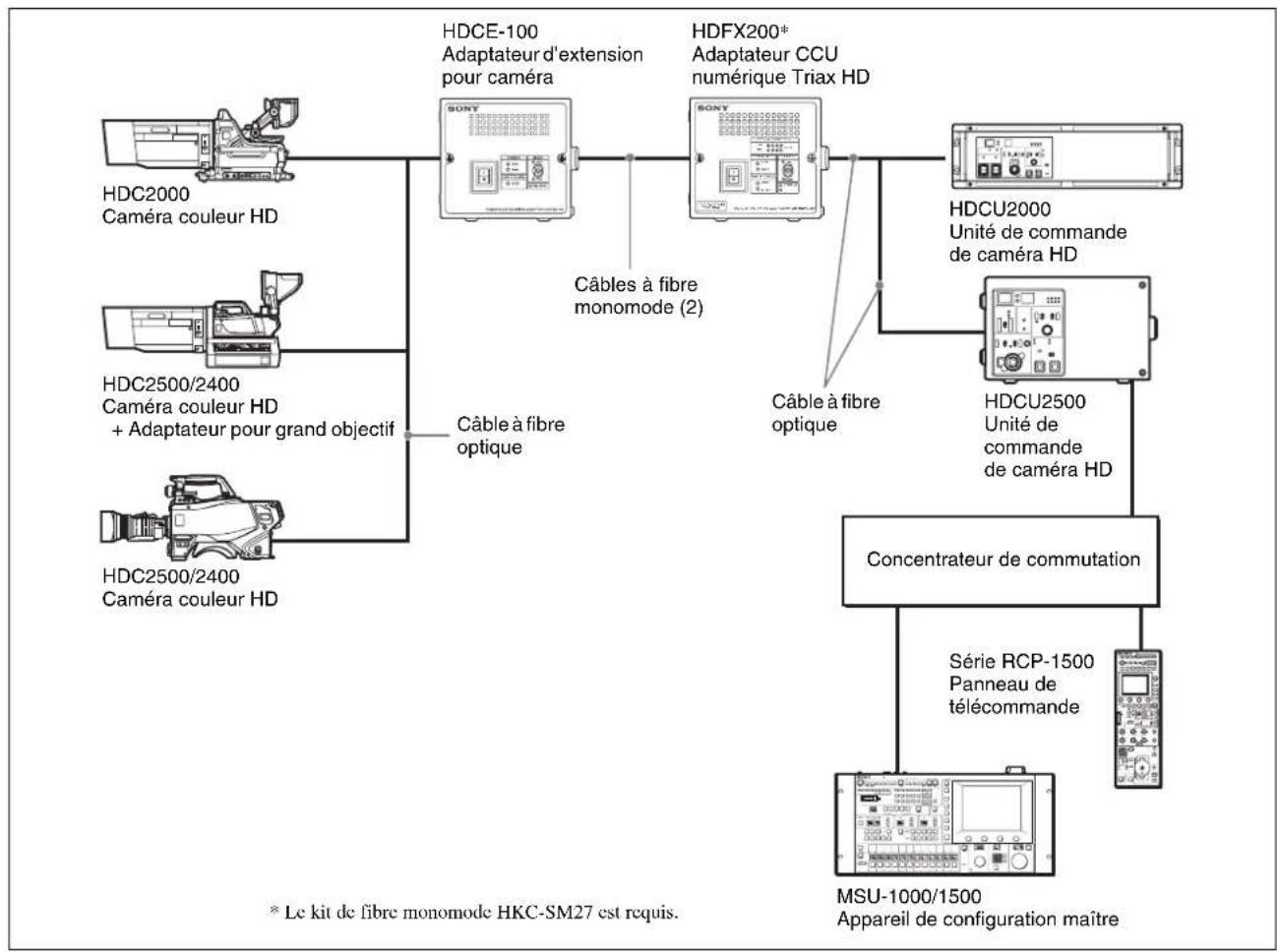

Mode HDC


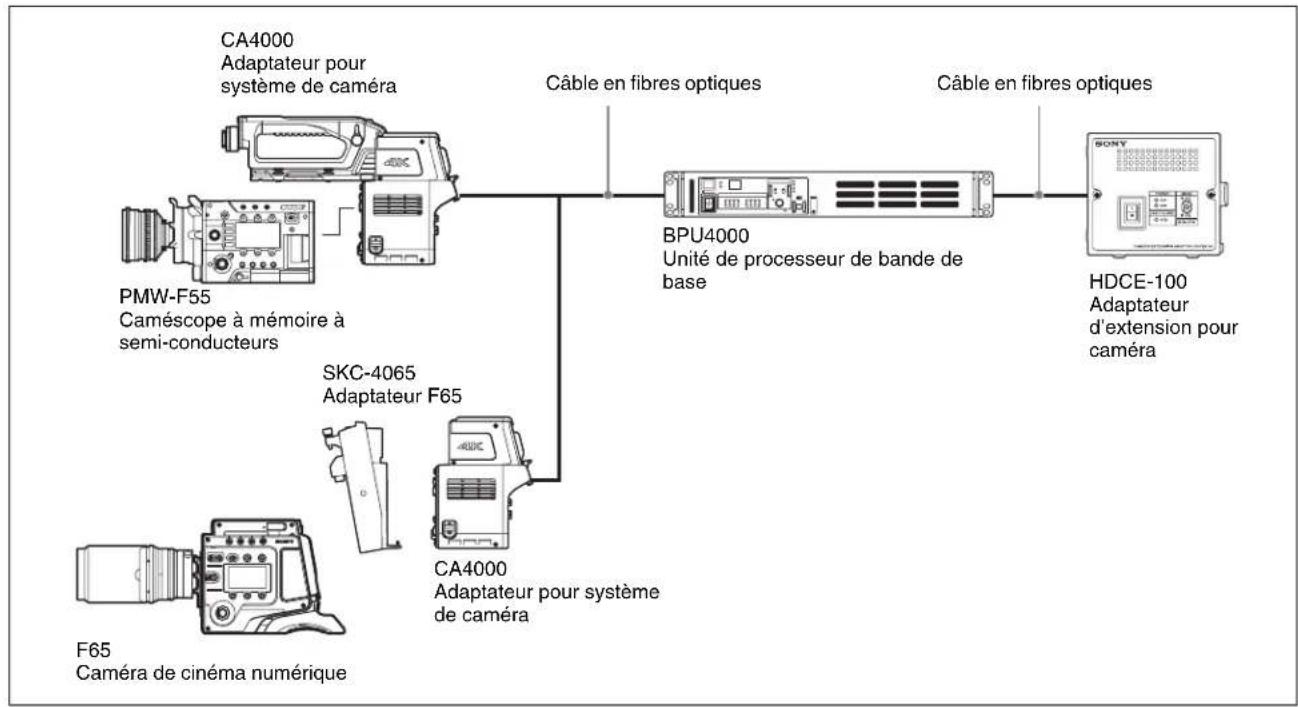


Précautions d'utilisation

Si l'appareil est soudainement déplacé d'un endroit froid à un endroit chaud, ou si la température ambiante augmente brusquement, de l'humidité peut se former sur la surface externe de l'appareil et/ou à l'intérieur de l'appareil. Ce phénomène est connu sous le nom de condensation. Si de la condensation se produit, mettez l'appareil hors tension et patientez le temps que la condensation disparaisse avant d'utiliser l'appareil. L'utilisation de l'appareil avec de la condensation pourrait endommager l'appareil.

Le ventilateur est une pièce consommable qui nécessitera un remplacement périodique.

Lorsque vous utilisez l'appareil à température ambiante, le cycle de remplacement est d'environ 5 ans.

Mais, ce cycle de remplacement ne représente qu'une indication et ne garantit pas la durée de vie de ce consommable. Pour plus de détails sur le remplacement de ces pièces, veuillez contacter votre revendeur.

La durée de vie du condensateur électrolytique est de 5 ans environ, sous des températures de fonctionnement normales et pour un usage normal (8 heures par jour, 25 jours par mois). Si l'utilisation dépasse la fréquence d'utilisation normale, la durée de vie peut être réduite en conséquence.

Environnement d'installation

Vérifiez que l'environnement d'installation répond aux conditions suivantes :

• Sec et bien aéré
• Non exposé à des températures élevées ou non situé à proximité de sources de chaleur
• Non soumis à de puissants champs électriques ou magnétiques
• Non exposé aux rayons directs du soleil, à des lampes puissantes, etc.

Pour empêcher les interférences électromagnétiques dues aux dispositifs de communication portables

L'utilisation de téléphones cellulaires ou d'autres appareils de communication à proximité de cette unité peut entraîner des dysfonctionnements et interférer avec les signaux audio et vidéo.

Il est recommandé d'éteindre les appareils de communication portables à proximité de cette unité.

Caractéristiques techniques

Généralités

Alimentation 100 à 240 V CA, 50/60 Hz

Consommation électrique

$$ 4, 5 \mathrm{A} \max. $$

Température d'utilisation 5 °C à 40 °C (41 °F à 104 °F)

Température de rangement

$$ - 2 0 ^ {\circ} \mathrm{C} \text {à} + 6 0 ^ {\circ} \mathrm{C} (- 4 ^ {\circ} \mathrm{F} \text {à} + 1 4 0 ^ {\circ} \mathrm{F}) $$

Poids Environ 4,0 kg (8 lb 13 oz)

Schémas des dimensions (unité : mm/pouces)

366 / 14 1/2

Connecteur d'entrée/sortie

CAM/BPU Connecteur à fibre optique (1)

Connecteurs d'entrée

AC IN Connecteur 100 - 240 V CA (1)

CCU IN Connecteur ST pour fibre monomode (1)

Connecteur d'entrée

CCU OUT Connecteur ST pour fibre monomode (1)

Signaux acheminés

CAMERA → CCU

• Vidéo de caméra
  • Audio (INCOM, MIC)

CCU → CAMERA

• Vidéo de retour
• Vidéo de prompteur
  • Audio (INCOM, PGM)

Accessoires fournis

Vis B4 × 4 (pour montage en rack) (4)

Guide d'utilisation (1)

Mode d'emploi (CD-ROM) (1)

La conception et les caractéristiques techniques sont sujettes à modification sans préavis.

Remarques

• Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.
• Sony n'assumera pas de responsabilité pour les réclamations, quelle qu'elles soient, effectuées par les utilisateurs de cet appareil ou par des tierces parties.
• Sony n'assumera pas de responsabilité pour la cessation ou l'interruption de tout service lié à cet appareil, résultant de quelque circonstance que ce soit.

Le matériel contenu dans ce manuel comporte des informations qui sont la propriété de Sony Corporation et est exclusivement destiné à l'usage des acheteurs de l'appareil décrit dans ce manuel.

Sony Corporation interdit expressément la reproduction de toute partie de ce manuel ou l'utilisation de celui-ci à d'autres fins que l'exploitation ou l'entretien de l'appareil décrit dans ce manuel sans l'autorisation expresse écrite de Sony Corporation.
