Tycam Guard - Caméra de surveillance DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Marque	Delta Dore
Modèle	Tycam Guard
Type de produit	Caméra de surveillance extérieure
Dimensions (L × H × P)	190,6 × 73,0 × 89,1 mm
Poids	490 g
Alimentation	Secteur 12 V ≡ 0,6 A ou PoE 802.3af (classe 3)
Consommation électrique	7 W (secteur) / 8,5 W max (PoE)
Résolution vidéo	Full HD 1920 × 1080 pixels
Angle de vue	107° horizontal, 56° vertical, 127° diagonal
Vision nocturne	Infrarouge jusqu'à 30 m, couleur jusqu'à 30 m
Stockage	Carte Micro SD/SDHC/SDXC jusqu'à 256 Go (classe 10) – crypté
Connectivité réseau	Wi-Fi 2,4 GHz (b/g/n), Ethernet RJ45 10/100 Mbps, PoE
Détection intelligente	Humain, véhicule, mouvement, zones d'intrusion (4 max), franchissement de ligne
Audio bidirectionnel	Oui (microphone et haut-parleur intégrés)
Sirène intégrée	Oui, jusqu'à 90 dB
Projecteur LED	Oui (flash dissuasif et vision nocturne couleur)
Indice de protection	IP67 (étanche à la poussière et à l'eau)
Température d'utilisation	-30 °C à +60 °C
Fonctions additionnelles	Zoom numérique ×4, mode intimité, compensation contre-jour, retournement image, routines programmables, notifications push, enregistrement continu ou sur détection (35 s), visionnage à distance via application Tydom
Compatibilité	Application Tydom (iOS/Android), système d'alarme TYXAL+
Entretien	Vérifier périodiquement les câblages et connexions, nettoyer l'objectif avec un chiffon doux légèrement humide, éliminer insectes/toiles d'araignée
Sécurité et conformité	Respecter la vie privée, ne pas filmer la voie publique, informer les personnes filmées, utiliser un réseau Wi-Fi sécurisé
Pièces détachées / Réparabilité	Carte mémoire standard (remplaçable), clé pour couvercle, gaine d'étanchéité RJ45, switch PoE optionnel. Support Delta Dore pour décryptage de carte SD en cas de besoin
Contenu de la boîte	Caméra, connecteurs, adaptateur secteur 1,5 m, prises EU/UK, clé couvercle, sachet vis/chevilles, gabarit perçage, gaine étanchéité RJ45, câble RJ45 1,5 m, guide d'installation, documentation réglementaire

FOIRE AUX QUESTIONS - Tycam Guard DELTA DORE

Comment installer la caméra Tycam Guard ?

Fixez le socle au mur ou au plafond à l'aide du gabarit de perçage et des chevilles fournies. Orientez la caméra en desserrant l'écrou A, puis raccordez l'alimentation secteur ou PoE. Insérez une carte Micro SD (jusqu'à 256 Go) si nécessaire. Connectez-vous à l'application Tydom et suivez le guide d'association Wi-Fi ou Ethernet.

Comment connecter la Tycam Guard en Wi-Fi ?

Assurez-vous que votre réseau Wi-Fi est en 2,4 GHz (la caméra ne supporte pas le 5 GHz). Dans l'application Tydom, lancez l'association et sélectionnez votre réseau. Un débit montant d'au moins 256 kbit/s est recommandé pour la qualité HD.

Quels sont les modes de détection disponibles ?

La caméra propose quatre modes : Humain (détection uniquement des personnes), Véhicule (uniquement les véhicules), Mouvement (tout type de mouvement) et Franchissement de ligne (alerte si une personne traverse une ligne virtuelle). Vous pouvez également définir jusqu'à 4 zones d'intrusion personnalisées.

Comment activer la vision nocturne couleur ?

La vision nocturne couleur est automatique lorsque le projecteur LED est intégré. Activez l'option dans les réglages de la caméra via l'application Tydom. La portée est de 30 m en couleur comme en infrarouge.

Quelle est la durée d'enregistrement avec une carte mémoire ?

La durée dépend de la capacité de la carte et du mode d'enregistrement. Exemples : 8 Go = 2 jours en continu, 32 Go = 8 jours, 128 Go = 32 jours. En mode détection, les vidéos de 35 secondes sont enregistrées et effacées après 30 jours si la carte est pleine.

Puis-je utiliser la caméra sans abonnement ?

Oui, la caméra fonctionne sans abonnement. Les vidéos sont stockées localement sur la carte SD cryptée. L'application Tydom est gratuite et permet l'accès à distance via votre compte personnel.

Comment réinitialiser la Tycam Guard ?

Appuyez sur le bouton RESET situé sous le couvercle de la carte mémoire pendant 5 secondes. La caméra redémarrera et sera réinitialisée aux paramètres d'usine. Vous devrez la réassocier via l'application Tydom.

La caméra est-elle étanche ?

Oui, la Tycam Guard possède un indice de protection IP67, ce qui signifie qu'elle est totalement protégée contre la poussière et peut être immergée jusqu'à 1 mètre d'eau pendant 30 minutes. Utilisez la gaine d'étanchéité fournie pour le câble RJ45 en extérieur.

Comment intégrer la Tycam Guard à mon système d'alarme Delta Dore ?

La caméra est compatible avec le système d'alarme TYXAL+. Dans l'application Tydom, allez dans Réglages > Mon domicile > Mes équipements > Caméras, puis sélectionnez l'option de synchronisation avec l'alarme. Vous pourrez ainsi recevoir les alertes et déclencher des scénarios.

Que faire si l'image est floue ou de mauvaise qualité ?

Vérifiez que l'objectif est propre (nettoyez avec un chiffon doux). Assurez-vous que la caméra n'est pas en contre-jour – activez la compensation de contre-jour dans les réglages. Si la connexion est faible, réduisez la résolution dans l'application (HD au lieu de Full HD). Évitez les surfaces réfléchissantes à proximité.

MODE D'EMPLOI Tycam Guard DELTA DORE

FR Guide d'installation

EN Installation guide

La qualité de la connexion de votre produit peut être altérée par différentes modifications de l'architecture IP sur lequel il fonctionne. Ces modifications peuvent être, de façon non limitative, un changement de matériel, une mise à jour de logiciel ou un paramétrage, intervenants sur les équipements de votre opérateur ou tout autre équipement multimédia tel que tablette, smartphone, etc...»

IOS est une marque ou une marque déposée de Cisco aux États-Unis et dans d'autres pays, et est utilisée sous licence.

AndroidTM et Google play sont des marques déposées de Google LLC.

Wi-Fi ^TM est une marque déposée par Wi-Fi Alliance.

L'installation et l'utilisation de la caméra doivent être en accord avec la législation locale.

Vous devez respecter la vie privée et l'intimité d'autrui. Il est interdit de filmer la voie publique ou les propriétés voisines. Vous devez également informer par écrit chaque personne travaillant à votre domicile (infirmière, baby sitter...) qu'elles sont susceptibles d'être filmées momentanément pendant leur activité professionnelle.

Pour plus d'informations, consultez les guides de la vidéosurveillance édité par la CNIL.

Traitement des données

L'acquisition de votre caméra connectée, implique l'acceptation de l'exécution du traitement des données.

DELTA DORE utilise une plateforme cloud pour délivrer le service de traitement des données.

Les séquences enregistrées par votre caméra ne sont à aucun moment stockées par la plateforme qui assure ce service.

Les vidéos sont uniquement stockées et chiffrées sur la carte SD de votre caméra et sont seulement accessibles à l'aide de votre compte personnel via l'application Tydom.

L'utilisation de votre caméra nécessite l'application Tydom disponible sur Google Play et App Store.

Téléchargez l'application Tydom

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.

Sommaire

1 - Préconisation d'installation .... 5
2 - Fonctionnement des caméras ....5
3 - Fonctionnement de l'analyse de l'image ....6
4 - Fonctionnement de la caméra Tycam Home ..... 8

4.1 Position par défaut ....8
4.2 Actionnement de la caméra ....8
4.3 Suivi de déplacement....8

5 - Tycam Home 9

5.1 Contenu....9

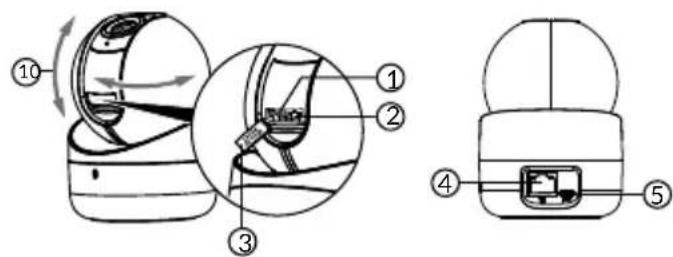

5.2 Description....9

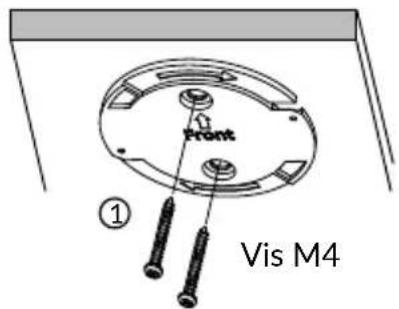

5.3 Fixation 10
5.4 Carte Mémoire 10

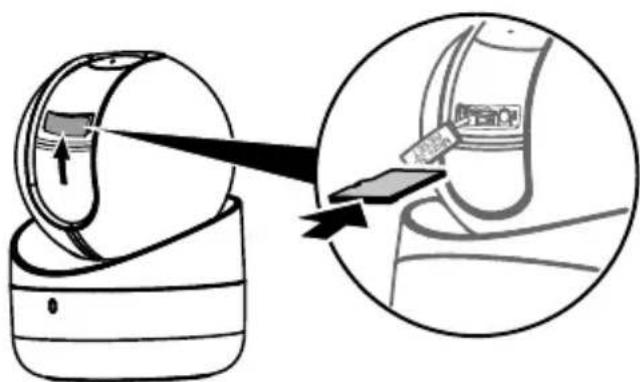

5.5 Remplacement de la carte mémoire ..... 10

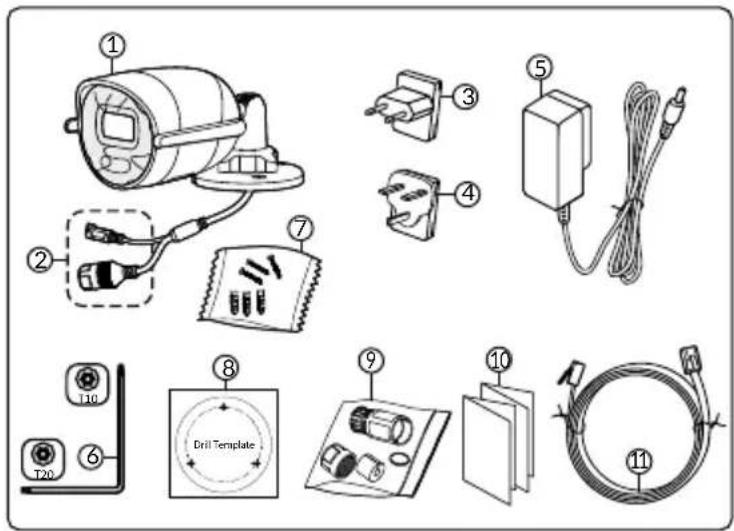

6.1 Contenu 11

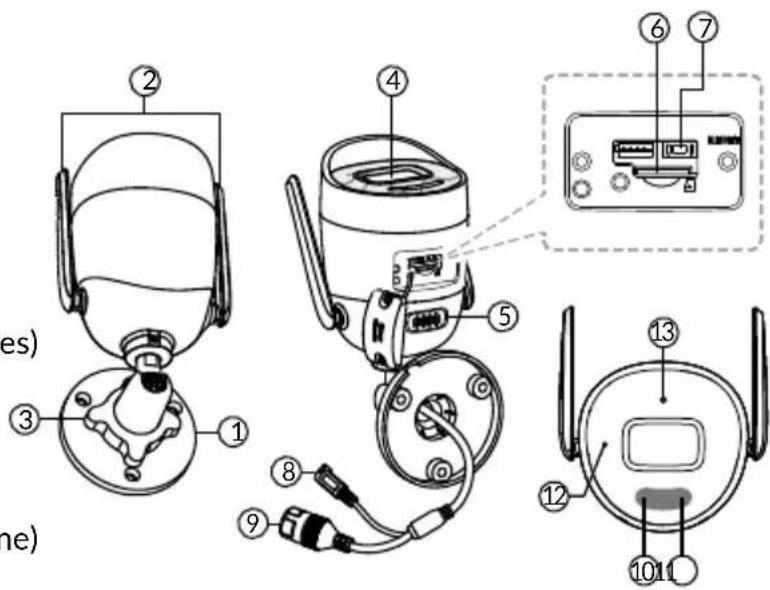

6.2 Description.... 11

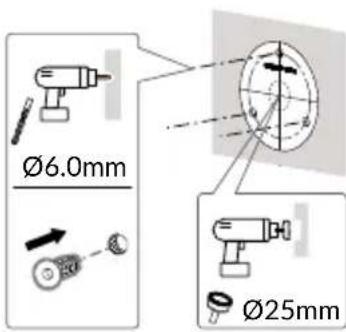

6.3 Fixation.... 12

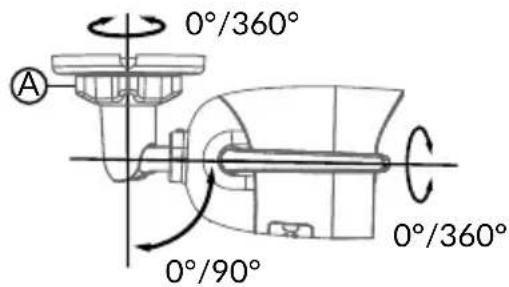

6.4 Réglage 12
6.5 Carte Mémoire 12

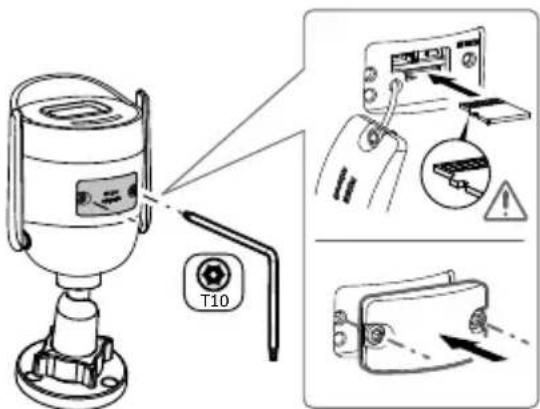

6.6 Remplacement de la carte mémoire ..... 12
6.7 Gaine d'étanchéité pour câble RJ 45 ..... 13

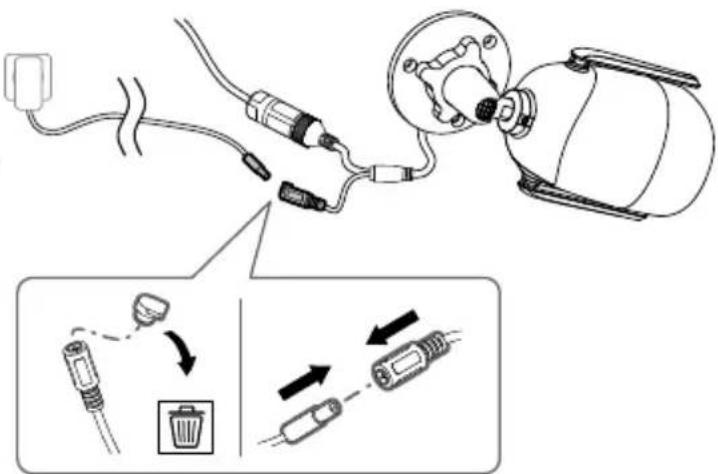

6.8 Raccordement de l'alimentation 13

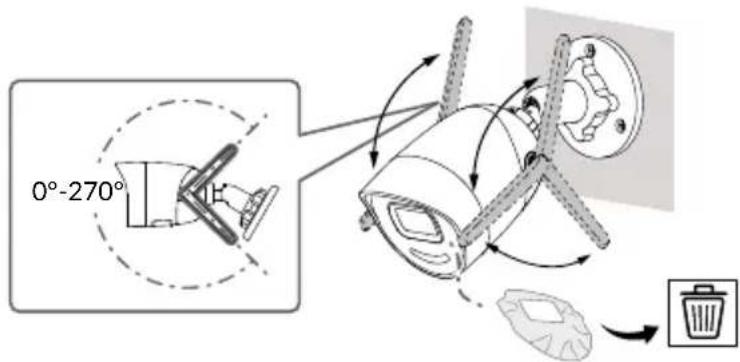

6.9 Finalisation de l'installation 14

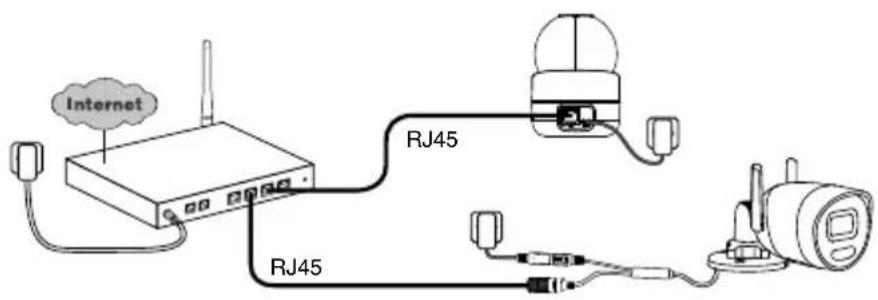

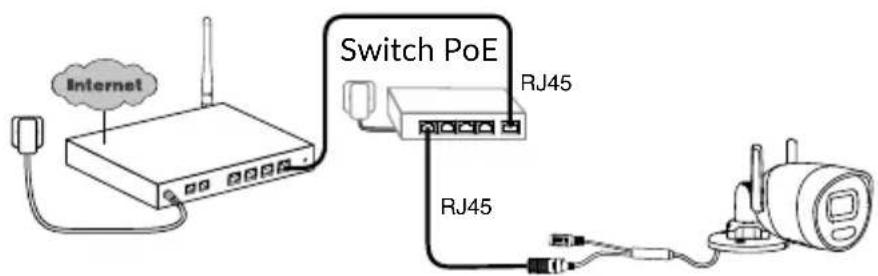

7 - Connexion de la caméra .....14
8 - Application Tydom....15
9 - Suppression de la caméra .....15
10 - Caractéristiques techniques .....16

Les caméras Tycam Home et Tycam Guard sont équipées d'une nouvelle génération de capteurs haute résolution délivrant une image de qualité quelles que soient les conditions d'éclairage.

Connectée à votre box internet ou routeur, la caméra vous permet de visualiser votre habitation sur votre smartphone et d'enregistrer des vidéos et des photos via l'application Tydom.

Vous pouvez, à distance :

• Observer et écouter.
• Lancer un enregistrement instantanément.
• Capturer une photo instantanément.
• Parler avec votre famille et vos proches.
• Visionner les vidéos enregistrées.
• Recevoir des notifications sur détection.

Choix des paramètres de détection :

- Types de détection :

• Détection Humain : La caméra détecte uniquement des humains.
• Détection Véhicule : La caméra détecte uniquement des véhicules.
• Détection de mouvement : La caméra détecte tous types de mouvements.

- Zones d'intrusion :

La caméra détecte tout mouvement dans une ou plusieurs zones de quadrillage pré-définies (maximum 4 zones).

- Détection de franchissement de ligne :

La caméra détecte toute personne qui franchit une ligne de détection pré-définie.

Cette fonction est uniquement disponible sur la caméra Tycam Guard. Le mode de détection par franchissement de ligne nécessite des conditions particulières d'installation : voir §3.

Autres fonctions :

• Association plug-&-play.
• Surveillance à distance.
• Réglage du mode de surveillance :
• Enregistrement automatique sur détection.
• Enregistrement continu avec détection.
• Gestion des enregistrements (sauvegarde format MP4, suppression ...).
• Notifications :
• Des évènements.
• Des alertes détection.
• Des déconnexions et reconnexions de la caméra.

- Interphonie.

- Zoom numérique x4.

- Retournement de l'image.

- Compensation du contre-jour.

- Capture photo.

- Mode intimité.

- Sirène intégrée.

- Synchronisation avec le système d'alarme TYXAL+.

- Programmation du mode de surveillance (Routines).

- Tycam Guard :

- Projecteur LED.

- Vision nocturne Infrarouge, + vision nocturne couleur possible.

- Tycam Home :

- Suivi de déplacement.

- Exploration de la zone de surveillance et suivi de mouvement grâce à une lentille motorisée.

1 - Préconisation d'installation

Pour assurer un fonctionnement optimal :

• Evitez d'installer la caméra dans un endroit pouvant subir de fort changement de luminosité (contre-jour) ou trop sombre.
• Assurez-vous qu'il n'y ait pas de surface réfléchissante trop près de l'objectif de la caméra.
• Ne pas installer la caméra sur un support instable occasionnant des vibrations.
• Evitez la proximité d'une source de chaleur.
• Ne touchez pas l'objectif avec votre doigt.
• N'exposez pas la caméra à la lumière directe du soleil.
• Ne soumettez pas la caméra à des chocs.
• Installez la caméra Tycam Home dans un endroit sec et bien ventilé.
• Le rayonnement électromagnétique peut affecter la transmission des données vidéo et la qualité de l'image.
  N'installez pas la caméra près d'une source de rayonnement électromagnétique.
• L'installation doit être réalisée suivant les règles de l'art de la vidéo surveillance.
• Assurez-vous que tous les équipements associés sont hors tension pendant l'installation.
• Pour le matériel raccordé par prise de

courant, le socle de prise de courant doit être installé à proximité du matériel et doit être aisément accessible.

- 8 caméras max.

- Préconisations pour le fonctionnement de la caméra en Wi-Fi : Wi-Fi 2,4 GHz.

Certaines box internet diffusent 2 réseaux Wi-Fi simultanément, un pour le Wi-Fi

2.4 GHz et un autre pour le Wi-Fi 5 GHz.

Il est impératif d'utiliser le Wi-Fi 2.4 GHz pour la caméra.

Il est parfois nécessaire de renommer distinctement les 2 réseaux Wi-Fi depuis les paramètres de votre box internet selon votre fournisseur.

Vérifier la qualité du débit Wi-Fi dans

l'environnement d'installation de la caméra au préalable, un débit minimum de 1 Mb/s est requis.

Le nombre d'équipements Wi-Fi dans la maison peut réduire de débit ponctuellement, assurez-vous donc que le réseau Wi-Fi n'est pas surchargé.

L'épaisseur des murs et/ou la présence de métal dans ces derniers est aussi un facteur de dégradation de la qualité du débit en WiFi, le cas échéant privilégier une connexion en filaire.

2 - Fonctionnement des caméras

Enregistrement des vidéos

• Les vidéos sont automatiquement effacées au bout de 30 jours.
• Lorsque la limite de stockage de la carte mémoire est atteinte, les vidéos les plus anciennes sont effacées automatiquement.
• La durée d'enregistrement peut varier en fonction du mouvement dans l'image. Ces valeurs sont données à titre indicatif et ne peuvent pas être garanties (voir § 5.4 et § 6.5).
• La durée de vie la carte mémoire dépendra de la carte SD utilisée. Seule la carte SD fournie avec la caméra permet d'assurer une durée de fonctionnement de 2 ans.

Entretien des caméras

• Vérifiez périodiquement les câblages et les connexions de votre caméra.
• Pour les caméras Tycam Guard, vérifiez régulièrement l'absence d'insectes ou de toiles d'araignées pouvant déclencher de fausses alarmes.
  Utilisez un chiffon doux légèrement humide pour nettoyer l'objectif de la caméra.

Les vidéos sont enregistrées en qualité de résolution «moyenne». Chaque vidéo enregistrée sur détection débute 5 secondes avant l'événement pour une durée totale de 35 secondes.

3 - Fonctionnement de l'analyse de l'image

Pour obtenir une analyse optimale des mouvements dans son champ de vision, positionnez la caméra à une hauteur et à une distance suffisante de la zone à surveiller.

Hauteur de la caméra

Tycam Home - hauteur préconisée : Entre 2 et 5m.

Tycam Guard - hauteur préconisée : Entre 2 et 4m.

h

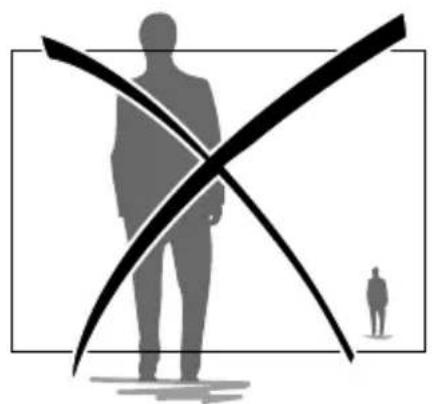

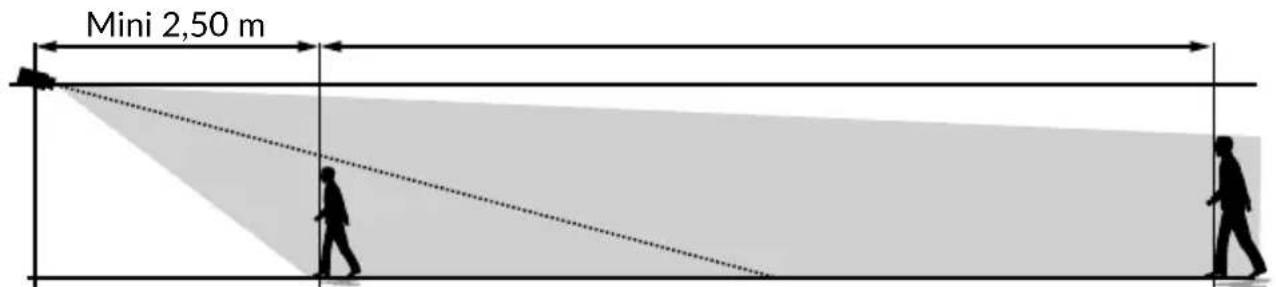

Distance de la zone à surveiller

Champs de vision recommandés (donnés à titre indicatif pouvant varier en fonction de l'environnement) : Minimal : 2,5m / Maximal : 20m (Tycam Home) ou 30m (Tycam Guard).

Mini 2,50 m

Veillez à ce qu'une personne détectée n'apparaisse ni trop petite ni trop grande à l'image.

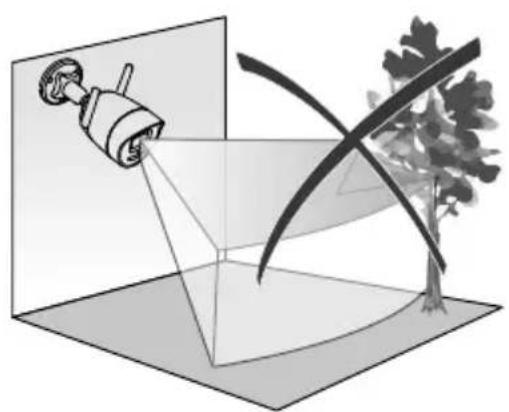

Environnements extérieurs

Évitez les environnements avec un surplus d'arbres, flaques d'eau (effet miroir) pouvant perturber l'analyse de l'image.

Choix des paramètres de détection

A l'aide de l'application Tydom, choisissez le mode de détection adapté à la zone surveillée. L'intelligence artificielle est utilisée dans le processeur de la caméra pour permettre la classification des objets apparaissant dans le champ de surveillance de la caméra. C'est le cœur même d'une remontée d'événements suspects et de la diminution des fausses détections.

Types de détection :

• Détection Humain : La caméra détecte uniquement des humains.
• Détection Véhicule : La caméra détecte uniquement des véhicules.
• Détection de mouvement : La caméra détecte tous types de mouvements.

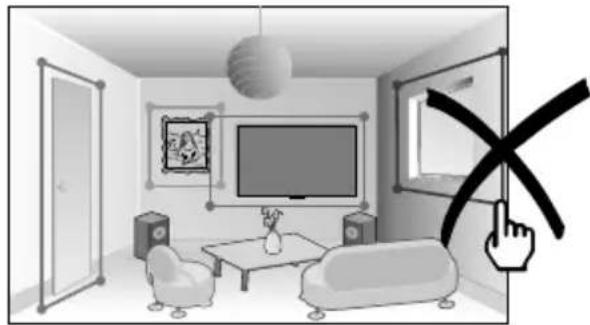

Zones d'intrusion

A l'aide de l'application Tydom, ajoutez des zones sur l'image pour définir des zones d'intrusion.

Toute personne entrant dans la zone est détectée. Vous pouvez ajouter jusqu'à 4 zones d'intrusion que vous pouvez modifier et superposer.

Pour assurer une détection fiable, veillez à ce que la zone à surveiller ne soit pas au bord de l'image.

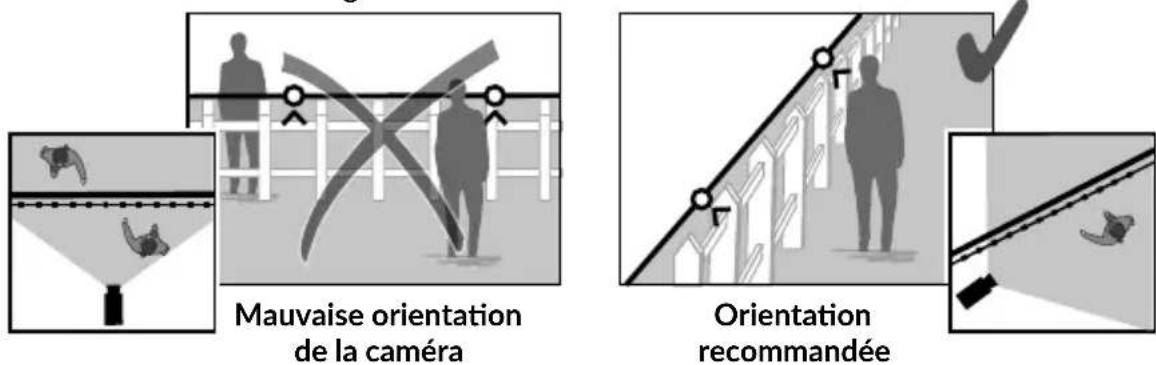

Détection de franchissement de ligne

Orientez et positionnez la caméra à la hauteur recommandée pour assurer une détection fiable

du franchissement. Définissez une ligne de franchissement dans l'application Tydom, toute personne franchissant cette ligne est détectée.

• Pour obtenir un fonctionnement optimal, respectez les préconisations d'installation : Hauteur / Distance / Environnements extérieurs.
• Lorsque le paramétrage de la caméra est terminé, il est impératif d'effectuer un test de détection pour s'assurer que la caméra analyse correctement la scène à surveiller et détecte efficacement les mouvements.

4 - Fonctionnement de la caméra Tycam Home

La caméra Tycam Home possède une lentille motorisée que vous pouvez déplacer dans le sens vertical ou horizontal à l'aide de l'application Tydom. Veillez à ne pas manipuler la caméra motorisée Tycam Home : toute action manuelle sur l'orientation de la caméra engendrera une usure prématurée et un décalage de la position de surveillance par défaut.

4.1 Position par défaut

Vous pouvez définir la position par défaut de la caméra Tycam Home avec l'application Tydom. Cette position prédéfinie est la position de référence de la caméra.

Après chaque mouvement de l'objectif exécuté par la caméra :

• Suivi de mouvement suite à une détection.
• Ordre de déplacement par l'utilisateur depuis l'application Tydom.
• Sortie du mode intimité.

La caméra se replace sur cette position par défaut.

À partir de l'application Tydom, sélectionnez :

Réglage > Mon domicile > Mes équipements > Caméras > Sélectionnez la caméra

Position par défaut.

Réglez la position par défaut souhaitée à l'aide des flèches de déplacement, puis appuyez sur «Valider».

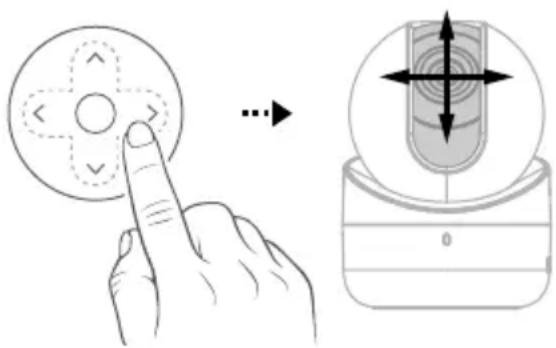

4.2 Actionnement de la caméra

Ouvrez l'interface de la caméra avec l'application Tydom :

• Appuyez sur les flèches pour déplacer la lentille de la caméra.
• Maintenez l'appui pour un déplacement continu.
• Appuyez sur la touche centrale pour revenir à la position par défaut.

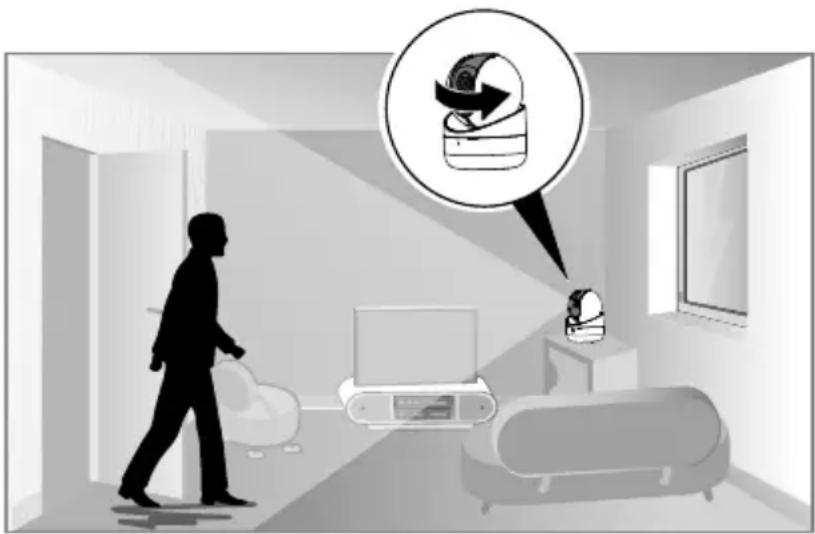

4.3 Suivi de déplacement

Vous pouvez activer le mode «suivi de déplacement» pour détecter et suivre automatiquement une personne se déplaçant dans la zone surveillée.

Lorsque le suivi de déplacement est terminé, la caméra se replace sur la position par défaut.

À partir de l'application Tydom, sélectionnez :

Réglage > Mon domicile > Mes équipements > Caméras > Sélectionnez la caméra

Détection > Sélectionnez

Suivre le déplacement.

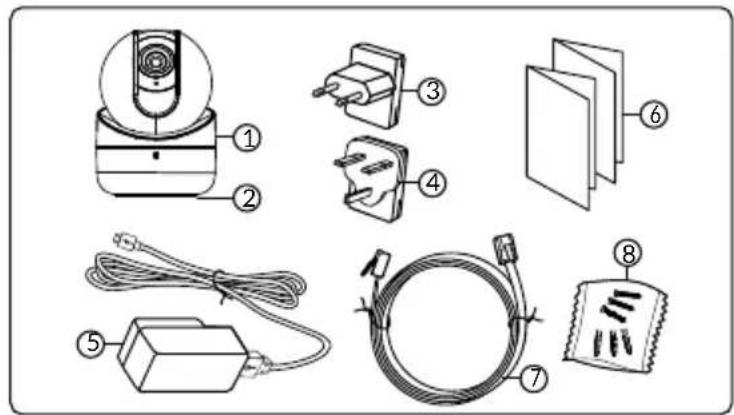

1- Caméra
2- Socle
3- Prise EU
4- Prise UK
5- Adaptateur secteur (3m)
6- Guide d'installation Documentation réglementaire
7- Câble RJ45 (3m)
8- Sachet de vis / chevilles

1- Emplacement carte mémoire
2- Bouton RESET (appui 5 secondes)
3- Couvercle de protection
4- Connecteur Réseau RJ45
5- Prise alimentation USB-C
6- Haut-Parleur
7- Microphone
8- Objectif
9- Cache caméra motorisé
10- Sens de la motorisation (vertical et horizontal)
11- LED infrarouge (vision nocturne)
12- Voyant de fonctionnement

Voyant de fonctionnement Raison de l’état
Rouge fixe Démarrage de la caméra
Bleu fixe La caméra est connectée au serveur
Rouge clignotant lent Absence de connexion au serveur
Bleu clignotant lent	Communication entre la caméra et le serveur dans les cas suivants : - Association en cours
Bleu clignotant rapide	Mise à jour en cours de la caméraAccès à la vidéo en cours
Rouge/Bleu alterné clignotant	Caméra en attente de connexion au serveur

5.3 Fixation

Vous pouvez fixer la caméra sur un mur ou au plafond.

1- Percez les trous de fixation du socle et fixez le socle avec des vis adaptées au support.
2- Positionnez la caméra en alignant les ergots
3- Tournez la caméra vers la droite jusqu'en butée.

La caméra Tycam Home est déjà équipée d'une carte mémoire.

Cette carte permet l'enregistrement de vidéos cryptées lisibles uniquement via l'application Tydom. Vous pouvez augmenter la capacité d'enregistrement en installant une carte de capacité supérieure (Micro SD/ SD HC/ SD XC extensible jusqu'à 256 Go, classe 10 obligatoire).

Nota : Les vidéos enregistrées sur un autre modèle de carte sont également cryptées. En cas de défaillance de la caméra suite à un cambriolage par exemple, afin de décrypter les images d'une carte SD seule, merci de vous adresser au support Delta Dore.

Carte mémoire	Durée d'enregistrement en continu
8 GO 2 Jours
16 GO 4 Jours
32 GO 8 Jours
64 GO 16 Jours
128 GO 32 jours

5.5 Remplacement de la carte mémoire

A l'aide de l'application Tydom, positionnez la caméra en mode vie privée pour accéder au couvercle de la carte mémoire.

• Coupez l'alimentation de la caméra.
• Ouvrez le couvercle de protection
• Insérez la nouvelle carte mémoire en respectant le sens indiqué, puis repositionnez le couvercle.
• Rétablissez l'alimentation de la caméra.
• Formatez la carte à l'aide de l'application Tydom.

1- Caméra
2- Connecteurs
3- Prise EU
4- Prise UK
5- Adaptateur secteur (1m50)
6- Clé couvercle carte mémoire
7- Sachet de vis / chevilles
8- Gabarit de perçage
9- Gaine d'étanchéité câble RJ 45
10- Guide d'installation Documentation réglementaire
11- Câble RJ45 (1m50)

1- Socle
2- Antennes Wi-Fi
3- Vis de serrage
4- Objectif
5- Haut-parleur
6- Emplacement carte mémoire
7- Bouton RESET (appui 5 secondes)
8- Prise alimentation
9- Connecteur Réseau RJ45
10- Flash
11- LED infrarouge (vision nocturne)
12- Microphone
13- Voyant de fonctionnement

Voyant de fonctionnement Raison de l’état
Rouge fixe Démarrage de la caméra
Bleu fixe La caméra est connectée au serveur
Rouge clignotant lent Absence de connexion au serveur
Bleu clignotant lent	Communication entre la caméra et le serveur dans les cas suivants :- Association en cours
Bleu clignotant rapide	Mise à jour en cours de la caméraAccès à la vidéo en cours
Rouge/Bleu alterné clignotant Caméra en attente de connexion au serveur

6.3 Fixation

• Percer les trous de fixation à l'aide du gabarit de perçage.
• Fixez le socle avec les vis et les chevilles fournies.

• Desserrez l'écrou A.
• Orientez la caméra correctement puis resserrez l'écrou A.

0°/360° A 0°/90° 0°/360°

Pour les installations nécessitant un câblage des prises en extérieur, un boîtier de raccordement extérieur est disponible en option.

BRE TYCAM GUARD

Réf : 6417019

La caméra Tycam Guard est déjà équipée d'une carte mémoire.

Cette carte permet l'enregistrement de vidéos cryptées lisibles uniquement via l'application Tydom. Vous pouvez augmenter la capacité d'enregistrement en installant une carte de capacité supérieure (Micro SD/ SD HC/ SD XC extensible jusqu'à 256 Go, classe 10 obligatoire).

Nota : Les vidéos enregistrées sur un autre modèle de carte sont également cryptées. En cas de défaillance de la caméra suite à un cambriolage par exemple, afin de décrypter les images d'une carte SD seule, merci de vous adresser au support Delta Dore.

Carte mémoire	Durée d'enregistrement en continu
8 GO 2 Jours
16 GO 4 Jours
32 GO 8 Jours
64 GO 16 Jours
128 GO 32 jours

6.6 Remplacement de la carte mémoire

• Coupez l'alimentation de la caméra.
• Otez les 2 vis du couvercle à l'aide de la clé fournie.
• Insérez la nouvelle carte mémoire en respectant le sens indiqué.
• Fixez le couvercle.
• Rétablissez l'alimentation de la caméra.
• Formatez la carte à l'aide de l'application Tydom.

T10

6.7 Gaine d'étanchéité pour câble RJ 45

Si nécessaire, vous pouvez installer l'accessoire d'étanchéité pour le câble RJ 45.

1- Prise d'interface réseau de la caméra
2- Joint d'étanchéité
3- Prise réseau
4- Bouchon d'étanchéité
5- Joint d'étanchéité en caoutchouc
6- Écrou de serrage
7- Câble réseau provenant du routeur sans fil

Montage

1. Passez le câble réseau (7) (sans prise) par l'écrou de serrage (6), le joint d'étanchéité en caoutchouc (5) (le bord intérieur du joint de caoutchouc doit faire face au bouchon d'étanchéité), puis par le bouchon d'étanchéité (4) en respectant cet ordre.
2. Sertissez une prise réseau RJ-45 (3) sur l'extrémité du câble en prenant soin d'insérer les paires torsadées de fils dans l'ordre adéquat.
3. Placez le joint d'étanchéité (2) sur l'extrémité de la prise d'interface réseau de la caméra (1).
4. Insérez la prise réseau (3) dans la prise d'interface réseau de la caméra (1).
5. Insérez le joint d'étanchéité en caoutchouc (5) dans le bouchon d'étanchéité (4), puis vissez l'écrou de serrage (6) sur le bouchon d'étanchéité (4) sans le serrer complètement.
6. Alignez le système d'encliquetage du bouchon d'étanchéité (4) avec l'encoche qui se trouve sur la prise d'interface réseau de la caméra (1), puis vissez 1/4 de tour le bouchon d'étanchéité (4) sur la prise d'interface réseau de la caméra (1).
7. Resserrez l'écrou 6, le raccordement étanche de la prise RJ45 est terminé.

6.8 Raccordement de l'alimentation

- Connectez la prise d'alimentation.

6.9 Finalisation de l'installation

• Orientez les antennes Wi-Fi vers le haut.
• Ôtez le film de protection de la caméra.

0°-270°

7 - Connexion de la caméra

Choisissez votre mode de connexion :

Mode de connexion par liaison Wi-Fi (2.4 GHz). Le réseau Wi-Fi local doit obligatoirement être sécurisé.

Ethernet

Internet RJ45 RJ45

Mode de connexion par liaison Ethernet RJ45 (Cat. 5E, max. 100m).

POE

Internet Switch PoE RJ45 RJ45

Le mode de connexion PoE permet d'alimenter la caméra par la liaison Ethernet RJ45, il nécessite l'installation d'un Switch ou d'un Injecteur PoE ainsi qu'un câble Ethernet (non fourni). Type et longueur max selon le switch utilisé (Poe SW4 : 250m max).

Option switch PoE : Poe SW4 Réf : 6417010

Débit

En cas de difficulté de connexion à distance, vous pouvez modifiez la résolution de votre caméra dans l'application.

Réglage de la résolution	Débit montant utilisé par caméra
Full HD 512	kbit/s
HD 256	kbit/s

La box internet/routeur nécessite 100 kbit/s pour son propre fonctionnement.

Première mise sous tension :

- A la première mise sous tension ou après la suppression de la caméra, le temps nécessaire pour établir la connexion avec le serveur sécurisé est d'environ 3 minutes. Il peut durer jusqu'à 7 minutes si une mise à jour logicielle est nécessaire.

Associez votre caméra à l'application Tydom en vous assurant que votre smartphone/ tablette soit bien connecté au réseau local.

Lancez l'application Tydom et laissez-vous guider.

9 - Suppression de la caméra

Pour supprimer la caméra du système, à partir de l'application Tydom, sélectionnez : Réglage > Mon domicile > Mes équipements > Caméras > Sélectionnez la caméra > Supprimer

10 - Caractéristiques techniques

	Tycam Home Tycam Guard
Alimentation	Alimentation secteurINPUT: 100-240V ~ 50-60Hz 0,3 AOUTPUT: 5V ≡ 1,6A	Alimentation PoE - 802.3af Class 3Alimentation prise secteur :INPUT: 100-240V ~ 50-60Hz 0,3 AOUTPUT: 12V ≡0,6A
Consommation	8 W	7 W max alimentation prise secteur /8,5 W max PoE
Réseau RJ45	Ethernet 10 - 100 Mbps
Réseau Wi-Fi Wi-Fi IEEE 802.11b/g/n 2,4GHz (5GHz non compatible)Portée 80m (varie selon l'environnement à proximité de la caméra)		Wi-Fi IEEE 802.11b/g/n 2,4GHz (5GHz non compatible)Portée 120m (varie selon l'environnement à proximité de la caméra)
ONVIF	Profil T.La configuration en ONVIF des caméras Tycam Home et Tycam Guard requiert l'installation d'une box maison connectée Delta Dore (Tydom 1.0 / Tydom Home / Tydom Pro / Tywell / Tydom 2.0).L'utilisation du mode Expert nécessite obligatoirement des compétences avancées en matière de réseau et de sécurité, afin d'assurer la conformité de l'installation et la protection des données personnelles des utilisateurs.Aucun support technique Delta Dore n'est assuré dans l'utilisation du mode Expert et dans l'activation de la compatibilité ONVIF.Pour avoir plus d'informations sur le mode expert et la configuration ONVIF, scannez le QR code ci-dessous :
Capteur optique / Focale 2	Mégapixels, 2,8mm 2 Mégapixels, 2,8mm
Cache caméra motorisé	OUI -
Angle de prise de vue	H 108° / V 59° / Diag : 129° H 107° / V 56° /Diag : 127°
Motorisation du capteur Rotation horizontale : 0-355° - Rotation vertical : -10° -90°		-
Intensité lumineuse mini. 0	Lux (avec LED Infrarouge)
Vision de nuit	Vision nocturne infrarouge Automatique- Portée 20 m	Vision nocturne infrarougeAutomatique - Portée 30mVision nocturne couleur automatiquePortée 30m
Résolution FullHD - 1920*	1080 pixels
Carte Micro SD /SD HC/SD XC	Extensible jusqu'à 256 Go - Classe 10 obligatoire
Détection personnalisée Humain	Zones d'intrusionSuivi de de déplacement	HumainVéhiculeZones d'intrusionLigne de franchissementFlash dissuasif
Audio bidirectionnel	OUI OUI
Sirène intégrée	OUI - Max 90db OUI - Max 90db
Température d'utilisation et humidité	-10°C / 40°C95% d'humidité ou moins sans condensation	-30°C / +60°C10% ~ 95% sans condensation
Température de stockage et humidité	-20°C / +60°C - 0% ~ 90% sans condensation	-30°C / 60°C
Indice de protection	- IP67
Dimensions caméra ∅ 82.4	× 113.6 mm 190.6 × 73.0 × 89.1 mm
Poids caméra 280gr 490gr

FR

Legal information

BRE TYCAM GUARD
Réf : 6417019

BRE TYCAM GUARD
Réf : 6417019
