MODE D'EMPLOI Ovation Rêve E-3 Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Ovation Rêve E-3 (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITEE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration/.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• Le luminaire doit être placé de manière à ce qu'il ne soit pas possible de le regarder de manière fixe à une distance inférieure à 3,0 m.
• Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé par un câble ou cordon spécial disponible exclusivement auprès du fabricant ou de son prestataire de service.
• La source lumineuse contenue dans ce luminaire ne peut être remplacée que par le fabricant ou son prestataire de service ou une personne suffisamment qualifiée.
• Ce luminaire est uniquement réservé à un usage professionnel.
  • N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.
• N'utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement (IP20).
• Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne.
  • N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
• Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.
• ATTENTION : le boîtier de cet appareil est brûlant lors du fonctionnement.
• ATTENTION : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.
• Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
• Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.
• Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• La température ambiante maximale supportée par cet appareil est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. Consultez le site Contact Us pour trouver nos coordonnées.

Ce Qui est Inclus

• Ovation Rêve E-3

• Un cordon d'alimentation Seetronic Powerkon

• Filtre de flou

• Porte-gobo en métal

• Un Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Électrique

Vous pouvez connecter jusqu'à 3 Ovation Rêve E-3 à 100 V, 4 unités à 120 V, 7 unités à 208 V, 8 unités à 230 V ou 8 unités à 240 V. Ne dépassez jamais cette limite. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune	Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Replacement du Fusible

1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis Phillips, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Ovation Rêve E-3 fonctionnera avec un jeu d'orgues DMX au moyen de connexions série DMX à 3 et 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Ovation Rêve E-3 utilise une connexion de données DMX à 3 et 5 broches pour ses personnalités DMX: 1Ch, 5Ch, 6Ch, 8Ch, 12Ch, 14Ch1, 14Ch2, 18Ch et HSV. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

Connexion Maître/ Esclave

Le Ovation Rêve E-3 utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation Rêve E-3 supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Mise à jour logicielle par USB

Le Ovation Rêve E-3 supporte une mise à jour logicielle par USB à l'aide du port USB intégré. Pour mettre à jour le logiciel à l'aide d'une clé USB, procédez comme suit:

1. Allumez l'appareil et branchez la clé USB dans le port USB.
2. Une fois que la clé USB a été détectée, le message « Upgrade Firmware » (mise à jour du micrologiciel) s'affiche. Appuyez sur .

- Si un message différent apparaît à l'écran, recherchez le logiciel mis à jour dans le menu (Update Firmware) et sélectionnez parmi Only This Unit, Multiple Units ou Other Fixture Type. Une liste des fichiers logiciels de mise à jour s'affiche.

1. Sélectionnez le fichier à télécharger. Le message « Are you sure? » (êtes-vous sûr ?) s'affiche. Appuyez sur .
2. Si le fichier sélectionné est correct, la mise à niveau se termine. Redémarrez l'appareil.

- Si le fichier sélectionné est incorrect, la mise à niveau échoue et l'affichage revient au menu principal. Répétez les étapes 1 à 3 en utilisant le bon fichier.

Les fichiers au format .chl doivent être placés dans le dossier « OVATION » de la clé USB.

L'option « Other Fixture Type » ne peut être sélectionnée que pour les produits connectés compatibles avec le Upload 03 (les 2 premiers chiffres du code article doivent être 03).

Lens Tubes

Les tubes de lentilles suivantes sont disponibles à l'achat:

• 19°, 26°, 36° et 50° gélatine (accessoires 6,25 pouces/159 mm)
• 5° zoom gélatine (14 pouces/356 mm)
• 10^ zoom gélatine(12 pouces/304 mm)
• 14°, 15–30° et 25°–50° zoom gélatine (accessoires 7,5 pouces/191 mm)

Filtre Soft Focus

L'Ovation Rêve E-3 est livré avec un filtre soft focus. Pour garder le filtre soft focus en bon état :

• Veillez à ne pas laisser d'empreintes de doigt sur le filtre, car cela pourrait causer une chauffe non uniforme pouvant entrainer une déformation.
• Lorsque vous placez le filtre dans le support, respectez le sens d'orientation imprimé sur le filtre.
• Lorsque vous ajoutez des lames d'obturateur sur le trajet de la lumière, prenez bien en compte que la chaleur sera renvoyée vers le filtre. Plus les lames sont insérées profondément et plus l'appareil fonctionne longtemps, plus la chaleur sera réfléchie sur le filtre, qui se déformera et pourrait alors rentrer en contact avec les lames de l'obturateur.

S'il y a un film de protection sur le filtre soft-focus, il faut l'enlever avant de l'utiliser. Le filtre est situé dans un support dans la fente métallique du gobo.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/productcategory/truss-clamps/.

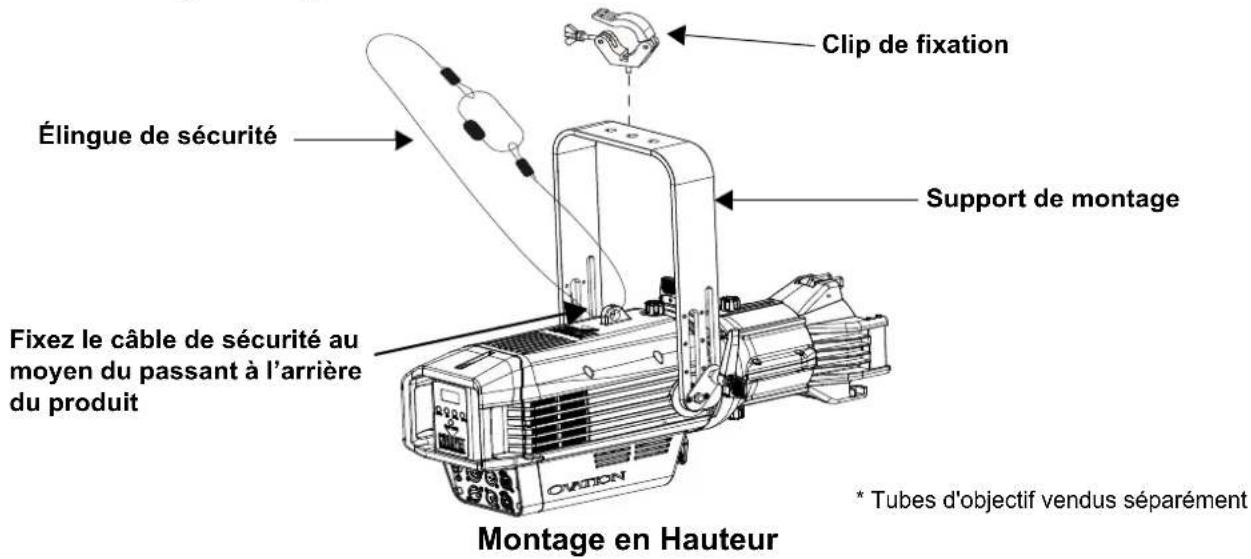

Schéma de Montage de l'Appareil

Clip de fixation Élingue de sécurité Support de montage Fixez le câble de sécurité au moyen du passant à l'arrière du produit Montage en Hauteur * Tubes d'objectif vendus séparément

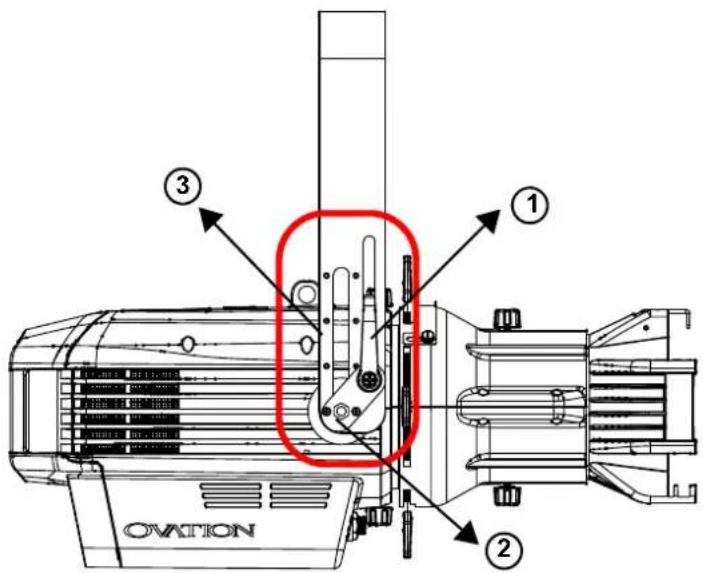

Étrier réglable

L'Ovation Rêve E-3 est livré avec un étrier réglable pour un montage dans les zones avec peu d'espace. Pour régler la hauteur de l'étrier, effectuez les actions suivantes :

1. Desserrez les molettes de réglage du support des deux côtés de l'appareil.
2. De chaque côté de l'appareil, retirez les deux vis et desserrez le boulon fixant la plaque au support de montage.
3. En utilisant les trous de vis comme guide, ajustez la position du support de montage pour obtenir la hauteur souhaitée de l'étrier.
4. Remettez les vis en place et serrez les boulons ainsi que les molettes de réglage du support.

OVATION ① ② ③

Roue de Couleurs Virtuelles (VCW)

Le Ovation Rêve E-3 dispose d'une fonction appelée Roue de Couleur Virtuelle (VCW - Virtual Color Wheel). Cette fonction est disponible en mode de contrôle autonome pour une utilisation manuelle mais également en tant que canal de contrôle dans certaines personnalités DMX. Plus de 30 couleurs pré-mélangées, personnalisées par nos ingénieurs, sont disponibles pour faciliter la programmation.

Les valeurs DMX utilisées pour mélanger ces couleurs sont indiquées ci-dessous. Vous pouvez ajuster l'intensité globale du Ovation afin de reproduire plus fidèlement les couleurs que vous avez l'habitude d'utiliser. Un graphique est disponible sur notre site Web à l'adresse www.chauvetprofessional.com pour comparer nos couleurs pré-mélangées avec des couleurs de gel populaires. Ce tableau est fournit uniquement à des fins de comparaison et ne certifie pas que nos couleurs pré-mélangées correspondent aux couleurs de gel énumérées.

Gamme de couleurs

Valeurs des Canaux DMX	Affichage à l'Écran	Valeur Rouge	Valeur Vert	Valeur Bleu	Valeur Ambre	Valeur Menthe Vert
000 ⇔ 005	--	--	--	--	--	--
006 ⇔ 013	C3050 - Md Yellow	255	225	0	255	37
014 ⇔ 021	C3040 - Lt Yellow	255	177	3	255	37
022 ⇔ 028	C3240 - Amb Yellow	255	220	0	255	0
029 ⇔ 035	C2340 - VLt Amber	195	0	15	255	57
036 ⇔ 043	C2040 - Lt Amber	255	0	11	255	61
044 ⇔ 051	C2050 - Md Amber	255	53	0	255	17
052 ⇔ 059	C2060 - Dk Amber	255	8	0	255	17
060 ⇔ 067	C1050 - Lt Red	255	0	3	14	0
068 ⇔ 075	C1080 - Md Red	255	0	2	0	0
076 ⇔ 083	C1020 - NC Pink	255	75	62	255	73
084 ⇔ 091	C1030 - Md Pink	255	75	57	255	41
092 ⇔ 099	C1630 - Dk Pink	218	77	57	255	61
100 ⇔ 107	C1250 - Md Red Amber	255	0	9	168	0
108 ⇔ 115	C1060 - Dk Red Amber	255	5	9	36	0
116 ⇔ 121	C1650 - Magenta	255	3	62	255	12
122 ⇔ 130	C6170 - Dk Magenta	255	0	55	0	0
131 ⇔ 138	C6020 - Lt Lavender	255	220	93	255	44
139 ⇔ 146	C5030 - Lt Blue	0	255	159	112	78
147 ⇔ 154 C5020 - VLt Blue		0	215	145	196 65
155 ⇔ 162	C5430 - Lt Blue2	0	215	132	52	92
163 ⇔ 170	C5070 - Blue	0	195	188	0	19
171 ⇔ 178	C5050 - Md Blue	0	163	190	0	68
179 ⇔ 186	C5060 - Dk Blue	0	128	193	0	38
187 ⇔ 194	C5690 - Indigo	53	9	255	0	0
195 ⇔ 202	C5080 - VDk Blue	7	84	116	0	0
203 ⇔ 210	C5081 - VDk Blue2	11	82	139	0	0
211 ⇔ 218	C4370 - Yel Green	0	255	2	25	0
219 ⇔ 226	C4070 - Green	0	255	9	0	175
227 ⇔ 234	C4550 - Turquoise	0	255	87	96	255
235 ⇔ 242	C4560 - Aqua	0	255	98	44	255
243 ⇔ 250	C4570 - Blue Green	0	255	26	8	0
251 ⇔ 255	--	--	--	--	--	--

Remarque: Les couleurs ci-dessus sont des rendus simulés de couleurs produits sur base des couleurs émises par les appareils à incandescence. Chauvet ne peut garantir l'exactitude du rendu d'une couleur.

Gamme des températures de couleur

Température de couleur	Valeur Rouge Valeur Vert Valeur Bleu Valeur Ambre				Valeur Menthe Vert
2800K 253 0 25	25	255	145
2900K 253 3 28	255	153
3000K 251 5 33	255	161
3100K 248 7 36	255	169
3200K 245 9 45	255	173
3300K 242 13	47	255	182
3400K 237 22	53	255	185
3500K 230 30	58	255	185
3600K 225 40	64	255	185
3700K 221 48	70	255	185
3800K 220 48	74	255	197
3900K 220 50	79	255	203
4000K 210 58	84	255	203
4100K 205 63	88	255	203
4200K 199 68	95	255	204
4300K 189 69	98	255	204
4400K 183 71	103	255	204
4500K 174 78	107	255	204
4600K 170 80	112	255	204
4700K 166 89	119	255	204
4800K 164 98	123	255	203
4900K 163 100		129		255	205
5000K 163		103	137	255	206
5100K 163		108	142	255	208
5200K 163 116	147	255	208
5300K 163 118	156	255	210
5400K 162		122	162	255	216
5500K 162		124	166	255	224
5600K 162		127	172	255	229
5700K 159		127	177	255	231
6000K 158		134	192	241	231
6500K 152		152	206	225	231
7000K 144		157	224	218	231
7500K 127		172	238	218	231
8000K 122		175	245	200	231

Remarque: Les températures de couleur ci-dessus sont des rendus simulés de la sortie de couleur effectivement générée par comparaison avec une lampe tungstène à la température de couleur spécifiée. Chauvet ne donne aucune garantie sur la précision de la sortie de couleur.

Diagramme DMX de température de couleur

Canal DMX	Température de couleur	Canal DMX	Température de couleur	Canal DMX	Température de couleur
000 ⇔ 005	Pas de fonction	084 ⇔ 090	3900–4000K	168 ⇔ 174	5100–5200K
006 ⇔ 013	2800–2900K	091 ⇔ 097	4000–4100K	175 ⇔ 181	5200–5300K
014 ⇔ 020	2900–3000K	098 ⇔ 104	4100–4200K	182 ⇔ 188	5300–5400K
021 ⇔ 027	3000–3100K	105 ⇔ 111	4200–4300K	189 ⇔ 195	5400–5500K
028 ⇔ 034	3100–3200K	112 ⇔ 118	4300–4400K	196 ⇔ 202	5500–5600K
035 ⇔ 041	3200–3300K	119 ⇔ 125	4400–4500K	203 ⇔ 209	5600–5700K
042 ⇔ 048	3300–3400K	126 ⇔ 132	4500–4600K	210 ⇔ 216	5700–6000K
049 ⇔ 055	3400–3500K	133 ⇔ 139	4600–4700K	217 ⇔ 223	6000–6500K
056 ⇔ 062	3500–3600K	140 ⇔ 146	4700–4800K	224 ⇔ 230	6500–7000K
063 ⇔ 069	3600–3700K	147 ⇔ 153	4800–4900K	231 ⇔ 237	7000–7500K
070 ⇔ 076	3700–3800K	154 ⇔ 160	4900–5000K	238 ⇔ 244	7500–8000K
077 ⇔ 083	3800–3900K	161 ⇔ 167	5000–5100K	245 ⇔ 255	8000K

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques
	Met l'appareil en mode de mise au point, ce qui permet à l'appareil de fonctionner à pleine puissance pour une mise au point facile sans changer aucun autre réglage de l'appareil. Appuyez à nouveau pour sortir du mode de mise au point.

Tableu de Menu

Reportez-vous à la page du produit Ovation Rêve E-3 sur www.chauvetprofessional.com pour la demière carte des menu.

Principal Niveaux de Programmation Description
DMX Address	001-512*			Permet de sélectionner l'adresse de démarrage (*le canal le plus élevé est restreint à la personnalité choisie)
	1Ch	Virtual Color Wheel		1 canal: gradateur
		Color Temperature
		Manual Color Mixer
DMX Channel	5Ch			5 canaux: gradateur, VCW, température de la couleur, hue, rotateur de gobo
	6Ch			6 canaux: rouge, vert, bleu, ambre, menthe verte, rotateur de gobo
	8Ch			8 canaux: RVBA, menthe verte, gradateur, stroboscope, rotateur de gobo
	12Ch			12 canaux: gradateur 16 bits, RVBA, menthe verte, stroboscope, VCW, température de la couleur, hue, rotateur de gobo
	14Ch1			14 canaux: gradateur, RVBA, menthe verte, stroboscope, VCW, température de couleur, programmes automatique, vitesse automatique, contrôle, rotateur de gobo
	14Ch2			14 canaux: gradateur 16 bits, RVBAL 16 bits, stroboscope, rotateur de gobo
	18Ch			18 canaux: gradateur 16 bits, RVBAL 16 bits, stroboscope, VCW, température de la couleur, contrôle, hue, rotateur de gobo
	HSV 4 canaux: hue, saturation, value, rotateur de gobo
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md YellowC3040 - Lt YellowC3240 - Amb YellowC2340 - VLt AmberC2040 - Lt AmberC2050 - Md AmberC2060 - Dk AmberC1050 - Lt RedC1080 - Md RedC1020 - NC PinkC1030 - Md PinkC1630 - Dk PinkC1250 - Md Red AmberC1060 - Dk Red AmberC1650 - MagentaC6170 - Dk MagentaC6020 - Lt LavenderC5030 - Lt BlueC5020 - VLt BlueC5430 - Lt Blue 2C5070 - Blue	Dimmer 000-255	Roue de Couleurs Virtuelles (VCW) simule le rendu des gélatines de couleur. Consultez la sectionGamme de couleurs pour en connaître les valeurs spécifiques.

Principal Niveaux de Programmation Description
Virtual Color Wheel	Virtual Color Wheel	C5050 - Md BlueC5060 - Dk BlueC5690 - IndigoC5080 - VDk BlueC5081 - VDk Blue 2C4370 - Yel GreenC4070 - GreenC4550 - TurquoiseC4560 - AquaC4570 - Blue Green		Dimmer000-255	Roue de Couleurs Virtuelles (VCW) simule le rendu des gélatines de couleur. Consultez la sectionGamme de couleurs pour en connaître les valeurs spécifiques.
	Color Temperature	2800K2900K3000K3100K3200K3300K3400K3500K3600K3700K3800K3900K4000K4100K4200K4300K4400K4500K4600K4700K4800K4900K5000K5100K5200K5300K5400K5500K5600K5700K6000K6500K7000K7500K8000K	Dimmer 0-255	Hue -25-25	Températures de couleur de blanc prédéfinies. Simule une lampe tunstène à la température de couleur spécifiée. Référez vous à la sectionGamme des températures de couleur pour les valeurs spécifiques
	Manual Color Mixer	RedGreenBlueAmberMint		000-255	Combines les couleurs rouge, vert, bleur, ambre et menthe verte pour un résultat personnalisé (0-100%)
	Color X-Fade Speed	Off Désactive la transition en fondu entre les couleurs
		X-Fade Speed 1			Crée une transition en fondu entre les couleurs lors de l'utilisation de couleurs dans le Virtual Color Wheel ou le tableau de température de couleur, de rapide (X-Fade Speed 1) à lent (X-Fade Speed 4)
		X-Fade Speed 2
		X-Fade Speed 3
		X-Fade Speed 4
Auto Show Auto 1-5 1-100					Sélectionne les programmes automatiques et vitesse
Principal			Niveaux de Programmation		Description
Red Shift			On		Imite la gradation des lampes halogènes
			Off
Gobo Rotator			000-255 Contrôle le rotateur de gobo
Master/ Slave			Master Recevez le signal DMX du contrôleur DMX (maître)
			Slave Recevoir le signal de l'unité maître (esclave)
Dimmer Curve			SCurve		Définir la courbe de gradation
			Linear Square Inverse Square
Dimmer Mode			Off Gradateur linéaire
			Dimmer 1-3			Courbes de gradation rapide (Dimmer 1) à lent (Dimmer 3)
Color Calibration	Off Désactive l'étalonnage des couleurs
	User Calibration	Red	valeur maximale de LED vert	Définit la valeur maximale de LED rouge
		Green Définit la valeur maximale de LED vert
		Blue Définit la valeur maximale de LED bleu
		Amber Définit la valeur maximale de LED ambre
		Mint Définit la valeur maximale de LED menthe verte
	Factory Calibration			Utilise le paramétrage de blanc définit en usine
LED Frequency			600Hz		Permet de sélectionner la fréquence de sortie MLI
			1200Hz
			2000Hz
			4000Hz
			6000Hz
			25KHz
Fan Mode	Auto Réglez le ventilateur en mode automatique
	On Réglez le mode de ventilateur toujours
	Off Règle le ventilateur sur toujours
	Silent Règle le ventilateur sur silencieux
Back Light	10S Désactive rétro-éclairage après 10 secondes
	30S Désactive rétro-éclairage après 30 secondes
	2Min Désactive rétro-éclairage après 2 minutes
	Always On			Affichage rétro-éclairage toujours active
Gobo Power			On		Permet d'activer ou désactiver la sortie d'alimentation du gobo
			Off
Information	Fixture Hours	______H		Affiche le nombre total des heures du produit
	LED Hours ____H	Affiche le nombre total des heures du LED
	Version	V__		Affiche la version du logiciel installée
	UID	--------		Affiche UID actuel
Update Firmware	Only This Unit	--------CHL		Sélectionne un fichier de mise à jour pour ce produit, ou affiche «No such file!»
		...
	Multiple Units	--------CHL		Sélectionne un fichier de mise à jour pour ce produit et des produits Ovation Rêve E-3 connectés, ou affiche «No such file!»
		...
	Other Fixture Type	--------CHL		Sélectionne un fichier de mise à jour pour les autres produits connectés, ou affiche «No such file!»
		...
Reset Factory			No		Permet de réinitialiser aux valeurs par défaut d'usine
			Yes

ATTENTION: Lors du fonctionnement en mode ventilateur: Lorsque le ventilateur est à l'arret, l'appareil devient plus chaud au toucher que lors de l'utilisation des autres modes de ventilateur. Utilisez un équipement de protection approprié pour prévenir des brûlures. Tenir à l'écart de tout objet inflammable.

REMARQUE: Lors du fonctionnement en mode ventilateur: Lorsque le ventilateur est à l'arret, le rendement de l'appareil est réduit et ne peut pas atteindre lesmêmes niveaux que lors de l'utilisation des autres modes de ventilateur.

DMX Values HSV

Canal	Fonction	Valeur	Pourcentage/Configuration
1	T e i n	t	000 ⇔ 255 0–100%
2	S a t u	r a	t i o n 000 ⇔ 255 0–100%
3 Valeur 000 ⇔ 255 0–100%
4 Rotateur de gobo		000 ⇔ 127 Indice128 ⇔ 190 Rotation horaire, rapide à lente191 ⇔ 192 Arrêtez193 ⇔ 255 Rotation antihoraire, lente à rapide

18Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3	Rouge	000 ⇔ 255	0–100%
4	Rouge fin	000 ⇔ 255	0–100%
5	Vert	000 ⇔ 255	0–100%
6	Vert fin	000 ⇔ 255	0–100%
7	Bleu	000 ⇔ 255	0–100%
8	Bleu fin	000 ⇔ 255	0–100%
9	Ambre	000 ⇔ 255	0–100%
10	Ambre fin	000 ⇔ 255	0–100%
11	Menthe verte	000 ⇔ 255	0–100%
12	Menthe verte fin	000 ⇔ 255	0–100%
13	Stroboscope	000 ⇔ 010	Pas de fonction
		011 ⇔ 255 Stroboscope, lent à rapide
14	Roue de couleurs virtuelle	000 ⇔ 255	Consultez la section Gamme de couleurs
15	Température de couleur	000 ⇔ 255	Consultez la section Diagramme DMX de température de couleur
16	Hue	000 ⇔ 000	0
		001 ⇔ 255	-25–25
17	Contrôle(maintenez pendant 3 secondes)	000 ⇔ 007	Pas de fonction
		008 ⇔ 015	Réinitialisation du gradateur
		016 ⇔ 023	Décalage rouge activé
		024 ⇔ 031	Décalage rouge désactivé
		032 ⇔ 039	Courbe de gradateur S-courbe
		040 ⇔ 047	Courbe de gradateur linéaire
		048 ⇔ 055	Courbe de gradation carrée
		056 ⇔ 063	Courbe de gradation carrée inverse
		064 ⇔ 071	Arrêt du mode de vitesse d'assombrissement
		072 ⇔ 079	Mode 1 de vitesse d'assombrissement (rapide)
		080 ⇔ 087	Mode 2 de vitesse d'assombrissement
		088 ⇔ 095	Mode 3 de vitesse d'assombrissement (lente)
		096 ⇔ 103	Ventilateur automatique
		104 ⇔ 111	Ventilateur allumé
		112 ⇔ 119	Ventilateur éteint
		120 ⇔ 127	Ventilateur silencieux
		128 ⇔ 135	Vitesse du fondu en X désactive
		136 ⇔ 143	Vitesse du fondu en X 1 (le plus rapide)
		144 ⇔ 151	Vitesse du fondu en X 2
		152 ⇔ 159	Vitesse du fondu en X 3
		160 ⇔ 167	Vitesse du fondu en X 4 (le plus lent)
		168 ⇔ 255	Réservé pour une utilisation future
18	Rotateur de gobo	000 ⇔ 127	Indice
		128 ⇔ 190	Rotation horaire, rapide à lente
		191 ⇔ 192	Arrêtez
		193 ⇔ 255	Rotation antihoraire, lente à rapide

14Ch1

Canal	Fonction	Valeur	Pourcentage/Configuration
1	G r a d a	t e	u r 000 ⇔ 255 0–100%
2 Rouge 000 ⇔ 255 0–100%
3	V e r t	000 ⇔ 255 0–100%
4	B l e u	000 ⇔ 255 0–100%
5 Ambre 000 ⇔ 255 0–100%
6	Menthe verte	000 ⇔ 255	0–100%
7 Stroboscope		000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide
8	Roue de couleurs virtuelle	000 ⇔ 255 Consultez la section Gamme de couleurs
9	Température de couleur	000 ⇔ 255 Consultez la section Diagramme DMX de température de couleur
10 Hue		000 ⇔ 000 0001 ⇔ 255 -25–25
11	Programmes automatiques	000 ⇔ 010 Pas de fonction011 ⇔ 060 Auto programmes 1061 ⇔ 110 Auto programmes 2111 ⇔ 160 Auto programmes 3161 ⇔ 210 Auto programmes 4211 ⇔ 255 Auto programmes 5
12	Vitesse du programme	000 ⇔ 255 Vitesse du programme, lent à rapide
13	Contrôle(maintenez pendant 3 secondes)	000 ⇔ 007 Pas de fonction008 ⇔ 015 Réinitialisation du gradateur016 ⇔ 023 Décalage rouge activé024 ⇔ 031 Décalage rouge désactivé032 ⇔ 039 Courbe de gradateur S-courbe040 ⇔ 047 Courbe de gradateur linéaire048 ⇔ 055 Courbe de gradation carrée056 ⇔ 063 Courbe de gradation carrée inverse064 ⇔ 071 Arrêt du mode de vitesse d'assombrissement072 ⇔ 079 Mode 1 de vitesse d'assombrissement (rapide)080 ⇔ 087 Mode 2 de vitesse d'assombrissement088 ⇔ 095 Mode 3 de vitesse d'assombrissement (lente)096 ⇔ 103 Ventilateur automatique104 ⇔ 111 Ventilateur allumé112 ⇔ 119 Ventilateur éteint120 ⇔ 127 Ventilateur silencieux128 ⇔ 135 Vitesse du fondu en X désactive136 ⇔ 143 Vitesse du fondu en X 1 (le plus rapide)144 ⇔ 151 Vitesse du fondu en X 2152 ⇔ 159 Vitesse du fondu en X 3160 ⇔ 167 Vitesse du fondu en X 4 (le plus lent)168 ⇔ 255 Réservé pour une utilisation future
14 Rotateur de gobo		000 ⇔ 127 Indice128 ⇔ 190 Rotation horaire, rapide à lente191 ⇔ 192 Arrêtez193 ⇔ 255 Rotation antihoraire, lente à rapide

14Ch2

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3 Rouge 000 ⇔ 255 0–100%
4 Rouge fin 000 ⇔ 255 0–100%
5	V e r t	000 ⇔	255 0–100%
6	V e r t	f i	n 000 ⇔ 255 0–100%
7	Bleu	000 ⇔ 255	0–100%
8	Bleu fin	000 ⇔ 255	0–100%
9	Ambre	000 ⇔ 255	0–100%
10	Ambre fin	000 ⇔ 255	0–100%
11	Menthe verte	000 ⇔ 255	0–100%
12	Menthe verte fin	000 ⇔ 255	0–100%
13	Stroboscope	000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide
14	Rotateur de gobo	000 ⇔ 127 Indice128 ⇔ 190 Rotation horaire, rapide à lente191 ⇔ 192 Arrêtez193 ⇔ 255 Rotation antihoraire, lente à rapide

12Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3	Rouge	000 ⇔ 255	0–100%
4	Vert	000 ⇔ 255	0–100%
5	Bleu	000 ⇔ 255	0–100%
6	Ambre	000 ⇔ 255	0–100%
7	Menthe verte	000 ⇔ 255	0–100%
8	Stroboscope	000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
9	Roue de couleurs virtuelle	000 ⇔ 255	Consultez la section Gamme de couleurs
10	Température de couleur	000 ⇔ 255	Consultez la section Diagramme DMX de température de couleur
11	Hue	000 ⇔ 000 0001 ⇔ 255 -25–25
12	Rotateur de gobo	000 ⇔ 127 Indice128 ⇔ 190 Rotation horaire, rapide à lente191 ⇔ 192 Arrêtez193 ⇔ 255 Rotation antihoraire, lente à rapide

8Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇌ 255 0–100%
2 Rouge 000 ⇌ 255 0–100%
3	V e r t	000 ⇌ 255	0–100%
4	B l e u	000 ⇌ 255	0–100%
5 Ambre 000 ⇌ 255 0–100%
6	L i m e	000 ⇌ 255	0–100%
7 Stroboscope		000 ⇌ 010	Pas de fonction
		011 ⇌ 255	Stroboscope, lent à rapide
8 Rotateur de gobo		000 ⇌ 127	Indice
		128 ⇌ 190	Rotation horaire, rapide à lente
		191 ⇌ 192	Arrêtez
		193 ⇌ 255	Rotation antihoraire, lente à rapide

6Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Rouge	000 ⇌ 255	0–100%
2	Vert	000 ⇌ 255	0–100%
3	Bleu	000 ⇌ 255	0–100%
4	Ambre	000 ⇌ 255	0–100%
5	Menthe verte	000 ⇌ 255	0–100%
6 Rotateur de gobo		000 ⇌ 127	Indice
		128 ⇌ 190	Rotation horaire, rapide à lente
		191 ⇌ 192	Arrêtez
		193 ⇌ 255	Rotation antihoraire, lente à rapide

5Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Roue de couleurs virtuelle	000 ⇔ 255	Consultez la sectionGamme de couleurs
3	Température de couleur	000 ⇔ 255	Consultez la sectionDiagramme DMX de température de couleur
4	H ue	000 ⇔ 000001 ⇔ 255	0-25–25
5 Rotateur de gobo		000 ⇔ 127128 ⇔ 190191 ⇔ 192193 ⇔ 255	IndiceRotation horaire, rapide à lenteArrêtezRotation antihoraire, lente à rapide

1Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
