BEDIENUNGSANLEITUNG Ovation Rêve E-3 Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Ovation Rêve E-3 finden Sie die wesentlichen Produktinformationen, wie etwa über den Anschluss, die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration/.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

• Die Leuchte sollte so positioniert werden, dass ein langes starres Schauen in die Leuchte in einem Abstand von weniger als 3,0 m nicht zu erwarten ist.
- Ist das externe flexible Kabel dieser Leuchte beschädigt, muss es durch ein gleichwertiges Kabel oder ein ausschließlich vom Hersteller oder dessen Vertriebspartner erhältliches Kabel ersetzt werden.
- Das in dieser Leuchte enthaltene Leuchtmittel darf nur vom Hersteller oder dessen Vertriebspartner oder einer ähnlich qualifizierten Person ausgetauscht werden.
• Die Leuchte ist ausschließlich für den professionellen Einsatz bestimmt.
- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
- Dieses Gerät darf NICHT in Wasser eingetaucht werden (IP20). Eine regelmäßige Verwendung dieses Geräts im Freien ist möglich.
- Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
- NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.
- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.
• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.
- VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Kontakt

Kunden außerhalb der USA, GB, Irland, Mexiko, Frankreichs, Deutschlands oder der Benelux-Staaten wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken.

Kontaktinformationen finden Sie unter Contact Us am Ende dieser Schnellanleitung.

Packungsinhalt

• Ovation Rêve E-3

• Weichzeichnungsfilter

- Schnellanleitung

• Netzkabel Seetronic Powerkon

• Ovation Metall Gobo Halter

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Sie können bis zu 3 Ovation Rêve E-3 Geräte bei 100 V AC, 4 bei 120 V AC, 7 Geräte bei 208 V AC, 8 Geräte bei 230 V AC, und 8 Geräte bei 240 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Um Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz
2. Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

DMX-Verbindung

De Ovation Rêve E-3 kann mit einem DMX-Controller betrieben werden, wenn eine 3- und 5-polige DMX-Datenverbindung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der Ovation Rêve E-3 nutzt zur Steuerung seiner DMX-Eigenschaften eine eine 3- und 5-polige DMX-Datenverbindung: 1Ch, 5Ch, 6Ch, 8Ch, 12Ch, 14Ch1, 14Ch2, 18Ch und HSV. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Master/Slave-Schaltung

Der Ovation Rêve E-3 verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen Master/Slave-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Der Ovation Rêve E-3 unterstützt das RDM-Protokoll, über das Feedback zur Überwachung der Änderungen der Menüoptionen gegeben wird. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Software via USB

Das Gerät Ovation Rêve E-3 ermöglicht ein Softwareupdate über USB unter Verwendung des integrierten USB-Anschlusses. Zur Aktualisierung der Software mit einem USB-Stick gehen Sie wie folgt vor:

1. Schalten Sie das Gerät an und stecken Sie den Stick in den USB-Anschluss.
2. Sobald der Stick erkannt worden ist, erscheint die Meldung "Upgrade Firmware" (Firmware aktualisieren). Betätigen Sie .

- Wird eine andere Meldung angezeigt, suchen Sie im Menü ("Update Firmware") nach der aktualisierten Software und aus Only This Unit, Multiple Units oder Other Fixture Type auswählen. Es wird eine Liste der aktualisierten Software angezeigt.

1. Wählen Sie die hochzuladende Datei aus. Es wird die Meldung "Are you sure" (Sind Sie sicher?) angezeigt. Betätigen Sie .

2. Ist die ausgewählte Datei korrekt, wird das Upgrade abgeschlossen. Starten Sie das Gerät neu.

- Ist die ausgewählte Datei falsch, wird das Upgrade nicht ausgeführt und es wird wieder das Hauptmenü angezeigt. Wiederholen Sie die Schritte 1 bis 3 mit der korrekten Datei.

Das Dateiformat .chl muss im Ordner „OVATION“ auf dem USB-Stick abgelegt werden.

Die Option "Other Fixture Type" kann nur für verbundene Produkte ausgewählt werden, die mit dem Upload 03 kompatibel sind (die ersten 2 Ziffern des Artikelcodes müssen 03 sein).

Linsenröhren

Folgende Linsenröhren sind erhältlich:

• 19°, 26°, 36° und 50° mit Gel-Rahmen (Zubehör für 6.25"/159 mm)
• 5° Zoom-Gel-Rahmen (14"/356 mm)
  • 10° Zoom-Gel-Rahmen (12"/304 mm)
• 14°, 15–30° und 25°–50° Zoom-Gel-Rahmen (Zubehör für 7.5"/191 mm)

Soft-Focus-Filter

Der Ovation Rêve E-3 wird mit einem Soft-Focus-Filter geliefert. Um den Weichzeichnerfilter in gutem Zustand zu halten:

• Vergewissern Sie sich, dass sich auf dem Filter keine Fingerabdrücke befinden, da dieser sich sonst ungleichmäßig aufheizen und verformen kann.
• Achten Sie beim Einlegen des Filters in die Halterung auf die auf dem Filter aufgedruckte Ausrichtung.
• Denken Sie beim Einlegen der Verschlusslamellen in den Lichtpfad daran, dass die Wärme zum Filter zurück reflektiert wird. Je tiefer die Lamellen eingelegt sind und je länger das Gerät läuft, desto mehr Wärme wird auf den Filter reflektiert, wodurch dieser sich verformen und möglicherweise an den Verschlusslamellen festkleben kann.

Ist auf dem Weichzeichner-Filter eine Schutzfolie, dann muss diese vor dem Gebrauch entfernt werden. Der Filter befindet sich in einer Halterung im Metall-Gobo-Schlitz.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise. Mindestens einen Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

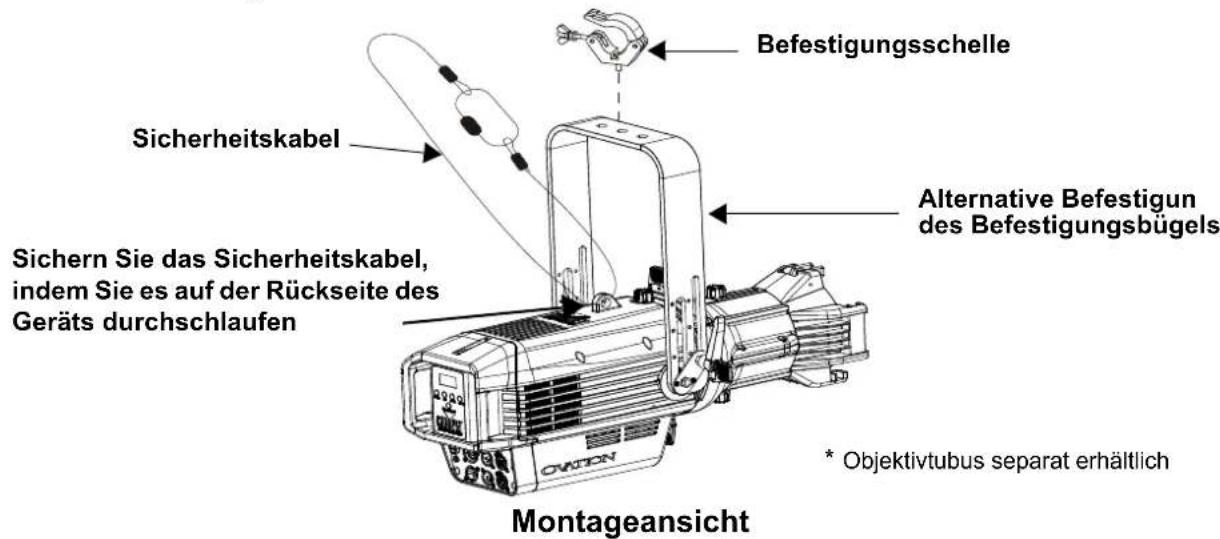

Ansicht Gerätemontage

Befestigungsschelle Sicherheitskabel Sichern Sie das Sicherheitskabel, indem Sie es auf der Rückseite des Geräts durchschlaufen Alternative Befestigun des Befestigungsbügels Montageansicht * Objektivtubus separat erhältlich

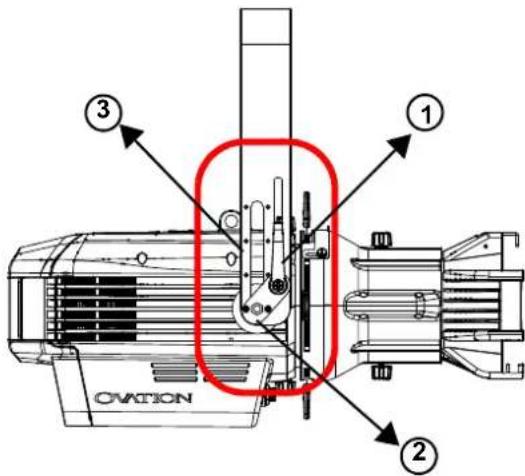

Verstellbarer Befestigungsbügel

Der Ovation Rêve E-3 ist mit einem verstellbaren Befestigungsbügel zur Montage in Bereichen mit niedriger Deckenhöhe ausgestattet. Zum Ändern der Höhe des Befestigungsbügels gehen Sie wie folgt vor:

1. Lösen Sie die Bügeleinstellknöpfe an beiden Seiten des Geräts.
2. Entfernen Sie an jeder Seite die zwei Schrauben und lösen Sie den Bolzen, mit dem die Platte am Befestigungsbügel befestigt ist.
3. Stellen Sie unter Verwendung der Schraubenlöcher als Anhaltspunkt die Position des Befestigungsbügels ein, um die gewünschte Höhe des Befestigungsbügels zu erhalten.
4. Schrauben Sie die Schrauben wieder ein und ziehen Sie die Bolzen und die Bügeleinstellknöpfe an.

OVATION ① ② ③

Virtuelles Farbrad

Der Ovation Rêve E-3 verfügt über eine Funktion mit der Bezeichnung Virtuelles Farbrad (Virtual Color Wheel, VCW). Diese Funktion steht als Stand-alone-Steuerungsmodus für die manuelle Bedienung sowie als Steuerungskanal bei ausgewählten DMX-Eigenschaften zur Verfügung. Es sind mehr als 30 von unseren Technikern vorgemischte Farben verfügbar, um die Programmierung einfacher zu gestalten. Die zum Mischen dieser Farben verwendeten DMX-Werte sind nachstehend angegeben. Sie können die Gesamtintensität des Ovation anpassen, um die Farben, mit denen Sie vertraut sind, besser nachzubilden. Auf unserer Website www.chauvetprofessional.com finden Sie eine Tabelle, mit deren Hilfe Sie unsere vorgemischten Farben mit beliebten Gel-Farben vergleichen können. Diese Tabelle dient einzig Vergleichszwecken und ist keine Gewähr dafür, dass unsere vorgemischten Farben mit einer der aufgeführten Gel-Farben übereinstimmen.

Tabelle: Virtuelles Farbrad

DMX-Wert	Anzeige auf Display	Roter	Grüner	Blauer	Bernstein-farbener	Minzgrüner
000 ⇔ 005	--	--	--	--	--	--
006 ⇔ 013	C3050 - Md Yellow	255	225	0	255	37
014 ⇔ 021	C3040 - Lt Yellow	255	177	3	255	37
022 ⇔ 028	C3240 - Amb Yellow	255	220	0	255	0
029 ⇔ 035	C2340 - VLt Amber	195	0	15	255	57
036 ⇔ 043	C2040 - Lt Amber	255	0	11	255	61
044 ⇔ 051	C2050 - Md Amber	255	53	0	255	17
052 ⇔ 059	C2060 - Dk Amber	255	8	0	255	17
060 ⇔ 067	C1050 - Lt Red	255	0	3	14	0
068 ⇔ 075	C1080 - Md Red	255	0	2	0	0
076 ⇔ 083	C1020 - NC Pink	255	75	62	255	73
084 ⇔ 091	C1030 - Md Pink	255	75	57	255	41
092 ⇔ 099	C1630 - Dk Pink	218	77	57	255	61
100 ⇔ 107	C1250 - Md Red Amber	255	0	9	168	0
108 ⇔ 115	C1060 - Dk Red Amber	255	5	9	36	0
116 ⇔ 121	C1650 - Magenta	255	3	62	255	12
122 ⇔ 130	C6170 - Dk Magenta	255	0	55	0	0
131 ⇔ 138	C6020 - Lt Lavender	255	220	93	255	44
139 ⇔ 146	C5030 - Lt Blue	0	255	159	112	78
147 ⇔ 154	C5020 - VLt Blue	0	215	145	196	65
155 ⇔ 162	C5430 - Lt Blue2	0	215	132	52	92
163 ⇔ 170	C5070 - Blue	0	195	188	0	19
171 ⇔ 178	C5050 - Md Blue	0	163	190	0	68
179 ⇔ 186	C5060 - Dk Blue	0	128	193	0	38
187 ⇔ 194	C5690 - Indigo	53	9	255	0	0
195 ⇔ 202	C5080 - VDk Blue	7	84	116	0	0
203 ⇔ 210	C5081 - VDk Blue2	11	82	139	0	0
211 ⇔ 218	C4370 - Yel Green	0	255	2	25	0
219 ⇔ 226	C4070 - Green	0	255	9	0	175
227 ⇔ 234	C4550 - Turquoise	0	255	87	96	255
235 ⇔ 242	C4560 - Aqua	0	255	98	44	255
243 ⇔ 250	C4570 - Blue Green	0	255	26	8	0
251 ⇔ 255	--	--	--	--	--	--

Hinweis: Die oben genannten Farben sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu anderen, ähnlich weißglühenden Produkten. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe.

Farbtemperatur-Tabelle

Farbtemperatur Roter Grüner Blauer			Bernstein-farbener	Minzgrüner
2800K 253 0 25 255 145
2900K 253 3 28 255 153
3000K 251 5 33 255 161
3100K 248 7 36 255 169
3200K 245 9 45 255 173
3300K 242 13 47 255 182
3400K 237 22 53 255 185
3500K 230 30 58 255 185
3600K 225 40 64 255 185
3700K 221 48 70 255 185
3800K 220 48 74 255 197
3900K 220 50 79 255 203
4000K 210 58 84 255 203
4100K 205 63 88 255 203
4200K 199 68 95 255 204
4300K 189 69 98 255 204
4400K 183 71 103 255 204
4500K 174 78 107 255 204
4600K 170 80 112 255 204
4700K 166 89 119 255 204
4800K 164 98 123 255 203
4900K 163 100 129 255 205
5000K 163 103 137 255 206
5100K 163 108 142 255 208
5200K 163 116 147 255 208
5300K 163 118 156 255 210
5400K 162 122 162 255 216
5500K 162 124 166 255 224
5600K 162 127 172 255 229
5700K 159 127 177 255 231
6000K 158 134 192 241 231
6500K 152 152 206 225 231
7000K 144 157 224 218 231
7500K 127 172 238 218 231
8000K 122 175 245 200 231

Hinweis: Die oben genannten Farbtemperaturen sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu einer Wolframlampe mit spezifizierter Farbtemperatur. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe.

Farbtemperatur DMX-Kanalwert

DMX-Kanalwert	Farbtemperatur	DMX-Kanalwert	Farbtemperatur	DMX-Kanalwert	Farbtemperatur
000 ⇔ 005	Keine Funktion	084 ⇔ 090	3900–4000K	168 ⇔ 174	5100–5200K
006 ⇔ 013	2800–2900K	091 ⇔ 097	4000–4100K	175 ⇔ 181	5200–5300K
014 ⇔ 020	2900–3000K	098 ⇔ 104	4100–4200K	182 ⇔ 188	5300–5400K
021 ⇔ 027	3000–3100K	105 ⇔ 111	4200–4300K	189 ⇔ 195	5400–5500K
028 ⇔ 034	3100–3200K	112 ⇔ 118	4300–4400K	196 ⇔ 202	5500–5600K
035 ⇔ 041	3200–3300K	119 ⇔ 125	4400–4500K	203 ⇔ 209	5600–5700K
042 ⇔ 048	3300–3400K	126 ⇔ 132	4500–4600K	210 ⇔ 216	5700–6000K
049 ⇔ 055	3400–3500K	133 ⇔ 139	4600–4700K	217 ⇔ 223	6000–6500K
056 ⇔ 062	3500–3600K	140 ⇔ 146	4700–4800K	224 ⇔ 230	6500–7000K
063 ⇔ 069	3600–3700K	147 ⇔ 153	4800–4900K	231 ⇔ 237	7000–7500K
070 ⇔ 076	3700–3800K	154 ⇔ 160	4900–5000K	238 ⇔ 244	7500–8000K
077 ⇔ 083	3800–3900K	161 ⇔ 167	5000–5100K	245 ⇔ 255	8000K

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion.
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
	Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion.
	Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion.
	Damit wird das Gerät in de Fokus-Modus gesetzt, wodurch die volle Leistung für einfaches Fokussieren abgerufen wird, ohne dass andere Geräteeinstellungen geändert werden müssen. Drücken Sie erneut drauf, um den Fokus-Modus zu verlassen.

Menüstruktur

Die neueste Menükarte finden Sie auf der Ovation Rêve E-3--produktseite unter www.chauvetprofessional.com.

Hauptebene	Programmierebenen Beschreibung
DMX Address	001-512*		Wählt die DMX-Adresse aus (*der höchste Kanal ist auf die gewählte Eigenschaft beschränkt)
DMX Channel	1Ch	Virtual Color Wheel	1 Kanal: DimmerColor Temperature
		Manual Color Mixer
	5Ch		5 Kanal: Dimmer, Virtuelles Farbrad, Farbtemperatur, Farbton, Goborotator
	6Ch 6 Kanal: RGBA, minzgrün, Goborotator
	8Ch		8 Kanal: Dimmer, RGBA, minzgrün, Stroboskopeffekt, Goborotator
	12Ch		12 Kanal: 16-bit Dimmer, RGBA, minzgrün, Stroboskopeffekt, Virtuelles Farbrad, Farbtemperatur, Farbton, Goborotator
	14Ch1		14 Kanal: Dimmer, RGBA, minzgrün, Stroboskopeffekt, Virtuelles Farbrad, Farbtemperatur, Auto-programm, Auto-Geschwindigkeit, Kontrolle, Farbton, Goborotator
	14Ch2		14 Kanal: 16-bit Dimmer und RGBA, minzgrün Stroboskopeffekt, Goborotator
	18Ch		18 Kanal: 16-bit Dimmer und RGBA, minzgrün, Stroboskopeffekt, Virtuelles Farbrad, Farbtemperatur, Kontrolle, Farbton, Goborotator
	HSV		4 Kanal: Farbton, Farbsättigung, Farbwert, Goborotator
Hauptebene	Programmierebenen Beschreibung
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md YellowC3040 - Lt YellowC3240 - Amb YellowC2340 - VLt AmberC2040 - Lt AmberC2050 - Md AmberC2060 - Dk AmberC1050 - Lt RedC1080 - Md RedC1020 - NC PinkC1030 - Md PinkC1630 - Dk PinkC1250 - Md Red AmberC1060 - Dk Red AmberC1650 - MagentaC6170 - Dk MagentaC6020 - Lt LavenderC5030 - Lt BlueC5020 - VLt BlueC5430 - Lt Blue 2C5070 - BlueC5050 - Md BlueC5060 - Dk BlueC5690 - IndigoC5080 - VDk BlueC5081 - VDk Blue 2C4370 - Yel GreenC4070 - GreenC4550 - TurquoiseC4560 - AquaC4570 - Blue Green	Dimmer000–255	Das Virtuelle Farbrad simuliert die Ausgabe jeder Gel-Farbe. Für spezifische Werte, siehe den AbschnittTabelle: Virtuelles Farbrad.

Hauptebene	Programmierebenen Beschreibung
	Color Temperature	2800K2900K3000K3100K3200K3300K3400K Dimmer		0-255	Voreinteilung der weißen Farbtemperaturen.Bildet eine Wolframlampe mit der spezifizierten Farbtemperatur ab. Für spezifische Werte, siehe den AbschnittFarbtemperatur-Tabelle.
				Hue -25-25
	Manual Color Mixer	Red Green Blue Amber Mint		000-255	Kombiniert rote, grün, blaue, bernsteinfarbene un minzgrün Farben zu einer benutzerdefinierten Farbe (0-100%)
	Color X-Fade Speed	Off Schaltet die Überblendung zwischen Farben aus
		X-Fade Speed 1			Erzeugt Überblendungen zwischen Farben bei Verwendung von Farben im virtuellen Farbrad oder in der Farbtemperaturtabelle, von schnell (X-Fade Speed 1) bis langsam (X-Fade Speed 4)
		X-Fade Speed 2
		X-Fade Speed 3
		X-Fade Speed 4
Auto Show	Auto 1-5 1-100				Wähl das Auto-Programm und die Geschwindigkeit aus
Red Shift	On				Ahmt die Dimmung einer Halogenlampe nach
	Off
Gobo Rotator	000-255 Steuert den Goborotator
Hauptebene	Programmierebenen				Beschreibung
Master/ Slave	Master Empfängt DMX-Signa				vom DMX-Controller (Master)
	Slave Empfängt das DMX-Signal vom Master-Gerät
Dimmer Curve	SCurve				Stellt die Dimmungskurve ein
	Linear Square
	Inverse Square
Dimmer Mode	Off Linearer Dimmer
	Dimmer 1–3			Dimmkurven von schnell (1) bis langsam (3)
Color Calibration	Off				Deaktiviert die Farbkalibrierung
	User Calibration	Red	maximalen	Stellt den maximalen Wert der Roten LED ein
		Green Stellt den maximalen	maximalen	Wert der Grün LED ein
		Blue Stellt den maximalen	maximalen	Wert der Blau LED ein
		Amber		Stellt den maximalen Wert der Bernsteinfarben LED ein
		Mint Stellt den maximalen		Wert der Minzgrün LED ein
	Factory Calibration			Verwendet die werksseitig Standardeinstellung "Weiß"
LED Frequency	600Hz				Stellt die PWM-Frequenz ein
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Stellt den Lüfter auf den Auto-Modus ein
	On			Stellt den Lüfter auf den "immer eingeschaltet"-Modus ein
	Off Setzt den Lüfter auf immer aus
	Silent Stellt den Lüfter auf lautlos
Back Light	10S				Die Hintergrundbeleuchtung nach 10 Sek. ausgeschaltet
	30S			Die Hintergrundbeleuchtung nach 30 Sek. ausgeschaltet
	2Min			Die Hintergrundbeleuchtung nach 2 Minuten ausgeschaltet
	Always On Hintergrundbeleuchtung immer an
Gobo Power	On				Damit aktivieren oder deaktivieren Sie den Gobo-Leistungsausgang
	Off
Information	Fixture Hours ____	H		Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
	LED Hours ____	H		Zeigt an, wie lange das LED eingeschaltet gewesen ist
	Version	V._		Zeigt die aktuelle Firmware-Version an
	UID	--------		Zeigt die Geräte-UID an
Update Firmware	Only This Unit	--------CHL		Wählt die Update-Datei für dieses Produkt, oder zeigt "No such file!"
		...
	Multiple Units	--------CHL		Wählt die Update-Datei für dieses Produkt und verbundene Ovation Rêve E-3-Produkte, oder zeigt "No such file!"
		...
	Other Fixture Type	--------CHL		Wählt die Update-Datei für andere verbundene Produkte, oder zeigt "No such file!"
		...
Reset Factory	No				Damit stellen Sie das Gerät auf die Werkseinstellungen zurück
	Yes

WARNUNG: Wenn Sie im Lüftermodus arbeiten: Aus, wird das Gerät bei Berührung heißer als bei Verwendung anderer Lüftermodi. Verwenden Sie geeignete Schutzausrüstung, um Verbrennungen zu vermeiden. Halten Sie einen Sicherheitsabstand zu brennbaren Gegeständen ein.

HINWEIS: Im Lüftermodus: Aus wird der Ausgang des Geräts reduziert und erreicht nicht die gleichen Pegel wie bei Verwendung anderer Lüftermodi.

DMX-Werte

HSV

Kanal Funktion Wert Prozent/Einstellung
1	F a r b	t o n	000 ⇔ 255 0–100%
2 Farbsättigung 000 ⇔ 255 0–100%
3 Farbwert 000 ⇔ 255 0–100%
4 Goborotator		000 ⇔ 127 Index128 ⇔ 190 Drehung im Uhrzeigersinn, schnell bis langsam191 ⇔ 192 Halt193 ⇔ 255 Drehung gegen den Uhrzeigersinn, langsam bis schnell

18Ch

Kanal Funktion Wert Prozent/Einstellung
1	Dimmer 000 ⇔ 255 0–100%
2	Feine Dimmer	000 ⇔ 255	0–100%
3	Rot 000 ⇔ 255 0–100%
4	Feine rot 000 ⇔ 255 0–100%
5	Grün 000 ⇔ 255 0–100%
6	Feine grün	000 ⇔ 255	0–100%
7	Blau	000 ⇔ 255	0–100%
8	Fein blau	000 ⇔ 255	0–100%
9	Bernsteinfarben	000 ⇔ 255	0–100%
10	Feine bernsteinfarben	000 ⇔ 255	0–100%
11	Minzgrün	000 ⇔ 255	0–100%
12	Feine minzgrün	000 ⇔ 255	0–100%
13	Stroboskop	000 ⇔ 010 Keine Funktion011 ⇔ 255 Stroboskopeffekt, langsam bis schnell
14	Virtuelles Farbrad	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
15	Farbtemperatur	000 ⇔ 255	Siehe Farbtemperatur DMX-Kanalwert
16	Farbton	000 ⇔ 000 0001 ⇔ 255 -25–25
17	Kontrolle(3 Sekunden lang gedrückt halten)	000 ⇔ 007 Keine Funktion008 ⇔ 015 Dimmer zurücksetzen016 ⇔ 023 Rotverschiebung ein024 ⇔ 031 Rotverschiebung aus032 ⇔ 039 S-Kurve Dimmerkurve040 ⇔ 047 Lineare Dimmerkurve048 ⇔ 055 Quadratische Dimmerkurve056 ⇔ 063 Inverse quadratische Dimmerkurve064 ⇔ 071 Dimmer-Geschwindigkeits-Modus aus072 ⇔ 079 Dimmer-Geschwindigkeits-Modus 1 (schnellste)080 ⇔ 087 Dimmer-Geschwindigkeits-Modus 2088 ⇔ 095 Dimmer-Geschwindigkeits-Modus 3 (langsamste)096 ⇔ 103 Lüfter Auto-Modus104 ⇔ 111 Lüfter eingeschaltet112 ⇔ 119 Lüfter ausgeschaltet120 ⇔ 127 Lüfter lautlos128 ⇔ 135 X-Fade-Geschwindigkeit: AUS136 ⇔ 143 X-Fade-Geschwindigkeit: 1 (schnellste)144 ⇔ 151 X-Fade-Geschwindigkeit: 2152 ⇔ 159 X-Fade-Geschwindigkeit: 3160 ⇔ 167 X-Fade Geschwindigkeit: 4 (langsamste)168 ⇔ 255 Reserviert für zukünftige Verwendung
18	Goborotator	000 ⇔ 127 Index128 ⇔ 190 Drehung im Uhrzeigersinn, schnell bis langsam191 ⇔ 192 Halt193 ⇔ 255 Drehung gegen den Uhrzeigersinn, langsam bis schnell

14Ch1

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	R o t		000 ⇔ 255 0–100%
3	G r ü n			000 ⇔ 255 0–100%
4	B l a u			000 ⇔ 255 0–100%
5	Bernsteinfarben		000 ⇔ 255	0–100%
6	M i n z		g	r ü n 000 ⇔ 255 0–100%
7 Stroboskop			000 ⇔ 010 Keine Funktion011 ⇔ 255	Stroboskopeffekt, langsam bis schnell
8	Virtuelles Farbrad		000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
9	Farbtemperatur		000 ⇔ 255	Siehe Farbtemperatur DMX-Kanalwert
10	Hue		000 ⇔ 000 0001 ⇔ 255 -25–25
11	Auto-Programme		000 ⇔ 010 Keine Funktion011 ⇔ 060	Autoprogramm 1Autoprogramm 2Autoprogramm 3Autoprogramm 4Autoprogramm 5
			061 ⇔ 110
			111 ⇔ 160
			161 ⇔ 210
			211 ⇔ 255
12	Auto-Geschwindigkeit		000 ⇔ 255	0–100%
13	Kontrolle(3 Sekunden lang gedrückt halten)		000 ⇔ 007 Keine Funktion008 ⇔ 015 Dimmer zurücksetzen016 ⇔ 023 Rotverschiebung ein024 ⇔ 031 Rotverschiebung aus032 ⇔ 039 S-Kurve Dimmerkurve040 ⇔ 047 Lineare Dimmerkurve048 ⇔ 055 Quadratische Dimmerkurve056 ⇔ 063 Inverse quadratische Dimmerkurve064 ⇔ 071 Dimmer-Geschwindigkeits-Modus aus072 ⇔ 079 Dimmer-Geschwindigkeits-Modus 1 (schnellste)080 ⇔ 087 Dimmer-Geschwindigkeits-Modus 2088 ⇔ 095 Dimmer-Geschwindigkeits-Modus 3 (langsamste)096 ⇔ 103 Lüfter Auto-Modus104 ⇔ 111 Lüfter eingeschaltet112 ⇔ 119 Lüfter ausgeschaltet120 ⇔ 127 Lüfter lautlos128 ⇔ 135 X-Fade-Geschwindigkeit: AUS136 ⇔ 143 X-Fade-Geschwindigkeit: 1 (schnellste)144 ⇔ 151 X-Fade-Geschwindigkeit: 2152 ⇔ 159 X-Fade-Geschwindigkeit: 3160 ⇔ 167 X-Fade Geschwindigkeit: 4 (langsamste)168 ⇔ 255 Reserviert für zukünftige Verwendung
14	Goborotator		000 ⇔ 127 Index128 ⇔ 190 Drehung im Uhrzeigersinn, schnell bis langsam191 ⇔ 192 Halt193 ⇔ 255	Drehung gegen den Uhrzeigersinn, langsam bis schnell

14Ch2

Kanal Funktion Wert Prozent/Einstellung
1	Dimmer 000 ⇔ 255 0–100%
2	Feine Dimmer 000 ⇔ 255 0–100%
3	Rot 000 ⇔ 255 0–100%
4	Feine rot 000 ⇔ 255 0–100%
5	Grün 000 ⇔ 255 0–100%
6	Feine grün 000 ⇔ 255 0–100%
7	Blau 000 ⇔ 255 0–100%
8	Fein blau 000 ⇔ 255 0–100%
9	Bernsteinfarben 000 ⇔ 255 0–100%
10	Feine bernsteinfarben	000 ⇔ 255	0–100%
11	Minzgrün 000 ⇔ 255 0–100%
12	Feine minzgrün	000 ⇔ 255	0–100%
13	Stroboskop	000 ⇔ 010 Keine Funktion011 ⇔ 255	Stroboskopeffekt, langsam bis schnell
14	Goborotator	000 ⇔ 127128 ⇔ 190191 ⇔ 192193 ⇔ 255	IndexDrehung im Uhrzeigersinn, schnell bis langsamHaltDrehung gegen den Uhrzeigersinn, langsam bis schnell

12Ch

Kanal Funktion Wert Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Feine Dimmer	000 ⇔ 255	0–100%
3	Rot	000 ⇔ 255	0–100%
4	Grün	000 ⇔ 255	0–100%
5	Blau	000 ⇔ 255	0–100%
6	Bernsteinfarben	000 ⇔ 255	0–100%
7	Minzgrün	000 ⇔ 255	0–100%
8	Stroboskop	000 ⇔ 010	Keine Funktion
		011 ⇔ 255	Stroboskopeffekt, langsam bis schnell
9	Virtuelles Farbrad	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
10	Farbtemperatur	000 ⇔ 255	Siehe Farbtemperatur DMX-Kanalwert
11	Farbton	000 ⇔ 000 0	-25
		001 ⇔ 255 -25
12	Goborotator	000 ⇔ 127	Index
		128 ⇔ 190	Drehung im Uhrzeigersinn, schnell bis langsam
		191 ⇔ 192	Halt
		193 ⇔ 255	Drehung gegen den Uhrzeigersinn, langsam bis schnell

8Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	R	o	t	000 ⇔ 255 0–100%
3	G	r	ü	n	000 ⇔ 255 0–100%
4	B	l	a	u	000 ⇔ 255 0–100%
5	Bernsteinfarben			000 ⇔ 255	0–100%
6	M	i	n	z	g
7 Stroboskop				000 ⇔ 010 Keine Funktion011 ⇔ 255	Stroboskopeffekt, langsam bis schnell
8 Goborotator				000 ⇔ 127 Index128 ⇔ 190 Drehung im Uhrzeigersinn, schnell bis langsam191 ⇔ 192 Halt193 ⇔ 255 Drehung gegen den Uhrzeigersinn, langsam bis schnell

6Ch

Kanal Funktion Wert Prozent/Einstellung
1	R	o	t	000 ⇔ 255 0–100%
2	G	r	ü	n	000 ⇔ 255 0–100%
3	B	l	a	u	000 ⇔ 255 0–100%
4	Bernsteinfarben			000 ⇔ 255	0–100%
5	M	i	n	z	g	r ü n 000 ⇔ 255 0–100%
6 Goborotator				000 ⇔ 127 Index128 ⇔ 190 Drehung im Uhrzeigersinn, schnell bis langsam191 ⇔ 192 Halt193 ⇔ 255 Drehung gegen den Uhrzeigersinn, langsam bis schnell

5Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇌ 255 0–100%
2	Virtuelles Farbrad		000 ⇌ 255	Siehe Tabelle: Virtuelles Farbrad
3	Farbtemperatur		000 ⇌ 255	Siehe Farbtemperatur DMX-Kanalwert
4	F a r b		000 ⇌ 000 t 001 ⇌ 255	0 n -25–25
5 Goborotator			000 ⇌ 127 Index128 ⇌ 190 Drehung im Uhrzeigersinn, schnell bis langsam191 ⇌ 192 Halt193 ⇌ 255 Drehung gegen den Uhrzeigersinn, langsam bis schnell

1Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇌ 255 0–100%

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Germany Website: www.chauvetprofessional.eu

Voice: [phone]

Chauvet Mexico
