Über diese Kurzanleitung

In der Kurzanleitung des Ovation F-415FC finden Sie die wesentlichen Produktinformationen, wie etwa über den Anschluss, die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration/.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• Dieses Gerät darf NICHT in Wasser eingetaucht werden (IP20). Eine regelmäßige Verwendung dieses Geräts im Freien ist möglich.
• Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
• NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.

- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.

• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.

• VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.

- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Kontakt

Kunden außerhalb der USA, GB, Irland, Mexiko, Frankreichs, Deutschlands oder der Benelux-Staaten wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie unter Contact Us am Ende dieser Kurzanleitung.

Packungsinhalt

• Ovation F-415FC
• Netzkabel Neutrik
  ^® powerCON ^®

• Gel-Rahmen (Zubehör für 6,25 Zoll/159 mm)
- Kurzanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Sie können bis zu 13 Ovation F-415FC Geräte bei 120 V AC, 22 Geräte bei 208 V und 24 Geräte bei 230 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb	Grün/Gelb	Grün

Um Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

DMX-Verbindung

De Ovation F-415FC kann mit einem DMX-Controller betrieben werden, wenn eine 3- und 5-polige DMX-Datenverbindung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der Ovation F-415FC nutzt zur Steuerung seiner DMX-Eigenschaften eine eine 3- und 5-polige DMX-Datenverbindung: 1Ch, 3Ch, 5Ch, 7Ch, 11Ch, 13Ch, 14Ch, 18Ch und HSV. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Master/Slave-Schaltung

Der Ovation F-415FC verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen Master/Slave-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Der Ovation F-415FC unterstützt das RDM-Protokoll, über das Feedback zur Überwachung der Änderungen der Menüoptionen gegeben wird. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise. Mindestens einen Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

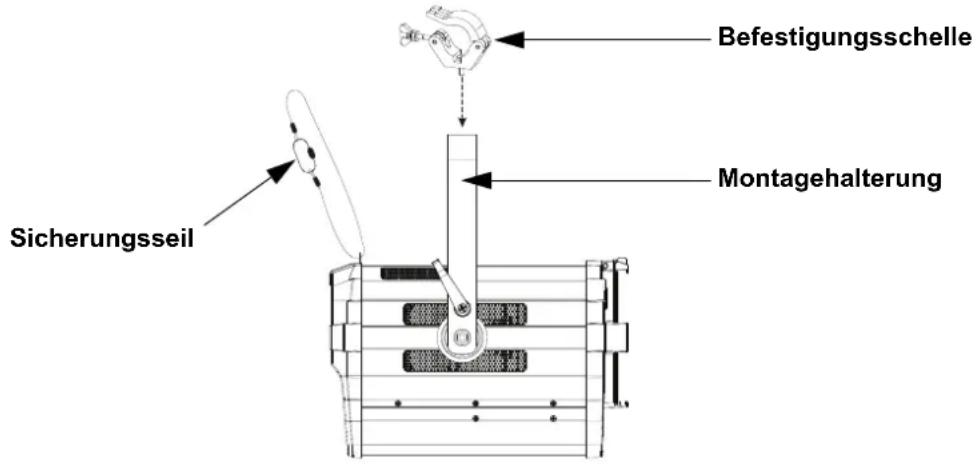

Ansicht Gerätemontage

Befestigungsschelle Montagehalterung Sicherungsseil

Virtuelles Farbrad (VCW)

Der Ovation F-415FC verfügt über eine Funktion mit der Bezeichnung Virtuelles Farbrad (Virtual Color Wheel, VCW). Diese Funktion steht als Stand-alone-Steuerungsmodus für die manuelle Bedienung sowie als Steuerungskanal bei ausgewählten DMX-Eigenschaften zur Verfügung. Es sind mehr als 30 von unseren Technikern vorgemischte Farben verfügbar, um die Programmierung einfacher zu gestalten. Die zum Mischen dieser Farben verwendeten DMX-Werte sind nachstehend angegeben. Sie können die Gesamtintensität des Ovation anpassen, um die Farben, mit denen Sie vertraut sind, besser nachzubilden. Auf unserer Website www.chauvetprofessional.com finden Sie eine Tabelle, mit deren Hilfe Sie unsere vorgemischten Farben mit beliebten Gel-Farben vergleichen können. Diese Tabelle dient einzig Vergleichszwecken und ist keine Gewähr dafür, dass unsere vorgemischten Farben mit einer der aufgeführten Gel-Farben übereinstimmen.

Tabelle: Virtuelles Farbrad

DMX-Wert	Anzeige auf Display	Roter Wert	Grün	Blau	Bernsteinfarben	Neongrün
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 013	C3050 - Md Yellow	233	163	020	123	255
014 ⇔ 021	C3040 - Lt Yellow	224	158	047	255	231
022 ⇔ 028	C3240 - Amb Yellow	180	060	000	245	255
029 ⇔ 035	C2340 - VLt Amber	245	107	081	255	213
036 ⇔ 043	C2040 - Lt Amber	230	130	062	255	155
044 ⇔ 051	C2050 - Md Amber	255	000	025	255	194
052 ⇔ 059	C2060 - Dk Amber	255	000	024	255	150
060 ⇔ 067	C1050 - Lt Red	255	037	027	030	038
068 ⇔ 075	C1080 - Md Red	255	004	017	000	000
076 ⇔ 083	C1020 - NC Pink	238	135	129	255	255
084 ⇔ 091	C1030 - Md Pink	255	131	120	255	195
092 ⇔ 099	C1630 - Dk Pink	255	165	123	255	210
100 ⇔ 107	C1250 - Md Red Amber	255	000	041	195	055
108 ⇔ 115	C1060 - Dk Red Amber	255	000	045	120	030
116 ⇔ 121	C1650 - Magenta	255	050	115	255	115
122 ⇔ 130	C6170 - Dk Magenta	255	035	117	000	000
131 ⇔ 138	C6020 - Lt Lavender	127	122	142	251	255
139 ⇔ 146	C5030 - Lt Blue	000	255	197	100	255
147 ⇔ 154	C5020 - VLt Blue	158	255	189	000	255
155 ⇔ 162	C5430 - Lt Blue 2	000	255	180	000	243
163 ⇔ 170	C5070 - Blue	043	255	210	043	036
171 ⇔ 178	C5050 - Md Blue	000	255	218	000	181
179 ⇔ 186	C5060 - Dk Blue	000	210	206	000	118
187 ⇔ 194	C5690 - Indigo	065	000	210	040	055
195 ⇔ 202	C5080 - VDk Blue	000	203	230	000	040
203 ⇔ 210	C5081 - VDk Blue2	040	199	240	000	045
211 ⇔ 218	C4370 - Yel Green	027	255	028	016	104
219 ⇔ 226	C4070 - Green	049	255	055	120	090
227 ⇔ 234	C4550 - Turquoise	060	230	109	000	245
235 ⇔ 242	C4560 - Aqua	020	240	126	036	255
243 ⇔ 250	C4570 - Blue Green	000	255	079	030	053
251 ⇔ 255	--	000	000	000	000	000

Die oben genannten Farben sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu anderen, ähnlich weiß glühenden Produkten. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe.

Farbtemperatur-Tabelle

DMX-Wert	Anzeige auf Display	Roter Wert	Grün	Blau	Bernsteinfarben	Neongrün
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	198	065	056	220	230
026 ⇔ 050	3000K	181	078	074	220	230
051 ⇔ 075	3200K	165	092	093	220	230
076 ⇔ 100	3500K	153	128	111	220	230
101 ⇔ 125	4000K	127	128	163	220	230
126 ⇔ 150	4500K	106	128	200	220	230
151 ⇔ 175	5000K	092	128	230	220	230
176 ⇔ 200	5600K	073	128	255	220	230
201 ⇔ 225	6000K	048	128	255	220	230
226 ⇔ 250	6500K	019	128	255	220	230
251 ⇔ 255	--	000	000	000	000	000

Die oben genannten Farbtemperaturen sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu einer Wolframlampe mit spezifizierter Farbtemperatur. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe.

Beschreibung des Bedienfeldes

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion.
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
	Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion.
	Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion.
	Drücken und drehen Sie dieses Bedienelement zur Auswahl der Farbtemperatur
	Drücken und drehen Sie dieses Bedienelement zum Erhöhen oder Senken der Dimmung
	Drücken und drehen Sie dieses Bedienelement zum Vergrößern oder Verkleinern des Zoom

Menüstruktur

Die neueste Menükarte finden Sie auf der Ovation F-415FC-Produktseite unter www.chauvetprofessional.com.

Hauptebene	Programmierebenen Beschreibung
DMX Address	001-512*			Wählt die DMX-Adresse aus (*der höchste Kanal ist auf die gewählte Eigenschaft beschränkt)
DMX Channel	1Ch 1 Kanal: Dimmer
	3Ch 3 Kanal: Dimmer, Virtuelles Farbrad, Farbtemperatur
	5Ch 5 Kanal: RGBAL
	7Ch 7 Kanal: Dimmer, RGBAL, Stroboskopeffekt
	11Ch			11 Kanal: 16-Bit-Dimmer, RGBAL, Stroboskopeffekt, Virtuelles Farbrad, Farbtemperatur, Zoom
	13Ch			13 Kanal: 16-Bit-RGBAL und -Dimmer, Stroboskopeffekt
	14Ch			14 Kanal: Dimmer, RGBAL, Stroboskopeffekt, Virtuelles Farbrad, Farbtemperatur, Auto-Programm, Auto-Geschwindigkeit, Steuerung, Zoom, Motor zurücksetzen, Rotverschiebung
	18Ch			18 Kanal: 16-Bit-RGBAL und -Dimmer, Stroboskopeffekt, Virtuelles Farbrad, Farbtemperatur, Zoom, Motor zurücksetzen, Rotverschiebung, Steuerung
	HSV 3 Kanal: Farbton, Farbsättigung, Farbwert
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow	Dimmer 0-255	Das Virtuelle Farbrad simuliert die Ausgabe jeder Gel-Farbe. Für spezifische Werte, siehe den Abschnitt Tabelle: Virtuelles Farbrad.
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
Virtual Color Wheel (Fortsetzung)	Virtual Color Wheel (Fortsetzung)	C5020 - VLt Blue	Dimmer 0-255	Das Virtuelle Farbrad simuliert die Ausgabe jeder Gel-Farbe. Für spezifische Werte, siehe den Abschnitt Tabelle: Virtuelles Farbrad.
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	Color Temperature	2800K	Dimmer 0-255	Voreinstellung der weißen Farbtemperaturen. Bildet eine Wolframlampe mit der spezifizierten Farbtemperatur ab. Für spezifische Werte, siehe den Abschnitt Farbtemperatur-Tabelle.
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red	0-255	Kombiniert rote, grün, blaue, bernsteinfarbene un neongrüne Farben zu einer benutzerdefinierten Farbe (0-100%)
		Green
		Blue
		Amber
		Lime
	Color X-Fade Speed	Off Schaltet die Überblendung zwischen Farben aus
		X-Fade Speed 1		Erzeugt Überblendungen zwischen Farben bei Verwendung von Farben im virtuellen Farbrad oder in der Farbtemperaturtabelle, von schnell (X-Fade Speed 1) bis langsam (X-Fade Speed 4)
		X-Fade Speed 2
		X-Fade Speed 3
		X-Fade Speed 4
Auto Show	Auto 1-5 1-100			Wähl das Auto-Programm und die Programm-Geschwindigkeit aus
Zoom 0-255 Zur Steuerung des Zoom
Red Shift	On			Ahmt die Dimmung einer Halogenlampe nach
	Off
Master/Slave	Master Empfängt DMX-Signal vom DMX-Controller (Master)
	Slave Empfängt das DMX-Signal vom Master-Gerät
Dimmer Curve	S-Curve			Stellt die Dimmungskurve ein
	Linear
	Square
	Inverse Square
Dimmer Mode	Off Linearer Dimmer
	Dimmer 1-3			Dimmkurven von schnell (Dimmer 1) bis langsam (Dimmer 3)
Hauptebene	Programmierebenen			Beschreibung
White Balance	Off			Verwendet die werksseitig voreingestellte Standardeinstellung „Weiß“
	Manual	Red	maximalen W maximalen W 125-255	Stellt den maximalen Wert der Roten LED ein
		Green Stellt den		Wert der Grün LED ein
		Blue Stellt den		Wert der Blau LED ein
		Amber		Stellt den maximalen Wert der Bernsteinfarben LED ein
		Lime Stellt den	maximalen W	Wert der Neongrün LED ein
LED Frequency	600Hz			Stellt die PWM-Frequenz ein
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Stellt den Lüfter auf den Auto-Modus ein
	On			Stellt den Lüfter auf den "immer eingeschaltet"-Modus ein
	Off Setzt den Lüfter auf immer aus
	Silent Stellt den Lüfter auf lautlos
Back Light	10S			Damit wird die Hintergrundbeleuchtung der Anzeige nach 10 Sekunden Inaktivität ausgeschaltet
	30S			Damit wird die Hintergrundbeleuchtung der Anzeige nach 30 Sekunden Inaktivität ausgeschaltet
	2Min			Damit wird die Hintergrundbeleuchtung der Anzeige nach 2 Minuten Inaktivität ausgeschaltet
	Alway On Hintergrundbeleuchtung immer an
Information	Fixture Hours _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _			Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
	LED Hours < _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Version V._Zeigt die aktuelle Firmware-Version an			ED-Stunden an
	UID _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Reset Zoom w/ Power	No			Hält den Zoom in der letzten Position, wenn das Gerät eingeschaltet wird
	Yes			Setzt den Zoom auf die Startposition zurück, wenn das Gerät eingeschaltet wird
Factory Reset	No			Damit stellen Sie das Gerät auf die Werkseinstellungen zurück
	Yes

WARNUNG: Wenn Sie im Lüftermodus arbeiten: Aus, wird das Gerät bei Berührung heißer als bei Verwendung anderer Lüftermodi. Verwenden Sie geeignete Schutzausrüstung, um Verbrennungen zu vermeiden. Halten Sie einen Sicherheitsabstand zu brennbaren Gegeständen ein.

Im Lüftermodus: Aus wird der Ausgang des Geräts reduziert und erreicht nicht die gleichen Pegel wie bei Verwendung anderer Lüftermodi.

DMX-Werte
18Ch / 14Ch / 13Ch / 11Ch / 7Ch / 5Ch / 3Ch

3Ch	5Ch	7Ch	11Ch	13Ch	14Ch	18Ch	Funktion Wert Prozent/Einstellung
1	-	1	1	1	1	1	D i m m e r			000 ⇔ 255 0–100%
-	-	-	2	2	-	2	Feine Dimmer		000 ⇔ 255	0–100%
-	1	2	3	3	2	3	R o t 000 ⇔ 255 0–100%
-	-	-	-	4	-	4	F e i n e r o t 000 ⇔ 255 0–100%
-	2	3	4	5	3	5	Grün		000 ⇔ 255	0–100%
-	-	-	-	6	-	6	Feine grün		000 ⇔ 255	0–100%
-	3	4	5	7	4	7	Blau		000 ⇔ 255	0–100%
-	-	-	-	8	-	8	Fein blau		000 ⇔ 255	0–100%
-	4	5	6	9	5	9	Bernsteinfarben		000 ⇔ 255	0–100%
-	-	-	-	10	-	10	Feine bernsteinfarben		000 ⇔ 255	0–100%
-	5	6	7	11	6	11	Neongrün		000 ⇔ 255	0–100%
-	-	-	-	12	-	12	Feine neongrün		000 ⇔ 255	0–100%
-	-	7	8	13	7	13	Stroboskop		000 ⇔ 010 Keine Funktion011 ⇔ 255 Stroboskopeffekt, langsam bis schnell
2	-	-	9	-	8	14	Virtuelles Farbrad		000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
3	-	-	10	-	9	15	Farbtemperatur		000 ⇔ 255	Siehe Farbtemperatur-Tabelle
-	-	-	-	-	1	0	- A u t o		000 ⇔ 010 Keine Funktion011 ⇔ 060 Autoprogramm 1061 ⇔ 110 Autoprogramm 2111 ⇔ 160 Autoprogramm 3161 ⇔ 210 Autoprogramm 4211 ⇔ 255 Autoprogramm 5
-	-	-	-	-	11	-	Auto-Geschwindigkeit		000 ⇔ 255	0–100%
-	-	-	11	-	-	16	Zoom		000 ⇔ 255 Eng bis weit
-	-	-	-	-	-	1	7 M o t o		000 ⇔ 200 Keine Funktion201 ⇔ 220 Motorzurrücksetzung k s e t ;221 ⇔ 255 Keine Funktion

3Ch	5Ch	7Ch	11Ch	13Ch	14Ch	18Ch	Funktion	Wert	Prozent/Einstellung
							Steuerung(31Sekulden gedrückt halten)	000 ⇔ 007	Keine Funktion
								008 ⇔ 015	Dimmer reset
								016 ⇔ 023	Rotverschiebung an
								024 ⇔ 031	Rotverschiebung aus
								032 ⇔ 039	S-Kurve Dimmerkurve
								040 ⇔ 047	Lineare Dimmerkurve
								048 ⇔ 055	Quadratische Dimmerkurve
								056 ⇔ 063	Inverse quadratische Dimmerkurve
								064 ⇔ 071	Dimmer-Geschwindigkeitsmodus aus
								072 ⇔ 079	Dimmer-Geschwindigkeitsmodus 1
								080 ⇔ 087	Dimmer-Geschwindigkeitsmodus 2
								088 ⇔ 095	Dimmer-Geschwindigkeitsmodus 3
								096 ⇔ 103	Fan-Auto
								104 ⇔ 111	Lüfter an
								112 ⇔ 119	Lüfter aus
								120 ⇔ 127	Lüfter leise
								128 ⇔ 135	X-Fade-Geschwindigkeit: AUS
								136 ⇔ 143	X-Fade-Geschwindigkeit: 1 (schnellste)
								144 ⇔ 151	X-Fade-Geschwindigkeit: 2
								152 ⇔ 159	X-Fade-Geschwindigkeit: 3
								160 ⇔ 167	X-Fade Geschwindigkeit: 4 (langsamste)
								168 ⇔ 225	Keine Funktion (reserviert)
							Zoom	000 ⇔ 255	Eng bis weit
								000 ⇔ 200	Keine Funktion
								201 ⇔ 220	Motourzurücksetzung c k s e t
								221 ⇔ 255	Keine Funktion

1Ch

Kanal Funktion Wert Prozent/Einstellung
1	Dimmer	000 ⇌ 255	0–100%

HSV

Kanal Funktion Wert Prozent/Einstellung
1	Farbton	000 ⇔ 255	0–100%
2	Farbsättigung	000 ⇔ 255	0–100%
3	Farbwert	000 ⇔ 255	0–100%

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Email: [e-mail]

Germany Website: www.chauvetprofessional.eu

Voice: [phone]

Chauvet Mexico
