GEBRUIKSAANWIJZING Ovation F-415FC Chauvet

Over deze handleiding

De Ovation F-415FC Beknopte Handleiding bevat basisinformatie over het product, zoals aansluiting, montage, menuopties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze beknopte handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden (IP20).
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
  • GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.
  • Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar Contact Us oor contactinformatie.

Wat is inbegrepen

• Ovation F-415FC
  • N e ^® powerCON ^® istrolomsnoer

• Gelframe (159 mm/6,25 in accessoires)
• Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

U kunt tot 13 Ovation F-415FC-producten koppelen bij 120 V, 22 producten bij 230 V, 24 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een kruiskopschroevendraaier nr. 2 en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De Ovation F-415FC kan met een DMX-controller werken met een 3- en 5-pin DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Ovation F-415FC gebruikt een 3- en 5-pin DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 1Ch, 3Ch, 5Ch, 7Ch, 11Ch, 13Ch, 14Ch, 18Ch en HSV. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Master/slave-verbinding

De Ovation F-415FC maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Ovation F-415FC ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/.

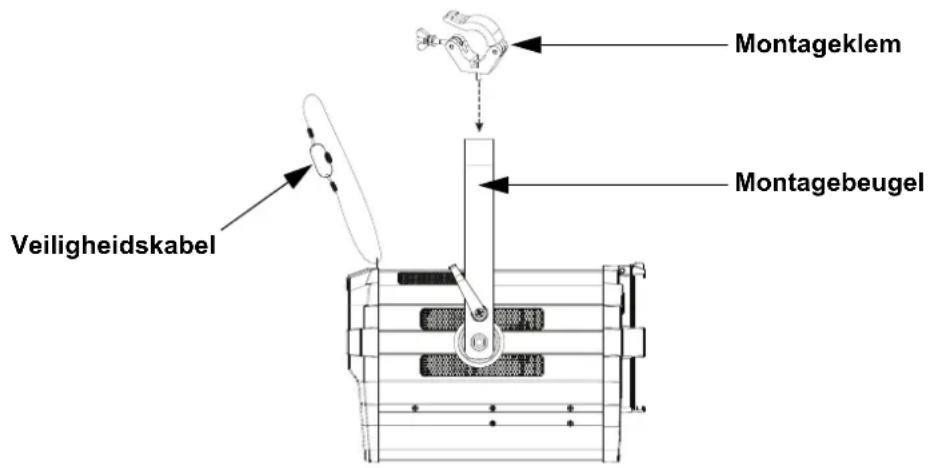

Montagediagram van het product

Veiligheidskabel Montageklem Montagebeugel

Virtueel kleurenwiel

De Ovation F-415FC ibevat een functie, genaamd het virtuele kleurenwiel (Virtual Color Wheel, VCW). Deze functie is beschikbaar als een losstaande bedieningsmodus voor handmatig gebruik en ook als een bedieningskanaal in de geselecteerde DMX-persoonlijkheden van de producten. Voor eenvoudiger programmering zijn er meer dan 30 voorgemengde kleuren beschikbaar die speciaal door onze technici zijn samengesteld. De DMX-waarden die worden gebruikt voor het mengen van deze kleuren staan hieronder vermeld. U kunt de algehele intensiteit van het Ovation-armatuur aanpassen om de kleuren waarmee u bekend bent beter na te bootsen. Op onze website www.chauvetprofessional.com is een tabel beschikbaar om onze voorgemengde kleuren te vergelijken met populaire gelkleuren. Deze grafiek is uitsluitend bedoeld voor vergelijkingsdoeleinden en vormt geen garantie dat onze voorgemengde kleuren overeenkomen met de vermelde gelkleuren.

Kleurenkaart

DMX-waarde	Weergave op het display	Rode waarde	Groene	Blauwe	Amber	Lime
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 013	C3050 - Md Yellow	233	163	020	123	255
014 ⇔ 021	C3040 - Lt Yellow	224	158	047	255	231
022 ⇔ 028	C3240 - Amb Yellow	180	060	000	245	255
029 ⇔ 035	C2340 - VLt Amber	245	107	081	255	213
036 ⇔ 043	C2040 - Lt Amber	230	130	062	255	155
044 ⇔ 051	C2050 - Md Amber	255	000	025	255	194
052 ⇔ 059	C2060 - Dk Amber	255	000	024	255	150
060 ⇔ 067	C1050 - Lt Red	255	037	027	030	038
068 ⇔ 075	C1080 - Md Red	255	004	017	000	000
076 ⇔ 083	C1020 - NC Pink	238	135	129	255	255
084 ⇔ 091	C1030 - Md Pink	255	131	120	255	195
092 ⇔ 099	C1630 - Dk Pink	255	165	123	255	210
100 ⇔ 107	C1250 - Md Red Amber	255	000	041	195	055
108 ⇔ 115	C1060 - Dk Red Amber	255	000	045	120	030
116 ⇔ 121	C1650 - Magenta	255	050	115	255	115
122 ⇔ 130	C6170 - Dk Magenta	255	035	117	000	000
131 ⇔ 138	C6020 - Lt Lavender	127	122	142	251	255
139 ⇔ 146	C5030 - Lt Blue	000	255	197	100	255
147 ⇔ 154	C5020 - VLt Blue	158	255	189	000	255
155 ⇔ 162	C5430 - Lt Blue 2	000	255	180	000	243
163 ⇔ 170	C5070 - Blue	043	255	210	043	036
171 ⇔ 178	C5050 - Md Blue	000	255	218	000	181
179 ⇔ 186	C5060 - Dk Blue	000	210	206	000	118
187 ⇔ 194	C5690 - Indigo	065	000	210	040	055
195 ⇔ 202	C5080 - VDk Blue	000	203	230	000	040
203 ⇔ 210	C5081 - VDk Blue2	040	199	240	000	045
211 ⇔ 218	C4370 - Yel Green	027	255	028	016	104
219 ⇔ 226	C4070 - Green	049	255	055	120	090
227 ⇔ 234	C4550 - Turquoise	060	230	109	000	245
235 ⇔ 242	C4560 - Aqua	020	240	126	036	255
243 ⇔ 250	C4570 - Blue Green	000	255	079	030	053
251 ⇔ 255	--	000	000	000	000	000

De kleuren hierboven zijn gesimuleerde waargaven van de kleurenuitvoer die zijn geproduceerd, in vergelijking met de andere gelijksoortige lichtproducten. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.

Kleurtemperatuur-kaart

DMX-waarde	Weergave op het display	Rode waarde	Groene	Blauwe	Amber	Lime
000 ⇌ 005	--	000	000	000	000	000
006 ⇌ 025	2800K	198	065	056	220	230
026 ⇌ 050	3000K	181	078	074	220	230
051 ⇌ 075	3200K	165	092	093	220	230
076 ⇌ 100	3500K	153	128	111	220	230
101 ⇌ 125	4000K	127	128	163	220	230
126 ⇌ 150	4500K	106	128	200	220	230
151 ⇌ 175	5000K	092	128	230	220	230
176 ⇌ 200	5600K	073	128	255	220	230
201 ⇌ 225	6000K	048	128	255	220	230
226 ⇌ 250	6500K	019	128	255	220	230
251 ⇌ 255	--	000	000	000	000	000

De bovenstaande kleurtemperaturen zijn gesimuleerde weergaven van de geproduceerde kleuropbrengst, in vergelijking met een wolfraam-lamp bij de opgegeven kleurtemperatuur. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.

Beschrijving bedieningspaneel

Toets Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
	Eerst indrukken en daarna draaien om de selecteren de kleurtemperatuur
	Eerst indrukken en daarna draaien om de dimmer te verhogen of te verlagen

Eerst indrukken en daarna draaien om de zoom te verhogen of te verlagen

Menumap
Raadpleeg de productpagina van Ovation F-415FC op www.chauvetprofessional.com voor de nieuwste menukaart.

Hoofdniveau	Programmeerniveaus Beschrijving
DMX Address	001-512*			Selecteert het start-adres (*hoogste kanaal beperkt tot de gekozen persoonlijkheid)
DMX Channel	1Ch 1-kanaal: dimmer
	3Ch			3-kanaal: dimmer, virtuele kleurenwiel, kleurtemperatuur
	5Ch 5-kanaal: RGBAL
	7Ch 7-kanaal: dimmer, RGBAL, stroboscoop
	11Ch			11-kanaal: 16-bit dimmer, RGBAL, stroboscoop, virtuele kleurenwiel, kleurtemperatuur, zoom
	13Ch 13-kanaal: 16-bit RGBAL en dimmer, stroboscoop
	14Ch			14-kanaal: dimmer, RGBAL, stroboscoop, virtuele kleurenwiel, kleurtemperatuur, automatische programma's, programmasnelheid, controle, zoom, motor-reset
	18Ch			18-kanaal: 16-bit RGBAL en dimmer, stroboscoop, virtuele kleurenwiel, kleurtemperatuur, zoom, motor-reset, controle
	HSV 3-kanaal: tint, verzadigng, waarde
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow	Dimmer 000-255	Het virtuele kleurenwiel simuleert de opbrengst van elke gelkleur. Raadpleeg de sectie Kleurenkaart voor specifieke waarden.
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
Virtual Color Wheel (vervolg)	Virtual Color Wheel (vervolg)	C5070 - Blue	Dimmer 000-255	Het virtuele kleurenwiel simuleert de opbrengst van elke gelkleur. Raadpleeg de sectie Kleurenkaart voor specifieke waarden.
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	Color Temperature	2800K	Dimmer 000-255	Vooringestelde witte kleurtemperaturen. Emuleert een wolfraam-lamp bij de opgegeven kleurtemperatuur. Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden.
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red	000-255	Combineert rood, groen, blauw, amber en lime om een aangepaste kleur te genereren (0-100%)
		Green
		Blue
		Amber
		Lime
	Color X-Fade Speed	Off Schakelt de fade		overgang tussen kleuren uit
		X-Fade Speed 1		Maakt een fade-overgang tussen kleuren bij gebruik van kleuren in het virtuele kleurenwiel of de kleurtemperatuurgrafiek, van snel (X-Fade Speed 1) tot langzaam (X-Fade Speed 4)
		X-Fade Speed 2
		X-Fade Speed 3
		X-Fade Speed 4
Auto Show	Auto 1-5 1-100			Selecteert automatische programma's en automatische programmasnelheid
Zoom 0-255 Controleert de zoom
Red Shift	On			Bootst halogeenlamp dimmen na
	Off
Master/ Slave	Master Ontvangt DMX-signalen van de DMX-controller
	Slave Ontvangt DMX-signalen van de master
Dimmer Curve	S-Curve			Stelt de dimcurve in
	Linear
	Square
	Inverse Square
Dimmer Mode	Off Lineaire dimmer
	Dimmer 1-3			Selecteert dimprofielen van snel (Dimmer 1) tot langzaam (Dimmer 3)
Hoofdniveau	Programmeerniveaus			Beschrijving
White Balance	Off Gebruikt standaard witte instelling
	Manual	Red	maximum waarde van de rood LED in	Stelt de maximum waarde van de rood LED in
		Green Stelt de max125+255	max125+255	de van de groen LED in
		Blue Stelt de max125+255	max125+255	de van de blauw LED in
		Amber Stelt de max125+255	max125+255	de van de amber LED in
		Lime Stelt de max125+255	max125+255	de van de lime LED in
LED Frequency	600Hz			Selecteert de PWM-uitgangsfrequentie
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Ingesteld de ventilator			automatische modus
	On Ingesteld de ventilator altijd aan modus
	Off Ingesteld de ventilator altijd uit
	Silent Ingesteld de ventilator stil
Back Light	10S			Schakelt de backlight van de display uit na 10s van inactiviteit
	30S			Schakelt de backlight van de display uit na 30s van inactiviteit
	2Min			Schakelt de backlight van de display uit na 2 min van inactiviteit
	Alway On De backlight van de display is altijd aan
Information	Fixture Hours ____	H Toont het totale aantal producturen
	LED Hours <______	H> Toont het totaal aantal LED-uren
	Version	V._		Toont de geïnstalleerde softwareversie
	UID	--------		Geeft de huidige UID
Reset Zoom w/ Power	No			Behoudt zoom in de laatste stand wanneer ingeschakeld
	Yes			Herstelt de zoom naar de beginpositie wanneer ingeschakeld
Factory Reset	No			Herstellen naar de fabrieksstandaard
	Yes

WAARSCHUWING: Bij werking in de ventilatormodus: Uit, de armatuur wordt voelt warmer aan dan bij gebruik van andere ventilatormodi. Gebruik de juiste beschermende uitrusting om brandwonden te voorkomen. Houd een veilige afstand van brandbare voorwerpen.

Bij werking in de ventilatormodus: Uit, uitvoer van de armatuur wordt verminderd en zal niet dezelfde niveaus bereiken als bij andere ventilatormodi.

DMX-waarden
18Ch / 14Ch / 13Ch / 11Ch / 7Ch / 5Ch / 3Ch

3Ch	5Ch 7Ch		11Ch	13Ch 14Ch 18Ch			Functie Waarde Percentage/Instelling
1	-	1	1	1	1	1	D i m m e r	000 ⇔ 255 0–100%
-	-	-	2	2	-	2	Fijn dimmer	000 ⇔ 255	0–100%
-	1	2	3	3	2	3	R o o d	000 ⇔ 255 0–100%
-	-	-	-	4	-	4	Fijn rood	000 ⇔ 255	0–100%
-	2	3	4	5	3	5	Groen	000 ⇔ 255	0–100%
-	-	-	-	6	-	6	Fijn groen	000 ⇔ 255	0–100%
-	3	4	5	7	4	7	Blauw	000 ⇔ 255	0–100%
-	-	-	-	8	-	8	Fijn blauw	000 ⇔ 255	0–100%
-	4	5	6	9	5	9	Amber	000 ⇔ 255	0–100%
-	-	-	-	10	-	10	Fijn amber	000 ⇔ 255	0–100%
-	5	6	7	11	6	11	Lime	000 ⇔ 255	0–100%
-	-	-	-	12	-	12	Fijn lime	000 ⇔ 255	0–100%
-	-	7	8	13	7	13	Stroboscoop	000 ⇔ 010	Geen functie
								011 ⇔ 255	Stroboscoop, langzaam tot snel
2	-	-	9	-	8	14	Virtueel kleurenwiel	000 ⇔ 255	Zie de Kleurenkaart
3	-	-	10	-	9	15	Kleurtemperatuur	000 ⇔ 255	Zie de Kleurtemperatuur-kaart
-	-	-	-	-	1	0	- P r o g	000 ⇔ 010	Geen functie
								011 ⇔ 060	Auto 1
								061 ⇔ 110	Auto 2
								111 ⇔ 160	Auto 3
								161 ⇔ 210	Auto 4
								211 ⇔ 255	Auto 5
-	-	-	-	-	11	-	Autosnelheid	000 ⇔ 255	0–100%
-	-	-	11	-	-	16	Zoom	000 ⇔ 255	Smal tot breed
-	-	-	-	-	-	1	7 M o t o	000 ⇔ 200	Geen functie
								201 ⇔ -220	Motorresets e t
								221 ⇔ 255	Geen functie
3Ch	5Ch	7Ch	11Ch	13Ch	14Ch	18Ch	Functie	Waarde	Percentage/Instelling
								000 ⇔ 007	Geen functie
								008 ⇔ 015	Dimmer reset
								016 ⇔ 023	Rode shift aan
								024 ⇔ 031	Rode shift uit
								032 ⇔ 039	S-Curve dimcurve
								040 ⇔ 047	Lineaire dimcurve
								048 ⇔ 055	Vierkante dimcurve
								056 ⇔ 063	Omgekeerde vierkante dimcurve
								064 ⇔ 071	Dimmer snelheid modus uit
								072 ⇔ 079	Dimmersnelheidsmodus 1
								080 ⇔ 087	Dimmersnelheidsmodus 2
								088 ⇔ 095	Dimmersnelheidsmodus 3
								096 ⇔ 103	Automatische ventilator
								104 ⇔ 111	Ventilator aan
								112 ⇔ 119	Ventilator uit
								120 ⇔ 127	Stille ventilator
								128 ⇔ 135	X-Fade Snelheid: OFF
								136 ⇔ 143	X-Fade Snelheid: 1 (snelste)
								144 ⇔ 151	X-Fade Snelheid: 2
								152 ⇔ 159	X-Fade Snelheid: 3
								160 ⇔ 167	X-Fade Snelheid: 4 (langzaamste)
								168 ⇔ 225	Geen functie (gereserveerd)
	-	-	-	-	13	-	Zoom	000 ⇔ 255	Smal tot breed
								000 ⇔ 200	Geen functie
-	-	-	-	-	1	4	- M o t o	201 ⇔ 220	Motor-reset s e t
								221 ⇔ 255	Geen functie

1Ch

Kanaal	Functie	Waarde	Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%

HSV

Kanaal	Functie	Waarde	Percentage/Instelling
1	Tint	000 ⇔ 255	0–100%
2	Verzadiging	000 ⇔ 255	0–100%
3	Waarde	000 ⇔ 255	0–100%
