GEBRUIKSAANWIJZING Ovation ED-200WW Chauvet

Over deze handleiding

De Ovation ED-200WW Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.

- Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.

- Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.

- GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

- Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)

- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.

- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

- Gebruik UITSLUITEND de ophang-/montagebeugels of de hendels om dit product te dragen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of België kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetprofessional.com voor contactinformatie.

Wat is inbegrepen

• Ovation ED-200WW
• Neutrik® powerCON® stroomsnoer
• Garantiekaart
  • Beknopte handleiding

AC-Stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

In de 750 W-modus kunt u tot 6 Ovation ED-200WW-producten koppelen bij 120 V of 12 producten bij 230 V.

In de 575 W-modus kunt u tot 8 producten koppelen bij 120 V of 15 producten bij 230 V.

Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel	Groen/geel	Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een kruiskopschroevendraaier nr. 2 en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De Ovation ED-200WW kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

DMX-aansluiting

De Ovation ED-200WW gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: UNO, DOS en STD.P. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Master/slave-verbinding

De Ovation ED-200WW maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Ovation ED-200WW aondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van Temperatuur en wijzigingen aan de menu opties van ADDRESS, PERSONALITY, DIMMER en PWM. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Dimmer-bediening

De Ovation ED-200WW kan worden aangesloten op en bediend door een normale dimmer. In deze modus reageert het product precies als een lamp. Zie de gebruikershandleiding om te configureren voor dimmerbediening.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/products.

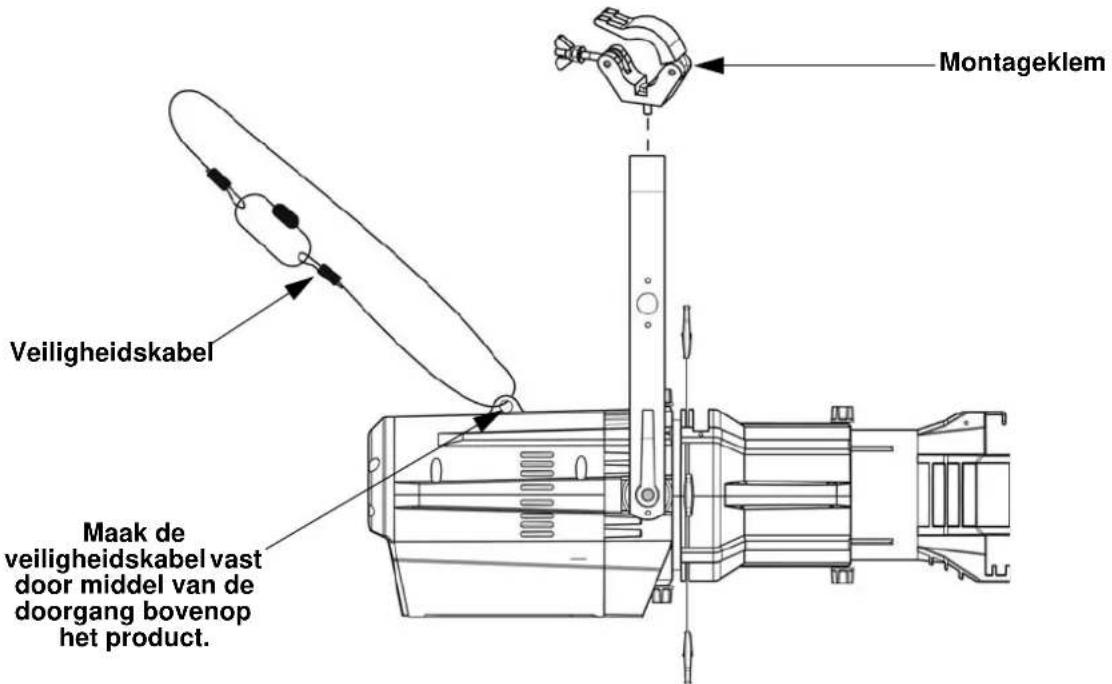

Montagediagram

Montageklem Veiligheidskabel Maak de veiligheidskabel vast door middel van de doorgang bovenop het product.

Lensbuizen

De volgende lensbuizen zijn aan te schaffen:

• 19°, 26°, 36°, en 50° met gelframe (159 mm accessoires)
• 15°–30° en 25°–50° Zoom gelframe (191 mm accessoires)

Toegangscode

Vul na dat gevraagd te worden de volgende toegangscode in door te drukken op: , , , , .

Dit toegangscode kan niet gewijzigd worden en moet indien gevraagd ingevuld worden.

Beschrijving bedieningspaneel

Toet Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Menumap

Hoofdniveau Programmeerniveaus Beschrijving
STATIC DIMMER 0-100 Lokale bediening van de uitgang
RUNMODE	DMX512 Stelt de DMX-regelingsmodus in
	SLAVE Stelt de modus in naar master/slave
	DMMR			Stelt de modus in naar dimmerbediening, wat de gegevensinvoer uitschakelt.
	SENS			Kiest automatisch tussen dimmer en DMX
POWER MODE	575W			Komt overeen met uitvoer naar 575 W lamparmatuur
	750W			Komt overeen met uitvoer naar 750 W lamparmatuur
ADDRESS	001-512			Stelt het startadres in
SETTING	KEY	ON		Stelt het vergrendelingsslot in (wachtwoordmodus)
		OFF
	DIMMER	OFF		Lineaire dimmer
		DIM1		Langzame (DIM4) naar snel (DIM1) dimmersnelheden.
		DIM2
		DIM3
		DIM4
	CURVE	OFF		Geen dimmercurve
		CURVE1		Grote (CURVE3) naar kleine (CURVE1) dimmercurven
		CURVE2
		CURVE3
	PERFORM	LIVE		Balanceert LED-koeling met ventilators en niveau van het uitgangsvermogen
		STUDIO		Zorgt voor LED-koeling door het niveau van het uitgangsvermogen te begrenzen
	SLOCK	ON		SETTING toegangsvergrendeling tot het menuniveau
		OFF
	PERSONALITY	UNO		Selecteert de DMX-persoonlijkheid
		DOS
		STD.P
	DMX ERROR	SAVE		Gaat verder met de laatste opdracht na verlies van DMX-regeling
		BLACK		Verduistert de armatuur na verlies van DMX
	RESET	Pass code:		Reset armatuur naar standaard fabriekswaarden
	MODE SETTING	SELF		Er worden geen DMX-gegevens verzonden in losstaande werking
		MAST Stuart DMX-gegevens tijdens losstaande werking
	PWM	600Hz		Selecteert de PWM-uitgangsfrequentie
		1200Hz
		2000Hz
		2400Hz
		6000Hz
		18000Hz
		25000Hz
INFO	VERSION	V__		Toont de geinstalleerde softwareversie
	RDM	UID	----	Geeft de UID van het product weer voor RDM
		LABEL	----	Geeft de productmodel weer voor RDM

DMX-waarden

STD.P

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000		255 0-100%
2 Fijne dimmer 000		255 0-100%
3 Stroboscoop		000 009 Open
		010 099 Stroboscoop, langzaam bis snel
		100 109 Open
		110 179 Bliksem effect, langzaam bis snel
		180 189 Open
		190 255	Willekeurige stroboscoop, langzaam bis snel

DOS

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000	255 0–100%
2 Fijne dimmer 000	255 0–100%

UNO

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000	255 0–100%
