Ovation ED-200WW - Cámara Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Proyector LED elipsoidal
Marca	Chauvet
Modelo	Ovation ED-200WW
Alimentación	100-240 VCA, 50/60 Hz, universal
Consumo eléctrico	575 W o 750 W (seleccionable)
Tipo de lámpara	LED blanco cálido
Reproducción de color	No especificado, se supone alto
Ángulo del haz	Intercambiable: 19°, 26°, 36°, 50° (fijos) y 15°-30°, 25°-50° (zoom)
Control DMX	Sí, 3 personalidades: UNO (1 canal), DOS (2 canales), STD.P (3 canales)
Funciones DMX	Atenuador, atenuador fino, estroboscopio, efecto de relámpago, estroboscopio aleatorio
Modo maestro/esclavo	Sí
RDM (Gestión remota)	Sí, para monitoreo de temperatura y ajustes
Modo atenuador	Sí, compatible con atenuador estándar
Conectores DMX	XLR de 5 pines (entrada/salida)
Alimentación de red	Neutrik powerCON (con cable incluido)
Fusible	Reemplazable, portafusible accesible
Temperatura ambiente máx.	45 °C
Índice de protección	IP20 (uso interior)
Montaje	Horquilla de suspensión, cable de seguridad obligatorio
Refrigeración	Ventilador, modos Live y Studio
Código de acceso	Sí, para bloqueo de teclado
Peso	No comunicado

Preguntas frecuentes - Ovation ED-200WW Chauvet

¿Cuáles son las precauciones de seguridad esenciales para el Ovation ED-200WW?

No abrir el producto, no mirar directamente la fuente de luz, usar un cable de seguridad en altura, instalar en un lugar ventilado a al menos 50 cm de las superficies, y no usar en exteriores (IP20).

¿Cómo conectar el aparato en DMX?

Use cables DMX XLR de 5 pines en serie. Seleccione la personalidad DMX deseada (UNO, DOS o STD.P) a través del menú, luego ajuste la dirección de inicio.

¿Puedo usar un atenuador estándar con este proyector?

Sí, el modo atenuador (DMMR) permite conectar el aparato a un atenuador estándar. Para un mejor rendimiento, ajuste el parámetro DIMMER a DIM4 y CURVE a CURVE3.

¿Cómo reemplazar el fusible?

Desconecte el aparato, desatornille la tapa del portafusible con un destornillador Philips #2, reemplace el fusible por un modelo equivalente, luego vuelva a atornillar la tapa.

¿Qué hacer si la pantalla muestra 'código de acceso'?

El código de acceso predeterminado es 0000 (cuatro ceros). Introdúzcalo con los botones de navegación (arriba/abajo para cambiar el valor, botón ENTER para confirmar).

¿Cómo configurar el modo maestro/esclavo?

En el menú RUNMODE, ajuste la unidad maestra a DMX o autónoma, y los esclavos a SLAVE. Conecte las unidades en cadena DMX.

¿Cuál es la diferencia entre los modos Live y Studio?

El modo LIVE equilibra la refrigeración de los LED y la potencia para uso en espectáculos. El modo STUDIO limita la potencia para una refrigeración silenciosa, ideal para entornos sensibles al ruido.

¿Cómo restablecer el aparato a los ajustes de fábrica?

En el menú SETTING, seleccione RESET, luego ingrese el código de acceso (0000) para confirmar. El aparato volverá a los ajustes predeterminados.

¿Qué tubos de lentes son compatibles?

Los tubos de lentes disponibles son: 19°, 26°, 36° y 50° para accesorios de 159 mm, y 15°-30° y 25°-50° zoom para accesorios de 191 mm.

¿Cómo usar el modo estroboscopio?

En el canal 3 (personalidad STD.P), ajuste los valores DMX: 010-099 para estroboscopio lento a rápido, 110-179 para efecto de relámpago, o 190-255 para estroboscopio aleatorio.

MANUAL DE USUARIO Ovation ED-200WW Chauvet

La Guía de Referencia Rápida (GRR) del Ovation ED-200WW contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

Notas de Seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.

- ¡CUIDADO! La carcasa de este producto está caliente cuando las luces están en funcionamiento.

- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.

- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.

- USE un cable de seguridad cuando monte este producto en lo alto.

- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)

• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.

- Conecte este producto SOLO a un circuito con toma de tierra y protegido.

- Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, México o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite www.chauvetprofessional.com para información de contacto.

Qué va Incluido

• Ovation ED-200WW
- Cable de Alimentación Neutrik® powerCON®
• Tarjeta de Garantía
• Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Alimentación en Cadena

En modo 750 W, puede enlazar hasta 6 productos Ovation ED-200WW a 120 V o 12 productos a 230 V. En modo 575 W, puede enlazar hasta 8 productos a 120 V o 15 productos a 230 V.

Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU)	Cable (Europa)	Color del Tornillo
CA Cargado Negro Marrón Amarillo/Bronce
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del Fusible

1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella N°2 desatornille la tapa del portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

DMX Linking

El Ovation ED-200WW funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Ovation ED-200WW usa una conexión de datos DMX normal para sus personalidades DMX: UNO, DOS y STD.P. Vea el Manual de usuario para conectar y configurar para funcionamiento DMX

Conexión Maestro/Esclavo

El Ovation ED-200WW usa la conexión de datos DMX para su modo Maestro/Esclavo Vea el Manual de usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Ovation ED-200WW admite protocolo RDM, que posibilita información para supervisar la temperatura y cambiar las opciones del menú ADDRESS, PERSONALITY, DIMMER y PWM. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Control del Atenuador

El Ovation ED-200WW puede ser enchufado y controlado mediante un regulador de intensidad regular. En este modo, el producto reacciona exactamente como un producto incandescente. Consulte el Manual de usuario para configurar el funcionamiento para control del atenuador.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos dos puntos de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/products.

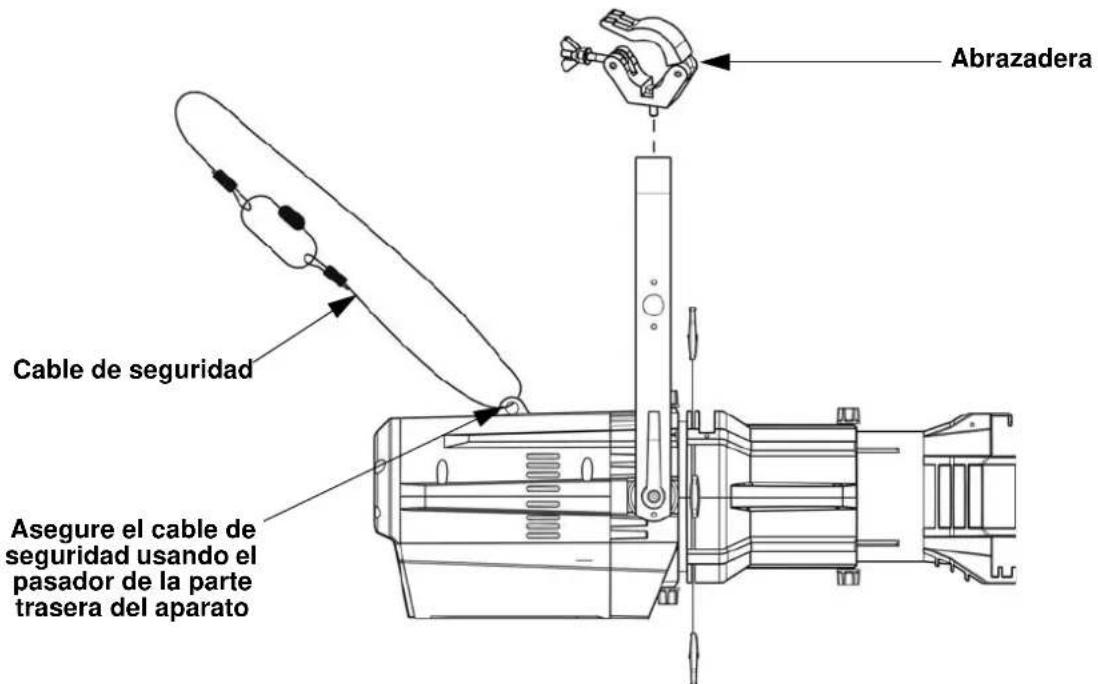

Diagrama de Montaje

Tubos de Lentes

Los siguientes tubos de lentes están disponibles para su compra:

• 19°, 26°, 36° y 50° Marco de Gel (accesorios 6,25"/159 mm)
• 15°–30° y 25°–50° Zoom Marco de Gel (accesorios 7, 5"/191 mm)

Código de acceso

Después de que se le solicite, introduzca el siguiente código de acceso pulsando:

, , , , .

Este código no se puede cambiar y se debe usar cuando se le solicite.

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función

Mapa de Menú

Nivel Principal	Niveles de Programación Descripción
STATIC DIMMER 0-100 Control local de salida
RUNMODE	DMX512 Configura el modo a control DMX
	SLAVE Configura el modo a maestro/esclavo
	DMMR		Configura el modo a control del atenuador, apagando la entrada de datos
	SENS Elige automáticoamente entre atenuador y DMX
POWER MODE	575W		Equivale a la potencia de un aparato incandescente de 575 W
	750W		Equivale a la potencia de un aparato incandescente de 750 W
ADDRESS 001-512 Configura la dirección de inicio
SETTING	KEY	ON	Establece el bloqueo de teclado (modo código de acceso)
		OFF
	DIMMER	OFF Atenuador lineal
		DIM1	Velocidades de atenuador lenta (DIM4) a rápida (DIM1). Para un mejor rendimiento durante el uso de un dimmer, ponga esto en (DIM4).
		DIM2
		DIM3
		DIM4
	CURVE	OFF Sin curvas de atenuador
		CURVE1	Curvas de atenuador grande (CURVE3) a pequeña (CURVE1). Para un mejor rendimiento durante el uso de un dimmer, ponga esto en (CURVE3).
		CURVE2
		CURVE3
	PERFORM	LIVE	Equilibra la refrigeración del LED usando los ventiladores y el nivel de potencia
		STUDIO	Mantiene la refrigeración del LED limitando el nivel de potencia
	SLOCK	ON	SETTING bloqueo de acceso al nivel de menú
		OFF
	PERSONALITY	UNO	Selecciona la personalidad DMX
		DOS
		STD.P
	DMX ERROR	SAVE	Continúa con el último comando tras la pérdida de control DMX
		BLACK	Apaga (blackout) el dispositivo tras la pérdida de señal DMX
	RESET	Pass code:	Reinicia el dispositivo a la configuración por defecto
	MODE SETTING	SELF	No se envían datos DMX en funcionamiento independiente
		MAST Envía datos	DMX en funcionamiento independiente
	PWM	600Hz	Selecciona la frecuencia de emisión PWM
		1200Hz
		2000Hz
		2400Hz
		6000Hz
		18000Hz
		25000Hz
INFO	VERSION	V__ Muestra instalada la versión de firmware
	RDM	UID	Muestra el UID # del producto para RDM
		LABEL	Muestra el modelo del producto para RDM

Valores DMX

STD.P

Canal Función Valor Porcentaje/Configuración
1	A	t	e	n	u ⇔ 255 0-100%d o r 000
2 Atenuador fino 000					⇔ 255 0-100%
3 Estroboscopio					000 ⇔ 009 Abierto
					010 ⇔ 099 Estroboscopio, lento a rápido
					100 ⇔ 109 Abierto
					110 ⇔ 179 Efecto relámpago, lento a rápido
					180 ⇔ 189 Abierto
					190 ⇔ 255 Estroboscopio aleatorio, lento a rápido

DOS

Canal Función Valor Porcentaje/Configuración
1	A	t	e	n	u ⇔ 2550-100%d	o	r	000
2 Atenuador fino 000					⇔ 2550-100%

UNO

Canal Función Valor Porcentaje/Configuración
1	A	t	e	n	u ⇔ 25a0-100%d	o	r	000
