MANUAL DE USUARIO Ovation F-415FC Chauvet

La Guía de Referencia Rápida (GRR) del Ovation F-415FC contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration/.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
• NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo (IP20).
• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.
• CUIDADO: Cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar para mover este producto.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potestad del usuario para hacer funcionar el equipo.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite Contact Us para información de contacto.

Qué va Incluido

• Ovation F-415FC

• Cable de alimentación Neutrik ^ powerCON ^

• Marco de gel (Accesorios de 159 mm/6,25 in)

• Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Alimentación en Cadena

Puede enlazar hasta 13 productos Ovation F-415FC a 120 V, 22 productos a 208 V o 24 productos a 230 V. Nunca sobrepase este número. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro	Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo		Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del Fusible

1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella N°2, desatornille la tapa del portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El Ovation F-415FC funcionará con un controlador DMX usando una conexión serial DMX de 3-y 5-pines. Hay un manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Ovation F-415FC usa una conexión de datos DMX de 3 y 5 pines para sus personalidades: 1Ch, 3Ch, 5Ch, 7Ch, 11Ch, 13Ch, 14Ch, 18Ch y HSV. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

Conexión Maestro/Esclavo

El Ovation F-415FC usa la conexión de datos DMX para su modo Maestro/Esclavo. Vea el Manual de Usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Ovation F-415FC admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite: http://trusst.com/productcategory/truss-clamps/.

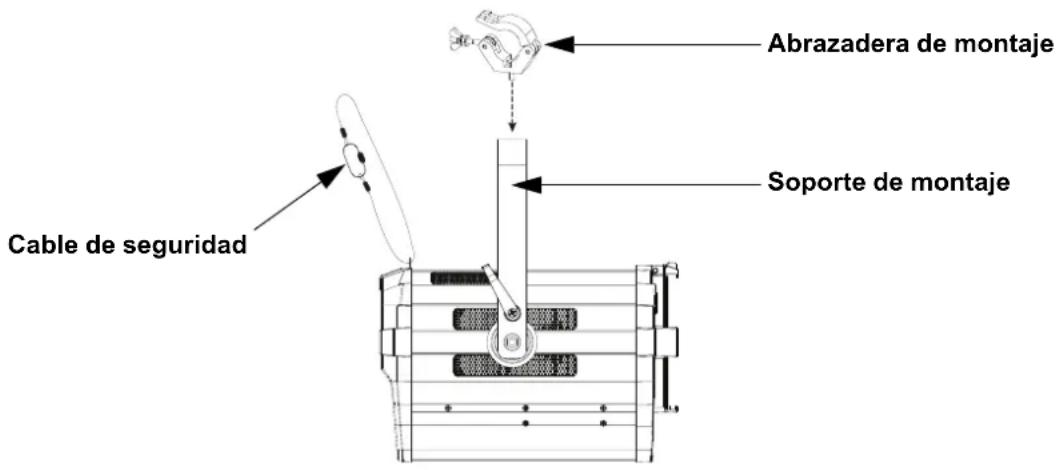

Diagrama de Montaje del Producto

Cable de seguridad Abrazadera de montaje Soporte de montaje

Rueda de Color Virtual (VCW)

El Ovation F-415FC incluye una función de rueda de color virtual llamada Virtual Color Wheel (VCW). Esta función está disponible como modo de control independiente para uso manual y también como canal de control en algunas personalidades DMX del dispositivo. Más de 30 colores premezclados, elaborados por nuestros ingenieros, están disponibles para facilitarle la programación. Los valores DMX utilizados para mezclar estos colores se indican más abajo. Puede ajustar la intensidad general del dispositivo Ovation para reproducir más fielmente los colores a los que esté habituado. Hay un gráfico a su disposición en nuestro sitio web www.chauvetprofessional.com para comparar nuestros colores premezclados con los colores de gel más populares. Este gráfico sirve solamente para comparar y no implica que nuestros colores premezclados coincidan exactamente con los colores de gel listados.

Tabla de colores VCW

Valor DMX	Lectura en Pantalla	Valor Rojo	Verde	Azul	Ámbar	Limón
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 013	C3050 - Md Yellow	233	163	020	123	255
014 ⇔ 021	C3040 - Lt Yellow	224	158	047	255	231
022 ⇔ 028	C3240 - Amb Yellow	180	060	000	245	255
029 ⇔ 035	C2340 - VLt Amber	245	107	081	255	213
036 ⇔ 043	C2040 - Lt Amber	230	130	062	255	155
044 ⇔ 051	C2050 - Md Amber	255	000	025	255	194
052 ⇔ 059	C2060 - Dk Amber	255	000	024	255	150
060 ⇔ 067	C1050 - Lt Red	255	037	027	030	038
068 ⇔ 075	C1080 - Md Red	255	004	017	000	000
076 ⇔ 083	C1020 - NC Pink	238	135	129	255	255
084 ⇔ 091	C1030 - Md Pink	255	131	120	255	195
092 ⇔ 099	C1630 - Dk Pink	255	165	123	255	210
100 ⇔ 107	C1250 - Md Red Amber	255	000	041	195	055
108 ⇔ 115	C1060 - Dk Red Amber	255	000	045	120	030
116 ⇔ 121	C1650 - Magenta	255	050	115	255	115
122 ⇔ 130	C6170 - Dk Magenta	255	035	117	000	000
131 ⇔ 138	C6020 - Lt Lavender	127	122	142	251	255
139 ⇔ 146	C5030 - Lt Blue	000	255	197	100	255
147 ⇔ 154	C5020 - VLt Blue	158	255	189	000	255
155 ⇔ 162	C5430 - Lt Blue 2	000	255	180	000	243
163 ⇔ 170	C5070 - Blue	043	255	210	043	036
171 ⇔ 178	C5050 - Md Blue	000	255	218	000	181
179 ⇔ 186	C5060 - Dk Blue	000	210	206	000	118
187 ⇔ 194	C5690 - Indigo	065	000	210	040	055
195 ⇔ 202	C5080 - VDk Blue	000	203	230	000	040
203 ⇔ 210	C5081 - VDk Blue2	040	199	240	000	045
211 ⇔ 218	C4370 - Yel Green	027	255	028	016	104
219 ⇔ 226	C4070 - Green	049	255	055	120	090
227 ⇔ 234	C4550 - Turquoise	060	230	109	000	245
235 ⇔ 242	C4560 - Aqua	020	240	126	036	255
243 ⇔ 250	C4570 - Blue Green	000	255	079	030	053
251 ⇔ 255	--	000	000	000	000	000

Los colores listados son interpretaciones simuladas de la emisión de color generada en comparación con otros productos incandescentes similares. Chauvet no garantiza la exactitud del color emitido.

Gráfico de temperaturas de color

Valor DMX	Lectura en Pantalla	Valor Rojo	Verde	Azul	Ámbar	Limón
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	198	065	056	220	230
026 ⇔ 050	3000K	181	078	074	220	230
051 ⇔ 075	3200K	165	092	093	220	230
076 ⇔ 100	3500K	153	128	111	220	230
101 ⇔ 125	4000K	127	128	163	220	230
126 ⇔ 150	4500K	106	128	200	220	230
151 ⇔ 175	5000K	092	128	230	220	230
176 ⇔ 200	5600K	073	128	255	220	230
201 ⇔ 225	6000K	048	128	255	220	230
226 ⇔ 250	6500K	019	128	255	220	230
251 ⇔ 255	--	000	000	000	000	000

Las temperaturas de color que aparecen arriba son interpretaciones simuladas de la emisión de color producida cuando se compara con una lámpara de tungsteno a la temperatura de color especificada. Chauvet no garantiza la exactitud del color emitido.

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función
	Empuje y después gire para seleccionar la temperatura de color
	Empuje y después gire para aumentar o reducir el atenuador

Empuje y después gire para aumentar o reducir el zoom

Mapa de Menú
Consulte la página del producto Ovation F-415FC en www.chauvetprofessional.com para ver el último mapa de menú.

Nivel Principal	Niveles de Programación Descripción
DMX Address	001-512*			Selecciona la dirección de inicio (*canal más alto restringido a la elección de personalidad)
DMX Channel	1Ch 1 canal: atenuador
	3Ch 3 canales: atenuador, VCW, temperatura de color
	5Ch 5 canales: control RVAAL
	7Ch 7 canales: control RVAAL, atenuador, estroboscopio
	11Ch			11 canales: atenuador, fino atenuador, control RVAAL, estroboscopio, VCW, temperatura de color, zoom
	13Ch			13 canales: 16-bit control RVAAL y atenuador, estroboscopio
	14Ch			14 canales: atenuador, RVAAL, estroboscopio, VCW, temperatura de color, programas automática, velocidad automática, control, zoom, reinicio del motor
	18Ch			18 canales: atenuador, fino atenuador, 16-bit control RVAAL, estroboscopio, VCW, temperatura de color, zoom, reinicio del motor, control
	HSV 3 canales: tono, saturación, valor
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow	Dimmer 0-255	Rueda de Color Virtual simula la emisión de cada gel de color. Consulte la sección Tabla de colores VCW para ver los valores específicos.
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
Virtual Color Wheel (cont.)	Virtual Color Wheel (cont.)	C5070 - Blue	Dimmer 0-255	Rueda de Color Virtual simula la emisión de cada gel de color. Consulte la sección Tabla de colores VCW para ver los valores específicos.
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	Color Temperature	2800K	Dimmer 0-255	Temperaturas de color blanco. Emula una lámpara de tungsteno a la temperatura de color especificada. Consulte el apartado Gráfico de temperaturas de color para ver valores concretos.
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red	0-255	Combina rojo, verde, azul, ámbar y lime para generar un color personalizado (0-100%)
		Green
		Blue
		Amber
		Lime
	Color X-Fade Speed	Off		Desactiva la transición de desvanecimiento entre colores
		X-Fade Speed 1		Crea una transición de desvanecimiento entre colores cuando se utilizan colores en la rueda de color virtual o en la tabla de temperatura de color, desde rápido (X-Fade Speed 1) hasta lento (X-Fade Speed 4)
		X-Fade Speed 2
		X-Fade Speed 3
		X-Fade Speed 4
Auto Show	Auto 1-5 1-100			Selecciona programas automáticos y velocidad de programas automáticos
Zoom 0-255 Controla el zoom
Red Shift	On			Imita la atenuación de una lámpara halógena
	Off
Master/ Slave	Master Recibe señales DMX del controlador DMX (maestro)
	Slave Recibe señales del maestro
Dimmer Curve	S-Curve			Configura la curva del atenuador
	Linear
	Square
	Inverse Square
Dimmer Mode	Off Atenuador lineal
	Dimmer 1-3			Curvas de atenuador, rápido (Dimmer 1) a lento (Dimmer 3)
Nivel Principal	Niveles de Programación			Descripción
White Balance	Off			Utiliza la configuración de blanco predeterminada de fábrica
	Manual	Red	el valor máximelo LED verde	Establece el valor máximo de LED rojo
		Green Establece
		Blue Establece		limo de LED azul
		Amber Establece		limo de LED ámbar
		Lime Establece		limo de LED lime
LED Frequency	600Hz			Selecciona la frecuencia de emisión PWM
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Establece el ventilador a modo auto
	On Establece el ventilador a modo siempre encendido
	Off Establece el ventilador siempre apagado
	Silent Establece el ventilador en silencio
Back Light	10S			Retro-iluminación de la pantalla se apaga después de 10 segundos de inactividad
	30S			Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad
	2Min			Retro-iluminación de la pantalla se apaga después de 2 minutos de inactividad
	Always On Retro-iluminación de la pantalla siempre activa
Information	Fixture Hours ____ H Muestra el nombre total de las horas del producto
	LED Hours ____ H Muestra el total de horas de LED
	Version V__ Muestra instalada la versión de firmware
	UID ____			Muestra el UID # del producto
Reset Zoom w/ Power	No			Mantiene el zoom en la última posición cuando se enciende
	Yes			Restablece el zoom a la posición inicial cuando se enciende
Factory Reset	No			Reinicia a la configuración de fábrica
	Yes

ADVERTENCIA: Cuando funcione en modo ventilador: apagado, el aparato estará más caliente al tacto que si se usan otros modos de ventilador. Utilice un equipo de protección adecuado para evitar quemaduras. Mantenga una distancia de seguridad con objetos inflamable.

Cuando funcione en modo ventilador: apagado, bajará el rendimiento del aparato y no alcanzará los mismos niveles que cuando use otros modos de ventilador.

Valores DMX
18Ch / 14Ch / 13Ch / 11Ch / 7Ch / 5Ch / 3Ch

3Ch	5Ch 7Ch		11Ch	13Ch 14Ch 18Ch			Función Valor Porcentaje/Configuración
1	-	1	1	1	1	1	A t e n u a d o r 000 ⇔ 255 0–100%
-	-	-	2	2	-	2	Atenuador fino	000 ⇔ 255	0–100%
-	1	2	3	3	2	3	R o j o	000 ⇔ 255 0–100%
-	-	-	-	4	-	4	Rojo fino	000 ⇔ 255	0–100%
-	2	3	4	5	3	5	Verde	000 ⇔ 255	0–100%
-	-	-	-	6	-	6	Verde fino	000 ⇔ 255	0–100%
-	3	4	5	7	4	7	Azul real	000 ⇔ 255	0–100%
-	-	-	-	8	-	8	Azul real fino	000 ⇔ 255	0–100%
-	4	5	6	9	5	9	Ámbar	000 ⇔ 255	0–100%
-	-	-	-	10	-	10	Ámbar fino	000 ⇔ 255	0–100%
-	5	6	7	11	6	11	Lima	000 ⇔ 255	0–100%
-	-	-	-	12	-	12	Lima fino	000 ⇔ 255	0–100%
-	-	7	8	13	7	13	Estroboscopio	000 ⇔ 010 Sin funciónEstroboscopio, lento a rápido
								011 ⇔ 255
2	-	-	9	-	8	14	Rueda de color virtual	000 ⇔ 255	Ver la Tabla de colores VCW
3	-	-	10	-	9	15	Temperatura del color	000 ⇔ 255	Ver la Gráfico de temperaturas de color
-	-	-	-	-	1	0	- P r o g	000 ⇔ 010 Sin funciónAuto programas 1Auto programas 2Auto programas 3Auto programas 4Auto programas 5
								011 ⇔ 060 Auto programas 1Auto programas 2Auto programas 3Auto programas 4Auto programas 5
								061 ⇔ 110 Auto programas 2Auto programas 3Auto programas 4
								111 ⇔ 160 Auto programas 3
								161 ⇔ 210 Auto programas 4
								211 ⇔ 255 Auto programas 5
-	-	-	-	-	11	-	Velocidad automática	000 ⇔ 255	0–100%
-	-	-	11	-	-	16	Zoom	000 ⇔ 255	Estrecho a ancho
-	-	-	-	-	-	1	7 R e i n	000 ⇔ 200 Sin funciónReinioio delmotore I m o t Sin función
								201 ⇔ c220
								221 ⇔ 255
3Ch	5Ch	7Ch	11Ch	13Ch	14Ch	18Ch	Función	Valor Porcentaje/Configuración
								000 ⇔ 007	Sin función
								008 ⇔ 015	Reinicia a el atenuador
								016 ⇔ 023	Cambio de rojo: encendido
								024 ⇔ 031	Cambio de rojo: apagado
								032 ⇔ 039	Curva de atenuador curva-S
								040 ⇔ 047	Curva de atenuador lineal
								048 ⇔ 055	Curva de atenuador cuadrado
								056 ⇔ 063	Curva de atenuador cuadrado inverso
								064 ⇔ 071	Modo atenuador apagado
								072 ⇔ 079	Modo atenuador 1
								080 ⇔ 087	Modo atenuador 2
								088 ⇔ 095	Modo atenuador 3
								096 ⇔ 103	Establece el ventilador a modo auto
								104 ⇔ 111	Establece el ventilador a modo siempre encendido
								112 ⇔ 119	Establece el ventilador siempre apagado
								120 ⇔ 127	Establece el ventilador en silencio
								128 ⇔ 135	Velocidad X-Fade: desactiva
								136 ⇔ 143	Velocidad X-Fade 1 (más rápida)
								144 ⇔ 151	Velocidad X-Fade 2
								152 ⇔ 159	Velocidad X-Fade 3
								160 ⇔ 167	Velocidad X-Fade 4 (más lenta)
								168 ⇔ 225	Reservado para utilización futura
								000 ⇔ 255	Estrecho a ancho
								000 ⇔ 200	Sin función
								201 ⇔ 220	Reinicio del motor e l m o t
								221 ⇔ 255	Sin función

1Ch

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100% (configura el color desde la pantalla de menú)

HSV

Canal	Función	Valor	Porcentaje/Configuración
1	Tono	000 ⇔ 255	0–100%
2	Saturación	000 ⇔ 255	0–100%
3	Valor	000 ⇔ 255	0–100%

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: [phone]
