Type de produit	Projecteur LED professionnel
Marque	Chauvet
Modèle	Ovation F-415FC
Alimentation	100-240 VCA, 50/60 Hz (universelle)
Consommation électrique	Jusqu'à 13 unités à 120 V, 22 à 208 V, 24 à 230 V
Source lumineuse	LED RVBAL (rouge, vert, bleu, ambre, lime)
Fonctions principales	Gradateur, stroboscope, zoom motorisé, roue de couleurs virtuelles (VCW), température de couleur, mélange manuel, programmes automatiques, courbes de gradation, modes ventilateur
Protocoles de contrôle	DMX (3 et 5 broches), RDM (gestion à distance)
Personnalités DMX	1Ch, 3Ch, 5Ch, 7Ch, 11Ch, 13Ch, 14Ch, 18Ch, HSV
Température de couleur	Préréglages de 2800K à 6500K, ajustable
Zoom	Motorisé, commande DMX ou manuelle (0-255)
Indice de protection	IP20 (usage intérieur uniquement)
Température ambiante maximale	45 °C
Distance de sécurité aux objets inflammables	50 cm
Accessoires fournis	Cordon d'alimentation Neutrik powerCON, cadre pour gélatine (159 mm), manuel de référence
Montage	Support de montage avec élingue de sécurité obligatoire en hauteur
Réparabilité	Fusible remplaçable (sur le porte-fusible)
Entretien	Nettoyage avec chiffon sec, éviter l'humidité
Garantie	Limitée, consulter le site Chauvet pour les conditions
Homologations	Conforme FCC Partie 15, sous-partie B

FOIRE AUX QUESTIONS - Ovation F-415FC Chauvet

Comment configurer l'adresse DMX sur le Ovation F-415FC ?

Utilisez le menu DMX Address pour sélectionner une adresse entre 001 et 512. L'adresse est limitée par la personnalité DMX choisie.

Qu'est-ce que la Roue de Couleurs Virtuelles (VCW) ?

La VCW simule le rendu des gélatines de couleur. Vous pouvez sélectionner plus de 30 couleurs prédéfinies via le menu Virtual Color Wheel ou via un canal DMX dédié.

Comment remplacer le fusible ?

Débranchez l'appareil, utilisez un tournevis cruciforme pour dévisser le couvercle du porte-fusible, remplacez le fusible par un équivalent, puis revissez et rebranchez.

Puis-je utiliser cet appareil en extérieur ?

Non, l'indice de protection est IP20, il est conçu pour un usage intérieur uniquement. Évitez l'exposition à la poussière, à l'eau ou à l'humidité.

Comment connecter plusieurs unités en mode Maître/Esclave ?

Connectez les unités via DMX. Configurez une unité en Master et les autres en Slave dans le menu Master/Slave.

Qu'est-ce que le protocole RDM ?

Le RDM permet une communication bidirectionnelle sur le câble DMX pour la surveillance et le réglage à distance des paramètres. Le Ovation F-415FC le supporte.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Allez dans le menu Factory Reset et sélectionnez Yes. Attention, cela efface tous les réglages personnalisés.

Quelle est la fonction du zoom motorisé ?

Le zoom permet d'ajuster la largeur du faisceau, de 0 (étroit) à 255 (large). Il peut être contrôlé par DMX ou manuellement via la molette.

Comment choisir la température de couleur ?

Utilisez le menu Color Temperature pour sélectionner des valeurs prédéfinies de 2800K à 6500K, ou ajustez via le canal DMX correspondant.

Que faire si l'écran ne s'allume pas ?

Vérifiez l'alimentation et le fusible. Assurez-vous que le rétro-éclairage n'est pas éteint par le réglage Back Light. Si le problème persiste, contactez le support Chauvet.

MODE D'EMPLOI Ovation F-415FC Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Ovation F-415FC (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉS D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration/.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur. • Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne. • N'utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourraient affecter son fonctionnement (IP20). • Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsqu'il fonctionne. • N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés. • Ne connectez PAS cet appareil à un gradateur ni à un rhéostat. • ATTENTION : le boîtier de cet appareil est brûlant lors du fonctionnement. • ATTENTION : lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter d'endommager l'appareil, laissez-le s'acclimater entièrement au milieu environnant avant de le mettre sous tension. • Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur. • Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre. • Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté. • Montez toujours cet appareil dans un endroit bien ventilé, à au moins 20 pouces (50 cm) des surfaces adjacentes. • Durant les périodes de non-utilisation, pour éviter toute usure inutile et prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur. • En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement. • La température ambiante maximale supportée par cet appareil est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner votre appareil. Consultez le site Contact Us pour trouver nos coordonnées.

Ce qui est inclus

• Ovation F-415FC
• Un cordon d'alimentation Neutrik® powerCON®

• Cadre pour gélatine (159 mm/6,25 in accessoires) • Un manuel de référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Électrique

Vous pouvez connecter jusqu'à 13 Ovation F-415FC à 120 V, 22 unités à 208 V ou 24 unités à 230 V. Ne dépassez jamais cette limite. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron	Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune		Vert

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du Fusible

1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis à tête n°2, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Ovation F-415FC fonctionnera avec un jeu d'orgues DMX au moyen de connexions série DMX à 3 et 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Ovation F-415FC utilise une connexion de données DMX à 3 et 5 broches pour ses personnalités DMX: 2Ch, 4Ch, 5Ch, 8Ch, 12Ch, 14Ch, 15Ch, 18Ch et HSV. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

Connexion Maître/Esclave

Le Ovation F-415FC utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation F-415FC supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/productcategory/truss-clamps/.

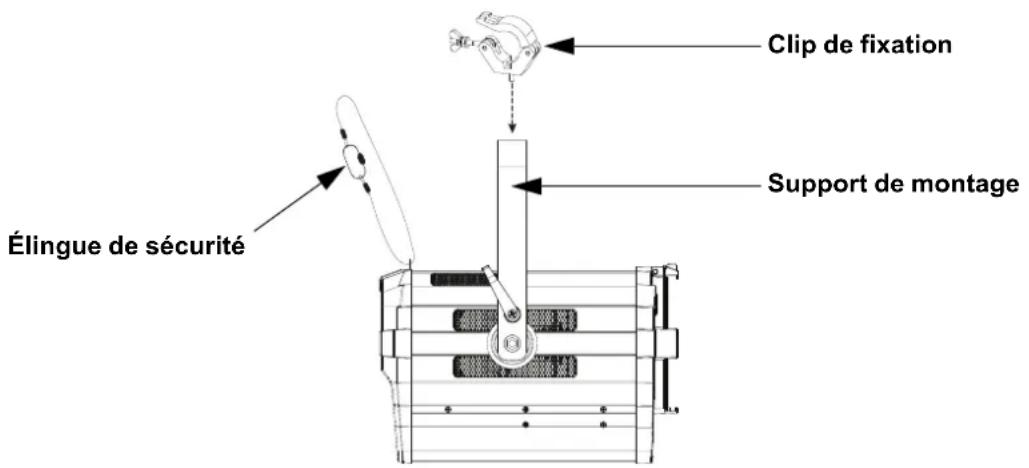

Schéma de Montage de l'Appareil

Roue de Couleurs Virtuelles (VCW)

Le Ovation F-415FC dispose d'une fonction appelée Roue de Couleur Virtuelle (VCW - Virtual Color Wheel). Cette fonction est disponible en mode de contrôle autonome pour une utilisation manuelle mais également en tant que canal de contrôle dans certaines personnalités DMX. Plus de 30 couleurs pré-mélangées, personnalisées par nos ingénieurs, sont disponibles pour faciliter la programmation. Les valeurs DMX utilisées pour mélanger ces couleurs sont indiquées ci-dessous. Vous pouvez ajuster l'intensité globale du Ovation afin de reproduire plus fidèlement les couleurs que vous avez l'habitude d'utiliser. Un graphique est disponible sur notre site Web à l'adresse www.chauvetprofessional.com pour comparer nos couleurs pré-mélangées avec des couleurs de gel populaires. Ce tableau est fournit uniquement à des fins de comparaison et ne certifie pas que nos couleurs pré-mélangées correspondent aux couleurs de gel énumérées.

Gamme de couleurs

Valeurs DMX	Affichage à l'Écran	Valeur Rouge	Vert	Bleu	Ambre	Lime
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 013	C3050 - Md Yellow	233	163	020	123	255
014 ⇔ 021	C3040 - Lt Yellow	224	158	047	255	231
022 ⇔ 028	C3240 - Amb Yellow	180	060	000	245	255
029 ⇔ 035	C2340 - VLt Amber	245	107	081	255	213
036 ⇔ 043	C2040 - Lt Amber	230	130	062	255	155
044 ⇔ 051	C2050 - Md Amber	255	000	025	255	194
052 ⇔ 059	C2060 - Dk Amber	255	000	024	255	150
060 ⇔ 067	C1050 - Lt Red	255	037	027	030	038
068 ⇔ 075	C1080 - Md Red	255	004	017	000	000
076 ⇔ 083	C1020 - NC Pink	238	135	129	255	255
084 ⇔ 091	C1030 - Md Pink	255	131	120	255	195
092 ⇔ 099	C1630 - Dk Pink	255	165	123	255	210
100 ⇔ 107	C1250 - Md Red Amber	255	000	041	195	055
108 ⇔ 115	C1060 - Dk Red Amber	255	000	045	120	030
116 ⇔ 121	C1650 - Magenta	255	050	115	255	115
122 ⇔ 130	C6170 - Dk Magenta	255	035	117	000	000
131 ⇔ 138	C6020 - Lt Lavender	127	122	142	251	255
139 ⇔ 146	C5030 - Lt Blue	000	255	197	100	255
147 ⇔ 154	C5020 - VLt Blue	158	255	189	000	255
155 ⇔ 162	C5430 - Lt Blue 2	000	255	180	000	243
163 ⇔ 170	C5070 - Blue	043	255	210	043	036
171 ⇔ 178	C5050 - Md Blue	000	255	218	000	181
179 ⇔ 186	C5060 - Dk Blue	000	210	206	000	118
187 ⇔ 194	C5690 - Indigo	065	000	210	040	055
195 ⇔ 202	C5080 - VDk Blue	000	203	230	000	040
203 ⇔ 210	C5081 - VDk Blue2	040	199	240	000	045
211 ⇔ 218	C4370 - Yel Green	027	255	028	016	104
219 ⇔ 226	C4070 - Green	049	255	055	120	090
227 ⇔ 234	C4550 - Turquoise	060	230	109	000	245
235 ⇔ 242	C4560 - Aqua	020	240	126	036	255
243 ⇔ 250	C4570 - Blue Green	000	255	079	030	053
251 ⇔ 255	--	000	000	000	000	000

Les couleurs ci-dessus sont des rendus simulés de couleurs produits sur base des couleurs émises par les appareils à incandescence. Chauvet ne peut garantir l'exactitude du rendu d'une couleur.

Gamme des températures de couleur

Valeurs DMX	Affichage à l'Écran	Valeur Rouge	Vert	Bleu	Ambre	Lime
000 ⇌ 005	--	000	000	000	000	000
006 ⇌ 025	2800K	198	065	056	220	230
026 ⇌ 050	3000K	181	078	074	220	230
051 ⇌ 075	3200K	165	092	093	220	230
076 ⇌ 100	3500K	153	128	111	220	230
101 ⇌ 125	4000K	127	128	163	220	230
126 ⇌ 150	4500K	106	128	200	220	230
151 ⇌ 175	5000K	092	128	230	220	230
176 ⇌ 200	5600K	073	128	255	220	230
201 ⇌ 225	6000K	048	128	255	220	230
226 ⇌ 250	6500K	019	128	255	220	230
251 ⇌ 255	--	000	000	000	000	000

Les températures de couleur ci-dessus sont des rendus simulés de la sortie de couleur effectivement générée par comparaison avec une lampe tungstène à la température de couleur spécifiée. Chauvet ne donne aucune garantie sur la précision de la sortie de couleur.

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques
	Appuyez puis tournez pour sélectionner la température de couleur
	Appuyez puis tournez pour augmenter ou diminuer le gradateur
	Appuyez puis tournez pour augmenter ou diminuer le zoom

Tableau de Menu

Reportez-vous à la page du produit Ovation F-415FC sur www.chauvetprofessional.com pour la dernière carte des menu.

Niveau Principal	Niveaux de Programmation Description
DMX Address	001-512*			Permet de sélectionner l'adresse de démarrage (*le canal le plus élevé est restreint à la personnalité choisie)
DMX Channel	1Ch 1 canal: gradateur
	3Ch 3 canaux:			gradateur, VCW, température de la couleur
	5Ch 5 canaux: RVBAL contrôle
	7Ch 7 canaux: RVBAL, gradateur, stroboscope,
	11Ch			11 canaux: gradateur 16-bit, RVBAL, stroboscope, VCW, température de la couleur, zoom,
	13Ch 13 canaux:			gradateur 16-bit, RVBAL 16-bit, stroboscope
	14Ch			14 canaux: gradateur, RVBAL, stroboscope, VCW, température de couleur, programmes automatique, vitesse automatique, contrôle, zoom, réinitialisation du moteur
	18Ch			18 canaux: gradateur 16-bit, RVBAL 16-bit, stroboscope, VCW, température de la couleur, zoom, réinitialisation du moteur, contrôle
	HSV 3 canaux: hue, saturation, valeur
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow	Dimmer 0-255	Roue de Couleurs Virtuelles (VCW) simule le rendu des gélatines de couleur. Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques.
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
Virtual Color Wheel (suite)	Virtual Color Wheel (suite)	C5020 - VLt Blue	Dimmer 0-255	Roue de Couleurs Virtuelles (VCW) simule le rendu des gélatines de couleur. Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques.
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	Color Temperature	2800K	Dimmer 0-255	Températures de couleur de blanc prédéfinies. Simule une lampe tunstène à la température de couleur spécifiée. Référez vous à la section Gamme des températures de couleur pour les valeurs spécifiques
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red	0-255	Combines les couleurs rouge, vert, bleur, ambre et lime pour un résultat personnalisé (0-100%)
		Green
		Blue
		Amber
		Lime
	Color X-Fade Speed	Off Désactive la transition en fondu entre les couleurs
		X-Fade Speed 1		Crée une transition en fondu entre les couleurs lors de l'utilisation de couleurs dans le Virtual Color Wheel ou le tableau de température de couleur, de rapide (X-Fade Speed 1) à lent (X-Fade Speed 4)
		X-Fade Speed 2
		X-Fade Speed 3
		X-Fade Speed 4
Auto Show Auto 1-5 1-100				Sélectionne les programmes automatiques et vitesse auto
Zoom 0-255 Commande du zoom
Red Shift	On			Imite la gradation des lampes halogènes
	Off
Master/Slave	Master Recevez le signal DMX du contrôleur DMX (maître)
	Slave Recevoir le signal de l'unité maître (esclave)
Dimmer Curve	S-Curve			Définir la courbe de gradation
	Linear
	Square
	Inverse Square
Dimmer Mode	Off Gradateur linéaire
	Dimmer 1-3			Courbes de gradation rapide (Dimmer 1) à lent (Dimmer 3)
Niveau Principal	Niveaux de Programmation			Description
White Balance	Off Utilise le paramétrage de blanc définit en usine			Définit la valeur maximale de LED rouge
	Manual	Red	valeur maximale de LED vert
		Green Définit la valeur maximale de LED bleu
		Blue Définit la valeur maximale de LED ambre
		Amber Définit la valeur maximale de LED lime
LED Frequency	600Hz			Permet de sélectionner la fréquence de sortie MLI
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Réglez le ventilateur en mode automatique
	On Réglez le mode de ventilateur toujours
	Off Règle le ventilateur sur toujours
	Silent Règle le ventilateur sur silencieux
Back Light	10S			Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité
	30S			Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité
	2Min			Désactive l'affichage rétro-éclairage après 2 minutes d'inactivité
	Always On Affichage rétro-éclairage toujours active
Information	Fixture Hours ____	_H Affiche le nombre total des heures du produit
	LED Hours <__	_H> Affiche le nombre total d'heures de LED
	Version V._	Affiche la version du logiciel installée
	UID	--------		Affiche UID actuel
Reset Zoom w/ Power	No			Conserve la dernière position de zoom à la mise sous tension
	Yes			Réinitialise le zoom en position d'origine à la mise sous tension
Factory Reset	No			Permet de réinitialiser aux valeurs par défaut d'usine
	Yes

ATTENTION : lors du fonctionnement en mode ventilateur, lorsque le ventilateur est à l'arrêt, l'appareil devient plus chaud au toucher que lors de l'utilisation des autres modes de ventilateur. Utilisez un équipement de protection approprié pour prévenir des brûlures. Tenez à l'écart de tout objet inflammable.

REMARQUE : lors du fonctionnement en mode ventilateur, lorsque le ventilateur est à l'arrêt, le rendement de l'appareil est réduit et ne peut pas atteindre les mêmes niveaux que lors de l'utilisation des autres modes de ventilateur.

Valeurs DMX 18 canaux / 14 canaux / 13 canaux / 11 canaux / 7 canaux / 5 canaux / 3 canaux

3Ch	5Ch	7Ch	11Ch	13Ch	14Ch	18Ch	Fonction Valeur Pourcentage/Configuration
1	-	1	1	1	1	1	G r a d a t e	u r	000 ⇔ 255 0–100%
-	-	-	2	2	-	2	Gradateur fin	000 ⇔ 255	0–100%
-	1	2	3	3	2	3	R o u g e	000 ⇔ 255 0–100%
-	-	-	-	4	-	4	Rouge fin	000 ⇔ 255	0–100%
-	2	3	4	5	3	5	Vert	000 ⇔ 255	0–100%
-	-	-	-	6	-	6	Vert fin	000 ⇔ 255	0–100%
-	3	4	5	7	4	7	Bleu	000 ⇔ 255	0–100%
-	-	-	-	8	-	8	Bleu fin	000 ⇔ 255	0–100%
-	4	5	6	9	5	9	Ambre	000 ⇔ 255	0–100%
-	-	-	-	10	-	10	Ambre fin	000 ⇔ 255	0–100%
-	5	6	7	11	6	11	Lime	000 ⇔ 255	0–100%
-	-	-	-	12	-	12	Lime fin	000 ⇔ 255	0–100%
-	-	7	8	13	7	13	Stroboscope	000 ⇔ 010	Pas de fonction
								011 ⇔ 255	Stroboscope, lent à rapide
2	-	-	9	-	8	1	Roue de couleurs virtuelle	000 ⇔ 255	Voir la Gamme de couleurs
3	-	-	10	-	9	15	Température de couleur	000 ⇔ 255	Voir la Gamme des températures de couleur
-	-	-	-	-	1	0	- A u t o	000 ⇔ 010	Pas de fonction
								011 ⇔ 060	Auto programmes 1
								061 ⇔ 110	Auto programmes 2
								111 ⇔ 160	Auto programmes 3
								161 ⇔ 210	Auto programmes 4
								211 ⇔ 255	Auto programmes 5
-	-	-	-	-	11	-	Vitesse auto	000 ⇔ 255	0–100%
-	-	-	11	-	-	16	Zoom	000 ⇔ 255	Étroit à large
-	-	-	-	-	-	1	Réinitialisation du moteur	000 ⇔ 200	Pas de fonction
								201 ⇔ 220	Réinitialisation du moteur
								221 ⇔ 255	Pas de fonction
3Ch	5Ch	7Ch	11Ch	13Ch	14Ch	18Ch	Fonction	Valeur Pourcentage/Configuration
								000 ⇔ 007	Pas de fonction
								008 ⇔ 015	Réinitialiser du gradateur
								016 ⇔ 023	Décalage rouge activé
								024 ⇔ 031	Décalage rouge désactivé
								032 ⇔ 039	Courbe de gradateur S-Curve
								040 ⇔ 047	Courbe de gradateur linéaire
								048 ⇔ 055	Courbe de gradateur carrée
								056 ⇔ 063	Courbe de gradateur carrée inverse
								064 ⇔ 071	Mode vitesse du gradateur désactivé
								072 ⇔ 079	Mode vitesse du gradateur 1
								080 ⇔ 087	Mode vitesse du gradateur 2
								088 ⇔ 095	Mode vitesse du gradateur 3
								096 ⇔ 103	Mode ventilateur automatique
								104 ⇔ 111	Mode ventilateur activé
								112 ⇔ 119	Mode ventilateur désactivé
								120 ⇔ 127	Mode ventilateur silencieux
								128 ⇔ 135	Vitesse du fondu en X désactive
								136 ⇔ 143	Vitesse du fondu en X 1 (le plus rapide)
								144 ⇔ 151	Vitesse du fondu en X 2
								152 ⇔ 159	Vitesse du fondu en X 3
								160 ⇔ 167	Vitesse du fondu en X 4 (le plus lent)
								168 ⇔ 225	Réservé pour une utilisation future
								000 ⇔ 255	Étroit à large
								000 ⇔ 200	Pas de fonction
								201 ⇔ 220	Réinitialisation du moteur
								221 ⇔ 255	Pas de fonction

1 canal

Canal Fonction Valeur Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100% (couleur définie par le menu)

TSV

Canal Fonction Valeur Pourcentage/Configuration
1	Teint	000 ⇌ 255	0–100%
2	Saturation	000 ⇌ 255	0–100%
3	Valeur	000 ⇌ 255	0–100%
