Caractéristiques Techniques	Ovation ED-200WW est un projecteur LED de 200W, offrant une température de couleur de 3200K, avec un rendu lumineux de 6000 lumens.
Utilisation	Conçu pour les productions théâtrales, les événements en direct et les installations permanentes, idéal pour un éclairage de scène de haute qualité.
Maintenance et Réparation	Vérifiez régulièrement le système de ventilation et nettoyez les filtres. En cas de panne, consulter le service après-vente agréé pour les réparations.
Sécurité	Respecter les consignes de sécurité lors de l'installation. Ne pas exposer l'appareil à l'humidité et éviter les chocs.
Informations Générales	Garantie de 2 ans, poids de 5,5 kg, dimensions de 30 x 20 x 15 cm, compatible avec divers accessoires de montage.

FOIRE AUX QUESTIONS - Ovation ED-200WW Chauvet

Comment allumer le Chauvet Ovation ED-200WW ?

Pour allumer le Chauvet Ovation ED-200WW, branchez l'appareil à une source d'alimentation et appuyez sur le bouton d'alimentation situé à l'arrière de l'appareil.

Comment régler la température de couleur sur le Chauvet Ovation ED-200WW ?

Utilisez le menu de l'appareil pour accéder aux paramètres de couleur. Sélectionnez la température de couleur souhaitée à l'aide des boutons de navigation.

Quelle est la puissance de l'alimentation nécessaire pour le Chauvet Ovation ED-200WW ?

Le Chauvet Ovation ED-200WW nécessite une alimentation de 100-240 V AC, 50/60 Hz.

Comment résoudre un problème d'éclairage faible ?

Vérifiez que l'ampoule est correctement installée et que l'alimentation est suffisante. Assurez-vous également que les paramètres de luminosité ne sont pas réglés au minimum.

Comment mettre à jour le firmware du Chauvet Ovation ED-200WW ?

Téléchargez la dernière version du firmware depuis le site web de Chauvet, puis suivez les instructions fournies pour mettre à jour l'appareil via USB.

Que faire si l'appareil ne répond pas ?

Essayez de débrancher l'appareil puis de le rebrancher après quelques secondes. Si le problème persiste, vérifiez les connexions et la source d'alimentation.

Comment nettoyer le Chauvet Ovation ED-200WW ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

L'appareil est-il compatible avec les contrôleurs DMX ?

Oui, le Chauvet Ovation ED-200WW est compatible avec les contrôleurs DMX. Assurez-vous de suivre les instructions d'installation pour une configuration correcte.

Comment résoudre des problèmes de connexion DMX ?

Assurez-vous que les câbles DMX sont correctement connectés et que le canal DMX est correctement configuré sur l'appareil. Testez également avec un autre contrôleur si possible.

Quelle est la durée de vie de la lampe ?

La durée de vie de la lampe du Chauvet Ovation ED-200WW est estimée à environ 20 000 heures, en fonction de l'utilisation et des conditions d'exploitation.

MODE D'EMPLOI Ovation ED-200WW Chauvet

À Propos de ce Manuel

Le Manuel de Référence (MdR) Ovation ED-200WW reprend des informations de base sur ce produit notamment en matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• N'ouvrez PAS ce produit. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.

- Ne regardez PAS la source lumineuse lorsque le produit fonctionne.

- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

- ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

- ATTENTION: le boîtier de ce produit est brûlant lors du fonctionnement.

- Montez toujours ce produit dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.

- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.

• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.

- N'utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement. (IP20)

- N'utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous semblent endommagés.

- Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.

• Transportez/Suspendez ce produit UNIQUEMENT au moyen de la poignée ou lyre de suspension dont il est doté.

- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

- La température ambiante maximale supportée par ce produit est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Contact

En dehors des États-Unis, du Royaume-Uni et de l'Irlande, du Mexique, ou de Benelux contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre produit. Consultez le site www.chauvetprofessional.com pour trouver nos coordonnées.

Ce qui est Inclus

• Ovation ED-200WW

- Un Cordon d'Alimentation Neutrik® powerCON®

- Une fiche de Garantie

• Un Manuel de Référence

Alimentation CA

Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Électrique

En mode 750 W, vous pouvez connecter jusqu'à 6 Ovation ED-200WW à 120 V ou 12 unités à 230 V.

En mode 575 W, vous pouvez connecter jusqu'à 8 unités à 120 V ou 15 unités à 230 V.

Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la Vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du Fusible

1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis Philips à tête n° 2, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Ovation ED-200WW fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Ovation ED-200WW utilise une connexion de données DMX standard pour ses personnalités DMX: UNO, DOS et STD.P. Consultez le manuel d'utilisation pour connecter et configurer le système DMX.

Connexion Maître/Esclave

Le Ovation ED-200WW utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation ED-200WW supporte le protocole RDM permettant un retour d'information pour la surveillance de la température et des changements des options de menu ADDRESS, PERSONALITY, DIMMER et PWM. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Commande de Gradateur

L'Ovation ED-200WW peut être branché et contrôlé à l'aide d'un variateur normal. Dans ce mode, le produit réagit exactement comme un produit à incandescence. Consultez le manuel de l'utilisateur pour configurer le fonctionnement de gradateur.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/products.

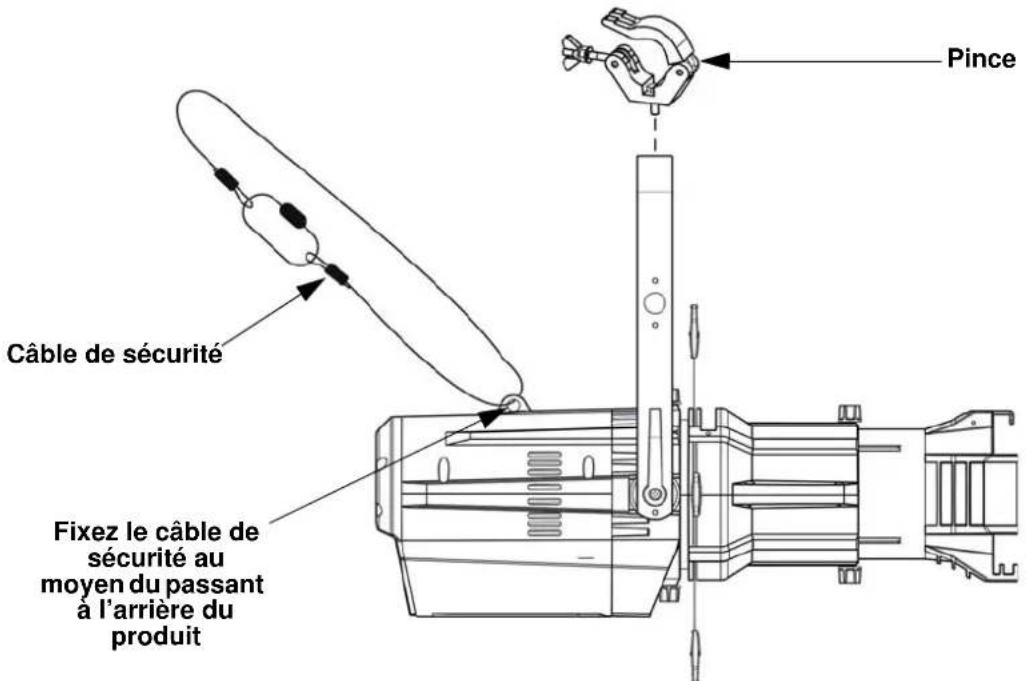

Schéma de Montage de l'appareil

Pince Câble de sécurité Fixez le câble de sécurité au moyen du passant à l'arrière du produit

Tubes de Lentilles

Les tubes de lentilles suivantes sont disponibles à l'achat:

• 19°, 26°, 36°, et 50° Gélatine (accessoires 6,25 pouces/159 mm)
• 15°–30° et 25°–50° Zoom Gélatine (accessoires 7, 5 pouces/191 mm)

Code d'accès

Une fois que cette page s'affiche, saisissez le code d'accès suivant comme suit:

, , , , .

Ce code ne peut pas être modifié et doit être saisi sur demande.

Description du Tableau de Commandes

Bouton Fonction

	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes de menu vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes de menu vers le bas, dans une fonction permet de diminuer les valeurs numériques

Tableau de Menu

Niveau Principal	Niveaux de Programmation Description
STATIC DIM	MER 0-100 Commande locale du rendu
RUNMODE	DMX512 Définit le mode de DMX
	SLAVE Définit le mode de maître / esclave
	DMMR		Définit le mode de gradateur, qui désactive la saisie des données
	SENS Choisit automatiquement entre gradateur et DMX
POWER MODE	575W		Correspond à la puissance de sortie d'un luminaire à incandescence de 575 W
	750W		Correspond à la puissance de sortie d'un luminaire à incandescence de 750 W
ADDRESS 00	1-512 Définit l'adresse de départ
SETTING	KEY	ON	Définit le verrouillage clavier (code d'accès)
		OFF
	DIMMER	OFF Gradateur linéaire
		DIM1	Vitesse de gradation de lent (DIM4) à rapide (DIM1). Pour de meilleures performances tout en utilisant un gradateur, réglez ce paramètre (DIM4).
		DIM2
		DIM3
		DIM4
	CURVE	OFF Pas de courbe de gradation
		CURVE1	Courbes de gradation de grandes (CURVE3) à petites (CURVE1). Pour de meilleures performances tout en utilisant un gradateur, réglez ce paramètre (CURVE3).
		CURVE2
		CURVE3
	PERFORM	LIVE	Équilibre le refroidissement des LED entre le niveau de puissance de rendu et l'utilisation des ventilateurs
		STUDIO	Maintient le refroidissement des LED en limitant le niveau de puissance de rendu
	SLOCK	ON	SETTING verrouillage de l'accès au niveau principal
		OFF
	PERSONALITY	UNO	Sélectionne la personnalité DMX
		DOS
		STD.P
	DMX ERROR	SAVE	En cas de perte de commande DMX, la dernière commande se maintiendra
		BLACK	Met l'unité en noir général en cas de perte de DMX
	RESET	Pass code:	Réinitialise l'unité aux paramètres d'usine par défaut
	MODE SETTING	SELF	Aucune donnée DMX n'est envoyée en fonctionnement autonome
		MAST	Envoi de données DMX en fonctionnement autonome
	PWM	600Hz	Permet de sélectionner la fréquence de sortie MLI
		1200Hz
		2000Hz
		2400Hz
		6000Hz
		18000Hz
		25000Hz
INFO	VERSION	V__ Affiche la version du logiciel installée
	RDM	UID	Affiche UID du produit pour RDM
		LABEL__ Affiche le modèle du produit pour RDM

Valeurs DMX

STD.P

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000		255 0-100%
2 Gradateur fin 000		255 0-100%
3 Stroboscope		000 009 Ouvert
		010 099 Stroboscope, lent à rapide
		100 109 Ouvert
		110 179 Effet de foudre, lent à rapide
		180 189 Ouvert
		190 255 Stroboscope aléatoire, lent à rapide

DOS

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000		255 0-100%
2 Gradateur fin 000		255 0-100%

UNO

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000		255 0-100%
