Ovation E-2 FC - Appareil photo Chauvet - Notice d'utilisation et mode d'emploi gratuit

Marque	Chauvet
Modèle	Ovation E-2 FC
Type de produit	Projecteur LED professionnel à découpe
Usage	Éclairage de scène, studio, spectacle
Source lumineuse	LED (remplacement par fabricant ou professionnel qualifié)
Alimentation	Cordon d'alimentation Seetronic Powerkon IP65
Protection électrique	Circuit relié à la terre, fusible de même type et calibre
Connectivité	DMX via prises XLR (entrée/sortie)
Température ambiante maximale	45 °C (113 °F)
Température de démarrage minimale	-20 °C (-4 °F)
Température ambiante minimale	-30 °C (-22 °F)
Distance minimale des surfaces adjacentes	50 cm (20 po)
Indice de protection	IP20 (usage intérieur, pas d'eau ni poussière excessive)
Montage	Support de suspension/montage inclus, utiliser câble de sécurité en hauteur
Contenu de la boîte	Ovation E-2 FC, cordon d'alimentation, porte-gobo métal taille M, filtre de flou, cadre pour gélatine, manuel de référence
Entretien	Débrancher avant nettoyage ou remplacement de fusible
Sécurité	Boîtier chaud en fonctionnement ; ne pas regarder la source lumineuse ; ne pas ouvrir (aucune pièce réparable par l'utilisateur) ; ne pas utiliser en extérieur ou en environnement humide
Conformité	FCC partie 15B (classe B) ; exposition RF : distance minimale 20 cm
Panneau de commande	MENU, ENTER, UP, DOWN pour navigation et configuration

FOIRE AUX QUESTIONS - Ovation E-2 FC Chauvet

Quelle est la fonction du bouton MENU sur l'Ovation E-2 FC ?

Le bouton MENU permet de sortir du menu ou de la fonction en cours.

Comment configurer les paramètres DMX ?

Utilisez les boutons UP et DOWN pour naviguer dans les listes, puis ENTER pour valider la sélection. Consultez le manuel pour les valeurs exactes.

Puis-je utiliser l'Ovation E-2 FC en extérieur ?

Non, l'indice IP20 limite son usage à l'intérieur à l'abri de la poussière et de l'humidité.

Quel type de fusible utiliser pour le remplacement ?

Utilisez un fusible de même type et de même calibre que celui d'origine.

Comment nettoyer le projecteur ?

Débranchez-le avant tout nettoyage. Utilisez un chiffon doux et sec. Ne jamais ouvrir le boîtier.

Quelle est la distance de sécurité minimale par rapport aux surfaces inflammables ?

Maintenez une distance d'au moins 50 cm entre le projecteur et tout matériau inflammable.

Le projecteur peut-il être monté en hauteur ?

Oui, mais vous devez impérativement utiliser un câble de sécurité et un support adapté capable de supporter le poids.

Que faire en cas de condensation après transport ?

Laissez le produit s'acclimater complètement à la température ambiante avant de le brancher pour éviter une panne.

Puis-je remplacer la LED moi-même ?

Non, le remplacement de la source lumineuse doit être effectué par le fabricant, son prestataire ou une personne qualifiée.

Comment brancher plusieurs Ovation E-2 FC en DMX ?

Utilisez les prises XLR pour relier la sortie d'un projecteur à l'entrée du suivant. Assurez-vous que la charge totale reste inférieure à 3,5 mA de courant de fuite cumulé.

MODE D'EMPLOI Ovation E-2 FC Chauvet

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien de Ovation E-2FC.

• Le luminaire est destiné uniquement à un usage professionnel.
  Le luminaire doit etre positionne de sorte qu'il n'y ait pas de regard prolongedans le luminaire a une distance inférieurea 3.0m
• Si le cable flexible externe ou le cordon de ce luminaire est endommagé, il doit être remplace par un cordon spécial ou un cordon disponible exclusivement chez le fabricant ou son prestataire de services.
  La source lumineuse contenue dans ce luminaire ne doit etre remplacee que par le fabricant, son prestataire de services ou une personne qualifiee similaire.

- ATTENTION :

Le boitier de ce produit peut etre chaud lorsqu'il fonctionne. Montez ce produit dans un endroit avec une ventilation adequate, a au moins 20 po (50 cm) des surfaces adjacentes.
Lors du transfert d'un produit à partir d'environnements à température extréme (par exemple, un camion froid vers une salle de réception chaude et humide), de la condensation peut se former sur les composants électroniques internes du produit. Pour éviter de provoquer une panne, laissez le produit s'acclimat complètement au milieu environnant avant de le brancher.
- La lumière clignotante est connue pour déclencher des crises d'épilepsie. L'utilisateur doit se conformer aux lois locales concernant la notification de l'utilisation du stroboscope.

- TOUJOURS :

• Débrancher avant de nettoyer le produit ou de replacer le fusible.
• Remplacer le fusible par un fusible de même type et de même calibre.

• Utiliser un cable de sécurité lors du montage de ce produit en hauteur.

• Brancher ce produit à un circuit relié à la terre et protégé.

N E P A S :

Ouvrir ce produit. Il ne contient aucune piece réparable par l'utilisateur.
- Regarder la source lumineuse lorsque le produit est allumé.
Laisser de materiau inflammable a moins de 50 cm de ce produit lorsqu'il fonctionne ou s'il est branché.
- Brancher ce produit à un variateur ou à un rhéostat.
- Utiliser ce produit si le boitier, les lentilles ou les câbles semblont endommages.
Utiliser ce produit à l'extérieur ou dans un endroit où la poussière, la chaleur excessive, l'eau ou l'humidité peuvent l'affector. (IP20)

• Utiliser UNIQUEMENT le support de suspension/montage pour transporter ce produit.
• La température ambiente maximale est de 113°F ( 45°C ). Ne faites pas fonctionner ce produit à des températures plus élevées.
• La température minimale de démarrage est de -4 °F (-20 °C). Ne faites pas démarrer ce produit à des températures plus basses.
• La température ambiente minimale est de -22°F (-30°C). Ne faites pas fonctionner ce produit à des températures plus basses.
  Pour eviter toute usure inutile et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou le débrancher pendant les périodes d'inutilisation.
• En cas de problème de fonctionnement grave, arrêté immédiatement de l'utiliser.

Déclaration de conformité à la FCC

Cet apparéil est conforme à la partie 15, partie B des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet apparéil ne doit pas causeur d'interférences nuisibles et
2. Cet appeareil doit accepter toute interfeence reue, y compris les interferences susceptibles de provoquer un fonctionnement indesirable.

Cet équipement a ete teste et declare conforme aux limits d'un appeareil numerique de classe B, conformement a la partie 15 des regles de la FCC. Ces limites sont etablies pour fournir une protection raisonnable contre les interferences nuisibles dans une installation residentielle. Cet équipement generne des utilisations et peut emettre de I'energie de radiofrequence et, s'il n'est pas installe et utilise conformement aux instructions, il peut causer des interferences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interferences ne se produiront pas dans une installation particuliere. Si cet équipement cause des interferences nuisibles à la reception radio ou télévision, ce qui peut etre déterminé en eteignant et en rallumant l'equipement, l'utiliseur est encouraged a essayer de corriger I'interference par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipment à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technician radio/TV experimenté afin d'obtenir de l'aide.

Tout changement ou modification non expressement approuve(e) par la partie responsable de la conformite pourrait annuler l'autorité de l'utilisateur à faire fonctionner l'équipment.

Avertissement d'exposition aux fréquences radio pour l'Amérique du Nord et l'Australie

Attention! Cet équipement est conforme aux limites d'exposition aux rayonnements de la FCC établies pour un environnement non contrôle. Cet équipement doit être installé et utilise avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être co-localisé ou fonctionner conjointement à toute autre ANTENNE OU émetteur.

Connexion du signal de commande : Ligne DMX

• Le produit dispose de prises XLR pour l'entrée et la sortie DMX.
• Avis: Ce circuit de commande est isolé et apparient au port de données de classe 2.
  Le circuit de commande presente un courant de fuite cumulé inférieur à 3,5 mA.

Contenu de la boîte

Ovation E-2FC
Cordon d'alimentation Seetronic Powerkon IP65
- Porte-gobo en métal Ovation (taille M)

Filtredeflou
Cadre pour g elatine
- Un manuel de referencia

Panneau de commande description

Bouton Fonction
< MENU>	Permet la sortie du menu ou de la fonction en cours
<ENTER>	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
<UP>	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
<DOWN>	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuier les valeurs numériques

Installation

Avant de monter cet appeareil, lisez et assimilez les Consignes de securite. Soyez sur que les crochets sont capables de supporter le poids du produit.

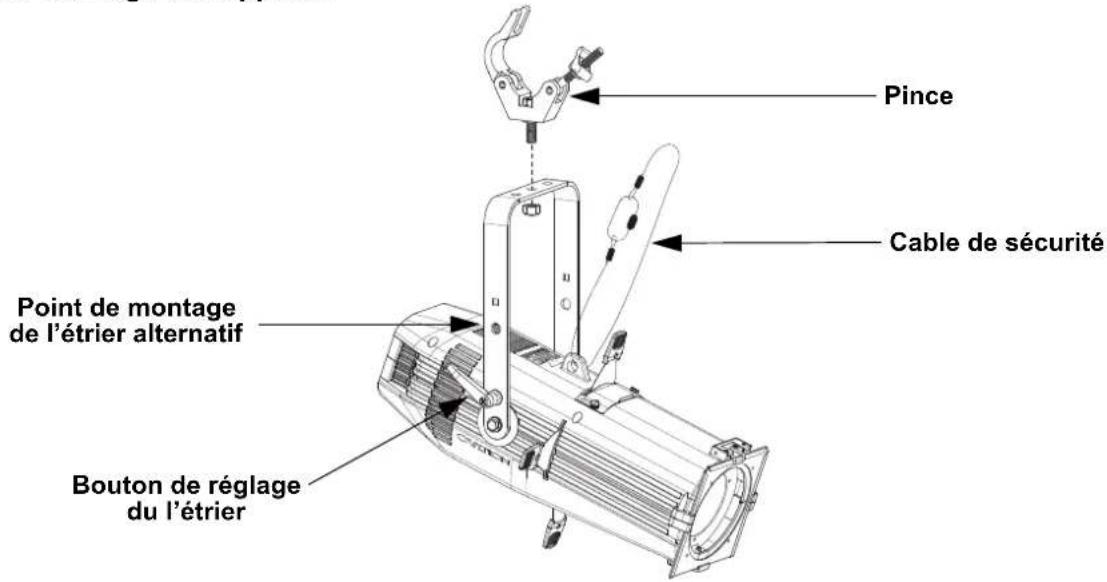

Scheme de montage de l'appareil
