MODE D'EMPLOI Ovation E-260WW IP Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Ovation E-260WW IP (MdR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

- Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.

- ATTENTION: le boîtier de cet appareil est brûlant lors du fonctionnement.

- Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.

- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne.

- Attention : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

- Ne convient pas aux installations permanentes en extérieur sur des sites sujets à des conditions environnementales extrêmes. Cela inclut par exemple :

• L'exposition à un environnement marin ou à une solution saline (à moins de 4,8 kilomètres d'un corps d'eau salée).
• Lorsque les températures moyennes hautes ou basses du site dépassent les plages de températures indiquées dans ce manuel.
• Les sites qui sont sujets aux inondations ou qui présentent un risque d'être ensevelis sous la neige.
• Tout autre endroit où le produit risque d'être soumis à des rayonnements extrêmes ou à des substances caustiques.

- Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.

- N'immergez PAS ce produit (IP 65). Un usage normal en extérieur est autorisé.

- N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.

- Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.

- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.

- Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.

- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

- La température ambiante maximale supportée par cet appareil est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes:

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'equipement.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Ce Qui est Inclus

• Ovation E-260WW IP
- Seetronic Powerkon IP65 cordon d'alimentation
• Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Électrique

Vous pouvez connecter jusqu'à 7 Ovation E-260WW IP à 120 V, 12 unités à 208 V ou 13 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron	Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• Lors de l'utilisation de cet appareil en environnement extérieur, utilisez des câbles de d'alimentation et de données certifiés IP65 au minimum. Assurez-vous de protéger les ports d'alimentation et de données non utilisés avec les couvercles IP 65 fournis.

Raccordement DMX

Le Ovation E-260WW IP fonctionnera avec une console DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Ovation E-260WW IP utilise une connexion de données DMX standard pour ses personnalités DMX. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

Lors de l'utilisation de cet appareil dans un environnement extérieur de type IP65, assurez-vous d'utiliser des câbles certifiés IP65 (ou mieux) et de protéger les ports non utilisés avec les couvercles IP65 inclus.

Connexion Maître/ Esclave

Le Ovation E-260WW IP utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation E-260WW IP supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins deux points de fixation par appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

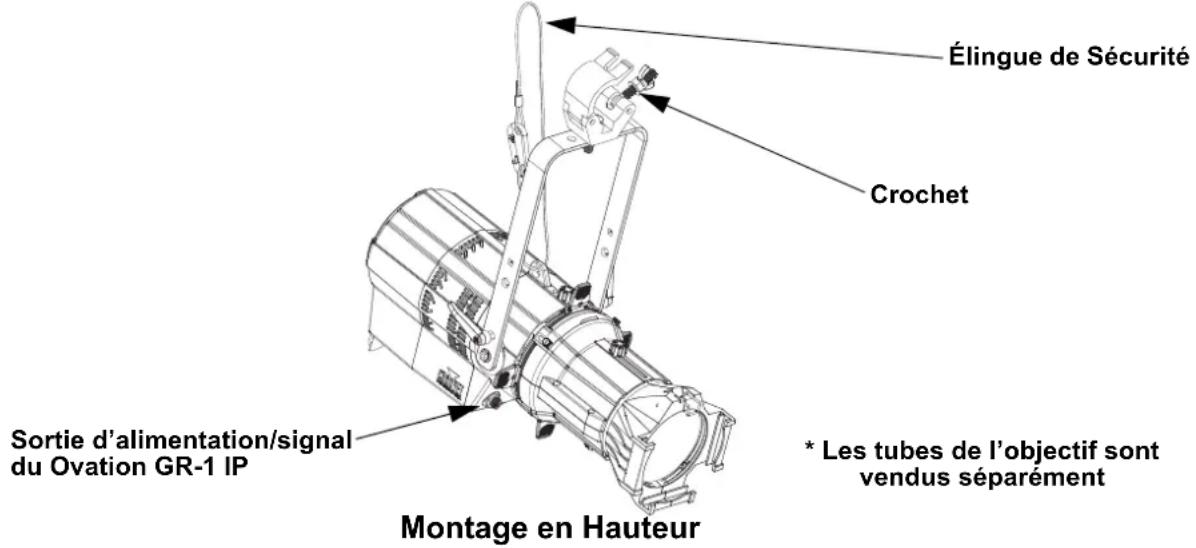

Schéma de Montage de l'Appareil

Élingue de Sécurité Crochet Sortie d'alimentation/signal du Ovation GR-1 IP Montage en Hauteur * Les tubes de l'objectif sont vendus séparément

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques

Tubes de Lentilles

Les tubes de lentilles suivantes sont disponibles à l'achat:

• 19°, 26°, 36°, et 50° Gélatine (accessoires 6,25 pouces/159 mm)
• 14°, 15°–30° et 25°–50° Zoom Gélatine (accessoires 7, 5 pouces/191 mm)

Code d'accès

Une fois affiché, saisissez le code d'accès suivant comme suit:

, , , ,

Ce code ne peut pas être modifié et doit être saisi sur demande.

Plan du Menu

Niveau Principal	Niveaux de Programmation Description
DMX Address 001-512 Sélectionne l'adresse DMX de départ
DMX Channel	2 Ch 2- canaux: gradateur, rotation de gobo
	3 Ch 3- canaux: 16-bit gradateur, rotation de gobo
	4 Ch 4- canaux: 16-bit gradateur, stroboscope, rotation de gobo
	7 Ch		7- canaux: 16-bit gradateur, stroboscope, programmes automatiques, vitesse auto, vitesse gradateur, rotation de gobo
Static	Dimmer	0-255	Contrôle de l'intensité
	Strobe Contrôle de la vitesse du stroboscope

Niveau Principal	Niveaux de Programmation		Description
Auto Show	Auto 1	1-100 Sélectionne les programmes automatiques et vitesse auto
	Auto 2
	Auto 3
	Auto 4
Gobo Rotator 0-255 Index de rotation de gobo
Master/Slave Mode	Master Reçiot les signaux DMX du contrôleur DMX
	Slave Reçoit les signaux DMX du maître
Dimmer Curve	Linear		Définir la courbe de gradation
	Square
	I Square
	SCurve
Dimmer Mode	Off		Courbes de gradation rapide (Dimmer1) à lent (Dimmer3) ou pas de gradateur (Off)
	Dimmer 1-3
LED Frequency	600Hz		Permet de sélectionner la fréquence de sortie MLI,
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Réglez le ventilateur en mode automatique
	On Réglez le mode de ventilateur toujours
	Off Règle le ventilateur sur toujours
	Silent Règle le ventilateur sur silencieux
Back Light	10S		Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité
	30S		Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité
	2Min		Désactive l'affichage rétro-éclairage après 2 minutes d'inactivité
	Always On Affichage rétro-éclairage toujours active
Key Lock	On		Permet d'activer ou désactiver le mot de passe
	Off
Information	Fixture Hours _ _ _H Affiche le nombre total des heures du produit
	Version	V_._	Affiche la version du logiciel installée.
	UID	______	Affiche UID actuel #
Reset Factory	No		Permet de réinitialiser aux valeurs par défaut d'usine
	Yes

Valeurs DMX

7 Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur Fin	000 ⇔ 255	0–100%
3	Stroboscope	000 ⇔ 010011 ⇔ 255	Pas de fonctionLent à rapide

Canal	Fonction	Valeur	Pourcentage/Configuration
4 Programmes Auto		000 ⇔ 010 Pas de fonction011 ⇔ 070 Auto 1071 ⇔ 130 Auto 2131 ⇔ 190 Auto 3191 ⇔ 255 Auto 4
5 Vitesse Auto 000		⇔ 255 Lent à rapide
6 Vitesse du Gradateur		000 ⇔ 051 Vitesse du gradateur prédéfinie depuis le menu052 ⇔ 101 Gradateur linéaire102 ⇔ 152 Courbe de gradation non linéaire 1(le plus rapide)153 ⇔ 203 Courbe de gradation non linéaire 2204 ⇔ 255 Courbe de gradation non linéaire 3(le moins rapide)
7 Rotation de Gobo		000 ⇔ 127 Index de rotation de gobo128 ⇔ 190 Rotation horaire, lent à rapide191 ⇔ 192 Arrêt193 ⇔ 255 Rotation antihoraire, lent à rapide

4 Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	G r a d a	255 0-100% u r 000
2 Gradateur Fin 000		255 0-100%
3 Stroboscope		000 010 Pas de fonction011 255 Lent à rapide
4 Rotation de Gobo		000 127 Index de rotation de gobo128 190 Rotation horaire, lent à rapide191 192 Arrêt193 255 Rotation antihoraire, lent à rapide

3 Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	G r a d a	255 0-100% u r 000
2 Gradateur Fin 000		255 0-100%
3 Rotation de Gobo		000 127 Index de rotation de gobo128 190 Rotation horaire, lent à rapide191 192 Arrêt193 255 Rotation antihoraire, lent à rapide

2 Ch

Canal	Fonction					Valeur	Pourcentage/Configuration
1	G	r	a	d	a	255	0e-100% u r 000
2 Rotation de Gobo						000 127	Index de rotation de gobo
						128 190	Rotation horaire, lent à rapide
						191 192	Arrêt
						193 255	Rotation antihoraire, lent à rapide

Veiligheidskabel Montageklem Ovation GR-1 IP - power /signaal aansluiting * Les tubes de l'objectif sont vendus séparément
