GEBRUIKSAANWIJZING Ovation E-260WW IP Chauvet

Over deze handleiding

De Ovation E-260WW IP Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheids instructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

• Niet voor permanente buiteninstallatie in locaties met extreme weersomstandigheden. Dit is met inbegrip van, maar niet beperkt tot:

• Blootstelling aan een marien/zout milieu (binnen 5 km van zout water).

• Waar de gebruikelijke hoge of lage temperaturen van de locatie de temperatuurbereiken in deze handleiding overschrijden.
• Locaties die kunnen overstromen of onder sneeuw begraven kunnen worden.
• Andere gebieden waar het product blootstaat aan extreme straling of bijtende substanties.

• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

- Dit product NIET onderdompelen (IP65). Regelmatig gebruik buitenshuis is prima.

- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.

- Sluit dit product NIET aan op een dimmer of een regelweerstand.

- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

- Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

• Ovation E-260WW IP
• Seetronic Powerkon IP65 stroomsnoer
• Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

U kunt tot 7 Ovation E-260WW IP-producten koppelen bij 120 V, 12 Ovation E-260WW IP-producten koppelen bij 208 V, of 13 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel Groen/geel		Groen

• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• Wanneer dit product buiten wordt gebruikt moeten stroom- en gegevenskabels met een IP65-certificering (of hoger) worden gebruikt. Zorg ervoor dat ongebruikte stroom- en gegevenspoorten worden afgesloten met de aangehechte IP65-afdekinngen.

DMX-koppeling

De Ovation E-260WW IP kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Ovation E-910FC IP gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 2 Ch, 3 Ch, 4 Ch, en 7 Ch. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Wanneer dit product buiten wordt gebruikt in een omgeving die die een IP65-certificering vereist, moet er ook worden gezorgd dat er gegevenskabels met IP65-certificering of hoger worden gebruikt en moeten de ongebruikte poorten worden afgedekt met de vastgehechte IP65-afdekkingen.

Master/slave-verbinding

De Ovation E-910FC IP maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Ovation E-260WW IP ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheids instructies. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/.

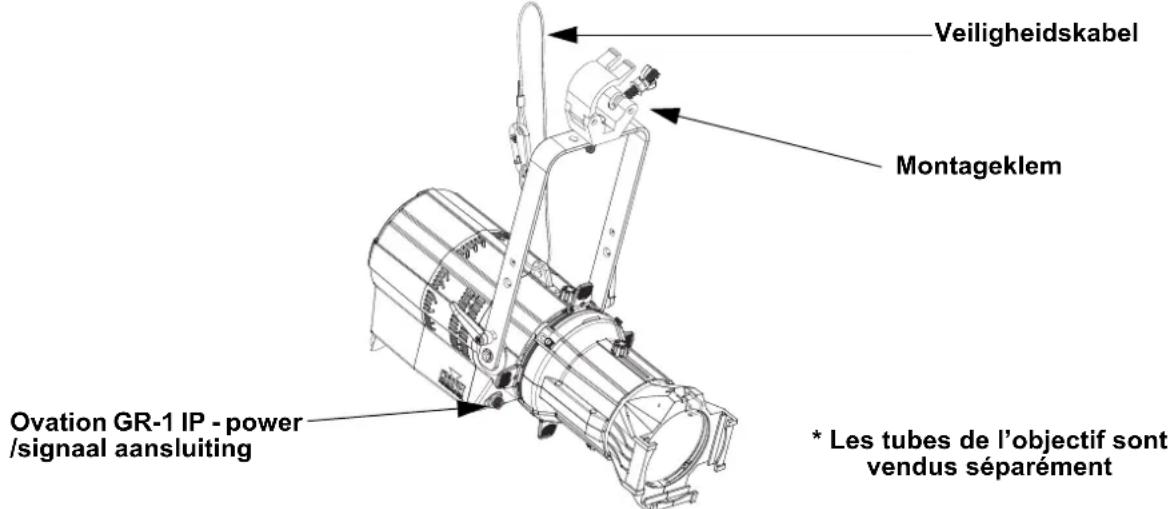

Montagediagram van het product

Montage boven het hoofd

Beschrijving bedieningspaneel

Toets Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Lensbuizen

De volgende lensbuizen zijn aan te schaffen:

• 19°, 26°, 36°, en 50°met gelframe (159 mm accessoires)
• 14°, 15°–30° en 25°–50° Zoom gelframe (191 mm accessoires)

Toegangscode

Vul na dat gevraagd te worden de volgende toegangscode in door te drukken op:

, , , ,

Dit toegangscode kan niet gewijzigd worden en moet indien gevraagd ingevuld worden.

Menumap

Hoofdniveau Programmeerniveaus Beschrijving
DMX Address 001-512 Selecteert het DMX-startadres
DMX Channel	2 Ch 2-kanaals: dimmer, gobo roterend
	3 Ch 3-kanaals: 16-bit	dimmer , gobo roterend
	4 Ch 4-kanaals: 16-bit	dimmer, stroboscoop, gobo roterend
	7 Ch		7-kanaals: 16-bit dimmer, stroboscoop, automatische programma's, autosnelheid, dimmersnelheid, gobo roterend
Static	Dimmer	0-255	Regelt de intensiteit
	Strobe Regelt de stroboscoopfrecuentie
Auto Show	Auto 1	1-100	Selecteert automatische programma's en automatische programmasnelheid
	Auto 2
	Auto 3
	Auto 4
Gobo Rotator 0-255 Roterende gobo index
Master/Slave Mode	Master Ontvangt DMX-signalen van de DMX-controller
	Slave Ontvangt DMX-signalen van de master
Dimmer Curve	Linear		Stelt de dimcurve in
	Square
	I Square
	SCurve
Dimmer Mode	Off		Selecteert dimprofielen van snel (Dimmer1) tot langzaam Dimmer3) of Off (uit)
	Dimmer 1-3
LED Frequency	600Hz		Selecteert de PWM-uitgangsfrequentie
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Ingesteld de ventilator automatische modus
	On Ingesteld de ventilator altijd aan modus
	Off Ingesteld de ventilator altijd uit
	Silent Ingesteld de ventilator stil
Back Light	10S		Schakelt de backlight van de display uit na 10s van inactiviteit
	30S		Schakelt de backlight van de display uit na 30s van inactiviteit
	2Min		Schakelt de backlight van de display uit na 2min van inactiviteit
	Always On		De backlight van de display is altijd aan
Key Lock	On		Schakelt de toegangscode aan of uit
	Off
Information	Fixture Hours	____H	Toont het totale aantal producturen
	Version	V._.	Toont de geïnstalleerde softwareversie
	UID	_____	Geeft de huidige UID #
Reset Factory	No		Herstellen naar de fabrieksstandaard
	Yes

DMX-waarden

7 Ch

Kanaal Functie Waarde Percentage/instelling
1 Dimmer 000		255 0–100%
2 Fijne Dimmer 000		255 0–100%
3 Stroboscoop		000 010 Geen functie011 255 Langzaam tot snel
4 Automatische programma's		000 010 Geen functie011 070 Auto 1071 130 Auto 2131 190 Auto 3191 255 Auto 4
5 Automatische snelheid 000		255 Langzaam tot snel
6 Dimmersnelheid		000 051 Voorinstelling van de dimmersnelheid vanaf het displaymenu052 101 Lineaire dimmer102 152 Niet-lineaire dimcurve 1 (snelst)153 203 Niet-lineaire dimcurve 2204 255 Niet-lineaire dimcurve 3 (langzaamst)
7 Gobo roterend		000 127 Roterende gobo index128 190 Roteren met de klok mee, langzaam tot snel191 192 Snel193 255 Tegen de klok in roteren, langzaam tot snel

4 Ch

Kanaal Functie Waarde Percentage/instelling
1 Dimmer 000	255 0–100%
2 Fijne Dimmer 000	255 0–100%
3 Stroboscoop	000 010 Geen functie011 255 Langzaam tot snel
4 Gobo roterend	000 127 Roterende gobo index128 190 Roteren met de klok mee, langzaam tot snel191 192 Snel193 255 Tegen de klok in roteren, langzaam tot snel

3 Ch

Kanaal Functie Waarde Percentage/instelling
1 Dimmer 000	255 0–100%
2 Fijne Dimmer 000	255 0–100%
3 Gobo roterend	000 127 Roterende gobo index128 190 Roteren met de klok mee, langzaam tot snel191 192 Snel193 255 Tegen de klok in roteren, langzaam tot snel

2 Ch

Kanaal Functie Waarde Percentage/instelling
1 Dimmer 000	255 0–100%
2 Gobo roterend	000 127 Roterende gobo index128 190 Roteren met de klok mee, langzaam tot snel191 192 nel193\Leftrightarrow$ 255 Tegen de klok in roteren, langzaam tot snel
