GEBRUIKSAANWIJZING Ovation F-915VW Chauvet

Over deze handleiding

De Ovation F-915VW Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menuopties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden (IP20).
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
  • GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.
  • Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar Contact Us oor contactinformatie.

Wat is inbegrepen

• Ovation F-915VW

• N e ^® powerCON ^® istrdomsnoer

• Gelframe (191 mm/7,5 in accessoires)
- Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

U kunt tot 7 Ovation F-915VW-producten koppelen bij 120 V, 13 producten bij 230 V, 14 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel	Groen/geel	Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een kruiskopschroevendraaier nr. 2 en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De Ovation F-915VW kan met een DMX-controller werken met een 3- en 5-pins DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Ovation F-915VW gebruikt een 3- en 5-pins DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 1Ch, 4Ch, 6Ch, 7Ch, 9Ch, 13Ch, 16Ch en 19Ch. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Master/slave-verbinding

De Ovation F-915VW maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Ovation F-915VW ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/.

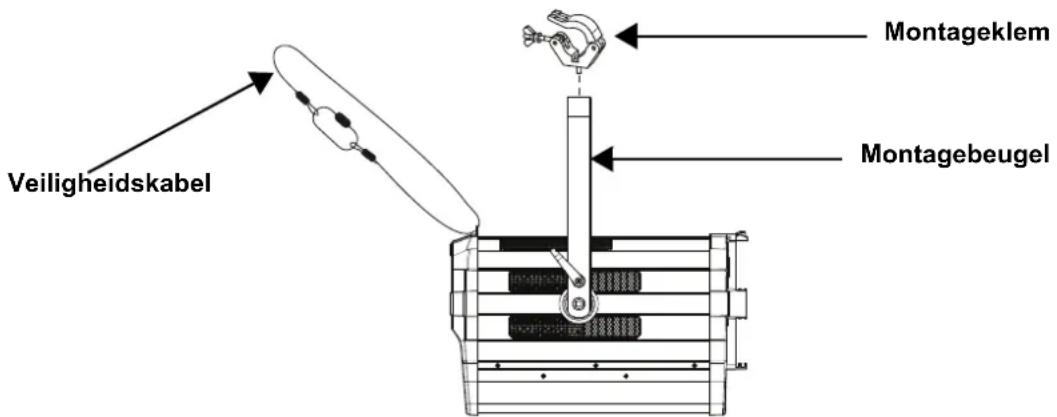

Montagediagram van het product

Veiligheidskabel Montageklem Montagebeugel

Montage boven het hoofd

Kleurtemperatuur DMX-kaart

DMX-kanaalwaarde	Kleurtemperatuur	DMX-kanaalwaarde	Kleurtemperatuur	DMX-kanaalwaarde	Kleurtemperatuur
000 ⇔ 005	Geen functie	084 ⇔ 090	3900–4000K	168 ⇔ 174	5100–5200K
006 ⇔ 013	2800–2900K	091 ⇔ 097	4000–4100K	175 ⇔ 181	5200–5300K
014 ⇔ 020	2900–3000K	098 ⇔ 104	4100–4200K	182 ⇔ 188	5300–5400K
021 ⇔ 027	3000–3100K	105 ⇔ 111	4200–4300K	189 ⇔ 195	5400–5500K
028 ⇔ 034	3100–3200K	112 ⇔ 118	4300–4400K	196 ⇔ 202	5500–5600K
035 ⇔ 041	3200–3300K	119 ⇔ 125	4400–4500K	203 ⇔ 209	5600–5700K
042 ⇔ 048	3300–3400K	126 ⇔ 132	4500–4600K	210 ⇔ 216	5700–6000K
049 ⇔ 055	3400–3500K	133 ⇔ 139	4600–4700K	217 ⇔ 223	6000–6500K
056 ⇔ 062	3500–3600K	140 ⇔ 146	4700–4800K	224 ⇔ 230	6500–7000K
063 ⇔ 069	3600–3700K	147 ⇔ 153	4800–4900K	231 ⇔ 237	7000–7500K
070 ⇔ 076	3700–3800K	154 ⇔ 160	4900–5000K	238 ⇔ 244	7500–8000K
077 ⇔ 083	3800–3900K	161 ⇔ 167	5000–5100K	245 ⇔ 255	8000K

De bovenstaande kleurtemperaturen zijn gesimuleerde weergaven van de geproduceerde kleuropbrengst, in vergelijking met een wolfraam-lamp bij de opgegeven kleurtemperatuur. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.

Beschrijving bedienings paneel

Toets Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
	Indrukken een keer en daarna draaien om de selecteren de kleurtemperatuur. Indrukken opnieuw en daarna draaien om de selecteren de tint
	Indrukken en daarna draaien om de dimmer te verhogen of te verlagen
	Indrukken en daarna draaien om de zoom te verhogen of te verlagen

Menumap

Hoofdniveau	Programmeerniveaus Beschrijving
DMX Address	001–512*	Selecteert het start-adres (*hoogste kanaal beperkt tot de gekozen persoonlijkheid)
DMX Channel	1Ch 1-kanaal: dimmer
	4Ch 4-kanaal: dimmer, kleurtemperatuur, tint, zoom
	6Ch	6-kanaal: 16-bit dimmer, kleurtemperatuur, tint, zoom, stroboscoop
	7Ch	7-kanaal: rood, oranje, groen, koningsblauw, blauw, lime, zoom
	9Ch	9-kanaal: dimmer, rood, oranje, groen, koningsblauw, blauw, lime, stroboscoop, zoom
	13Ch	13-kanaal: dimmer, rood, oranje, groen, koningsblauw, blauw, lime, stroboscoop, kleurtemperatuur, tint, controle, zoom, motorreset
	16Ch	16-kanaal: 16-bit dimmer, 16-bit rood, oranje, groen, koningsblauw, blauw en lime, stroboscoop, zoom
	19Ch	19-kanaal: 16-bit dimmer, 16-bit 16-bit rood, oranje, groen, koningsblauw, blauw en lime, stroboscoop, kleurtemperatuur, tint, zoom, controle
Hoofdniveau	Programmeerniveaus Beschrijving
Static	Color Temperature	2800K2900K3000K3100K3200K3300K3400K3500K3600K3700K3800K3900K4000K4100K4200K4300K4400K4500K4600K4700K4800K4900K5000K5100K5200K5300K5400K5500K5600K5700K6000K6500K7000K7500K8000K	Dimmer 0-255		Vooringestelde witte kleurtemperaturen. Emuleert een wolfraam-lamp bij de opgegeven kleurtemperatuur. Raadpleeg de sectie Kleurtemperatuur DMX-kaart voor specifieke waarden.
			Hue -025-025
	Manual Color Mixer	RedOrangeGreenRoyal BlueBlueLime		000-255	Combineert rood, oranje, groen, koningsblauw, blauw of lime om een aangepaste kleur te genereren (0-100%)
Zoom 000-255 Controleert de zoom
Red Shift	On				Bootst halogeenlamp dimmen na
	Off
Master/Slave	Master Ontvangt DMX-signalen				van de DMX-controller
	Slave Ontvangt DMX-signalen				van de master
Dimmer Curve	S-CurveLinearSquareInverse Square				Stelt de dimcurve in
Dimmer Mode	Off Lineaire dimmer
	Dimmer 1-3				Selecteert dimprofielen van snel (Dimmer 1) tot langzaam (Dimmer 3)
Hoofdniveau	Programmeerniveaus			Beschrijving
White Balance	Off Gebruikt standaard witte instelling
	Manual	Red	125-255	Stelt de maximum waarde van de rood LED in
		Orange Stelt de maximum waarde van de oranje LED in
		Green Stelt de maximum waarde van de groen LED in
		Royal Blue	Stelt de maximum waarde van de koningsblauw LED in
		Blue Stelt de maximum waarde van de blauw LED in
		Lime Stelt de maximum waarde van de lime LED in
LED Frequency	600Hz1200Hz2000Hz4000Hz6000Hz25KHz			Selecteert de PWM-uitgangsfrequentie
Fan Mode	Auto Ingesteld de ventilator automatische modus
	On Ingesteld de ventilator altijd aan modus
	Off Ingesteld de ventilator altijd uit
	Silent Ingesteld de ventilator stil
Back Light	10S			Schakelt de backlight van de display uit na 10s van inactiviteit
	30S			Schakelt de backlight van de display uit na 30s van inactiviteit
	2Min			Schakelt de backlight van de display uit na 2min van inactiviteit
	Always On De backlight van de display is altijd aan
Information	Fixture Hours ____. H Toont het totale aantal producturen
	LED Hours ____. H Toont het totaal aantal LED-uren
	Version V___.	Toont de geïnstalleerde softwareversie
	UID	--------		Geeft de huidige UID
Reset Zoom w/ Power	No			Reset de zoom naar standaard wanneer de stroom wordt ingeschakeld
	Yes
Factory Reset	No			Herstellen naar de fabrieksstandaard
	Yes

WAARSCHUWING: Bij werking in de ventilatormodus: Uit, de armatuur wordt voelt warmer aan dan bij gebruik van andere ventilatormodi. Gebruik de juiste beschermende uitrusting om brandwonden te voorkomen. Houd een veilige afstand van brandbare voorwerpen.

LET OP: Bij werking in de ventilatormodus: Uit, uitvoer van de armatuur wordt verminderd en zal niet dezelfde niveaus bereiken als bij andere ventilatormodi.

DMX-waarden

19Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇌ 255 0–100%
2	Fijn dimmer		000 ⇌ 255	0–100%
3	R o o d		000	⇔ 255 0–100%
4 Fijn rood 000 ⇌ 255 0–100%
5	O r a n		j e	000 ⇌ 255 0–100%
6	Fijn oranje		000 ⇌ 255	0–100%
7	G r o e		n	000 ⇌ 255 0–100%
8 Fijn groen 000 ⇌ 255 0–100%
9	Koningsblauw		000 ⇌ 255	0–100%
10	Fijn koningsblauw		000 ⇌ 255	0–100%
11	Blauw		000 ⇌ 255	0–100%
12	Fijn blauw		000 ⇌ 255	0–100%
13	Lime		000 ⇌ 255	0–100%
14	Fijn lime		000 ⇌ 255	0–100%
15	Stroboscoop		000 ⇌ 010 Geen functie011 ⇌ 255	Stroboscoop, langzaam tot snel
16	Kleurtemperatuur		000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur DMX-kaart
17	Tint		000 ⇌ 255	-25–25
18	Zoom		000 ⇌ 255	Smal tot breed
19	Controle(houd 3 seconden ingredrukt)		000 ⇌ 007 Geen functie008 ⇌ 015 Dimmer reset016 ⇌ 023 Rode shift aan024 ⇌ 031 Rode shift uit032 ⇌ 039 S-Curve dimcurve040 ⇌ 047 Lineaire dimcurve048 ⇌ 055 Vierkante dimcurve056 ⇌ 063 Omgekeerde vierkante dimcurve064 ⇌ 071 Dimmer snelheid modus uit072 ⇌ 079 Dimmersnelheidsmodus 1080 ⇌ 087 Dimmersnelheidsmodus 2088 ⇌ 095 Dimmersnelheidsmodus 3096 ⇌ 103 Automatische ventilator104 ⇌ 111 Ventilator aan112 ⇌ 119 Ventilator uit120 ⇌ 127 Stille ventilator128 ⇌ 255 Geen functie (gereserveerd)

16Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇌ 255 0–100%
2	Fijn dimmer			000 ⇌ 255	0–100%
3	R o o d			000 ⇌ 255 0–100%
4	F i j n			r o	o d 000 ⇌ 255 0–100%
5	O r a n			j e	000 ⇌ 255 0–100%
6	Fijn oranje			000 ⇌ 255	0–100%
7	Groen			000 ⇌ 255	0–100%
8	Fijn groen			000 ⇌ 255	0–100%
9	Koningsblauw			000 ⇌ 255	0–100%
10	Fijn koningsblauw			000 ⇌ 255	0–100%
11	Blauw			000 ⇌ 255	0–100%
12	Fijn blauw			000 ⇌ 255	0–100%
13	Lime			000 ⇌ 255	0–100%
14	Fijn lime			000 ⇌ 255	0–100%
15	Stroboscoop			000 ⇌ 010 Geen functie
				011 ⇌ 255	Stroboscoop, langzaam tot snel
16	Zoom			000 ⇌ 255	Smal tot breed

13Ch

Kanaal	Functie	Waarde	Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Rood	000 ⇔ 255	0–100%
3	Oranje	000 ⇔ 255	0–100%
4	Groen	000 ⇔ 255	0–100%
5	Koningsblauw	000 ⇔ 255	0–100%
6	Blauw	000 ⇔ 255	0–100%
7	Lime	000 ⇔ 255	0–100%
8	Stroboscoop	000 ⇔ 010 Geen functie011 ⇔ 255	Stroboscoop, langzaam tot snel
9	Kleurtemperatuur	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur DMX-kaart
10	Tint	000 ⇔ 255	-25–25
11	Controle(houd 3 seconden ingredrukt)	000 ⇔ 007 Geen functie008 ⇔ 015 Dimmer reset016 ⇔ 023 Rode shift aan024 ⇔ 031 Rode shift uit032 ⇔ 039 S-Curve dimcurve040 ⇔ 047 Lineaire dimcurve048 ⇔ 055 Vierkante dimcurve056 ⇔ 063 Omgekeerde vierkante dimcurve064 ⇔ 071 Dimmer snelheid modus uit072 ⇔ 079 Dimmersnelheidsmodus 1080 ⇔ 087 Dimmersnelheidsmodus 2088 ⇔ 095 Dimmersnelheidsmodus 3096 ⇔ 103 Automatische ventilator104 ⇔ 111 Ventilator aan112 ⇔ 119 Ventilator uit120 ⇔ 127 Stille ventilator128 ⇔ 255 Geen functie (gereserveerd)
12	Zoom	000 ⇔ 255	Smal tot breed
13	Motor reset	000 ⇔ 200 Geen functie201 ⇔ 220 Motorreset221 ⇔ 255 Geen functie

9Ch

Kanaal Functie Waarde Percentage/Instelling
1	D	i	m	m	e r	000 ⇌ 255 0–100%
2 Rood	000 ⇌ 255 0–100%
3	O	r	a	n	j e	000 ⇌ 255 0–100%
4	G	r	o	e	n	000 ⇌ 255 0–100%
5 Koningsblauw	000 ⇌ 255 0–100%
6	B	l	a	u	w	000 ⇌ 255 0–100%
7	L	i	m	e	000 ⇌ 255 0–100%
8 Stroboscoop					000 ⇌ 010 Geen functie011 ⇌ 255	Stroboscoop, langzaam tot snel
9	Z	o	o	m	000	⇔ 255 Smal tot breed

6Ch

Kanaal	Functie	Waarde	Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Fijnedimmer	000 ⇔ 255	0–100%
3	Kleurtemperatuur	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur DMX-kaart
4	Tint	000 ⇔ 255	-25–25
5	Zoom	000 ⇔ 255	Smal tot breed
6 Stroboscoop		000 ⇔ 010011 ⇔ 255Stroboscoop, langzaam tot snel	Geen functie

7Ch

Kanaal Functie Waarde Percentage/Instelling
1 Rood 000 ⇌ 255 0–100%
2	O	r	a	n	j e	000 ⇌ 255 0–100%
3	G	r	o	e	n	000 ⇌ 255 0–100%
4 Koningsblauw 000 ⇌ 255 0–100%
5	B	l	a	u	w	000 ⇌ 255 0–100%
6	L	i	m	e	000 ⇌ 255 0–100%
7	Z	o	o	m	000 ⇌ 255 Smal tot breed

4Ch

Kanaal	Functie	Waarde	Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Kleurtemperatuur	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur DMX-kaart
3	Tint	000 ⇔ 255	-25–25
4	Zoom	000 ⇔ 255	Smal tot breed

1Ch

Kanaal	Functie	Waarde	Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100% (kleur ingesteld via menu)
