Caractéristiques techniques	Chauvet Ovation F-915VW est un projecteur LED de scène avec une température de couleur variable de 2800K à 6500K, offrant une puissance de 90W.
Utilisation	Idéal pour les productions théâtrales, concerts et événements en direct, permettant un éclairage de haute qualité avec une grande flexibilité.
Maintenance et réparation	Vérifier régulièrement les connexions électriques et nettoyer les lentilles pour maintenir une performance optimale. En cas de panne, consulter un technicien qualifié.
Sécurité	Respecter les consignes de sécurité lors de l'installation, éviter l'exposition à l'eau et utiliser uniquement des accessoires recommandés par le fabricant.
Informations générales	Produit léger et compact, compatible avec divers systèmes de contrôle DMX, offrant une grande durabilité et une faible consommation d'énergie.

FOIRE AUX QUESTIONS - Ovation F-915VW Chauvet

Comment allumer le Chauvet Ovation F-915VW ?

Pour allumer le Chauvet Ovation F-915VW, branchez l'appareil à une source d'alimentation et appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Comment ajuster la luminosité de l'appareil ?

La luminosité peut être ajustée via le menu de configuration sur l'écran LCD. Accédez au menu, sélectionnez 'Luminosité' et utilisez les flèches pour augmenter ou diminuer le niveau.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique. Assurez-vous que le câble est correctement branché et que la prise fonctionne. Si le problème persiste, réinitialisez l'appareil en le débranchant pendant 10 secondes avant de le rebrancher.

Comment changer les paramètres de couleur ?

Pour changer les paramètres de couleur, accédez au menu principal et sélectionnez 'Couleur'. Vous pouvez choisir parmi les préréglages ou ajuster manuellement les valeurs RGB.

Comment mettre à jour le firmware de l'appareil ?

Téléchargez la dernière version du firmware sur le site web de Chauvet. Connectez l'appareil à votre ordinateur via USB, puis suivez les instructions fournies dans le manuel pour effectuer la mise à jour.

L'appareil ne répond pas aux commandes DMX, que faire ?

Vérifiez que le câble DMX est correctement connecté et que l'adresse DMX est correctement configurée. Assurez-vous également que le contrôleur DMX fonctionne correctement.

Comment nettoyer le Chauvet Ovation F-915VW ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Pour les lentilles, un nettoyant pour lentilles peut être utilisé, mais évitez les produits chimiques agressifs.

Quels accessoires sont compatibles avec le Chauvet Ovation F-915VW ?

Des filtres de couleur, des supports de montage et des câbles DMX sont des accessoires compatibles recommandés pour le Chauvet Ovation F-915VW.

Comment résoudre les problèmes de surchauffe ?

Assurez-vous que l'appareil a suffisamment d'espace pour ventiler et n'est pas obstrué par des objets. Si l'appareil surchauffe régulièrement, vérifiez qu'il n'y a pas de poussière dans les ventilateurs.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être téléchargé à partir du site officiel de Chauvet dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI Ovation F-915VW Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Ovation F-915VW (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration/.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.
- N'utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement (IP20).
- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne.
• N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.
- ATTENTION : le boîtier de cet appareil est brûlant lors du fonctionnement.
- ATTENTION : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.
- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
- Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.
- Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiante maximale supportée par cet appareil est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. Consultez le site Contact Us pour trouver nos coordonnées.

Ce Qui est Inclus

• Ovation F-915VW

• Un cordon d'alimentation Neutrik ^ powerCON ^

• Cadre pour gélatine (191 mm/7,5 in accessoires)
  • Un Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Électrique

Vous pouvez connecter jusqu'à 7 Ovation F-915VW à 120 V, 13 unités à 208 V ou 14 unités à 230 V. Ne dépassez jamais cette limite. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Replacement du Fusible

1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis à tête n°2, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Ovation F-915VW fonctionnera avec un jeu d'orgues DMX au moyen de connexions série DMX à 3 et 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Ovation F-915VW utilise une connexion de données DMX à 3 et 5 broches pour ses personnalités DMX: 1Ch, 4Ch, 6Ch, 7Ch, 9Ch, 13Ch, 16Ch et 19Ch. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

Connexion Maître/ Esclave

Le Ovation F-915VW utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation F-915VW supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/productcategory/truss-clamps/.

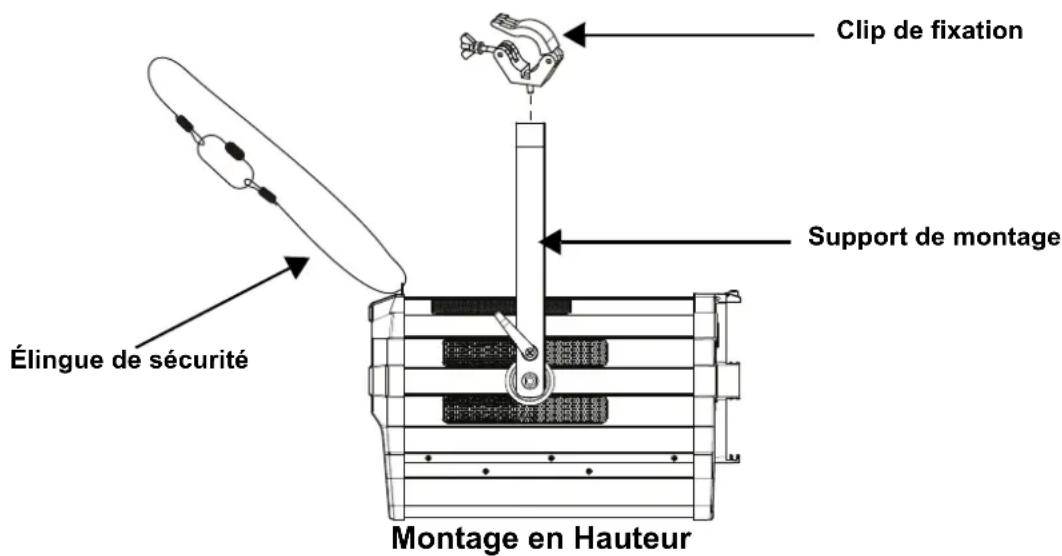

Schéma de Montage de l'Appareil

Clip de fixation Élingue de sécurité Support de montage Montage en Hauteur

Gamme DMX des températures de couleur

Valeurs des Canaux DMX	Température de couleur	Valeurs des Canaux DMX	Température de couleur	Valeurs des Canaux DMX	Température de couleur
000 ⇔ 005	Pas de fonction	084 ⇔ 090	3900–4000K	168 ⇔ 174	5100–5200K
006 ⇔ 013	2800–2900K	091 ⇔ 097	4000–4100K	175 ⇔ 181	5200–5300K
014 ⇔ 020	2900–3000K	098 ⇔ 104	4100–4200K	182 ⇔ 188	5300–5400K
021 ⇔ 027	3000–3100K	105 ⇔ 111	4200–4300K	189 ⇔ 195	5400–5500K
028 ⇔ 034	3100–3200K	112 ⇔ 118	4300–4400K	196 ⇔ 202	5500–5600K
035 ⇔ 041	3200–3300K	119 ⇔ 125	4400–4500K	203 ⇔ 209	5600–5700K
042 ⇔ 048	3300–3400K	126 ⇔ 132	4500–4600K	210 ⇔ 216	5700–6000K
049 ⇔ 055	3400–3500K	133 ⇔ 139	4600–4700K	217 ⇔ 223	6000–6500K
056 ⇔ 062	3500–3600K	140 ⇔ 146	4700–4800K	224 ⇔ 230	6500–7000K
063 ⇔ 069	3600–3700K	147 ⇔ 153	4800–4900K	231 ⇔ 237	7000–7500K
070 ⇔ 076	3700–3800K	154 ⇔ 160	4900–5000K	238 ⇔ 244	7500–8000K
077 ⇔ 083	3800–3900K	161 ⇔ 167	5000–5100K	245 ⇔ 255	8000K

Les températures de couleur ci-dessus sont des rendus simulés de la sortie de couleur effectivement générée par comparaison avec une lampe tungstène à la température de couleur spécifiée. Chauvet ne donne aucune garantie sur la précision de la sortie de couleur.

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques
	Appuyez une fois puis tournez pour sélectionner la température de couleur. Appuyez à nouveau, puis tournez pour sélectionner la teinte
	Appuyez puis tournez pour augmenter ou diminuer le gradateur

Appuyez puis tournez pour augmenter ou diminuer le zoom

Tableu de Menu

Niveau Principal	Niveaux de Programmation Description
DMX Address	001–512*	Permet de sélectionner l'adresse de démarrage (*le canal le plus élevé est restreint à la personnalité choisie)
DMX Channel	1Ch	1 canaux: gradateur
	4Ch	4 canaux: gradateur, température de couleur, teinte, zoom
	6Ch	6 canaux: gradateur 16-bit, température de couleur, teinte, zoom, stroboscope
	7Ch	7 canaux: rouge, orange, vert, bleu royal, bleu, lime, zoom
	9Ch	9 canaux: gradateur, rouge, orange, vert, bleu royal, bleu, lime, stroboscope, zoom
	13Ch	13 canaux: gradateur, rouge, orange, vert, bleu royal, bleu, lime, stroboscope, température de couleur, teinte, control, zoom, réinitialisation du moteur
	16Ch	16 canaux: gradateur 16-bit, rouge, orange, vert, bleu royal, bleu et lime 16-bit, stroboscope, zoom
	19Ch	19 canaux: gradateur 16-bit, rouge, orange, vert, bleu royal, bleu et lime 16-bit, stroboscope, température de couleur, teinte, zoom, control
Niveau Principal	Niveaux de Programmation Description
Static	Color Temperature	2800K2900K3000K3100K3200K3300K3400K3500K3600K3700K3800K3900K4000K4100K4200K4300K4400K4500K4600K4700K4800K4900K5000K5100K5200K5300K5400K5500K5600K5700K6000K6500K7000K7500K8000K	Dimmer 0-255	Hue -25-25	Permet de sélectionner le température de couleur, gradateur et teinte (vert/magenta) niveaux. Simule une lampe tungstène à la température de couleur spécifiée. Consultez la section Gamme DMX des températures de couleur pour en connaître les valeurs spécifiques.
	Manual Color Mixer	RedOrangeGreenRoyal BlueBlueLime		0-255	Combine les couleurs rouge, orange, vert, bleu royal, bleu et lime pour un résultat personnalisé (0-100%)
Zoom 0-255 Commande du zoom
Red Shift	On				Imite la gradation des lampes halogènes
	Off
Master/ Slave	Master Recevez le signal DMX du contrôleur DMX (maître)
	Slave Recevoir le signal de l'unité maître (esclave)
Dimmer Curve	S-CurveLinearSquareInverse Square				Définir la courbe de gradation
Dimmer Mode	Off Gradateur linéaire
	Dimmer 1-3				Courbes de gradation rapide (Dimmer 1) à lent (Dimmer 3)
Niveau Principal	Niveaux de Programmation			Description
White Balance	Off Utilise le paramétrage de blanc définit en usine
	Manual	Red	valeur maximale de LED rouge	Définit la valeur maximale de LED rouge
		Orange		Définit la valeur maximale de LED orange
		Green Définit la valeur maximale de LED vert
		Royal Blue Définit	imale de LED bleu royal
		Blue Définit la valeur maximale de LED bleu
		Lime Définit la valeur maximale de LED lime
LED Frequency	600Hz1200Hz2000Hz4000Hz6000Hz25KHz			Permet de sélectionner la fréquence de sortie MLI
Fan Mode	Auto Réglez le ventilateur en mode automatique
	On Réglez le mode de ventilateur toujours
	Off Règle le ventilateur sur toujours
	Silent Règle le ventilateur sur silencieux
Back Light	10S			Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité
	30S			Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité
	2Min			Désactive l'affichage rétro-éclairage après 2 minutes d'inactivité
	Always On Affichage rétro-éclairage toujours active
Information	Fixture Hours __ H Affiche le nombre total des heures du produit
	LED Hours __ H			Shows total LED hours
	Version V__ Affiche la version du logiciel installée
	UID	--------		Affiche UID actuel
Reset Zoom w/ Power	No			Réinitialise le zoom par défaut lorsque l'alimentation est activée
	Yes
Factory Reset	No			Permet de réinitialiser aux valeurs par défaut d'usine
	Yes

ATTENTION: Lors du fonctionnement en mode ventilateur: Lorsque le ventilateur est à l'arret, l'appareil devient plus chaud au toucher que lors de l'utilisation des autres modes de ventilateur. Utilisez un équipement de protection approprié pour prévenir des brûlures. Tenir à l'écart de tout objet inflammable.

REMARQUE: Lors du fonctionnement en mode ventilateur: Lorsque le ventilateur est à l'arret, le rendement de l'appareil est réduit et ne peut pas atteindre lesmêmes niveaux que lors de l'utilisation des autres modes de ventilateur.

DMX Values

19Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3 Rouge 000 ⇔ 255 0–100%
4 Rouge fin 000 ⇔ 255 0–100%
5 Orange 000 ⇔ 255 0–100%
6 Orange fin 000 ⇔ 255 0–100%
7	Vert	000 ⇔ 255	0–100%
8	Vert fin	000 ⇔ 255	0–100%
9	Bleu royal	000 ⇔ 255	0–100%
10	Bleu royal fin	000 ⇔ 255	0–100%
11	Bleu	000 ⇔ 255	0–100%
12	Bleu fin	000 ⇔ 255	0–100%
13	Lime	000 ⇔ 255	0–100%
14	Lime fin	000 ⇔ 255	0–100%
15	Stroboscope	000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
16	Température de couleur	000 ⇔ 255	Consultez la sectionGamme DMX des températures de couleur
17	Teinte	000 ⇔ 255	-25–25
18	Zoom	000 ⇔ 255	Étroit à large
19	Control(maintenez pendant3 secondes, puis relâchez)	000 ⇔ 007 Pas de fonction008 ⇔ 015 Réinitialiser du gradateur016 ⇔ 023 Décalage rouge activé024 ⇔ 031 Décalage rouge desactivé032 ⇔ 039 Courbe de gradateur S-Curve040 ⇔ 047 Courbe de gradateur linéaire048 ⇔ 055 Courbe de gradateur carrée056 ⇔ 063 Courbe de gradateur carrée inverse064 ⇔ 071 Mode vitesse du gradateur désactivé072 ⇔ 079 Mode vitesse du gradateur 1080 ⇔ 087 Mode vitesse du gradateur 2088 ⇔ 095 Mode vitesse du gradateur 3096 ⇔ 103 Mode ventilateur automatique104 ⇔ 111 Mode ventilateur activé112 ⇔ 119 Mode ventilateur désactivé120 ⇔ 127 Mode ventilateur silencieux128 ⇔ 255 Pas de fonction (réservé)

16Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3 Rouge 000 ⇔ 255 0–100%
4 Rouge fin 000 ⇔ 255 0–100%
5 Orange 000 ⇔ 255 0–100%
6 Orange fin 000 ⇔ 255 0–100%
7	Vert	000 ⇔ 255	0–100%
8	Vert fin	000 ⇔ 255	0–100%
9	Bleu royal	000 ⇔ 255	0–100%
10	Bleu royal fin	000 ⇔ 255	0–100%
11	Bleu	000 ⇔ 255	0–100%
12	Bleu fin	000 ⇔ 255	0–100%
13	Lime	000 ⇔ 255	0–100%
14	Lime fin	000 ⇔ 255	0–100%
15	Stroboscope	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
16	Zoom	000 ⇔ 255	Étroit à large

13Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Rouge	000 ⇔ 255	0–100%
3	Orange	000 ⇔ 255	0–100%
4	Vert	000 ⇔ 255	0–100%
5	Bleu royal	000 ⇔ 255	0–100%
6	Bleu	000 ⇔ 255	0–100%
7	Lime	000 ⇔ 255	0–100%
8	Stroboscope	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
9	Température de couleur	000 ⇔ 255	Consultez la section Gamme DMX des températures de couleur
10	Teinte	000 ⇔ 255	-25–25
11	Control(maintenez pendant3 secondes, puis relâchez)	000 ⇔ 007	Pas de fonction
		008 ⇔ 015	Réinitialiser du gradateur
		016 ⇔ 023	Décalage rouge activé
		024 ⇔ 031	Décalage rouge desactivé
		032 ⇔ 039	Courbe de gradateur S-Curve
		040 ⇔ 047	Courbe de gradateur linéaire
		048 ⇔ 055	Courbe de gradateur carrée
		056 ⇔ 063	Courbe de gradateur carrée inverse
		064 ⇔ 071	Mode vitesse du gradateur désactivé
		072 ⇔ 079	Mode vitesse du gradateur 1
		080 ⇔ 087	Mode vitesse du gradateur 2
		088 ⇔ 095	Mode vitesse du gradateur 3
		096 ⇔ 103	Mode ventilateur automatique
		104 ⇔ 111	Mode ventilateur activé
		112 ⇔ 119	Mode ventilateur désactivé
		120 ⇔ 127	Mode ventilateur silencieux
		128 ⇔ 255	Pas de fonction (réservé)
12	Zoom	000 ⇔ 255	Étroit à large
13	Réinitialisation du moteur	000 ⇔ 200	Pas de fonction
		201 ⇔ 220	Réinitialisation du moteur
		221 ⇔ 255	Pas de fonction

9Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2 Rouge 000 ⇔ 255 0–100%
3	O r a n g e	000 ⇔ 255 0–100%
4	V e r t	000 ⇔ 255 0–100%
5	Bleu royal	000 ⇔ 255	0–100%
6	B l e u	000 ⇔ 255 0–100%
7	Lime	000 ⇔ 255	0–100%
8 Stroboscope		000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
9	Zoom	000 ⇔ 255	Étroit à large

6Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3	Température de couleur	000 ⇔ 255	Consultez la section Gamme DMX des températures de couleur
4	Teinte	000 ⇔ 255	-25–25
5	Zoom	000 ⇔ 255	Étroit à large
6 Stroboscope		000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide

7Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Rouge 000 ⇌ 255 0–100%
2	O r a n g e	000 ⇌ 255 0–100%
3	V e r t	000 ⇌ 255 0–100%
4	Bleu royal	000 ⇌ 255	0–100%
5	B l e u	000 ⇌ 255 0–100%
6	Lime	000 ⇌ 255	0–100%
7	Zoom	000 ⇌ 255	Étroit à large

4Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2	Température de couleur	000 ⇔ 255	Consultez la section Gamme DMX des températures de couleur
3	Teinte	000 ⇔ 255	-25–25
4	Zoom	000 ⇔ 255	Étroit à large

1Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100% (couleur définie par le menu)
