GEBRUIKSAANWIJZING Ovation Rêve E-3 Chauvet

Over deze handleiding

De Ovation Rêve E-3 Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menuopties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

• De armatuur moet zodanig geplaatst worden dat langdurig staren in de armatuur op een afstand van minder dan 3,0 m voorkomen wordt.
• Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, moet deze worden vervangen door een speciaal snoer of een snoer dat uitsluitend beschikbaar is bij de fabrikant of zijn onderhoudsagent.

- De lichtbron die in deze armatuur omvat is mag alleen vervangen worden door de fabrikant, of diens onderhoudsagent of een soortgelijk erkend persoon.

- De armatuur is uitsluitend bedoeld voor professioneel gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

- Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden (IP20).

- Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.

- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.

- Sluit dit product NIET aan op een dimmer of een regelweerstand.

- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.

- LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

- Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.

• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar Contact Us oor contactinformatie.

Wat is inbegrepen

- Ovation Rêve E-3

- Seetronic Powerkon stroomsnoer

- Soft focus filter

• Ovation metalen gobohouder

- Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

U kunt tot 3 Ovation Rêve E-3-producten koppelen bij 100 V, 4 producten bij 120 V, 7 producten bij 208 V, 8 producten bij 230 V, 8 producten bij 240 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een kruiskopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De Ovation Rêve E-3 kan met een DMX-controller werken met een 3- and 5-pins DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Ovation Rêve E-3 gebruikt een 3- en 5-pins DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 1Ch, 5Ch, 6Ch, 8Ch, 12Ch, 14Ch1, 14Ch2, 18Ch of HSV. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Master/slave-verbinding

De Ovation Rêve E-3 maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Ovation Rêve E-3 ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

USB-softwareupdate

De Ovation Rêve E-3 kan via USB een softwareupdate ontvangen via de ingebouwde USB-poort. Ga als volgt te werk om de software via USB bij te werken:

1. Schakel het armatuur in en steek de USB-stick in de USB-poort.

2. Zodra de flashdrive gedetecteerd is wordt de melding "Upgrade Firmware" (Firmware bijwerken) weergegeven. Druk op .

- Als er een andere melding op het scherm verschijnt moet u in het menu (Updated Firmware, ofwel bijgewerkte firmware) naar de bijgewerkte software zoeken en kies uit Only This Unit, Multiple Units of Other Fixture Type. Er wordt een lijst met de bijgewerkte softwarebestanden weergegeven.

1. Selecteer het bestand dat geüpload moet worden. Er verschijnt een melding "Are you sure?" (Weet u het zeker?). Druk op .

2. Als het geselecteerde bestand correct is, wordt de upgrade voltooid. Start de armatuur opnieuw op.

- Als het geselecteerde bestand onjuist is, zal de upgrade mislukken en gaat het scherm terug naar de hoofdinterface. Herhaal stap 1-3 dan met het juiste bestand.

Het bestand in .chl-formaat moet in de map "OVATION" op de USB-stick geplaatst worden.

De optie "Other Fixture Type" kan alleen worden geselecteerd voor aangesloten producten die compatibel zijn met Upload 03 (de eerste 2 cijfers van de artikelcode moeten 03 zijn).

Lensbuizen

De volgende lensbuizen zijn aan te schaffen:

• 19^ , 26^ , 36^ en 50^ met gelframe (159 mm accessoires)
• 5^ zoom gelframe (356 mm)
  • 10° zoom gelframe (304 mm)
• 14°, 15–30° en 25°–50° zoom gelframe (91 mm accessoires)

Soft Focus-Filter

De Ovation Rêve E-3 wordt geleverd met een soft focus filter. Om het soft focus filter in goede conditie te houden:

• Zorg ervoor dat er geen vingerafdrukken op het filter achterblijven, aangezien dit ervoor kan zorgen dat het filter ongelijkmatig kan opwarmen en uiteindelijk kan kromtrekken.
• Wanneer het filter in de houder geplaatst wordt, dient de op het filter afgedrukte oriëntatierichting gevolgd te worden.
• Let er bij het plaatsen van sluiterlamellen in het lichtpad op dat de warmte terug op het filter gereflecteerd wordt. Hoe dieper de lamellen geplaatst worden, en hoe langer de armatuur loopt, hoe meer warmte er op het filter gereflecteerd wordt, waardoor het vervormt en mogelijk aan de sluiterlamellen blijft kleven.

Indien er op het soft-focus-filter een beschermende film zit, dient deze eerst verwijderd te worden. Het filter zit in een houder in de metalen gobo-sleuf.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/.

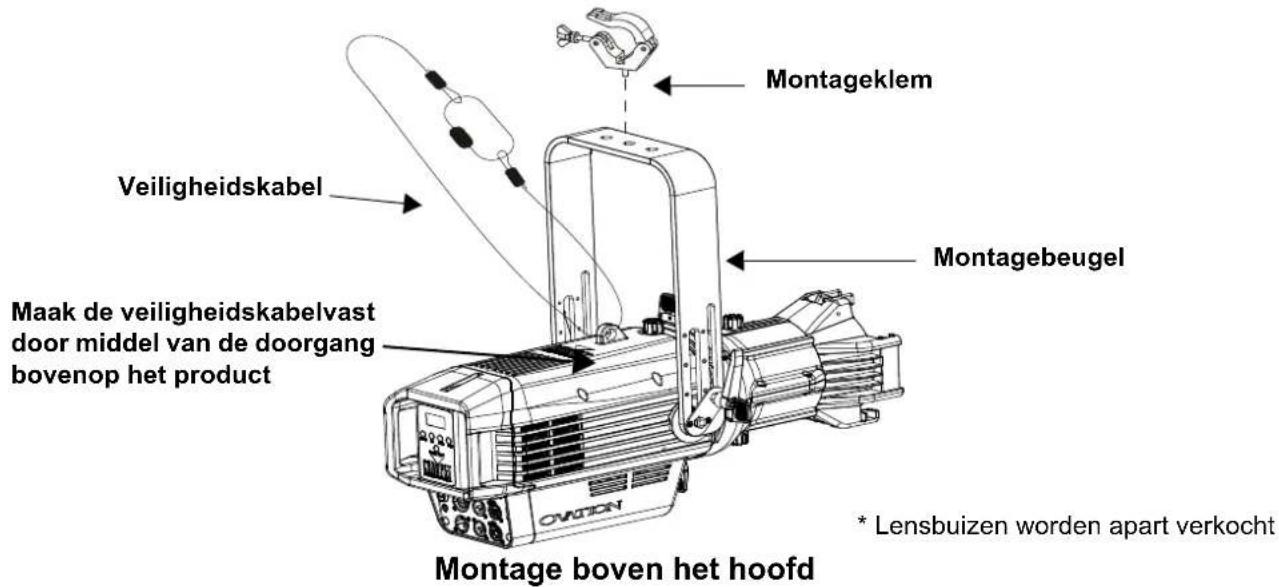

Montagediagram van het product

Montageklem Veiligheidskabel Maak de veiligheidskabelvast door middel van de doorgang bovenop het product Montagebeugel * Lensbuizen worden apart verkocht Montage boven het hoofd

Instelbare beugel

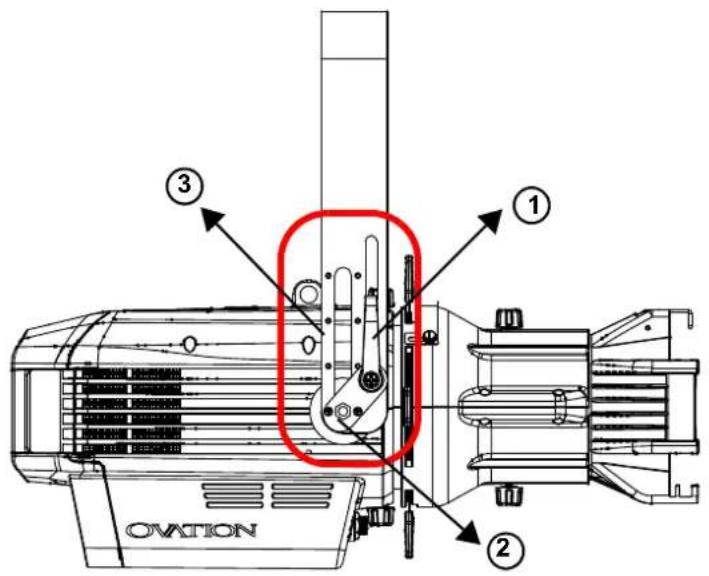

De Ovation Rêve E-3 wordt met een instelbare beugel geleverd voor montage op plaatsen met weinig ruimte. Doe het volgende om de hoogte van de beugel aan te passen:

1. Draai de beugelstelknoppen aan weerszijde van de armatuur los.
2. Verwijder, aan weerszijden van de armatuur, de twee schroeven en draai de bout los die de plaat aan de montagebeugel bevestigt.
3. Gebruik de schroefgaten als leidraad en pas de positie van de montagebeugel aan tot de gewenste hoogte van de beugel.
4. Plaats de schroeven weer terug en draai de bouten en de stelknoppen van de beugel aan.

OVATION ① ② ③

Virtueel kleurenwiel

De Ovation Rêve E-3 ibevat een functie, genaamd het virtuele kleurenwiel (Virtual Color Wheel, VCW). Deze functie is beschikbaar als een losstaande bedieningsmodus voor handmatig gebruik en ook als een bedieningskanaal in de geselecteerde DMX-persoonlijkheden van de producten. Voor eenvoudiger programmering zijn er meer dan 30 voorgemengde kleuren beschikbaar die speciaal door onze technici zijn samengesteld.

De DMX-waarden die worden gebruikt voor het mengen van deze kleuren staan hieronder vermeld. U kunt de algehele intensiteit van het Ovation-armatuur aanpassen om de kleuren waarmee u bekend bent beter na te bootsen. Op onze website www.chauvetprofessional.com is een tabel beschikbaar om onze voorgemengde kleuren te vergelijken met populaire gelkleuren. Deze grafiek is uitsluitend bedoeld voor vergelijkingsdoeleinden en vormt geen garantie dat onze voorgemengde kleuren overeenkomen met de vermelde gelkleuren.

Kleurenkaart

DMX-kanaalwaarde	Weergave op het display	Rode waarde	Groene waarde	Blauwe waarde	Amber waarde	Mintgroen waarde
000 ⇔ 005	--	--	--	--	--	--
006 ⇔ 013	C3050 - Md Yellow	255	225	0	255	37
014 ⇔ 021	C3040 - Lt Yellow	255	177	3	255	37
022 ⇔ 028	C3240 - Amb Yellow	255	220	0	255	0
029 ⇔ 035	C2340 - VLt Amber	195	0	15	255	57
036 ⇔ 043	C2040 - Lt Amber	255	0	11	255	61
044 ⇔ 051	C2050 - Md Amber	255	53	0	255	17
052 ⇔ 059	C2060 - Dk Amber	255	8	0	255	17
060 ⇔ 067	C1050 - Lt Red	255	0	3	14	0
068 ⇔ 075	C1080 - Md Red	255	0	2	0	0
076 ⇔ 083	C1020 - NC Pink	255	75	62	255	73
084 ⇔ 091	C1030 - Md Pink	255	75	57	255	41
092 ⇔ 099	C1630 - Dk Pink	218	77	57	255	61
100 ⇔ 107	C1250 - Md Red Amber	255	0	9	168	0
108 ⇔ 115	C1060 - Dk Red Amber	255	5	9	36	0
116 ⇔ 121	C1650 - Magenta	255	3	62	255	12
122 ⇔ 130	C6170 - Dk Magenta	255	0	55	0	0
131 ⇔ 138	C6020 - Lt Lavender	255	220	93	255	44
139 ⇔ 146	C5030 - Lt Blue	0	255	159	112	78
147 ⇔ 154	C5020 - VLt Blue	0	215	145	196 65
155 ⇔ 162	C5430 - Lt Blue2	0	215	132	52	92
163 ⇔ 170	C5070 - Blue	0	195	188	0	19
171 ⇔ 178	C5050 - Md Blue	0	163	190	0	68
179 ⇔ 186	C5060 - Dk Blue	0	128	193	0	38
187 ⇔ 194	C5690 - Indigo	53	9	255	0	0
195 ⇔ 202	C5080 - VDk Blue	7	84	116	0	0
203 ⇔ 210	C5081 - VDk Blue2	11	82	139	0	0
211 ⇔ 218	C4370 - Yel Green	0	255	2	25	0
219 ⇔ 226	C4070 - Green	0	255	9	0	175
227 ⇔ 234	C4550 - Turquoise	0	255	87	96	255
235 ⇔ 242	C4560 - Aqua	0	255	98	44	255
243 ⇔ 250	C4570 - Blue Green	0	255	26	8	0
251 ⇔ 255	--	--	--	--	--	--

Let op: De kleuren hierboven zijn gesimuleerde waargaven van de kleurenuitvoer die zijn geproduceerd, in vergelijking met de andere gelijksoortige lichtproducten. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.

Kleurtemperatuur-kaart

Kleurtemperatuur Rode waarde	Groene waarde Blauwe waarde	Amber waarde Mintgroen waarde
2800K 253 0 25 255 145
2900K 253 3 28 255 153
3000K 251 5 33 255 161
3100K 248 7 36 255 169
3200K 245 9 45 255 173
3300K 242 13 47 255 182
3400K 237 22 53 255 185
3500K 230 30 58 255 185
3600K 225 40 64 255 185
3700K 221 48 70 255 185
3800K 220 48 74 255 197
3900K 220 50 79 255 203
4000K 210 58 84 255 203
4100K 205 63 88 255 203
4200K 199 68 95 255 204
4300K 189 69 98 255 204
4400K 183 71 103 255 204
4500K 174 78 107 255 204
4600K 170 80 112 255 204
4700K 166 89 119 255 204
4800K 164 98 123 255 203
4900K 163 100 129 255 205
5000K 163 103 137 255 206
5100K 163 108 142 255 208
5200K 163 116 147 255 208
5300K 163 118 156 255 210
5400K 162 122 162 255 216
5500K 162 124 166 255 224
5600K 162 127 172 255 229
5700K 159 127 177 255 231
6000K 158 134 192 241 231
6500K 152 152 206 225 231
7000K 144 157 224 218 231
7500K 127 172 238 218 231
8000K 122 175 245 200 231

Let op: De bovenstaande kleurtemperaturen zijn gesimuleerde weergaven van de geproduceerde kleuropbrengst, in vergelijking met een wolfraam-lamp bij de opgegeven kleurtemperatuur. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.

Kleurtemperatuur DMX-kaart

DMX-kanaalwaarde	Kleurtemperatuur	DMX-kanaalwaarde	Kleurtemperatuur	DMX-kanaalwaarde	Kleurtemperatuur
000 ⇔ 005	Geen functie	084 ⇔ 090	3900–4000K	168 ⇔ 174	5100–5200K
006 ⇔ 013	2800–2900K	091 ⇔ 097	4000–4100K	175 ⇔ 181	5200–5300K
014 ⇔ 020	2900–3000K	098 ⇔ 104	4100–4200K	182 ⇔ 188	5300–5400K
021 ⇔ 027	3000–3100K	105 ⇔ 111	4200–4300K	189 ⇔ 195	5400–5500K
028 ⇔ 034	3100–3200K	112 ⇔ 118	4300–4400K	196 ⇔ 202	5500–5600K
035 ⇔ 041	3200–3300K	119 ⇔ 125	4400–4500K	203 ⇔ 209	5600–5700K
042 ⇔ 048	3300–3400K	126 ⇔ 132	4500–4600K	210 ⇔ 216	5700–6000K
049 ⇔ 055	3400–3500K	133 ⇔ 139	4600–4700K	217 ⇔ 223	6000–6500K
056 ⇔ 062 3500–3600K		140 ⇔ 146	4700–4800K	224 ⇔ 230	6500–7000K
063 ⇔ 069	3600–3700K	147 ⇔ 153	4800–4900K	231 ⇔ 237	7000–7500K
070 ⇔ 076	3700–3800K	154 ⇔ 160	4900–5000K	238 ⇔ 244	7500–8000K
077 ⇔ 083	3800–3900K	161 ⇔ 167	5000–5100K	245 ⇔ 255	8000K

Beschrijving bedienings paneel

Toets Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
	Plaats de armatuur in de focusmodus, wat de eenheid op vol vermogen plaatst voor eenvoudig focussen zonder andere armatuurinstellingen te veranderen. Nogmaals drukken om de focusmodus te verlaten.

Menumap

Raadpleeg de productpagina van Ovation Rêve E-3 op www.chauvetprofessional.com voor de nieuwste menukaart.

Hoofdniveau	Programmeerniveaus Beschrijving
DMX Address	001-512*			Selecteert het start-adres (*hoogste kanaal beperkt tot de gekozen persoonlijkheid)
DMX Channel	1Ch	Virtual Color Wheel		1-kanaal: dimmerColor Temperature
		Manual Color Mixer
	5Ch			5-kanaal: dimmer, virtuele kleurenwiel, kleurtemperatuur, tint, gobo-rotator
	6Ch			6-kanaal: rood, groen, blauw, amber, mintgroen, gobo-rotator
	8Ch			8-kanaal: dimmer, RGBAM, stroboscoop, gobo-rotator
	12Ch			12-kanaal: 16-bit dimmer, RGBAM, stroboscoop, virtuele kleurenwiel, kleurtemperatuur, tint, gobo-rotator
	14Ch1			14-kanaal: RGBAM, dimmer, stroboscoop, virtuele kleurenwiel, kleurtemperatuur, automatische programma's, programmasnelheid, controle, tint, gobo-rotator
	14Ch2			14-kanaal: 16-bit RGBAM en dimmer, stroboscoop, gobo-rotator
	18Ch			18-kanaal: 16-bit RGBAM en dimmer, stroboscoop, virtuele kleurenwiel, kleurtemperatuur, controle, tint, gobo-rotator
	HSV 4-kanaal: tint, verzadiging, waarde, gobo-rotator
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md YellowC3040 - Lt YellowC3240 - Amb YellowC2340 - VLt AmberC2040 - Lt AmberC2050 - Md AmberC2060 - Dk AmberC1050 - Lt RedC1080 - Md RedC1020 - NC PinkC1030 - Md PinkC1630 - Dk PinkC1250 - Md Red AmberC1060 - Dk Red AmberC1650 - MagentaC6170 - Dk MagentaC6020 - Lt LavenderC5030 - Lt BlueC5020 - VLt BlueC5430 - Lt Blue 2C5070 - Blue	Dimmer000-255	Het virtuele kleurenwiel simuleert de opbrengst van elke gelkleur. Raadpleeg de sectieKleurenkaartvoor specifieke waarden.

Hoofdniveau	Programmeerniveaus Beschrijving
Virtual Color Wheel (vervolg)	Virtual Color Wheel	C5050 - Md BlueC5060 - Dk BlueC5690 - IndigoC5080 - VDk BlueC5081 - VDk Blue 2C4370 - Yel GreenC4070 - GreenC4550 - TurquoiseC4560 - AquaC4570 - Blue Green		Dimmer000-255	Het virtuele kleurenwiel simuleert de opbrengst van elke gelkleur. Raadpleeg de sectieKleurenkaartvoor specifieke waarden.
	Color Temperature	2800K2900K3000K3100K3200K3300K3400K3500K3600K3700K3800K3900K4000K4100K4200K4300K4400K4500K4600K4700K4800K4900K5000K5100K5200K5300K5400K5500K5600K5700K6000K6500K7000K7500K8000K	Dimmer 0-255	Hue -25-25	Vooringestelde witte kleurtemperaturen. Emuleert een wolfraam-lamp bij de opgegeven kleurtemperatuur. Raadpleeg de sectieKleurtemperatuur-kaartvoor specifieke waarden.
	Manual Color Mixer	RedGreenBlueAmberMint		000-255	Combineert rood, groen, blauw, amber en mintgroen om een aangepaste kleur te genereren (0-100%)
	Color X-Fade Speed	Off Schakelt de fade-overgang tussen kleuren uit
		X-Fade Speed 1			Maakt een fade-overgang tussen kleuren bij gebruik van kleuren in het virtuele kleurenwiel of de kleurtemperatuurgrafiek, van snel(X-Fade Speed 1) tot langzaam (X-Fade Speed 4)
		X-Fade Speed 2
		X-Fade Speed 3
		X-Fade Speed 4

Hoofdniveau	Programmeerniveaus			Beschrijving
Auto Show	Auto 1-5 1-100 Selecteert automatische programma's en snelheid
Red Shift	On			Bootst halogeenlamp dimmen na
	Off
Gobo Rotator	000-255 Bestuurt de gobo-rotator
Master/ Slave	Master Ontvangt DMX-signalen van de DMX-controller
	Slave Ontvangt DMX-signalen van de master
Dimmer Curve	SCurve			Stelt de dimcurve in
	Linear
	Square
	Inverse Square
Dimmer Mode	Off Lineaire dimmer
	Dimmer 1-3			Selecteert dimprofielen van snel (1) tot langzaam (3)
Color Calibration	Off Deactiveert kleurkalibratie
	User Calibration	Red	maximum waarde van de rood LED in	Stelt de maximum waarde van de rood LED in
		Green Stelt de maxim 125m-255	de van de groen LED in
		Blue Stelt de maxim 125m-255	de van de blauw LED in
		Amber		Stelt de maximum waarde van de amber LED in
		Mint		Stelt de maximum waarde van de mintgroen LED in
	Factory Calibration Gebruikt standaard witte instelling
LED Frequency	600Hz			Selecteert de PWM-uitgangsfrequentie
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Ingesteld de ventilator automatische modus
	On Ingesteld de ventilator altijd aan modus
	Off Ingesteld de ventilator altijd uit
	Silent Ingesteld de ventilator stil
Back Light	10S			Schakelt de backlight uit na 10s van inactiviteit
	30S			Schakelt de backlight uit na 30s van inactiviteit
	2Min			Schakelt de backlight uit na 2 min van inactiviteit
	Always On De backlight van de display is altijd aan
Gobo Power	On			Schakelt de gobo vermogensuit aan of uit
	Off
Information	Fixture Hours ____. H Toont het totale aantal producturen
	LED Hours ____. H Toont het totale aantal LED-uren
	Version	V___.		Toont de geïnstalleerde softwareversie
	UID	--------_.		Geeft de huidige UID
Update Firmware	Only This Unit	--------_.CHL		Selecteert een updatebestand voor dit product, of toont "No such file!"
		...
	Multiple Units	--------_.CHL		Selecteert een updatebestand voor dit product en verbonden Ovation Rêve E-3-producten, of toont "No such file!"
		...
	Other Fixture Type	--------_.CHL		Selecteert een updatebestand voor andere aangesloten producten, of toont "No such file!"
		...
Reset Factory	No			Herstellen naar de fabrieksstandaard
	Yes

WAARSCHUWING: Bij werking in de ventilatormodus: Uit, de armatuur wordt voelt warmer aan dan bij gebruik van andere ventilatormodi. Gebruik de juiste beschermende uitrusting om brandwonden te voorkomen. Houd een veilige afstand van brandbare voorwerpen.

LET OP: Bij werking in de ventilatormodus: Uit, uitvoer van de armatuur wordt verminderd en zal niet dezelfde niveaus bereiken als bij andere ventilatormodi.

DMX-waarden

HSV

Kanaal Functie Waarde Percentage/Instelling
1	T	i	n	t	000 ⇌ 255 0–100%
2 Verzadiging 000 ⇌ 255 0–100%
3	W	a	a	r	d e
4 Gobo rotator					000 ⇌ 127 Inhoudsopgave128 ⇌ 190 Rotatie met de klok mee, snel tot langzaam191 ⇌ 192 Stoppen193 ⇌ 255 Linksom draaien, langzaam tot snel

18Ch

Kanaal Functie Waarde Percentage/Instelling
1	Dimmer	000 ⇌ 255	0–100%
2	Fijn dimmer	000 ⇌ 255	0–100%
3	Rood	000 ⇌ 255	0–100%
4	Fijn rood	000 ⇌ 255	0–100%
5	Groen	000 ⇌ 255	0–100%
6	Fijn groen	000 ⇌ 255	0–100%
7	Blauw	000 ⇌ 255	0–100%
8	Fijn blauw	000 ⇌ 255	0–100%
9	Amber	000 ⇌ 255	0–100%
10	Fijn amber	000 ⇌ 255	0–100%
11	Mintgroen	000 ⇌ 255	0–100%
12	Fijn mintgroen	000 ⇌ 255	0–100%
13	Stroboscoop	000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam tot snel
14	Virtueel kleurenwiel	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
15	Kleurtemperatuur	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur DMX-kaart
16	Tint	000 ⇌ 000	0
		001 ⇌ 255	-25–25
17	Controle(houd 3 seconden ingedrukt)	000 ⇌ 007	Geen functie
		008 ⇌ 015	Dimmer reset
		016 ⇌ 023	Rode shift aan
		024 ⇌ 031	Rode shift uit
		032 ⇌ 039	S-curve dimcurve
		040 ⇌ 047	Lineaire dimcurve
		048 ⇌ 055	Vierkante dimcurve
		056 ⇌ 063	Omgekeerde vierkante dimcurve
		064 ⇌ 071	Dimmer snelheidsmodus uit
		072 ⇌ 079	Dimmer snelheidsmodus 1 (snel)
		080 ⇌ 087	Dimmer snelheidsmodus 2
		088 ⇌ 095	Dimmer snelheidsmodus 3 (langzaam)
		096 ⇌ 103	Ventilator automatische modus
		104 ⇌ 111	Ventilator aan modus
		112 ⇌ 119	Ventilator uit modus
		120 ⇌ 127	Ventilator stil
		128 ⇌ 135	X-Fade Snelheid: OFF
		136 ⇌ 143	X-Fade Snelheid: 1 (snelste)
		144 ⇌ 151	X-Fade Snelheid: 2
		152 ⇌ 159	X-Fade Snelheid: 3
		160 ⇌ 167	X-Fade Snelheid: 4 (langzaamste)
		168 ⇌ 255	Gereserveerd voor toekomstig gebruik
18	Gobo rotator	000 ⇌ 127	Inhoudsopgave
		128 ⇌ 190	Rotatie met de klok mee, snel tot langzaam
		191 ⇌ 192	Stoppen
		193 ⇌ 255	Linksom draaien, langzaam tot snel

14Ch1

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%
2	R	o	o	d	000 ⇔ 255 0–100%
3	G	r	o	e	n
4	B	l	a	u	w
5	A	m	b	e	r
6	M	i	n	t	g
7 Stroboscoop					000 ⇔ 010 Geen functie011 ⇔ 255 Stroboscoop, langzaam tot snel
8	Virtueel kleurenwiel				000 ⇔ 255 Raadpleeg de sectie Kleurenkaart
9	Kleurtemperatuur				000 ⇔ 255 Raadpleeg de sectie Kleurtemperatuur DMX-kaart
10	Tint				000 ⇔ 000 0001 ⇔ 255 -25–25
11	Automatische programma's				000 ⇔ 010 Geen functie011 ⇔ 060 Auto 1061 ⇔ 110 Auto 2111 ⇔ 160 Auto 3161 ⇔ 210 Auto 4211 ⇔ 255 Auto 5
12	Programmasnelheid				000 ⇔ 255 0–100%
13	Controle(houd 3 seconden ingedrukt)				000 ⇔ 007 Geen functie008 ⇔ 015 Dimmer reset016 ⇔ 023 Rode shift aan024 ⇔ 031 Rode shift uit032 ⇔ 039 S-curve dimcurve040 ⇔ 047 Lineaire dimcurve048 ⇔ 055 Vierkante dimcurve056 ⇔ 063 Omgekeerde vierkante dimcurve064 ⇔ 071 Dimmer snelheidsmodus uit072 ⇔ 079 Dimmer snelheidsmodus 1 (snel)080 ⇔ 087 Dimmer snelheidsmodus 2088 ⇔ 095 Dimmer snelheidsmodus 3 (langzaam)096 ⇔ 103 Ventilator automatische modus104 ⇔ 111 Ventilator aan modus112 ⇔ 119 Ventilator uit modus120 ⇔ 127 Ventilator stil128 ⇔ 135 X-Fade Snelheid: OFF136 ⇔ 143 X-Fade Snelheid: 1 (snelste)144 ⇔ 151 X-Fade Snelheid: 2152 ⇔ 159 X-Fade Snelheid: 3160 ⇔ 167 X-Fade Snelheid: 4 (langzaamste)168 ⇔ 255 Gereserveerd voor toekomstig gebruik
14	Gobo rotator				000 ⇔ 127 Inhoudsopgave128 ⇔ 190 Rotatie met de klok mee, snel tot langzaam191 ⇔ 192 Stoppen193 ⇔ 255 Linksom draaien, langzaam tot snel

14Ch2

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇌ 255 0–100%
2	Fijn dimmer		000 ⇌ 255	0–100%
3 Rood 000 ⇌ 255 0–100%
4 Fijn rood 000 ⇌ 255 0–100%
5	G r o e		n	000 ⇌ 255 0–100%
6 Fijn groen 000 ⇌ 255 0–100%
7	B l a u		w	000 ⇌ 255 0–100%
8 Fijn blauw 000 ⇌ 255 0–100%
9	A m b e		r	000 ⇌ 255 0–100%
10	Fijn amber		000 ⇌ 255	0–100%
11	Mintgroen		000 ⇌ 255	0–100%
12	Fijn mintgroen		000 ⇌ 255	0–100%
13	Stroboscoop		000 ⇌ 010 Geen functie011 ⇌ 255	Stroboscoop, langzaam tot snel
14	Gobo rotator		000 ⇌ 127 Inhoudsopgave128 ⇌ 190 Rotatie met de klok mee, snel tot langzaam191 ⇌ 192 Stoppen193 ⇌ 255 Linksom draaien, langzaam tot snel

12Ch

Kanaal	Functie	Waarde	Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Fijne dimmer	000 ⇔ 255	0–100%
3	Rood	000 ⇔ 255	0–100%
4	Groen	000 ⇔ 255	0–100%
5	Blauw	000 ⇔ 255	0–100%
6	Amber	000 ⇔ 255	0–100%
7	Mintgroen	000 ⇔ 255	0–100%
8	Stroboscoop	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam tot snel
9	Virtueel kleurenwiel	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
10	Kleurtemperatuur	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur DMX-kaart
11	Tint	000 ⇔ 000	0
		001 ⇔ 255	-25–25
12	Gobo rotator	000 ⇔ 127	Inhoudsopgave
		128 ⇔ 190	Rotatie met de klok mee, snel tot langzaam
		191 ⇔ 192	Stoppen
		193 ⇔ 255	Linksom draaien, langzaam tot snel

8Ch

Kanaal Functie Waarde Percentage/Instelling
1	D	i	m	m	e	r 000 ⇌ 255 0–100%
2 Rood	000 ⇌ 255 0–100%
3	G	r	o	e	n	000 ⇌ 255 0–100%
4	B	l	a	u	w	000 ⇌ 255 0–100%
5	A	m	b	e	r	000 ⇌ 255 0–100%
6	M	i	n	t	g	r o e n 000 ⇌ 255 0–100%
7 Stroboscoop					000 ⇌ 010 Geen functie011 ⇌ 255 Stroboscoop, langzaam tot snel
8 Gobo rotator					000 ⇌ 127 Inhoudsopgave128 ⇌ 190 Rotatie met de klok mee, snel tot langzaam191 ⇌ 192 Stoppen193 ⇌ 255 Linksom draaien, langzaam tot snel

6Ch

Kanaal Functie Waarde Percentage/Instelling
1	Rood	000 ⇔ 255	0–100%
2	Groen	000 ⇔ 255	0–100%
3	Blauw	000 ⇔ 255	0–100%
4	Amber	000 ⇔ 255	0–100%
5	Mintgroen	000 ⇔ 255	0–100%
6 Gobo rotator		000 ⇔ 127 Inhoudsopgave128 ⇔ 190 Rotatie met de klok mee, snel tot langzaam191 ⇔ 192 Stoppen193 ⇔ 255 Linksom draaien, langzaam tot snel

5Ch

Kanaal	Functie	Waarde	Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Virtueel kleurenwiel	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
3	Kleurtemperatuur	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur DMX-kaart
4	Tint	000 ⇔ 000 0001 ⇔ 255 -25–25
5	Gobo rotator	000 ⇔ 127 Inhoudsopgave128 ⇔ 190 Rotatie met de klok mee, snel tot langzaam191 ⇔ 192 Stoppen193 ⇔ 255 Linksom draaien, langzaam tot snel

1Ch

Kanaal	Functie	Waarde	Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%

Contact Us
