MANUAL DE USUARIO Ovation Rêve E-3 Chauvet

La Guía de Referencia Rápida (GRR) del Ovation Rêve E-3 contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration/.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• La luminaria debe colocarse de forma que no sea previsible que se mire fijamente hacia ella a una distancia menor de 3,0 m.
- Si se daña el cable externo flexible de esta luminaria, se sustituirá con un cable especial o con un cable disponible exclusivamente a través del fabricante o de su agente de servicio técnico.
- Solo el fabricante, su agente de servicio o un técnico de similar cualificación podrán reemplazar la fuente de luz contenida en esta luminaria.
- La luminaria está destinada exclusivamente a un uso profesional.
- NO abra este producto. No contiene piezas reparables por el usuario.
- NO mire a la fuente de luz cuando el producto esté encendido.
- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo (IP20).
- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
- NO conecte este producto a un atenuador o reostato.
- CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.
- CUIDADO: Cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
- USE un cable de seguridad cuando monte este producto en lo alto.
- Conecte este producto SOLO a un circuito con toma de tierra y protegido.
- Use SOLAMENTE los soportes de colgar/montar para mover este producto.
- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
- La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potestad del usuario para hacer funcionar el equipo.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite Contact Us para información de contacto.

Qué va Incluido

• Ovation Rêve E-3

• Cable de alimentación Seetronic Powerkon

• Filtro de enfoque suave

• Ovation soporte de gobo de metal

- Guía de

Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Alimentación en Cadena

Puede enlazar hasta 3 productos Ovation Rêve E-3 a 100 V, 4 productos a 120 V, 7 a 208 V, 8 a 230 V, o 8 productos a 240 V. Nunca sobrepase este número. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro	Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo	Verde/Amarillo		Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del Fusible

1. Desconecte el producto de la toma de corriente.
2. Con un destornillador Phillips, desatornille la tapa del portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El Ovation Rêve E-3 funcionará con un controlador DMX usando una conexión serial DMX de 3- y 5-pines. Hay un manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Ovation Rêve E-3 usa una conexión de datos DMX de 3 y 5 pines para sus personalidades: 1Ch, 5Ch, 6Ch, 8Ch, 12Ch, 14Ch1, 14Ch2, 18Ch y HSV. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

Conexión Maestro/Esclavo

El Ovation Rêve E-3 usa la conexión de datos DMX para su modo Maestro/Esclavo. Vea el Manual de Usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Ovation Rêve E-3 admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Actualización de software USB

El Ovation Rêve E-3permite la actualización de software por USB utilizando el puerto USB incorporado. Para actualizar el software utilizando una unidad USB, haga lo siguiente:

1. Encienda el aparato y conecte la unidad USB al puerto USB.

2. Una vez detectada la unidad, aparecerá el mensaje "Upgrade Firmware (Actualizar firmware)". Pulse .

- Si aparece un mensaje diferente en la pantalla, busque el software actualizado en el menú (Update Firmware) y seleccione de Only This Unit, Multiple Units o Other Fixture Type. Se mostrará una lista de los archivos de software actualizados.

1. Seleccione el archivo que necesite cargarse. Aparecerá el mensaje "Are you sure? (¿Está seguro?)". Pulse .

2. Si el archivo seleccionado es correcto, se completará la mejora. Reinicie el aparato.

- Si el archivo seleccionado es incorrecto, la mejora fallará y la pantalla volverá a la interfaz principal. Repita los pasos 1–3 utilizando el archivo correcto.

El archivo con formato .chl tiene que colocarse en la carpeta "OVATION" en la unidad USB.

La opción “Other Fixture Type” solo se puede seleccionar para productos conectados compatibles con la Upload 03 (los primeros 2 dígitos del código del artículo deben ser 03).

Tubos de Lentes

Los siguientes tubos de lentes están disponibles para su compra:

• 19°, 26°, 36° y 50° marco de gel (accesorios 6,25"/159 mm)
• 5° marco de gel con zoom (14"/356 mm)
• 10° marco de gel con zoom (12"/304 mm)
• 14°, 15–30° y 25°–50° marco de gel con zoom (accesorios 7,5"/191 mm)

Notas del filtro de enfoque suave

El Ovation Rêve E-3 viene con un filtro de enfoque suave. Para mantener el filtro de enfoque suave en buenas condiciones:

• Asegúrese de que no queden huellas dactilares en el filtro, ya que esto puede provocar que el filtro se caliente de manera desigual y termine deformándose.
• Cuando coloque el filtro en el soporte, siga la dirección de orientación impresa en el filtro.
• Cuando inserte las láminas del obturador en el trayecto de la luz, tenga en cuenta que el calor se refleja de vuelta hacia el filtro. Cuanto más profundamente inserte las láminas y más tiempo funcione el dispositivo, más calor se reflejará hacia el filtro, haciendo que este se deforme y que se pueda adherir a las láminas del obturador.

Si hay una película protectora sobre el filtro de enfoque suave, hay que quitarla antes del uso. El filtro está en un soporte en la ranura de gobo de metal.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite: http://trusst.com/productcategory/truss-clamps/.

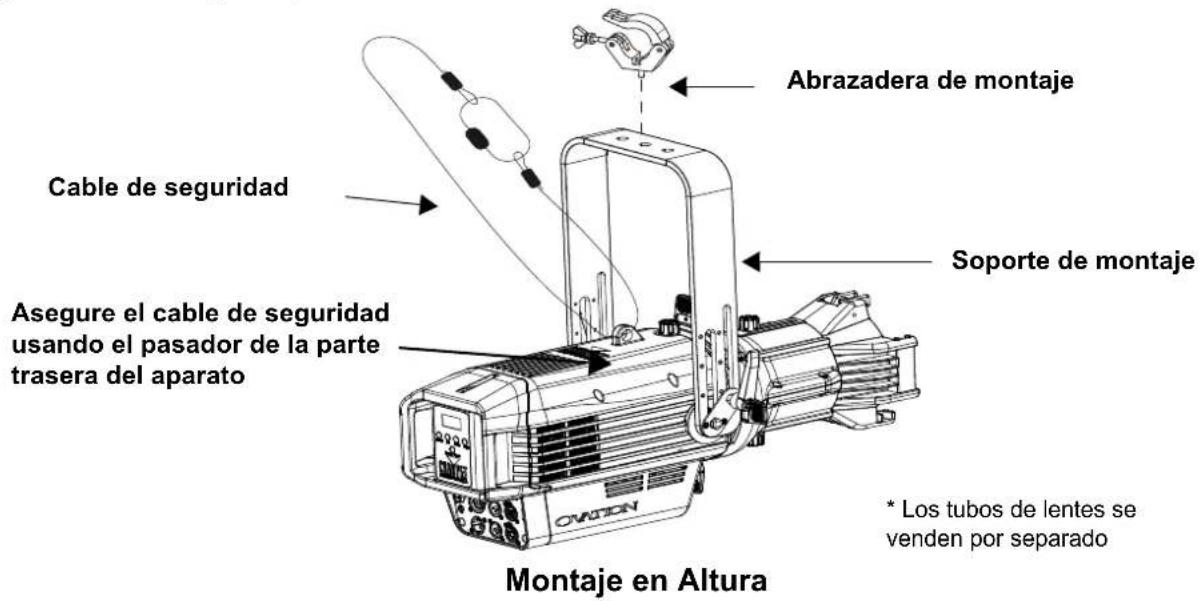

Diagrama de montaje del producto

Abrazadera de montaje Cable de seguridad Asegure el cable de seguridad usando el pasador de la parte trasera del aparato Soporte de montaje * Los tubos de lentes se venden por separado Montaje en Altura

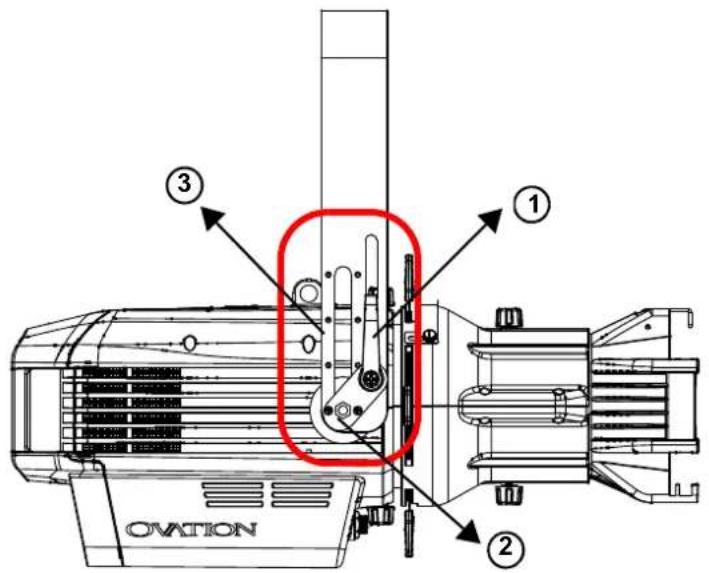

Yugo Regulable

El Ovation Rêve E-3 viene con un yugo regulable para montarlo en zonas con baja altura. Para ajustar la altura del yugo, haga lo siguiente:

1. Afloje los mandos de ajuste del soporte en ambos lados del aparato.
2. En cada lado del aparato, retire los dos tornillos y afloje el perno que fija la placa al soporte de montaje.
3. Usando los agujeros del tornillo como guía, ajuste la posición del soporte de montaje para colocar el yugo a la altura deseada.
4. Vuelva a colocar los tornillos y apriete los pernos y los mandos de ajuste del soporte.

OVATION ① ② ③

Rueda de Color Virtual (VCW)

El Ovation Rêve E-3 incluye una función de rueda de color virtual llamada Virtual Color Wheel (VCW). Esta función está disponible como modo de control independiente para uso manual y también como canal de control en algunas personalidades DMX del dispositivo. Más de 30 colores premezclados, elaborados por nuestros ingenieros, están disponibles para facilitarle la programación.

Los valores DMX utilizados para mezclar estos colores se indican más abajo. Puede ajustar la intensidad general del dispositivo Ovation para reproducir más fielmente los colores a los que esté habituado. Hay un gráfico a su disposición en nuestro sitio web www.chauvetprofessional.com para comparar nuestros colores premezclados con los colores de gel más populares. Este gráfico sirve solamente para comparar y no implica que nuestros colores premezclados coincidan exactamente con los colores de gel listados.

Tabla de colores VCW

Valor del Canal DMX	Lectura en Pantalla	Valor Rojo	Valor Verde	Valor Azul	Valor Ámbar	Valor Verde Menta
000 ⇔ 005	--	--	--	--	--	--
006 ⇔ 013	C3050 - Md Yellow	255	225	0	255	37
014 ⇔ 021	C3040 - Lt Yellow	255	177	3	255	37
022 ⇔ 028	C3240 - Amb Yellow	255	220	0	255	0
029 ⇔ 035	C2340 - VLt Amber	195	0	15	255	57
036 ⇔ 043	C2040 - Lt Amber	255	0	11	255	61
044 ⇔ 051	C2050 - Md Amber	255	53	0	255	17
052 ⇔ 059	C2060 - Dk Amber	255	8	0	255	17
060 ⇔ 067	C1050 - Lt Red	255	0	3	14	0
068 ⇔ 075	C1080 - Md Red	255	0	2	0	0
076 ⇔ 083	C1020 - NC Pink	255	75	62	255	73
084 ⇔ 091	C1030 - Md Pink	255	75	57	255	41
092 ⇔ 099	C1630 - Dk Pink	218	77	57	255	61
100 ⇔ 107	C1250 - Md Red Amber	255	0	9	168	0
108 ⇔ 115	C1060 - Dk Red Amber	255	5	9	36	0
116 ⇔ 121	C1650 - Magenta	255	3	62	255	12
122 ⇔ 130	C6170 - Dk Magenta	255	0	55	0	0
131 ⇔ 138	C6020 - Lt Lavender	255	220	93	255	44
139 ⇔ 146	C5030 - Lt Blue	0	255	159	112	78
147 ⇔ 154	C5020 - VLt Blue	0	215	145	196	65
155 ⇔ 162	C5430 - Lt Blue2	0	215	132	52	92
163 ⇔ 170	C5070 - Blue	0	195	188	0	19
171 ⇔ 178	C5050 - Md Blue	0	163	190	0	68
179 ⇔ 186	C5060 - Dk Blue	0	128	193	0	38
187 ⇔ 194	C5690 - Indigo	53	9	255	0	0
195 ⇔ 202	C5080 - VDk Blue	7	84	116	0	0
203 ⇔ 210	C5081 - VDk Blue2	11	82	139	0	0
211 ⇔ 218	C4370 - Yel Green	0	255	2	25	0
219 ⇔ 226	C4070 - Green	0	255	9	0	175
227 ⇔ 234	C4550 - Turquoise	0	255	87	96	255
235 ⇔ 242	C4560 - Aqua	0	255	98	44	255
243 ⇔ 250	C4570 - Blue Green	0	255	26	8	0
251 ⇔ 255	--	--	--	--	--	--

Los colores listados son interpretaciones simuladas de la emisión de color generada en comparación con otros productos incandescentes similares. Chauvet no garantiza la exactitud del color emitido.

Gráfico de temperaturas de color

Temperatura del Color	Valor Rojo Valor	Verde Valor Azul Valor	Ambar Valor Verde Menta
2800K 253 0	25 255 145
2900K 253 3	28 255 153
3000K 251 5	33 255 161
3100K 248 7	36 255 169
3200K 245 9	45 255 173
3300K 242 13	47 255 182
3400K 237 22	53 255 185
3500K 230 30	58 255 185
3600K 225 40	64 255 185
3700K 221 48	70 255 185
3800K 220 48	74 255 197
3900K 220 50	79 255 203
4000K 210 58	84 255 203
4100K 205 63	88 255 203
4200K 199 68	95 255 204
4300K 189 69	98 255 204
4400K 183 71	103 255 204
4500K 174 78	107 255 204
4600K 170 80	112 255 204
4700K 166 89	119 255 204
4800K 164 98	123 255 203
4900K 163 100	129 255 205
5000K 163 103	137 255 206
5100K 163 108	142 255 208
5200K 163 116	147 255 208
5300K 163 118	156 255 210
5400K 162 122	162 255 216
5500K 162 124	166 255 224
5600K 162 127	172 255 229
5700K 159 127	177 255 231
6000K 158 134	192 241 231
6500K 152 152	206 225 231
7000K 144 157	224 218 231
7500K 127 172	238 218 231
8000K 122 175	245 200 231

Las temperaturas de color que aparecen arriba son interpretaciones simuladas de la emisión de color producida cuando se compara con una lámpara de tungsteno a la temperatura de color especificada. Chauvet no garantiza la exactitud del color emitido.

Gráfico DMX de temperatura de color

Canales de DMX	Temperatura del Color	Canales de DMX	Temperatura del Color	Canales de DMX	Temperatura del Color
000 ⇔ 005	Sin función	084 ⇔ 090	3900–4000K	168 ⇔ 174	5100–5200K
006 ⇔ 013	2800–2900K	091 ⇔ 097	4000–4100K	175 ⇔ 181	5200–5300K
014 ⇔ 020	2900–3000K	098 ⇔ 104	4100–4200K	182 ⇔ 188	5300–5400K
021 ⇔ 027	3000–3100K	105 ⇔ 111	4200–4300K	189 ⇔ 195	5400–5500K
028 ⇔ 034	3100–3200K	112 ⇔ 118	4300–4400K	196 ⇔ 202	5500–5600K
035 ⇔ 041	3200–3300K	119 ⇔ 125	4400–4500K	203 ⇔ 209	5600–5700K
042 ⇔ 048	3300–3400K	126 ⇔ 132	4500–4600K	210 ⇔ 216	5700–6000K
049 ⇔ 055	3400–3500K	133 ⇔ 139	4600–4700K	217 ⇔ 223	6000–6500K
056 ⇔ 062	3500–3600K	140 ⇔ 146	4700–4800K	224 ⇔ 230 6500–7000K
063 ⇔ 069	3600–3700K	147 ⇔ 153	4800–4900K	231 ⇔ 237	7000–7500K
070 ⇔ 076	3700–3800K	154 ⇔ 160	4900–5000K	238 ⇔ 244	7500–8000K
077 ⇔ 083	3800–3900K	161 ⇔ 167	5000–5100K	245 ⇔ 255	8000K

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función
	Configura el aparato en modo Foco, que pone la unidad a máxima potencia para facilitar el enfoque sin cambiar ningún otro ajuste del aparato. Pulse de nuevo para abandonar el modo Foco.

Mapa de Menú

Consulte la página del producto Ovation Rêve E-3 en www.chauvetprofessional.com para ver el último mapa de menú.

Principal Niveles de Programación Descripción
DMX Address	001-512*			Selecciona la dirección de inicio (*canal más alto restringido a la elección de personalidad)
DMX Channel	1Ch	Virtual Color Wheel		1 canal: atenuadorColor Temperature
		Manual Color Mixer
	5Ch			5 canales: atenuador, VCW, temperatura de color, tono, rotador de gobos
	6Ch 6 canales: RVAA, verde menta, rotador de gobos
	8Ch			8 canales: RVAA, verde menta, atenuador, estroboscopio, rotador de gobos
	12Ch			12 canales: 16-bits atenuador, RVAA, verde menta, estroboscopio, VCW, temperatura de color, tono, rotador de gobos
	14Ch1			14 canales: atenuador, RVAA, verde menta, estroboscopio, VCW, temperatura de color, programas automática, velocidad automática, control, rotador de gobos
	14Ch2			14 canales: 16-bits RVAA, verde menta y atenuador, estroboscopio, rotador de gobos
	18Ch			18 canales: 16-bits atenuador, 16-bits RVAA, verde menta, estroboscopio, VCW, temperatura de color, tono, control, rotador de gobos
	HSV 4 canales: tono, saturación, valor, rotador de gobos
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md YellowC3040 - Lt YellowC3240 - Amb YellowC2340 - VLt AmberC2040 - Lt AmberC2050 - Md AmberC2060 - Dk AmberC1050 - Lt RedC1080 - Md RedC1020 - NC PinkC1030 - Md PinkC1630 - Dk PinkC1250 - Md Red AmberC1060 - Dk Red AmberC1650 - MagentaC6170 - Dk MagentaC6020 - Lt LavenderC5030 - Lt BlueC5020 - VLt BlueC5430 - Lt Blue 2C5070 - BlueC5050 - Md Blue	Dimmer 000-255	Rueda de Color Virtual simula la emisión de cada gel de color. Consulte la secciónTabla de colores VCW para ver los valores específicos.

Principal Niveles de Programación Descripción
Virtual Color Wheel	Virtual Color Wheel	C5060 - Dk BlueC5690 - IndigoC5080 - VDk BlueC5081 - VDk Blue 2C4370 - Yel GreenC4070 - GreenC4550 - TurquoiseC4560 - AquaC4570 - Blue Green		Dimmer000-255	Rueda de Color Virtual simula la emisión de cada gel de color. Consulte la sección Tabla de colores VCW para ver los valores específicos.
	Color Temperature	2800K2900K3000K3100K3200K3300K3400K3500K3600K3700K3800K3900K4000K4100K4200K4300K4400K4500K4600K4700K4800K4900K5000K5100K5200K5300K5400K5500K5600K5700K6000K6500K7000K7500K8000K	Dimmer 0-255	Hue -25-25	Temperaturas de color blanco. Emula una lámpara de tungsteno a la temperatura de color especificada.Consulte el apartado Gráfico de temperaturas de color para ver valores concretos.
	Manual Color Mixer	RedGreenBlueAmberMint		000-255	Combina rojo, verde, azul, ámbar y verde menta para generar un color personalizado (0-100%)
	Color X-Fade Speed	Off			Desactiva la transición de desvanecimiento entre colores
		X-Fade Speed 1			Crea una transición de desvanecimiento entre colores cuando se utilizan colores en la rueda de color virtual o en la tabla de temperatura de color, desde rápido (X-Fade Speed 1) hasta lento (X-Fade Speed 4)
		X-Fade Speed 2
		X-Fade Speed 3
		X-Fade Speed 4

Principal	Niveles de Programación			Descripción
Auto Show Auto 1-5 1-100 Selecciona	programas automáticos			y velocidad
Red Shift	On			Imita la atenuación de una lámpara halógena
	Off
Gobo Rotator	000-255 Controla el rotador de gobos
Master/ Slave	Master			Recibe señales DMX del controlador DMX (maestro)
	Slave Recibe señales del maestro
Dimmer Curve	SCurveLinearSquareInverse Square			Configura la curva del atenuador
Dimmer Mode	Off Atenuador lineal
	Dimmer 1-3			Curvas de atenuador, rápido (Dimmer 1) a lento (Dimmer 3)
Color Calibration	Off			Desactiva la calibración de color
	User Calibration	Red	el valor máximo de LED verde	Establece el valor máximo de LED rojo
		Green Establece
		Blue Establece		áximo de LED azul
		Amber Establece		áximo de LED ámbar
		Mint Establece		áximo de LED verde menta
	Factory Calibration U			tiliza la configuración de blanco predeterminada de fábrica
LED Frequency	600Hz1200Hz2000Hz4000Hz6000Hz25KHz			Selecciona la frecuencia de emisión PWM
Fan Mode	Auto Establece el ventilador a modo auto
	On Establece el ventilador a modo siempre encendido
	Off Establece el ventilador siempre apagado
	Silent Establece el ventilador en silencio
Back Light	10S			Retro-iluminación se apaga después de 10 segundos
	30S			Retro-iluminación se apaga después de 30 segundos
	2Min Retro-iluminación se apaga después de 2 minutos
	Always On Retro-iluminación de la pantalla siempre activa
Gobo Power	On			Activa o desactiva el salida de alimentación de gobo
	Off
Information	Fixture Hours ____ H			Muestra el nombre total de las horas del producto
	LED Hours ____ H			Muestra el nombre total de las horas del LED
	Version	V__		Muestra instalada la versión de firmware
	UID	--------CHL		Muestra el UID # del producto
Update Firmware	Only This Unit	--------CHL		Muestra los archivos de actualización para este producto, o muestra “No such file!”
		...
	Multiple Units	--------CHL		Muestra los archivos de actualización para este producto y productos Ovation Rêve E-3 conectados, o muestra “No such file!”
		...
	Other Fixture Type	--------CHL		Muestra los archivos de actualización para otros productos conectados, o muestra “No such file!”
		...
Reset Factory	No			Reinicia a la configuración de fábrica
	Yes

ADVERTENCIA: Cuando funcione en modo ventilador: apagado, el aparato estará más caliente al tacto que si se usan otros modos de ventilador. Utilice un equipo de protección adecuado para evitar quemaduras. Mantenga una distancia de seguridad con objetos inflamable.

AVISO: Cuando funcione en modo ventilador: apagado, bajará el rendimiento del aparato y no alcanzará los mismos niveles que cuando use otros modos de ventilador.

Valores DMX HSV

Canal Función Valor Porcentaje/Configuración
1	T	o	n	o	000 ⇔ 255 0–100%
2	S	a	t	u	r a	c i ó n 000 ⇔ 255 0–1
3	V	a	l	o	r	000 ⇔ 255 0–100%
4 Gobo rotator					000 ⇔ 127 Índice128 ⇔ 190 Rotación en sentido horario, rápido a lento191 ⇔ 192 Parada193 ⇔ 255	Rotación en sentido antihorario, de lenta a rápida

18Ch

Canal Función Valor Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	Rojo	000 ⇔ 255	0–100%
4	Rojo fino	000 ⇔ 255	0–100%
5	Verde	000 ⇔ 255	0–100%
6	Verde fino	000 ⇔ 255	0–100%
7	Azul real	000 ⇔ 255	0–100%
8	Azul real fino	000 ⇔ 255	0–100%
9	Ámbar	000 ⇔ 255	0–100%
10	Ámbar fino	000 ⇔ 255	0–100%
11	Verde menta	000 ⇔ 255	0–100%
12	Verde menta fino	000 ⇔ 255	0–100%
13	Estroboscopio	000 ⇔ 010	Sin función
		011 ⇔ 255 Estroboscopio, lento a rápido
14	Rueda de color virtual	000 ⇔ 255	Referirse a Tabla de colores VCW
15	Temperature del color	000 ⇔ 255	Referirse a Gráfico DMX de temperatura de color
16	Tono	000 ⇔ 000	0
		001 ⇔ 255	-25–25
17	Control(mantenga para 3 segundos)	000 ⇔ 007	Sin función
		008 ⇔ 015	Reiniciar el atenuador
		016 ⇔ 023	Cambio a rojo apagado
		024 ⇔ 031	Cambio a rojo encendido
		032 ⇔ 039	Curva de atenuador curva-S
		040 ⇔ 047	Curva de atenuador lineal
		048 ⇔ 055	Curva de atenuador cuadrado
		056 ⇔ 063	Curva atenuador cuadrado inverso
		064 ⇔ 071	Modo velocidad del atenuador desactivado
		072 ⇔ 079	Velocidad de atenuador 1 (rápida)
		080 ⇔ 087	Velocidad de atenuador 2
		088 ⇔ 095	Velocidad de atenuador 3 (lenta)
		096 ⇔ 103	Ventilador a modo auto
		104 ⇔ 111	Ventilador a modo encendido
		112 ⇔ 119	Ventilador a modo apagado
		120 ⇔ 127	Ventilador a modo silencio
		128 ⇔ 135	Velocidad X-Fade: desactiva
		136 ⇔ 143	Velocidad X-Fade 1 (más rápida)
		144 ⇔ 151	Velocidad X-Fade 2
		152 ⇔ 159	Velocidad X-Fade 3
		160 ⇔ 167	Velocidad X-Fade 4 (más lenta)
		168 ⇔ 255	Reservado para utilización futura
18	Gobo rotator	000 ⇔ 127	Índice
		128 ⇔ 190	Rotación en sentido horario, rápido a lento
		191 ⇔ 192	Parada
		193 ⇔ 255	Rotación en sentido antihorario, de lenta a rápida

14Ch1

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	R o j o	000 ⇔ 255 0–100%
3	V e r d	e	000 ⇔ 255 0–100%
4 Azul 000 ⇔ 255 0–100%
5	Á m b a	r	000 ⇔ 255 0–100%
6	Verde Menta	000 ⇔ 255	0–100%
7 Estroboscopio		000 ⇔ 010 Sin función
		011 ⇔ 255	Estroboscopico, lento a rápido
8	Rueda de color virtual	000 ⇔ 255	Referirse a Tabla de colores VCW
9	Temperature del color	000 ⇔ 255	Referirse a Gráfico DMX de temperatura de color
10	Tono	000 ⇔ 000 0
		001 ⇔ 255 -25-25
11	Programas automática	000 ⇔ 010 Sin función
		011 ⇔ 060	Auto programas 1
		061 ⇔ 110	Auto programas 2
		111 ⇔ 160	Auto programas 3
		161 ⇔ 210 Auto programas 4
		211 ⇔ 255	Auto programas 5
12	Velocidad automática	000 ⇔ 255	0–100%
13	Control(mantenga para 3 segundos)	000 ⇔ 007 Sin función
		008 ⇔ 015 Reiniciar el atenuador
		016 ⇔ 023 Cambio a rojo apagado
		024 ⇔ 031 Cambio a rojo encendido
		032 ⇔ 039 Curva de atenuador curva-S
		040 ⇔ 047 Curva de atenuador lineal
		048 ⇔ 055 Curva de atenuador cuadrado
		056 ⇔ 063 Curva atenuador cuadrado inverso
		064 ⇔ 071 Modo velocidad del atenuador desactivado
		072 ⇔ 079 Velocidad de atenuador 1 (rápida)
		080 ⇔ 087 Velocidad de atenuador 2
		088 ⇔ 095 Velocidad de atenuador 3 (lenta)
		096 ⇔ 103 Ventilador a modo auto
		104 ⇔ 111	Ventilador a modo encendido
		112 ⇔ 119	Ventilador a modo apagado
		120 ⇔ 127 Ventilador a modo silencio
		128 ⇔ 135	Velocidad X-Fade: desactiva
		136 ⇔ 143 Velocidad X-Fade 1 (más rápida)
		144 ⇔ 151 Velocidad X-Fade 2
		152 ⇔ 159 Velocidad X-Fade 3
		160 ⇔ 167 Velocidad X-Fade 4 (más lenta)
		168 ⇔ 255 Reservado para utilización futura
14	Gobo rotator	000 ⇔ 127 Índice
		128 ⇔ 190 Rotación en sentido horario, rápido a lento
		191 ⇔ 192 Parada
		193 ⇔ 255	Rotación en sentido antihorario, de lenta a rápida

14Ch2

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	R o j o	000	⇔ 255 0–100%
4 Rojo fino 000 ⇔ 255 0–100%
5	V e r d	e	000 ⇔ 255 0–100%
6 Verde fino 000 ⇔ 255 0–100%
7	Azul real	000 ⇔ 255	0–100%
8	Azul real fino	000 ⇔ 255	0–100%
9	Ámbar	000 ⇔ 255	0–100%
10	Ámbar fino	000 ⇔ 255	0–100%
11	Verde menta	000 ⇔ 255	0–100%
12	Verde menta fino	000 ⇔ 255	0–100%
13	Estroboscopio	000 ⇔ 010 Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
14	Gobo rotator	000 ⇔ 127 Índice
		128 ⇔ 190	Rotación en sentido horario, rápido a lento
		191 ⇔ 192 Parada
		193 ⇔ 255	Rotación en sentido antihorario, de lenta a rápida

12Ch

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	Rojo	000 ⇔ 255	0–100%
4	Verde	000 ⇔ 255	0–100%
5	Azul	000 ⇔ 255	0–100%
6	Ámbar	000 ⇔ 255	0–100%
7	Verde menta	000 ⇔ 255	0–100%
8	Estroboscopio	000 ⇔ 010 Sin función011 ⇔ 255	Estroboscopico, lento a rápido
9	Rueda de color virtual	000 ⇔ 255	Referirse a Tabla de colores VCW
10	Temperature del color	000 ⇔ 255	Referirse a Gráfico DMX de temperatura de color
11	Tono	000 ⇔ 000 0001 ⇔ 255 -25-25
12	Gobo rotator	000 ⇔ 127128 ⇔ 190191 ⇔ 192 Parada193 ⇔ 255	ÍndiceRotación en sentido horario, rápido a lentoRotación en sentido antihorario, de lenta a rápida

8Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	R	o	j	o	000	⇔ 255 0–100%
3	V	e	r	d	e	000 ⇔ 255 0–100%
4 Azul 000 ⇔ 255 0–100%
5	Á	m	b	a	r	000 ⇔ 255 0–100%
6	V	e	r	d	e m	e n t a 000 ⇔ 255 0–100
7 Estroboscopio					000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopico, lento a rápido
8 Gobo rotator					000 ⇔ 127 Índice128 ⇔ 190 Rotación en sentido horario, rápido a lento191 ⇔ 192 Parada193 ⇔ 255 Rotación en sentido antihorario, de lenta a rápida

6Ch

Canal	Función	Valor	Porcentaje/Configuración
1	Rojo	000 ⇔ 255	0–100%
2	Verde	000 ⇔ 255	0–100%
3	Azul	000 ⇔ 255	0–100%
4	Ámbar	000 ⇔ 255	0–100%
5	Verde menta	000 ⇔ 255	0–100%
6	Gobo rotator	000 ⇔ 127 Índice128 ⇔ 190 Rotación en sentido horario, rápido a lento191 ⇔ 192 Parada193 ⇔ 255 Rotación en sentido antihorario, de lenta a rápida

5Ch

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Temperatura del color	000 ⇔ 255	Referirse aTabla de colores VCW
5	Temperature del color	000 ⇔ 255	Referirse aGráfico DMX de temperatura de color
4	T ono	000 ⇔ 000 0001 ⇔ 255 -25–25
5	Gobo rotator	000 ⇔ 127 Índice128 ⇔ 190 Rotación en sentido horario, rápido a lento191 ⇔ 192 Parada193 ⇔ 255 Rotación en sentido antihorario, de lenta a rápida

1Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%

Descripción del Panel de Control

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: [phone]

Email: [e-mail]

Email: [e-mail]
