BEDIENUNGSANLEITUNG Ovation F-415VW Chauvet
Über diese Schnellanleitung
In der Schnellanleitung des Ovation F-415VW finden Sie die wesentlichen Produktinformationen, wie etwa über den Anschluss, die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.
Haftungsausschluss
Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.
EINGESCHRÄNKTE GARANTIE
ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.
Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.
Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration/.
Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.
Sicherheitshinweise
- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
- Dieses Gerät darf NICHT in Wasser eingetaucht werden (IP20). Eine regelmäßige Verwendung dieses Geräts im Freien ist möglich.
- Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
- NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.
- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.
• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden. - VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an. - Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
FCC-Konformität
Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:
- Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
- Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.
Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.
Kontakt
Kunden außerhalb der USA, GB, Irland, Mexiko, Frankreichs, Deutschlands oder der Benelux-Staaten wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie unter Contact Us am Ende dieser Schnellanleitung.
Packungsinhalt
• Ovation F-415VW
- Netzkabel Neutrik
^® powerCON ^®
• Gel-Rahmen (Zubehör für 6,25 Zoll/159 mm)
- Schnellanleitung
Wechselstrom
Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.
Serienschaltung der Geräte
Sie können bis zu 12 Ovation F-415VW Geräte bei 120 V AC, 21 Geräte bei 208 V und 23 Geräte bei 230 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.
Wechselstromstecker
| Anschluss | Draht (USA) | Draht (Europa | Schraubenfarbe |
| Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben | |||
| AC-Neutralleiter Weiß Blau Silber | |||
| AC-Erdungsleiter Grün/Gelb | Grün/Gelb | Grün | |
Um Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
Auswechseln der Sicherung
- Trennen Sie das Gerät vom Stromnetz.
- Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
- Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
- Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

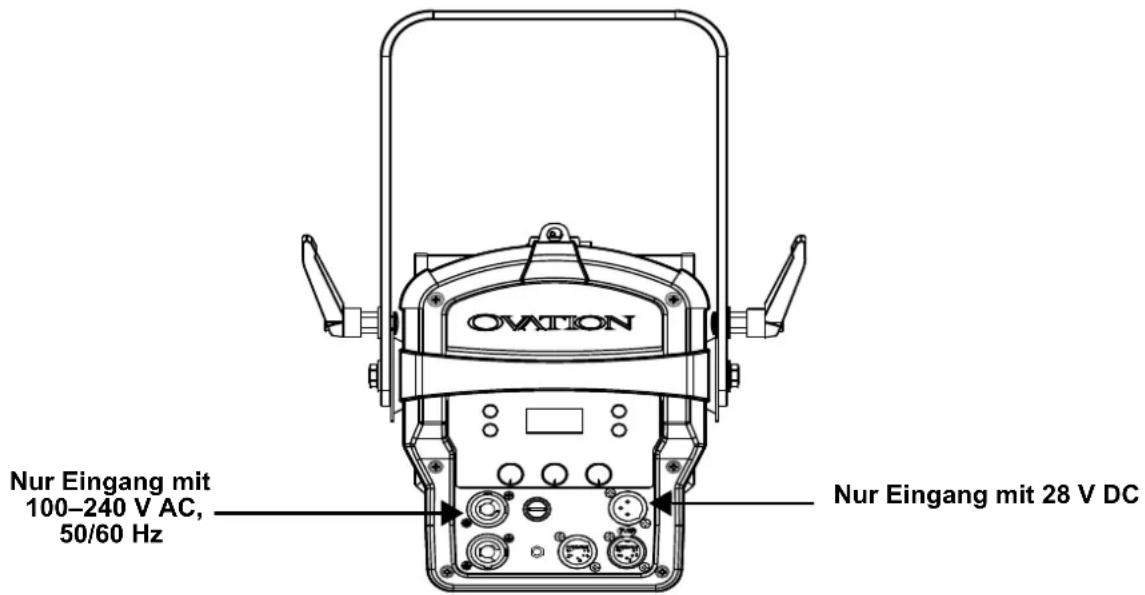

Power Diagram
De Ovation F-415VW kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige DMX-Datenverbindung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.
DMX-Anschluss
Der Ovation F-415VW nutzt zur Steuerung seiner DMX-Eigenschaften eine eine 5-polige DMX-Datenverbindung: 1Ch, 4Ch, 6Ch, 7Ch, 9Ch, 13Ch, 16Ch und 19Ch. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.
Master/Slave-Schaltung
Der Ovation F-415VW verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen Master/Slave-Betrieb finden Sie in der Bedienungsanleitung.
Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Der Ovation F-415VW unterstützt das RDM-Protokoll, über das Feedback zur Überwachung der Änderungen der Menüoptionen gegeben wird. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.
Montage
Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise. Mindestens einen Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

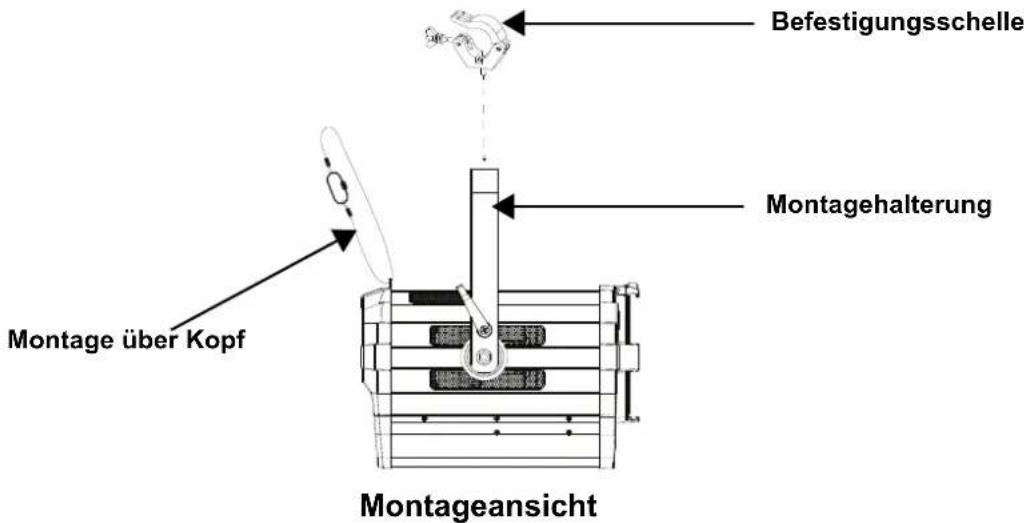

Ansicht Gerätemontage
| DMX-Kanal-Wert | Farbtemperatur | DMX-Kanal-Wert | Farbtemperatur | DMX-Kanal-Wert | Farbtemperatur |
| 000 ⇔ 005 | Keine Funktion | 084 ⇔ 090 | 3900–4000K | 168 ⇔ 174 | 5100–5200K |
| 006 ⇔ 013 | 2800–2900K | 091 ⇔ 097 | 4000–4100K | 175 ⇔ 181 | 5200–5300K |
| 014 ⇔ 020 | 2900–3000K | 098 ⇔ 104 | 4100–4200K | 182 ⇔ 188 | 5300–5400K |
| 021 ⇔ 027 | 3000–3100K | 105 ⇔ 111 | 4200–4300K | 189 ⇔ 195 | 5400–5500K |
| 028 ⇔ 034 | 3100–3200K | 112 ⇔ 118 | 4300–4400K | 196 ⇔ 202 | 5500–5600K |
| 035 ⇔ 041 | 3200–3300K | 119 ⇔ 125 | 4400–4500K | 203 ⇔ 209 | 5600–5700K |
| 042 ⇔ 048 | 3300–3400K | 126 ⇔ 132 | 4500–4600K | 210 ⇔ 216 | 5700–6000K |
| 049 ⇔ 055 | 3400–3500K | 133 ⇔ 139 | 4600–4700K | 217 ⇔ 223 | 6000–6500K |
| 056 ⇔ 062 | 3500–3600K | 140 ⇔ 146 | 4700–4800K | 224 ⇔ 230 | 6500–7000K |
| 063 ⇔ 069 | 3600–3700K | 147 ⇔ 153 | 4800–4900K | 231 ⇔ 237 | 7000–7500K |
| 070 ⇔ 076 | 3700–3800K | 154 ⇔ 160 | 4900–5000K | 238 ⇔ 244 | 7500–8000K |
| 077 ⇔ 083 | 3800–3900K | 161 ⇔ 167 | 5000–5100K | 245 ⇔ 255 | 8000K |
Die oben genannten Farbtemperaturen sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu einer Wolframlampe mit spezifizierter Farbtemperatur. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe.
| Taste Funktion | |
| Damit verlassen Sie das aktuelle Menü oder die Funktion. | |
| Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt | |
| Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion. | |
| Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion. | |
| Drücken und drehen Sie dieses Bedienelement zur Auswahl der Farbtemperatur | |
| Drücken und drehen Sie dieses Bedienelement zum Erhöhen oder Senken der Dimmung | |
| Drücken und drehen Sie dieses Bedienelement zum Vergrößern oder Verkleinern des Zoom | |
Menüstruktur
| Hauptebene | Programmierebenen Beschreibung | ||||
| DMX Address | 001–509* | Wählt die DMX-Adresse aus (*der höchste Kanal ist auf die gewählte Eigenschaft beschränkt) | |||
| DMX Channel | 1Ch | Color Temperature | 1-Kanal: Dimmer, Rotverschiebung | ||
| Manual Color Mixer | |||||
| 4Ch 4-Kanal: Dimmer, Farbtemperatur, Farbton, Zoom | |||||
| 6Ch | 7-Kanal: Dimmer, 16-Bit-Dimmer, Farbtemperatur, Farbton, Zoom, Stroboskopeffekt | ||||
| 7Ch | 7-Kanal: Rot, Orange, Grüne, Königsblau, Blau, Neongrün, Zoom, | ||||
| 9Ch | 10-Kanal: Dimmer, Rot, Orange, Grüne, Königsblau, Blau, Neongrün, Stroboskopeffekt, Zoom | ||||
| 13Ch | 14-Kanal: Dimmer, Rot, Orange, Grüne, Königsblau, Blau, Neongrün, Stroboskopeffekt, Farbtemperatur, Farbton, Steurung, Zoom, Motorrücksetzung | ||||
| 16Ch | 17-Kanal: 16-Bit-Dimmer, 16-Bit-Rot, Orange, Grüne, Königsblau, Blau, und Neongrün, Stroboskopeffekt, Zoom | ||||
| 19Ch | 19-Kanal: 16-Bit-Dimmer, 16-Bit-Rot, Orange, Grüne, Königsblau, Blau, und Neongrün, Stroboskopeffekt, Farbtemperatur, Farbton, Zoom, Steurung | ||||
| Hauptebene | Programmierebenen Beschreibung | ||||
| Static | Color Temperature | 2800K2900K3000K3100K3200K3300K3400K3500K3600K3700K3800K3900K4000K4100K4200K4300K4400K4500K4600K4700K4800K4900K5000K5100K5200K5300K5400K5500K5600K5700K6000K6500K7000K7500K8000K | Dimmer 0-255 | Stellt die Werte für Farbtemperatur, Dimmer und Farbton (grün/magenta) ein. Bildet eine Wolframlampe mit der spezifizierten Farbtemperatur ab. Für spezifische Werte, siehe den Abschnitt Farbtemperatur-DMX-Tabelle | |
| Hue -25-25 | |||||
| Static | Manual Color Mixer | RedOrangeGreenRoyal BlueBlueLime | 0-255 | Kombiniert rote, grün, blaue, bernsteinfarbene un neongrüne Farben zu einer benutzerdefinierten Farbe (0-100%) | |
| Zoom 0-255 Zur Steuerung des Zoom | |||||
| Red Shift | On | Ahmt die Dimmung einer Halogenlampe nach | |||
| Off | |||||
| Master/Slave | Master Empfängt DMX-Signal | vom DMX-Controller (Master) | |||
| Slave Empfängt das DMX-Signal vom Master-Gerät | |||||
| Dimmer Mode | Off Linearer Dimmer | ||||
| Dimmer 1-3 | Dimmkurven von schnell (Dimmer 1) bis langsam (Dimmer 3) | ||||
| Dimmer Curve | S-CurveLinearSquareInverse Square | Stellt die Dimmungskurve ein | |||
| Hauptebene | Programmierebenen | Beschreibung | |||
| White Balance | Off | Verwendet die werksseitig voreingestellte Standardeinstellung "Weiß" | |||
| Manual | Red | n maximalen maximalen 125-255 | Stellt den maximalen Wert der Roten LED ein | ||
| Orange Stellt den maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximaler | |||||
| Green Stellt den maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen | Wert der Orange LED ein | ||||
| Royal Blue Stellt den maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximumen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximumen maximale | Wert der Grün LED ein | ||||
| Blue Stellt den maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen minimalen | Wert der Klau LED ein | ||||
| Lime Stellt den maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximulule | Wert der Neongrün LED ein | ||||
| LED Frequency | 600Hz | Stellt die PWM-Frequenz ein | |||
| 1200Hz | |||||
| 2000Hz | |||||
| 4000Hz | |||||
| 6000Hz | |||||
| 25KHz | |||||
| Fan Mode | Auto Stellt den Lüfter auf den Auto-Modus ein | ||||
| On | Stellt den Lüfter auf den "immer eingeschaltet"-Modus ein | ||||
| Off Setzt den Lüfter auf immer aus | |||||
| Silent Stellt den Lüfter auf lautlos | |||||
| Back Light | 10S | Damit wird die Hintergrundbeleuchtung der Anzeige nach 10 Sekunden Inaktivität ausgeschaltet | |||
| 30S | Damit wird die Hintergrundbeleuchtung der Anzeige nach 30 Sekunden Inaktivität ausgeschaltet | ||||
| 2min | Damit wird die Hintergrundbeleuchtung der Anzeige nach 2 Minuten Inaktivität ausgeschaltet | ||||
| Always On Hintergrundbeleuchtung immer an | |||||
| Information | Fixture Hours ____ | H | Zeigt an, wie lange das Gerät eingeschaltet gewesen ist | ||
| LED Hours <______ | H> Zeigt die gesamten LED-Stunden an | ||||
| Version | V._. | Zeigt die aktuelle Firmware-Version an | |||
| UID | -------- | Zeigt die Geräte-UID an | |||
| Reset Zoom w/ Power | No | Setzt die Zoomeinstellungen zurück, wenn das Produkt ausgeschaltet wird | |||
| Yes | |||||
| Factory Reset | No | Damit stellen Sie das Gerät auf die Werkseinstellungen zurück | |||
| Yes | |||||
WARNUNG: Wenn Sie im Lüftermodus arbeiten: Aus, wird das Gerät bei Berührung heißer als bei Verwendung anderer Lüftermodi. Verwenden Sie geeignete Schutzausrüstung, um Verbrennungen zu vermeiden. Halten Sie einen Sicherheitsabstand zu brennbaren Gegeständen ein.
HINWEIS: Im Lüftermodus: Aus wird der Ausgang des Geräts reduziert und erreicht nicht die gleichen Pegel wie bei Verwendung anderer Lüftermodi.
DMX-Werte
19Ch
| Kanal Funktion Wert Prozent/Einstellung | ||||
| 1 Dimmer 000 ⇔ 255 0–100% | ||||
| 2 | Feine Dimmer | 000 ⇔ 255 | 0–100% | |
| 3 | R o t | 000 ⇔ 255 0–100% | ||
| 4 | F e i n | e | R o t 000 ⇔ 255 0–100% | |
| 5 | O r a n | g | e 000 ⇔ 255 0–100% | |
| 6 | Feine Orange | 000 ⇔ 255 | 0–100% | |
| 7 | G r ü n | 000 ⇔ 255 0–100% | ||
| 8 Feine Grün 000 ⇔ 255 0–100% | ||||
| 9 | K ö n i | g | s b l a u 000 ⇔ 255 0– | |
| 10 | Feine Königsblau | 000 ⇔ 255 | 0–100% | |
| 11 | Blau | 000 ⇔ 255 | 0–100% | |
| 12 | Fein Blau | 000 ⇔ 255 | 0–100% | |
| 13 | Neongrün | 000 ⇔ 255 | 0–100% | |
| 14 | Feine Neongrün | 000 ⇔ 255 | 0–100% | |
| 15 | Stroboskop | 000 ⇔ 010 Keine Funktion | ||
| 011 ⇔ 255 | Stroboskopeffekt, langsam bis schnell | |||
| 16 | Farbtemperatur | 000 ⇔ 255 | Siehe Farbtemperatur-DMX-Tabelle | |
| 17 | Farbton | 000 ⇔ 255 | -25–25 | |
| 18 | Zoom | 000 ⇔ 255 | Eng bis weit | |
| 18 | Steurung(3 Sekunden gedrückt halten) | 000 ⇔ 007 Keine Funktion | ||
| 008 ⇔ 015 Dimmer reset | ||||
| 016 ⇔ 023 Rotverschiebung an | ||||
| 024 ⇔ 031 Rotverschiebung aus | ||||
| 032 ⇔ 039 S-Kurve Dimmerkurve | ||||
| 040 ⇔ 047 Lineare Dimmerkurve | ||||
| 048 ⇔ 055 | Quadratische Dimmerkurve | |||
| 056 ⇔ 063 | Inverse quadratische Dimmerkurve | |||
| 064 ⇔ 071 | Dimmer-Geschwindigkeitsmodus aus | |||
| 072 ⇔ 079 | Dimmer-Geschwindigkeitsmodus 1 | |||
| 080 ⇔ 087 | Dimmer-Geschwindigkeitsmodus 2 | |||
| 088 ⇔ 095 | Dimmer-Geschwindigkeitsmodus 3 | |||
| 096 ⇔ 103 Fan-Auto | ||||
| 104 ⇔ 111 | Lüfter an | |||
| 112 ⇔ 119 | Lüfter aus | |||
| 120 ⇔ 127 Lüfter leise | ||||
| 128 ⇔ 255 | Keine Funktion (reserviert) | |||
16Ch
| Kanal Funktion Wert Prozent/Einstellung | ||||
| 1 Dimmer 000 ⇔ 255 0–100% | ||||
| 2 | Feine Dimmer | 000 ⇔ 255 | 0–100% | |
| 3 | R o t | 000 ⇔ 255 0–100% | ||
| 4 | F e i n | e | R o t 000 ⇔ 255 0–100% | |
| 5 Orange 000 ⇔ 255 0–100% | ||||
| 6 | Feine Orange | 000 ⇔ 255 | 0–100% | |
| 7 | G r ü n | 000 ⇔ 255 0–100% | ||
| 8 Feine Grün 000 ⇔ 255 0–100% | ||||
| 9 | K ö n i | g | s b l a u | 000 ⇔ 255 ( |
| 10 | Feine Königsblau | 000 ⇔ 255 | 0–100% | |
| 11 | Blau | 000 ⇔ 255 | 0–100% | |
| 12 | Fein Blau | 000 ⇔ 255 | 0–100% | |
| 13 | Neongrün | 000 ⇔ 255 | 0–100% | |
| 14 | Feine Neongrün | 000 ⇔ 255 | 0–100% | |
| 15 | Stroboskop | 000 ⇔ 010 Keine Funktion | ||
| 011 ⇔ 255 | Stroboskopeffekt, langsam bis schnell | |||
| 16 | Zoom | 000 ⇔ 255 | Eng bis weit | |
13Ch
| Kanal Funktion Wert Prozent/Einstellung | ||||
| 1 Dimmer 000 ⇔ 255 0–100% | ||||
| 2 | R o t | 000 ⇔ 255 0–100% | ||
| 3 Orange 000 ⇔ 255 0–100% | ||||
| 4 | G r ü n | 000 ⇔ 255 0–100% | ||
| 5 | K ö n i | g | s b l a u 000 ⇔ 255 ( | |
| 6 | Blau | 000 ⇔ 255 | 0–100% | |
| 7 | Neongrün | 000 ⇔ 255 | 0–100% | |
| 8 Stroboskop | 000 ⇔ 010 Keine Funktion | |||
| 011 ⇔ 255 | Stroboskopeffekt, langsam bis schnell | |||
| 9 | Farbtemperatur | 000 ⇔ 255 | Siehe Farbtemperatur-DMX-Tabelle | |
| 10 | Farbton | 000 ⇔ 255 | -25–25 | |
| 11 | Steurung(3 Sekunden gedrückt halten) | 000 ⇔ 007 Keine Funktion | ||
| 008 ⇔ 015 Dimmer reset | ||||
| 016 ⇔ 023 Rotverschiebung an | ||||
| 024 ⇔ 031 Rotverschiebung aus | ||||
| 032 ⇔ 039 S-Kurve Dimmerkurve | ||||
| 040 ⇔ 047 Lineare Dimmerkurve | ||||
| 048 ⇔ 055 | Quadratische Dimmerkurve | |||
| 056 ⇔ 063 | Inverse quadratische Dimmerkurve | |||
| 064 ⇔ 071 | Dimmer-Geschwindigkeitsmodus aus | |||
| 072 ⇔ 079 Dimmer-Geschwindigkeitsmodus 1 | ||||
| 080 ⇔ 087 Dimmer-Geschwindigkeitsmodus 2 | ||||
| 088 ⇔ 095 Dimmer-Geschwindigkeitsmodus 3 | ||||
| 096 ⇔ 103 Fan-Auto | ||||
| 104 ⇔ 111 | Lüfter an | |||
| 112 ⇔ 119 | Lüfter aus | |||
| 120 ⇔ 127 Lüfter leise | ||||
| 128 ⇔ 255 | Keine Funktion (reserviert) | |||
| 12 | Zoom | 000 ⇔ 255 | Eng bis weit | |
| 13 | Motor reset | 000 ⇔ 200 Keine Funktion | ||
| 201 ⇔ 220 | Motorrücksetzung | |||
| 221 ⇔ 255 Keine Funktion | ||||
9Ch
| Kanal Funktion Wert Prozent/Einstellung | |||||
| 1 Dimmer 000 ⇔ 255 0–100% | |||||
| 2 | R | o | t | 000 ⇔ 255 0–100% | |
| 3 | O | r | a | n | g e 000 ⇔ 255 0–100% |
| 4 | G | r | ü | n | 000 ⇔ 255 0–100% |
| 5 | K | ö | n | i | g s b l a u 000 ⇔ 255 0–100% |
| 6 | B | l | a | u | 000 ⇔ 255 0–100% |
| 7 Neongrün 000 ⇔ 255 0–100% | |||||
| 8 Stroboskop | 000 ⇔ 010 Keine Funktion011 ⇔ 255 Stroboskopeffekt, langsam bis schnell | ||||
| 9 | Zoom | 000 ⇔ 255 Eng bis weit | |||
6Ch
| Kanal Funktion Wert Prozent/Einstellung | |||
| 1 Dimmer 000 ⇔ 255 0–100% | |||
| 2 | Feine Dimmer | 000 ⇔ 255 | 0–100% |
| 3 | Farbtemperatur | 000 ⇔ 255 | Siehe Farbtemperatur-DMX-Tabelle |
| 4 | Farbton | 000 ⇔ 255 | -25–25 |
| 5 | Zoom | 000 ⇔ 255 | Eng bis weit |
| 6 Stroboskop | 000 ⇔ 010 Keine Funktion011 ⇔ 255 | Stroboskopeffekt, langsam bis schnell | |
7Ch
| Kanal Funktion Wert Prozent/Einstellung | ||||||
| 1 | R | o | t | 000 ⇔ 255 0–100% | ||
| 2 | O | r | a | n | g | e 000 ⇔ 255 0–100% |
| 3 | G | r | ü | n | 000 ⇔ 255 0–100% | |
| 4 | K | ö | n | i | g | s b l a u 000 ⇔ 255 0– |
| 5 | B | l | a | u | 000 ⇔ 255 0–100% | |
| 6 Neongrün 000 ⇔ 255 0–100% | ||||||
| 7 | Zoom | 000 ⇔ 255 | Eng bis weit | |||
4Ch
| Kanal Funktion Wert Prozent/Einstellung | |||
| 1 Dimmer 000 ⇌ 255 0–100% | |||
| 2 | Farbtemperatur | 000 ⇌ 255 | Siehe Farbtemperatur-DMX-Tabelle |
| 3 | Farbton | 000 ⇌ 255 | -25–25 |
| 4 | Zoom | 000 ⇌ 255 | Eng bis weit |
1Ch
| Kanal Funktion Wert Prozent/Einstellung | |||
| 1 | Dimmer | 000 ⇔ 255 | 0–100% (Farbeinstellung über Menü) |
Address: Bruno-Bürgel-Str. 11
28759 Bremen
Germany Website: www.chauvetprofessional.eu
Voice: +49 421 62 60 20
