MANUAL DE USUARIO Ovation F-415VW Chauvet

La Guía de Referencia Rápida (GRR) del Ovation F-415VW contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration/.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.

- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo (IP20).

- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.

- NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.

- NO conecte este producto a un atenuador o reostato.

- CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.

- CUIDADO: Cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.

- USE un cable de seguridad cuando monte este producto en lo alto.

- Conecte este producto SOLO a un circuito con toma de tierra y protegido.

- Use SOLAMENTE los soportes de colgar/montar para mover este producto.

- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.

- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potestad del usuario para hacer funcionar el equipo.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite Contact Us para información de contacto.

Qué va Incluido

• Ovation F-415VW
• Cable de alimentación Neutrik ^ powerCON ^
• Marco de gel (Accesorios de 159 mm/6,25 in)
• Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Alimentación en Cadena

Puede enlazar hasta 12 productos Ovation F-415VW a 120 V, 21 productos a 208 V o 23 productos a 230 V. Nunca sobrepase este número. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro	Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo	Verde/Amarillo		Verde

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• No conecte nuna este producto a fuentes de alimentació de CA y CC al mismo tiempo.

Sustitución del Fusible

1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella N°2, desatornille la tapa del portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Power Diagram

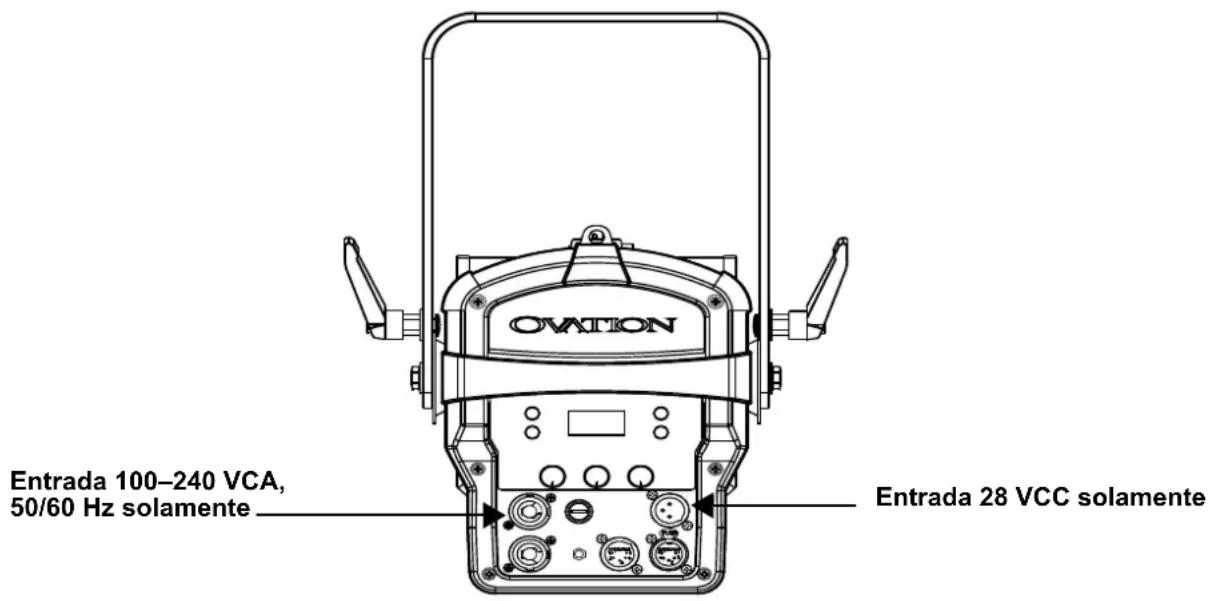

Ovation Entrada 100–240 VCA, 50/60 Hz solamente Entrada 28 VCC solamente

Enlace DMX

El Ovation F-415VW funcionará con un controlador DMX usando una conexión serial DMX de 5 pines. Hay un manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Ovation F-415VW usa una conexión de datos DMX de 5 pines para sus personalidades: 1Ch, 4Ch, 6Ch, 7Ch, 9Ch, 13Ch, 16Ch y 19Ch. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

Conexión Maestro/Esclavo

El Ovation F-415VW usa la conexión de datos DMX para su modo Maestro/Esclavo. Vea el Manual de Usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Ovation F-415VW admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

©

Mapa de Menú

Nivel Principal	Niveles de Programación Descripción
DMX Address	001-509*				Selecciona la dirección de inicio (*canal más alto restringido a la elección de personalidad)
DMX Channel	1Ch		Color Temperature		1 canal: atenuador
			Manual Color Mixer
	4Ch				4 canales: atenuador, temperatura de color, matiz, zoom
	6Ch				6 canales: 16 bits atenuador, temperatura de color, matiz, zoom, estroboscopio
	7Ch				7 canales: rojo, naranja, verde, azul real, azul, lima, zoom
	9Ch				9 canales: atenuador, rojo, naranja, verde, azul real, azul, lima, estroboscopio, zoom
	13Ch				13 canales: atenuador, rojo, naranja, verde, azul real, azul, lima, estroboscopio, temperatura de color, matiz, control, zoom, reinicio del motor
	16Ch				16 canales: 16 bits atenuador, 16 bits rojo, naranja, verde, azul real, azul y lima, estroboscopio, zoom
	19Ch				19 canales: 16-bits atenuador, 16 bits rojo, naranja, verde, azul real, azul y lima, estroboscopio, temperatura de color, matiz, zoom, control
Static	Color Temperature	2800K	Dimmer 0-255		Establece la temperatura de color y niveles atenuador y matiz (verde/magenta). Emula una lámpara de tungsteno a la temperatura del color especificada. Consulte el apartado Gráfico DMX de temperaturas de color para ver valores concretos.
		2900K
		3000K
		3100K
		3200K
		3300K
		3400K
		3500K
		3600K
		3700K
		3800K
		3900K
		4000K
		4100K
		4200K
		4300K	Hue -25-25
		4400K
		4500K
		4600K
		4700K
		4800K
		4900K
		5000K
		5100K
		5200K
		5300K
		5400K
		5500K
		5600K
		5700K
		6000K
		6500K
		7000K
		7500K
		8000K

Nivel Principal	Niveles de Programación			Descripción
Static	Manual Color Mixer	RedOrangeGreenRoyal BlueBlueLime	0-255	Combina rojo, naranja, verde, azul real, azul y lime para generar un color personalizado (0-100%)
Zoom 0-255 Controla el zoom
Red Shift	On			Imita la atenuación de una lámpara halógena
	Off
Master/ Slave	Master			Recibe señales DMX del controlador DMX (maestro)
	Slave Recibe señales del maestro
Dimmer Mode	Off Atenuador lineal
	Dimmer 1-3			Curvas de atenuador, rápido (Dimmer 1) a lento (Dimmer 3)
Dimmer Curve	S-CurveLinearSquareInverse Square			Configura la curva del atenuador
White Balance	Off			Utiliza la configuración de blanco predeterminada de fábrica
	Manual	Red	125-255	Establece el valor máximo de LED rojo
		Orange Establece el valor máximo de LED naranja
		Green Establece el valor máximo de LED verde
		Royal Blue Establece el valor máximo de LED azul real
		Blue Establece el valor máximo de LED azul
		Lime Establece el valor máximo de LED lima
LED Frequency	600Hz1200Hz2000Hz4000Hz6000Hz25KHz			Selecciona la frecuencia de emisión PWM
Fan Mode	Auto Establece el ventilador a modo auto
	On Establece el ventilador a modo siempre encendido
	Off Establece el ventilador siempre apagado
	Silent Establece el ventilador en silencio
Back Light	10S			Retro-iluminación de la pantalla se apaga después de 10 segundos de inactividad
	30S			Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad
	2Min			Retro-iluminación de la pantalla se apaga después de 2 minutos de inactividad
	Always On Retro-iluminación de la pantalla siempre activa
Information	Fixture Hours ____H			Muestra el nombre total de las horas del producto
	LED Hours ____H Muestra el total de horas de LED
	Version V._			Muestra instalada la versión de firmware
	UID ____			Muestra el UID # del producto
Reset Zoom w/ Power	No			Reinicia la configuración del zoom cuando el producto está apagado
	Yes
Factory Reset	No			Reinicia a la configuración de fábrica
	Yes

ADVERTENCIA: Cuando funcione en modo ventilador: apagado, el aparato estará más caliente al tacto que si se usan otros modos de ventilador. Utilice un equipo de protección adecuado para evitar quemaduras. Mantenga una distancia de seguridad con objetos inflamable.

AVISO: Cuando funcione en modo ventilador: apagado, bajará el rendimiento del aparato y no alcanzará los mismos niveles que cuando use otros modos de ventilador.

DMX Values

19Ch

Canal Función Valor Porcentaje/Configuración
1	A t e n		u a	d o r	000 ⇔ 255 0–100%
2	Atenuador fino		000 ⇔ 255	0–100%
3	R o j o		000	⇔ 255 0–100%
4 Rojo fino 000 ⇔ 255 0–100%
5	N a r a		n j	a	000 ⇔ 255 0–100%
6	Naranja fino		000 ⇔ 255	0–100%
7	Verde		000 ⇔ 255	0–100%
8	Verde fino		000 ⇔ 255	0–100%
9	Azul real		000 ⇔ 255	0–100%
10	Azul real fino		000 ⇔ 255	0–100%
11	Azul		000 ⇔ 255	0–100%
12	Azul fino		000 ⇔ 255	0–100%
13	Lima		000 ⇔ 255	0–100%
14	Lima fino		000 ⇔ 255	0–100%
15	Estroboscopio		000 ⇔ 010 Sin función
			011 ⇔ 255	Estroboscopio, lento a rápido
16	Temperatura de color		000 ⇔ 255	Referirse a Gráfico DMX de temperaturas de color
17	Matiz		000 ⇔ 255	-25–25
18	Zoom		000 ⇔ 255	Estrecho a ancho
19	Control(mantenga por 3 segundos,luego suelte)		000 ⇔ 007 Sin función
			008 ⇔ 015 Reinicia a el atenuador
			016 ⇔ 023 Cambio de rojo: encendido
			024 ⇔ 031 Cambio de rojo: apagado
			032 ⇔ 039 Curva de atenuador curva-S
			040 ⇔ 047 Curva de atenuador lineal
			048 ⇔ 055 Curva de atenuador cuadrado
			056 ⇔ 063 Curva de atenuador cuadrado inverso
			064 ⇔ 071 Modo atenuador apagado
			072 ⇔ 079 Modo atenuador 1
			080 ⇔ 087 Modo atenuador 2
			088 ⇔ 095 Modo atenuador 3
			096 ⇔ 103 Establece el ventilador a modo auto
			104 ⇔ 111	Establece el ventilador a modo siempre encendido
			112 ⇔ 119	Establece el ventilador siempre apagado
			120 ⇔ 127 Establece el ventilador en silencio
			128 ⇔ 255 Sin función (reservado)

16Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	Atenuador fino		000 ⇔ 255	0–100%
3	R o j o		000 ⇔ 255 0–100%
4 Rojo fino 000 ⇔ 255 0–100%
5	N a r a		n j	a 000 ⇔ 255 0–100%
6	Naranja fino		000 ⇔ 255	0–100%
7	Verde		000 ⇔ 255	0–100%
8	Verde fino		000 ⇔ 255	0–100%
9	Azul real		000 ⇔ 255	0–100%
10	Azul real fino		000 ⇔ 255	0–100%
11	Azul		000 ⇔ 255	0–100%
12	Azul fino		000 ⇔ 255	0–100%
13	Lima		000 ⇔ 255	0–100%
14	Lima fino		000 ⇔ 255	0–100%
15	Estroboscopio		000 ⇔ 010 Sin función
			011 ⇔ 255	Estroboscopio, lento a rápido
16	Zoom		000 ⇔ 255	Estrecho a ancho

13Ch

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Rojo	000 ⇔ 255	0–100%
3	Naranja	000 ⇔ 255	0–100%
4	Verde	000 ⇔ 255	0–100%
5	Azul real	000 ⇔ 255	0–100%
6	Azul	000 ⇔ 255	0–100%
7	Lima	000 ⇔ 255	0–100%
8 Estroboscopio		000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
9	Temperatura de color	000 ⇔ 255	Referirse a Gráfico DMX de temperaturas de color
10	Matiz	000 ⇔ 255	-25–25
11	Control(mantenga por 3 segundos,luego suelte)	000 ⇔ 007	Sin función
		008 ⇔ 015	Reinicia a el atenuador
		016 ⇔ 023	Cambio de rojo: encendido
		024 ⇔ 031	Cambio de rojo: apagado
		032 ⇔ 039	Curva de atenuador curva-S
		040 ⇔ 047	Curva de atenuador lineal
		048 ⇔ 055	Curva de atenuador cuadrado
		056 ⇔ 063	Curva de atenuador cuadrado inverso
		064 ⇔ 071	Modo atenuador apagado
		072 ⇔ 079	Modo atenuador 1
		080 ⇔ 087	Modo atenuador 2
		088 ⇔ 095	Modo atenuador 3
		096 ⇔ 103	Establece el ventilador a modo auto
		104 ⇔ 111	Establece el ventilador a modo siempre encendido
		112 ⇔ 119	Establece el ventilador siempre apagado
		120 ⇔ 127	Establece el ventilador en silencio
		128 ⇔ 255	Sin función (reservado)
12	Zoom	000 ⇔ 255	Estrecho a ancho
13	Reinicio del motor	000 ⇔ 200	Sin función
		201 ⇔ 220	Reinicio del motor
		221 ⇔ 255	Sin función

9Ch

Canal Función Valor Porcentaje/Configuración
1	A	t	e	n	u	a d o r 000 ⇔ 255 0–100%
2	R	o	j	o		000 ⇔ 255 0–100%
3	N	a	r	a	n	j a 000 ⇔ 255 0–100%
4	V	e	r	d	e	000 ⇔ 255 0–100%
5	A	z	u	l	r	e a l 000 ⇔ 255 0–100%
6	Azul				000 ⇔ 255	0–100%
7	Lima				000 ⇔ 255	0–100%
8 Estroboscopio					000 ⇔ 010 Sin función
					011 ⇔ 255	Estroboscopio, lento a rápido
9	Zoom				000 ⇔ 255	Estrecho a ancho

6Ch

Canal Función Valor Porcentaje/Configuración
1	R	o	j	o	000 ⇔ 255 0–100%
2	N	a	r	a	n j a 000 ⇔ 255 0–100%
3	Temperatura de color				000 ⇔ 255 Referirse a Gráfico DMX de temperaturas de color
4	Matiz				000 ⇔ 255 -25–25
5	Zoom				000 ⇔ 255 Estrecho a ancho
6 Estroboscopio					000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopio, lento a rápido

7Ch

Canal Función Valor Porcentaje/Configuración
1	R	o	j	o	000 ⇔ 255 0–100%
2	N	a	r	a	n	j a	000 ⇔ 255 0–100%
3	V	e	r	d	e	000 ⇔ 255 0–100%
4	A	z	u	l	r	e a l	000 ⇔ 255 0–100%
5	Azul				000 ⇔ 255	0–100%
6	Lima				000 ⇔ 255	0–100%
7	Zoom				000 ⇔ 255	Estrecho a ancho

4Ch

Canal Función Valor Porcentaje/Configuración
1	A t e n	u	a d o r	000 ⇔ 255 0–100%
2	Temperatura del color	000 ⇔ 255	Referirse a Gráfico DMX de temperaturas de color
3	Matiz	000 ⇔ 255	-25–25
4	Zoom	000 ⇔ 255	Estrecho a ancho

1Ch

Canal Función Valor Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100% (configura el color desde la pantalla de menú)

Descripción del Panel de Control
