MODE D'EMPLOI Ovation F-415VW Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Ovation F-415VW (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration/.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.
- N'utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement (IP20).
- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne.
• N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.
- ATTENTION : le boîtier de cet appareil est brûlant lors du fonctionnement.
- ATTENTION : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.
- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
- Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.
- Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiante maximale supportée par cet appareil est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. Consultez le site Contact Us pour trouver nos coordonnées.

Ce Qui est Inclus

• Ovation F-415VW

• Un cordon d'alimentation Neutrik ^ powerCON ^

• Cadre pour gélatine (159 mm/6,25 in accessoires)
  • Un Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Électrique

Vous pouvez connecter jusqu'à 12 Ovation F-415VW à 120 V, 21 unités à 208 V ou 23 unités à 230 V. Ne dépassez jamais cette limite. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Replacement du Fusible

1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis à tête n°2, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

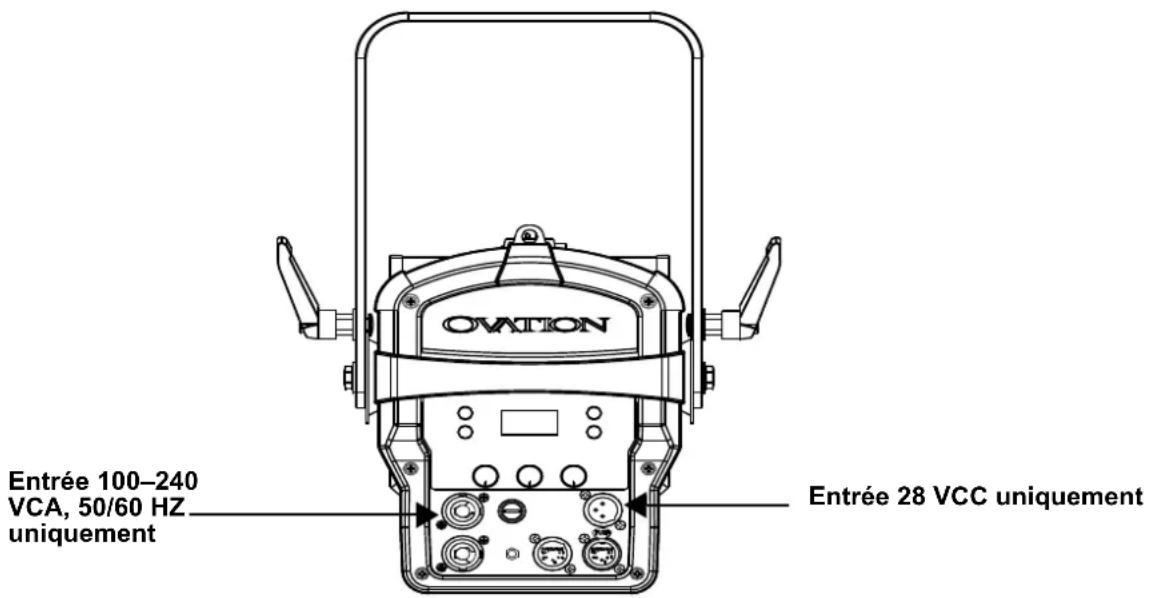

Diagramme de Puissance

Ovation Entrée 100-240 VCA, 50/60 HZ uniquement Entrée 28 VCC uniquement

Raccordement DMX

Le Ovation F-415VW fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX à 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Ovation F-415VW utilise une connexion de données DMX à 5 broches pour ses personnalités DMX: 1Ch, 4Ch, 6Ch, 7Ch, 9Ch, 13Ch, 16Ch et 19Ch. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

Connexion Maître/ Esclave

Le Ovation F-415VW utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation F-415VW supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/productcategory/truss-clamps/.

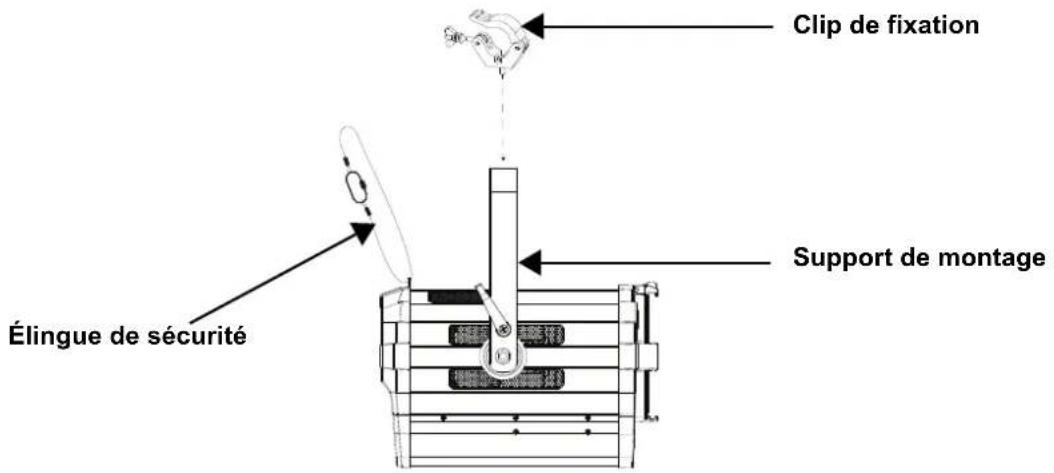

Schéma de Montage de l'Appareil

Clip de fixation Élingue de sécurité Support de montage

Montage en Hauteur

Gamme DMX des températures de couleur

Valeurs des Canaux DMX	Température de couleur	Valeurs des Canaux DMX	Température de couleur	Valeurs des Canaux DMX	Température de couleur
000 ⇔ 005	Pas de fonction	084 ⇔ 090	3900–4000K	168 ⇔ 174	5100–5200K
006 ⇔ 013	2800–2900K	091 ⇔ 097	4000–4100K	175 ⇔ 181	5200–5300K
014 ⇔ 020	2900–3000K	098 ⇔ 104	4100–4200K	182 ⇔ 188	5300–5400K
021 ⇔ 027	3000–3100K	105 ⇔ 111	4200–4300K	189 ⇔ 195	5400–5500K
028 ⇔ 034	3100–3200K	112 ⇔ 118	4300–4400K	196 ⇔ 202	5500–5600K
035 ⇔ 041	3200–3300K	119 ⇔ 125	4400–4500K	203 ⇔ 209	5600–5700K
042 ⇔ 048	3300–3400K	126 ⇔ 132	4500–4600K	210 ⇔ 216	5700–6000K
049 ⇔ 055	3400–3500K	133 ⇔ 139	4600–4700K	217 ⇔ 223	6000–6500K
056 ⇔ 062	3500–3600K	140 ⇔ 146	4700–4800K	224 ⇔ 230	6500–7000K
063 ⇔ 069	3600–3700K	147 ⇔ 153	4800–4900K	231 ⇔ 237	7000–7500K
070 ⇔ 076	3700–3800K	154 ⇔ 160	4900–5000K	238 ⇔ 244	7500–8000K
077 ⇔ 083	3800–3900K	161 ⇔ 167	5000–5100K	245 ⇔ 255	8000K

Les températures de couleur ci-dessus sont des rendus simulés de la sortie de couleur effectivement générée par comparaison avec une lampe tungstène à la température de couleur spécifiée. Chauvet ne donne aucune garantie sur la précision de la sortie de couleur.

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques
	Appuyez une fois puis tournez pour sélectionner la température de couleur. Appuyez à nouveau, puis tournez pour sélectionner la teinte
	Appuyez puis tournez pour augmenter ou diminuer le gradateur

Appuyez puis tournez pour augmenter ou diminuer le zoom

Tableu de Menu

Niveau Principal	Niveaux de Programmation Description
DMX Address 001-509*					Permet de sélectionner l'adresse de démarrage (*le canal le plus élevé est restreint à la personnalité choisie)
DMX Channel	1Ch		Color Temperature		1 canal: gradateur
			Manual Color Mixer
	4Ch				4 canaux: gradateur, température de couleur, teinte, zoom
	6Ch				6 canaux: gradateur 16-bit, température de couleur, teinte, zoom, stroboscope
	7Ch				7 canaux: rouge, orange, vert, bleu royal, bleu, lime, zoom
	9Ch				9 canaux: gradateur, rouge, orange, vert, bleu royal, bleu, lime, stroboscope, zoom
	13Ch				13 canaux: gradateur, rouge, orange, vert, bleu royal, bleu, lime, stroboscope, température de couleur, teinte, control, zoom, réinitialisation du moteur
	16Ch				16 canaux: gradateur 16-bit, rouge, orange, vert, bleu royal, bleu et lime16-bit, stroboscope, zoom
	19Ch				19 canaux: gradateur 16-bit, rouge, orange, vert, bleu royal, bleu et lime 16-bit, stroboscope, température de couleur, teinte, zoom, control
Static	Color Temperature	2800K	Dimmer 0-255		Permet de sélectionner le température de couleur, gradateur et teinte (vert/magenta) niveaux. Simule une lampe tungstène à la température de couleur spécifiée. Consultez la section Gamme DMX des températures de couleur pour en connaître les valeurs spécifiques.
		2900K
		3000K
		3100K
		3200K
		3300K
		3400K
		3500K
		3600K
		3700K
		3800K
		3900K
		4000K
		4100K
		4200K
		4300K	Hue -25-25
		4400K
		4500K
		4600K
		4700K
		4800K
		4900K
		5000K
		5100K
		5200K
		5300K
		5400K
		5500K
		5600K
		5700K
		6000K
		6500K
		7000K
		7500K
		8000K

Niveau Principal	Niveaux de Programmation			Description
Static	Manual Color Mixer	Red Orange Green Royal Blue Blue Lime	0-255	Combine les couleurs rouge, orange, vert, bleu royal, bleu et lime pour un résultat personnalisé (0-100%)
Zoom 0-255 Commande du zoom
Red Shift	On			Imite la gradation des lampes halogènes
	Off
Master/Slave	Master			Recevez le signal DMX du contrôleur DMX (maître)
	Slave			Recevoir le signal de l'unité maître (esclave)
Dimmer Mode	Off Gradateur linéaire
	Dimmer 1-3 Courbes de gradation rapide (Dimmer 1) à lent (Dimmer 3)
Dimmer Curve	S-Curve Linear Square Inverse Square			Définir la courbe de gradation
White Balance	Off Utilise le paramétrage de blanc définit en usine
	Manual	Red	125-255	Définit la valeur maximale de LED rouge
		Orange		Définit la valeur maximale de LED orange
		Green Définit la valeur maximale de LED vert
		Royal Blue Définit la valeur maximale de LED bleu royal
		Blue Définit la valeur maximale de LED bleu
		Lime Définit la valeur maximale de LED lime
LED Frequency	600Hz			Permet de sélectionner la fréquence de sortie MLI
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Réglez le ventilateur en mode automatique
	On Réglez le mode de ventilateur toujours
	Off Règle le ventilateur sur toujours
	Silent Règle le ventilateur sur silencieux
Back Light	10S			Désactive l'affichage rétro-éclairage après 10s d'inactivité
	30S			Désactive l'affichage rétro-éclairage après 30s d'inactivité
	2Min			Désactive l'affichage rétro-éclairage après 2 minutes d'inactivité
	Always On Affichage rétro-éclairage toujours active
Information	Fixture Hours	____H		Affiche le nombre total des heures du produit
	LED Hours	<____H>		Affiche le nombre total d'heures de LED
	Version	V._		Affiche la version du logiciel installée
	UID	--------		Affiche UID actuel
Reset Zoom w/ Power	No			Permet de réinitialiser les paramètres de zoom lorsque le produit est éteint
	Yes
Factory Reset	No			Permet de réinitialiser aux valeurs par défaut d'usine
	Yes

ATTENTION: Lors du fonctionnement en mode ventilateur: Lorsque le ventilateur est à l'arret, l'appareil devient plus chaud au toucher que lors de l'utilisation des autres modes de ventilateur. Utilisez un équipement de protection approprié pour prévenir des brûlures. Tenir à l'écart de tout objet inflammable.

REMARQUE: Lors du fonctionnement en mode ventilateur: Lorsque le ventilateur est à l'arret, le rendement de l'appareil est réduit et ne peut pas atteindre lesmêmes niveaux que lors de l'utilisation des autres modes de ventilateur.

DMX Values

19Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3 Rouge 000 ⇔ 255 0–100%
4 Rouge fin 000 ⇔ 255 0–100%
5	O r a n	g e	000 ⇔ 255 0–100%
6	O r a n	g e	f i n 000 ⇔ 255 0–100%
7	Vert	000 ⇔ 255	0–100%
8	Vert fin	000 ⇔ 255	0–100%
9	Bleu royal	000 ⇔ 255	0–100%
10	Bleu royal fin	000 ⇔ 255	0–100%
11	Bleu	000 ⇔ 255	0–100%
12	Bleu fin	000 ⇔ 255	0–100%
13	Lime	000 ⇔ 255	0–100%
14	Lime fin	000 ⇔ 255	0–100%
15 Stroboscope		000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide	011 ⇔ 255 Stroboscope, lent à rapide
16	Température de couleur	000 ⇔ 255	Consultez la section Gamme DMX des températures de couleur
17	Teinte	000 ⇔ 255	-25–25
18	Zoom	000 ⇔ 255	Étroit à large
19	Control(maintenez pendant3 secondes, puisrelâchez)	000 ⇔ 007 Pas de fonction008 ⇔ 015 Réinitialiser du gradateur016 ⇔ 023 Décalage rouge activé024 ⇔ 031 Décalage rouge desactivé032 ⇔ 039 Courbe de gradateur S-Curve040 ⇔ 047 Courbe de gradateur linéaire048 ⇔ 055 Courbe de gradateur carrée056 ⇔ 063 Courbe de gradateur carrée inverse064 ⇔ 071 Mode vitesse du gradateur désactivé072 ⇔ 079 Mode vitesse du gradateur 1080 ⇔ 087 Mode vitesse du gradateur 2088 ⇔ 095 Mode vitesse du gradateur 3096 ⇔ 103 Mode ventilateur automatique104 ⇔ 111 Mode ventilateur activé112 ⇔ 119 Mode ventilateur désactivé120 ⇔ 127 Mode ventilateur silencieux128 ⇔ 255 Pas de fonction (réservé)

16Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3 Rouge 000 ⇔ 255 0–100%
4 Rouge fin 000 ⇔ 255 0–100%
5 Orange 000 ⇔ 255 0–100%
6 Orange fin 000 ⇔ 255 0–100%
7	Vert	000 ⇔ 255	0–100%
8	Vert fin	000 ⇔ 255	0–100%
9	Bleu royal	000 ⇔ 255	0–100%
10	Bleu royal fin	000 ⇔ 255	0–100%
11	Bleu	000 ⇔ 255	0–100%
12	Bleu fin	000 ⇔ 255	0–100%
13	Lime	000 ⇔ 255	0–100%
14	Lime fin	000 ⇔ 255	0–100%
15	Stroboscope	000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide
16	Zoom	000 ⇔ 255 Étroit à large

13Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Rouge	000 ⇔ 255	0–100%
3	Orange	000 ⇔ 255	0–100%
4	Vert	000 ⇔ 255	0–100%
5	Bleu royal	000 ⇔ 255	0–100%
6	Bleu	000 ⇔ 255	0–100%
7	Lime	000 ⇔ 255	0–100%
8	Stroboscope	000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide
9	Température de couleur	000 ⇔ 255 Consultez la section Gamme DMX des températures de couleur
10	Teinte	000 ⇔ 255 -25–25
11	Control(maintenez pendant3 secondes, puisrelâchez)	000 ⇔ 007 Pas de fonction008 ⇔ 015 Réinitialiser du gradateur016 ⇔ 023 Décalage rouge activé024 ⇔ 031 Décalage rouge desactivé032 ⇔ 039 Courbe de gradateur S-Curve040 ⇔ 047 Courbe de gradateur linéaire048 ⇔ 055 Courbe de gradateur carrée056 ⇔ 063 Courbe de gradateur carrée inverse064 ⇔ 071 Mode vitesse du gradateur désactivé072 ⇔ 079 Mode vitesse du gradateur 1080 ⇔ 087 Mode vitesse du gradateur 2088 ⇔ 095 Mode vitesse du gradateur 3096 ⇔ 103 Mode ventilateur automatique104 ⇔ 111 Mode ventilateur activé112 ⇔ 119 Mode ventilateur désactivé120 ⇔ 127 Mode ventilateur silencieux128 ⇔ 255 Pas de fonction (réservé)
12	Zoom	000 ⇔ 255 Étroit à large
13	Réinitialisation dumoteur	000 ⇔ 200 Pas de fonction201 ⇔ 220 Réinitialisation du moteur221 ⇔ 255 Pas de fonction

9Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2 Rouge 000 ⇔ 255 0–100%
3	O r a n	g e	000 ⇔ 255 0–100%
4	V e r t	000 ⇔	255 0–100%
5	Bleu royal	000 ⇔ 255	0–100%
6	B l e u	000 ⇔	255 0–100%
7	Lime	000 ⇔ 255	0–100%
8 Stroboscope		000 ⇔ 010 P as de fonction011 ⇔ 255	Stroboscope, lent à rapide
9	Zoom	000 ⇔ 255	Étroit à large

6Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3	Température de couleur	000 ⇔ 255	Consultez la section Gamme DMX des températures de couleur
4	Teinte	000 ⇔ 255	-25–25
5	Zoom	000 ⇔ 255	Étroit à large
6 Stroboscope		000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide

7Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Rouge 000 ⇌ 255 0–100%
2	O r a n	g e	000 ⇌ 255 0–100%
3	V e r t	000 ⇌	255 0–100%
4	Bleu royal	000 ⇌ 255	0–100%
5	B l e u	000 ⇌	255 0–100%
6	Lime	000 ⇌ 255	0–100%
7	Zoom	000 ⇌ 255	Étroit à large

4Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2	Température de couleur	000 ⇔ 255	Consultez la section Gamme DMX des températures de couleur
3	Teinte	000 ⇔ 255	-25–25
4	Zoom	000 ⇔ 255	Étroit à large

1Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100% (couleur définie par le menu)
