BEDIENUNGSANLEITUNG Ovation F-915FC Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Ovation F-915FC finden Sie die wesentlichen Produktinformationen, wie etwa über den Anschluss, die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration/

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
  • NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
• VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
  • VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.
  • Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
• Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.

- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.

- Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20)

- NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.

- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Kontakt

Kunden außerhalb der USA, GB, Irland, Mexiko, Frankreichs, Deutschlands oder der Benelux-Staaten wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kunden innerhalb der USA, GB, Irland, Mexiko, Frankreichs, Deutschlands oder der Benelux-Länder verwenden bitte die Informationen unter Contact Us am Ende dieser Schnellanleitung.

Packungsinhalt

• Ovation F-915FC
• Neutrik® powerCON® Netzkabel

• Gel-Rahmen (Zubehör für 7,5"/191 mm)
- Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Sie können bis zu 6 Ovation F-915FC Geräte bei 120 V AC, 10 Geräte bei 208 V und 12 Geräte bei 230 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.

Wechselstromstecker

Anschluss Draht (USA) Draht (Europa Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Um Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

DMX-Verbindung

De Ovation F-915FC kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige DMX-Datenverbindung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der Ovation F-915FC nutzt zur Steuerung seiner DMX-Eigenschaften eine eine 5-polige DMX-Datenverbindung: 1 Ch, 3 Ch, 5 Ch, 7 Ch, 11 Ch, 13 Ch, 14 Ch, 17 Ch, und HSV. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Master/Slave-Schaltung

Der Ovation F-915FC verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen Master/Slave-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Der STRIKE Saber unterstützt das RDM-Protokoll, über das Feedback zur Überwachung der Änderungen der Menüoptionen gegeben wird. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise. Mindestens einen Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/

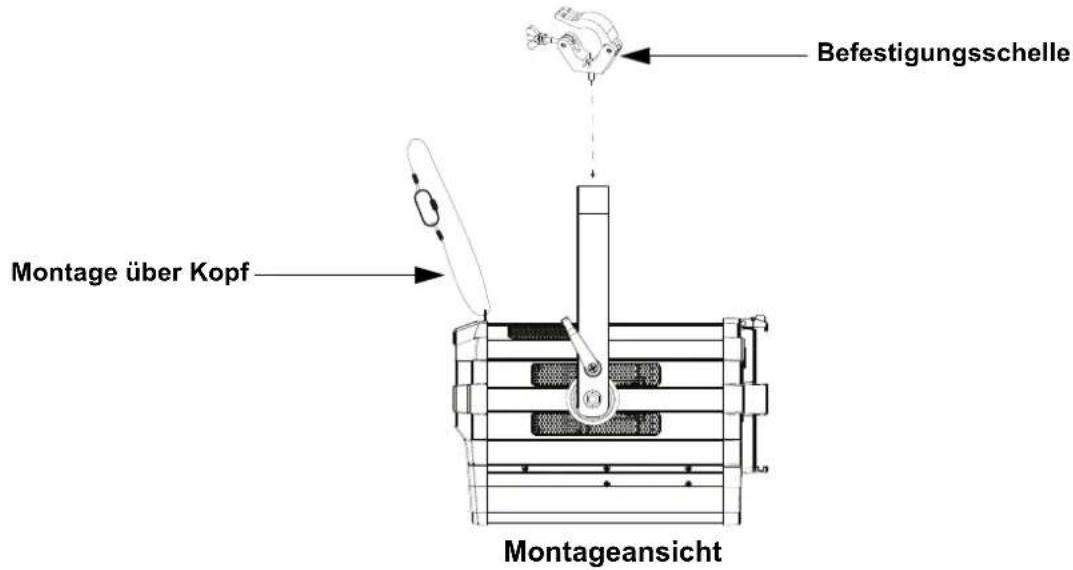

Ansicht Gerätemontage

Befestigungsschelle Montage über Kopf Montageansicht

Beschreibung des Bedienfeldes

Taste/Drehknopf Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion.
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
	Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion.
	Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion.
	Drücken und drehen Sie dieses Bedienelement zur Auswahl der Farbtemperatur
	Drücken und drehen Sie dieses Bedienelement zum Erhöhen oder Senken der Dimmung
	Drücken und drehen Sie dieses Bedienelement zum Vergrößern oder Verkleinern des Zoom

Virtuelles Farbrad (VCW)

Der Ovation F-915FC verfügt über eine Funktion mit der Bezeichnung Virtuelles Farbrad (Virtual Color Wheel, VCW). Diese Funktion steht als Stand-alone-Steuerungsmodus für die manuelle Bedienung sowie als Steuerungskanal bei ausgewählten DMX-Eigenschaften zur Verfügung. Es sind mehr als 30 von unseren Technikern vorgemischte Farben verfügbar, um die Programmierung einfacher zu gestalten. Die zum Mischen dieser Farben verwendeten DMX-Werte sind nachstehend angegeben. Sie können die Gesamtintensität des Ovation anpassen, um die Farben, mit denen Sie vertraut sind, besser nachzubilden. Auf unserer Website www.chauvetprofessional.com finden Sie eine Tabelle, mit deren Hilfe Sie unsere vorgemischten Farben mit beliebten Gel-Farben vergleichen können. Diese Tabelle dient einzig Vergleichszwecken und ist keine Gewähr dafür, dass unsere vorgemischten Farben mit einer der aufgeführten Gel-Farben übereinstimmen.

Tabelle: Virtuelles Farbrad

DMX-Kanal-Wert Anzeige auf Display		Roter Wert	Grüner Wert	Blauer Wert	Bernsteinfarbener Wert	Neongrüner Wert
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 013	C3050 - Md Yellow	233	163	020	123	255
014 ⇔ 021	C3040 - Lt Yellow	224	158	047	255	231
022 ⇔ 028	C3240 - Amb Yellow	180	060	000	245	255
029 ⇔ 035	C2340 - VLt Amber	245	107	081	255	213
036 ⇔ 043	C2040 - Lt Amber	230	130	062	255	155
044 ⇔ 051	C2050 - Md Amber	255	000	025	255	194
052 ⇔ 059	C2060 - Dk Amber	255	000	024	255	150
060 ⇔ 067	C1050 - Lt Red	255	037	027	030	038
068 ⇔ 075	C1080 - Md Red	255	004	017	000	000
076 ⇔ 083	C1020 - NC Pink	238	135	129	255	255
084 ⇔ 091	C1030 - Md Pink	255	131	120	255	195
092 ⇔ 099	C1630 - Dk Pink	255	165	123	255	210
100 ⇔ 107	C1250 - Md Red Amber	255	000	041	195	055
108 ⇔ 115	C1060 - Dk Red Amber	255	000	045	120	030
116 ⇔ 121	C1650 - Magenta	255	050	115	255	115
122 ⇔ 130	C6170 - Dk Magenta	255	035	117	000	000
131 ⇔ 138	C6020 - Lt Lavender	127	122	142	251	255
139 ⇔ 146	C5030 - Lt Blue	000	255	197	100	255
147 ⇔ 154	C5020 - VLt Blue	158	255	189	000	255
155 ⇔ 162	C5430 - Lt Blue 2	000	255	180	000	243
163 ⇔ 170	C5070 - Blue	043	255	210	043	036
171 ⇔ 178	C5050 - Md Blue	000	255	218	000	181
179 ⇔ 186	C5060 - Dk Blue	000	210	206	000	118
187 ⇔ 194	C5690 - Indigo	065	000	210	040	055
195 ⇔ 202	C5080 - VDk Blue	000	203	230	000	040
203 ⇔ 210	C5081 - VDk Blue2	040	199	240	000	045
211 ⇔ 218	C4370 - Yel Green	027	255	028	016	104
219 ⇔ 226	C4070 - Green	049	255	055	120	090
227 ⇔ 234	C4550 - Turquoise	060	230	109	000	245
235 ⇔ 242	C4560 - Aqua	020	240	126	036	255
243 ⇔ 250	C4570 - Blue Green	000	255	079	030	053
251 ⇔ 255	--	000	000	000	000	000

Hinweis: Die oben genannten Farben sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu anderen, ähnlich weißglühenden Produkten. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe.

Farbtemperatur-Tabelle

DMX-Kanal-Wert	Anzeige auf Display	Roter Wert	Grüner Wert	Blauer Wert	Bernsteinfarbener Wert	Neongrüner Wert
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	237	120	036	255	255
026 ⇔ 050	3000K	220	128	050	255	255
051 ⇔ 075	3200K	176	128	057	255	255
076 ⇔ 100	3500K	154	128	080	255	255
101 ⇔ 125	4000K	128	128	112	255	255
126 ⇔ 150	4500K	108	128	133	255	255
151 ⇔ 175	5000K	097	128	152	255	255
176 ⇔ 200	5600K	087	128	170	255	255
201 ⇔ 225	6000K	075	128	177	255	255
226 ⇔ 250	6500K	066	128	187	255	255
251 ⇔ 255	--	000	000	000	000	000

Hinweis: Die oben genannten Farbtemperaturen sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu einer Wolframlampe mit spezifizierter Farbtemperatur. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe.

Menüstruktur

Hauptebene	Programmierebenen Beschreibung
DMX Address	001-510*		Wählt die DMX-Adresse aus (der höchste Kanal ist auf die gewählte Eigenschaft beschränkt)
DMX Channel	1 Ch	Virtual Color Wheel	1-Kanal: RGBAL,VCW, FarbtemperaturColor Temperatur
		Manual Color Mixer
	3 Ch 3-Kanal: Dimmer, VCW, Farbtemperatur
	5 Ch 5-Kanal: RGBAL
	7 Ch 7-Kanal: Dimmer, RGBAL, Stroboskopeffekt
	11 Ch		11-Kanal: 16-Bit-Dimmer, RGBAL, Stroboskopeffekt, VCW, Farbtemperatur, Zoom
	13 Ch		13-Kanal: 16-Bit-Dimmer, 16-Bit-RGBW, Stroboskopeffekt
	14 Ch		14-Kanal: Dimmer, RGBAL, Stroboskopeffekt, VCW, Farbtemperatur, Auto-Show, Auto-Geschwindigkeit, Dimmungs-Geschwindigkeits-Modus, Zoom, Motorrücksetzung
	17 Ch		17-Kanal: 16-Bit-Dimmer, 16-Bit-RGBAL, Stroboskopeffekt, VCW, Farbtemperatur, Zoom, Motorrücksetzung
	HSV 3-Kanal: Farbton, Farbsättigung, Farbwert

Hauptebene	Programmierebenen Beschreibung
Virtual Color Wheel	Virtual Color Wheel	C3050-Md Yellow	Dimmer<000-255>	Das Virtuelle Farbrad simuliert die Ausgabe jeder Gel-Farbe. Für spezifische Werte, siehe den Abschnitt Tabelle: Virtuelles Farbrad
		C3040-Lt Yellow
		C3240-Amb Yellow
		C2340-VLt Amber
		C2040-Lt Amber
		C2050-Md Amber
		C2060-Dk Amber
		C1050-Lt Red
		C1080-Md Red
		C1020-NC Pink
		C1030-Md Pink
		C1630-Dk Pink
		C1250-Md Red Amber
		C1060-Dk Red Amber
		C1650-Magenta
		C6170-Dk Magenta
		C6020-Lt Lavender
		C5030-Lt Blue
		C5020-VLt Blue
		C5430-Lt Blue2
		C5070-Blue
		C5050-Md Blue
		C5060-Dk Blue
		C5690-Indigo
		C5080-VDk Blue
		C5081-VDk Blue2
		C4370-Yel Green
		C4070-Green
		C4550-Turquoise
		C4560-Aqua
		C4570-Blue Green
	Color Temperature	2800K	Dimmer<000-255>	Voreinstellung der weißen Farbtemperaturen. Bildet eine Wolframlampe mit der spezifizierten Farbtemperatur ab. Für spezifische Werte, siehe den Abschnitt Farbtemperatur-Tabelle.
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red	<000-255>	Kombiniert rote, grüne, blaue, bernsteinfarbene und neongrüne Farben zu einer benutzerdefinierten Farbe (0-100%)
		Green
		Blue
		Amber
		Lime
Auto Show	Auto 1-5 <001-100>			Wählt das Auto-Programm und die Programm-Geschwindigkeit aus
Zoom 0-255				Zur Steuerung des Zoom
Master/Slave	Master			DMX-Modus (Master)
	Slave			Slave-Modus
Dimmer Mode	Off			Linearer Dimmer
	Dimmer 1-3			Dimmungskurven Dimmer 1 (schnell) nach Dimmer 3 (langsam)
White Balance	Off			Verwendet die werksseitig voreingestellte Standardeinstellung "Weiß"
	Manual	Red	<125-255>	Stellt den maximalen Wert der roten LED ein
		Green		Stellt den maximalen Wert der grünen LED ein
		Blue		Stellt den maximalen Wert der blauen LED ein
		Amber		Stellt den maximalen Wert der bernsteinfarbenen LED ein
		Lime		Stellt den maximalen Wert der neongrünen LED ein
LED Frequency	600Hz			Stellt die PWM-Frequenz ein
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto			Stellt den Lüfter auf den Auto-Modus ein
	On			Stellt den Lüfter auf den "immer eingeschaltet"-Modus ein
	Off			Setzt den Lüfter auf immer aus
	Silent			Stellt den Lüfter auf lautlos
Back Light	10S			Damit wird die Hintergrundbeleuchtung der Anzeige nach 10 Sekunden Inaktivität ausgeschaltet
	30S			Damit wird die Hintergrundbeleuchtung der Anzeige nach 30 Sekunden Inaktivität ausgeschaltet
	2Min			Damit wird die Hintergrundbeleuchtung der Anzeige nach 2 Minuten Inaktivität ausgeschaltet
	On			Hintergrundbeleuchtung immer an
Information	Fixture Hours <__ ___ _H>			Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
	Version <V_._>			Zeigt die aktuelle Firmware-Version an
	UID <_______>			Zeigt die Geräte-UID an
Reset Zoom w/ Power	No			Hält den Zoom in der letzten Position, wenn das Gerät eingeschaltet wird
	Yes			Setzt den Zoom auf die Startposition zurück, wenn das Gerät eingeschaltet wird
Reset Factory	No			Damit stellen Sie das Gerät auf die Werkseinstellungen zurück
	Yes

DMX-Werte

17 Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000				255 0-100%
2 Dimmer, fein 000				255 0-100%
3	R o t			000 255 0-100%
4 Rot, fein 000				255 0-100%
5	G r ü n			25500-100%
6	G r ü n			, 255 0-100% e i n 000
7	B l a u			25500-100%
8 Blau, fein 000				255 0-100%
9 Bernsteinfarben 000				255 0-100%
10	Bernsteinfarben, fein			000 255 0-100%
11	Neongrün			000 255 0-100%
12	Neongrün, fein			000 255 0-100%
13	Stroboskop			000 010 Keine Funktion011 255 Blitzfrequenz (von langsam nach schnell)
14	Virtuelles Farbrad			000 255 Siehe Tabelle: Virtuelles Farbrad
15	Farbtemperatur			000 255 Siehe Farbtemperatur-Tabelle
16	Zoom			000 255 Eng bis weit
17	Motor Reset			000 200 Keine Funktion201 220 Motorzurücksetzung221 255 Keine Funktion

14 Ch

Kanal	Funktion	Wert	Prozent/Einstellung
1 Dimmer 000		255	0–100%
2	R o t	255	00000%
3	G r ü n	255	0–100% 000
4	B l a u	255	0–100% 000
5 Bernsteinfarben 000		255	0–100%
6 Neongrün 000		255	0–100%
7 Stroboskop		000 010011 255	Keine FunktionBlitzfrequenz (von langsam nach schnell)
8 Virtuelles Farbrad 000		255	Siehe Tabelle: Virtuelles Farbrad
9	Farbtemperatur	000 255	Siehe Farbtemperatur-Tabelle
10	Auto-Programme	000 010011 060061 110111 160161 210211 255	Keine FunktionAuto-Programm 1Auto-Programm 2Auto-Programm 3Auto-Programm 4Auto-Programm 5
11	Geschwindigkeit des Auto-Programms	000 255	Auto-Geschwindigkeit (von langsam nach schnell)
12	Dimmungs-Geschwindigkeits-Modus	000 051052 101102 152153 203204 255	Keine FunktionDimmungs-Geschwindigkeits-Modus ausDimmungs-Geschwindigkeits-Modus 1Dimmungs-Geschwindigkeits-Modus 2Dimmungs-Geschwindigkeits-Modus 3	Für 3Sekunden gehalten:Überschreibt und ändertMenüauswahl
13	Zoom	000 255	Eng bis weit
14	Motor Reset	000 200201 220221 255	Keine FunktionMotorzurücksetzungKeine Funktion

13 Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000				255 0-100%
2 Dimmer, fein 000				255 0-100%
3	R o t			00255 0-100%
4 Rot, fein 000				255 0-100%
5	G r ü n			255 0-100%
6	G r ü n			,255 0-100% f e i n 000
7	B l a u			255 0-100% 000
8 Blau, fein 000				255 0-100%
9	B e r n			s 255 0-100% e i n f a r b
10	Bernsteinfarben, fein			000 255 0-100%
11	Neongrün			000 255 0-100%
12	Neongrün, fein			000 255 0-100%
13	Stroboskop			000 010011 255	Keine FunktionBlitzfrequenz (von langsam nach schnell)

11 Ch

Kanal	Funktion				Wert	Prozent/Einstellung
1 Dimmer			000		255	0–100%
2 Dimmer, fein			000		255	0–100%
3	R	o	t		255	0–100%
4	G	r	ü	n	255	0–100%000
5	B	l	a	u	255	0–100%000
6	B	e	r	n	s 255	0–100% i n f a r b
7 Neongrün			000		255	0–100%
8 Stroboskop					000 010011 255	Keine FunktionBlitzfrequenz (von langsam nach schnell)
9 Virtuelles Farbrad			000		255	SieheTabelle: Virtuelles Farbrad
10	Farbtemperatur				000 255	SieheFarbtemperatur-Tabelle
11	Zoom				000 255	Eng bis weit

7 Ch

Kanal	Funktion				Wert	Prozent/Einstellung
1 Dimmer			000		255	0–100%
2	R	o	t		255	00000%
3	G	r	ü	n	255	0–100%000
4	B	l	a	u	255	0–100%000
5	B	e	r	n	s 255	0–100% i n f a r b
6 Neongrün			000		255	0–100%
7 Stroboskop					000 010011 255	Keine FunktionBlitzfrequenz (von langsam nach schnell)

5 Ch

Kanal Funktion Wert Prozent/Einstellung
1	R	o	t		000 ⇔ 255 0-100%
2	G	r	ü	n	⇔ 25500-100%
3	B	l	a	u	⇔ 25500-100%
4 Bernsteinfarben 000					⇔ 255 0-100%
5 Neongrün 000					⇔ 255 0-100%

3 Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000		⇔ 255 0-100%
2 Virtuelles Farbrad 000		⇔ 255	Siehe Tabelle: Virtuelles Farbrad
3	Farbtemperatur	000 ⇔ 255	Siehe Farbtemperatur-Tabelle

1 Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000	255 0–100%

HSV

Kanal Funktion Wert Prozent/Einstellung
1 Schattierung			000		255 0-100%
2 Sättigung			000		255 0-100%
3	W	e	r	t	255 0-100%		000

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Email: [e-mail]

Germany Website: www.chauvetprofessional.eu

Voice: [phone]

Chauvet Mexico
