Ovation C-805FC - Projecteur lumineux Chauvet - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Projecteur LED à lentille, 8x50W RGBAL (Rouge, Vert, Bleu, Ambre, Blanc)
Flux Lumineux	Jusqu'à 7000 lumens
Température de Couleur	3200K à 5600K
Angle de Faisceau	25°
Modes de Contrôle	DMX, Mode autonome, Mode maître/esclave
Connectivité	Entrée et sortie DMX 3 et 5 broches, alimentation PowerCON
Utilisation	Idéal pour les théâtres, événements en direct, et installations permanentes
Maintenance	Nettoyage régulier des lentilles et vérification des connexions électriques
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'eau
Informations Générales	Poids : 5.5 kg, Dimensions : 30 x 30 x 20 cm

FOIRE AUX QUESTIONS - Ovation C-805FC Chauvet

Comment puis-je résoudre un problème d'alimentation avec le Chauvet Ovation C-805FC?

Vérifiez que le câble d'alimentation est correctement connecté à la prise murale et à l'appareil. Assurez-vous également que la prise fonctionne en testant avec un autre appareil.

Que faire si la lumière ne s'allume pas?

Assurez-vous que l'appareil est sous tension. Vérifiez les fusibles et remplacez-les si nécessaire. Si la lumière ne s'allume toujours pas, contactez le service client.

Comment configurer le Chauvet Ovation C-805FC pour un contrôle DMX?

Accédez au menu de configuration et sélectionnez le mode DMX. Réglez ensuite l'adresse DMX souhaitée à l'aide des boutons de navigation.

Pourquoi le Chauvet Ovation C-805FC ne répond-il pas aux commandes DMX?

Vérifiez que le câble DMX est correctement connecté. Assurez-vous également que l'adresse DMX est correctement configurée et que le contrôleur DMX fonctionne.

Comment nettoyer le Chauvet Ovation C-805FC?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs.

Que faire si les couleurs ne s'affichent pas correctement?

Vérifiez si les paramètres de couleur sont correctement configurés dans le mode choisi. Si le problème persiste, réinitialisez l'appareil aux paramètres d'usine.

Comment mettre à jour le firmware du Chauvet Ovation C-805FC?

Téléchargez la dernière version du firmware depuis le site officiel de Chauvet. Suivez les instructions fournies pour effectuer la mise à jour via USB.

Où puis-je obtenir des pièces de rechange pour le Chauvet Ovation C-805FC?

Les pièces de rechange peuvent être commandées via le site officiel de Chauvet ou auprès de revendeurs autorisés.

Le Chauvet Ovation C-805FC émet des bruits étranges, que faire?

Vérifiez si l'appareil est correctement fixé et s'il n'y a pas d'objets obstruant le ventilateur. Si le bruit persiste, contactez le service client.

Quelle est la durée de la garantie du Chauvet Ovation C-805FC?

La garantie standard est de 2 ans à partir de la date d'achat, sous réserve de respecter les conditions d'utilisation.

MODE D'EMPLOI Ovation C-805FC Chauvet

À Propos de ce Manuel

Le Manuel de Référence du (MR) Ovation C-805FC reprend des informations de base sur ce produit notamment en matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• N'ouvrez PAS ce produit. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- ATTENTION: le boîtier de ce produit est brûlant lors du fonctionnement.
• Montez toujours ce produit dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.
- N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement. (IP20)
- N'utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.
- Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.
• Transportez/Suspendez ce produit UNIQUEMENT au moyen de la poignée ou lyre de suspension dont il est doté.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiante maximale supportée par ce produit est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes:

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'equipement.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Ce qui est Inclus

• Ovation C-805FC
• Cordon d'alimentation Neutrik ^® powerCON ^®
- 2 supports de gélatine 5,32 × 9,65 pouces (135 x 245 mm)

• 2 supports Omega (x2)
• Manuel de Référence

Alimentation CA

Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Électrique

Vous pouvez connecter jusqu'à 11 Ovation C-805FC à 120 V, 19 unités à 208 V ou 21 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion Câble (États-Unis) Câble (Europe) Couleur de la Vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du Fusible

1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis Phillips à tête n° 2, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Ovation C-805FC fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Ovation C-805FC utilise une connexion de données DMX standard pour ses personnalités DMX: composées de 3CH à 31CH en mode 1 cellule et 2 cellules:

	DMX-VCW-CCT	RGB	RGBA	RGBAL	RGB EXT	RGBA EXT	RGBAL EXT	RGBAL Fine	RGBAL FULL
1 Cellule	3	3	4	5	8	9	10	10	17

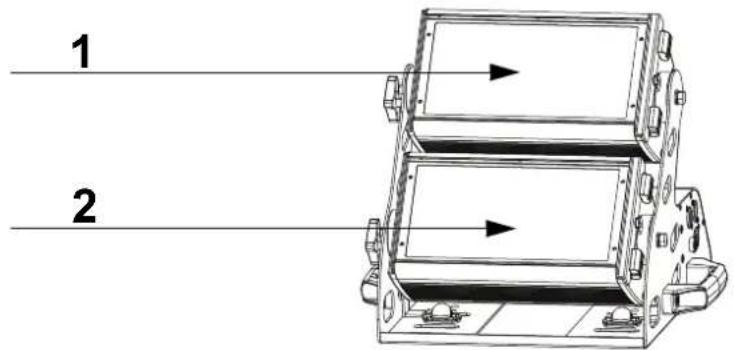

2 Cellules	N/A	6	8	10	15	17	19	20	31

Consultez le manuel d'utilisation pour connecter et configurer le système DMX.

Connexion Maître/Esclave

Le Ovation C-805FC utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation C-805FC supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/productcategory/truss-clamps/.

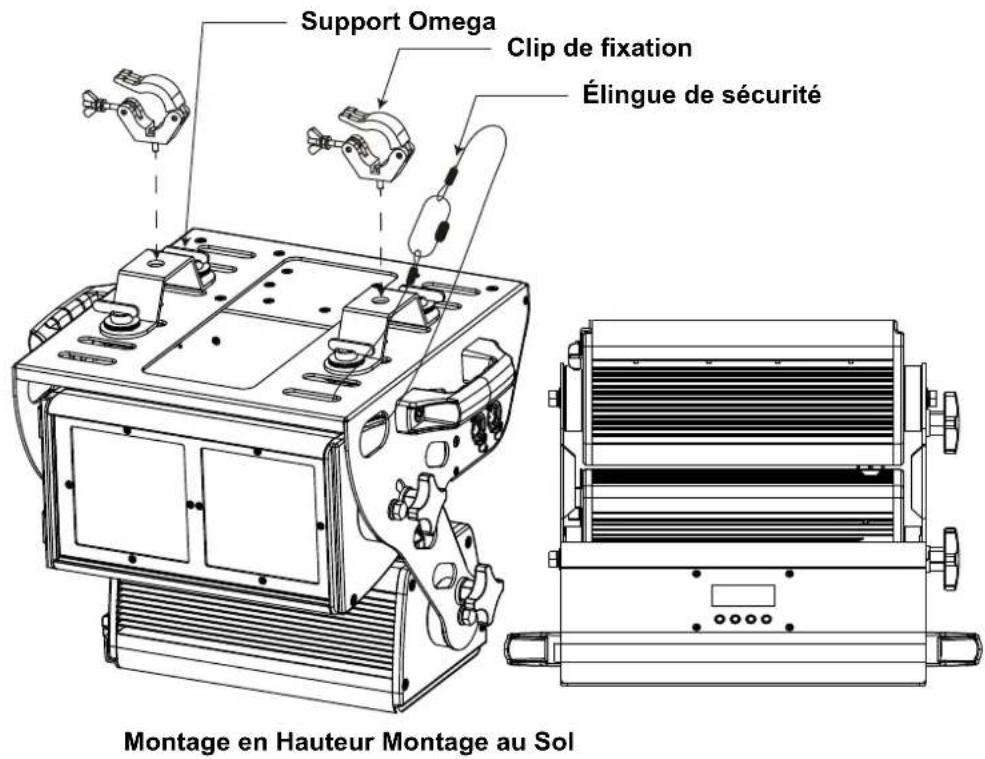

Schéma de Montage de l'appareil

Support Omega Clip de fixation Élingue de sécurité Montage en Hauteur Montage au Sol

Roue de Couleurs Virtuelles (VCW)

Le Ovation C-805FC dispose d'une fonction appelée Roue de Couleur Virtuelle (VCW - Virtual Color Wheel). Cette fonction est disponible en mode de contrôle autonome pour une utilisation manuelle mais également en tant que canal de contrôle dans certaines personnalités DMX. Plus de 30 couleurs pré-mélangées, personnalisées par nos ingénieurs, sont disponibles pour faciliter la programmation.

Les valeurs DMX utilisées pour mélanger ces couleurs sont indiquées ci-dessous. Vous pouvez ajuster l'intensité globale du Ovation afin de reproduire plus fidèlement les couleurs que vous avez l'habitude d'utiliser. Un graphique est disponible sur notre site Web à l'adresse www.chauvetprofessional.com pour comparer nos couleurs pré-mélangées avec des couleurs de gel populaires. Ce tableau est fournit uniquement à des fins de comparaison et ne certifie pas que nos couleurs pré-mélangées correspondent aux couleurs de gel énumérées.

Gamme de couleurs

Valeurs DMX	Affichage à l'Écran	Valeur Rouge	Valeur Vert	Valeur Bleu	Valeur Ambre	Valeur Lime
000 ⇔ 005	- 000 000 000 000 000
006 ⇔ 013	C3050 - Md Yellow	246	195	028	176	212
014 ⇔ 021	C3040 - Lt Yellow	251	175	043	203	203
022 ⇔ 028	C3240 - Amb Yellow	227	185	002	235	191
029 ⇔ 035	C2340 - VLt Amber	255	143	064	085	175
036 ⇔ 043	C2040 - Lt Amber	255	169	063	219	070
044 ⇔ 051	C2050 - Md Amber	255	162	006	244	136
052 ⇔ 059	C2060 - Dk Amber	250	126	031	243	119
060 ⇔ 067	C1050 - Lt Red	255	080	038	050	029
068 ⇔ 075	C1080 - Md Red	215	005	033	002	002
076 ⇔ 083	C1020 - NC Pink	255	129	105	250	222
084 ⇔ 091	C1030 - Md Pink	255	064	104	217	238
092 ⇔ 099	C1630 - Dk Pink	255	068	106	245	252
100 ⇔ 107	C1250 - Md Red Amber	255	049	046	164	108
108 ⇔ 115	C1060 - Dk Red Amber	255	015	058	167	000
116 ⇔ 121	C1650 - Magenta	255	020	105	255	132
122 ⇔ 130	C6170 - Dk Magenta	255	000	106	009	101
131 ⇔ 138	C6020 - Lt Lavender	255	202	117	017	227
139 ⇔ 146	C5030 - Lt Blue	177	255	169	219	230
147 ⇔ 154	C5020 - VLt Blue	190	225	152	238	235
155 ⇔ 162	C5430 - Lt Blue 2	101	255	153	218	137
163 ⇔ 170	C5070 - Blue	048	175	155	000	124
171 ⇔ 178	C5050 - Md Blue	127	187	138	081	136
179 ⇔ 186	C5060 - Dk Blue	082	217	218	154	219
187 ⇔ 194	C5690 - Indigo	100	000	160	000	000
195 ⇔ 202	C5080 - VDk Blue	055	150	150	000	020
203 ⇔ 210	C5081 - VDk Blue 2	015	100	092	035	030
211 ⇔ 218	C4370 - Yel Green	020	123	025	049	051
219 ⇔ 226	C4070 - Green	047	094	032	043	039
227 ⇔ 234	C4550 - Turquoise	091	180	084	123	175
235 ⇔ 242	C4560 - Aqua	063	147	075	094	133
243 ⇔ 250	C4570 - Blue Green	043	170	073	043	087
251 ⇔ 255	--	000	000	000	000	000

Les couleurs ci-dessus sont des rendus simulés de couleurs produits sur base des couleurs émises par les appareils à incandescence. Chauvet ne peut garantir l'exactitude du rendu d'une couleur.

Gamme des températures de couleur

Valeurs DMX	Affichage à l'Écran	Valeur Rouge	Valeur Vert	Valeur Bleu	Valeur Ambre	Valeur Lime
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	237	120	036	255	255
026 ⇔ 050	3000K	220	128	050	255	255
051 ⇔ 075	3200K	176	128	057	255	255
076 ⇔ 100	3500K	154	128	080	255	255
101 ⇔ 125	4000K	128	128	112	255	255
126 ⇔ 150	4500K	108	128	133	255	255
151 ⇔ 175	5000K	097	128	152	255	255
176 ⇔ 200	5600K	087	128	170	255	255
201 ⇔ 225	6000K	075	128	177	255	255
226 ⇔ 250	6500K	066	128	187	255	255
251 ⇔ 255	--	000	000	000	000	000

Les températures de couleur ci-dessus sont des rendus simulés de la sortie de couleur effectivement générée par comparaison avec une lampe tungstène à la température de couleur spécifiée. Chauvet ne donne aucune garantie sur la précision de la sortie de couleur.

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques

Code d'accès

Une fois affiché, saisissez le code d'accès suivant comme suit: , , , , .

Ce code ne peut pas être modifié et doit être saisi sur demande.

Tableau de Menu

Menu Principal	Niveaux de Programmation Description
Start Address	1-510*		Permet de sélectionner l'adresse de démarrage (*le canal le plus élevé est restreint à la personnalité choisie)
Personality 1-Cell	1-Cell	DMX-VCW-CCT 3CH	3 canaux: gradation, roue de couleur virtuelle, température de couleur
		RGB 3CH 3-canaux: RGB
		RGBA 4CH 4-canaux: RGBA
		RGBAL 5CH 5-canaux: RGBAL
		RGB EXT 8CH	8 canaux: gradation 16-bit, RGB, roue de couleur virtuelle, température de couleur, stroboscope
		RGBA EXT 9CH	9 canaux: gradation 16-bit, RGBA, roue de couleur virtuelle, température de couleur, stroboscope
		RGBAL EXT 10CH	10 canaux: gradation 16-bit, RGBAL, roue de couleur virtuelle, température de couleur, stroboscope
		RGBAL Fine 10CH	10 canaux: RGBAL 16-bit
		RGBAL FULL 17CH	17 canaux: gradation 16-bit, RGBAL 16-bit, roue de couleur virtuelle, température de couleur, stroboscope, macros de couleurs, mode gradation

Menu Principal	Niveaux de Programmation Description
Personality (cont.)	2-Cell		RGB 6CH 6 canaux:	RGB (par cellule)
			RGBA 8CH 8 canaux:	RGBA (par cellule)
			RGBAL 10CH 10 canaux:	RGBAL (par cellule)
			RGB EXT 15CH	15 canaux: gradation 16-bit, RGB (par cellule), roue de couleur virtuelle (par cellule), température de couleur (par cellule), stroboscope (par cellule)
			RGBA EXT 17CH	17 canaux: gradation 16-bit, RGBA (par cellule), roue de couleur virtuelle (par cellule), température de couleur (par cellule), stroboscope (par cellule)
			RGBAL EXT 19CH	19 canaux: gradation 16-bit, RGBAL (par cellule), roue de couleur virtuelle (par cellule), température de couleur (par cellule), stroboscope (par cellule)
			RGBAL Fine 20CH 20 canaux:	RGBAL 16-bit (par cellule)
			RGBAL FULL 31CH	31 canaux: gradation 16-bit, 16-bit RGBAL (par cellule), roue de couleur virtuelle (par cellule), température de couleur (par cellule), stroboscope (par cellule), macros de couleurs, mode gradation
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow	Dimmer 0–100	Roue de Couleurs Virtuelles (VCW) simule le rendu des gélatines de couleur. Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
Virtual Color Wheel (cont.)	Color Temperature	2800K		Dimmer 0-100
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red
		Green
		Blue
		Amber
		Lime
Auto Show	Auto 1		Speed 1-100
	Auto 2
	Auto 3
	Auto 4
	Auto 5
	Auto 6
	Auto 7
	Auto 8
	Auto 9
	Fade
Master/Slave	Master Mode maître
	Slave Mode esclave
Dimmer Mode	Off Assombrissement linéaire
	Dimmer 1 Courbe de gradation rapide
	Dimmer 2 Courbe de gradation intermédiaire
	Dimmer 3 Courbe d'assombrissement lente
White Balance	Off			Utilise le paramétrage de blanc définit en usine
	Manual	Red		Définit la valeur maximale de LED rouge
		Green Définit la valeur maximale de LED verte
		Blue Définit la valeur maximale de LED bleue
		Amber Définit la valeur maximale de LED ambre
		Lime Définit la valeur maximale de LED lime
LED Frequency	600Hz			Permet de sélectionner la fréquence de sortie MLI
	1200Hz
	2000Hz
	2400Hz
	6000Hz
	18KHz
	25KHz
Display	Normal Orientation de l'affichage normale
	Inverse Affichage renversé
Menu Principal	Niveaux de Programmation Description
Back Light	10S		Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité
	30S		Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité
	2Min		Désactive l'affichage rétro-éclairage après 2 minutes d'inactivité
	On Affichage rétro-éclairage toujours active
Information	Fixture Hours ____	Affiche le nombre total des heures du produit
	Version V__.-V__	Affiche la version du logiciel installée
	Device ID ____	____ Affiche l'ID de l'appareil
	UID ____	____ Affiche UID actuel #
Factory Setting	No		Permet de réinitialiser aux valeurs par défaut d'usine
	Yes

Valeurs 2 Cellules DMX

Cellules du Ovation C-805FC pour Commande DMX

1 2

RGBAL Full 31 CH

Canal Fonction Valeur Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2 Gradateur fin 000 ⇔ 255 0–100%
3 Rouge 1 000 ⇔ 255 0–100%
4 Rouge fin 1 000 ⇔ 255 0–100%
5	V e r t	1	000 ⇔ 255 0–100%
6	V e r t	f	i n 1	000 ⇔ 255 0–100%
7	Bleu 1	000 ⇔ 255	0–100%
8	Bleu fin 1	000 ⇔ 255	0–100%
9	Ambre 1	000 ⇔ 255	0–100%
10	Ambre fin 1	000 ⇔ 255	0–100%
11	Lime 1	000 ⇔ 255	0–100%
12	Lime fin 1	000 ⇔ 255	0–100%
13	Roue de Couleurs Virtuelles 1	000 ⇔ 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
14	Température de la Couleur 1	000 ⇔ 255	Consultez la section Gamme des températures de couleur pour les valeurs spécifiques
15	Stroboscope 1	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
16	Rouge 2	000 ⇔ 255	0–100%
17	Rouge fin 2	000 ⇔ 255	0–100%
18	Vert 2	000 ⇔ 255	0–100%
19	Vert fin 2	000 ⇔ 255	0–100%
20	Bleu 2	000 ⇔ 255	0–100%
21	Bleu fin 2	000 ⇔ 255	0–100%
22	Ambre 2	000 ⇔ 255	0–100%
23	Ambre fin 2	000 ⇔ 255	0–100%
24	Lime 2	000 ⇔ 255	0–100%
25	Lime fin 2	000 ⇔ 255	0–100%
26	Roue de Couleurs Virtuelles 2	000 ⇔ 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
27	Température de la Couleur 2	000 ⇔ 255	Consultez la section Gamme des températures de couleur pour les valeurs spécifiques
28	Stroboscope 2	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
29	Stroboscope tous	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
30	Macros de couleur	000 ⇔ 015	Pas de fonction
		016 ⇔ 255	Macros de couleur
31	Vitesse du gradateur	000 ⇔ 051	Vitesse du gradateur prédéfinie depuis le menu
		052 ⇔ 101	Gradateur linéaire
		102 ⇔ 152	Courbe de gradation non linéaire 1 (le plus rapide)
		153 ⇔ 203	Courbe de gradation non linéaire 2
		204 ⇔ 255	Courbe de gradation non linéaire 3 (le moins rapide)

RGBAL Fine 20CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Rouge 1 000 ⇌ 255 0–100%
2 Rouge fin 1 000 ⇌ 255 0–100%
3	V e r t	1	000 ⇌ 255 0–100%
4	V e r t	f	i n 1 000 ⇌ 255 0–100%
5	B l e u	1	000 ⇌ 255 0–100%
6 Bleu fin 1 000 ⇌ 255 0–100%
7	Ambre 1	000 ⇌ 255	0–100%
8 Ambre fin 1 000 ⇌ 255 0–100%
9	Lime 1	000 ⇌ 255	0–100%
10	Lime fin 1	000 ⇌ 255	0–100%
11	Rouge 2	000 ⇌ 255	0–100%
12	Rouge fin 2	000 ⇌ 255	0–100%
13	Vert 2	000 ⇌ 255	0–100%
14	Vert fin 2	000 ⇌ 255	0–100%
15	Bleu 2	000 ⇌ 255	0–100%
16	Bleu fin 2	000 ⇌ 255	0–100%
17	Ambre 2	000 ⇌ 255	0–100%
18	Ambre fin 2	000 ⇌ 255	0–100%
19	Lime 2	000 ⇌ 255	0–100%
20	Lime fin 2	000 ⇌ 255	0–100%

RGBAL EXT 19CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3 Rouge 1 000 ⇔ 255 0–100%
4	Vert 1	000 ⇔ 255	0–100%
5	Bleu 1	000 ⇔ 255	0–100%
6	Ambre 1	000 ⇔ 255	0–100%
7	Lime 1	000 ⇔ 255	0–100%
8	Roue de Couleurs Virtuelles 1	000 ⇔ 255	Consultez la sectionGamme de couleurspour en connaître les valeurs spécifiques
9	Température de la Couleur 1	000 ⇔ 255	Consultez la sectionGamme des températures de couleurpour les valeurs spécifiques
10	Stroboscope 1	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
11	Rouge 2	000 ⇔ 255	0–100%
12	Vert 2	000 ⇔ 255	0–100%
13	Bleu 2	000 ⇔ 255	0–100%
14	Ambre 2	000 ⇔ 255	0–100%
15	Lime 2	000 ⇔ 255	0–100%
16	Roue de Couleurs Virtuelles 2	000 ⇔ 255	Consultez la sectionGamme de couleurspour en connaître les valeurs spécifiques
17	Température de la Couleur 2	000 ⇔ 255	Consultez la sectionGamme des températures de couleurpour les valeurs spécifiques
18	Stroboscope 2	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
19	Stroboscope tous	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide

RGBA EXT 17CH

Canal Fonction Valeur Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2 Gradateur fin 000 ⇔ 255 0–100%
3 Rouge 1 000 ⇔ 255 0–100%
4	V e r t	1	000 ⇔ 255 0–100%
5	B l e u	1	000 ⇔ 255 0–100%
6 Ambre 1 000 ⇔ 255 0–100%
7	Roue de Couleurs Virtuelles 1	000 ⇔ 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
8	Température de la Couleur 1	000 ⇔ 255	Consultez la section Gamme des températures de couleur pour les valeurs spécifiques
9 Stroboscope 1		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
10	Rouge 2	000 ⇔ 255	0–100%
11	Vert 2	000 ⇔ 255	0–100%
12	Bleu 2	000 ⇔ 255	0–100%
13	Ambre 2	000 ⇔ 255	0–100%
14	Roue de Couleurs Virtuelles 2	000 ⇔ 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
15	Température de la Couleur 2	000 ⇔ 255	Consultez la section Gamme des températures de couleur pour les valeurs spécifiques
16	Stroboscope 2	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
17	Stroboscope tous	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide

RGB EXT 15CH

Canal Fonction Valeur Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2 Gradateur fin 000 ⇔ 255 0–100%
3 Rouge 1 000 ⇔ 255 0–100%
4	V e r t	1	000 ⇔ 255 0–100%
5	B l e u	1	000 ⇔ 255 0–100%
6	Roue de Couleurs Virtuelles 1	000 ⇔ 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
7	Température de la Couleur 1	000 ⇔ 255	Consultez la section Gamme des températures de couleur pour les valeurs spécifiques
8 Stroboscope 1		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
9 Rouge 2 000 ⇔ 255 0–100%
10	Vert 2	000 ⇔ 255	0–100%
11	Bleu 2	000 ⇔ 255	0–100%
12	Roue de Couleurs Virtuelles 2	000 ⇔ 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
13	Température de la Couleur 2	000 ⇔ 255	Consultez la section Gamme des températures de couleur pour les valeurs spécifiques
14	Stroboscope 2	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
15	Stroboscope tous	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide

RGBAL 10CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Rouge 1 000 ⇔ 255 0–100%
2	V	e	r	t	1	000 ⇔ 255 0–100%
3	B	l	e	u	1	000 ⇔ 255 0–100%
4	A	m	b	r	e	1 000 ⇔ 255 0–100%
5	L	i	m	e	1	000 ⇔ 255 0–100%
6 Rouge 2 000 ⇔ 255 0–100%
7	V	e	r	t	2	000 ⇔ 255 0–100%
8	B	l	e	u	2	000 ⇔ 255 0–100%
9	A	m	b	r	e	2 000 ⇔ 255 0–100%
10	Lime 2				000 ⇔ 255	0–100%

RGBA 8CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Rouge 1 000 ⇔ 255 0–100%
2	V	e	r	t	1	000 ⇔ 255 0–100%
3	B	l	e	u	1	000 ⇔ 255 0–100%
4	A	m	b	r	e	1 000 ⇔ 255 0–100%
5 Rouge 2 000 ⇔ 255 0–100%
6	V	e	r	t	2	000 ⇔ 255 0–100%
7	B	l	e	u	2	000 ⇔ 255 0–100%
8	A	m	b	r	e	2 000 ⇔ 255 0–100%

RGB 8CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Rouge 1 000 ⇌ 255 0–100%
2	V e r t	1	000 ⇌ 255 0–100%
3	B l e u	1	000 ⇌ 255 0–100%
4 Rouge 2 000 ⇌ 255 0–100%
5	V e r t	2	000 ⇌ 255 0–100%
6	B l e u	2	000 ⇌ 255 0–100%

Valeurs 1 Cellule DMX
RGBAL FULL 17CH

Canal Fonction Valeur Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2 Gradateur fin 000 ⇔ 255 0–100%
3 Rouge 000 ⇔ 255 0–100%
4 Rouge fin 000 ⇔ 255 0–100%
5	V e r t	000 ⇔ 255 0–100%
6	V e r t	f	i n	000 ⇔ 255 0–100%
7	Bleu	000 ⇔ 255	0–100%
8	Bleu fin	000 ⇔ 255	0–100%
9	Ambre	000 ⇔ 255	0–100%
10	Ambre fin	000 ⇔ 255	0–100%
11	Lime	000 ⇔ 255	0–100%
12	Lime fin	000 ⇔ 255	0–100%
13	Roue de Couleurs Virtuelles	000 ⇔ 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
14	Température de la Couleur	000 ⇔ 255	Consultez la section Gamme des températures de couleur pour les valeurs spécifiques
15	Stroboscope	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
16	Macros de couleur	000 ⇔ 015	Pas de fonction
		016 ⇔ 255	Macros de couleur
17	Vitesse du gradateur	000 ⇔ 051	Vitesse du gradateur prédéfinie depuis le menu
		052 ⇔ 101	Gradateur linéaire
		102 ⇔ 152	Courbe de gradation non linéaire 1 (le plus rapide)
		153 ⇔ 203	Courbe de gradation non linéaire 2
		204 ⇔ 255	Courbe de gradation non linéaire 3 (le moins rapide)

RGBAL Fine 10CH

Canal Fonction Valeur Pourcentage/Configuration
1 Rouge 000 ⇔ 255 0–100%
2 Rouge fin 000 ⇔ 255 0–100%
3	V e r t		000 ⇔ 255 0–100%
4	V e r t		f	i n	000 ⇔ 255 0–100%
5	Bleu		000 ⇔ 255	0–100%
6	Bleu fin		000 ⇔ 255	0–100%
7	Ambre		000 ⇔ 255	0–100%
8	Ambre fin		000 ⇔ 255	0–100%
9	Lime		000 ⇔ 255	0–100%
10	Lime fin		000 ⇔ 255	0–100%

RGBAL EXT 10CH

Canal Fonction Valeur Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2 Gradateur fin 000 ⇔ 255 0–100%
3 Rouge 000 ⇔ 255 0–100%
4	V e r t	000 ⇔ 255 0–100%
5	Bleu	000 ⇔ 255	0–100%
6	Ambre	000 ⇔ 255	0–100%
7	Lime	000 ⇔ 255	0–100%
8	Roue de Couleurs Virtuelles	000 ⇔ 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
9	Température de la Couleur	000 ⇔ 255	Consultez la section Gamme des températures de couleur pour les valeurs spécifiques
10	Stroboscope	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide

RGBA EXT 9CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1	G	r	a	d	a t	e u r	000 ⇔ 255 0–100%
2	G	r	a	d	a t	e u r	f i n	000 ⇔ 255 0–100%
3 Rouge	000 ⇔ 255 0–100%
4	V	e	r	t	000 ⇔ 255 0–100%
5	B	l	e	u	000 ⇔ 255 0–100%
6	Ambre				000 ⇔ 255	0–100%
7	Roue de Couleurs Virtuelles				000 ⇔ 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
8	Température de la Couleur				000 ⇔ 255	Consultez la section Gamme des températures de couleur pour les valeurs spécifiques
9 Stroboscope					000 ⇔ 010	Pas de fonction
					011 ⇔ 255	Stroboscope, lent à rapide

RGB EXT 8CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1	G	r	a	d	a	t	e	u	r 000 ⇔ 255 0–100%
2	G	r	a	d	a	t	e	u	r f i n 000 ⇔ 25
3 Rouge	000 ⇔ 255 0–100%
4	V	e	r	t	000 ⇔ 255 0–100%
5	B	l	e	u	000 ⇔ 255 0–100%
6	Roue de Couleurs Virtuelles				000 ⇔ 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
7	Température de la Couleur				000 ⇔ 255	Consultez la section Gamme des températures de couleur pour les valeurs spécifiques
8 Stroboscope					000 ⇔ 010	Pas de fonction
					011 ⇔ 255	Stroboscope, lent à rapide

RGBAL 5CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Rouge 000 ⇔ 255 0–100%
2	V e r t	000 ⇔ 255 0–100%
3	B l e u	000 ⇔ 255 0–100%
4	Ambre	000 ⇔ 255	0–100%
5	Lime	000 ⇔ 255	0–100%

RGBA 4CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Rouge	000 ⇔ 255 0–100%
2	V e r t	000 ⇔ 255 0–100%
3	B l e u	000 ⇔ 255 0–100%
4	Ambre	000 ⇔ 255	0–100%

RGB 3CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Rouge 000 ⇔ 255 0–100%
2	V	e	r	t	000 ⇔ 255 0–100%
3	B	l	e	u	000 ⇔ 255 0–100%

DMX-VCW-CCT 3CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	G r a d	a t	e u r 000 ⇔ 255 0–100%
2	Roue de Couleurs Virtuelles	000 ⇔ 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
3	Température de la Couleur	000 ⇔ 255	Consultez la section Gamme des températures de couleur pour les valeurs spécifiques
