GEBRUIKSAANWIJZING Ovation C-805FC Chauvet

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Packungsinhalt

• Ovation C-805FC
• N e ^® powerCON ^® Netzkabel
• 2 Gel Rahmen 135 x 245 mm

Over deze handleiding

De Ovation C-805FC Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menuopties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
  • Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
  • GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de ophang-/montagebeugels of de hendels om dit product te dragen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

Contact

Van buiten de VS, het VK, Ierland, de Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar Contact Us voor contactinformatie.

Wat is inbegrepen

• Ovation C-805FC
• N e ^® powerCON ^® istrobomsnoer
• 2 gel frames 135 x 245 mm

• 2 Omega-beugels
• Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

U kunt tot 11 Ovation C-805FC-producten koppelen bij 120 V, 19 producten koppelen bij 208 V, of 21 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting Snoer (VS) Snoer (Europa) Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel	Groen/geel	Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een kruiskopschroevendraaier nr. 2 en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De Ovation C-805FC kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com, is een DMX-basishandleiding verkrijgbaar.

DMX-aansluiting

De Ovation C-805FC gebruikt een normale DMX-gegevensverbinding voor bedieningspersoonlijkheden in een bereik van 3CH tot 31CH in 1-cel modi en 2-cel modi:

	DMX-VCW-CCT	RGB	RGBA	RGBAL	RGB EXT	RGBA EXT	RGBAL EXT	RGBAL Fine	RGBAL FULL
1-cel	3	3	4	5	8	9	10	10	17
2-cel	N/A	6	8	10	15	17	19	20	31

Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Master/slave-verbinding

De Ovation C-805FC maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Ovation C-805FC ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze. Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/.

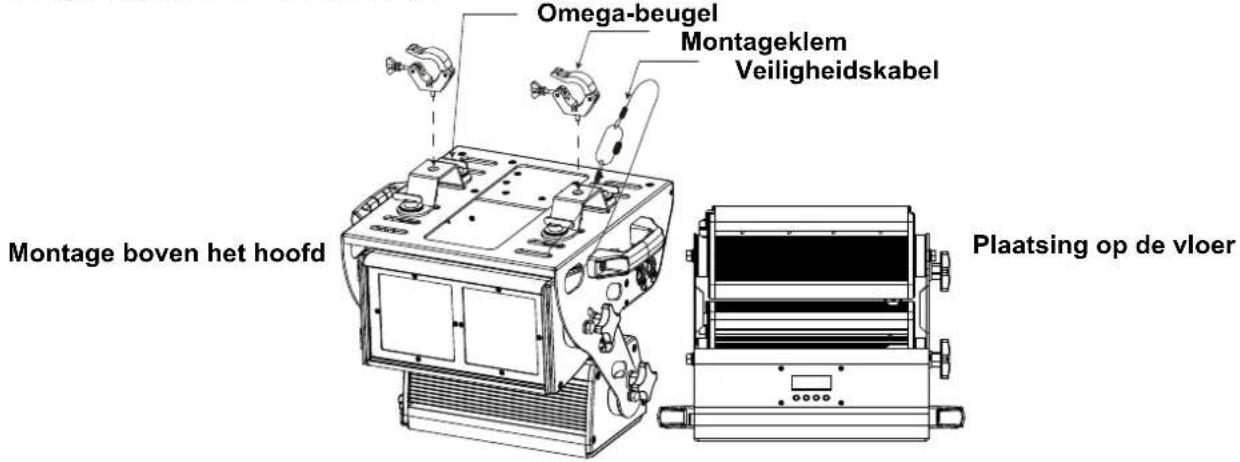

Montagediagram van het product

Omega-beugel Montageklem Veiligheidskabel Montage boven het hoofd Plaatsing op de vloer

Virtueel kleurenwiel

De Ovation C-805FC bevat een functie, genaamd het virtuele kleurenwiel (Virtual Color Wheel, VCW). Deze functie is beschikbaar als een losstaande bedieningsmodus voor handmatig gebruik en ook als een bedieningskanaal in de geselecteerde DMX-persoonlijkheden van de producten. Voor eenvoudiger programmering zijn er meer dan 30 voorgemengde kleuren beschikbaar die speciaal door onze technici zijn samengesteld.

De DMX-waarden die worden gebruikt voor het mengen van deze kleuren staan hieronder vermeld. U kunt de algehele intensiteit van het Ovation-armatuur aanpassen om de kleuren waarmee u bekend bent beter na te bootsen. Op onze website www.chauvetprofessional.com is een tabel beschikbaar om onze voorgemengde kleuren te vergelijken met populaire gelkleuren. Deze grafiek is uitsluitend bedoeld voor vergelijkingsdoeleinden en vormt geen garantie dat onze voorgemengde kleuren overeenkomen met de vermelde gelkleuren.

Kleurenkaart

DMX-waarde	Weergave op het display	Rode waarde	Groene waarde	Blauwe waarde	Gele waarde	Lime waarde
000 ⇔ 005	- 000 000 000 000 000
006 ⇔ 013	C3050 - Md Yellow	246	195	028	176	212
014 ⇔ 021	C3040 - Lt Yellow	251	175	043	203	203
022 ⇔ 028	C3240 - Amb Yellow	227	185	002	235	191
029 ⇔ 035	C2340 - VLt Amber	255	143	064	085	175
036 ⇔ 043	C2040 - Lt Amber	255	169	063	219	070
044 ⇔ 051	C2050 - Md Amber	255	162	006	244	136
052 ⇔ 059	C2060 - Dk Amber	250	126	031	243	119
060 ⇔ 067	C1050 - Lt Red	255	080	038	050	029
068 ⇔ 075	C1080 - Md Red	215	005	033	002	002
076 ⇔ 083	C1020 - NC Pink	255	129	105	250	222
084 ⇔ 091	C1030 - Md Pink	255	064	104	217	238
092 ⇔ 099	C1630 - Dk Pink	255	068	106	245	252
100 ⇔ 107	C1250 - Md Red Amber	255	049	046	164	108
108 ⇔ 115	C1060 - Dk Red Amber	255	015	058	167	000
116 ⇔ 121	C1650 - Magenta	255	020	105	255	132
122 ⇔ 130	C6170 - Dk Magenta	255	000	106	009	101
131 ⇔ 138	C6020 - Lt Lavender	255	202	117	017	227
139 ⇔ 146	C5030 - Lt Blue	177	255	169	219	230
147 ⇔ 154	C5020 - VLt Blue	190	225	152	238	235
155 ⇔ 162	C5430 - Lt Blue 2	101	255	153	218	137
163 ⇔ 170	C5070 - Blue	048	175	155	000	124
171 ⇔ 178	C5050 - Md Blue	127	187	138	081	136
179 ⇔ 186	C5060 - Dk Blue	082	217	218	154	219
187 ⇔ 194	C5690 - Indigo	100	000	160	000	000
195 ⇔ 202	C5080 - VDk Blue	055	150	150	000	020
203 ⇔ 210	C5081 - VDk Blue 2	015	100	092	035	030
211 ⇔ 218	C4370 - Yel Green	020	123	025	049	051
219 ⇔ 226	C4070 - Green	047	094	032	043	039
227 ⇔ 234	C4550 - Turquoise	091	180	084	123	175
235 ⇔ 242	C4560 - Aqua	063	147	075	094	133
243 ⇔ 250	C4570 - Blue Green	043	170	073	043	087
251 ⇔ 255	--	000	000	000	000	000

De kleuren hierboven zijn gesimuleerde waargaven van de kleurenuitvoer die zijn geproduceerd, in vergelijking met de andere gelijksoortige lichtproducten. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.

Kleurtemperatuur-kaart

DMX-waarde	Weergave op het display	Rode waarde	Groene waarde	Blauwe waarde	Gele waarde	Lime waarde
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	237	120	036	255	255
026 ⇔ 050	3000K	220	128	050	255	255
051 ⇔ 075	3200K	176	128	057	255	255
076 ⇔ 100	3500K	154	128	080	255	255
101 ⇔ 125	4000K	128	128	112	255	255
126 ⇔ 150	4500K	108	128	133	255	255
151 ⇔ 175	5000K	097	128	152	255	255
176 ⇔ 200	5600K	087	128	170	255	255
201 ⇔ 225	6000K	075	128	177	255	255
226 ⇔ 250	6500K	066	128	187	255	255
251 ⇔ 255	--	000	000	000	000	000

De bovenstaande kleurtemperaturen zijn gesimuleerde weergaven van de geproduceerde kleuropbrengst, in vergelijking met een wolfraam-lamp bij de opgegeven kleurtemperatuur. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.

Beschrijving bedieningspaneel

Toets Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Toegangscode

Vul na dat gevraagd te worden de volgende toegangscode in door te drukken op:, , , , . Dit toegangscode kan niet gewijzigd worden en moet indien gevraagd ingevuld worden.

Menumap

Hoofdniveau	Programmeerniveaus Beschrijving
Start Address	1-510*		Selecteert het start-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid)
Personality 1-Cell	-Cell	DMX-VCW-CCT 3CH	3-kanaals: dimmer, virtueel kleurrad, kleurtemperatuur
		RGB 3CH 3-kanaals: RGB
		RGBA 4CH 4-kanaals: RGBA
		RGBAL 5CH 5-kanaals: RGBAL
		RGB EXT 8CH	8-kanaals: 16-bits dimmer, RGB, virtueel kleurrad, kleurtemperatuur, strobo
		RGBA EXT 9CH	9-kanaals: 16-bits dimmer, RGBA, virtueel kleurrad, kleurtemperatuur, strobo
		RGBAL EXT 10CH	10-kanaals: 16-bits dimmer, RGBAL, virtueel kleurrad, kleurtemperatuur, strobo
		RGBAL Fine 10CH	10-kanaals: 16-bit RGBAL
		RGBAL FULL 17CH	17-kanaals: 16-bits dimmer, 16-bits RGBAL, virtueel kleurrad, kleurtemperatuur, strobo, kleur macro's, dimmer-modus

Hoofdniveau	Programmeerniveaus Beschrijving
Personality (cont.)	2-Cell		RGB 6CH 6-kanaals: RGB (per cel)
			RGBA 8CH 8-kanaals: RGBA (per cel)
			RGBAL 10CH 10-kanaals: RGBAL (per cel)
			RGB EXT 15CH	15-kanaals: 16-bits dimmer, RGB (per cel), virtueel kleurrad (per cel), kleurtemperatuur (per cel), strobo (per cel)
			RGBA EXT 17CH	17-kanaals: 16-bits dimmer, RGBA (per cel), virtueel kleurrad (per cel), kleurtemperatuur (per cel), strobo (per cel)
			RGBAL EXT 19CH	19-kanaals: 16-bits dimmer, RGBAL (per cel), virtueel kleurrad (per cel), kleurtemperatuur (per cel), strobo (per cel)
			RGBAL Fine 20CH 20-kanaals: 16-bits RGBAL (per cel)
			RGBAL FULL 31CH	31-kanaals: 16-bits dimmer, 16-bits RGBAL (per cel), virtueel kleurrad (per cel), kleurtemperatuur (per cel), strobo (per cel), kleur macro's (per cel), dimmer-modus (per cel)
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow	Dimmer 0–100	Het virtuele kleurenwiel simuleert de opbrengst van elke gelkleur. Raadpleeg de sectie Kleurenkaart voor specifieke waarden
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green

Hoofdniveau	Programmeerniveaus Beschrijving
Virtual Color Wheel (cont.)	Color Temperature	2800K		Dimmer 0-100	Vooringestelde witte kleurtemperaturen. Emuleert een wolfraam-lamp bij de opgegeven kleurtemperatuur. Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red			Combineert rood, groen, blauw, amber en lime om een aangepaste kleur te genereren (0-100%)
		Green
		Blue
		Amber
		Lime
Auto Show	Auto 1		Speed 1-100		Selecteert automatische programma's en automatische programmasnelheid
	Auto 2
	Auto 3
	Auto 4
	Auto 5
	Auto 6
	Auto 7
	Auto 8
	Auto 9
	Fade
Master/Slave	Master Master-modus
	Slave Slave-modus
Dimmer Mode	Off Lineaire dimmer
	Dimmer 1 Snelle dimmer-kromme
	Dimmer 2 Gemiddelde dimmer-kromme
	Dimmer 3 Langzame dimmer-kromme
White Balance	Off Gebruikt standaard witte instelling
	Manual	Red		125-255	Stelt de maximum waarde van de rode LED in
		Green			Stelt de maximum waarde van de groene LED in
		Blue			Stelt de maximum waarde van de blauwe LED in
		Amber			Stelt de maximum waarde van de amber LED in
		Lime			Stelt de maximum waarde van de lime LED in
LED Frequency	600Hz				Selecteert de PWM-uitgangsfrequentie
	1200Hz
	2000Hz
	2400Hz
	6000Hz
	18KHz
	25KHz
Hoofdniveau	Programmeerniveaus		Beschrijving
Display	Normal Normale display-oriëntatie
	Inverse Omgekeerde display
Back Light	10S		Schakelt de backlight van de display uit na 10s van inactiviteit
	30S		Schakelt de backlight van de display uit na 30s van inactiviteit
	2Min		Schakelt de backlight van de display uit na 2 minuten van inactiviteit
	On De backlight van de display is altijd aan
Information	Fixture Hours ____.	Toont het totale aantal producturen
	Version V__.-V__	Toont de geïnstalleerde softwaereversie
	Device ID ____.	____ Toont het apparaat-ID van het product
	UID ____.	____ Geeft de huidige UID #
Factory Setting	No		Herstellen naar de fabrieksstandaard
	Yes

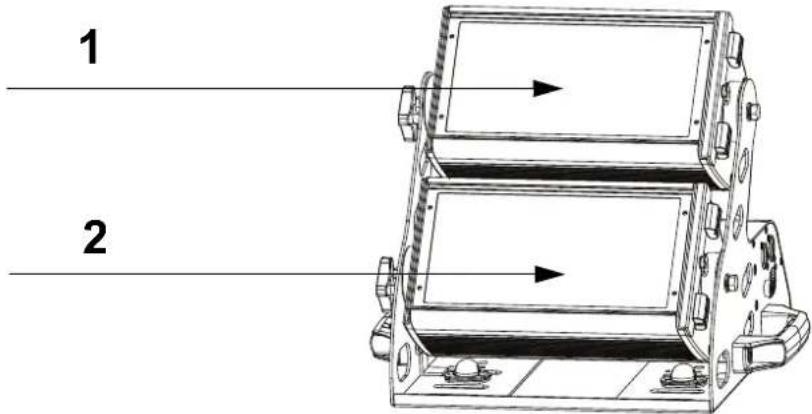

2-Cellen DMX-waarden

Ovation C-805FC cellen voor DMX-regeling

1 2

RGBAL Full 31CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%
2 Fijne dimmer 000 ⇔ 255 0–100%
3 Rood 1 000 ⇔ 255 0–100%
4 Fijn rood 1 000 ⇔ 255 0–100%
5	G r o e	n	1 000 ⇔ 255 0–100%
6 Fijn groen 1 000 ⇔ 255 0–100%
7 Blauw 1 000 ⇔ 255 0–100%
8	Fijn blauw 1	000 ⇔ 255	0–100%
9	Amber 1	000 ⇔ 255	0–100%
10	Fijn amber 1	000 ⇔ 255	0–100%
11	Lime 1	000 ⇔ 255	0–100%
12	Fijn Lime 1	000 ⇔ 255	0–100%
13	Virtueel kleurenwiel 1	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
14	Kleurtemperatuur 1	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
15	Stroboscoop 1	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
16	Rood 2	000 ⇔ 255	0-100%
17	Fijn rood 2	000 ⇔ 255	0-100%
18	Groen 2	000 ⇔ 255	0–100%
19	Fijn groen 2	000 ⇔ 255	0–100%
20	Blauw 2	000 ⇔ 255	0–100%
21	Fijn blauw 2	000 ⇔ 255	0–100%
22	Amber 2	000 ⇔ 255	0–100%
23	Fijn amber 2	000 ⇔ 255	0–100%
24	Lime 2	000 ⇔ 255	0–100%
25	Fijn Lime 2	000 ⇔ 255	0–100%
26	Virtueel kleurenwiel 2	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
27	Kleurtemperatuur 2	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
28	Stroboscoop 2	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
29	Stroboscoop alle	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
30	Kleur macro's	000 ⇔ 015	Geen functie
		016 ⇔ 255	Kleur macro's
31	Dimmersnelheid	000 ⇔ 051	Voorinstelling van de dimmersnelheid vanaf het displaymenu
		052 ⇔ 101	Lineaire dimmer
		102 ⇔ 152	Niet-lineaire dimcurve 1 (snelst)
		153 ⇔ 203	Niet-lineaire dimcurve 2
		204 ⇔ 255	Niet-lineaire dimcurve 3 (langzaamst)

RGBAL Fine 20CH

Kanaal Functie Waarde Percentage/Instelling
1 Rood 1 000 ⇌ 255 0–100%
2 Fijn rood 1 000 ⇌ 255 0–100%
3	G r o e	n	1	000 ⇌ 255 0–100%
4 Fijn groen 1 000 ⇌ 255 0–100%
5	B l a u	w	1	000 ⇌ 255 0–100%
6 Fijn blauw 1 000 ⇌ 255 0–100%
7	A m b e	r	1	000 ⇌ 255 0–100%
8	Fijn amber 1	000 ⇌ 255	0–100%
9	Lime 1	000 ⇌ 255	0–100%
10	Fijn Lime 1	000 ⇌ 255	0–100%
11	Rood 2	000 ⇌ 255	0–100%
12	Fijn rood 2	000 ⇌ 255	0–100%
13	Groen 2	000 ⇌ 255	0–100%
14	Fijn groen 2	000 ⇌ 255	0–100%
15	Blauw 2	000 ⇌ 255	0–100%
16	Fijn blauw 2	000 ⇌ 255	0–100%
17	Amber 2	000 ⇌ 255	0–100%
18	Fijn amber 2	000 ⇌ 255	0–100%
19	Lime 2	000 ⇌ 255	0–100%
20	Fijn Lime 2	000 ⇌ 255	0–100%

RGBAL EXT 19CH

Kanaal Functie Waarde Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Fijne dimmer	000 ⇔ 255	0–100%
3 Rood	1 000 ⇔ 255 0–100%
4	Groen 1	000 ⇔ 255	0–100%
5	Blauw 1	000 ⇔ 255	0–100%
6	Amber 1	000 ⇔ 255	0–100%
7	Lime 1	000 ⇔ 255	0–100%
8	Virtueel kleurenwiel 1	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
9	Kleurtemperatuur 1	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
10	Stroboscoop 1	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
11	Rood 2	000 ⇔ 255	0–100%
12	Groen 2	000 ⇔ 255	0–100%
13	Blauw 2	000 ⇔ 255	0–100%
14	Amber 2	000 ⇔ 255	0–100%
15	Lime 2	000 ⇔ 255	0–100%
16	Virtueel kleurenwiel 2	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
17	Kleurtemperatuur 2	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
18	Stroboscoop 2	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
19	Stroboscoop alle	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel

RGBA EXT 17CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%
2 Fijne dimmer 000 ⇔ 255 0–100%
3 Rood 1 000 ⇔ 255 0–100%
4	G r o e	n	1	000 ⇔ 255 0–100%
5 Blauw 1 000 ⇔ 255 0–100%
6	A m b e	r	1	000 ⇔ 255 0–100%
7	Virtueel kleurenwiel 1	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
8	Kleurtemperatuur 1	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
9 Stroboscoop 1		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
10	Rood 2	000 ⇔ 255	0–100%
11	Groen 2	000 ⇔ 255	0–100%
12	Blauw 2	000 ⇔ 255	0–100%
13	Amber 2	000 ⇔ 255	0–100%
14	Virtueel kleurenwiel 2	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
15	Kleurtemperatuur 2	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
16	Stroboscoop 2	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
17	Stroboscoop alle	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel

RGB EXT 15CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%
2 Fijne dimmer 000 ⇔ 255 0–100%
3 Rood 1 000 ⇔ 255 0–100%
4	G r o e	n	1 000 ⇔ 255 0–100%
5 Blauw 1 000 ⇔ 255 0–100%
6	Virtueel kleurenwiel 1	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
7	Kleurtemperatuur 1	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
8 Stroboscoop 1		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
9 Rood 2 000 ⇔ 255 0–100%
10	Groen 2	000 ⇔ 255	0–100%
11	Blauw 2	000 ⇔ 255	0–100%
12	Virtueel kleurenwiel 2	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
13	Kleurtemperatuur 2	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
14	Stroboscoop 2	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
15	Stroboscoop alle	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel

RGBAL 10CH

Kanaal Functie Waarde Percentage/Instelling
1 Rood 1 000 ⇔ 255 0–100%
2	G r o e	n	1	000 ⇔ 255 0–100%
3 Blauw 1 000 ⇔ 255 0–100%
4	A m b e	r	1	000 ⇔ 255 0–100%
5	Lime 1	000 ⇔ 255	0–100%
6 Rood 2 000 ⇔ 255 0–100%
7	G r o e	n	2	000 ⇔ 255 0–100%
8 Blauw 2 000 ⇔ 255 0–100%
9	A m b e	r	2	000 ⇔ 255 0–100%
10	Lime 2	000 ⇔ 255	0–100%

RGBA 8CH

Kanaal Functie Waarde Percentage/Instelling
1 Rood	1 000 ⇔ 255 0–100%
2	G	r	o	e	n	1 000 ⇔ 255 0–100%
3	B	l	a	u	w	1 000 ⇔ 255 0–100%
4	A	m	b	e	r	1 000 ⇔ 255 0–100%
5 Rood	2 000 ⇔ 255 0–100%
6	G	r	o	e	n	2 000 ⇔ 255 0–100%
7	B	l	a	u	w	2 000 ⇔ 255 0–100%
8	A	m	b	e	r	2 000 ⇔ 255 0–100%

RGB 6CH

Kanaal Functie Waarde Percentage/Instelling
1 Rood	1 000 ⇌ 255 0–100%
2	G	r	o	e	n	1 000 ⇌ 255 0–100%
3	B	l	a	u	w	1 000 ⇌ 255 0–100%
4 Rood	2 000 ⇌ 255 0–100%
5	G	r	o	e	n	2 000 ⇌ 255 0–100%
6	B	l	a	u	w	2 000 ⇌ 255 0–100%

1-Cel DMX Waarden

RGBAL FULL 17CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%
2 Fijne dimmer 000 ⇔ 255 0–100%
3 Rood 000 ⇔ 255 0–100%
4 Fijn rood 000 ⇔ 255 0–100%
5	Groen	000 ⇔ 255	0–100%
6	Fijn groen	000 ⇔ 255	0–100%
7	Blauw	000 ⇔ 255	0–100%
8	Fijn blauw	000 ⇔ 255	0–100%
9	Amber	000 ⇔ 255	0–100%
10	Fijn amber	000 ⇔ 255	0–100%
11	Lime	000 ⇔ 255	0–100%
12	Fijn Lime	000 ⇔ 255	0–100%
13	Virtueel kleurenwiel	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
14	Kleurtemperatuur	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
15	Stroboscoop	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
16	Kleur macro's	000 ⇔ 015	Geen functie
		016 ⇔ 255	Stroboscoop, langzaam bis snel
17	Dimmersnelheid	000 ⇔ 051	Voorinstelling van de dimmersnelheid vanaf het displaymenu
		052 ⇔ 101	Lineaire dimmer
		102 ⇔ 152	Niet-lineaire dimcurve 1 (snelst)
		153 ⇔ 203	Niet-lineaire dimcurve 2
		204 ⇔ 255	Niet-lineaire dimcurve 3 (langzaamst)

RGBAL Fine 10CH

Kanaal Functie Waarde Percentage/Instelling
1	R	o	o	d	000 ⇔ 255 0–100%
2	F	i	j	n	r	o	o	d 000 ⇔ 255 0–100%
3	G	r	o	e	n	000 ⇔ 255 0–100%
4 Fijn groen 000 ⇔ 255 0–100%
5	B	l	a	u	w	000 ⇔ 255 0–100%
6	F	i	j	n	b	l	a	u w 000 ⇔ 255 0–100%
7	A	m	b	e	r	000 ⇔ 255 0–100%
8	F	i	j	n	a	m	b	e r 000 ⇔ 255 0–100%
9	Lime				000 ⇔ 255	0–100%
10	Fijn Lime				000 ⇔ 255	0–100%

RGBA EXT 10CH

Kanaal Functie Waarde Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Fijne dimmer	000 ⇔ 255	0–100%
3	Rood	000 ⇔ 255	0–100%
4	G r o e	n	000 ⇔ 255 0–100%
5	B l a u	w	000 ⇔ 255 0–100%
6	A m b e	r	000 ⇔ 255 0–100%
7	Lime	000 ⇔ 255	0–100%
8	Virtueel kleurenwiel	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
9	Kleurtemperatuur	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
10	Stroboscoop	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel

RGBA EXT 9CH

Kanaal Functie Waarde Percentage/Instelling
1	Dimmer			000 ⇌ 255	0–100%
2	Fijne dimmer			000 ⇌ 255	0–100%
3	Rood			000 ⇌ 255	0–100%
4	G	r	o	e	n
5	B	l	a	u	w
6	A	m	b	e	r
7	Virtueel kleurenwiel			000 ⇌ 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
8	Kleurtemperatuur			000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
9 Stroboscoop				000 ⇌ 010	Geen functie
				011 ⇌ 255	Stroboscoop, langzaam bis snel

RGB EXT 8CH

Kanaal Functie Waarde Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Fijne dimmer	000 ⇔ 255	0–100%
3	Rood	000 ⇔ 255	0–100%
4	G r o e	n	000 ⇔ 255 0–100%
5	B l a u	w	000 ⇔ 255 0–100%
6	Virtueel kleurenwiel	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
7	Kleurtemperatuur	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
8 Stroboscoop		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel

RGBAL 5CH

Kanaal Functie Waarde Percentage/Instelling
1 Rood	000 ⇔ 255 0–100%
2	G	r	o	e	n	000 ⇔ 255 0–100%
3	B	l	a	u	w	000 ⇔ 255 0–100%
4	A	m	b	e	r	000 ⇔ 255 0–100%
5	L	i	m	e	000 ⇔ 255 0–100%

RGBA 4CH

Kanaal Functie Waarde Percentage/Instelling
1 Rood	000 ⇔ 255 0–100%
2	G	r	o	e	n	000 ⇔ 255 0–100%
3	B	l	a	u	w	000 ⇔ 255 0–100%
4	A	m	b	e	r	000 ⇔ 255 0–100%

RGB 3CH

Kanaal Functie Waarde Percentage/Instelling
1 Rood	000 ⇔ 255 0–100%
2	G	r	o	e	n
3	B	l	a	u	w

DMX-VCW-CCT 3CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇌ 255 0–100%
2	Virtueel kleurenwiel	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
3 Kleurtemperatuur 000 ⇌ 255			Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden

Contact Us
